OCL功放电路详解与维修

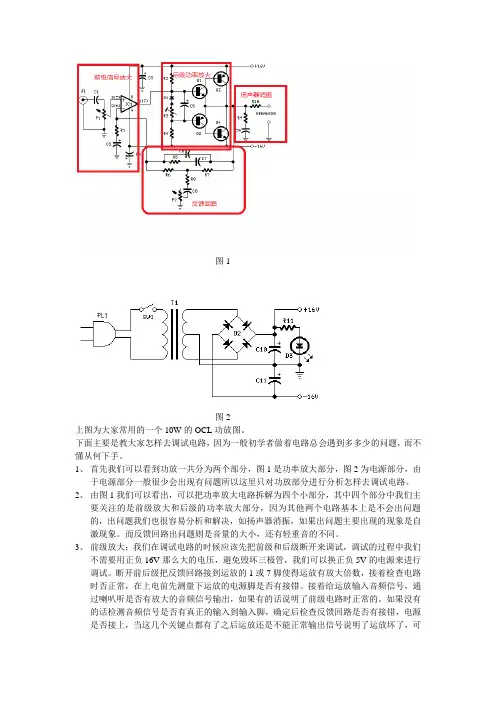

OCL功放电路调试与维修总结
本功放采用最简洁的单差分OCL功放电路。
输入级Q1、Q2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。
第二级Q3为主电压放大级，它提供大部分电压增益。但未采用常见的“自举”电路，大功率放大器采用“自举”电路，对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利于减少元件简化电路，C12为相位补偿电容。 IC1、R12、D4、C14、R13、Q8、K1等组成功放过载保护电路，当负载发生短路时，继电器动作切断功放电源，保护功放电路避免故障扩大化。当负载短路
故障排除自动恢复工作。
因
电路板上搭锡，线路明显损坏
引起的故障可以直接排查解
决。
1、现象：无电；
解决方案：查找变压器有无电
压输出；无，查看保险丝是否
损坏；未损坏，则查找变压器
有无市电输入；无，察看保险
丝管是否接触不良或未接触，
查电源线是否损坏。
2、现象：输出小
解决方案：查看电阻是否装
错，分别查2.7K(常见错装为
4.7K，100K，10K等),100K
（常见错装为10K,4.7K）；电
阻阻值正确的情况下，检查差
动放大电路后的C2383是否
良好。
3、现象：输出大
解决方案：察看电阻是否装
错，如100K装为150K等。
4、现象：波形失真
解决方案：察看电阻是否装
错，如4.7K电阻装错，10K
电阻装错。电位器阻值无限大（半波）等。
5、现象：无声音输出
解决方案：检查有无管子损坏，输入短路、断路，0欧姆电阻缺失、损坏等。
6、现象：开码后不断自保护
解决方案：查有无2N4007虚焊，装反，检测电路板铜线有无断开，5W水泥电阻有无损坏等。
7、现象：开码后，功率瞬时达到最大，又逐渐减小
解决方案：查缺0.1uF电容。
8、现象：交付使用后，出现半夜机鸣，不定时开机
解决方案：查功放板缺0.1uF电容两个。
9、现象：输出声音有电流声
解决方案：查7805输出电压波动，将其供电端的1000uF电容更换为2200uF电容（较少出现）。
10、现象：在元器件都正确无损的情况下，输出略微大或小
解决方案：可以对100K电阻进行其它阻值代替。
11、现象：波峰略有失真
解决方案：查2N5408有一脚虚焊。
音频功放保护电路分析与维修
音频功放保护电路分析与维修 https://www.360docs.net/doc/4b12970836.html,/ 2008-1-7 19:59:43 音频功放保护电路分析与维修 在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。 一、分离元件保护电路 图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。放大器刚接通电源时，+56V电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。 v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。当输出端的电位是正偏移时，V129导通。反之，当输出端的电位是负偏移时V126导通。无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。 当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。
图2所示是天逸AD-5100A型AV放大器功放保护电路。J1、J2为接在功放输出端的继电器。刚开机时，+56V电压经R57、R58对c29充电，几秒后，当C29充电到一定电压时，IC2(uPC1237)⑥脚内的开关电路接通，输出低电平，使J1、J2吸合，接通扬声器，实现开机延时保护功能。当功放输出端直流电压因某种原因发生偏移，使IC2 2脚电压超过+0．7V，或低于-0．23V时，⑥脚内开关电路截止，输出高电平，使J1、J2释放，断开扬声器，实现功放输出端的直流电压偏移保护。 当功放输出极短路或负载过重时，使功放输出级的电流过大(超过8A)，R67或R70两端电压达到约2V时，可使Q29或Q30导通，Q31也随之导通，使IC2 1脚输入一电压值，使J1、J2释放，断开扬声器，实现功放末级电流过载保护。电源变压器交流40V绕组的一端，经D32、R59加至IC2 4脚，关机时，交流电压瞬时消失，而其他直流供电暂没消失，J1、J2瞬时释放，扬声器断开，以避免关机时的冲击。
最新专业功放的维修方法及步骤资料
专业功放的维修方法及步骤 2011/11/11 11:33:58 1．打开机壳别通电左右主板看一遍 为了避免故障机通电造成二次损坏，维修时，不要先通电试机。打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。 2．在路测量功率管大管是否有击穿 如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rxi 挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。正常时应是阻值无限大，表针不摆动。如果机内电容还有存电，表针闪动后会回到原位。如果表针指示阻值为OΩ或阻值很小，说明功率管有击穿现象。一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。用MF47型万用表Rxl挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞；反向
测量，均不导通。 场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。 3．所有大管无击穿通电用耳听其间 如果经检查没有发现功率管有击穿现象，可通电试机。开机后用心听机内声音，专业功放一般都设置有保护继电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。有两次响声说明两个继电器都已经吸合，两路主功放电路基本正常，故障可能在外围输入与输出保护电路。如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。继电器吸合手指会有振动感。如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障。 4．大管不会全击穿射极电阻拆一端 如果功率管有击穿现象，而且所有管子测量结果都一样。此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。在实际维修中发现，一般都是个别管子击穿。把所有功率管发射极的陶瓷电阻脱开一端，再测量集电极与发射极电阻，击穿的管子就会暴露出来。这样便可只拆除坏管，省去功率管全部拆卸的麻烦和避免对印刷电路板的损坏。 5．查出坏管查周边三脚外围遭牵连
互补对称式功率放大电路
中山大学模拟电路实验报告 SUN YAT-SEN UNIVERSITY 实验题目：实验6 互补对称式功率放大电路 一、实验目的 在这个实验中，我们将讨论互补对称式功率放大电路的工作原理和性能测试方法。首先，我们对功放电路进行静态调整；其次，对调整好的电路进行电路功率和效率的测量。然后，我们将探讨自举电路的作用和观察“交越失真”现象。 通过这次实验，你能够 1）熟悉互补对称式功率放大器的性能测试方法。 2）了解自举电路的原理及其对改善互补对称式功率放大器的性能所起的作用。 二、实验仪器 （1）二踪示波器 1台 （2）函数发生器 1台 （3）交流毫伏表 1台 （4）直流稳压电源 1台 三、实验原理图 V CC v o R L v s 实验电路图3.1互补对称式功率放大电路 注意: 1)实验前应该先调好限流保护，电流控制在200mA。 2)电路调整时，应先调好电压、再调电流。
四、实验内容 1. 静态测试 合上开关K 、K1、K2，用万用表先测量直流稳压电源使输出V V CC 6=，调节1W R 使B 点的直流电位约为3V 。断开K 、K2，调节2W R 使23C I 约为mA 52- ， （23C I 的测量可用万用表电流档串接测量，但要注意万用表笔的正负极性）测完后取走万用表合上K 。 检查电路中各个管是否工作正常。 注意：在接入稳压电源之前，2W R 应先调到最小值，电源接入后，在调节2W R 的过程中，应不时用手触摸2Q 、3Q 两管，若发现两管发热严重，则应马上断开电源，检查原因（如 2W R 开路，电路自激，或输出管性能不好等），以防烧毁管子。如无异常现象，可开始调试， 如无特殊情况，不得再随意旋动2W R 的位置。 调试数据如下表4.1.1 V cc V B I 23 6.0V 2.99V 3.5V 2. 测量放大器的质量指标 （1）最大不失真电压、最大不失真功率： 把示波器和交流毫伏表的输入端同时接入放大器的输出端（此时可同时测量输出幅度的大小和观察输出波形），然后将音频信号发生器的输出调节旋钮放到最小，并将它的输出端接入放大器的输入端，而音频信号发生器的频率放在Z KH 1上，以后逐渐增大输入信号幅度并同时观察输出波形，输入增大、输出亦增大，当输出波形增大到刚好出现失真时，就停止增大输入信号，以后减小输入信号，使输出信号刚好不失真。记下这时放大器的输出电压即为最大不失真电压，并计算最大不失真功率。 （2）电源供给的实际功率和效率： 在最大不失真输出时，用万用电表测量此时电源供给的直流平均电流C I （用万用表电流档串入CC V 的总线处测量，注意是在有输入信号下测量）记录C I 计算电源供给的功率和效率。 有自举情况下的测量数据 4.2.1
共源极放大器电路及原理
共源极放大器电路及原理 1)静态工作点的测试 上图为场效应管共源极放大器实验电路图。该电路采用的自给偏压的方式为放大器建立静态工作点，栅极通过R1接地，因R1中无电流流过，所以栅极与地等电位。即VG=0，可用万用表测出静态工作点IDQ和VDSQ值。 ２）输入输出阻抗的测试 （1）输入阻抗的测量 上图是伏安法测试放大电路的连接图。其在输入回路中串接一取样电阻R，输入信号调整在放大电路用晶体管毫对地的交流电压VS与Vi，这样求得两端的电压为VR=VS－Vi，流过电阻R的电流实际就是放大电路的输入电流Ii。
根据输入电阻的定义得 2）输出阻抗的测量 放大器输出阻抗的大小，说明该放大器带负载的能力。用伏安法测试放大电路的输出阻抗的测试电路如下图所示。放大器输出阻抗的大小，说明该放大器带负载的能力。用伏安法测试放大电路的输出阻抗的测试电路如下图所示。 输入信号的频率仍选择在放大电路的中频段，输入信号的大小仍调整到确保输出信号不失真为条件，因此仍须用示波器监视输出信号的波形。 第一步在不接负载RL的情况下，用毫伏表测得输出电压V01。 第二步在接上负载RL的情况下，用毫伏表测得输出电压V02。则 3）高输入阻抗Ｚｉ的测试. 前面讲了一般放大器输入阻抗的测量方法，下面以场效应管源极跟随器为例，介绍高输入放大器的输入阻抗的测试方法。 类似于源极跟随器这样的高输入阻抗放大器的输入阻抗．往往可以等效成一个输入电阻Zｉ和一个输入电容Ｃｉ的并联形式，因此，必须分辨测出Ｒｉ和Ｃｉ的值才能确定输入阻抗Ｚｉ的值。 测量Ｒｉ，由于被测电路的输入阻抗很高，可以和毫伏表的输入阻抗相比拟，若将毫

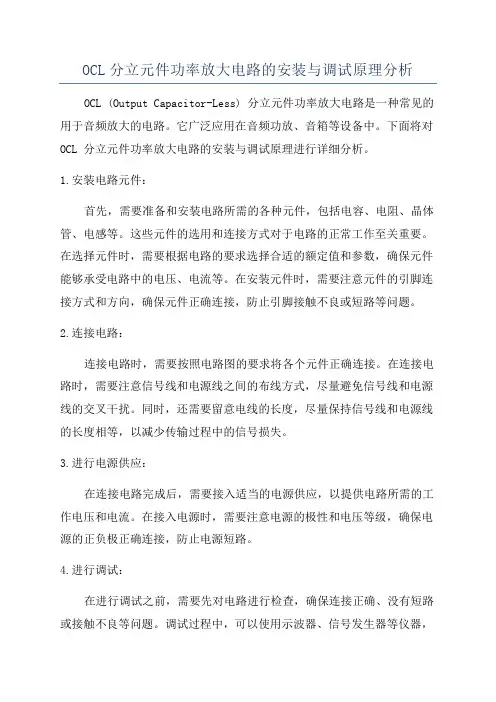

OCL功放电路详解与维修
OCL功放电路调试与维修总结 本功放采用最简洁的单差分OCL功放电路。 输入级Q1、Q2按惯例采用差分放大级，但与一般常见电路稍不同的是采用PNP管，这与采用NPN管相比，两管配对容易且一致性好，噪声较低。 第二级Q3为主电压放大级，它提供大部分电压增益。但未采用常见的“自举”电路，大功率放大器采用“自举”电路，对增大输出功率意义不大，且能省去一个对音质有影响的电解电容，并有利于减少元件简化电路，C12为相位补偿电容。 IC1、R12、D4、C14、R13、Q8、K1 等组成功放过载保护电路，当负载发生短路时，继电器动作切断功放电源，保护功放电路避免故障扩大化。当负载 短路故障排除自动恢复 OCL电路常见故障现象及 原因 电路板上搭锡，线路明显 损坏引起的故障可以直接排 查解决。 1、现象：无电； 解决方案：查找变压器有 无电压输出；无，查看保险丝 是否损坏；未损坏，则查找变 压器有无市电输入；无，察看 保险丝管是否接触不良或未 接触，查电源线是否损坏。 2、现象：输出小 解决方案：查看电阻是否 装错，分别查(常见错装为， 100K，10K等),100K（常见错 装为10K,）；电阻阻值正确的 情况下，检查差动放大电路后 的C2383是否良好。 3、现象：输出大 解决方案：察看电阻是否 装错，如100K装为150K等。 4、现象：波形失真 解决方案：察看电阻是否 装错，如电阻装错，10K电阻 装错。电位器阻值无限大（半波）等。 5、现象：无声音输出 解决方案：检查有无管子损坏，输入短路、断路，0欧姆电阻缺失、损坏等。
6、现象：开码后不断自保护 解决方案：查有无2N4007虚焊，装反，检测电路板铜线有无断开，5W水泥电阻有无损坏等。 7、现象：开码后，功率瞬时达到最大，又逐渐减小 解决方案：查缺电容。 8、现象：交付使用后，出现半夜机鸣，不定时开机 解决方案：查功放板缺电容两个。 9、现象：输出声音有电流声 解决方案：查7805输出电压波动，将其供电端的1000uF电容更换为2200uF电容（较少出现）。 10、现象：在元器件都正确无损的情况下，输出略微大或小 解决方案：可以对100K电阻进行其它阻值代替。 11、现象：波峰略有失真 解决方案：查2N5408有一脚虚焊。
专业功放的维修方法及步骤 (2)
专业功放的维修方法及步骤 1．打开机壳别通电左右主板看一遍 为了避免故障机通电造成二次损坏，维修时，不要先通电试机。打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。 2．在路测量功率管大管是否有击穿 如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。正常时应是阻值无限大，表针不摆动。如果机内电容还有存电，表针闪动后会回到原位。如果表针指示阻值为OΩ或阻值很小，说明功率管有击穿现象。一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。用MF47型万用表Rxl挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞；反向测量，均不导通。 场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。 3．所有大管无击穿通电用耳听其间 如果经检查没有发现功率管有击穿现象，可通电试机。开机后用心听机内声音，专业功放一般都设置有保护续电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。有两次响声说明两个继电器都已经吸合，两路主功放电路基本正常，故障可能在外围输入与输出保护电路。如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。继电器吸合手指会有振动感。如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障。 4．大管不会全击穿射极电阻拆一端 如果功率管有击穿现象，而且所有管子测量结果都一样。此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。在实际维修中发现，一般都是个别管子击穿。把所有功率管发射极的陶瓷电阻脱开一端，再测量集电极与发射极电阻，击穿的管子就会暴露出来。这样便可只拆除坏管，省去功率管全部拆卸的麻烦和避免对印刷电路板的损坏。 5．查出坏管查周边三脚外围遭牵连 功率管一旦击穿，其三个极间就会完全导通，电源电压直通输出中点时必然要烧断发射极0.25Ω/5W的陶瓷电阻，如果该电阻没被烧断，就一定有别的地方出现开路现象，如保险管烧断或印刷板的铜箔熔断等。与功率管发射极相连的过流保护取样放大管功率管击穿，与基极连接的推动管击穿，上下推动管发射极电阻必然随之烧断。当上下推动管击穿后，恒压偏置管的损坏就很难避免。在G类放大电路中，输出功率管的击穿多发生在强信号输出状态，这时，高压供电已经启动，作为高压供电开关的功率管或场效应管将会与输出功率管同时损坏。 6．脱开电阻暂不焊安全供电细查验 更换所有坏件后，不要急于恢复功率管发射极的陶瓷电阻脱开那一端。如果有功放维修电源，便可放心通电检查。如果没有类似的安全电源，使用原机正负电源时，可用两只100w 灯泡分别串接在功放主板的正、负供电电路上。 100W灯泡的热态电阻是484Ω，正常功放主板的静态电流仅几十毫安，灯泡不会亮。如果电路中仍有严重短路故障，灯泡会发光，灯丝电阻将起到保护作用，防止电路再次损坏。对于具有两组供电电压的G类功放电路，供电要接在低压供电端，供电后对电路的关键点
功放机检修思路和检修技巧
Hi-Fi音响功放电路与A V功放机放大器常见故障有整机不工作、无声音输出、声音轻、输出噪声大、声音失真、音箱啸叫等故障现象。下面我介绍各种故障的检修思路与检修技巧。 1、整机不工作 整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。 检修时首先应检查电源电路。可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。 若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压(通常为+5V)是否正常。 如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输人端电压不正常，应检查整流、滤波电路。若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。若+5V电压正常，则故障在负载电路；若+5V 电压仍不正常，则故障在7805本身。 若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。 2、无声音输出 无声故障表现为操作各功能键时，有相应的状态显示，但无信号输出。 检修有保护电路的放大器时，应看开机后保护继电器能否吸合。若继电器无动作，应测量功放电路中点输出电压是否偏移、过流检测电压是否正常。若中点输出电压偏移或过流检测电压异常，说明功率放大电路有故障，应检查正、负电源是否正常。若正、负电压不对称，可将正、负电源的负载电路断开，以判断是电源电路本身不正常还是功放电路有故障所致。若正、负电源正常，应检查功放电路中各放大管有无损坏。 若功放电路中点输出电压和过流检测电压均正常，而保护继电器不吸合，则故障在保护电路，应检查继电器驱动集成电路或驱动管有无损坏、各检测电路是否正常。若继电器触点能吸合，但无声音输出，应先检查扬声器是否正常、继电器触点是否接触良好、静噪电路是否动作。 若上述部分均正常，再用信号干扰法检查故障是在功放后级还是前级电路。用万用表的R×1挡，将红表笔接地，黑表笔快速点触后级放大电路的输入端，若扬声器中有较强的“喀喀”声，说明故障在前级放大电路；若扬声器无反应，则故障在后级放大电路。 对于未采用外设保护电路的集成电路功放电路(通常在集成电路内部有热保护)，可先测
高保真胆机功放电路的原理及制作
高保真胆机功放电路的原理及制作 目前，电脑声卡音频、MP3、MP4以及CD、SACD、DVD甚至蓝光碟等多媒体音源，多为解压缩数模转换流，通常用晶体管或集成电路音频放大器放音，虽然具备一定的优点外，但音质略显直白生硬，缺泛韵味，少有临场感，即通常称之为数码声。而用胆管（电子管）制作的音频放大器，播放多媒体音源，能够有效地改善音质，可获得良好的听感，有效克服多媒体音源音色冷板生硬，缺泛情调之嫌，使人声乐曲充满活力，久听不厌！ 为了解决这一问题，使后级重放乐声更传神，音色更美好，近些年来，流行用胆管（电子管）音频放大器，播放电脑等数码音源，以获得良好的听感，有效克服数码音源音色冷板生硬，使乐曲声充满活力，久听不厌！由于采用胆管这一器件，对基于数模转换音频这一脉冲信号波形的前沿后跌具有一种时滞作用，极大地改善了音响效果。胆管音频放大器对音频信号具有独特的表现力，一些LP黑胶烧友也十分钟情于胆机，认为胆机是LP唱机的绝配。 单端胆机音质醇美剔透，十分迷人，尤其在表现音乐人声方面情感丰富，魅力独特。为了进一步提高单端胆机的性能，增强对乐曲的表现力，使音质更好听，音色更完美！试制一部6C16电感直耦FU50单端机，在不悖电路原理的前提下，坚持简洁至上原则，多一个元件，多一份失真，能减的元件尽量减。制作成功后的胆机功放保真度极高，有兴趣的话不妨一试。 电路原理 整机电路如图所示，电压放大采用高跨导低噪声宽频带单三极管6C16担任，6C16与FU50之间采用电感直耦，既保证良好的幅频特性又能领略电磁耦合的魅力，电感直耦较阻容耦合、电感电容耦合及变压器耦合在性能上要好得多，可有效地克服数码声，增强乐声讨胆味。为了提高线性减小失真，FU50采用三极管接法。6C16系高跨导中屏流三极管，加之感性负载，在屏压150V电压下能输出80V左右推动电压，足以推动FU50，此管用于电压放大线性好失真小，音质醇美剔透，色彩斑斓，加之单管封装，声底清净，音场定位准
互补对称功率放大电路原理
互补对称功率放大电路原理
————————————————————————————————作者：————————————————————————————————日期：
3.4 互补对称功率放大电路 教学要求 掌握甲类、乙类和甲乙类三类功率放大电路的工作原理; 理解交越失真形成机理； 了解复合管结构及其特性。 一、概述 对功率放大电路的基本要求 1.不失真情况下输出尽可能大的功率：I与U都大，管子工作在尽限状态。 2.提高效率： = P omax / P DC 要高 3.集电极最大功耗: P 0＝P v －P C （管耗），另一部分消耗在管子上,功放管尽限应用，选管要 保 证安全。 二、放大电路的工作状态 放大电路按三极管在一个信号周期内导通时间的不同，可分为甲类、乙类以及甲乙类放大。在整个输 入信号周期内，管子都有电流流通的，称为甲类放大，如下表所示，此时三极管的静态工作点电流I CQ比较大；在一个周期内，管子只有半周期有电流流通的，称乙类放大；若一周期内有半个多周期有电流流通，则称为甲乙类放大。 状态一个信号周期 内导通时间 工作特点图示 甲类整个周期内导 通 失真小，静态电流大，管耗大，效率 低。 乙类半个周期内导 通 失真大，静态电流为零，管耗小，效 率高。 甲乙类半个多周期内 导通 失真大，静态电流小，管耗小，效 率较高。 三、乙类双电源互补对称功率放大电路(OCL) (OCL — Output Capacitorless)
（一）电路组成及工作原理 采用正、负电源构成的乙类互补对称功率放大电路如下动画所示，V1和V2分别为NPN型管和PNP型管， 两管的基极和发射极分别连接在一起，信号从基极输入，从发射极输出，R L为负载。要求两管特性相同，且V CC=V EE。 特点：去掉C，双电源，T1与T2交替工作，正负电源交替供电，输入与输出之间双向跟随。 原理：静态即u i = 0 时，V 1 、V 2 均零偏置，两管的I BQ、I CQ均为零，u o=0，电路不消耗功率。 u i > 0时，V 1 正偏导通，V2反偏截止，i o= i E1= i C1, u O= i C1R L； u i< 0 时，V 1 反偏截止，V2正偏导通，i o= i E2= i C2, u O= i C2R L； 问题：两管交替导电时刻，输入电压小于死区电压时，三极管截止，在输入信号的一个周期内，V1、 V2轮流导通时，基极电流波形在过零点附近一个区域内出现失真，称为交越失真。且输入信号幅度越小失真越明显。 产生交越失真的原因：静态时，U B E Q =0,u i 尚小时，电流增长缓慢。 （二）功率和效率 1.输出功率：输出电流和输出电压有效值的乘积，就是功率放大电路的输出功率。 最大输出功率 2.电源功率：两个管子轮流工作半个周期，每个电源只提供半周期的电流。 最大输出功率时P DC = 2V2 CC / R L 3.效率：效率是负载获得的信号功率P o与直流电源供给功率P DC之比。实用中，放大电路很难达到最 大效率，由于饱和压降及元件损耗等因素，乙类推挽放大电路的效率仅能达到60%左右。 4.管耗 直流电源提供的功率除了负载获得的功率外便为V 1、V 2 管消耗的功率，即管耗。V 1 、V 2两管消耗的 功
2.4G放大器电路原理图
2.4G 射频双向功放的设计与实现 在两个或多个网络互连时，无线局域网的低功率与高频率限制了其覆盖范围，为了扩大覆盖范围，可以引入蜂窝或者微蜂窝的网络结构或者通过增大发射功率扩大覆盖半径等措施来实现。前者实现成本较高，而后者则相对较便宜，且容易实现。现有的产品基本上通信距离都比较小，而且实现双向收发的比较少。本文主要研究的是距离扩展射频前端的方案与硬件的实现，通过增大发射信号功率、放大接收信号提高灵敏度以及选择增益较大的天线来实现，同时实现了双向收发，最终成果可以直接应用于与IEEE802.11b/g兼容的无线通信系统中。 双向功率放大器的设计 双向功率放大器设计指标： 工作频率：2400MHz～2483MHz 最大输出功率：+30dBm（1W） 发射增益：≥27dB 接收增益：≥14dB 接收端噪声系数：< 3.5dB 频率响应：<±1dB 输入端最小输入功率门限：
NE5532与TDA7057组成功放电路原理与维修
功放电路原理与维修 一；功放电路的构成； 功放电路的构成以捕鱼机功放为例，也是多数机台常用到的功放，故障率也比较多，该功放主要由前置放大集成块NE5532和功放块 TDA7057构成 1；NE5532。
NE5532外围电路 2；TDA7057
TDA7057AQ为BTL立体声（双声道）音频功率放大器，具有较宽的电源电压范围（4.5V~18V），它也可用在多功能的音响设备及电视机中。TDA7057AQ的额定电压增益为40dB。TDA7057AQ内部具有按对数曲线变化的直流音量控制电路，控制范围可达73dB，当直流控制电压低于0.4V时，放大器静音。 TDA7057AQ功放电路图 TDA7057引脚功能及参考电压：1脚：0～1V—直流音量控制1;2脚：0V—空；3脚：2V—输入1;4脚：19V—电源；5脚：2V—输入2;6脚：0V—信号地；7脚：0～1V—直流音量控制2;8脚：8.6V—正向输出2;9脚：0V—功放地2;10脚：8.6V—负向输出2;11脚：8.6V—负向输出1;12脚：0V—功放地1;13脚：8.6V—正向输出1。
二，原理图分析
1；电源供电； 该供电12v电通过插头接入功放电路，通过D1整流，c1滤波，送到功放开关K-01。 当开关闭合后，由c2滤波后，12v电压分3路，一路通过R1 限流为LED等提供电压，LED点亮..一路由R 限流后，送入功放前置放大块NE5532，8脚，给NE5532提供稳定电压，另一路给功放块TDA7057,4脚提供工作电压。 2；信号流程； R声道信号流程，R声道的信号流程是；当插入从主机送来得R信号后，通过电容C04旁路，WR01音量调节电位器中心插头取出，电容C05 耦合，送到前置放大NE5532的3脚。在NE5532内部处理放大后，由1脚输出；通过电容C09耦合后分2路，一路由电容C11耦合后，送到高音调节电位器，另一路由电阻R08送到低音调节电位器，中心抽头取出，经过电阻R09与高音调节混合后通过电容C 16耦合后，送入TDA7057的3脚，在TDA7057内部处理放大后由11脚，13脚输出，推动扬声器工作。 L声道信号流程，L声道的信号流程是；当插入从主机送来得L信号后，通过电容旁路，R音量调节电位器中心插头取出，电容耦合，送到前置放大NE5532的5脚。在NE5532内部处理放大后，由7脚输出；通过电容耦合后分2路，一路由电容耦合后，送到高音调节电位器，另一路由电阻R送到低音调节电位器，中心抽头取出，经过电阻R与高音调节
功放的六种保护功能
功放的六种保护功能 1、软启动保护 在大电流吸取量的音响设备，接通电源的瞬间其流过的电流值可以达到其平均电流值的4-10 倍时，对电网和设备本身都是一个冲击，严重的时候会损坏设备。 此时软启动电路能在设备开关的瞬间抑制电流的涌入量，让它平稳的达到正常，起到保护设备和不引起电网波动的作用。通常用热敏电阻（NTC）的负温度特性来实现这个功能。 2、直流保护 当功放输出级发生损坏时或静态偏置发生偏移时都有可能输送出直流信号。而对于扬声器来说，它的工作方式只对交流信号产生阻抗，对于直流信号它不产生任何的阻抗（等于零阻抗），这时的电流就为无穷大，因此扬声器的线圈在直流信号下就等同于一根发热丝会被迅速烧毁。 因此准确的快速的直流保护电路是非常重要的。功放的直流保护启动值通常设定在2V，当大于或等于这个值的时候功放会切断输出，保
护扬声器。当然，也有功放将会用烧断内置的直流保险丝的方式来切断输出。 如果一台功放的直流保护电路是正常的，但是扬声器的线圈给烧掉了，只有两个原因：输入到扬声器的功率过大，或者功放输出的信号产生削顶变成方波。 3、短路保护 当功放的输出端由于某些原因而产生短路的时候，功放输出的电流就会在自身线路循环且变成无穷大。这样的情况是非常危险的，因此必须有准确快速的短路保护电路来保护功放设备。 通常情况下，功放在短路发生的时候，首先它会控制输入信号降低它的幅度甚至到零，如果情况没有改善（流过功放内部的电流还是超过安全值），它就会抑制输出电流，让在功放内部流过的电流始终低于输出级晶体管的安全值。 4、过流保护 当功放的负载太低但又没有达到短路状态，这时候短路保护不会动作，但输出的电流会非常之大超过功放的安全使用值，这时候过流保护电路就会介入工作，通常的做法是：控制输入电压和输出电流，让功放始终工作在在安全范围内。
各类功放原理图及原理介绍
D类功放的原理 在音响领域里人们一直坚守着A类功放的阵地。认为A类功放声音最为清新透明，具有很高的保真度。但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。B 类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。 由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。 D类功放是放大元件处于开关工作状态的一种放大模式。无信号输入时放大器处于截止状态，不耗电。工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。 D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。20世纪60年代，设计人员开始研究D 类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。其中关键的一步就是对音频信号的调制。
实验报告(互补对称功率放大电路)
实验报告 实验二十互补对称功率放大电路 一、实验仪器及材料 l.信号发生器 2.示波器 二、实验电路 三、实验内容及结果分析 1、V CC=12v，V M=6V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输出波形最大且不失真。（以下输入输出值均为有效值） V B(V) V C(V) V E(V) V i=0.18 R L=+∞R L=5.1KΩR L=8Ω V1 0.93 5.29 0.25 V O(V) 3.25 3.24 1.05 12.5 12.9 67.8 V2 6.69 11.98 6.03 总电流I （ma） V3 5.28 0 5.94 A V18.06 18 5.83 2、V CC=9V，V M=4.5V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输出波形最大且不失真。（以下输入输出值均为有效值） V B(V) V C(V) V E(V) V i=0.126v R L=+∞R L=5.1KΩR L=8Ω V1 0.85 3.80 0.18 V O(V) 2.19 2.18 0.82 9.1 9.1 41.9 V2 5.16 8.99 4.51 总电流I （ma） V3 3.80 0 4.45 A V17.38 17.30 6.51 3、V CC=6V，V M=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调节输入幅值使输出波形最大且不失真。（以下输入输出值均为有效值） V B(V) V C(V) V E(V) V i=0.08V R L=+∞R L=5.1KΩR L=8Ω V1 0.76 2.36 0.11 V O(V) 1.30 1.29 0.38
新型定压输出功率放大器电路分析与维修图解
新型定压输出功率放大器电路分析与维修图解 定压输出的功放过去叫扩音机，在农村和企业常作广播系统使用，近年来在宾馆、饭店、广场播放背景音乐也得到广泛应用。目前流行的定压功放一改过去推挽输出的功率放大电路，而是采用如彩页附图REESOUND MA－300这种新型功放电路。如ET－5350、MP－600P等机型都采用了这种电路。- 从电路图中可看出这种功放电路与普通OCL功率放大器有很大区别。普通的家用或专业功放电路功率管均采用发射极输出形式，功率输出由中点通过负载到公共地构成回路。此电路功率管却是集电极输出方式，PNP和NPN不同极性的功率管集电极直接连在一起，输出中点与信号输入地连接。电源变压器B1次级单绕组120V经桥式整流后通过C1、C2、R1、R2分压形成正负电源（±60V)和悬浮地。作为负载的输出变压器B2的初级绕组就跨接在输入地和悬浮地之间。有资料把这种电路形式叫电流源激励共射输出放大电路。功率管不在大环路反馈环之内，克服了功率管温度特性不稳定的缺点，并充分发挥了集电极输出电压增益高的优点ZD1、ZD2两个3V稳压管相对着跨接在输入端与地之间，可防止输入信号过强。T1、T2、T3、T4组成双差分放大电路，反馈信号不象普通电路取自中点而是取自悬浮地。送往下级的信号不是由输入管集电极取出，而是从反向输入管集电极取出，这也是与传统OCL电路的不同之处。T5、T6和T7、T8组成共射共基电压放大电路，用D1、D2，D3、D4发光二极管给T6、T7基极提供稳定的电压可减小因电压波动而引起的
非线性失真。T9是恒压偏置管，热敏电阻Rt并联在T9基极的上偏置电路里，安装在散热片上，起到温度补偿的功能。ZD3、ZD4两个12V稳压管和电阻电容给前两级提供稳定电压，有效的隔离了功率输出引起的电压波动。T10、T11，T12、T13构成复合电流放大级，ZD5、ZD6的加入可防止信号过强时引起对功率管的过激励，是一种新颖的保护电路。T14－T23是五对功率管（原电路板有六对位置只装五对），因采用这种新电路使功率管安装很方便，不用云母片而直接固定在方桶型散热片上（配有风机）。C3、R3是茹贝尔补偿网络，克服输出变压器纯感性负载造成的高频移相自激。T24、T25组成过流检测电路，T26是悬浮地直流检测电路。当电路过流或悬浮地直流偏移严重时两个检测电路就会使继电器驱动电路截止，释放继电器起到保护作用。T27、T28是继电器J驱动电路，温度继电器Jt是常闭型，安装在散热片上。当散热片温度过高时，Jt由常闭转为打开状态，T28失去偏置而截止，继电器J释放，触点JK打开而停止功率输出。因扬声器是通过线间变压器和输出变压器与直流电路隔离，不存在开机电流冲击现象，因此继电器不需要延迟闭合，开机就吸和。也有机型采用继电器常态不吸和，利用常闭触点接通负载，在有故障时继电器吸和断开负载。输出变压器B2次级设置有20V、70V、100V三档，其中20V可直接配接16Ω25W号筒喇叭。100V输出需经过定压式线间变压器再连接号筒喇叭或吸顶扬声器、室外音柱。为适应饭店多套客房背景音乐的控制，有的机型面板还设置了四个选择开关，背后增加了四组接线柱，按下某个选择开关相应一路就接入100V输出端。
功放维修心得
维修心得+修功放顺口溜 功放损坏在末端，管子电阻烧一片。 功率对管和推动，偏置保护也牵连。 查完管子查电阻，烧断变值均常见。 查尽坏件别全装，不装大管通电看。 中点电压要零伏，大管偏置是关键。 上下推动发射极，两点一伏是界限。 中点偏置达要求，再装大管保安全。 如果中点漂移大，说明前边有坏件。 差分损坏一个臂，电压放大坏一半。 修到这步最烦人，麻烦也的认真干。 左右声道坏一半，阻值对比是手段。 比好阻值有点大，说明电路有断件。 如果电阻有点小，可能管子有击穿。 大管偏置零点五，中点零伏也不偏。 这时开机带负载，一般试机都灵验。 检修功放简法 这里指的是一般功放检修法！ 1、把功放部分的电源电压降低，比如：功放部分电压是正负电压45V的就用正负20V电压来检修，这样比较安全。 2、修理功放电路时一定要把功放信号输入端对地短路。 3、有的功放是不能把功率管拆除修的，功率管拆除后，这样不能测中点电压。中点电压不是正压就是负压。而且是电源电压的或正或负值。喇叭保电路的继电器同时不能吸合。 注意！降压修理有可能保电路的继电器不能吸合。这是正常的。不要怀疑中点电压过高引起保护。 4、你怕烧功率管，你可以这样做：暂时用对管2SA940、2SC2073代用一下。因为一般家用功放不是偏甲类的。静态电流不大，不会烧管子的，但是管子一定要与散热片贴好。试音时不要开太大的声音。接小喇叭试音。 5、偏置电路上的元件参数一定要准确。偏置三极管脚位、管子类型一定要接对选对。不然的话，有你苦吃的了。 6、所用管子“互补对管”放大倍β数基本要一至。
7、各路供电压正负值一定要对称。前置电正负12V或正负15V也要对称。尤其是价廉的功放，有的前置供电压是从功放供电然后经电阻降压后给前级供给的。时间长了限流电阻阻值就会变大，一般正电压限流电阻要比负电压限流电阻坏得快。因为,一台功放里，正电压工作电路要比负电压工作电路多,也就是说:正电压的负载要比负电压的负载大。 所以,前置正负电压的不对称，会直接影响后级输出电压的不对称。 8、电路确认无误后，可以接大功率管试机。恢复原先信号输入短接点。电压也恢复，最好用个调压器，慢慢地由低至高的调压。接上喇叭听有没有不良的声音，只要电路没毛病，应该是没有任何杂声的。然后可输入音频信号听音。 9、如果开机后没开音量，不烧功放管，而开大音量或稍开点音量后就烧管子，有可能是功放管子质量有问题，碰到假管子啦！或是电路还没修好。这时可看看功放是不是发热严重。有时碰到假管子，你就不易发现了，假管子上机一工作它马上就坏的。还会损坏推动管。 用A940、C2073时也能带动小喇叭的，看它会不会烧。只要电路正常，用小管（中功率）也能听到很好的声音。甲偏置类电路就不好这样试机了。在静态电流没调大之前还是可以试机的。 10、音量电位不良也会损坏功率管子。主要表现为：声音--音量突变时，烧功率管。 11、功放前置电路修理。修前置就安全多了！分段修的特点是：不会损坏不该损坏的地方。 方法是:将前置至功放线路之间断开，功放信号输入端还是要对地短接的。防止出现意外。然后从前置至功放处这里接一只1UF的电容，再联接一只莲花插座，便于连接信号线。为安全起见，试音功放可用一般的录音机改一下，作后级功放用。有动手能力的可以自己做一台多功能修理功放机。这样就不怕烧原机功放管和喇叭箱了。 12、低档功放没有喇叭保护电路的,最简单的办法就是喇叭串一只大容量电解电容,这样就不会有直流流过喇叭了,没有直流通过喇叭，就不容易烧喇叭了。 修理前置电路，只要前置信号输出没有交流嗡嗡声和失真就行了。当然：连接用线也要用屏蔽线了。
甲乙类互补对称功率放大电路
甲乙类互补对称功率放大电路 1 甲乙类互补对称功率放大电路 乙类放大电路的失真: 前面讨论了由两个射极输出器组成的乙类互补对称电路（图1），实际上这种电路并不能使输出波形很好地反映输入的变化，由于没有直流偏置，管子的iB必须在|vBE|大于某一个数值（即门坎电压，NPN硅管约为0.6V，PNP锗管约为0.2V）时才有显著变化。当输入信号vi低于这个数值时，T1和T2都截止，i c1和i c2基本为零，负载RL上无电流通过，出现一段死区，如图1所示。这种现象称为交越失真。 图1 交越失真的产生原因 2 甲乙类双电源互补对称电路 一、电路的结构与原理 利用图2所示的偏置电路是克服交越失真的一种方法。 图2 由图可见，T3组成前置放大级（注意，图中未画出T3的偏置电路），T1和T2组成互补输出级。静态时，在D1、D2上产生的压降为T1、T2提供了一个适当的偏压，使之处于微导通状态。由于电路对称，静态时i C1= i C2，I L= 0, v o =0。有信号时，由于电路工作在甲乙类，即使v i很小（D1和D2的交流电阻也小），基本上可线性地进行放大。 上述偏置方法的缺点是，其偏置电压不易调整，改进方法可采用V BE扩展电路。 二、VBE扩展电路
图3 利用二极管进行偏置的甲乙类互补对称电路，其偏置电压不易调整，常采用V BE扩展电路来解决，如图3所示。 在图3中，流入T4的基极电流远小于流过R1、R2的电流，则由图可求出 V CE4=V BE4（R1+R2）/R2 因此，利用T4管的V BE4基本为一固定值（硅管约为0.6~0.7V），只要适当调节R1、R2的比值，就可改变T1、T2的偏压值。这种方法，在集成电路中经常用到。 3 单电源互补对称电路 图4 一、电路结构与原理 图4是采用一个电源的互补对称原理电路，图中的T3组成前置放大级，T2和T1组成互补对称电路输出级。在输入信号vi =0时，一般只要R1、R2有适当的数值，就可使I C3、V B2和V B1达到所需大小，给T2和T1提供一个合适的偏置，从而使K点电位V K=V C=V CC/2 。 当加入信号v i时，在信号的负半周，T1导电，有电流通过负载RL，同时向C充电；在信号的正半周，T2导电，则已充电的电容C起着双电源互补对称电路中电源-V CC的作用，通过负载RL放电。只要选择时间常数RLC足够大（比信号的最长周期还大得多），就可以认为用电容C和一个电源V CC可代替原来的+V CC和-V CC两个电源的作用。 值得指出的是，采用一个电源的互补对称电路，由于每个管子的工作电压不是原来的V CC，而是V CC/2，即输出电压幅值V om最大也只能达到约V CC/2，所以前面导出的计算Po、P T、和P V的最大值公式，必须加以修正才能使用。修正的方法也很简单，只要以V CC/2代
专业功放的维修方法及步骤
专业功放的维修方法及步骤 1. 打开机壳别通电左右主板瞧一遍 为了避免故障机通电造成二次损坏，维修时，不要先通电试机。打开机壳详细查瞧一下左、右声道主功放板，瞧就是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。 2. 在路测量功率管大管就是否有击穿 如果从表面上查瞧左、右主板无明显损坏，可用指针式万用表Rxi挡在路测量大功率管 的集电极与发射极之间就是否有短路击穿现象。NPN -侧用黑表笔接集电极，红表笔接发射 极,PNP -侧交换表笔测量。正常时应就是阻值无限大，表针不摆动。如果机内电容还有存电,表针闪动后会回到原位。如果表针指示阻值为OQ或阻值很小，说明功率管有击穿现象。一 般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。在路测量三极管的三只引脚之间的电阻就是检查电路的基本方法，从而不必拆下管子大体判断就是否击穿与开路。用MF47 型万用表Rxl挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe^ 12Q、Rbc 12Q、Rce= 00（不导通）;中功率管Rbe^ 15Q、Rbc^ 15Q，、Rce=00: 小功率管Rbe* 20Q，Rbc* 20Q、Rce= 00;反向测量，均不导通。 二场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不J 导通。 3. 所有大管无击穿通电用耳听其间 如果经检查没有发现功率管有击穿现象，可通电试机。开机后用心听机内声音，专业功放一般都设置有保护续电器，而且就是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。有两次响声说明两个继电器都已经吸合，两路主功放电路基本正常，故障可能在外围输入与输 出保护电路。如果听不出就是两个还就是一个继电器有动作，可用手指按住继电器后开机。继电器吸合手指会有振动感。如果继电器在延退几十秒后都不吸合，说明主功放电路有故 4. 大管不会全击穿射极电阻拆一端 如果功率管有击穿现象，而且所有管子测量结果都一样。此时不要一个个都拆，因为一侧的功率管全就是并联关系，只要有一个击穿就会形成这样的测量结果。在实际维修中发现，一般都就是个别管子击穿。把所有功率管发射极的陶瓷电阻脱开一端，再测量集电极与发射极电阻,击穿的管子就会暴露出来。这样便可只拆除坏管，省去功率管全部拆卸的麻烦与避免对 印刷电路板的损坏。 5. 查出坏管查周边三脚外围遭牵连 功率管一旦击穿，其三个极间就会完全导通，电源电压直通输出中点时必然要烧断发射极0、25Q /5W的陶瓷电阻，如果该电阻没被烧断，就一定有别的地方出现开路现象，如保险管烧断或印刷板的铜箔熔断等。与功率管发射极相连的过流保护取样放大管功率管击穿，与基极连接的推动管击穿，上下推动管发射极电阻必然随之烧断。当上下推动管击穿后，恒压偏置管的损坏就很难避免。在G类放大电路中，输出功率管的击穿多发生在强信号输出状态，这时，高压供电已经启动，作为高压供电开关的功率管或场效应管将会与输出功率管同时损坏。 6. 脱开电阻暂不焊安全供电细查验 更换所有坏件后，不要急于恢复功率管发射极的陶瓷电阻脱开那一端。如果有功放维修电源，便可放心通电检查。如果没有类似的安全电源，使用原机正负电源时，可用两只100w灯 泡分别串接在功放主板的正、负供电电路上。 100W灯泡的热态电阻就是484 Q，正常功放主板的静态电流仅几十毫安，灯泡不会亮。如果电路中仍有严重短路故障，灯泡会发光，灯丝电阻将起到保护作用，防止电路再次损坏。对于具有
