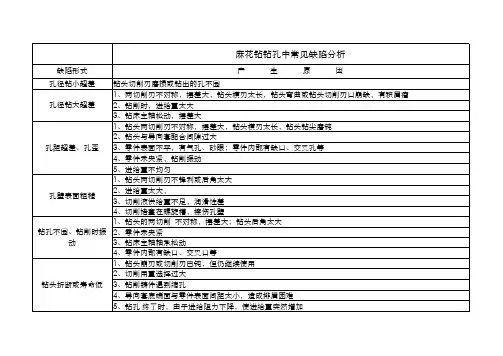

麻花钻钻孔中常见问题和解决办法

孔径增大、误差大

产生原因：

钻头左、右切削刃不对称，摆差大

钻头横刃太长

钻头刃口崩刃

钻头刃带上有积屑瘤

钻头弯曲

进给量太大

钻床主轴摆差大或松动

解决办法:

刃磨时保证钻头左右切削刃对称，摆差在允许范围内

修磨横刃，减小横刃长度

及时发现崩刃情况，并更换钻头

将刃带上的积屑瘤用油石修到合格

校直或更换

降低进给量

及时调整和维修钻床

2、孔径小

产生原因：

1、钻头刃带已严重磨损

2、钻出的孔不圆

解决办法:

更换合格钻头

2、

3、钻孔时产生振动或不圆

产生原因：

1、钻头后角太大

2、无导向套或导向套与钻头配合间隙过大

3、钻头左右切削刃不对称，摆差大

4、主轴轴承松动

5、工件夹紧不牢

6、工件表面不平整，有气孔沙眼

7、工件内部有缺口，交叉孔

解决办法:

减小钻头后角

钻杆伸出过长时必须有导向套，采用合适间隙的导向套或先大中心孔在钻孔刃磨时保证钻头左右切削刃对称，摆差在允许范围内

调整或更换轴承

改进夹具与定位装置

更换合格毛坯

改变工序顺序或改变工件结构

4、孔位超差，孔歪斜

产生原因：

1、钻头的钻尖已磨钝

2、钻头左右切削刃不对称，摆差大

3、钻头横刃太长

4、钻头与导向套配合间隙过大

5、主轴与导向套中心线不同心，主轴与工作台面不垂直

6、钻头在切削时振动

7、工件表面不平整，有气孔砂眼

8、工件内部有缺口、交叉孔

9、导向套低端面与工件表面间的距离远，导向套长度短

10、工件夹紧不牢

11、工件表面倾斜

12、进给量不均匀

解决办法:

重磨钻头

刃磨时保证钻头左右切削刃对称，摆差在允许范围内

修磨横刃，减小横刃长度

采用合适间隙的导向套

校正机床夹具位置。检查钻床主轴的垂直度

先打中心孔再钻孔，采用导向套或改为工件回转的方式

更换合格毛坯

改变工序顺序或改变工件结构

加长导向套长度

改进夹具与定位装置

正确定位安装

使进给量均匀

5、钻头折断

产生原因：

切削用量选择不当

钻头崩刃

钻头横刃太长

钻头已钝，刃带严重磨损呈正锥形

导向套底端面与工件表面间的距离太近，排屑困难

切削液供应不足

切屑堵塞钻头的螺旋槽，或切屑卷在钻头与导向套之间

导向套磨损或成倒锥形，退刀时，钻屑夹在钻头与导向套之间

快速行程终了位置距工件太近，快速行程转向工件进给时误差大

孔钻通时，由于进给阻力迅速下降而进给量突然增加

工件或夹具刚性不足，钻通孔时弹性恢复，使进给量突然增加

进给丝杠磨损，动力头重锤重量不足。动力液压缸反压力不足，当空钻通时，动力头自动下落，使进给量增大

钻铸件时遇到缩孔

锥柄扁尾折断

解决办法:

减少进给量和切削速度

及时发现崩刃情况，当加工较硬的钢件时，后角要适当减小

修磨横刃，减小横刃长度

及时更换钻头，刃磨时将磨损部分全部磨掉

加大导向套与工件间的距离
