地下连续墙的方法分类及优缺点
地下连续墙的方法分类与优缺点
2012-07-19 08:51【大中小】【打印】【我要纠错】
（1）地下连续墙的方法分类。从国内外的使用情况及习惯考虑，地下连续墙有如下几种类型：按槽孔的形式可以分为壁板式和桩排式两种；按开挖方式及机械分类，可分为抓斗冲击式、旋转式和旋转冲击式；按施工方法的不同可以分为现浇、预制和二者组合成墙等；按功能及用途分为作承重基础或地下构筑物的结构墙、挡土墙、防渗心墙、阻滑墙、隔震墙等；按墙体材料不同分为钢筋混凝土、素混凝土、黏土、自凝泥浆混合墙体材料等。

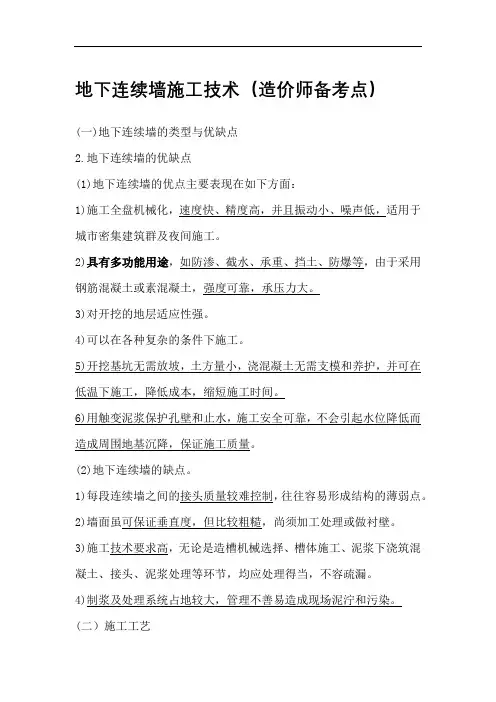

（2）地下连续墙的优点。主要表现在如下方面：
（D施工全盘机械化，速度快、精度高，并且振动小、噪声小，适用于城市密集建筑群及夜间施工。
②具有多功能用途，如防渗、截水、承重、挡土、防爆等，由于采用钢筋混凝土或素混凝土，强度可靠，承压力大。
③对开挖的地层适应性强，在我国除熔岩地质外，可适用于各种地质条件，无论是软弱地层或在重要建筑物附近的工程中，都能安全地施工。
④可以在各种复杂的条件下施工，如美国110层世界贸易中心的地基，过去曾为河岸，地下埋有码头等构筑物，用地下连续墙则易处理；广州白天鹅宾馆基础施工，地下连续墙呈腰鼓状，两头狭中间宽，形状虽复杂也能施工。
⑤开挖基坑无需放坡，土方量小，浇混凝土无需支模和养护，并可在低温下施工，降低成本，缩短施工时间。
⑥用触变泥浆保护孔壁和止水，施工安全可靠，不会引起水位降低而造成周围地基沉降，保证施工质量。
⑦可将地下连续墙与“逆做法”施工结合起来，地下连续墙为基础墙，地下室梁板作支撑，地下部分施工可自上而下与上部建筑同时施工，将地下连续墙筑成挡土、防水和承重的墙，形成一种深基础多层地下室施工的有效方法。
（3）地下连续墙的缺点。主要表现在如下方面：
①每段连续墙之间的接头质量较难控制，往往容易形成结构的薄弱点。
②墙面虽可保证垂直度，但比较粗糙，尚须加工处理或做衬壁。
③施工技术要求高，无论是造槽机械选择、槽体施工、泥浆下浇筑混凝土、接头、泥浆处理等环节，均应处理得当，不容疏漏。
④制浆及处理系统占地较大，管理不善易造成现场泥泞和污染。
由于地下连续墙优点多，适用范围广，广泛应用在建筑物的地下基础、深基坑支护结构、地下车库、地下铁道、地下城、地下电站及水坝的防渗墙等工程中。
