一、弯头
多节弯头俗称虾米腰，是用来改变通风管道方向及其它装置的配件。按其断面形状，可分为圆形、方形(或矩形)两种。
从理论上说，弯头的形状为圆环面，是不展曲面，在实际构形设计当中，为了便于展开加工，只好改为分节的办法，将圆环面改为圆柱面。
不同节数的弯头
(a)直角间节*头，(b)直角三节弯头，c)直角四节弯头，(d)直角五
节弯头
在直角多节弯头中，有三节、四节和五节或更多节不同节数，如图8-1所示。节数的多少视工程要求而定，节数越多，空气流通阻力就越小。
展开多节弯头，当图纸没有尺寸要求时，应首先确定弯头R。按照通风管配件要求，对R曲率半径的长度规定在1D～1．5D(D=弯头直径)范围内。
如图(b)所示，从结合线的度数看，首尾每节为22，中间节为450，是首尾节的二倍。如按份数分，即首尾备一份，中间节为二份。其它多节依此类推，即无论多少节弯头，中间节等于首尾节。
(1) 等径三节直弯头
1)图8—2所示为三节直角弯头。用已知尺寸画出主视图A、B、C、D，用图8—1(b)方法求出结合线E-F、G-H。
2) 6等分断面半圆周1……7，由各点向上作垂线，与G—H结合线相交点1……7，再由各点作F-H的平行线，在E-F结合线交1”……7”。
3)作C—D的延长线，在延长线上截取E
1—E
2
等于断面圆周展开长度，均分
12等分，由各点作上垂线，与G—H结合线上各点所引的水平线对应相交点10……70……10，将各点连圆滑曲线，即得尾节(首节)的展开图。
4)作△EOG的平分钱I—J并延长(中节基准线)，在延长线上以7……1……7的顺序截取(因尾节咬口缝在G—C处，考虑咬口缝过厚的影响，中节咬口缝应与前咬口错开(中节改在F—H面)，以避免咬口缝过厚带来加工困难。
5)在I一J延长线上，截取断面展开长度J
1一J
2
，照录断面各等分点长得
7……1……7点，过各点作J
1一J
2
的直角钱，与E—F、G—H结合线上各点所引
J 1一J
2
平行线对应相交点10……70……10，圆滑曲线连各点，即中间节展开图。
图8-2 直角三节弯头的展开图
图8-3 直角四节弯头的展开图
（2）等径四节直角弯头
用已知尺寸按图解-1（c）画出各节结合线，如图8-3所示。各节画法与图8-2相同，说明略。
图8-4 旋转为管状的展开画法
图8-5 三通管的展开图
为便于下料和节约材料，通常是将弯头各节旋转、使其成为一圆管，然后依各节结合线画出展开图，如图8-4所示。
二、等径三通管
1)已知尺寸画出主视图和左视图及断面半圆周，如图8—5所示。
将左视图断面半圆周6等分点4……1……4，由各等分点作下垂线，交主管得4`、3`、2`、1`点。
2)将左视图4`、3`、2`、1`各点作水平线，与以主视图断面半圆周各点所作下垂线对应相交得4”、3”、2”、1”点，各点连线即得二管直交结合线。
从求结合线原理得出：两管直径相等，其结合线1"—4"必为直线。故在实际工作中对类似这种构件，可直接连4 "—1"为直线，不必再求结合线，免去这一工序。
3)向左作支管端面延长线，截取1—1等于断面圆周伸直长度，照录断面各等分点1—4—1--4一l。由各点作下垂线，与结合线各点向左所引水平线对应相交得1∞—4∞—1∞—4∞—1∞点，将各点连直线和曲线即得支管展开图。
4)在主视图下方作CD的延长线，截取主管展开长度(πD)，作展开
料的中心线a
1—a
2
以左视图弧1`2`、2`3`、3`4`的弧长左右取1、2、3、4点，
并画水平线与以结合线上各点所作下垂线，对应相交点10、20、30、40，各点连圆滑曲线，即所求切孔实形。
三、天圆地方
1．上圆下方的通风罩
图6—6所示通风罩，俗称天圆地方。从立体图可看出，其形体表面是由曲面和平面组成。平面部分呈三角形(如△AB4)。曲面部分是由锥面组成，即集中点A向1／4圆弧上扩散。为求出这一部分，须将曲面分成三个小三角形，整个构件即被分割为16个三角形。
1)用已知尺寸画出主视图和俯视图。将俯视图半圆周6等分，等分点为l……4……1。各点与A和B连线。
2)画主视图1—1、C
1—D
1
的延长线，在延长线上作直角Y一O—W，在O
一W线上截取O—1、O—2等于俯视图的A一1(A一4)、A一2(A一3)。分别将1和2点与Y连线，得I、Ⅱ实长线。
图8-6 上圆下方通风罩的展开图
3)截取D
1一B
1
等于俯视图的D—B，分别以A、B为中心，实长线I
为半径画弧相交于1`点。以1`为中心，俯视图等分弧长画弧，与以D
1
为中心，实长线II画弧交于2`点。
用同样方法画出3`和4`点。再以D
1
为中心，俯视图的C—D长为半
径画弧与以4`点为中心，实长线I为半径画弧相交于C
1
。用以上方法画出3`、
2`、1`点。以1`点为中心，主视图轮廓线D
1一1长画弧，与以C
1
为中心，俯视
图C—I长为半径画弧交I
1
。用同样方法画出右边部分，以直线和曲线连接各点，即所求展开图。
T、U、V三部分如咬口连接，见咬口示意图。
2．上方下圆过渡接头
图6一7所示立体图是一端连接方管，另一端连接圆管件的接头。该形体表面是由四个曲面和四个三角形平面组成。
1)已知尺寸画出主机图和俯视图。将俯视图半圆周6等分，等分点1……7。各点分别与C和D点连线。
2)作C
1一D
1
、10--70的延长线，在延长线上截取直角V--O—W。在O一
W线上截取m、n点等于俯视图的C—l、C一2(C一3、C一4与C一1、C 一2长度相等，故不再取点)。V—n、V—m连线，即得a、b实长线。
3)截取C
1一D
1
等于俯视图的C—D，分别以C
1
和D
1
为中心，实长线a为半径
画弧相交4点，以4为中心，俯视图的等分孤长为半径画弧与以C
l
为中心，实长线b为半径所画弧交于3点。用同样方法画出2和1点。以1点为中心，
主视图轮廓线C
1—10长度为半径画弧，与以展开图的C
1
为中心，俯视图C—I的
长度为半径画弧相交于I
1
点。用以上画法，画出右边部分，将各点圆滑曲线连接各点．即得接头展开图。
图8-7 上方下圆过渡接头的展开图
天圆地方展开图
天圆地方展开图 1.画展开图一般会给你两个视图：主视图和俯视图。如图所示，这个天圆地方长宽高都是80，然后把圆进行12等分，把各个等分点和ABCD四个点连起来（如图所示），然后求出实长线。 2.实长的求法：画出相互垂直的两条线，竖线的高度是80（天圆地方的高），横线的长度自己确定，用圆规量取俯视图中E 1线的长度，在横线上画弧，然后把E1点连到竖线的顶点（如图所示），用同样的方法求出A2和A1的实长就可以了（剩下的线的实长等于E1、A2、A1，比如H10等于E1，D11等于A2，B7等于A1等等）。 3.画一条长80的线（AD线），以D为圆心，以A1实长为半径画弧；以A为圆心，以A1实长为半径画弧，交点为1点，△AD1就画完了；以A为圆心，A2的实长为半径画弧，量取俯视图1、2的距离（1到12任意相邻两点都可以），以弧和三角形的交点为圆心（如下图O1点所示），以1、2的距离为半径画弧，交点为2点，再以2点为圆心画弧，交点为3点，再以3点为圆心画弧，交点为4点，△A14就画完了，△D110画法一样。 4.以A为圆心，以俯视图AD（AB、BC、CD都可以）实长为半径画弧，以4为圆心，A1实长为半径画弧，交点就是B点，△AB4就画完了，△DC10画法一样。 5.以B为圆心，A2实长为半径画弧，量取俯视图1、2的距离（1到12任意相邻两点都可以），以弧和三角形的交点为圆心（和步骤3一样），以1、2的距离为半径画弧，交点为5点，再以5点为圆心画弧，交点为6点，再以6点为圆心画弧，交点为7点，△B47就画完了，△C710画法一样。 6.以B为圆心，以俯视图AE（CH、GB等等都可以）为半径画弧，以7点为圆心，以E1实长为半径画弧，交点就是G点，△BG7就画完了，△CG7画法一样。 7.用直角尺检查G点是否为90°，如果是的话证明作图正确，如果不是证明前面的步骤错
如何使用SolidWorks制作天圆地方”的展开模板
如何使用SolidWorks制作“天圆地方”的展开模板 1 引言 “天圆地方”是钣金工程中的常用件，其模型如图l、图2所示。图1为偏心式天圆地方，图2为常规的天圆地方。以往下料前都是通过手工放样来绘制展开图，工作量大，工作效率低。对于常规的天圆地方手工绘制还可以，对于偏心式天圆地方，手工绘制就显得十分复杂。为了提高生产效率，减少劳动强度，我们采用了SolidWorks三维制图软件。实践证明，利用该软件制作的天圆地方的展开模板不仅尺寸精准，而且方法简单、易操作。 图1 偏心式天圆地方 图2 常规天圆地方 2 具体步骤 现以较复杂的偏心式天圆地方的模板制作为例简述该方法。具体过程如下： 第一步，画天圆地方的圆。在SolidWorks里新建一个零件草图，并在左侧设计树里右键单击前视基准面，并选择菜单里的正视于图标，然后在绘图区域中绘制如图3所示的天圆地方的圆，圆的半径为尺。为了便于以后的钣金展开，须在围上绘制2mm的开口(开口大小取决于钢板的厚度，厚度越大开口也应适当加大)，然后退出草图。
图3 画圆 第二步，画天圆地方的方。在特征工具栏里的参考几何体下拉菜单中选择基准面，然后单击左侧设计树里的前视基准面，并在基准面对话框中距离一栏里输入天圆地方的高H。在该基准面上绘制如图4所示草图2，长方形的长宽分别为a、b，圆与方的偏心量为e，四角必须为为圆角过渡。方形的开口位置及大小与草图1相同。 图4 画方 第三步，建造模型。具体操作是：在视图里选择工具栏，在工具栏里选择钣金，则钣金的相关选项将出现在工具栏里，然后单击放样折弯按钮，出现放样折弯的对话框后，分别选择前两步绘制的圆和方，并在对话框中厚度一栏里输入板材的厚度t，单击确定，得到如图5所示天圆地方的三维模型。 图5 天圆地方的三维模型 第四步，为天圆地方展开平板型。在钣金的工具栏里单击展开按钮，屏幕中呈现的即是偏心式天圆地方的模板，如图6所示。
同径斜交三通管的展开图画法
https://www.360docs.net/doc/4e11776200.html,/view/c93090c4bb4cf7ec4afed006.html 第一讲基本立体的投影 1．1．知识要点 （1）（1）圆柱体的投影 （2）（2）圆锥体的投影 （3）（3）球体的投影 （4）（4）圆柱截交线 2．2．教学设计 本章的内容较多，表面上容易，实际上同学掌握起来比较难，所以教学上要注意直观教学和空间想象能力培养的关系，明确教学目的。 通过对圆柱体、圆锥体和球体在三面投影体系中投影的研究，进一步巩固三视图的投影规律，通过研究曲面上点、线的投影，暗示线面分析法的思想方法。 在介绍基本曲面立体的投影时，要紧紧抓住转向轮廓线的概念和投影，这对于接下来的截交线和相贯线的学习也是非常重要的，在讲圆柱截交线时，利用动画、模型、虚拟现实等多媒体技术介绍基本概念和作图方法。 3．3．课前准备 准备教具、熟悉教学内容和要使用的教学课件，课前最好将要布置的作业试做一遍，对学生作业中的问题作到心中有数，4．4．教学内容 （1）（1）圆柱体的投影 若圆柱体的轴线垂直于H面,则俯视图的可见轮廓为圆,这个圆反映了圆柱体上、下底面的实形，也表示圆柱侧面的俯视图；主视图的可见轮廓为矩形，矩形的上下两边为圆柱体的上下两底的投影，左右两边为圆柱面最左最右的两条素线的投影，这两条素线将柱面分为前半个柱面和后半个柱面，前半个柱面可见，后半个柱面不可见，我们把这两条素线叫作柱面对V面的转向轮廓线。左视图的图形虽然和主视图相同，但其左右两条边的含义和主视图不同，这两条线表示柱面上最前最后两条素线的投影，即柱面对W面的转向轮廓线（图4-1）。
图4-1 圆柱体的投影 提问：柱面对V面转向轮廓线的俯、左视图是什么？柱面对W面转向轮廓线的主、俯视图是什么？ （2）（2）锥体的投影 圆锥体的投影和圆柱体的投影类似,俯视图为圆,这个圆表示圆锥体底面的投影,主视图和左视图为等腰三角形,主视图的两腰为锥面对V面的转向轮廓线的投影,左视图的两腰,为锥面对W面的转向轮廓线的投影。如图4-2所示。 提问： 1)1)锥面对V面和W面的转向轮廓线对投影面的位置关系上什么？ 2)2)柱面对V面转向轮廓线的俯、左视图是什么？ 3)3)已知锥面上一点M的V面投影m',如何求出M的水平投影和侧面投影？
管件展开图
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。 一、弯头的放样 弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。 图3-1直角马蹄弯图3-2 任意角度马蹄弯 1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。 （1）按已知尺寸画出立面图，如图3-3所示。 （2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。 （3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。 （4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。 （5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。 （6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图 2、直角马蹄弯的展开放样（己知直径D） 由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。 图3-4 直角弯展开图 二、虾壳弯的展开放样 虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。 1、90°单节虾壳弯展开方法、步骤： （1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。 （2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
三通管的展开
三、三通管的展开 1、等径直角三通管展开图作图步骤如下： 1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出。 2）6等分管I断面半圆周，等分点为l、 2、 3、 4、 3、2、l。由等分点引下垂线，得与结合线1′－4＇—l′的交点。 3）画管I展开图。在CD延长线上取l－l等于管I断面圆周长度，并12等分。由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图。 4）画管Ⅱ展开图。在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB。在B′B〃线上取4－4等于断面1／2圆周。 6等分4－4，等分点为4、 3、2、 l、 2、 3、4，由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管Ⅱ开孔实形。A′B ＇B″A″即为所求管Ⅱ展开图。 图3-7 等径直角三通管展开图 2、异径直交三通管展开作图方法和步骤： 1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆。
2）将支管上半圆弧6等分，标注号为4、3、2、1、2、3、4。然后从各等分点向上向下引垂直的平行线，与主管圆弧相交，得出相应的交点4＇、3＇、2＇、1＇、2＇、3＇、4＇。 3）将支管图上直线4--4向右延长得AB直线，在AB上量取支管外径的周长（πD），并12等分之，自左向右等分点的顺序标号是1、2、3、4、3、2、1、2、3、4、3、2、1。 4）由直线AB上的各等分点引垂直线，然后由主管圆弧上各交点向右引水平线与之相交，将对应点连成光滑曲线，即得到支管展开图（俗称雄头样板）。 5）延长支管圆中心的垂直线，在此直线上以点1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°、3°、2°、1°。 6）通过这些交点作垂直于该线的平行线，同时，将支管半圆上的6根等分垂直线延长，并与这些平行直线相交，用光滑曲线连接各交点，此即为主管上开孔的展开图样。 图3-8 异径直交三通展开图 3、同径斜交三通管的展开作图方法和步骤如下(已知主管与支管交角为α) （1）根据主管直径及相交角α画出同径斜三通的正面投影图（主视图）。 （2）在支管的顶端画半圆并6等分，得各等分点1、2、3、4、5、6、7，过各等分点作斜支管轴心线的平行线交支管与主管相交线于1＇、2＇、3＇、4＇、5＇、6＇、7＇。
展开图画法
展开图画法 在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据 实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。 一、弯头的放样 弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进 行展开放样。 图3-1直角马蹄弯图3-2 任意角度马蹄弯 1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。 （1）按已知尺寸画出立面图，如图3-3所示。 （2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。 （3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。 （4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。 （5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。 （6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。 图3-3 任意角度马蹄弯的展开放样图 2、直角马蹄弯的展开放样（己知直径D） 由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6 等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图 二、虾壳弯的展开放样 虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的 多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。 1、90°单节虾壳弯展开方法、步骤： （1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。 （2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角， 即∠AOK、∠KOC、∠COD与∠DOE。 （3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。 （4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。 （5）在OB的延长线的方向上，画线段EF，使EF＝πD，并将EF 12等分，得各等分点l、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。 （6）以EF上的各等分点为基点，分别截取11＇、22′、33′、44′、55＇、66′、77＇线段长，画在EF 相应的垂直线上，得到各交点1′、2′、3＇、4′、5＇、6＇、7＇、6′、5＇、4′、3＇、2′、1′，将各交点用 圆滑的曲线依次连接起来，所得几何图形即为端节展开图。用同样方法对称地截取11＇、22′、33′、44′、5 5＇、66′、77＇后，用圆滑的曲线连接起来，即得到中节展开图，如图3-5所示。 图3-5 90°单节虾壳弯展开图 2、90°两节虾壳弯展开图 从展开图可以看出，其展开画法与单节虾壳弯的展开法相似，只是将∠AOB＝90°等分成6等份，即∠COB ＝15°，其余请大家参考单节虾壳弯的展开画法。
弯头 三通 天圆地方的展开图画法
弯头三通天圆地方的展开图画法 一、弯头 多节弯头俗称虾米腰，是用来改变通风管道方向及其它装置的配件。按其断面形状，可分为圆形、方形(或矩形)两种。 从理论上说，弯头的形状为圆环面，是不展曲面，在实际构形设计当中，为了便于展开加工，只好改为分节的办法，将圆环面改为圆柱面。 不同节数的弯头 (a)直角间节*头，(b)直角三节弯头，c)直角四节弯头，(d)直角五 节弯头 在直角多节弯头中，有三节、四节和五节或更多节不同节数，如图8-1所示。节数的多少视工程要求而定，节数越多，空气流通阻力就越小。 展开多节弯头，当图纸没有尺寸要求时，应首先确定弯头R。按照通风管配件要求，对R曲率半径的长度规定在1D～1．5D(D=弯头直径)范围内。 如图(b)所示，从结合线的度数看，首尾每节为22，中间节为450，是首尾节的二倍。如按份数分，即首尾备一份，中间节为二份。其它多节依此类推，即无论多少节弯头，中间节等于首尾节。
(1) 等径三节直弯头 1)图8—2所示为三节直角弯头。用已知尺寸画出主视图A、B、C、D，用图8—1(b)方法求出结合线E-F、G-H。 2) 6等分断面半圆周1……7，由各点向上作垂线，与G—H结合线相交点1……7，再由各点作F-H的平行线，在E-F结合线交1”……7”。 3)作C—D的延长线，在延长线上截取E 1—E 2 等于断面圆周展开长度，均分 12等分，由各点作上垂线，与G—H结合线上各点所引的水平线对应相交点10……70……10，将各点连圆滑曲线，即得尾节(首节)的展开图。 4)作△EOG的平分钱I—J并延长(中节基准线)，在延长线上以7……1……7的顺序截取(因尾节咬口缝在G—C处，考虑咬口缝过厚的影响，中节咬口缝应与前咬口错开(中节改在F—H面)，以避免咬口缝过厚带来加工困难。 5)在I一J延长线上，截取断面展开长度J 1一J 2 ，照录断面各等分点长得 7……1……7点，过各点作J 1一J 2 的直角钱，与E—F、G—H结合线上各点所引 J 1一J 2 平行线对应相交点10……70……10，圆滑曲线连各点，即中间节展开图。 图8-2 直角三节弯头的展开图
三通管放样加工制作
三通管放样加工制作 三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通（α＝90°)和斜交三通(α＜90°）。图1-1为三通管的投影图。 图1-1 三通管的立体图和投影图 1．同径正交三通管的展开及制作 1．1 同径正交三通管的展开 同径正交三通管展开图的步骤、方法如下。 ①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。 ②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、 3、4、3、2、1、2、3、4、3、2、1。 ③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。 ④以直线AB为对称线,将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。 图1—2 同径正交三通管展开图 1． 2 同径正交三通管的制作 划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之,再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割.切割时，应根据坡口的要求进行，支管上要全部坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度，且要过渡均匀。 同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用
宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。 2．异径正交三通管的展开及制作 异径正交三通管也称异径正三通,简称异径三通，图1—3为异径三通的立体图和投影图。 2．1 异径正交三通管的展开 异径正交三通管的展开步骤、方法如下(见图1—4)。 图1—3 异径正交三通管的立体图与投影图 图1—4 异径正交三通管的展开 ①根据主管(管Ⅱ)及支管(管Ⅰ）的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。
圆顶方底通风管的展开图画法
圆顶方底通风管的展开图画法 圆顶方底通风管也称天圆地方，如图１所示。从图2所示的投影图中已知尺寸方底边长ａ、顶圆直径ｄ、高ｈ。 从视图中可以看出，天圆地方是由四个相等的等腰三角形和四个具有单向弯度的圆角部分所组成。等腰三角形展开实形还是等腰三角形，而圆角部分的弧长和弦长差距就很大， 因此，必须将圆周分成若干等分，以便达到弦长近似等于弧长，再加画辅助线才能作出圆角部分的展开图。将图2的俯视图圆周分成12等分，同时画出辅助线，这些辅助线可以叫做投影线。再将俯视图的等分点投影到主视图顶口，画出辅助线，如图3、图4所示。从视图中可以看出，这些投影线都是倾斜的。在主视图向里倾斜，投影高度为ｈ。因此，这些投影线都不表示实长。 求实长线的方法，一般常用的有两种：一种是用俯视图投影线和主视图高度支线求出，如图５所示。另一种是用主视图投影线和俯视图投影线的两点水平距离支线求出，如图6。下面用各投影线的实长线，画出展开图。 展开图画法:1.先画ADH三角形部分: 画一条水平线DH，使DH等于方底边长的一半，即DH=EH/2，过D点，作DH 的垂线AD，使AD等于实长线c′，即AD= c′，联接AH，侧AH等于实长线f′。
2.画AHL单向弯度的圆角部分：作出实长线e′和实长线f′。以H点为圆心，分别以e′和f′为半径画圆弧。以A点为圆心，1、2点弧长为半径画圆弧交Re′弧于点2，以点2为圆心，1、2点弧长为半径画圆弧交Re′弧于点3，以点3为圆心，1、2点弧长为半径画圆弧交Rf′弧于点4。 3.画LHG等腰三角形部分: 以L点为圆心，f′长为半径画圆弧，以H点为圆心，HG长为半径画圆弧，两弧交于点G； 4.画LGB单向弯度的圆角部分：以G点为圆心，分别以e′和f′为半径画圆弧。以L点为圆心，1、2点弧长为半径画圆弧交Re′弧于点3，以点3为圆心，1、2点弧长为半径画圆弧交Re′弧于点2，以点2为圆心，1、2点弧长为半径画圆弧交Rf′弧于点1(即B点)。 5.画BGF等腰三角形部分: 以B点为圆心，f′长为半径画圆弧，以G点为圆心，GF长为半径画圆弧，两弧交于点F。 6.画BFM单向弯度的圆角部分：以F点为圆心，分别以e′和f′为半径画圆弧。以B点为圆心，1、2点弧长为半径画圆弧交Re′弧于点2，以点2为圆心，1、2点弧长为半径画圆弧交Re′弧于点3，以点3为圆心，1、2点弧长为半径画圆弧交Rf′弧于点4(即M点)。 7.画MFE等腰三角形部分: 以M点为圆心，f′长为半径画圆弧，以F点为圆心，FE长为半径画圆弧，两弧交于点E； 8.画MEA单向弯度的圆角部分：以E点为圆心，分别
天圆地方计算方法
天圆地方面积计算方法 天圆地方是我们机械加工的一个经典的例子，一般干过钳工的人都知道，还有上过技校的人可能也都学过，可是还有很多初学的人不知道，我们要计算的是天圆地方一种样子，如下图： 我们计算的这个部件具体情况如下：
1.地方的方是S=4380mm，方的高度是H=28 mm。 2.地方上表面到天圆顶面的垂直距离是H1=1170 mm。 3.天圆的圆的直径是D=3170 mm。 求的是在天圆顶面和地方上表面连接处的面积，这个面积分成了八块，两种形状，一种是圆台的外圈的四分之一，是由两条直线和天圆顶圆的周长的四分之一圆弧组成，是带弧状的倒三角。第二种是由地方上表面的边线和地方边线和边线的交点和天圆顶面圆四分之一处象限点的连线组成一个等腰三角形，我们要计算的就是这两种形状的面积，周长，展开图，和展开图的各个要素的具体情况。 第一种，如下：
此图是第一种形状，带弧状的倒三角展开后的形状，为什么是这样的形状呢，是因为带弧状的倒三角是圆台的四分之一面积，下面是圆台展开图：
我们要计算的是圆台的母线长和大圆锥的母线长，（我们说的大圆锥是地方对角线为底圆直径的圆锥）我们设大圆锥的母线长为R1，圆台的母线长为r1，圆台上圆锥的母线为r ，圆台高度为H1=1170mm ，大圆锥底面直径为R1=4380×2=6194。 求圆台的母线和大圆锥的母线： 1122222r H D S =+??????- r1=1912 2 /61942/317012=R r R1=(r2+r1)=（r2+1912） 3097 1585191222=+r r r2=2004 R1=3916 弧形三角形的圆弧周长为天圆周长的四分之一，L1=1/4L L=∏×D=3.14×3170≈9952 L1=1/4L=9952÷4=2488 小圆锥周长为L2 L=2×∏×r2=2×3.14×2004≈12585 圆弧三角形的展开面积在小圆锥的展开面积中占的的比例为Q ，只要知道圆弧三角形的圆弧在小圆锥的周长中占多少，因为圆一周是360度，先求得占多少比例就能知道圆弧三角形的圆弧在小圆锥中的圆心角A 是多少， Q=2488/12585≈0.198
天方地圆放样步骤 1
天方地圆放样步骤 1.先实际尺寸画出侧视图和俯视图，然后把俯视图上的1/4圆弧等分成3份。再把分出的各点（1、2、3、4）用直线（a、b、c、d)与F点相连。 （步骤相对应1-1图与1-2 图） 2.再画一条直线，取一点I,量取高度尺寸以I点为起点在直线上标注一点J。然后过I点画一条与其垂直相交线，量取直线a的长度以I点为起点在线上标注一点K，再量取直线b长度以I点为起点在直线标注一点L 。用直线e把K J两点相连，再用直线f把L J两
点相连。（步骤相对应1-3 图） 3. ①以方头一边的长度画出一条P Q直线，找出P Q直线中心点O画一条与其垂直相交线。②以点Q为圆心，直线e为半径（以下称 Qe圆弧）在垂直相交线上画圆弧相交于点7，用直线把7 Q两点相连。③以点Q为圆心，直线f为半径画圆弧（以下称 Qf圆弧）。再量取俯视图中的点1与点2之间的弦长（以下称1～2 弦长）为半径，点7为圆心画圆弧相交于点6，用直线把6 Q两点相连。④以点6为圆心，1～2弦长为半径画圆弧与Qf圆弧相交于点5，用直线把5 Q两点相连。⑤以点5为圆心，1～2弦长为半径画圆弧与Qe圆弧相交于点4，用直线把4 Q两点相连。⑥以点Q为圆心，点P为半径画圆弧，再以点4为圆心，点Q为半径画圆弧相交于点S，用直线把Q S两点相连。再用直线把点4与点S相连。⑦以点S为圆心，点4为半径画圆弧（以下称S4 圆弧），再以点S为圆心，直线f半径，画圆弧（以下称Sf 圆弧）。⑧以点4为圆心，1～2弦长为半径画圆弧与Sf圆弧相交于点3，用直线把3 S两点相连。⑨以点3为圆心，1～2弦长为半径画圆弧与Sf圆弧相交于点2，用直线把2 S 两点相连。⑩以点2为圆心，1～2弦长为半径画圆弧与S4圆弧相交于点1，用直线把1 S两点相连。 4.以点4为圆心，点O为半径画圆弧（以下称O4 圆弧），再以点S为圆心，O Q两点的长度为半径（即是1/2 边长）画圆弧与O4圆弧相交于点T，用直线把S T两点相连，再用直线把点1与点T相连。（步骤相对应1-4） 5.用线段把1 2 3 4 5 6 7依次连接，即得1/2展开图。（步骤相对应1-4）
管道弯头展开放样图作法资料

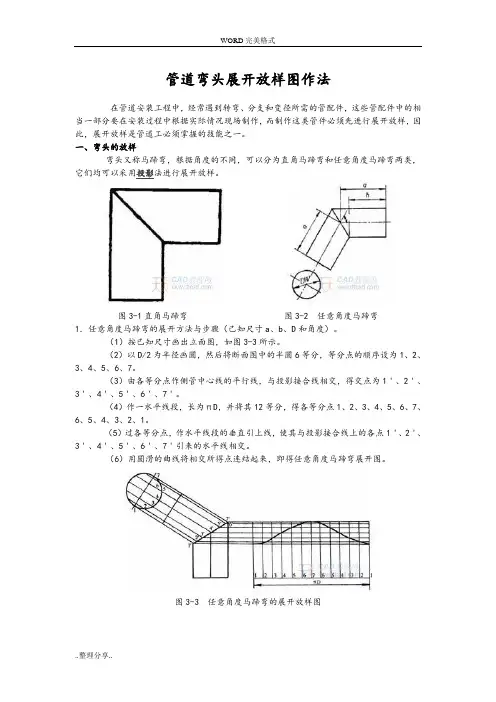

管道弯头展开放样图作法 在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。 一、弯头的放样 弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。 图3-1直角马蹄弯图3-2 任意角度马蹄弯 1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。 （1）按已知尺寸画出立面图，如图3-3所示。 （2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。 （3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。 （4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。 （5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。 （6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。 图3-3 任意角度马蹄弯的展开放样图
