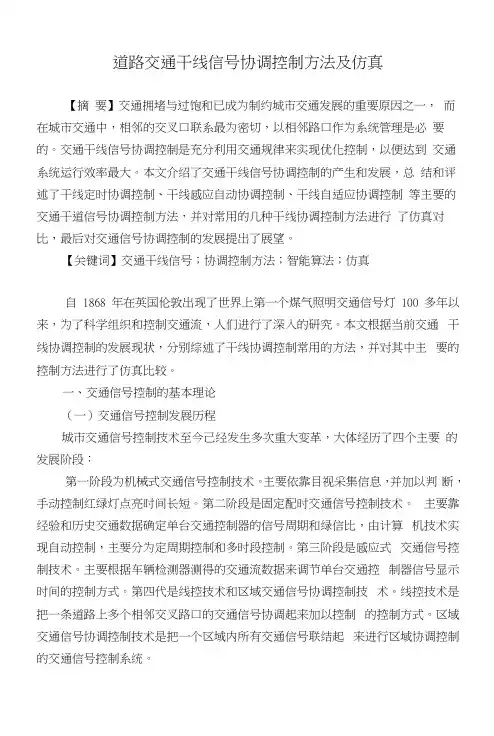

交通干线协调控制方法及仿真
交通仿真实验报告
交通仿真实验报告 篇一：交通仿真实验报告 目录 1 上机性质与目的.................................. 2 2 上机内容....................................... 2 3 交叉口几何条件、信号配时和交通流数据描述.......... 3 3.1 交叉口几何数据................................ 3 3.2 交叉口信号配时系统............................ 3 3.3 交叉口交通流数据.............................. 4 4 交叉口交通仿真.................................. 4 4.1 交通仿真步骤.................................. 4 4.2 二维输出..................................... 13 4.3 3D输出...................................... 14 5 仿真结果分析................................... 15 6 实验总结和体会 (15) 实验上机名称：信号交叉口仿真 1 上机性质与目的 本实验属于计算机仿真实验，借助仿真系统模拟平面信号交叉口场景，学生将完成从道路条件设计到信号相位配置等一系列仿真实验。 实验目的： 1. 了解平面信号交叉口在城市交通中的地位； 2. 了解平面信号交叉口的主要形式、规模等基本情况； 3. 了解交叉口信号相位配时及对交叉口通行能力的影响；
道路交通信号灯图解
道路交通信号灯使用说明书 第一节概述 道路交通信号灯是为了加强道路交通管理 , 减少交通事故 , 提高道路使用效率 , 从而改善交通状况的一种重要工具. 道路交通LED信号灯具有以下特点： ● 符合中华人民国GB14887标准中的技术指标； ● 拥有多项国家专利； ?高亮度 : 采用 LED 组装的灯芯色彩亮丽 ; ?低功耗 : 只有白炽灯的四分之一，仅 25VA ； ?长寿命 : 可达 50000 小时以上 ; ?调光控制 : 根据环境变化自动调节亮度 ; ?限流控制 : 自动校正负载电流 ; ?亮度均衡 : 设有平衡电流电路加上专门设计的光学部件，发光特别均匀；?严格老化 : 产品经长时间通电老化 , 性能更加稳定。 ● 防护等级大于 IP53 。 第二节性能指标 1 ．光学性能 1.1 光强分布 符合 GB14887 的要求 1.2 色度坐标 符合 GB14887 的相关要求，包括颜色视觉功能有缺陷的观察者所要达到的关规定 2 ．电气性能 2.1 工作电压AC220 ± 15% V 50 ± 2Hz 2.2 额定功率单灯 <15 W 2.3 绝缘电阻 >10M? 2.4 介电强度耐压 144 VAC 2.5 燃点寿命正常条件使用下可达 50000h
3. 物理、机械性能 3.1 抗风压符合 GB14887 的相关要求 3.2 抗振动符合 GB14887 的相关要求 3.3 防护等级大于 IP53 4. 适应环境 4.1 信号灯工作环境温度为 -40oС~50oС, 可耐 -40oС 和+80oС 的高低温测试 4.2 温度为25oС 时 , 空气相对湿度不大于 95% 第三节结构尺寸 1 ．道路交通信号灯总装图示： L 型支架安装 组合种类 a b c d e f h w ф 300 二灯600 1270 70 985 70 195 370* 130 三灯600 1620 70 1335 70 195 370 130 四灯600 1970 70 1685 70 195 370 130 五灯600 2320 70 2035 70 195 370 130 ф 300 二灯600 1445 70 1160 70 195 370 130
控制系统仿真与CAD 实验报告
《控制系统仿真与CAD》 实验课程报告
一、实验教学目标与基本要求 上机实验是本课程重要的实践教学环节。实验的目的不仅仅是验证理论知识，更重要的是通过上机加强学生的实验手段与实践技能，掌握应用 MATLAB/Simulink 求解控制问题的方法，培养学生分析问题、解决问题、应用知识的能力和创新精神，全面提高学生的综合素质。 通过对MATLAB/Simulink进行求解，基本掌握常见控制问题的求解方法与命令调用，更深入地认识和了解MATLAB语言的强大的计算功能与其在控制领域的应用优势。 上机实验最终以书面报告的形式提交，作为期末成绩的考核内容。 二、题目及解答 第一部分：MATLAB 必备基础知识、控制系统模型与转换、线性控制系统的计算机辅助分析 1. >>f=inline('[-x(2)-x(3);x(1)+a*x(2);b+(x(1)-c)*x(3)]','t','x','flag','a','b','c');[t,x]=ode45( f,[0,100],[0;0;0],[],0.2,0.2,5.7);plot3(x(:,1),x(:,2),x(:,3)),grid,figure,plot(x(:,1),x(:,2)), grid
2. >>y=@(x)x(1)^2-2*x(1)+x(2);ff=optimset;https://www.360docs.net/doc/523877091.html,rgeScale='off';ff.TolFun=1e-30;ff.Tol X=1e-15;ff.TolCon=1e-20;x0=[1;1;1];xm=[0;0;0];xM=[];A=[];B=[];Aeq=[];Beq=[];[ x,f,c,d]=fmincon(y,x0,A,B,Aeq,Beq,xm,xM,@wzhfc1,ff) Warning: Options LargeScale = 'off' and Algorithm = 'trust-region-reflective' conflict. Ignoring Algorithm and running active-set algorithm. To run trust-region-reflective, set LargeScale = 'on'. To run active-set without this warning, use Algorithm = 'active-set'. > In fmincon at 456 Local minimum possible. Constraints satisfied. fmincon stopped because the size of the current search direction is less than twice the selected value of the step size tolerance and constraints are satisfied to within the selected value of the constraint tolerance.
交通运输系统仿真实验报告
一、系统描述 1.1.系统背景 本系统将基于下面的卫星屏幕快照创建一个模型。当前道路网区域的两条道路均为双向，每个运动方向包含一条车道。Tapiolavagen路边有一个巴士站，Menninkaisentie路边有一个带五个停车位的小型停车场。 1.2.系统描述 （1）仿真十字路口以及三个方向的道路，巴士站，停车点；添加小汽车、公交车的三维动画，添加红绿灯以及道路网络描述符； （2）创建仿真模型的汽车流程图，三个方向产生小汽车，仿真十字路口交通运行情况。添加滑条对仿真系统中的红绿灯时间进行实时调节。添加分析函数，统计系统内汽车滞留时间，用直方图进行实时展示。 二、仿真目标 1、timeInSystem值：在流程图的结尾模块用函数统计每辆汽车从产生到丢弃的，在系统中留存的时间。 2、p_SN为十字路口SN方向道路的绿灯时间，p_EW为十字路口EW方向道路的绿灯时间。 3、Arrival rate：各方向道路出现车辆的速率（peer hour）。
三、系统仿真概念分析 此交通仿真系统为低抽象层级的物理层模型，采用离散事件建模方法进行建模，利用过程流图构建离散事件模型。 此十字路口交通仿真系统中，实体为小汽车和公交车，可以源源不断地产生；资源为道路网络、红绿灯时间、停车点停车位和巴士站，需要实施分配。系统中小汽车（car）与公共汽车（bus）均为智能体，可设置其产生频率参数，行驶速度，停车点停留时间等。 四、建立系统流程 4.1.绘制道路 使用Road Traffic Library中的Road模块在卫星云图上勾画出所有的道路，绘制交叉口，并在交叉口处确保道路连通。 4.2.建立智能体对象 使用Road Traffic Library中的Car type模快建立小汽车（car）以及公共汽车（bus）的智能体对象。 4.3.建立逻辑 使用Road Traffic Library中的Car source、Car Move To、Car Dispose、
城市道路交通信号控制方式适用规范
城市道路交通信号控制方式适用规范1范围 本标准规定了不同信号控制方式的适用基本原则、多相位控制方式设计原则以及采用不同控制方式的技术-经济评价方法。 本标准适用于城市道路交通信号控制方式的设计和建设。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GA/T 509-2004城市交通信号控制系统术语 3术语和定义 GA/T 509-2004中确立的术语和定义适用于本标准。 4单点多时段定时控制方式、单点感应控制方式、线协调控制方式、区域协调控制方式适用基本原则单点多时段定时控制方式、单点感应控制方式、线协调控制方式、区域协调控制方式均应根据交通需求和道路条件选定，并需进行技术-经济评价。 在选用某种控制方式时，宜采用计算机仿真技术进行分析比较和配时方案的优化。 4.1单点多时段定时控制方式适用原则 单点多时段定时控制方式是最基本、最经济的控制方式。 当交通状况符合总体流量稳定、变化比较规律的条件时，可选用此种控制方式。 4.2单点感应控制方式适用原则
4.2.1当单点控制的交叉口交通状况变化比较频繁且没有规律时，宜采用单点感应控制。 4.2.2单点感应控制一般在交叉口进口车道设置检测器或在人行横道线前设置行人按钮，信号配时参数可随检测到的信息而改变。 4.2.3单点感应控制分为半感应控制和全感应控制。 在支路流量比较小的信号控制交叉口或路段的人行横道处，可采用半感应控制。在支路上设置检测器或在人行横道处设置行人按钮，根据是否有交通需求而确定是否运行该相位，并根据交通需求情况确定相应相位时间。 在各进口流量相近，且变化较为频繁的信号控制交叉口宜采用全感应控制方式。若单个路口信号机有能力根据检测的实时交通状况进行配时优化，也可实现单点优化控制。 4.3线协调控制方式适用原则 4.3.1当需要在单点控制的基础上扩大控制范围，对若干连续交叉口形成的线路上进行协调控制以提高整体通行效率时，可采用线协调控制方式。 4.3.2采用此种控制方式时，针对若干连续交叉口设计一种相互协调的配时方案，通过时钟同步，各交叉口的信号机按预设方案协调运行。 4.3.3线协调控制方式应考虑相邻交叉口的距离。通常若路口间距离大于800 m以上时，会降低路口间的协调效果。 4.3.4线协调控制通常采用无电缆线协调控制方式。 交通状况符合总体流量稳定、变化比较规律的条件时，可选用此种控制方式，但不能适应随机性较强的交通。 采用此种控制方式，宜进行事前交通调查，根据调查结果设定控制参数，并应根据交通变化情况适时调整控制参数，以取得较好的控制效果。 无电缆线协调控制方式若适当设置检测器，应用感应控制，可根据交通需求调整绿信比，提高控制效果。 4.4区域协调控制方式适用原则
交通仿真实验报告
