硅片加工
硅片加工技术
1. 硅的主要性质：原子序数：14、现对原子质量：08.28、晶体结构：金刚石结构、熔点：℃1420、颜色：银白色。
2. 硅片按生产工艺分为：切割片、研磨片、化腐片和抛光片。
3. 硅片加工第一道工序：定向、滚磨开方。
4. 滚磨开方的设备：单晶切方滚磨机、带锯、线锯。
5. 硅单晶主参考面方位的确定方法：光图定向法和晶棱连线法。
6. 硅单晶定向切割可分为：多线切割和内圆切割。
7. 硅片的研磨方式有：单面研磨和双面研磨。
8.
硅片抛光的方法分为：机械抛光、化学抛光、化学机械抛光、最常用的方法是化学机械抛光。 9. 吸附分为：化学吸附和物理吸附。 10. 环境洁净度等级标准：美国联邦标准。 11. 硅片表面污染类型：有机杂质玷污、颗粒类杂质玷污和金属杂质玷污。 12. 化学试剂按纯度分为：优级纯、分析纯、化学纯。 13. 超声波清洗系统的组成：超声波电源、清洗槽和换能器。 14. 纯水制备系统的组成：预处理系统、初级处理系统和精处理系统。 15. 硅片电学参数：导电类型、电阻率、电阻率变化及电阻率条纹。 16. 硅晶体两种切割工艺比较：
内圆切割：内圆刀片、一片一片切割、刀缝m 350280μ→、品种变换简单方便、灵活，风险低、效率低、原料损耗高、硅片体型变大、加工参数一致性差。
线切割：钢丝切割线、整锭同时切割、线缝m 220180μ→、效率高、原料损耗小、硅片体型变小、加工参数一致性好、风险高。
17. 硅单晶内圆切割与多线切割的工艺过程：
内圆切割：
送清洗冲洗与去胶上机切割定向与校对粘结准备工作→→→→→。 多线切割：
送清洗冲洗去胶上机切割系统调整粘结定向准备工作→→→→→→。
18. 磨削液的作用：冷却、排渣、润滑、防锈。
19. 研磨工艺过程：
送清洗研磨设置修盘配置研磨液硅片厚度分选→→→→→。
20. 研磨前为什么要进行厚度分选？
答：经切割的硅片厚度较分散，为使研磨后的硅片厚度较一致，并且总厚度变化TTV 小，需要对切割后的硅片进行厚度分选，将厚度一致的硅片放在同盘进行研磨。
21. 硅边缘倒角的目的、形状、工艺过程。
答：硅片倒角的目的为了有效的释放内部应力、以减少后续的加工损伤；
倒角形状：圆弧形、梯形；
工艺过程：结束工作自动磨削校准调整准备工作→→→。
22. 硅片热处理的作用、范围、工艺条件、步骤。
答：
作用：
◆ 消除氧的施主效应；
◆ 释放应力；
范围：直拉非重掺硅片；
工艺条件：
◆ 温度：℃650左右；
◆ 时间：min 4030→。
步骤：结束工作出炉恒温入炉装片准备工作→→→→→。
23. 硅片化学减薄的作用与意义、方法、工艺过程
答：
作用与意义：
◆ 使硅片表面洁净；
◆ 提高抛光效率；
◆ 消除硅片内应力；
方法：酸腐蚀、碱腐蚀；
工艺过程：送检冲洗甩干化学腐蚀硅片厚度分选准备工作→→→→。
24. 抛光布垫技术要求、作用及存放。
答：
技术要求：
质地柔软；
吸水量大；
耐磨、耐化学腐蚀。
作用：存储及运输抛光液；
存放：
环境要求：
环境温度：℃2410→；
相对湿度：%50左右；
洁净等级：10000级。
平放存储；
避免过期存放而变质失效。
25. 硅片抛光方式，工艺过程。
答：
方式：碱性二氧化硅抛光；
工艺过程：结束工作取片精抛粗抛粘片厚度分选抛前准备→→→→→→。
26. 碱性二氧化硅抛光方法与原理。
答：
◆ 碱对硅的腐蚀反应；
◆ 胶粒见的吸附作用；
◆ 抛光衬垫与硅片的机械摩擦作用；
◆ 碱的络合作用。
27. 抛光速率的影响因素。
答：
抛光压力：在其他条件不变时，随着压力的提高，抛光速率也随之上升，但在实际生产中，当压力到达临界点时，若继续提高压力，抛光效率不但不会弄上升，反而会下降。 抛光温度：温度越高，化学反应速率越快，抛光速率越高；
PH 值：抛光速率与PH 值成指数函数关系，提高PH 值，可以加快硅片与抛光液的化学反应速率，提高抛光速率；
硅片晶体结构：不同型号、不同晶向及不同电阻率的硅片，其面密度及原子、结合力都不同，因此抛光过程中的化学腐蚀速率有所不同；
摩擦力：μρ=f ，μ为摩擦系数，ρ为抛光压力。
28. 抛光前为什么要进行厚度分选？
答：为了保证抛光后硅片的几何特性，需进行厚度分选，然后分档装片加工。
29. 硅片切割片、研磨片、抛光片清洗过程。
答：
切割片：结束工作甩干超声波清洗去除胶粘结剂和石墨准备过程→→→→。 研磨片：结束工作甩干超声波清洗浸泡粗洗准备工作→→→H →→F 。
抛光片：结束工作送检（二）清洗送检（一）
去蜡准备工作→→→→→。 30. 硅片检验的内容、方法、意义。
答：
内容：电学参数、结晶学参数、几何参数和表面洁净度参数；
方法：接触式和非接触式；
意义：预防，把关。
31. 硅片检验的环境条件：
答：
环境温度：℃℃523±
相对湿度：%65≤
电源：V V 10220±和V V 20380±，Z H 50交流电；
环境洁净度：10000100→级
光源：
高强度狭束光源：离光源mm 100处光照度ux l 216；
大面积散射光源：检测面上光照度为lux 630430→。
32. 当你领到一批硅片时，应如何实施研磨。
答：倒角
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点 简介 硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。 工艺过程综述 硅片加工过程包括许多步骤。所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。硅片加工的主要的步骤如表1.1的典型流程所示。工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。在以下的章节中，每一步骤都会得到详细介绍。 表1.1 硅片加工过程步骤 1.切片 2.激光标识 3.倒角 4.磨片 5.腐蚀 6.背损伤 7.边缘镜面抛光 8.预热清洗 9.抵抗稳定——退火 10.背封 11.粘片 12.抛光 13.检查前清洗 14.外观检查
15.金属清洗 16.擦片 17.激光检查 18.包装/货运 切片（class 500k） 硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。切片过程定义了平整度可以基本上适合器件的制备。 切片过程中有两种主要方式——内圆切割和线切割。这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。 切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。 硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。 激光标识(Class 500k) 在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。一台高功率的激光打印机用来在硅片表面刻上标识。硅片按从晶棒切割下的相同顺序进行编码，因而能知道硅片的正确位置。这一编码应是统一的，用来识别硅片并知道它的来源。编码能表明该硅片从哪一单晶棒的什么位置切割下来的。保持这样的追溯是很重要的，因为单晶的整体特性会随着晶棒的一头到另一头而变化。编号需刻的足够深，从而到最终硅片抛光完毕后仍能保持。在硅片上刻下编码后，即使硅片有遗漏，也能追溯到原来位置，而且如果趋向明了，那么就可以采取正确的措施。激光标识可以在硅片的正面也可在背面，尽管正面通常会被用到。
半导体工艺与制造技术习题答案(第四章 离子注入)
第四章 离子注入与快速热处理 1.下图为一个典型的离子注入系统。 （1）给出1-6数字标识部分的名称，简述其作用。 （2）阐述部件2的工作原理。 答：（1）1：离子源，用于产生注入用的离子； 2：分析磁块，用于将分选所需的离子； 3：加速器，使离子获得所需能量； 4：中性束闸与中性束阱，使中性原子束因直线前进不能达到靶室； 5：X & Y 扫描板，使离子在整个靶片上均匀注入； 6：法拉第杯，收集束流测量注入剂量。 （2）由离子源引出的离子流含有各种成分，其中大多数是电离的，离子束进入一个低压腔体内，该腔体内的磁场方向垂直于离子束的速度方向，利用磁场对荷质比不同的离子产生的偏转作用大小不同，偏转半径由公式： 决定。最后在特定半径位置采用一个狭缝，可以将所需的离子分离出来。 2.离子在靶内运动时，损失能量可分为核阻滞和电子阻滞，解释什么是核阻滞、电子阻滞？两种阻滞本领与注入离子能量具体有何关系？ 答：核阻滞即核碰撞，是注入离子与靶原子核之间的相互碰撞。因两者质量是同一数量级，一次碰撞可以损失很多能量，且可能发生大角度散射，使靶原子核离开原来的晶格位置，留下空位，形成缺陷。 电子阻滞即电子碰撞，是注入离子与靶内自由电子以及束缚电子之间的相互碰撞。因离子质量比电子质量大很多，每次碰撞损失的能量很少，且都是小角度散射，且方向随机，故经多次散射，离子运动方向基本不变。 在一级近似下，核阻滞本领与能量无关；电子阻滞本领与能量的平方根成正比。 1 2 3 4 5 6
3.什么是离子注入横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？ 答：离子注入的横向效应是指，注入过程中，除了垂直方向外，离子还向横向掩膜下部分进行移动，导致实际注入区域大于掩膜窗口的效应。 B的横向效应更大，因为在能量一定的情况下，轻离子比重离子的射程要深且标准差更大。 4.热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。 答：离子注入后会对晶格造成简单晶格损伤和非晶层形成；损伤晶体空位密度要大于非损伤晶体，且存在大量间隙原子核其他缺陷，使扩散系数增大，扩散效应增强；故虽然热退火温度低于热扩散温度，但杂质的扩散也是非常明显的，出现高斯展宽与拖尾现象。 5.什么是离子注入中常发生的沟道效应（Channeling）和临界角？怎样避免沟道效应？ 答：沟道效应，即当离子入射方向平行于主晶轴时，将很少受到核碰撞，离子将沿沟道运动，注入深度很深。由于沟道效应，使注入离子浓度的分布产生很长的拖尾；对于轻原子注入到重原子靶内是，拖尾效应尤其明显。 临界角是用来衡量注入是否会发生沟道效应的一个阈值量，当离子的速度矢量与主要晶轴方向的夹角比临界角大得多的时候，则很少发生沟道效应。临界角可用下式表示： 6.什么是固相外延（SPE）及固相外延中存在的问题？ 答：固相外延是指半导体单晶上的非晶层在低于该材料的熔点或共晶点温度下外延再结晶的过程。热退火的过程就是一个固相外延的过程。 高剂量注入会导致稳定的位错环，非晶区在经过热退火固相外延后，位错环的最大浓度会位于非晶和晶体硅的界面处，这样的界面缺陷称为射程末端缺陷。若位错环位于PN结耗尽区附近，会产生大的漏电流，位错环与金属杂质结合时更严重。因此，选择的退火过程应当能够产生足够的杂质扩散，使位错环处于高掺杂区，同时又被阻挡在器件工作时的耗尽区之外。 7.离子注入在半导体工艺中有哪些常见应用？ 答：阱注入、VT调整注入，轻掺杂漏极（LDD），源漏离子注入，形成SOI结构。 8.简述RTP设备的工作原理，相对于传统高温炉管它有什么优势？ 答：RTP设备是利用加热灯管通过热辐射的方式选择性加热硅片，使得硅片在极短的时间内达到目标温度并稳定维持一段时间。相对于传统高温炉管，RTP设备热处理时间短，热预算小，冷壁工艺减少硅片污染。 9.简述RTP在集成电路制造中的常见应用。 答：RTP常用于退火后损失修复、杂质的快速热激活、介质的快速热加工、硅化物和接触的形成等。 10.采用无定形掩膜的情况下进行注入，若掩膜/衬底界面的杂质浓度减少至峰值
单晶硅片从切片到抛光清洗的工艺流程

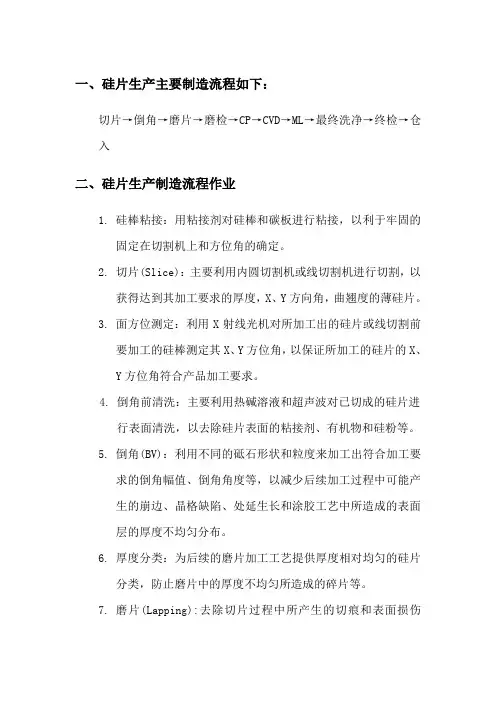

一、硅片生产主要制造流程如下： 切片→倒角→磨片→磨检→CP→CVD→ML→最终洗净→终检→仓入 二、硅片生产制造流程作业实习 1.硅棒粘接：用粘接剂对硅棒和碳板进行粘接，以利于牢固的 固定在切割机上和方位角的确定。 2.切片(Slice)：主要利用内圆切割机或线切割机进行切割，以 获得达到其加工要求的厚度，X、Y方向角，曲翘度的薄硅片。 3.面方位测定：利用X射线光机对所加工出的硅片或线切割前 要加工的硅棒测定其X、Y方位角，以保证所加工的硅片的X、 Y方位角符合产品加工要求。 4.倒角前清洗：主要利用热碱溶液和超声波对已切成的硅片进 行表面清洗，以去除硅片表面的粘接剂、有机物和硅粉等。 5.倒角(BV)：利用不同的砥石形状和粒度来加工出符合加工要 求的倒角幅值、倒角角度等，以减少后续加工过程中可能产 生的崩边、晶格缺陷、处延生长和涂胶工艺中所造成的表面 层的厚度不均匀分布。 6.厚度分类：为后续的磨片加工工艺提供厚度相对均匀的硅片 分类，防止磨片中的厚度不均匀所造成的碎片等。 7.磨片(Lapping):去除切片过程中所产生的切痕和表面损伤
