控制调节阀的阀门定位器选型指南

阀门定位器(又称：气动阀门定位器）是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。

在众多的控制应用场合中，阀门定位器是调节阀最重要的附件之一。尤其是对于某个特定的应用场合，如果要

选择一个最适用阀门定位器，那么就应注意考虑下列因素：

1)阀门定位器能否实现“分程(Split_ranging)”实现“分程”是否容易、方便?具备“分程”功能就意味着阀门

定位器只对输入信号的某个范围(如：4～12mA或0.02～0.06MPaG)有响应。因此，如果能“分程”的话，就可以根据实际需要，只用一个输入信号实现先后控制两台或多台调节阀。

2)定位器的零点和量程的调校是否容易、方便?是不是不用打开盒盖就可以完成零点和量程的调校?但值得注意

的是：有时候为了避免不正确的(或非法的)操作，这种随意就可进行调校的方式需要被禁止。

3)阀门定位器的零点和量程的稳定性如何?如果零点和量程容易随着温度、振动、时间或输入压力的变化而产

生漂移的话，那么阀门定位器就需要经常地被重新调校，以确保调节阀的行程动作准确无误。

4)阀门定位器的精度在理想工况下，对应某一输入信号，调节阀的内件(TrimParts,包括球体/阀芯、阀杆、阀座

等)每次都应准确地定位在所要求的位置，而不管行程的方向或者调节阀的内件承受多大的负载。

5)阀门定位器对空气质量的要求如何?由于只有极少数供气装置能提供满足ISA标准(有关仪表用空气质量的标

准：ISA标准F7.3)所规定的空气，因此，对于气动(或电-

气)阀门定位器，如果要经受得住现实环境的考验，就必须能承受一定数量的尘埃、水汽和油污。

6)零点和量程的标定两者是相互影响还是相互独立?如果相互影响，则零点和量程的调校就需要花费更多的时

间，这是因为调校人员必须对这两个参数进行反复调整，以便逐步地达到准确的设定。

7)阀门定位器是否具备“旁路”，可允许输入信号直接作用于调节阀?这种“旁路”有时可简化或者省去执行

机构装配设定的校验，如：执行机构的“支座组件设定”和“弹簧座负载设定”――这是因为在许多情况下，一些气动调节器的气动输出信号与执行机构的“支座组件设定”完全吻合匹配，用不着对其再进行设定(其实，在这种情况下，阀门定位器完全可以省去不用。当然，如果选用了，那么也可利用阀门定位器的“旁路”使气动调节器的气动输出信号直接作用于调节阀)。另外，具备“旁路”有时也可允许在线的对阀门定位器进行有限度的调校或维修维护(即利用阀门定位器的“旁路”使调节阀继续保持正常工作，无须强制调节阀离线)。

8)阀门定位器的作用是否快速?空气流量(Airflow)愈大(阀门定位器不断的比较输入信号和阀位，并根据它们之

间的偏差，调节其本身的输出。如果阀门定位器对这种偏差响应快速，那么单位时间里空气的流动量就大)，调节系统对设定点和负载变化的响应就愈快――这意味着系统的误差(滞后)愈小，控制品质愈佳。

9)阀门定位器的频率特性(或称频率响应，FrequencyResponse――即G(jω)，系统对正弦输入的稳态响应)是什

么?一般来说，频率特性愈高(即对频率响应的灵敏度愈高)，控制性能就愈好。但必须注意：频率特性应采用稳定的实验方法而非理论方法来确定，并且在评估测定频率特性时，应将阀门定位器和执行机构合并起来考虑。

10)阀门定位器的最大额定供气压力是多少?例如：有些阀门定位器的最大额定供气压力只标定为501b/in2(即：

50psi,lpsi=0.070kgf/cm2≈6.865kPa)，如果执行机构的额定操作压力高于501b/in2，那么阀门定位器就成了执行机构输出推动力的制约因素。

11)当调节阀与阀门定位器装配组合后，它们的定位分辨率(PositioningResolution)如何?这对调节系统的控制品

质有非常明显的作用，因为分辨率越高，调节阀的定位就越接近理想值，因调节阀过调而造成的波动变化就可以得到扼制，从而最终达到限制被调节量周期性变化的目的。

12)阀门定位器的正反作用转换是否可行?转换是否容易?有时这个功能是必要的。例如，要把一个“信号增加

――阀门关”的方式改为“信号增加――阀门开”的方式，就可使用阀门定位器的正反作用转换功能。

13)阀门定位器内部操作和维护的复杂程度如何?众所周知，部件越多，内部操作结构越复杂，对维护(修)人员

的阀门技术培训就越多，而且库存的备品备件就越多。

14)阀门定位器的稳态耗气量这个参数对于某些工厂装置很关键，而且可能是一个限制因素。

15)当然，在评价和选用阀门定位器时，其他因素也应考虑。譬如：阀门定位器的反馈连杆机构(FeedbackLinka ge)要能真实的反应阀芯的位置；另外，阀门定位器必须坚固耐用，具备抗环境保护和防腐能力，而且安装连接简易方便。我国水电站和泵站水机磨蚀现状。

原文地址：https://www.360docs.net/doc/5c17490557.html,/tech/13503.html

韭菜的营养价值及韭菜的功效作用

韭菜的营养价值及韭菜的功效作用甘温无毒。含有丰富的维生素A、Bl2、C及钙、铁、磷等，还含较多的纤维素。具有活血通络、温肾壮阳、补中通便之功。尤适用于老年男性脾肾虚寒引起的腰酸脚软，下肢浮肿、小便清长、阳痿早泄、性功能减退及畏寒肢冷等症。韭菜还有良好的通便作用，运用于体寒之高血压、高血脂、冠心病等症。韭菜的营养价值及韭菜的功效作用韭菜又名壮阳草、赶阳草、长生草、起阳草。韭菜属百合科植物韭的叶，多年生宿根蔬菜。原产东亚，我国栽培历史悠久，分布广泛，尤以东北所产者品质较佳。非菜的种类可分为叶用、花用和花叶兼用三种。叶用韭菜的叶片较宽而柔软，抽苔少，以食叶为主。花韭的叶片短小而硬，抽花苔较多，以采花茎为主，花叶兼用的花叶均佳，我国栽培的以此类占多数。由于叶型的不同又可分为宽叶韭与细叶韭两种。宽叶韭，性耐寒，又名口韭，在北方栽培的较多。叶宽而柔软，叶色淡绿，纤维少，品质优，但香味不及细叶韭;细叶韭，性耐热，多在南方栽培。叶片狭小而长，色深绿，纤维较多，富有香味。温室避光栽培的韭菜又称韭黄，其根圆，白色，叶呈淡黄色，微带土味，叶嫩柔软，但不如韭菜清香。

韭菜，在北方是过年包饺子的主角。其颜色碧绿、味道浓郁，无论用于制作荤菜还是素菜，都十分提味。韭菜营养价值 1、补肾温阳：韭菜性温，味辛，具有补肾起阳作用，故可用于治疗阳痿、遗精、早泄等病症; 2、益肝健胃：韭菜含有挥发性精油及硫化物等特殊成分，散发出一种独特的辛香气味，有助于疏调肝气，增进食欲，增强消化功能; 3、行气理血：韭菜的辛辣气味有散瘀活血，行气导滞作用，适用于跌打损伤、反胃、肠炎、吐血、胸痛等症; 4、润肠通便：韭菜含有大量维生素和粗纤维，能增进胃肠蠕动，治疗便秘，预防肠癌。#p#副标题#e# 韭菜适用人群一般人群均能食用。 1、适宜便秘、产后乳汁不足女性、寒性体质等人群; 2、多食会上火且不易消化，因此阴虚火旺、有眼病和胃肠虚弱的人不宜多食。韭菜用法用量 1、韭菜可以炒、拌，做配料、做馅等。 2、春节食用有益于肝。初春时节的韭菜品质最佳，晚秋的次之，夏季的最差，有“春食则香，夏食则臭”之说。 3、隔夜的熟韭菜不宜再吃。 4、韭菜与虾仁配菜，能提供优质蛋白质，同时韭菜中的粗纤维可促进胃肠蠕动，保持大便通畅。 5、食疗若用鲜韭汁，则因其辛辣刺激呛口，难以下咽，需用牛奶1杯冲入韭汁20～30克，放白糖调味，方可咽下，胃热炽盛者则不宜多食。

浅谈阀门定位器的工作原理和使用

浅谈阀门定位器的工作原理和使用气动薄膜调节阀调节阀从它的名称则可知晓一些信息，关键词调节二字它的调节范围0～100%之间任意调节。细心的朋友应该发现，每台调节阀的脑袋下面都挂着一个装置，熟悉的肯定知道，这就是调节阀的心脏，阀门定位器，通过这个装置可调节进入脑袋（气动薄膜）内气量，可以精准的控制阀门的位置。阀门定位器有智能式定位器和机械式定位器，今天讨论的是后者机械式定位器，与图片所示的定位器一样的。机械式气动阀门定位器的工作原理阀门定位器结构示意图

图中基本将机械式气动阀门定位器的部件一一说清楚，接下来就是看它如何工作的？气源来自于空压站的压缩空气，在阀门定位器气源进口前段还有一个空气过滤减压阀，用于压缩空气的净化。从减压阀出口的气源从阀门定位器进入，至于多少气量进入阀门的膜头，根据控制器的输出信号决定。控制器输出的电信号是4～20mA，气动信号是20Kpa~100Kpa，从电信号到气信号是通过电气转换器进行的。当控制器输出的电信号转变为与之相对应的气信号时，然后将转换后的气信号作用在波纹管上。杠杆2则绕着支点运动，杠杆2下段向右运动靠近喷嘴。喷嘴的背压增加，经过气动放大器放大后（图中那个带小于符号的部件），将气源的一部分送入到气动薄膜的气室，阀杆带着阀芯向下自动逐渐将阀门开度变小。此时，与阀杆相连的反馈杆（图中摆杆）绕着支点向下移动，使轴的前端向下移动，与其连接的偏心凸轮做逆时针旋转，滚轮顺时针旋转向左移动，从而拉伸反馈弹簧。由于反馈弹簧拉伸杠杆2下段向左移动，此时就会与作用在波纹管上的信号压力达到力平衡，于是阀门就固定在某个位置不动作了。通过上面的介绍，应该对机械式阀门定位器有一定的了解，有机会的时候再操作一边最好是能够动手拆卸一次，加深定位器每个零件的位置及每个零件的名。因此，机械式阀门的浅谈告一段落，接下来进行知识的扩展，让对调节阀有个更深层次的认知。

ABB定位器和FISHER阀门定位器调试步骤与方法

ABB定位器和FISHER阀门定位器调试步骤与方法一、ABB定位器调试步骤： 1、定位器面板设置： 2、内部接线（4根）反馈和指令线。

3、调试前的重要参数切换方式：（1）切换就地、远方。按住MODE键不要松开，再点击↑↓键可以进行切换。（2）用（1）的方式进入1.1（远方控制）1.2（就地控制）（3）若要实现快开，则先按住↑键再按键↓键；实现快关，则先按住↓键再按住↑键，方可完成操作。（4）用（1）的方式进入1.3，出现单词SENS-POS，其意思是显示调节定位器后连杆与后旋钮弧度保持在对称的范围内。 4、调试步骤（1） P1.0：将↑↓键同时按,然后点击”ENTER”键，出现单词“LINEAR”调节角行程和直行程。（2）P1.1：按住MODE键，点击↑↓键，进入P1.1菜单。常按ENTER键3S,然后面板显示倒数计时为0后松开，就出现自整定，直到出现完成“COMPIETE”单词。（3）P1.4：退出（EXIT）会显示“保存”和“不保存”，按住“ENTER”3S,则保存调试，若不保存，直接按↑键，退出到“放弃”单词，然后再按住“ENTER”3S，退出。（4）P2.3出现REVERSE单词，显示的是调节阀门和定位器的正反作用。（5）P3.2出现CW/CCW单词，调节的是DCS和就地

定位器指令的正反作用。（6）P3.3出现EXIT单词，意思为退出。（7）P8.2出现DIGEET单词，则调节的是DCS和就地定位器反馈的正反作用。以上参数为重要参数调试步骤，详情请查看说明书！二、FISHER阀门定位器 DVC6000调试步骤：打开275/375手操器从主菜单（Main Menu）选择Hart应用（HART Application）从On line找到该定位器。依次进入Setup&Diag ——Detailed Setup——Mode——

阀门定位器原理与调节(优选材料)

阀门定位器原理与调节第一章气动阀门定位器气动阀门定位器的原理图如下：（气关阀正作用）气动阀门定位器实物图如下：

气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。如图上图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时，一定的信号压力就与一定的阀门位置相对应。以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。要改变正反作用，Fisher的阀只需要把里面的调节盘拨到另一侧即可。一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。至于气开阀，由于是在膜盒下面通气，需要将如图中的凸轮反转。

第二章电气阀门定位器由于现在DCS在现场使用越来越多，很多控制器都是使用了中控系统的控制器，所以中控到现场的都是4-20mA的电信号，到现场又需要阀动作的比较快。虽然阀门定位器由最初的气/气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位器、区域总线阀门定位器，但它们的基本原理和主要功能都没有大的改变。

阀门定位器选型指南

阀门定位器选型指南 -------------------------------------------------------------------------------- 在众多的控制应用场合中，阀门定位器是调节阀最重要的附件之一。尤其是对于某个特定的应用场合，如果要选择一个最适用的(或者说最佳的)阀门定位器，那么就应注意考虑下列因素： 1)阀门定位器能否实现“分程(Split_ranging)”?实现“分程”是否容易、方便?具备“分程”功能就意味着阀门定位器只对输入信号的某个范围(如：4～12mA或0.02～0. 06MPaG)有响应。因此，如果能“分程”的话，就可以根据实际需要，只用一个输入信号实现先后控制两台或多台调节阀。 2)零点和量程的调校是否容易、方便?是不是不用打开盒盖就可以完成零点和量程的调校?但值得注意的是：有时候为了避免不正确的(或非法的)操作，这种随意就可进行调校的方式需要被禁止。 3)零点和量程的稳定性如何?如果零点和量程容易随着温度、振动、时间或输入压力的变化而产生漂移的话，那么阀门定位器就需要经常地被重新调校，以确保调节阀的行程动作准确无误。 4)阀门定位器的精度如何?在理想情况下，对应某一输入信号，调节阀的内件(Tri m Parts,包括阀芯、阀杆、阀座等)每次都应准确地定位在所要求的位置，而不管行程的方向或者调节阀的内件承受多大的负载。 5)阀门定位器对空气质量的要求如何?由于只有极少数供气装置能提供满足ISA 标准(有关仪表用空气质量的标准：ISA标准F7.3)所规定的空气，因此，对于气动(或电-气)阀门定位器，如果要经受得住现实环境的考验，就必须能承受一定数量的尘埃、水汽和油污。 6)零点和量程的标定两者是相互影响还是相互独立?如果相互影响，则零点和量程的调校就需要花费更多的时间，这是因为调校人员必须对这两个参数进行反复调整，以便逐步地达到准确的设定。 7)阀门定位器是否具备“旁路(Bypass)”，可允许输入信号直接作用于调节阀?这种“旁路”有时可简化或者省去执行机构装配设定(Actuator Settings)的校验，如：执行机构的“支座组件(Benchset)设定”和“弹簧座负载(Seat Load)设定”――这是因为在许多情况下，一些气动调节器的气动输出信号与执行机构的“支座组件设定”完全吻合匹配，用不着对其再进行设定(其实，在这种情况下，阀门定位器完全可以省去不用。当然，如果选用了，那么也可利用阀门定位器的“旁路”使气动调节器的气动输出信号直接作用于调节阀)。另外，具备“旁路”有时也可允许在线的对阀门定位器进行有限度的调校或维修维护(即利用阀门定位器的“旁路”使调节阀继续保持正常工作，无须强制调节阀离线)。 8)阀门定位器的作用是否快速?空气流量(Airflow)愈大(阀门定位器不断的比较输入信号和阀位，并根据它们之间的偏差，调节其本身的输出。如果阀门定位器对这种偏差响应快速，那么单位时间里空气的流动量就大)，调节系统对设定点(Set

SAMSON阀门定位器

SAMSON的阀门定位器也跟随着控制技术的发展，经历了由气动、电动、数字、发展到现在的区域总线阀门定位器。在世界同类产品中，SAMSON 的阀门定位器以它的结构紧凑、耗气量低、工作可靠、定位器中可选附加功能多等优势得到了大家广泛的好评。为了便于大家讨论，我们首先复习一下定位器中的基本自控元件。定位器中基本自控元件介绍——电/气转换器原理随着仪表技术的发展，气动仪表领域已逐步被电动仪表和计算机控制所占领，现在只有在一些特殊的场合还在使用气动仪表，作为仪表中的阀门附件“定位器”也由原来的气动阀门（P/P）定位器逐步由电/气（E/P）阀门定位器所代替。那么在电/气阀门定位器中输入的电信号是如何转换成气信号的呢？我们以SAMSON 6111 型电/气转换器为例介绍一下它的工作原理(见图1)：图1 Function Diagram of 6111

图1A Type 4763 气动功率放大器（8）在设计时；选用合适的弹簧力（8.2），使当输入信号为0 mA 时保持输出PA 在100mbar ，这样输出的压力通过恒节流孔（8.4）使喷嘴（7）内有一定的背压。当输入的信号增加时；通电的线圈（2）切割永久磁铁（3）的磁力线，产生向上的力→挡板（6）靠近喷嘴（7）使背压（PK）增加→膜片（8.3）↓→打开阀芯（8.5）→输出PA↑。当输入信号减少时；挡板（6）离开喷嘴（7）→背压（PK）减少→输出压力（PA）作用下膜片（8.3）↑→阀芯（8.5）关死→输出压力通过阀芯（8.5）释放。当PA 同PK 平衡时输出压力保持不变；这时电信号在线圈（2）中产生的力也同背压（PK）取得平衡。这样输入的电信号就转换成气信号了。定位器的组成以SAMSON 的4763 电/气阀门定位器（图1A）为例，定位器主要组成部分见图2。

西门子阀门定位器操作技巧介绍材料

西门子阀门定位器操作手册压电阀介绍： 1、引言传统的气动阀中大量使用了电磁铁作为电－机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。作为电－机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。把压电材料的电－机械转换特性引入到气动阀中，作为气动阀的电－机械转换级，这是一项不同于传统气动阀的全新技术。采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。 2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。两者通称为压电效应。1880 年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。压电式气动换向阀即是利用压电逆效应而研制的。 3、压电技术在气动阀中的应用 1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。如下图所示的微型二位三通换向阀，1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。当没有外加电场作用时，阀处于：图1 状态：进气口关闭，输出气口2 经排气口3 通大气。当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3，同时进气口1 和输出气口2 连通。这样就完全实现了传统二位三通电磁换向阀的功能。图1 图2 2、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，利用这一特点，可以开发出比例调压阀。如图3 所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1 与输出气口2 之间及输出气口2 与排气口3 之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。由于压电阀片在变形过程中不受机械摩擦力，且压电阀片有响应快功耗低的特点，基于压电阀片的电气比例调压阀很多性能优于传统的比例调压阀。例如其没有死区，压力可以从零开始连续调节；其响应快，可满足高速系统的应用要求；其功耗低，对电源功率要求低。图3

各种阀门型号大全

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。 2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很

ABB阀门定位器调试

ABB阀门定位器简易调试菜单接线 +11 -12 控制信号输入端子(DC4---20mA，负载电阻 Max.410欧姆) +31 -32 位置返馈输出端子(DC4---20Ma，DCS+24V供电) 一、检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）： ?按住MODE键。 ?并同时点击?或?键，直到操作模式代码1.3显示出来。 ?松开 MODE键。 ?使用?或?键操作，使执行器分别运行到两个终端位置，记录两终端角度

?两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28o--- +28o之内。角行程应用范围在 -57o--- +57o之内。全行程角度应不小于25o 二：菜单切换 1.切换至参数配置菜单 ?同时按住?和?键 ?点击ENTER键 ?等待3秒钟，计数器从3计数到0，松开?和?键程序自动进入P1.0配置菜单（使用?和?键选择定位器安装形式为直行程或角行程。角行程安装形式(rotary)：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心, 一般角位移为90o直行程安装形式(linear)：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60o, 用于驱动直行程阀门气动执行器。）注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。出厂时的缺省设置为：linear 2、从配置功能菜单中选择第其它组参数

阀门定位器的工作原理与结构(很详细的介绍)

阀门定位器的工作原理与结构(很详细的介绍) -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

阀门定位器的工作原理与结构阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。阀门定位器(图1) 阀门定位器的原理：反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。智能阀门定位器结构如下图所示，其中虚线内为定位器部分，右侧为气动执行机构。控制和驱动电路，以及位置反馈传感器的数据采集电路，均位于定位器内的电路板中。控

制电路主要完成控制信号和位置反馈信号的数据采集与处理工作，同时形成稳定输出电压。驱动电路用于PWM电流滤波后的功率放大。喷嘴挡板、喷嘴以及相应组件构成了I/P 转换器，实现电气转换。调节喷嘴挡板和喷嘴的间距，通过气体放大器，完成对输出气体的调节。反馈杆和位置反馈传感器，完成气动执行机构位移的检测，并组成完整的闭环控制系统。智能阀门定位器结构图(图2)

阀门定位器讲解

智能电气阀门定位器在实际中的应用一、前言电气阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。其在电气阀门定位器中的应用使智能定位器的性能和功能有了一个大的飞跃。二、智能电气阀门定位器与传统定位器的对比 2.1 传统电气阀门定位器的工作原理电气阀门定位器经过几十年的发展，各公司产品虽不尽相同，但基本原理大致相似，下面画简图进行说明。其基本结构见图1: 反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。 2.2 智能电气阀门定位器工作原理虽然智能电气阀门定位器与传统定位器从控制规律上基本相同，都是将输入信号与位置反馈进行比较后对输出压力信号进行调节。但在执行元件上智能定位器和传统定位器完全不同，也就是工作方式上二者完全不同。智能定位器以微处理器为核心，利用了新型的压电阀代替传统定位器中的喷嘴、挡板调压系统来实现对输出压力的调节。目前有很多厂家生产智能型电气阀门定位器，西门子公司的SIPATT PS2系列智能电气阀门定位器比较典型，具有一定代表性，下面以就以SIPART PS2系列定位器为例，对智能定位器的工作原理进行说明，其基本结构如图2所示: 其具体工作原理如下: 由阀杆位置传感器拾取阀门的实际开度信号，通过A/D转换变为数字编码信号，与定位器的输入(设定)信号的数字编码在CPU 中进行对比，计算二者偏差值。如偏差值超出定位精度，则CPU输出指令使相应的开/关压电阀动作，即:当设定信号大于阀位反馈时，升压压电阀V一l打开，

电气阀门定位器YT系列电气阀门定位器智能反馈模块详细调试说明

电气阀门定位器智能信号模块使用调试方法一、模块简介（电气）阀门定位器智能模块是新一代电气阀门定位器信号处理模块。与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。内部设计有LED 工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。如图所示，EP 端为定位器指令输入端，用于输入4?20mA 的指令信号 PTM 端接直流24V 稳压电源，如串接电流表或电流传感器，可观察到电流变化。电气连接

PTM 端必须接直流稳压电源，严禁使用未经整流稳压的电源。注意事项：推荐使用直流24V 开关稳压电源。、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。三、调试方法1．电气连接分别在EP端和PTM端连接好4?20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA 电流档）以便观察PTM 端反馈信号电流。注意事项：尽量不要直接连接DCS 系统调试，除非能确保DCS 系统是绝对完好，以便尽快完成智能模块的调试。观察电流表读数：此时电流表读数应为4mA 左右至20mA 左右之间任意一个数值。 2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“ + ”或“－” 键调整电流，使电流值符合要求。 3.反馈信号4mA （0%）位置调整调整EP 端输入信号大小，使阀门处于需要反馈4mA 信号（即0％）的位置。按“+”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。观察电流表读数：如电流表读数从4mA 跳至8mA 左右，即表示需要反馈4mA 信号（即0％）的位置已确认完毕。模块等待反馈8mA 信号（即25％）的位置的确认。

几种常见阀门定位器的调校方法

几种常见阀门定位器的调校方法阀门定位器概述 (1) 电-气阀门定位器VP200（横河）的调校说明 (2) 智能阀门定位器 AVP系列（山武）调校说明 (3) 智能阀门定位器 SIEMENS（西门子）调校说明 (7) 智能阀门定位器DVC系列（费希尔）调试说明 (27)

一、阀门定位器概述：阀门定位器：是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。一般可分为以下三种：气动阀门定位：此阀门定位器无电路部分，一般和电-气转换器配合使用，才能实现自动控制功能。比如Pignone(化肥装置尿素单元PV-1026)、PARCOL(化肥装置尿素单元PV-1026)，由于其无法单独实现自动控制，气路繁琐，控制精度低等缺点，逐渐被淘汰。电-气阀门定位：由于其价格低廉，调校方便，输出稳定等特点，目前仍被广泛使用。比如VP200(合成氨装置甲醇洗单元和液氮洗单元)等。智能阀门定位：是目前使用最为广泛的阀门定位器，控制过程中利用智能阀门定位器可实现高品质调节，增加过程控制的精确性和稳定性。比如SIEMENS、DVC2000-6000系列、AVP100-300系列等。

二、电-气阀门定位器VP200（横河）的调校步骤： 1、检查气路、电路是否满足定位器工作要求； 2、给定12mA信号，将反馈杆调整至水平位置，并紧固； 3、给定8mA信号，通过零位调节螺母将零位调节至对应值； 4、给定16mA信号，通过量程调节螺母将量程调节至对应值； 5、给定4mA信号，检查阀门全关位置，必要时进行微调； 6、给定20mA信号，检查阀门全开位置；必要时进行微调； 7、给定4mA（或20mA）、8mA（或16mA）、12mA、4mA（或 20mA）、16mA（或8mA）、20mA（或4mA）进行刻度验证，必要时进行微调。说明：1、通过量程调节螺母可以改变定位器的作用方式。 2、取用8mA和12mA信号，分别调整零位和量程，是因为8mA和12mA均有上下刻度值，可以明显反应零位和量程的位置，而4mA向下下没有刻度（和20mA向上也没有刻度值），不宜采用4mA和20mA来调节零位和量程。 3、定位器调校时,必须保证阀门能够完全关闭,有时候虽然给定4mA(或20mA)信号,阀门仍然有开度。 4、气动阀门定位器和电-气阀门均属机械式阀门定位器，因此调校方法类似，不再详细介绍。

几种阀门定位器工作原理的介绍

几种阀门定位器工作原理介绍：气动阀门定位器（一）气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。如图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆(摆杆)绕支点转动，连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时，一定的信号压力就与

一定的阀门位置相对应。以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。所谓正作用定位器，就是信号压力增加，输出压力亦增加;所谓反作用定位器，就是信号压力增加，输出压力则减少。一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作;相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。气动阀门定位器（二）气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。其工作原理如下图。

当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。受其影响线轴⑤向右边移动，推动挡住底座⑦的阀芯⑨，气压通过底座⑦输入到执行机构⑩。随着执行机构气室⑩内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。当量程弹簧16和力矩马达①的力保持平衡时，挡板②回到原位，减小与喷嘴③间距。随着通过喷嘴③排出空气量的减小，线轴⑤上方气压增加。线轴⑤回到原位，阀芯⑧重新堵住底座⑦，停止气压输入到执行机构⑩。当执行机构⑩的运动停止时，定位器保持稳定状态。电气阀门定位器工作原理 1.杠杆 2.活塞膜片 3.反馈弹簧 4.杠杆 5.凸轮 6.反馈轴 7.联结 8.传动轴 9.执行机构 10.先导阀滑阀芯 11.先导阀体 12.零点和范围联动机构 13.内部反馈弹簧 14.转换块

阀门定位器的工作原理与结构(很详细的介绍)

电路主要完成控制信号和位置反馈信号的数据采集与处理工作，同时形成稳定输出电压。驱动电路用于PWM电流滤波后的功率放大。喷嘴挡板、喷嘴以及相应组件构成了I/P转换器，实现电气转换。调节喷嘴挡板和喷嘴的间距，通过气体放大器，完成对输出气体的调节。反馈杆和位置反馈传感器，完成气动执行机构位移的检测，并组成完整的闭环控制系统。智能阀门定位器结构图(图2)

调节阀选型指南

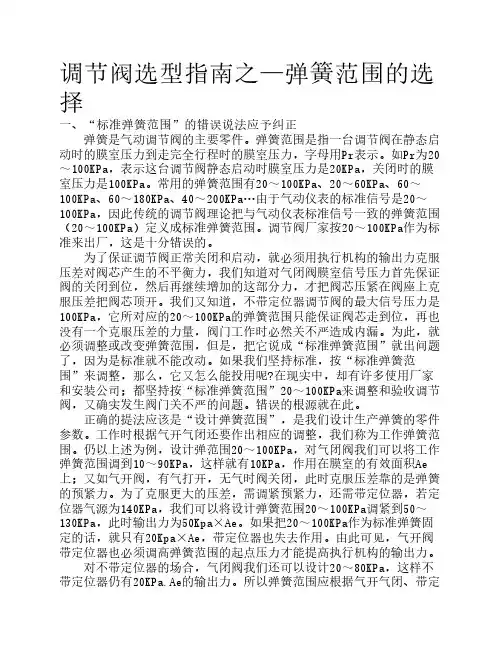

调节阀选型指南之—弹簧范围的选择一、“标准弹簧范围”的错误说法应予纠正弹簧是气动调节阀的主要零件。弹簧范围是指一台调节阀在静态启动时的膜室压力到走完全行程时的膜室压力，字母用Pr表示。如Pr为20～100KPa，表示这台调节阀静态启动时膜室压力是20KPa，关闭时的膜室压力是100KPa。常用的弹簧范围有20～100KPa、20～60KPa、60～100KPa、60～180KPa、40～200KPa…由于气动仪表的标准信号是20～100KPa，因此传统的调节阀理论把与气动仪表标准信号一致的弹簧范围（20～100KPa）定义成标准弹簧范围。调节阀厂家按20～100KPa作为标准来出厂，这是十分错误的。为了保证调节阀正常关闭和启动，就必须用执行机构的输出力克服压差对阀芯产生的不平衡力，我们知道对气闭阀膜室信号压力首先保证阀的关闭到位，然后再继续增加的这部分力，才把阀芯压紧在阀座上克服压差把阀芯顶开。我们又知道，不带定位器调节阀的最大信号压力是100KPa，它所对应的20～100KPa的弹簧范围只能保证阀芯走到位，再也没有一个克服压差的力量，阀门工作时必然关不严造成内漏。为此，就必须调整或改变弹簧范围，但是，把它说成“标准弹簧范围”就出问题了，因为是标准就不能改动。如果我们坚持标准，按“标准弹簧范围”来调整，那么，它又怎么能投用呢?在现实中，却有许多使用厂家和安装公司；都坚持按“标准弹簧范围”20～100KPa来调整和验收调节阀，又确实发生阀门关不严的问题。错误的根源就在此。正确的提法应该是“设计弹簧范围”，是我们设计生产弹簧的零件参数。工作时根据气开气闭还要作出相应的调整，我们称为工作弹簧范围。仍以上述为例，设计弹范围20～100KPa，对气闭阀我们可以将工作弹簧范围调到10～90KPa，这样就有10KPa，作用在膜室的有效面积Ae 上；又如气开阀，有气打开，无气时阀关闭，此时克服压差靠的是弹簧的预紧力。为了克服更大的压差，需调紧预紧力，还需带定位器，若定位器气源为140KPa，我们可以将设计弹簧范围20～100KPa调紧到50～130KPa，此时输出力为50Kpa×Ae。如果把20～100KPa作为标准弹簧固定的话，就只有20Kpa×Ae，带定位器也失去作用。由此可见，气开阀带定位器也必须调高弹簧范围的起点压力才能提高执行机构的输出力。对不带定位器的场合，气闭阀我们还可以设计20～80KPa，这样不带定位器仍有20KPa.Ae的输出力。所以弹簧范围应根据气开气闭、带定
