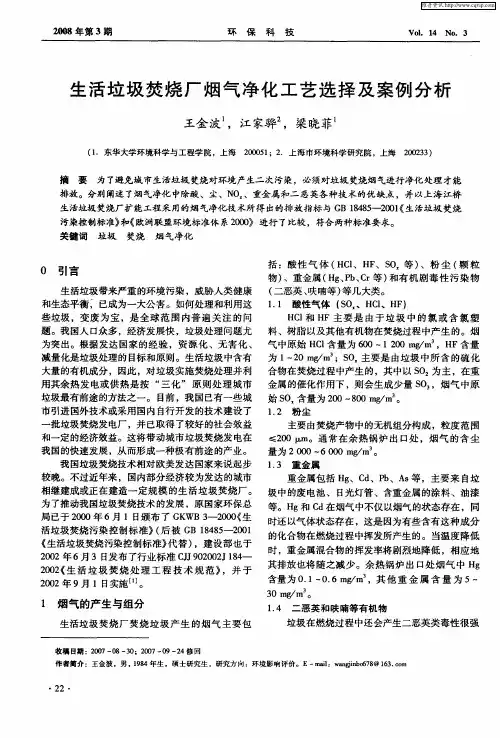

生活垃圾焚烧厂烟气净化工艺选择及案例分析_王金波

垃圾焚烧厂烟气净化处理方案

垃圾焚烧厂烟气净化处理方案垃圾焚烧处理方法是将垃圾在高温下燃烧，使可燃成分经氧化转变为稳定气体（烟气），不可燃成分转变为无机物（灰渣），焚烧处理过程中产生的热能可用于发电，进而达到无害化、减量化、资源化的目的，是目前处理城市垃圾最有前途的方法之一。随着垃圾焚烧处理越来越被国内大中城市所接受，焚烧烟气的处理问题也越来越受到广泛关注，因此必须对焚烧烟气进行净化处理确保达标排放。 1、烟气净化处理方案某垃圾焚烧发电工程处理规模为1000t/d，配置2台500 t/d垃圾焚烧炉，与焚烧炉对应配置2套焚烧烟气净化系统。根据项目排放要求，结合本工程污染物排放浓度要求的特点，同时从技术成熟性、可靠性、稳定性及经济性等方面考虑，参考国内已建成的大中型现代化垃圾焚烧厂的实践，本工程采用的“半干法+ 辅助干法”烟气净化工艺，即“旋转喷雾半干法脱酸+ 辅助消石灰粉烟道喷射干法脱酸+ 活性炭吸附+袋式除尘器”进行处理，吸收剂采用石灰浆。另外，本工程采用SNCR脱NOx工艺，由于该脱氮工艺为焚烧炉内脱氮，因此烟气净化工艺设计暂不考虑脱氮系统的设计。 1.1 主要设计参数及排放指标

每台余热锅炉出口烟气主要参数如表1所示。本工程烟气排放指标要求如表2所示。 1.2 工艺方案简述焚烧烟气经余热锅炉回收热量后（温度190 ～240℃）进入脱酸反应塔，烟气中的酸性物质（HCl、SO2等）与雾化的石灰浆液滴充分反应，调温水随石灰浆液雾化并蒸发，从而调节烟气温度。在反应塔出口烟道喷入Ca（OH）2和活性炭粉末，烟气中未去除完的酸性污染物与Ca（OH）2继续反应去除，二噁英和汞等重金属则被活性炭吸附。烟尘进入袋式除尘器后被滤袋分离出来，收集下来的粉尘经刮板输送机输

锅炉烟气除尘脱硫工程工艺设计(精)

锅炉烟气除尘脱硫工程工艺设计目前, 世界上烟气脱硫工艺有上百种, 但具有实用价值的工艺仅十几种。根据脱硫反应物和脱硫产物的存在状态可将其分为湿法、干法和半干法3 种。湿法脱硫工艺应用广泛, 占世界总量的85.0%, 其中氧化镁法技术成熟, 尤其对中、小锅炉烟气脱硫来说, 具有投资少, 占地面积小, 运行费用低等优点, 非常适合我国的国情。采用湿法脱硫工艺, 要考虑吸收器的性能, 其性能的优劣直接影响烟气的脱硫效率、系统的运行费用等。旋流板塔吸收器具有负荷高、压降低、不易堵、弹性好等优点, 可以快速吸收烟尘, 具有很高的脱硫效率。 1 主要设计指标 1) 二氧化硫( SO2) 排放浓度<500mg/m3, 脱硫效率≥80.0%; 2) 烟尘排放浓度<150mg/m3, 除尘效率≥99.3%; 3) 烟气排放黑度低于林格曼黑度Ⅰ级; 4) 处理烟气量≥15000m3/h; 5) 处理设备阻力在800～1100 Pa之间, 并保证出口烟气不带水; 6) 出口烟气含湿量≤8.0%。 2 脱硫除尘工艺及脱硫吸收器比较选择 2.1 脱硫除尘工艺比较选择脱硫除尘工艺比较选择如表1 所示脱硫工艺湿法半干法干法石灰石石膏法钠法双碱法氧化镁法氨法海水法喷雾干燥炉内喷钙循环流化床等离子体脱硫效率/% 90～98 90～ 98 90～ 98 90～98 90～ 98 70～ 90 70～85 60～75 60～90 ≥90 可靠性高高高高一般高一般一般高高结垢易结垢不结垢不结垢不结垢不结垢不结垢易结垢易易不结垢堵塞堵塞堵塞不堵塞不堵塞不堵塞不堵塞堵塞堵塞堵塞不堵塞占地面积大小中小大中中中中中运行费用高很高一般低高低一般一般一般一般投资大小较小小大较小较小小较小大通过对脱硫除尘工艺———湿法、半干法、干法的对比分析: 石灰石- 石膏法虽然工艺非常成熟,但投资大, 占地面积大, 不适合中、小锅炉。相比之下, 氧化镁法具有投资少、占地面积小、运行费用低等优点, 因此, 本方案选用氧化镁法脱硫工艺。 2.2 脱硫吸收器比较选择

T燃煤锅炉烟气的除尘工艺设计

大气污染控制工程课程设计设计题目：21T燃煤锅炉烟气的除尘工艺设计姓名：学号：年级：系部：专业：指导教师：完成时间：

目录 1设计任务及基本资料 ....................................... 1.1课程设计题目............................................ 1.2课程设计参数和依据...................................... 1.3物料衡算................................................ 1.4工艺方案的比较和选择.................................... 2工艺计算................................................. 2.1一级除尘装置——旋风除尘器.............................. 2.2二级除尘装置——板式电除尘器............................ 3附图..................................................... 3.1旋风除尘器.............................................. 3.2板式电除尘器............................................ 4结论.....................................................

火电厂脱硫的几种方法

火电厂脱硫的几种方法(总12 页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除

火电厂脱硫的几种方法(1) 通过对国内外脱硫技术以及国内电力行业引进脱硫工艺试点厂情况的分析研究，目前脱硫方法一般可划分为燃烧前脱硫、燃烧中脱硫和燃烧后脱硫等3类。其中燃烧后脱硫，又称烟气脱硫(Flue gas desulfurization，简称FGD),在FGD 技术中,按脱硫剂的种类划分,可分为以下五种方法：1、以CaCO3(石灰石)为基础的钙法，2、以MgO为基础的镁法，3、以Na2SO3为基础的钠法，4、以NH3为基础的氨法，5、以有机碱为基础的有机碱法。世界上普遍使用的商业化技术是钙法，所占比例在90%以上。按吸收剂及脱硫产物在脱硫过程中的干湿状态又可将脱硫技术分为湿法、干法和半干(半湿)法。A、湿法FGD技术是用含有吸收剂的溶液或浆液在湿状态下脱硫和处理脱硫产物，该法具有脱硫反应速度快、设备简单、脱硫效率高等优点，但普遍存在腐蚀严重、运行维护费用高及易造成二次污染等问题。B、干法FGD技术的脱硫吸收和产物处理均在干状态下进行，该法具有无污水废酸排出、设备腐蚀程度较轻，烟气在净化过程中无明显降温、净化后烟温高、利于烟囱排气扩散、二次污染少等优点，但存在脱硫效率低，反应速度较慢、设备庞大等问题。C、半干法FGD技术是指脱硫剂在干燥状态下脱硫、在湿状态下再生(如水洗活性炭再生流程)，或者在湿状态下脱硫、在干状态下处理脱硫产物(如喷雾干燥法)的烟气脱硫技术。特别是在湿状态下脱硫、在干状态下处理脱硫产物的半干法，以其既有湿法脱硫反应速度快、脱硫效率高的优点，又有干法无污水废酸排出、脱硫后产物易于处理的优势而受到人们广泛的关注。按脱硫产物的用途，可分为抛弃法和回收法两种。 1脱硫的几种工艺 (1)石灰石——石膏法烟气脱硫工艺

工业硅电炉烟气除尘净化系统技术方案

30000KV硅锰电炉烟气除尘净化系统技术及工艺方案一、概述工业硅锰电炉在冶炼过程中产生大量含尘烟气，其烟尘主要成份为SiO2，烟气粒径大部分小于1um—0.05um，对周边环境造成很大的污染。而这种污染物硅微粉，越来越广泛地应用于水利电力工程、耐火材料、公路工程、桥梁隧道、化工橡胶、陶瓷等工业领域，市场上供不应求。因此，投资建设工业硅锰电炉除尘回收系统，不仅具有巨大的社会效益、环保效益，更具有良好的投资效益。我公司致力于开发环保创新技术、生产性能优越的除尘设备及系统配置，并可介入环保设备的运营管理，为客户培训技术人员，以提高设备的运转率，实现最大的经济效益。本着以最少的投入达到最理想效果的原则，特制定本方案。二、设计依据 2.1 本设计根据中华人民共和国冶金工业局《钢铁工业烟气净化技术政策规定》第七章铁合金电炉烟气净化之规定而设计的。 2.2 本方案排放标准执行GB9078—1996《工业窑炉大气污染物排放标准》表2 第1 序号“铁合金熔炼炉”一类地区排放标准：≤100mg/Nm3。三、工业硅矿热电炉废气工艺参数： 3.1 30000KV工业硅炉废气参数：炉气量：350000Nm3/h 烟气温度：600℃ 含尘浓度：4-6g/Nm3 烟气成份：% N2 O2 CO H2O 76.6 16.67 4.44 2.29 烟尘成份：% SiO2 Fe2O3 MgO CaO C 92.45 0.08 0.076 0.33 0.36 烟尘粒度：um＞1 1~0.04 0.04~0.01 % 10 30 60 烟尘堆比重：0.2t/m3 3.2 废气特征及废气主要工艺参数的确定每生产1t 工业硅大约生成1700~2300m3炉气(标态)，相比硅铁电炉, 工业硅锰电炉的炉气量要大30%左右,其烟气主要成份CO，含量约60~80%，其次是N2 和H2O，发热值约10000~12000KJ/m3（标态），冶炼时炉气穿过料层进入烟罩，与空气接触的CO燃烧后生成烟气，烟气量的大小及温度的高低与混入空气量的大小有直接关系。根据上述废气特征，需对工业硅矿热电炉设置适应其废气特征的除尘系统，除尘系统可分为余热回收型和非热能回收型，考虑到余热回收型投资太高，其投资的性价比也不经济，但可以采集热能进行其它的利用，如烘干物料或生产生活热水。因此，本方案对工业硅锰电炉的除尘系统工程按非热能回收型考虑，选型参数为：温度：100—200℃（前置U 型冷却器，并附设混风阀）根据计算，工况烟气量：450000m3/h 四、除尘非热能回收系统工艺流程根据上述废气特点，结合国内相同炉型除尘系统业已成功的范例，本方案认为：除尘系统可使用目前国内最先进的除尘技术，即采用新型长袋离线脉冲袋式除尘器。该系统具有钢耗量

年处理700万立方米烟气脱硫工艺设计

普通本科毕业设计（论文）说明书课题名称年处理700万立方米烟气脱硫工艺设计

摘要此次设计通过对目前烟气除尘脱硫工艺的比较，因其具备脱硫效率高、系统运行稳定可靠、阻力低的特点，所以选取在工业上应用最广泛的湿式石灰石石膏法。该工艺的脱硫吸收塔为喷淋空塔，此塔型为目前脱硫工艺的主流。烟气进口上方依次布置有冷却水管，喷淋层和两级除雾器。下方为浆液池，其内布置氧化空气管。设计的主要内容为烟气除尘系统和烟气脱硫吸收系统的设计,重点是对这两个系统的设备进行设计计算及选型、设备的布置，并对该工艺进行简单的技术经济分析。关键词：烟气脱硫、石灰石-石膏法、喷淋塔、设备计算

Abstract According to compare with different kinds of dust removal desulfurization methods, because of its high desulfurization efficiency, system runs stable and reliable, low resistance, so choose the wet limestone-gypsum process which is the most widely used in industry for this design. In the process, the desulfurization absorption tower is spray air tower, which is the main tower for the flue gas desulfurization. Above the flue gas desulfurization imports, decorate cooling water pipe, spray layer and two-level demister. Below is the slurry pond, there is oxidation air tube in it. The main content of this design: designing flue gas dust removal system and desulfurization absorption system, the focus is calculating and selecting the equipments for the two systems, and the arrangement of the equipments. In the last, makes some easily economic and technical analysis for the process. Keywords: Flue gas desulfurization limestone-gypsum method spray tower equipment calculation

垃圾焚烧电厂烟气净化处理工程-旋转喷雾工艺简介DOC

垃圾焚烧电厂烟气净化处理工程旋转喷雾烟气脱酸工艺简介无锡市华星电力环保修造有限公司的旋转喷雾烟气净化系统，适用于垃圾焚烧发电厂及燃煤热电厂烟气处理工程。旋转喷雾主要包括六大部分：石灰浆制备及输送系统、活性炭喷射系统(适用于垃圾焚烧发电厂)、烟气系统、反应塔系统、除尘器系统及输灰系统组成。一、烟气净化工艺原理、流程 2.1工艺原理本烟气处理工艺为经高速离心雾化的吸收剂在半干式反应塔与烟气中的酸性气体充分接触、反应，来实现脱除酸性气体及其它有害物质。从而使焚烧炉尾气在半干式反应塔中得以净化。喷雾脱酸工艺分为5个步骤：（1）吸收剂制备；（2）吸收剂浆液雾化；（3）雾滴与烟气接触混合；（4）蒸发－酸性物质吸收；（5）废渣排除。其化学物理过程如下所述。 2.1.1.化学过程：当消石灰浆液经过雾化喷嘴在半干式反应塔中雾化，并与烟气充分接触，烟气被冷却并增湿，浆液中的Ca(OH) 2颗粒同HCL、SO 2 等反应生成副产物，并利用烟气的热量将反应生成物干燥固体，整个反应分为气相、液相和固相三种状态反应，下述的反应式说明了在140-160℃下的温度范围烟气脱酸的本质（给出的公

式是累积的公式，并不反应出单独步骤的真实反应过程） Ca(OH) 2+ SO 2 = CaSO 3 *?H 2 O + ?H 2 O Ca(OH) 2+ SO 3 = CaSO 4 *?H 2 O + ?H 2 O Ca(OH) 2+ H2O + SO 2 + ?O 2 = CaSO 4 *2H 2 O CaSO 3*?H 2 O + ?O 2 = CaSO 4 *?H 2 O Ca(OH) 2 + CO 2 = CaCO 3 + H 2 O Ca(OH) 2 + 2HCl = CaCl 2 + 2H 2 O Ca(OH) 2 + 2HF = CaF 2 + 2H 2 O 在烟气中含有HCl的情况下，最佳工作温度大概是比烟气饱和温度高15-25°C。 2.1.2 物理过程：物理过程系指液滴的蒸发干燥及烟气冷却增湿过程，浆液从蒸发开始到干燥所需的时间，对反应塔的设计和脱酸效率都非常重要。影响液滴干燥时间的因素有液滴大小、液滴含水量以及趋近绝热饱和的温度值。液滴的干燥大致分为两个阶段：第一阶段由于浆料液滴中固体含量不大，基本上属于液滴表面水的自由蒸发，蒸发速度快而相对恒定。随着水分蒸发，液滴中固体含量增加，当液滴表面出现显著固态物质时，便进入第二阶段。由于蒸发表面积变小，水分必须穿过固体物质从颗粒内部向外扩散，干燥速率降低，液滴温度升高并接近烟气温度，最后由于其中水分蒸发殆尽形成固态颗粒而从烟气中分离。 2.2工艺流程描述 2.2.1从锅炉尾部排出的含尘及有害物质的烟气进入半干式反应塔顶部，经旋转导向板，形成螺旋状的烟气。石灰浆和水通过雾化器的高速转动, 石灰浆和水的混合液被雾化成微小液滴，该液滴与呈螺旋状向下运动的烟气形成逆流，并被巨大的烟气流裹带着向下运动，在此过程中，石灰浆与烟气中的酸性气体HCl、HF、SO2等发生反应。在反应过程的第一阶段，气-液接触发生中和反应，石灰浆液滴中的水份得到蒸发，同时烟气得到冷却；第二阶段，气-固接触进一步中和并获得干燥的固态反应生成物CaCl2、CaF2、CaSO3及CaSO4等。 2.2.2由于烟气温度过高，不利于化学反应及布袋的常用温度，因此必须向反应塔内进行喷水降温。由于烟气中吸收酸性成分的能力是随着温度的降低而增加

烟气净化系统

烟气净化系统工程特点、重点与难点：工程特点：烟气净化工艺设计主要包括焚烧炉出口烟气的净化处理，引凤系统及飞灰输送系统和灰仓。目前常采用半干法旋转喷雾干燥净化流程，配有机械旋转喷雾干燥脱酸反应塔加活性炭吸附和布袋除尘器，可以有效控制氯化氢、二氧化硫、二恶英等有害气体和烟尘的排放，吸收剂采用石灰浆。石灰浆是一种实用而高效的烟气净化工艺，具有过程清洁、无废水产生、无二次污染、不结垢、不堵塞还有操作方便、占地少等诸多优点而获得广泛的应用，该法的最大的特点是充分利用烟气中的余热使得吸收剂石灰浆中的水分蒸发，净化反应产物以干态固体形式排除，避免了湿法净化技术需要处理污水的缺点。其净化过程是喷入石灰浆将烟气从高温冷却到低温的同时，与烟气中的酸性气体反应并得到干燥的盐类产物，再用除尘器加以回收。即将水、石灰浆雾化成很细的雾滴与烟气中的酸性气体进行充分的传质传热，不但提高了效率，同时也可以使反应生成物得到干燥，最终得到易处理的干粉状生成物。水气的完全蒸发吸热使烟气降至合适的温度。为确保二恶英达到排放标准，采用添加活性炭吸附的辅助净化措施。烟气中的二恶英和汞等重金属被喷入的活性炭所吸附。经过化学反应生成的CaCI2和CaSO3等粉末状的干料和吸附过二恶英和重金属的活性炭颗粒，在后续的布袋除尘器中作为飞灰被收集下来，由于飞灰输送设备送至飞灰稳定化系统，进行稳定化处理。难点与监控重点：

烟气净化方案的优劣，直接影响着的排放效果，假如烟气净化工艺仍未确定，应做好烟气净化工艺的比选，主要做好脱酸系统比较、除尘设备比较、脱酸系统和除尘系统的不同组合工艺比选、脱酸系统和除尘系统组合的比选、二恶英和重金属去除工艺的选择、CO含量的控制、烟气排放及在线检测等方案的选择。目前常见的烟气净化系统主要包括：石灰浆备置系统、旋转喷雾干燥脱酸反映塔、活性炭喷射吸附、布袋除尘器、引凤系统；飞灰输送和储存系统组成，各系统间的衔接与配套调试是整个系统的运行成功的关键，首先应确保组成系统的各部分准确的按照规范和图纸的要要求完成，之后应注重各分系统之间的对调，保证各系统运行顺畅，另外，布袋除尘器对进入烟气的温度要求比较严格，烟温过高，滤袋损坏，烟温过低，烟气中的酸气冷凝成酸滴，滤料受腐蚀而损坏。因此，应注意上游设备的配套性。布袋除尘器是整个烟气净化系统较关键设备，应重视其制造和安装质量，每台布袋除尘器由气密式焊接钢制壳体及分隔仓组成，每个隔离仓清灰时可与烟气流完全隔离。壳体及分隔仓的设计应能承受系统内的最大压力差。支承结构采用钢结构。每个分隔仓都需配备进口及出口隔离挡板。当一个隔离仓隔离时，能保持布袋除尘器正常工作。也就是说，当布袋除尘器在运行时，能在线更换分隔仓的滤袋。为此目的，需配备足够的检查及维修门。布袋除尘器的顶部和室顶之间的间隙应足够大，以便更换布袋时进行操作。如有必要，还需提供更换布袋用的吊机的钢梁。壳体、检修门及壳体上电气及机械连接孔的设计均能保证布袋除尘器的密封性能。为

有机胺法脱硫工艺流程

有机胺法脱硫工艺 1、工艺流程本烟气脱硫装置采用湿法有机胺脱硫工艺，装置采用有机胺浓液稀释到一定浓度后作为脱硫剂。该工艺主要分为4个过程，即烟气的预处理、SO2的吸收、SO2的再生和胺液的净化。烟气预处理的目的是降低进入脱硫塔烟气温度和洗涤烟气中的酸雾及粉尘等杂质，为烟气在脱硫塔采用有机胺脱硫剂高效脱硫奠定基础。烟气预处理设置洗涤塔一座，采用空塔喷雾洗涤降温除尘。二氧化硫吸收系统是烟气脱硫系统的核心。在吸收装置中吸收剂与烟气相接触，吸收剂与SO2发生可逆性反应。为了达到最大的吸收效果,采用高效耐腐蚀规整填料塔和空喷吸收相结合的形式。烟气经过洗涤塔洗涤降温净化后，将烟气中的粉尘和部分SO3等杂质洗涤下来，烟气温度被降低至约40℃，进入脱硫塔下段，与从喷头处循环喷淋的脱硫液逆流接触，气体中60%的SO2被吸收。未被吸收的烟气进入脱硫塔中部，在两段分布的规整填料中实现气液的逆流接触和SO2的高效吸收，吸收液为再生塔再生后温度35～45℃的贫液。未被吸收的净化气进入脱硫塔上部，经回收液回收夹带的溶液后，从塔顶引出，经塔顶烟囱送至硫酸尾气总管。 SO2再生装置包含一个再沸器、一座再生塔及二氧化硫、蒸汽冷凝冷却系统和二氧化硫真空系统，将吸收了SO2的富液从吸收装置通过换热后进入再生装置，减压再生后返回脱硫塔。从脱硫塔底部出来

的吸收液温度约43～45℃，经富液泵打入再生塔一级冷凝器、贫富液换热器升温至约60～65℃，进入再生塔上部，塔釜经再沸器加热至75～85℃再生。从再生塔底部出来的溶液经贫液泵加压，进入贫富液换热器换热、贫液冷却器冷却后，大部分进入脱硫塔吸收SO2，小部分送溶液净化装置，以除去溶液中的热稳定性盐。贫液经脱盐前冷却器冷却后，进入脱硫液净化系统除去系统中的SO42-和Cl-。净化后的脱硫液进入系统继续使用。 2、工艺原理有机胺湿法烟气脱硫技术是一种新兴的烟气脱硫技术、具有处理二氧化硫浓度低、脱硫效率高、吸收剂可以循环利用、不产生二次污染、能有效解决烟气制酸的稳定性问题等优点。有机胺脱硫化学原理为：在水溶液中,溶解的SO2会发生式(1) 、(2) 所示的可逆水合和电离过程。在水中加入有机胺缓冲剂，通过和水中的氢离子发生反应，形成胺盐，反应(1)、(2) 方3程式向右发生反应，增大了SO2的溶解量如反应(3)，可以增加SO2的溶解量。采用蒸汽加热，可以逆转(1) ～(3) 的方程式，再生吸收剂，得到高浓度的SO2气体，对SO2进行回收利用。一元胺的吸收功能过于稳定,以至于无法通过改变温度再生SO2，一旦一元胺与SO2或其他的强酸发生化学反应便永久的生成一种非常稳定的胺盐。二元胺在烟气脱硫上具有更大优势，二元胺在工艺过程中首先与一种发生反应:

油烟净化处理方案

油烟设计方案 1.1 概述公司生活区厨房里有大小炒炉在工作过程中会产生一定量的黑色含油烟，烟气温度接近常温。现在该厨房已经将烟气用管道收集后由抽风机抽出直接排放，烟气的含油纯度比较高，直接排放不但污染了周边的环境，而且影响生活健康。这些油烟可以通过油烟净化装置加以处理净化，处理净化率可达95%以上，达到国家排放标准。 1.2 油烟种类、油烟量： 1.2.1油烟种类：炒炉在炒菜工程中，散发出来的含油烟气基本上可分成两类，一类是在一定温度下挥发出来的细小油分子团，其粒径在10ｕｍ以下，另一种是凝结后较大粒径的液滴，粒径在10-200ｕｍ之间，对于粒径在10-200ｕｍ之间的液滴，很容易被滤除，甚至通过较长的管道或一定的空间里，依靠其身重量也会以较快的速度沉降下来；而对于粒径在10ｕｍ以下的分子团，称为飘尘或浮游粒子，普通的机械除油烟方法（旋风或水喷淋等方法）对其作用不大，可长期在空气中飘游而不易沉降，如粒径为1ｕｍ的飘尘需要20-100天才能沉降下来,小于0.1ｕｍ的超细粒子,甚至需要数年,可绕地球转而长年不落地.这些飘尘对环境的影响较大，持续的时间较长。对于这些微小的污染物，静电除烟设备是最有效的滤除方法。 1.2.2废气量根据现场收集到的资料和数据可知：厨房中有2台炒炉，这些炒炉的油烟集中起来，统一由一台去除油烟设备进行处理，烟气总量约有8000m3/h。 1.3 设计依据、原则及目标 1.3.1设计依据 1.3.1.1 《中华人民共和国环境保护法》； 1.3.1.2 《中华人民共和国大气污染防治法》； 1.3.1.3 GB118483-2001《大气污染物综合排放标准》； 1.3.1.4 当地环保局《建设项目环境保护管理条例》实施意见； 1.3.1.5 当地大气污染排放限值地方标准第二时段二类标准；

烟气净化技术规格书

庐江县生活垃圾焚烧发电项目烟气净化系统技术规范书庐江盛运环保电力有限公司 2016年1月

目录第1章工程概述 (3) 1.1工程概况 (3) 1.2工程建设条件 (4) 第2章总体要求 (8) 2.1供货原则和范围 (8) 2.2技术要求 (12) 2.3服务要求 (18) 2.4项目进度要求 (20) 第3章系统供货范围 (21) 3.1烟气净化系统 (21) 3.2电气系统 (44) 3.3仪表与控制系统 (46) 第4章技术服务 (52) 第5章资料和图纸清单 (57) 5.1设计图纸资料 (57) 5.2技术资料清单 (60) 5.3供货及服务计划 (60) 5.4供货清单 (60)

第1章工程概述 1.1 工程概况项目名称：庐江县生活垃圾焚烧发电项目建设单位：庐江盛运环保电力有限公司建设地点：庐江县蛇形山建设规模：处理规模为400吨/日 1.1.1 项目规模及设备配置焚烧炉形式：往复式机械炉排焚烧炉数量：1台单台焚烧炉处理能力：400吨/日生活垃圾设计低位热值：6280 kJ/kg 烟气处理方式：半干法（石灰浆）+活性炭喷射+布袋除尘飞灰处理方式：“飞灰+水泥+螯合剂+水”固化工艺汽机配备：1×7.5MW 水冷凝汽式汽轮机发电机配备：1×7.5MW 年额定运行时间：≥8000 小时全厂整体合理使用寿命：≥30年 1.1.2 工程技术参数

1.2 工程建设条件 1.2.1 气象条件庐江属亚热带季风气候区，四季分明，寒暑显著，阳光充足，雨量充沛，利于各种动植物生长繁殖。优越的生态环境，养育着丰富的生物资源，有桔梗、党参、鸡内金、柴胡等538种中药材，有松、杉、竹、果等70多种林木。53.86

垃圾焚烧尾气处理方案

3、烟气净化及排烟系统根据《医疗废物集中焚烧处置工程建设技术要求》（HJ/T176-2005）的要求及参考国内医废焚烧装置已成功运行的经验，确定烟气净化采用药液脱酸+石灰粉脱酸+喷活性炭粉+袋式除尘器+填料吸收塔的组合工艺。包括半干式中和反应塔、石灰粉脱酸及喷活性炭粉、袋式除尘器、填料吸收塔、引风机及其附属设备。 3.1半干式中和反应塔包括:脱酸碱溶液的制备及供给装置。半干式中和反应塔主要用于去除烟气中的酸性气态污染物,是半干法烟气净化系统的主要设备。入口烟气温度600℃，出口烟气温度＜200℃。采用喷氢氧化钠溶液的方式，脱除烟气中的大部分酸性物质；吸收塔材质采用Q235-A钢+耐酸胶泥。或NaOH碱液为净化吸收剂，烟气从下部进入吸收塔吸收塔以10%左右的Ca（OH） 2 内，在喷嘴下方区域与雾化的吸收剂浆液充分混合。雾化喷头靠压缩空气完成浆液雾化，其结构为双层夹套管，吸收剂浆液走内管，压缩空气走外管，浆液与压缩空气在喷嘴处强烈混合后从雾化器喷嘴喷出，使浆液雾化为细小的颗粒，与烟气进行充分接触吸收。酸性气体的去除分两个阶段，第一阶段：烟气在塔内与石灰浆液雾滴混合，烟气中的酸性气体与液态的石灰发生化学反应；第二阶段：烟气的热量使浆液雾滴中的水分蒸发，浆液中石灰和反应生成物成为固态的颗粒物，这些颗粒物在塔的下部和后续的袋式除尘器内，再次与气态污染物发生化学反应，使总的污染物净化反应效率提高。本装置的烟气急冷时间为小于1S。为了保证喷入塔内的浆液完全蒸发、防止浆液粘壁及防止腐蚀，内部采用双层结构，与烟气接触面为防腐耐火砖材料，中间为隔热层。采用硅酸铝纤维板。脱酸碱溶液的制备及供给装置包括脱酸碱溶液的中间贮槽及输送设备。外购件的熟石灰（纯度90%，粒度200目）由石灰贮槽经螺旋给料机送到石灰浆槽。在石灰浆槽内，加水搅拌配制成一定浓度的石灰浆。石灰浆经药液泵压送到吸收塔顶部的雾化器喷头，同时在压缩空气的作用下使石灰浆充分雾化。吸收塔采用喷水直接冷却的方式，流经塔内的烟气直接与雾化后喷入的液体接触，传质速度和传热速度较快，喷入的液体迅速汽化带走大量的热量，烟气温度得以迅速降温，

烟汽净化系统工艺流程

一、博海昕能环保有限公司烟汽净化系统工艺流程图： 1 系统概述佳木斯市生活垃圾焚烧发电项目是一项综合型环保节能工程。为确保垃圾焚烧电厂尾气达标排放，本项目采用半干法烟气净化系统，包括：SNCR脱硝+急冷塔+反应塔+活性炭喷射＋布袋除尘+单元制烟囱。该烟气净化工艺在实际中具有广泛的应用性。 2 设计资料 1、锅炉出口烟气条件按处理垃圾的元素分析，每台焚烧炉烟气排放量为94900Nm3/h。每台锅炉出口烟气条件 2、处理后的烟气污染物排放值烟气污染物排放值

2 2)烟气最高黑度时间，在任何1h内累计不得超过5min。 3 工艺流程及其主要设备选择 3.1 酸性气体处理技术烟气中的气态污染物主要是HCl、HF、SOx等酸性气体，本方案采用Ca(OH)2作碱性吸收剂，以液/固态的形式与酸性气体发生化学反应，主要反应方程式为： 2HCl+Ca(OH)2 CaCl2 + 2H2O 2HF+Ca(OH)2 CaF2 + 2H2O SO2+Ca(OH)2 CaSO3 + 2H2O 本方案采用循环流化床半干法脱酸工艺处理技术，此技术具有工艺成熟、设备简单、一次性投资较低、净化效率高、生成物易处理，无二次污染等优点。在国内外焚烧厂中均有良好应用业绩。烟气CFB脱硫工艺一般采用干态的熟石灰粉Ca(OH)2作为吸收剂，在特殊情况下也可采用其它对二氧化硫气体有吸收能力的干粉或浆液作吸收剂。由锅炉排出的烟气从急冷塔顶部布风器进入冷却塔进行预冷却后从循环流化床吸收塔的底部进入，流化床吸收塔的底部为一个文丘里装置，烟气流经文丘里装置加速后，在吸收塔内与熟石灰

粉末和返料飞灰充分混合。它们之间的相对滑移速度很大, 加上吸收剂颗粒的密度很大，因此颗粒之间、气体与颗粒之间有着剧烈的摩擦，对SO2的吸收反应的传热传质过程十分有利。同时设置的加湿雾化水通过双流体雾化喷头喷入反应段，对熟石灰进行活化从而提高熟石灰的利用效率具体工艺流程：细度超过200目的超细熟石灰粉末Ca(OH)2，通过气力输送喷入半干式反应塔中，形成扩散效果。同时烟气通过反应塔上部的烟气进口蜗壳以合理的旋转方向及速度进入反应塔中，与熟石灰粉末充分接触反应，被去除有害气体（如HCl、HF、SO2等）和部分重金属。在反应塔中，高温烟气使急冷后雾滴的水份蒸发，迅速使烟气温度降至适合于熟石灰粉与酸性气体反应的温度，并最终使反应生成物干燥成为固体粒状物。少部分粗颗粒在反应塔中被除下，大部分微粒和未完全反应的吸收剂随烟气进入下游的袋式除尘器。在烟气进入袋式除尘器前的烟道中喷入活性炭以吸附气态状的汞和二噁英/呋喃。未完全反应的吸收剂和活性炭在袋式除尘器的滤袋上继续与残余的酸性气体及有害物进行二次反应，这些反应物和烟尘（包括固体重金属和二噁英/呋喃）一起被除尘器捕集下来，达到净化烟气的目的。此外，为了适应越来越严格的环保要求，本项目炉膛适当位置增加SNCR（选择性非催化还原法）系统接口，降低氮氧化物排放量。

烟气净化系统施工方案

烟气净化系统施工方案一、概况铝电解生产过程中，从电解槽排出大量氟化氢气体和含氟粉尘等有害物质，为防止对周围环境的污染，采用干法净化技术进行净化回收。铝电解生产原料氧化铝对氟化氢气体有较强的吸附能力，用它对含氟烟气进行干法吸附净化。吸附方法为管道化法：电解槽含氟烟气从总烟管进入袋式收尘器之前，将新鲜氧化铝、循环氧化铝分别加入排烟总管中。在气固两相充分接触过程中，氟化氢被氧化铝吸附。加入的氧化铝和从电解槽中随烟气带出的粉尘，均在袋式收尘器内被分离下来返回电解槽使用，净化后的烟气经排烟机送入烟囱排空。 ****铝厂电解车间由两栋长831.6m,宽24m跨的厂房组成，厂房间距40m。两厂房内共配置236台240KA预焙电解槽，其中6台备用。设计三套电解烟气净化系统,配置在两栋电解厂房中间。干法净化系统主要由排烟净化和供排料两部分组成。 1 、排烟净化系统所有电解槽均用小型活动盖板和上部盖板密闭,槽内烟气通过集气罩及上部的连结支管与系统连接。每台电解槽的支管均接在室外架空的水平干管上,干管接至脉冲袋式除尘器,经过净化后的烟气,通过排烟风机后送入60米高的烟囱排空。 2、供、排料系统干法净化的供、排料系统包括新鲜氧化铝和循环氧化铝两部分的输送。新鲜氧化铝来自电解车间新鲜氧化铝仓,采用风动溜槽送入烟管内与氟化氢气体接触反应；循环氧化铝是从袋式除尘器回收下来的含氟氧化铝,经风动溜槽、空气提升机等,送至含氟氧化铝仓,一部分重返烟气总管进行循环吸附,另一部分供电解槽使用。二、除尘器的性能和工作原理除尘器含尘气体由风管进口阀进入尘气室，在挡风板形成的预分离室内，大颗粒

烟气脱硫技术方案

烟气脱硫工程设计方案二〇〇九年七月

目录第一章概述 (1) 1.1 设计依据 (1) 1.2 设计参数 (1) 1.3 设计指标 (1) 1.4 设计原则 (1) 1.5 设计范围 (2) 1.6 技术标准及规范 (2) 第二章脱硫工艺概述 (4) 2.1 脱硫技术现状 (4) 2.2 工艺选择 (5) 2.3 本技术工艺的主要优点 (9) 2.4 物料消耗 (10) 第三章脱硫工程内容 (13) 3.1 脱硫剂制备系统 (12) 3.2 烟气系统 (12) 3.3 SO 吸收系统 (13) 2 3.4 脱硫液循环和脱硫渣处理系统 (15) 3.5 消防及给水部分 (17) 3.6 浆液管道布置及配管 (17) 3.7 电气系统 (17) 3.8 工程主要设备投资估算及构筑物 (18) 第四章项目实施及进度安排 (19) 4.1 项目实施条件 (19) 4.2 项目协作 (19) 4.3 项目实施进度安排 (19) 第五章效益评估和投资收益 (20)

5.1 运行费用估算统 (21) 5.2 经济效益评估 (21) 5.3 环境效益及社会效益 (21) 第六章结论 (22) 6.1 主要技术经济指标总汇 (22) 6.2 结论 (22) 第七章售后服务 (23) 附图1 脱硫系统工艺流程图24

第一章概述 1.1设计依据根据厂方提供的有关技术资料及要求为参考依据，并严格按照所有相关的设计规范与标准，编制本方案： §《锅炉大气污染物排放标准》GB13271-2001； §厂方提供的招标技术文件； §国家相关标准与规范。 1.2设计参数本工程的设计参数，主要依据招标文件中的具体参数，其具体参数见表1-1。表1-1 烟气参数 1.3设计指标设计指标严格按照国家统一标准治理标准和业主的招标文件的要求，设计参数下表1-2。表1-2 设计指标 1.4设计原则 §认真贯彻执行国家关于环境保护的方针政策，严格遵守国家有关法规、规范和标准。 §选用先进可靠的脱硫技术工艺，确保脱硫效率高的前提下，强调系统的安全、稳定性能，并减少系统运行费用。

高温带腐蚀烟气净化方案.

攀枝花钢城集团有限公司西磁分公司二车间湿法除尘系统实施方案

攀枝花钢企瑞天安全环保有限公司二〇一三年四月

项目名称：二车间湿法除尘系统项目设计阶段：实施方案负责人：报告审核人：报告编制人：

工程摘要 1. 工程名称攀枝花钢城集团有限公司西磁分公司二车间湿法除尘系统项目 2. 工程规模烟气经洗涤后，固体粉尘排放浓度符合《大气污染物综合排放标准》。 3. 工艺方案粉尘治理采用引风方式将烟气收集后进行冷却降温，再经洗涤塔去除氧化铁粉尘后经室外高空排放，工艺过程：引风管→喷淋降温→复合洗涤→调节阀→风机→排烟囱； 4. 系统参数抽风量：6000～8000m3/h 风机功率：18.5kw 冷却净化塔组合：2-□1400×1400×（高6000） 5. 主要技术经济指标（1）工程费用:68.78万元其中：设备制造费：22.86万元建安费：21.23万元措施费： 1.45万元规费： 4.78万元

（2）其它费用： 1.24万元（4）税金： 2.84万元（3）项目总投资：50.31万元

目录 1．总论 ......................................................................................................................................... ７1．1项目改造背景及必要性....................................................................................................... ７1．2 设计的范围 ......................................................................................................................... ９1．3设计目标 ...........................................................................................................................１０2．生产现状 ..............................................................................................................................１１2．1生产工艺流程简介............................................................................................................１１2．2现状及存在问题................................................................................................................１１2．3研究重点 ...........................................................................................................................１１3．环境及工艺条件...................................................................................................................１２3．1环境条件 ...........................................................................................................................１２3．2工艺条件 ...........................................................................................................................１２3．3工艺状况 ...........................................................................................................................１２4．设计依据及原则...................................................................................................................１２4．1设计依据法规和规范标准：............................................................................................１２4．2设计原则 ...........................................................................................................................１３5．技术方案 ..............................................................................................................................１３5．1粉尘污染现状 ...................................................................................................................１３5．2系统解决方案 ...................................................................................................................１６5．3工艺流程及说明................................................................................................................１７5．4 设备选择 ..........................................................................................................................１９6．平面布置 ..............................................................................................................................２１6．1循环水池 ...........................................................................................................................２１6．2设备布置 ...........................................................................................................................２１7．各系统主要设备及参数.......................................................................................................２１8．建设进度 ..............................................................................................................................２３
