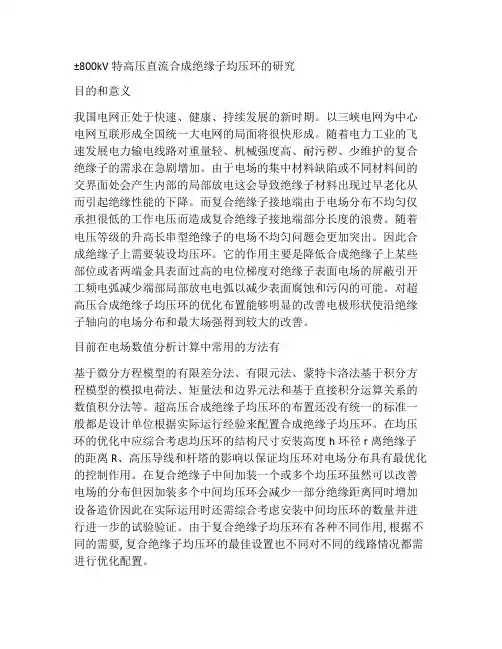

均压环对覆冰特高压直流复合绝缘子电场分布的影响
输电线路绝缘子选择及计算
1 绝缘子选型 1.1 绝缘子材质 我国主要生产的绝缘子主要有盘形瓷绝缘子、盘形玻璃绝缘子及复合绝缘子 1.2 各类绝缘子特性 绝缘子的性能比较 表1-1 不同类型线路绝缘子的性能比较 3 污区划分
3.1 沿线污秽调查 3.1.1 走廊沿线污源分布情况 本次对待建1000kV特高压中线工程线路走廊沿线进行了污染情况调查。湖北省境内绝大部分地区为自然污秽，包括生活污染、公路扬尘、农村施用农药、化肥以及烧山积肥的灰尘；工业污秽主要集中在宜城市板桥镇，分布有石灰厂、水泥厂、采石场等重点污源。河南省境内线路附近分布较多乡镇，主要的自然污秽来自居民区的生活污染和农田施用的化肥等，线路跨越铁路、高速公路、土路若干，加上风沙扬尘等也会对线路造成一定的污染；工业污源主要有采石场、石灰厂、水泥厂、铝铁厂、炼钢厂、火电厂等。山西省境内沿线分布储煤厂、炼焦厂、炼铁厂、火电厂、砖厂等，小型煤矿区和炼铁高炉更是星罗棋布，大气污染十分严重。另外1000kV特高压中线工程线路平行或跨越的500kV线路有：斗樊线、双玉Ⅰ、Ⅱ回、樊白Ⅰ、Ⅱ回、姚白线、白郑线、牡嵩线、沁获线、榆临线；跨越铁路七条、已建成高速公路六条、国道和省道若干。 (1) 化工污秽 该线路走廊附近的化工污源主要集中在河南省和山西省，主要有沁阳市碳素有限公司(1500万kg/a)、孟县化肥厂(6000万kg/a)、偃师市山化县化工厂、南阳石蜡精细化工厂(12000万kg/a)、南阳市金马石化有限公司(600万kg/a)、长治化工有限公司、钟祥市华毅化工有限公司(18000万kg/a)等。另外晋城市规划中的野川、马村化工园区，工厂十分集中，规模现在大约为30000万kg/a，随着发展，其规模将进一步扩大。 (2) 冶金污秽 冶金污秽主要包括铝厂、炼铁厂、炼钢厂等。根据调研情况，主要
输电线路绝缘子及其连接金具的选择
输电线路绝缘子及其连接金具计算 河北兴源工程建设监理有限公司许荣生 最大使用应力=计算拉断力×新线系数×40%÷导线截面积 年平均使用应力=计算拉断力×新线系数×年平均系数÷导线截面积 实际使用应力=计算拉断力×新线系数÷安全系数÷导线截面积 一、已知条件见下图 该图为JL/G1A-240/30导线35kV输电线路的双联耐复合绝缘子串组装图。根据GB/T 1170-2008国家标准《圆线同心绞架空导线》，JL/G1A-240/30的额定拉断力为75.19kN,由于线路导线上有接续管、耐张管、补修管，而使得导线的计算拉断力降低，故设计使用的导线保证计算拉断力为其实际额定拉断力95%；根据2009年5月编制的“河北省南部电力系统污秽区分布图”该线路处于Ⅳ级污秽区，其线路标称电压爬电比距为3.2~3.8cm/kV。试选择该线路的绝缘子及其连接金具，满足设计规范要求的机械强度及电气强度。 二、计算依据 1.《66kV及以下架空电力线路设计规范》GB50061-2010； 2. 《圆线同心绞架空导线》GB/T 1170-2008； 3.《110kV~750 kV架空输电线路设计规范》GB 50545-2010。
三、计算 1．导线最大使用张力 根据《66kV及以下架空电力线路设计规范》GB50061-2010的第5.2.3“导线或地线的最大使用张力不应大于绞线瞬时破坏张力的40%”的要求，JL/G1A-240/30的导线最大使用张力为 75.19kN×95%×40%=28.572kN。 2．绝缘子及连接金具的机械强度 根据《66kV及以下架空电力线路设计规范》GB50061-2010的第5.36.1 ”。 “绝缘子和金具的机械强度应按下式验算：kF
合成绝缘子的性能和优点
合成绝缘子的性能和优点 绝缘子是架空线路的关健部件之一。其性能优劣将影响整条线路的运行安全，随着电网向超高压大容量发展，作为统治高压输电线路近百年的瓷绝缘子越来越明显地暴露出性能上固有的缺陷与弱点，如笨重易碎、强度低、易劣化成零值、表面呈亲水性、易产生污闪事故、清扫维护量大等，已不适应电力工业发展的要求。合成绝缘子由于具有优良的防污与机电性能，较好地克服瓷绝缘的不足之处。近年来已在我国推广应用。 1合成绝缘子的主要技术指标 有机复合合成绝缘子是由有机聚合绝缘物为主要绝缘材料制造出来的新型线路绝缘子，它主要由芯棒、伞裙、金具3部份组成。其显著特点就是选用不同的材料分别满足对绝缘子的机械及电气性能方面的要求，芯棒主要承担机械负荷并起内绝缘作用，伞裙和护套承担和保护芯棒免受大气环境侵蚀，同时提供必要的爬电距离和污闪、湿闪性能，金具的作用是传递机械负荷和联接导线。主要技术指标见表1。 2合成绝缘子的主要性能 合成绝缘子的主要性能有：①耐污性高。由于硅橡胶具有较强的憎水性能，污闪电压比相同泄漏距离的瓷绝缘子高100%～150%以上，在重污秽地区运行可以不用清扫，免维护，是目前最理想的高压输电电线用耐污型绝缘子。②湿闪电压高，是干闪电压的90%～95%，所以对内过电压绝缘水平高。③不易破碎，无零值绝缘子，损耗少，运行可靠性能高。 第1页 河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD
④体积小，重量轻，运输、安装和维护方便；为轻型杆塔和事故抢修提供了快捷、方便的条件。⑤耐腐蚀性能强。 表1有机复合合成绝缘子的技术指标规格额定耐受电压/kV 污闪 电压/kV 结构 高度/mm 泄漏比距 /m.MV-1伞径 /mm 重量 /kg电压/kV 机械负荷/kN 雷电工频干工频湿FxB2-110kV/100kN 110 100 540 330 300 164 23.30 100 5 FxB2-220kV /100kN 220 100 1000 615 540 327 2150 25.40 150/100 10 3合成绝缘子的优点 合成绝缘子具有重量轻、机电强度高等优点，因而可用于城网改造，用来架设紧凑型架空线路。特别是合成绝缘子具有良好的抗污闪性能，尤其适应于污秽特别严重的地区使用，以有效地提高线路运行可靠性，减少线路维护工作量。与瓷或玻璃绝缘子相比，合成绝缘子优良的防污性能是不可置疑的，但耐雷性能却有着两方面因素。有利因素是它不会发生瓷绝缘子那样的“零值”，与玻璃绝缘子那样的“自爆”现象，因而可在运行中保持整串绝缘子有较高的耐雷水平；不利因素是由于其伞 第2页 河间市山石电器有限公司HeJianShi rock electrical appliances Co., LTD
瓷绝缘子伞裙电位与电场分布仿真计算
瓷绝缘子伞裙电位与电场分布仿真计算 郑江彬 （湖北省电力公司检修分公司直流运检中心湖北宜昌443000） 【摘要】针对瓷绝缘子仍然是电力系统中使用最广泛的绝缘子，在绝缘子的伞裙处建立路径，采用ANSYS 电动势、电场强度仿真计算，求出伞裙处电动势、电场强度的分布。计算结果显示，金具、伞裙交界面下沿侧2cm 处与伞裙最边沿处，电动势分布值最高；金具、伞裙正交界处与伞裙、金具交界下沿侧10cm 左右，电动势分布值最低，对污闪、不明闪络、干闪、湿闪提供某一定程度上的指导作用 【关键词】ANSYS；电动势；电场 引言 瓷绝缘子是随着电力工业的兴起而首先发展起来的，距今已有100多年的历史。瓷作为一种传统的无机绝缘材料，具有良好的绝缘性能、耐酸碱性、耐候性和耐热性，抗老化性好，具有足够电气和机械强度。被广泛地应用于电力系统中，至今，同玻璃绝缘子、复合绝缘子相比，瓷绝缘子仍然是电力系统中使用最广泛的绝缘子。且有运行经验表明，某些类型的瓷绝缘子在交流或直流线路上的实际使用寿命都超过了30 年[1]。 有限单元法是随着电子计算机的发展而迅速发展起来的一种现代计算方法。它是20 世纪50 年代首先在连续体力学领域中应用的一种有效的数值分析方法, 随后很快广泛地应用于求解热传导、电磁场、流体力学等连续性问题。 1. 目前ANSYS 分析绝缘子简述 文献[2,3]对绝缘子的结构优化设计进行了初步的探讨,文献[4~8]通过不同方法对绝缘子、套管等高压元器件的电场、磁场分布进行各种数值计算，同时对不同方法的精度、优劣进行比较。而仿真[4]和文献[9]证明可适当简化绝缘子建模仿真而不影响计算的整体精度。文献[10~15]用ANSYS 分析了污秽对绝缘子的场强影响，或采用均压环改善绝缘子串上的电压均匀分布，并提出最优化均压环外径，高度等设计，或提出绝缘子头部形状及大小参数对绝缘子电场等电气性能的影响。对以上文献总结发现，进行单个绝缘子的电场、电动势分析，进而探讨绝缘子表面某点位置电场、电动势大小及分配关系的相关文献比较少，而发生污闪、或不明闪络的机率与伞裙电场电动势分布有直接的关系，本文基于XP- 210 陶瓷绝缘子进行ANSYS电场、电动势浅析。 为定性分析陶瓷绝缘子沿面电场和电位的分布，计算中做了如下简化:（1）假设绝缘子及金具表面是在清洁干燥的环境下;（2）整个绝缘子无破损，裂纹（3）由于仅考虑单个绝缘子的电位、场强分布影响问题，所以只对单个绝缘子二维建模，并考虑远场单元INFIN110。参考文献[16][17]整个模型可以简化为二维轴对称电场来进行分析，根据模型尺寸及对称性,建立1/2 场域的有限元计算模型。 2. 有限元控制方程及计算模型 2.1 控制方程 有限元法的基本步骤：采用变分原理或加权余量法对微分形式的控制方程进行离散处理，导出一个代数方程组，此代数方程组具有庞大稀疏对称的系数矩阵，经边界条件约束处理后成为正定矩阵，即可对其求近似解。静电场问题遵循下面的麦克斯韦方程： ▽×E=0 (1) ▽?D=ρ(2)
复合横担绝缘子
其他高压电瓷产品系列 上海松邦 复合横担绝缘子 概述 绝缘子是中高压输配电系统使用最广泛的基础元件，用于对带电部分进行绝缘和支持。复合绝缘子，是采用环氧引拔棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。该产品与传统的陶瓷、玻璃类绝缘子相比，具有重量轻（仅为同样用途传统绝缘子的1/4到1/8）、强度高（引拔棒抗拉强度和弯曲强度均为高强瓷的10倍以上）、耐污秽少清扫（硅橡胶具有独特强憎水性）的显著优点，同时克服了常规高分子材料的老化寿命问题，可安全使用数十年之久，是电力系统推广使用的全新一代产品。 用途及执行标准 本产品使用于交流220kV 及以下发电、输电、变电、配电系统，用于对带电部分进行绝缘和支持。 本产品型号按JB/T9683-1999 《绝缘子产品型号编制方法》规定进行编制，配置参数执行JB/T5892-1991 《高压线路用有机复合绝缘子技术条件》和JB/T8737-1998 《高压线路用复合绝缘子使用导则》标准。对以上标准中未明确定义的重要参数及配置方式，按GB311.1-1997 《高压输变电设备的绝缘配合》和GB/T5582-1993 《高压电力设备外绝缘污秽等级》的要求修正执行。 使用条件 环境温度：不高于+40℃，不低于-40℃； 海拔高度：不超过1000m ；（1000m 以上可按GB311.1-1997进行修正） 电源频率：不大于100Hz ； 机械负荷：不大于每种产品的额定值。 型号定义 F 额定机械负荷（k N ）额定电压（k V ）设计序号 伞型结构（W -双层伞，等径伞无W ）产品形式: X B -悬式 S -横担 Z S -棒型支柱 P -针式 C G -干式穿墙套管 复合绝缘子
环氧树脂优缺点
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。 (3)按环氧复合材料阶性能、成型方法、产品及应用领域的特点，并照顾到习惯上的名称综合考虑可分为：环氧树脂工程塑料、环氧树脂层压塑料、环氧树脂玻璃钢(通用型环氧树脂复合材料)及环氧树脂结构复合材料。 3、环氧树脂复合材料的特性 (1)密度小，比强度和比模量高。高模量碳纤维环氧复合材料的比强度为钢的5倍、铝合金的4倍，钻合金的3．2倍。其比模量是钢、铝合金、钦合金的5．5—6倍。因此，在强度和刚度相同的情况下碳纤维环氧复合材料构件的重量可以大大减轻。这在节省能源、提高构件的使用性能方面，是现有任何金属材料所不能相比的。 (2)疲劳强度高，破损安全特性好。环氧复合材料在静载荷或疲劳载荷作用下，首先在最薄弱处出现损伤，如横向裂纹、界面脱胶、分层、纤维断裂等。然而众多的纤维和界面会阻
电场分布法带电检测复合绝缘子的研究
电场分布法带电检测复合绝缘子的研究 【摘要】作为架空线路主要防污闪产品的复合绝缘子已经大量应用于电网中，但是现有检测方法很难真正有效地检测出复合绝缘子中存在的缺陷，尤其是内绝缘缺陷。从某种程度上来说，是埋下了电网安全运行的隐患。笔者从大量的理论分析和实际运行经验中发现用电场分布法在线带电检测复合绝缘子缺陷有很大的可行性。为了确保电网安全运行，可以大力推广这一检测方法。 【关键词】复合绝缘子内绝缘缺陷电场分布法复合绝缘子带电检测仪 1 研究项目确立的必要性 1.1 复合绝缘子优势明显，应用广泛 复合绝缘子与传统的瓷质绝缘子相比，除了耐污闪能力强以外，质量轻、强度高、无零值、制造工艺简单、运行维护方便等优点也是十分突出的。 近年来，复合绝缘子已经大量应用于电网中。据统计，美国新生产的绝缘子有60%-70%为复合绝缘子。我国电力系统于20世纪80年代中后期引入了硅橡胶有机复合绝缘子在35kV-500kV交流输电线上运行。在吸取国内外经验教训的基础上，电力系统从一开始就瞄准了高温硫化硅橡胶复合绝缘子的开发与研制。80年代末，先后完成了硅橡胶复合绝缘子的开发、成果转让与产品化工作。90年代初，为遏制我国华东、华北、东北等污闪多发地区的大面积污闪事故发生，复合绝缘子被大量引入电网，到1994年底，挂网运行5万支。从此，我国电网使用复合绝缘子数量迅猛增加：1995年为10万支，1996年为20万支，1998年为46万支，1999年为84万支，到2001年已达160万支（约290万支年）。新建线路，包括交、直流500kV线路都开始大批量使用复合绝缘子。短短几年，主要复合绝缘子生产厂已先后完成芯棒与护套界面的连续挤压、整体注塑的改进；端部金具与芯棒连接工艺逐渐采用压接式；±500kV直流线路和500kV交流线路相继使用了耐应力腐蚀芯棒[1]。 1.2 复合绝缘子的使用现状以及其局限性 复合绝缘子存在着多种界面。目前认为，因复合绝缘子的密封不良或护套性能不良，从而引起潮气进入内部，导致芯棒与护套的界面或在芯棒中发生局部放电，在界面或芯棒中产生炭化通道。这些炭化通道不但将芯棒和护套分离开来，而且逐渐沿芯棒发展，使总的绝缘长度减少。有时这些放电还严重地腐蚀芯棒，致使芯棒断裂。目前国外已发生数例复合绝缘子内绝缘故障，国内也出现了一些问题[3]。 由于复合绝缘子外绝缘使用的是有机复合材料，随着在网运行复合绝缘子年限的增加和硅橡胶表面性能出现一些变化，用户对其可靠性和剩余使用寿命仍有疑虑，如何评估复合绝缘子目前的运行状态以及如何判定更换时间成为确保电网
330kV及500kV交流架空送电线路绝缘子串分布电压
K48 备案号：7771—2000 中华人民共和国电力行业标准 DL/T 487—2000 330kV及500kV交流架空送电线路 绝缘子串的分布电压 The distribution voltage along insulator string on A.C. overhead transmission line with rated voltage of 330kV and 500kV 2000-11-03 发布 2001-01-01实施 中华人民共和国国家经济贸易委员会发布 前言 本标准是由原电力工业部综科教［1998］28号文下达的任务。本标准为原标准DL ／T 487—1992《330kV及500kV交流架空送电线路绝缘子串的分布电压》的修订版，修订目的主要是考虑到原标准自1992年颁布以来，时间已长，我国电力建设发展十分迅速，原标准已不适应新的国情。 本标准在原标准DL／T 487—1992的基础上增加了500kV交流架空送电线路绝缘子片数为25片、26片、29片、30片的分布电压典型数据和典型曲线。同时，根据GB／T1.1—1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》对原标准中的文字结构作了规范化的修改。本标准代替原标准DL／T 487—1992的全部。 本标准由电力行业绝缘子标准化技术委员会提出修订。 本标准由电力行业绝缘子标准化技术委员会归口。 本标准由武汉高压研究所负责起草。 本标准主要起草人：丁一正、张俊兰、陈雄一、罗真海。 本标准由武汉高压研究所负责解释。 目次 前言 1 范围
2 定义 3 单位 4 测量仪器 5 测量条件 6 判据 7 绝缘子串分布电压实测值的数据处理 8 330kV及500kV交流架空送电线路绝缘子串的分布电压典型数据 中华人民共和国电力行业标准 330kV及500kV交流架空送电线路 绝缘子串的分布电压 DL/T 487—2000 代替DL/T 487-1992 The distribution voltage along insulator string on A.C. overhead transmission line with rated voltage of 330kV and 500kV 1 范围 本标准规定了330kV及500kV交流架空送电线路绝缘子串上各片绝缘子在正常运行电压下承受到的分布电压参考值(有效值，不同)。 本标准适用于各地区、各种环境温度和海拔高度、各种塔型、各种型号的瓷质或钢化玻璃悬垂绝缘子边相单串，其与导线的连接金具为下垂式。中相和耐张绝缘子单、双串可参照执行。但绝缘子串的元件需全部属于同一型号和同一材质的绝缘子，其表面应干燥且无严重污秽。 本标准不适用于发生电晕放电时的绝缘子串，也不适用于由不同型号绝缘子组成的混合型绝缘子串。 2 定义 本标准采用下列定义。 2.1 分布电压(u i)* distribution voltage 绝缘子串在系统运行电压下，每一片绝缘子所承受到的电压值。 2.2 电压换算系数(a) coefficient of transferred voltage 被测绝缘子串上实际承受到的系统运行电压值与测量值之比。 2.3 最大分布电压(u max) maximum distribution voltage 绝缘子串承受电压最高的一片绝缘子上所承受到的电压值。 2.4 相别系数(k p) coefficient of difference between phases 中相与边相绝缘子串靠导线侧第一片绝缘子上最大分布电压值之比。 3 单位
绝缘子型号
NLD耐张线夹：是用来将导线或架空地线固定在耐张绝缘子串上，用耐张线夹起锚固作用。适用于中小截面导线。 耐张线夹分三大类即：螺栓式耐张线夹，压缩型耐张线夹，楔型线夹。 螺旋式耐张线夹型号有：NLD-1, NLD-2, NLD-3, NLD-4. 型号含义：N-耐张线夹L螺旋形，D倒装式。95钢绞线需选用NLD-3比较合适。 盘形悬式陶瓷绝缘子(钢化玻璃绝缘子)：X-3C、X-4C、XP-4.5、XP-4.5C、XP-70C、XP-70、XP-100、XP-120、XP1-120、XP-160、XP1-160、XP2-160、XP3-160、XP4-160、XP5-160、XP6-160、XP7-160、XP8-160、XP9-160、XP10-160、XP11-160 、XWP1-70、XWP2-70、XWP3-70、XWP4-70、XWP5-70、XWP6-70、XWP7-70、XWP8-70、XWP1-100、XWP2-100、XWP3-100、XWP6-100、XWP2-120、XWP3-120、XWP-160、XWP1-160、XWP2-160、XWP3-160、XWP6-160、XWP7-160 针式绝缘子：P-6T、P-6M、P-10T、P-10M、P-15T、P-15M、P-15T16、P-20T、P-35T.PQ1-10L、PQ1-10LT、PQ2-10T、PQ2-10L、PQ2-10LT、PQ2-10BT、PQ2-10BL、PQ2-10BLT 柱式绝缘子:PS15/300、PS15/500、PS20 横担绝缘子:S-185、SC-210、S-185、S-210、S-280、S-380 棒形悬式复合绝缘子:FXBW4-10/70、FXBW4-10/100、FXBW4-35/70、FXBW4-35/100、FXBW4-66/70、FXBW4-66/100、FXBW4-110/70、FXBW4-110-100 FXBW4-220/100、FXBW4-220/160、FXBW4-330/160 针式复合绝缘子:FPQ3-10/4T16、FPQ3-10/5T18、FPQ3-10/6T20、FPQ4-10/3T20、FPQ4-10/4L20、FPQ4-10/5M20、FPQ-20/3T20、FPQ-35/2T20 支柱复合绝缘子:FZSW-10/4、FZS-35/6、FZSW-66/6、FZSW-66/8、FZSW-110/10、FZSW-220/10 横担复合绝缘子:FS-10/2.5、FS-10/5、FS-35/5、FS-35/10、FS-66/5、FS-66/10、FS-66/12.5、FS-110/8、FS-110/10、FS-110/16、FS-220/5、FS-220/8等绝缘子 悬式绝缘子 X-3，X-3C，X-4.5，XP-4.5C，XP-70，XP-70C，XP-100，XP-120，XP-160，XWP-70，XWP-100，XWP-120，XWP-160，XMP-70，XMP-100，XMP-120，XMP-160，XHP-70，XHP-100，XHP-120，XHP-160。 复合悬式绝缘子 FXBW4-10/70，FXBW4-35/70，FXBW4-66/70，FXBW4-110/70，FXBW4-220/100，FXBW4-220/160，FXBW4-330/160，FXBW4-500/180。 高压悬式绝缘子X-3GB/T 7253-2005，X-3CGB/T 7253-2005，X-4.5GB/T 7253-2005，X-4.5CGB/T 7253-2005 XP-6GB/T 7253-2005，XP-6CGB/T 7253-2005 XP-7GB/T 7253-2005XP-7CGB/T 7253-2005XP-10G B/T 7253-2005 XP-16GB/T 7253-2005 XP-21GB/T 7253-2005 XP-30GB/T 72 53-2005 XP-60GB/T 7253-2005 XP-70GB/T 7253-2005 XP-70CGB/T 7253-20 05 XP-70GB/T 7253-2005 XP-70GB/T 7253-2005 XP-100GB/T 7253-2005 XP -120GB/T 7253-2005 XP-160GB/T 7253-2005 XP-160GB/T 7253-2005 XP-21 0GB/T 7253-2005 XP-300GB/T 7253-2005 XP-400GB/T 7253-2005 XP-70GB /T 7253-2005 XP-100GB/T 7253-2005 XP-120GB/T 7253-2005 XP-160GB/T 7253-2005 XP-160GB/T 7253-2005XP-160GB/T 7253-2005 XP-160GB/T 725
特高压输电工程发展状况
特高压输电工程发展状况 特高压输电分为：特高压交流输电和特高压直流输电，这两种输电方式各有各的优缺点。 特高压输电技术具有以下优越性： 1．1够提高电网的安全性、可靠性。 采用l 000kV电压长远距离输，可以降低电网的短路电流。比如若长运距离输送l 000万kw电力，可以减少相当于本地装机17台60万kW的机组。每台60万kW的机组对其附近区域500 kV电网的短路电流将增加1．8 kA。而采用特高压输电技术的分层、分区布局电网，则可以优化电网结构，从根本上解决短路电流超标，从而提高电网的安全性、可靠性。 1．2够更为经济地提高大容量、远距离送电能力。 研究表明：1条l 000 kV线路的输送客量相当于5条500 kV线路的输送容量，这样能够使包括变电站在内的电网建设成本降低10％～15％。我国的电站建设多集中于煤矿资源丰富的华北和水资源丰富的两南，用电负荷又集中在华东、华中。这种状况客观上要求西电东送。据预测，到2020年，我国的发电装机容量有可能达到ll 亿kW。依靠目前的500 kV电网无论是输送距离还是输送容量，都
无法承受，只能依靠技术进步，通过特高压输电技术及特高压输电电网建设，将大型水电、煤电基地的电能输送到所需目的地。 1．3够大量节约电网建设用地。 我国环境保护标准程定，邻近民居的地面电场强度不能大于4 kV ／m，500 kV的输电线路走廊宽度要为10～48 m，而l 000 kV线路走廊要为8l一97 m。通过理论计算得知，输送同样的功率(如500万kW)，采用l 000 kV特高压输电线路比采用500 kV高压输电线路节约60％的建设用地。所以说．特高压输电技术能够大量节约电网建设用地．是资源节约型建设丁程。 特高压输电技术主要的技术难关： 2 ．1 过电压与绝缘配合。 在特高压输电系统运行过程中，将承受操作冲击、故障冲击、雷电冲击等引起的过电压。由于目前我国尚无特高压过电压标准，因此，对过电压与绝缘配合进行研究，选择正确和经济的方式降低设备的过电压水平和绝缘水平，对系统安全运行是十分重要的。由于特高压输电工程的特殊性，导线的布置方式有多种选择，绝缘子串型和塔头间隙种类较超高压线路多，如同杆并架，导线水平排列、垂直排列，绝缘子I 串、v 串甚至Y 串等。我国特高压输电线路跨越高海拔地区的国情还决定必需对不同海拔条件下的空气间隙放电电压特性进行研究。因此，在常规研究项目基础上，研究不同条
绝缘子带电检测方法
绝缘子在线检测方法及规定 摘 要:评述绝缘子在线检测的各种方法的测量原理、信号处理手段及判别方法的特点,并提出几种信号处理的方法及实际测量装置的设计构想。 1 引言 安装在输电线路上的绝缘子,在运行过程中因长期经受机电负荷、日晒雨淋、冷热变化等作用,可能出现绝缘电阻降低、开裂甚至击穿等故障,对供电可靠性带来潜在威胁,因此,绝缘子在线检测意义重大。 线路绝缘子的在线检测,因其安装位置的特殊性及分布区域的广泛性,向来是绝缘在线监测的一个难点。若干年来,国内外一直在寻找有效的解决办法［1］［2］,至今已有以超声波检测法、激光多普勒振动法及红外热象仪法为代表的非电量测量法和以电压分布检测法、绝缘电阻法及脉冲电流法为典型的电量测量法,被尝试用于解决绝缘子在线检测问题。 2 非电量测量法 激光多普勒振动法是利用已开裂的绝缘子的振动中心频率与正常时不同的特点,通过外力如敲击铁塔或将超声波发生器所产生的超声波用抛物型反射镜对准被测绝缘子,或用激光源对准被测绝缘子,以激起绝缘子的微小振动,然后将激光多普勒仪发出的激光对准被测绝缘子,根据对反射回来的信号的频谱的分析,从而获得该绝缘子的振动中心频率值,据此判定该绝缘子的好坏。 超声波检测法是基于当超声波从一种介质进入到另一种介质的
传播过程中,在两介质的交界面发生反射、折射和模式变换(纵、横波转换)的原理实现的。通过接收超声波发生器(称为换能器)发出的脉冲超声波在进入绝缘子介质和穿出绝缘子介质时的反射波来限定绝缘子的位置区间。当绝缘子出现“开裂”时,则在接收到的反射波的时间轴上将出现该缺陷的反射波,由时间轴上的该缺陷波的大小及位置,即可判断出缺陷在绝缘子中的具体情况。 超声波检测法和激光多普勒振动仪法可检定出开裂绝缘子,对于具有“零值自爆”特性的玻璃绝缘子的在线检测确有高效。日本在这一领域研究较多,也取得了一定的进展［3］-［6］;但超声波检测法存在的耦合和衰减及超声波换能器的性能问题在远距离遥测上目前未有大的突破,尚处于摸索阶段,该类设备目前主要用于企业生产的在线检测及实验室检定。激光多普勒振动仪体积庞大、笨重、使用及维修复杂、造价高等缺点及两种检测法对未开裂的劣值绝缘子检测无效的问题,限制了这两种检测法的适用范围。 利用绝缘子表面的热效应原理进行在线检测的红外热象仪法［7］,对于涂有半导体釉的耐污绝缘子的遥测相当有效。因为此类绝缘子在线带电运行时,正常绝缘子的表面电流较大、温升较高,而劣值绝缘子的表面温度比正常绝缘子低好几度,用红外热象仪易于识别;但对于玻璃绝缘子或普通釉的瓷绝缘子,其正常的表面温度比劣值的表面温度仅相差1℃左右, 在复杂的现场环境下,测量极其困难,而红外热象仪高昂的造价亦令众多用户对其性能价格比难以接受。基于此,下面我们将重点讨论电量法绝缘子在线检测技术。
配电线路常用绝缘子
架空电力线路的导线，是利用绝缘子和金具连接固定在杆塔上的。用于导线与杆塔绝缘的绝缘子，在运行中不但要承受工作电压的作用，还要受到过电压的作用，同时还要承受机械力的作用及气温变化和周围环境的影响，所以绝缘子必须在良好的绝缘性能和一定的机械强度。通常，绝缘子表面被做成波纹形的。这是因为：一是可以增加绝缘子的泄露距离（又称爬电距离），同时每个波绞又能起到阻断电弧的作用；二是当下雨时，从绝缘子上流下的污水不会直接从绝缘子上部流到下部，避免形成污水柱造成短路事故，起到阻断污水水流的作用；三是当空气中的污秽物质落到绝缘子上时，由于绝缘子波绞的凹凸不平，污秽物质将不能均匀地附在绝缘子上，在一定程度上提高了绝缘子的抗污能力。架空电力线路用绝缘子种类很多，他可以根据绝缘子的结构型式、绝缘介质、连接方式和承载能力的大小来分类。 结构型式：盘形绝缘子、棒形绝缘子绝缘介质：瓷质绝缘子、玻璃绝缘子、半导体釉绝缘子、复合绝缘子连接方式：球型绝缘子、槽型绝缘子装置场环境、户内绝缘子、户外绝缘子。 承载能力：5kN、10kN、12kN、40kN、60kN、70kN、100kN、120kN、160kN、 210kN、300kN、420kN、550kN... 2针式柱式绝缘子 针式绝缘子主要用于直线杆和角度较小的转角杆支持导线，分为高压、低压两种。按材料分针式瓷质绝缘子与针式复合绝缘子。 绝缘子型号说明： P――普通型针式绝缘子; PQ加强绝缘1型（中污型）针式绝缘子; PQ 加强绝缘2型（特重污型）针式绝缘子; FP 代表复合针式防污型绝缘子;
B――瓷件侧槽以上部位，除承烧面外，全部上半导体釉; M长脚; L -- 不带脚，瓷件与脚螺纹连接; LT――带脚，瓷件与脚螺纹连接，铁担; 破折号后的数字10表示额定电压10kV; T后的数字16、20表示下端螺纹直 径。 如： P-15T16, P表示普通型针式绝缘子，15表示额定电压15kV, 16表示下端螺 纹直径16mm。 FPQ4-10/3T20, F表示复合，P表示针式，Q表示防污型，4表示防污等级， 10 表示额定电压10kV，3 表示额定弯曲负荷3kN，20 表示下端螺纹直径20mm。 普通型针式绝缘子其外形如下图所示。针式绝缘子的支持钢脚用混凝土浇装在瓷件内，形成“瓷包铁”内浇装结构。 针式瓷绝缘子技术参数（老型号）针式瓷绝缘子技术参数针式复合绝缘子采用硅橡胶作为原材料，产品经过高温整体模压一次成形。 针式复合绝缘子的特点是重量轻，施工方便，抗击穿能力强。针式复合绝缘子的螺杆有：M16 M18 M20三种 针式复合绝缘子技术参数
复合绝缘子优点
复合绝缘子 型号说明： F—有机复合材料 XB：棒形悬式PQ：针式 ZS：支柱 S横担 CG：干式穿墙套管 QE：铁道电化用（QX：铁道电化用） 1、2表示为20mm/KV；3、4表示为25mm/KV “—”后额定电压（KV） “/”后额定负荷（KN） 高压线路用棒形悬式复合绝缘子：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。 它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。 复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。 复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。 与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点： （1）强度高，重量轻。复合绝缘子的强度重量比很高，即比强度很高。其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。 （2）湿闪污闪电压高。有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。 普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。在不利条件下，憎水性可能因电气、环境等应力的影响而下降或丧失，但其等效直径不会变粗，所以污闪电压仍将保持较高的水平。 （3）运行维护方便。有机外绝缘优异的耐污性能提高了电力系统运行的可靠性，在污秽地区无须象瓷及玻璃绝缘子一样定期清扫，也不存在普通悬式瓷绝缘子零值检测问题，大大降低了污秽地区绝缘子的运行维护费用。 （4）不易破碎，防止意外事故。复合绝缘子耐冲击能力强，大大减少了安装、运输过程中造成的意外破损，并能有效防止枪击等人为因素的破坏。 型号：FXBW4-66/120、FXBW4-110/70、FXBW4-110/100、FXBW4-110/100TD、FXBW4-110/120、FXBW4-110/160、FXBW4-110/160、FXBW3-220/70、FXBW4-220/70、FXBW3-220/100、FXBW4-220/100、FXBW5-220/100、FXBW4-220/100TD、FXBW4-220/120、FXBW4-220/160、FXBW5-220/160、FXBW4-220/180、FXBW5-220/180、FXBW4-220/210、FXBW5-220/210、FXBW3-330/100、FXBW4-330/100、FXBW3-330/120、FXBW4-330/120、FXBW3-330/160、FXBW4-330/160、FXBW4-110/70-1420、FXBW4-110/100-1440、FXBW4-110/120-1440、FXBW4-10/40、FXBW4-10/70、FXBW4-10/100、FXBW4-20/70、
各种绝缘子型号
悬式绝缘子 X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XWP-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,XMP-160,XHP-70,XHP-100,XHP-120,XHP-160。 柱式绝缘子PS-15,PS-20,PS-35。 瓷横担绝缘子。 针式绝缘子P-6,P-10,P-15,P-20,P-35。 复合悬式绝缘子。针式复合绝缘子。 瓷拉棒。 拉紧绝缘子J-4.5,J-5,J-7,J-9。 低压蝶式绝缘子ED-1,ED-2,ED-3。 电车、机车绝缘子WX-01,WX-02,WH-01,WH-02,CD-1,CD-01。 针式瓷瓶PD-1,PD-2,PD-3。 户内外支柱绝缘子 ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10户内内胶装支柱绝缘子 ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。户外针式支柱绝缘子ZLA-6,ZPB-10,ZPD-10。 棒形支柱绝缘子。棒形支柱绝缘子（防污型）。钢化玻璃绝缘子 LXY-70,LXY1-70,LXY-100,LXY-120,LXY3-160,LXHY4-70,LXHY-70,LXHY5-70,LXHY4-100,LXHY4-120,LXHY3-160,LXHY4-160,LXHY5-160,LXHY6- 160,FC70P/146,FC100P/146,FC120P/146,FC7P/14B/170,U240B/170,U300B/195,U42 0B/205,U550B/240,LXP-70,LXP-100,LXP-120,LXP-160,LXHP-70,LXHP-100,LXHP-120,LXHP-160。 1/ 1
