接触网全参数激光测量仪
第四代
JQJ-Z型接触网全参数激光测量仪
产品简介
JQJ-Z型第四代接触网全参数激光测量仪是我公司JQJ系列
视频激光测量仪的升级产品，是电气化铁道接触网作业一体化测
量的首选产品。测量仪采用全数字信号视频采集模块，工业级的
摄像头直接将各测量位置成像在仪器的3.5英寸真彩色TFT液晶
屏幕上，并在同一屏幕中同时显示图象和测量数据,避免了来回
切换界面的繁琐操作,使得整个瞄准和测量过程更加方便迅速。
其采用徕佧原装工业级激光测距传感器，结合高精度角度传感
仪，可以在白天、夜晚、刮风、有雾天对接触网的各项几何参数
进行快速准确测量。该测量仪能实现接触网基础数据的迅速精确
测量、自动存储分析、实时传输共享，支持含3G或WiFi模块的
平板电脑、智能手机与系统进行无缝连接，实现远距离存储及分
析功能。
产品应用
该仪器可实现包括接触网导高、拉出值、侧面限界、轨距、超高等十几项常规参数的测量，线岔、锚段关节等复杂项目等只需简单一键式测量均可自动计算并显示需要的结果。仪器独创一分钟现场自检、现场校验功能，并具有简洁的人机界面、一键式测量、影像及数据同屏显示、数据查看等实用功能。仪器广泛应用于国铁普速、客专高铁、城轨地铁等电气化接触网线路，至今已为多家铁路单位的电气化铁道建设维护提供了有力的支持，同时该产品也是第三届全国铁道行业职业技能竞技比赛用测量仪。
功能特点
◆ 3.5英寸真彩色液晶屏幕、图像清晰，瞄准十字激光点可选，快速精确
◆基于高端相机原理的新型底座：全不锈钢材质，单手45度旋转安装一步到位，自动清除电极氧化层，
确保机械和电气部件连接可靠
◆夜间背光按键设计可选，夜间操作方便
◆无死角测量，角度范围达到-120度到+120度
◆内置电池，两块3600mAh大容量锂电池，可连续工作8小时以上
◆全中文操作界面、高精度数据测量，精度完全满足高速铁路检测需要
◆面板可抬升收纳，多角度抬升适应不同测量习惯，不工作时收起缩小占用空间
◆SD卡或掌上电脑（增配）实时接收保存数据、掌上电脑语音报数，数据存储方便
◆一体化测量，接触网常规参数全测量：白天、夜晚、刮风、有雾天，区间、站场、隧道接触网参数均
能准确测量
根据用户需求，提供软件升级支持和功能的不断拓展
技术认证
该仪器通过了铁道部铁路专用计量器具新产品技术认证(TJR030110-01-0097) 该仪器获得国家科技部创新基金奖励并取得证书
软件界面
测量项目及精度
硬件参数
产品应用
产品图片

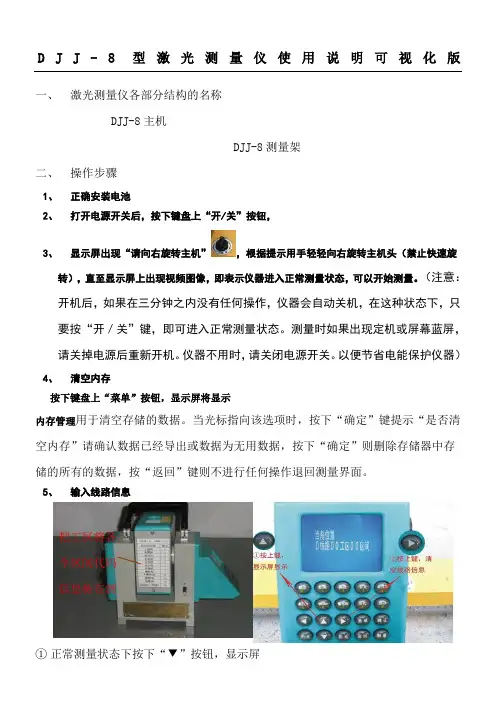

DJJ-8型激光测量仪使用说明可视化版、接触网专业激光测量仪
