功率因数表的接线方法

1、2、3、4、5接线柱哪两个为电流哪两个为电压呀

你用万用表测一下，电阻为0的两个端子就是电流，电阻无穷大的是电压端子，和外壳金属部分连的是接地端。

*I为电流的进线端，I为电流的出线端，此两端接A相，电源接BC两端，接错了，不准的。当线路上出现无功时，表头指针将从零刻度向滞后刻度盘摆动（向上）。当电容器过补偿时,表头指针将会向超前刻度盘摆动（向下）。如果电流端进出线接反，将出现显示不准确。

(1D1-cosφ型功率因数表的接线方法通常是：电压，接AB相，电流，接C相。

或者：任意两相的电压（线电压），和另外一相的电流。)

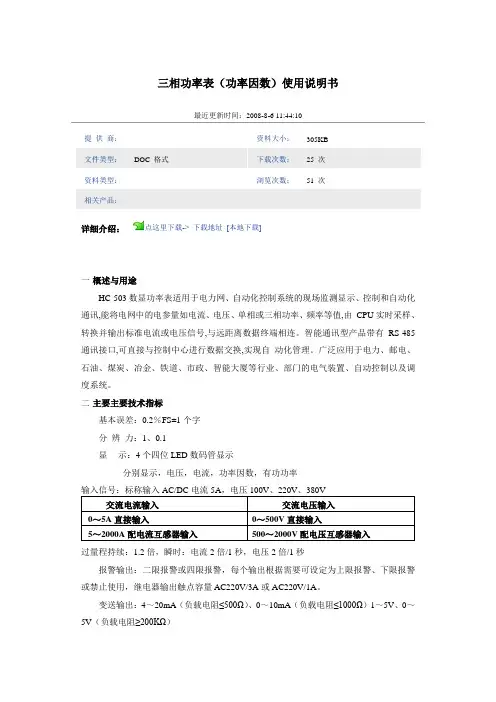

这个数显功率表怎么接线啊！

这个功率表接上一个开关电源测功率！你的输入电压和输入电流是什么概念？这个功率表不是串接在电路中的？

端子8、10是接电源220V；

端子1、2是接输入电压（V）； 1（L）接电压负， 2（H）接电压正；

端子3、4为输入电流（I）的正，端子5、6为输入电流（I）负。

端子11、12为外部输出电流，如果用不上就不用接线。

功率表怎么接线

接两相的电流和三相电压。

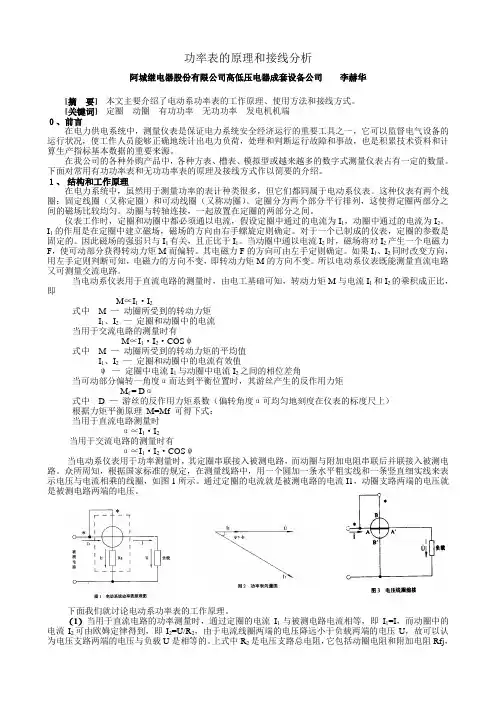

电路图中的功率表两个*号端两个接线端

两个*号端两个接线端分别是怎么意思？在电路图中，测的是什么量？

如图，功率表那样接，是通过测电路什么量得到功率的？两个*号端两个接线端分别是什么意思？

测功率只有二个量电流、电压

*是电流电压线圈的一端电流线圈*号端必须接输入端，而电压线圈*号端可以接在输入输出端，只是接在输出端时测量的功率包括了电压线圈的功率，通常电压线圈都接在输入端。

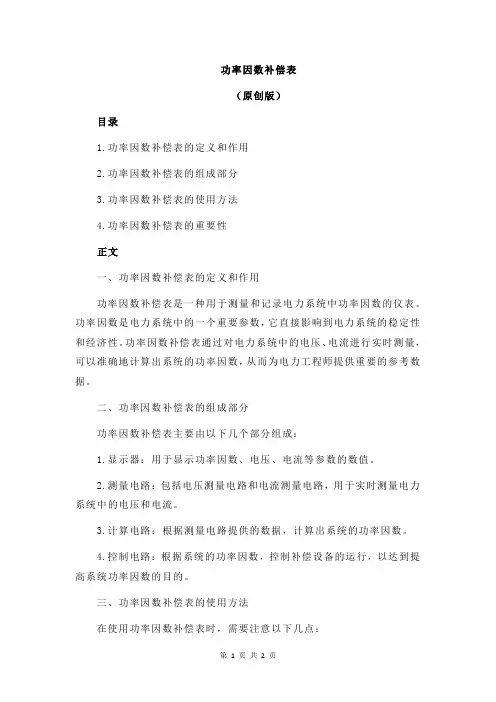

功率因数表怎样接线

指针式功率因数表在设计时，是取A、B相电压和C相电流并且功率因数等于1时，指针在中间（1）位置设计的。低压供电网络的功率因数基本都是滞后。极少是等于1。（网络负荷显容性时才会超前。停电时表的指针应在中间，指1的位置。正常供电的网络，功率因数表很少在指1的位置。）

采样电压取B C 相，采样电流取A 相
