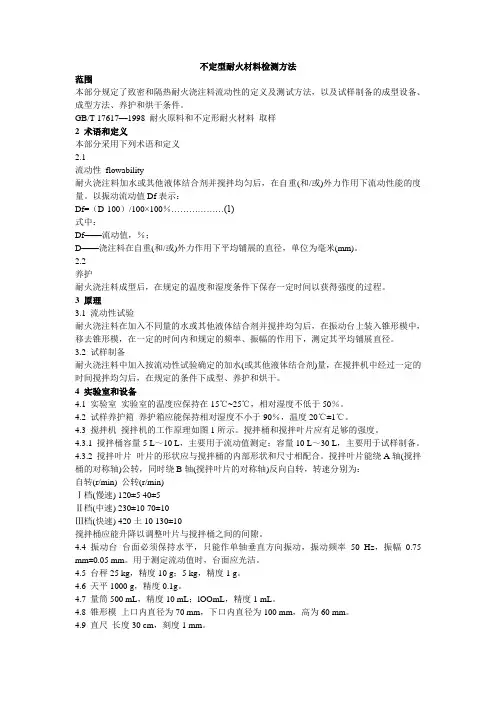

不定型耐火材料检测方法

范围

本部分规定了致密和隔热耐火浇注料流动性的定义及测试方法，以及试样制备的成型设备、成型方法、养护和烘干条件。

GB/T 17617—1998 耐火原料和不定形耐火材料取样

2 术语和定义

本部分采用下列术语和定义

2.1

流动性flowability

耐火浇注料加水或其他液体结合剂并搅拌均匀后，在自重(和/或)外力作用下流动性能的度量。以振动流动值Df表示：

Df=（D-100）/100×100％ (1)

式中：

Df——流动值，％；

D——浇注料在自重(和/或)外力作用下平均铺展的直径，单位为毫米(mm)。

2.2

养护

耐火浇注料成型后，在规定的温度和湿度条件下保存一定时间以获得强度的过程。

3 原理

3.1 流动性试验

耐火浇注料在加入不同量的水或其他液体结合剂并搅拌均匀后，在振动台上装入锥形模中，移去锥形模，在一定的时间内和规定的频率、振幅的作用下，测定其平均铺展直径。

3.2 试样制备

耐火浇注料中加入按流动性试验确定的加水(或其他液体结合剂)量，在搅拌机中经过一定的时间搅拌均匀后，在规定的条件下成型、养护和烘干。

4 实验室和设备

4.1 实验室实验室的温度应保持在15℃~25℃，相对湿度不低于50％。

4.2 试样养护箱养护箱应能保持相对湿度不小于90％，温度20℃±1℃。

4.3 搅拌机搅拌机的工作原理如图1所示。搅拌桶和搅拌叶片应有足够的强度。

4.3.1 搅拌桶容量5 L～10 L，主要用于流动值测定；容量10 L～30 L，主要用于试样制备。

4.3.2 搅拌叶片叶片的形状应与搅拌桶的内部形状和尺寸相配合。搅拌叶片能绕A轴(搅拌桶的对称轴)公转，同时绕B轴(搅拌叶片的对称轴)反向自转，转速分别为：

自转(r/min) 公转(r/min)

Ⅰ档(慢速) 120±5 40±5

Ⅱ档(中速) 230±10 70±10

Ⅲ档(快速) 420土10 130±10

搅拌桶应能升降以调整叶片与搅拌桶之间的间隙。

4.4 振动台台面必须保持水平，只能作单轴垂直方向振动，振动频率50 Hz，振幅0.75 mm±0.05 mm。用于测定流动值时，台面应光洁。

4.5 台秤25 kg，精度10 g；5 kg，精度1 g。

4.6 天平1000 g，精度0.1g。

4.7 量筒500 mL，精度10 mL；lOOmL，精度1 mL。

4.8 锥形模上口内直径为70 mm，下口内直径为100 mm，高为60 mm。

4.9 直尺长度30 cm，刻度1 mm。

4.10 游标卡尺长度300 mm。

4.11 秒表。

4.12 模具。

4.13 镘刀。

4.14 捣固棒。

4.15 烘箱。

4.16 干燥器。

4.17 料铲。

5 抽样

5.1 样品的抽取

样品的抽取按GB/T 17617—1998进行。

5.2 样品缩分

将样品充分混合，若几种组分分别包装，则每种组分先各自混合均匀，再按比例称取，一起混合均匀，然后用四分法分成两份。一份作为试验室样品，进行检验。另一份作为副样，保存时间一般不超过1个月。

5.3 化学分析试样和耐火度试样

从试验室样品中按四分法缩分抽取，在规定的条件下粉碎、研磨，制备化学分析试样和耐火度试样。特殊情况下，可以采用常温耐压强度压碎后的残样制取，并在检验报告中注明。

6 试样规格

根据不同的检测项目应制备不同尺寸的试样，试样尺寸见表l。

表1 用于不同检测项目的试样规格

试样型号

试样尺寸/mm

检测项目

A型

230×114×65

抗热震性、导热系数

B型

160×40×40

耐压强度、抗折强度、加热永久线变化、显气孔率、体积密度、热膨胀

C型

∮(160~180)×(20~25)

导热系数

D型

∮50×50

荷重软化温度

E型

∮(20～25)×100

20×20×100

热膨胀

F型

100×100×30

耐磨性

G型

50×50×50

抗爆裂性

对于临界粒度大于8 mm的试验料，建议制备A型试样，然后切制成相应的规格尺寸。

7流动性试验

7.1 试验料的制备

7.1.1 从混合均匀的试验室样品中准确称取足够做两次流动值测定的试验料，放进搅拌桶内。

7.1.2 用量筒量取搅拌用水，水温应接近室温，准确到1 mL。第一次可按与同类产品相当的加水量，再次测定时酌情增减用水量，每次增减量不大于试验料干重的O.5％。其他液体结合剂用称量法。

7.1.3 将试验料慢速于混1 min，然后快速搅拌，边搅拌边加入水或其他液体结合剂，2min 后稍停，清理粘附在搅拌叶片和桶壁的泥料，再次搅拌2min，总搅拌时间为5min。

7.2 流动值测定

7.2.1 将锥形模放在振动台上，先加入试验料至锥形模深度的2/3，用捣棒捣实，再继续加入剩余料，并捣实抹平。

7.2.2 取下锥形模，启动振动台，振动15s。

7.2.3 用游标卡尺每间隔45o测量试验料四个直径的数值，取其平均值，精确到1mm。

7.2.4 按8.2.1～8.2.3步骤重复测定两次，取两次的平均值作为流动值结果，记录试验料的用水量和流动值。每次测定不得用已经振动过的料，试样料的制备和两次测定应在10min内完成。

7.2.5 自流浇注料加料时无需捣实，加满料后无需振动，取下锥形模后停留1min，按8.2.3～

8.2.4测定流动值。

7.3 加水(或其他液体结合剂)量的确定

用不同加水量的试验料分别进行流动性测定，当流动值达到60％～90％时，即为合适用水量，并作为试样成型时的用水量。

8试样成型

8.1 从混合均匀的试验料中，称取成型试样所需用的量，加入按8.3所确定的用水(或其他液体结合剂)量。

8.2 按7.1.3制备试验料。

8.3 将试模固定在振动台上，填装试验料直至试模上边缘，启动振动台，边振动边填装试验料。

8.4 停止振动，用镘刀去除高出试模边缘的试验料，并将试样表面抹平。对于致密浇注料，全部振动时间一般为60s～90s；对于隔热浇注料，全部振动时间一般为30s～60s。从加水开始到试样成型的全部时间不超过10 min。

8.5 自流浇注料试样的成型，直接将搅拌均匀的试验料填装到试模中，停留2 min后用镘刀抹平。

8.6 当委托方提供试样制备和养护方法时，以委托方提供的方法为准，并在检验报告中注明。

9 试样养护

9.1 气硬性耐火浇注料试样带模置于实验室环境中养护24 h脱模，在相同条件下再存放24 h。

9.2 水硬性耐火浇注料试样带模置于相对湿度不小于90％，温度20℃±1℃的养护箱中，养护24 h后脱模，再在相同条件下养护24 h。

9.3 热硬性耐火浇注料试样带模置于40℃～110℃烘箱中烘干12 h，脱模后再在相同条件下烘干24 h。

10 试样烘干

对需要测定线变化率的试样，在养护后脱模，立即测量尺寸。随后放入烘箱中逐渐升温至110℃±5℃，在110℃±5℃或规定的条件下干燥24 h。干燥后试样随烘箱冷却至室温。冷却后试样应存放于干燥器中，存放时间不应超过3天。

定型耐火材料的生产工艺流程图

定型耐火材料工艺流程定型耐火材料的生产工艺流程图活化煅烧死烧

检验包装一．原料的煅烧原料的煅烧具有极为重要的必要性，原料的煅烧分为活化煅烧和死烧，活化煅烧是使原料全部或部分组分得到活化，变为活性状态的煅烧，通过加入添加剂得以实现，死烧则是使原料全部达到完全烧结，无论哪种煅烧都能够使生料变成熟料，熟料配料的好处如下：（1）熟料配料能够保证制品烧成后的尺寸准确性，以及制品的体积稳定性。（2）熟料配料有利于改善制品的矿物组成及显微组织结构，从而保证制品具有良好的使用性能；（3）熟料配料有利于缩短制品的烧成周期，提高生产效率和烧成合格率。二．原料的挑选分级原料的挑选分级能够保证优质品的质量，避免劣质原料被用来生产优质品；此外，这道工序还能保证优质原料被有价值的利用，避免优质原料被用来生产低等级的制品。一般挑选分级的对象有耐火黏土、高铝矾土、菱镁矿等，根据熟料的外观颜色、有无显而易见的杂质、比重、致密度等情况进行人工拣选。三．原料的破粉碎破粉碎在耐火材料的生产流程中是一道极为重要的生产工序，它决定了产品质量的好坏，因此它有着极为重要的意义：（1）各种原料只有破粉碎到一定细度才能充分均匀混合，从而保证制品组织结构的均匀性；（2）通过破粉碎将各种原料的加工成适当粒度，以保证制品的成型密度；（3）只有将原料粉碎到一定细度，才能提高原料的反应活性，促进高温下的固相反应，形成预期的矿物组成和显微组织结构，以及降低烧成温度。根据破碎的不同要求，可以选择不同类型的破碎机，常用的破碎机有颚式破碎机和圆锥破碎机。

配料不仅仅是调配化学组成的过程，还是调配颗粒组成的过程，因此在配料过程中颗粒级配的设计师极为重要的，合理的颗粒级配可以达到最紧密堆积，保证坯体的成型密度，减小坯体的烧成收缩，从而保证制品的质量和性能。以取得最紧密堆积为目的，耐火材料的颗粒组成，一般采用下述公式： y i =[a +(1?a )(d i D )n ]?100 y i ——粒径为d i 的颗粒应配入的数量（%）； a ——系数，取决于物料性质及细粉含量等因素，一般情况下，a=0-0.4; n ——指数，与颗粒分布特性及细粉的比例有关，一般地n=0.5-0.9; D ——最大（临界）颗粒尺寸（mm ）。理想的堆积是粗颗粒构成骨架，中颗粒填充于大颗粒构成的空隙中，细粉则填充于中间颗粒构成的空隙中，在实际生产中，通常采取三组分颗粒配料，有时候也会采取四组分颗粒配料，不同的产品因为成型和烧成的不同，会选取不同的配比。五．混练混练是使各种物料分布均匀化，并促进颗粒接触和塑化的操作过程，耐火材料的混练过程，由于颗粒粒度相差较大及成型的需要，实际上不是一个单纯的混合过程，而是伴有一定程度的碾压、排气过程。混练的最终目的是使混合料的任意单位体积内具有相同的化学组成和颗粒组成。达到较好混练质量所需要的混练时间，主要与物料的流动性、外加剂的种类、混练机的结构性能等因素有关，对应于某一种坯料及混练设备，都有一个最佳的混练时间，超过该时间就会造成 “过混合”，如右图所示，而且最佳混练时间有时相差较大，例如黏土砖需要 4-10min ，而镁砖需要20-25min 。

不定型耐火材料

不定形耐火材料(unshaped refractories) 由一定级配的骨料、粉料、结合剂和外加剂组成不定形状的不经烧成可供直接使用的耐火材料。不定形耐火材料的耐火度应不低于1500℃，有些隔热不定形耐火材料的耐火度允许低于1500℃。这类材料无固定的外形，呈松散状、浆状或泥膏状，因而也称为散状耐火材料，也可以制成预制块使用或构成无接缝的整体构筑物，也称为整体耐火材料。不定形耐火材料具有工艺简单，生产周期短、节约能源、使用时整体性好、适应性强、便于机械化施工等特点。简史不定形耐火材料是以耐火浇注料为基础而拓展的。早在1918年法国已开始销售铝酸盐水泥，一般认为在1925年欧美国家才以铝酸盐水泥作为耐火浇注料的结合剂，在第二次世界大战时期，美国用耐火浇注料和耐火可塑料作为锅炉和石油设备内衬。日本在1955年开始生产不定形耐火材料。到1960年美、日、联邦德国不定形耐火材料分别占耐火材料产量的12.6％、1.6％和1.6％。1966～1975年不定形耐火材料在工业发达国家实现了品种系列化，质量稳步提高、产量显著增长，1980年以前，美、日、联邦德国的不定形耐火材料产量已分别提高至37.1％、31.7％和36.8％，大致占耐火材料产量的三分之一或稍多一些。20世纪80年代以后，工业发达国家耐火材料产量逐步有所下降，而不定形耐火材料产量并无太大变化，因而不定形耐火材料产量比率相应提高，如以日本为例：1976～1985年耐火材料产量从270万t左右降至200万t左右，而其中不定形耐火材料始终维持在90万t左右，其比率从34％提高到44％。美国不定形耐火材料的比率已达到50％，西欧共同体为35％。到90年代初，不

耐火材料的生产工艺

2010级化学班孟享洁2010061415 耐火材料的制备耐火材料是一种耐火度不低于1580℃，有较好的抗热冲击和化学侵蚀的能力、导热系数低和膨胀系数低的无机非金属材料。其主要是以铝矾土、硅石、菱镁矿、白云石等天然矿石为原料经加工后制造而成的。其应用是用作高温窑、炉等热工设备的结构材料，以及工业用高温容器和部件的材料，并能承受相应的物理化学变化及机械作用。主要是广泛用于冶金、化工、石油、机械制造、硅酸盐、动力等工业领域，在冶金工业中用量最大，占总产量的50％～60％。耐火材料的发展在国民工业生产的应用中有着举足轻重的地位。中国耐火材料的发展历史悠久，具有了较为完整的生产工艺，其当代的发展已经是能独立研发各种性能较为优越的耐火材料，但依然存在各种缺点和不足。其制备流程图如下所示：耐火材料制备原理： 1．耐火原料的加工原料的加工主要包括原料的精选提纯.均化或合成；原料的干燥和煅烧；原料的破粉碎和分级。原料的精选提纯和均化为了提高原料的纯度，一般需经拣选或冲洗，剔除杂质，有的还需要采用适当选矿方法进行精选提纯。有的原料中成分不均，需要均化。原料的煅烧：为了保证原料的高温体积稳定性。化学稳定性和高强度，多数天然原料和合成原料，需经高温煅烧制成熟料或熔融成熔块。烧结温度T约为其熔点的0.7~0.9倍。原料的破粉碎和分级：原料的破粉碎的目的是按照配料要求制成不同粒级的颗粒及细粉，进行级配，使多组分间混合均匀，以便相互反应，并尽可能获得

致密的或具有一定粒状结构的制品胚体。 2耐火材料成型工艺耐火材料借助于外力或模型，成为具有一定尺寸。形状和强度的胚体或制品的过程。压制或成型是耐火材料生产工艺过程中的重要环节。按胚料含水量的多少，分为半干法.可塑法.注浆法。 3耐火材料的干燥干燥过程可分为三个阶段。在此之前有一个加热阶段。一般加热阶段时间很短，胚体温度上升到湿球温度。第二阶段是降速阶段，随着干燥时间的延长，或胚体含水量的减少，胚体表面的有效蒸发面积逐渐减少，干燥速度逐渐降低。第三阶段干燥速度逐渐接近零，最终胚体水分不再减少。 4耐火材料的烧成烧成是耐火制品生产中最后一道工序。制品在烧成过程中发生一系列物理化学变化，随着这些变化的进行，气孔率降低，体积密度增大，使胚体变成具有一定尺寸.形状和结构强度的制品。耐火材料的生产工艺 1原料的加工原料的加工主要包括原料的精选提纯.均化或合成；原料的干燥和煅烧；原料的破粉碎和分级。 2配料与混练配料组成：（1）.化学组成：主成分，易熔杂质总量和有害杂质量的规定（2）.颗粒配比（3）.常温结合剂（4）.原料中水分和灼减的换算。配料方法：重量：磅秤、自动称量称、称量车、电子称、光电数字显示称。容积：带式、板式、槽式、圆盘式、螺旋式、振动给料机。混练：使不同组分和粒度的物料同的物料同

不定型耐火材料和不定形耐火材料的区别

金京窑业详细的分析：耐火制品普通产品是粘土质、中级产品有高铝质和硅质、高级产品有莫来石、刚玉质、镁质、碳化硅质、锆质等等，这些材质均可做为定形与不定形耐材的耐火原料。那么具体定型与不定性材料有什么区别呢？一、定形耐火材料——耐火砖的验收方法 1、量尺法，关于外形尺度要求较严的耐火砖和异型耐火砖及制品；一般选用钢尺和钢角尺对耐火砖及耐火制品进行逐块查看；量尺时应量砖的毎一面中心部位的尺度； 2、比较法，关于形状较规矩、单重不大的耐火砖，宜在金属查验台上放置规范耐火砖，进行逐块比较选分;当耐火砖标准不多，但数量较大时，宜用金厲薄板制造样板，逐块比较选分； 3、过门法，在选砖平台上，要放若干个顺次摆放的不同高度的金属结构，当耐火砖经过某一结构时，则其尺度按所经过的结构高度断定，

二、不定形耐火材料整体浇注的优点 1、不生成新的低熔点相，高温性能得到改善，使用温度得到提高； 2、由于加入了超细粉，改善了作业性能，同时提高了材料的致密度和材料的抗侵蚀性能； 3、由于加入的超细粉具有较大的表面活性，降低了烧结温度，提高了低、中温结合强度，而且也大大提高了高温机械强度； 4、不定形材料依靠衬体的温度梯度，在使用过程中，从工作衬到背衬逐渐烧结，逐步形成致密工作层，不易出现贯穿裂纹，使材料热震稳定性突显； 5、未烧结层的密度低于烧结层，因此导热系数低，热损失小。但其实不定形耐火材料与定形耐火材料一般口语上来讲是一样的，不定形耐火材料通过字面的意思来理解就是，形状不是像标砖耐火砖那样有固定形状的耐

火材料制品。平时输入或者字面意思的时候形和型没有很明显的区分开。一般常见的不定性耐火材料有：浇注料，耐火泥，耐火水泥，耐火土等等，它们有一个共同点就是都是粉装，没有固定形状的，可以涂在窑炉表面，也可以填充砌筑缝隙等。以上就是二者的区别，希望能帮到大家，感谢您的阅读！

生产工艺流程

生产工艺流程一、滴定管生产玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库二、水电解演示器玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库三、抽气管玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库四、气体发生器

玻璃原材料→剪裁到适当长度→经过碎火→慢慢吹制定形→拉伸成形→降温冷确→检验→不合格产品→合格产品→合格的成品→包装→入库产品合格检验规程表1 检验项目

一、水电解器检验的内容： 1.外观要求：由支架、底座、H形电解管、胶塞、铅电极、导线、连接胶管等组成，检验外观是否有破损，不规则变形等情况形玻璃电解管要求95# 3.产品全高为340±3 mm 形直径15± mm 5.漏斗直径≥32 mm 二、气体发生器检验的内容： 1. 全高：306±15 mm 2. 歪颈垂直度≥3 mm 3. 球斗气泡直径≥5 mm

4. 球斗节瘤最大直径≦3 mm 5. 急冷温差≥80℃ 6. 耐碱等级≦2耐酸等级≦2耐水等级≦3 三、抽气管检验的内容： 1. 内外管应在同一轴线上，内管喷口正对下管口，，两口间距不大于3mm 2. 内管喷口磨平，不允许有斜口和缺口 3. 外观节瘤最大直径小于2mm，数量不超过3个，结石最大至今小于，数量不超过2个四、滴定管检验内容： 1. 酸式，25ml 采用透明玻璃制造 2. 耐水等级≦3 3. 铜红扩散印线，容量误差± 4. 全高570mm 5. 壁厚± 6. 活塞2#玻璃制

烧结钕铁硼的生产工艺流程要点

烧结钕铁硼的生产工艺流程发布日期：2012-03-30 浏览次数：167 核心提示：本文对稀土永磁材料的发展过程、性能要求、主要类型等方面做了介绍，着重介绍了烧结钕铁硼磁体的生产工艺流程，最后对目前烧结钕铁硼在生产、科研、生活等各领域中的应用进行了总结，并对其发展方向进行了思考，指出应深入研究烧结钕铁硼磁体生产工艺，提高我国钕铁硼磁体的产品质量，才能增加企业自身的竞争力。 1.1稀土永磁材料概述从广义上讲，所有能被磁场磁化、在实际应用中主要利用材料所具有的磁特性的一类材料成为磁性材料。它包括硬磁材料、软磁材料、半硬磁材料、磁致伸缩材料、磁光材料、磁泡材料和磁制冷材料等，其中用量最大的是硬磁材料和软磁材料。硬磁材料和软磁材料的主要区别是硬磁材料的各向异性场高、矫顽力高、磁滞回线面积大、技术磁化到饱和需要的磁场大。由于软磁材料的矫顽力低，技术磁化到饱和并去掉外磁场后，它很容易退磁，而硬磁材料由于矫顽力较高，经技术磁化到饱和并去掉磁场后，它仍然长期保持很强的磁性，因此硬磁材料又称为永磁材料或恒磁材料。古代，人们利用矿石中的天然磁铁矿打磨成所需要的形状，用来指南或吸引铁质器件，指南针是中国古代四大发明之一，对人类文明和社会进步做出过重要贡献。近代，磁性材料的研究和应用始于工业革命之后,并在短时间内得到迅速发展.现今,对磁性材料的研究和应用无论在广度或者深度上都是以前无可比拟的,各类高性能磁性材料，尤其是稀土永磁材料的开发和应用对现代工业和高新技术产业的发展起着巨大的推动作用。 1.2永磁材料性能要求永磁材料的主要性能是由以下几个参数决定的 1.2.1最大磁能积：最大磁能积是退磁曲线上磁感应强度和磁场强度乘积的最大值。这个值越大，说明单位体积内存储的磁能越大，材料的性能越好。 1.2.2饱和磁化强度：是永磁材料极为重要的参数。永磁材料的饱和磁化强度越高，它标志着材料的最大磁能积和剩磁可能达到的上限值越高。

3种不定型耐火材料在W形火焰锅炉中的应用

3种不定型耐火材料在W形火焰锅炉中的应用 Application of Three Kinds of Uncertain Refractory Material in W shape Flame Boilers 黄季林 (东方锅炉(集团)股份有限公司,四川省自贡市,643000) [摘要] W形火焰锅炉中要求耐火材料的性能一是抗磨性好,高温下体积稳定性好;二是气体透过率低,化学惰性高,密封性好,并且对水冷壁卫燃带区域销钉的传热要好。高铝可塑料、刚玉浇注料、粘土质超强浇注料经实际使用,均能满足W形火焰锅炉的设计要求。 [关键词] 高铝可塑料刚玉浇注料粘土质超强浇注料应用 1 锅炉概况东方锅炉(集团)股份有限公司生产的300M WW 形火焰锅炉是引进美国F W公司技术设计制造的。该锅炉为亚临界压力、一次中间再热、自然循环、双拱形单炉膛、平衡通风、固态排渣、露天布置、全钢构架、全悬吊结构、尾部双烟道燃煤锅炉,燃用无烟煤。无烟煤着火困难,燃尽时间长,针对这一特点,在炉膛结构上,前、后水冷壁在冷灰斗以上形成炉拱,燃烧器布置在拱上,向下喷燃形成W形火焰,使火焰加长,有利于煤粉燃尽,同时在炉拱区域敷设卫燃带,保证炉拱区有足够的温度,利于煤粉着火。为防止尾部包墙集箱受高速灰粒的磨损,在集箱上敷设耐磨材料。在W形火焰锅炉中要求耐火材料的性能一是抗磨性好,高温下体积稳定性好;二是气体透过率低,化学惰性高,密封性好,并且对水冷壁卫燃带区域销钉的传热要好。为满足F W公司提出的材料性能要求,1993年我公司对国内一些重要耐火材料厂进行了调查了解,并决定了与洛阳耐火材料厂进行合作。 2 耐火材料的性能和使用部位 2.1 锅炉炉膛卫燃带区域用高铝磷酸盐结合可塑料高铝可塑料由于具有整体性强、热稳定性高、高温力学性能好、耐磨性好等特点,被用于炉膛卫燃带,但施工比较困难。高铝可塑料用磷酸或磷酸盐做结合剂,可使强度增加,当结合剂的量超过一定范围后,1500 烧后的强度较中温强度有所下降,但仍保持较高的强度,随着结合剂的增多,材料的气孔率减少,体积密度增加。粘土的加入不但起着塑性剂的作用,同时也起着结合剂的作用,对所加入的粘土要求塑性大、收缩性小、耐火度高、烧结性好。由于可塑料的烧后线变化率随着结合剂用量的增加而增大,为了减小其烧后的线变化率,在配料中加入适量的膨胀剂,使可塑料的线变化率减小,同时使材料的强度也得到提高。该可塑料的理化指标见表1。表1 高铝磷酸盐结合可塑料的理化指标美国F W公司洛阳耐火材料厂最高使用温度/ 16501650 密度(110 24h)/(g.c m-3)>2.70>2.70 耐压强度(110 24h)/MPa20~27>25 (815 3h)/MPa20~35>30 抗折强度(110 24h)/MPa 6.3~7.7>6.3 (815 3h)/MPa8.4~10.5>8.4 烧后线变化率(110 24h)/%-0.3~-0.7<-0.5 (815 3h)/%-0.5~-1.1<-0.6 主要化学成分Al 2 O382~85>82 Fe 2 O30.5~1.5<0.5 P 2 O53~4.5<4.5 收稿日期:1998 09 21

不定型耐火材料检测方法

不定型耐火材料检测方法范围本部分规定了致密和隔热耐火浇注料流动性的定义及测试方法，以及试样制备的成型设备、成型方法、养护和烘干条件。 GB/T 17617—1998 耐火原料和不定形耐火材料取样 2 术语和定义本部分采用下列术语和定义 2.1 流动性flowability 耐火浇注料加水或其他液体结合剂并搅拌均匀后，在自重(和/或)外力作用下流动性能的度量。以振动流动值Df表示： Df=（D-100）/100×100％ (1) 式中： Df——流动值，％； D——浇注料在自重(和/或)外力作用下平均铺展的直径，单位为毫米(mm)。 2.2 养护耐火浇注料成型后，在规定的温度和湿度条件下保存一定时间以获得强度的过程。 3 原理 3.1 流动性试验耐火浇注料在加入不同量的水或其他液体结合剂并搅拌均匀后，在振动台上装入锥形模中，移去锥形模，在一定的时间内和规定的频率、振幅的作用下，测定其平均铺展直径。 3.2 试样制备耐火浇注料中加入按流动性试验确定的加水(或其他液体结合剂)量，在搅拌机中经过一定的时间搅拌均匀后，在规定的条件下成型、养护和烘干。 4 实验室和设备 4.1 实验室实验室的温度应保持在15℃~25℃，相对湿度不低于50％。 4.2 试样养护箱养护箱应能保持相对湿度不小于90％，温度20℃±1℃。 4.3 搅拌机搅拌机的工作原理如图1所示。搅拌桶和搅拌叶片应有足够的强度。 4.3.1 搅拌桶容量5 L～10 L，主要用于流动值测定；容量10 L～30 L，主要用于试样制备。 4.3.2 搅拌叶片叶片的形状应与搅拌桶的内部形状和尺寸相配合。搅拌叶片能绕A轴(搅拌桶的对称轴)公转，同时绕B轴(搅拌叶片的对称轴)反向自转，转速分别为：自转(r/min) 公转(r/min) Ⅰ档(慢速) 120±5 40±5 Ⅱ档(中速) 230±10 70±10 Ⅲ档(快速) 420土10 130±10 搅拌桶应能升降以调整叶片与搅拌桶之间的间隙。 4.4 振动台台面必须保持水平，只能作单轴垂直方向振动，振动频率50 Hz，振幅0.75 mm±0.05 mm。用于测定流动值时，台面应光洁。 4.5 台秤25 kg，精度10 g；5 kg，精度1 g。 4.6 天平1000 g，精度0.1g。 4.7 量筒500 mL，精度10 mL；lOOmL，精度1 mL。 4.8 锥形模上口内直径为70 mm，下口内直径为100 mm，高为60 mm。 4.9 直尺长度30 cm，刻度1 mm。

耐火材料制备实用工艺,

耐火材料制备原理及工艺摘要耐火材料是一种耐火度不低于1580℃，有较好的抗热冲击和化学侵蚀的能力、导热系数低和膨胀系数低的无机非金属材料。其主要是以铝矾土、硅石、菱镁矿、白云石等天然矿石为原料经加工后制造而成的。其应用是用作高温窑、炉等热工设备的结构材料，以及工业用高温容器和部件的材料，并能承受相应的物理化学变化及机械作用。主要是广泛用于冶金、化工、石油、机械制造、硅酸盐、动力等工业领域，在冶金工业中用量最大，占总产量的50％～60％。耐火材料的发展在国民工业生产的应用中有着举足轻重的地位。中国耐火材料的发展历史悠久，具有了较为完整的生产工艺，其当代的发展已经是能独立研发各种性能较为优越的耐火材料，但依然存在各种缺点和不足。关键词耐火材料分类，原理工艺，前景前言耐火材料是耐火度不低于1580℃的材料。一般是指主要由无机非金属材料构成的材料和制品，耐火度是指材料在高温作用下达到特定软化程度时的温度，它标志材料抵抗高温作用的性能，是高温技术的基础材料。没有耐火材料就没有办法接受燃料或发热体散发的大量热，没有耐火材料制成的容器也没有办法使高温状态的物质保持一定时间。随着现代工业技术的发展，不但对耐火材料质量要求越来越高，对耐火材料有特殊要求的品种越来越多，形状越来越复杂。其成产流程大多如图1-1。图1-1耐火材料的生产流程[1] 1耐火材料的分类和性能要求 1.1分类 1.1.1按组成来分耐火材料可分为硅质制品、硅酸铝质制品、镁质制品、白云石制品、铬质制品、锆质制品、纯氧化制品及非纯氧化物制品等。 1.1.2按工艺方法来划分

可分为泥浆浇注制品、可塑成形制品、半干压成形的制品、由粉末非可塑料捣固成形制品、由熔融料浇注的制品、经喷吹或拉丝成形的制品及由岩石锯成的天然制品等。 1.1.3根据耐火度来分可分为普通耐火材料制品，其耐火度为1580℃~1770℃；高级耐火材料制品，其耐火度为1770℃~2000℃；特级耐火材料制品。其耐火度为2000℃℃以上。1.1.4根据耐火材料制品的外形来分可分为定形耐火材料制品，如烧成砖。电熔砖。耐火隔热砖以及实验和工业用坩埚。器皿等特殊制品；不定形耐火材料制品，简称散装料，在使用地点才制成所需要的形状和进行热处理，如浇注料、捣打料、投射料、耐火泥等；耐火纤维，如铝纤维、硅酸铝纤维等，使用时一般经过加工成毯、毡、板、绳。组合键和纤维块制品。 1.2基本性能要求耐火材料的性能表现在诸多方面，其中它的物理性能包括结构性能、热学性能、力学性能、使用性能和作业性能。结构性能包括气孔率、体积密度、吸水率、透气度、气孔孔径分布等。热学性能包括热导率、热膨胀系数、比热、热容、导温系数、热发射率等。力学性能包括耐压强度、抗拉强度、抗折强度、抗扭强度、剪切强度、冲击强度、耐磨性、蠕变性、粘结强度、弹性模量等。使用性能包括耐火度、荷重软化温度、重烧线变化、抗热震性、抗渣性、抗酸性、抗碱性、抗水化性、抗CO侵蚀性、导电性、抗氧化性等。作业性包括稠度、塌落度、流动度、可塑性、粘结性、回弹性、凝结性、硬化性等。其中耐火度是耐火材料的最主要的性能技术指标，耐火度越高，其质量也好[2]。耐火材料的重要性体现在：影响炉子生产率，影响产品质量，影响炉子寿命，以及影响产品成本。 2传统耐火材料的生产工艺 2.1原料的加工

耐火材料基本知识

第一章耐火材料基本知识 1．什么是耐火材料耐火材料一般是指耐火度在1580℃以上的无机非金属材料。它包括天然矿石及按照一定的目的要求经过一定的工艺制成的各种产品。具有一定的高温力学性能、良好的体积稳定性，是各种高温设备必需的材料。 2．耐火材料是怎样分类的耐火材料的分类方法有很多。但主要的有按化学成分划分：可以分为酸性、碱性和中性；按耐火度划分：可以分为普通耐火材料(1580—1770~C)、高级耐火材料(1770—2000℃)、特级耐火材料(2000~C以上)和超级耐火材料(大于3000~C)四大类；按加工制造工艺划分：可分为烧成制品、熔铸制品、不烧制品；按用途划分：可分为高炉用、平炉用、转炉用、连铸用、玻璃窑用、水泥窑用耐火材料等；按外观划分：可分为耐火制品、耐火泥、不定形耐火材料；按形状和尺寸划分可分为：标型、普型、异型、特型和超特型制品；按成型工艺划分：可分为天然岩石切锯、泥浆浇注、可塑成型、半干成型和振动、捣打、熔铸成型等制品；按化学一矿物组成划分：可分为硅酸铝质(粘土砖、高铝砖、半硅砖)、硅质(硅砖、熔融石英烧制品)、镁质(镁砖、镁铝砖、镁铬砖)；碳质(碳砖、石墨砖)、白云石质、锆英石质、特殊耐火材料制品(高纯氧化物制品、难熔化合物制品和高温复合材料)。 5．经常使用的耐火材料有哪些

耐火材料一般使用在冶金、玻璃、水泥、陶瓷、机械热加工、石油化工、动力和国防等工业部门。经常使用的普通耐火材料有硅砖、半硅砖、粘土砖、高铝砖、镁砖等。· 经常使用的特殊耐火材料有AZS砖、刚玉砖、直接结合镁铬砖、碳化硅砖、氮化硅结合碳化硅砖，氮化物、硅化物、硫化物、硼化物、碳化物等非氧化物耐火材料；氧化钙、氧化铬、氧化铝、氧化镁、氧化铍等耐火材料。经常使用的隔热耐火材料有硅藻土制品、石棉制品、绝热板等。经常使用的不定形耐火材料有补炉料、耐火捣打料、耐火浇注料、耐火可塑料、耐火泥、耐火喷补料、耐火投射料、耐火涂料、轻质耐火浇注料、炮泥等。 6．制造普通耐火材料的工艺是什么制造普通耐火材料的生产工艺一般包括原料的煅烧、原料的拣选、破粉碎，配料、混合、困料、成型、干燥、烧成等工序。但目前的耐火材料厂往往是购进煅烧好的熟料，所以原料的煅烧已不再是普通耐火材料生产厂考虑的问题。 7．耐火材料应该具备什么条件耐火材料应具有高的耐火度、良好的荷重软化温度、高温体积稳定性、热震稳定性及良好的抗渣性。此外，还要求耐火材料具有一定的耐磨性。对于耐火制品，除上述要求外，还要求其外形规整，尺寸准确。对某些特殊领域使用的耐火材料，还要求其

高炉炼铁生产工艺流程简介

高炉炼铁生产工艺流程简介 [导读]:高炉炼铁生产是冶金(钢铁)工业最主要的环节。高炉冶炼是把铁矿石还原成生铁的连续生产过程。铁矿石、焦炭和熔剂等固体原料按规定配料比由炉顶装料装置分批送入高炉，并使炉喉料面保持一定的高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定期从铁口、渣口放出。高炉生产是连续进行的。一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。本专题将详细介绍高炉炼铁生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。高炉冶炼目的：将矿石中的铁元素提取出来，生产出来的主要产品为铁水。付产品有：水渣、矿渣棉和高炉煤气等。高炉冶炼原理简介：高炉生产是连续进行的。一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。生产时，从炉顶（一般炉顶是由料种与料斗组成，现代化高炉是钟阀炉顶和无料钟炉顶）不断地装入铁矿石、焦炭、熔剂，从高炉下部的风口吹进热风（1000～1300摄氏度），喷入油、煤或天然气等燃料。装入高炉中的铁矿石，主要是铁和氧的化合物。在高温下，焦炭中和喷吹物中的碳及碳燃烧生成的一氧化碳将铁矿石中的氧夺取出来，得到铁，这个过程叫做还原。铁矿石通过还原反应炼出生铁，铁水从出铁口放出。铁矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生成炉渣，从出铁口和出渣口分别排出。煤气从炉顶导出，经除尘后，作为工业用煤气。现代化高炉还可以利用炉顶的高压，用导出的部分煤气发电。高炉冶炼工艺流程简图： [高炉工艺]高炉冶炼过程: 高炉冶炼是把铁矿石还原成生铁的连续生产过程。铁矿石、焦炭和熔剂等固体原料按规定配料比由炉顶装料装置分批送入高炉，并使炉喉料面保持一定的高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定期从铁口、渣口放出。高炉冶炼工艺--炉前操作

新型干法水泥窑用不定型耐火材料的优化配置

新型干法水泥窑用不定型耐火材料的优化配置韩亚伟(常州市横山耐高温材料厂,江苏常州213119) [摘要] 新型干法水泥生产窑不定型耐火材料的优化配置,要根据水泥企业各自采用的石灰石和燃料的品质状况,结合不同水泥设备运转的工况要求,选择最合适的耐火浇注料,在降低生产成本的基础上,提高水泥窑的生产效率。再配合严格完善的施工和合理的养护升温制度，来保证水泥窑的长期正常运转。关键词：不定型耐火材料；优化配置；浇注料施工前言 20世纪水泥工业技术取得了突破性的发展，回转窑的推广，提高了水泥熟料的烧成热效率。七十年代,日本研发了预分解水泥生产技术,此技术使水泥工业产生了革命性的进展,由此建造的新型干法水泥生产线, 相比较同直径的湿法窑或传统干法窑，不仅获得了更高的烧成热效率,降低了能源消耗,还减少了对环境的污染,单机生产能力更是获得了很大的提高。不同窑型水泥窑的生产能力及窑型详见表一。法水泥生产设备,投资建设了一批新型干法水泥生产线。九十年代开始，我国的新型干法水泥技术得到了飞速发展，相继投成生产了一批2500T/D、5000T/D以上的水泥生产线，海螺万吨线的建成更是标志着我国的水泥生产技术达到了世界水平。耐火材料作为在水泥窑上的消耗品，不仅保护着生产设备在高温下的正常运转，还有效的降低了热损耗。随着水泥生产技术的提高和发展，系统装备不断大型化，水泥熟料的生产能力日趋扩大，水泥设备工作状况和窑内环境的变化，对耐火材料提出了新的要求。 1 不定型耐火材料在新型干法水泥窑上的优化配置我厂成立于上世纪八十年代，是一家专业生产水泥窑用不定型耐火材料的企业,根据新型干法水泥窑的工况要求,以及我们与全国300多家水泥企业的合作使用经验,为新型干法水泥窑用不定型耐火材料的选择提供一些合理性建议,供各水泥厂家参考。预分解水泥窑耐火材料使用部位较多，其中静止设备的衬料约占总量的70%-80%。不同规格的水泥窑及系统的不同使用部位对耐火材料有不同的要求，设计配套时必须选用与其相适应的品种；同时各生产厂家所用的原燃材料品质、设备状况、操作控制习惯等方面的差异，客观上对耐火材料的要求也略有不同。本文主要阐述不定型耐火材料在水泥窑上的配置状况。在水泥窑上使用的不定型耐火材料主要指耐火浇注料，完善的不定型耐火材料供应商会根据每座水泥窑的实际生产状况，配置最适合的耐火浇注料。

浅谈不定形耐火材料的应用与发展

浅谈不定形耐火材料的应用与发展摘要：近年来，不定形耐火材料的发展取得了很大的成就，其在市场上所占的份额有超过定形制品的趋势。本文从不定形耐火材料的组成出发，简要介绍不定形耐火材料的应用现状，并对其今后的发展做了展望。关键词：不定形耐火材料；组成；应用；发展 Briefly talk about the applications and development of unshaped refractory Abstract: Great achievements has been made in the development of unshaped refractory in recent years, it has the trend to make more market than shaped items. This text start from the composition of unshaped refractory, briefly introduce the present situation in application. And prospect its future development. Keywords: unshaped refractory; composition; application; development 1.引言耐火材料是指耐火度不低于1580℃的无机非金属材料，应用于热工窑炉等热工设备的结构材料，以及高温容器和部件的材料，并能承受相应的物理化学变化和机械强度。耐火材料按外观分类可分为耐火砖和不定形耐火材料[1]，耐火砖具有一定的形状，比如烧成砖、不烧砖、电熔砖（熔铸砖）和耐火隔热砖等；不定形耐火材料也称为散状料，它没有一定的形状，按所要求形状施工即可，比如浇注料、捣打料、投射料、喷射料、可塑料和耐火泥等。耐火材料一般是用开然矿石，如铝矾土、硅石、菱镁矿等原料经加工后制造的，称为普通耐火材料；当前，优质耐火原料和人工合成材料日趋增加，开发了高级耐火材料；采用纯氧化物和难熔化合物制作的物特种耐火材料也得到了较大的发展。耐火材料主要用于冶金工业，其消耗量点其总产量的60%～70%。因此，耐火材料是冶金工业发展的重要基础，具有战略地位，耐火材料的发展是与冶金工业技术进步互为依存和相互促进的[2]。 2．不定形耐火材料的组成不定形耐火材料是由耐火骨料和粉料、结合或另掺外加剂以一定比例组成的混合料，能直接使用或加适当的液体调配后使用。即该料是一种不经煅烧的新型

不定型耐火材料综述(不定形耐火材料的应用及发展)综述

不定形耐火材料的应用及发展摘要：耐火材料的选取因素，除价格之外，还需考试以下因素：较长的使用寿命；较好的保温效果；较简易的砌筑方式和较快的砌筑速度；维修速度快。耐火喷涂料的使用经验证明其具有以上优点，使用企业节能降耗、挖潜增效明显。本文论述新型不定形耐火材料发展、开发、应用及显著的社会经济效益。关键词：耐火喷涂料；消耗；故障率；选择维护一、引言不定形耐火材料又称散装耐火材料，由散装颗粒及细粉组成，使用前无需烧成也无需成形。它可以根据需要，灵活地改变材料的组成性质和工艺，如耐火材料的成份和粒度;结合剂的种类及添加量;外加剂(如增塑剂、促硬剂、缓硬剂、减水剂等)的选择和调节和施工方法(浇注、捣打、喷涂、投射、可塑施工等)的多样化，使耐火材料的砖体形状向大形化、异形化和整体化结构发展了一大步，被称为第二代耐火材料。不定形耐火材料是高温窑炉工业耐火内衬技术应用中的重要基础材料之一。耐火浇注料是不定型耐火材料中的重要一种，它的重要特点是供货周期短，不受设备形状限制，不经预先煅烧、松散状混合物配以相适应的锚固件现场成型烘烤后即可直接使用的耐火材料。用耐火浇注料可做成无接缝的衬体，亦称整体耐火材料。高铝质浇注料、高铝低水泥浇注料、钢纤维耐磨浇注料、刚玉质浇注料等不定形耐火材料在水泥窑的内衬设计中得到了广泛的应用，多年来运行于不同部位的热工设备的耐火层。近几年，不定形耐火材料不断发展，许多耐火材料企业研发出新产品。随着水泥窑产量的不断增大，新设备的应用，建窑时间短，有些特定的部位，内衬磨损非常严重，为满足生产需要，在水泥窑内衬设计中开发研制了浇注料预制块。依据不同的工艺要求在不同的部位，不定形耐火材料与浇注料预制块配合使用，更适应水泥窑炉生产需要。而我国耐火材料的消耗量仍维持在先进国家20世纪70年代的水平[1]。二、不定型耐火材料必备的性能

各种不定形耐火材料的性质及理化指标

1、耐火浇注料耐火浇注料是不烧的耐火材料，与烧成的耐火制品相比，其耐火度接近或稍低，荷重软化温度低、线胀系数较小、重烧收缩较大、常温强度高、耐崩裂性好。耐火浇注料由耐火骨料和结合剂组成混合料，加水或其他液体调配后经浇注、振动、捣打施工，不需要加热即可凝固硬化。 2、耐热钢纤维增强耐火浇注料耐热钢纤维增强耐火浇注料是在耐火浇注料中掺人短而细的耐热钢丝，具有较好的热稳定性和抗机械冲击、抗机械振动及耐磨损性，适用于加热炉的耐磨部位，使用寿命比不掺耐热纤维的同类浇注料提高2～5倍。耐热钢纤维用w(Cr)15％～25％、w(Ni)9％～35％的耐热钢制作，耐热钢纤维的使用温度允许高于其临界氧化温度。钢纤维长度与平均有效直径之比在50~70范围。钢纤维直径在0.4～0.5mm。钢纤维掺入量越多，增强浇注料的高温韧性和强度将越大，一般的掺入量为2％～8％(质量分数)，国外采用的最大值为10％(质量分数)。 3、轻质耐火浇注料轻质耐火浇注料以轻质多孔耐火材料为骨料和掺合料，加入结合剂组成混合料，加水后施工。轻质耐火浇注料其特点为质轻、热导率低，施工时比轻质耐火砖省工省力。该浇注料常用于炉子的隔热层及炉盖内衬等。 4、耐火可塑料耐火可塑料是耐火骨料、结合剂和增塑剂组合的混合料，是一种具有可塑性的泥料和坯料，可以直接使用。耐火可塑料主要采用捣打法、振动法施工，在高于常温的加热条件下硬化。可塑料具有高温强度高和热震稳定性好等特点，使用时耐剥落性强。它的缺点是施工效率较低。硅酸铝质可塑料目前广泛应用于各种工业炉的捣打内衬和用做窑炉内衬的局部修补，修建整体炉衬时常与锚固件配合使用。 5、耐火泥耐火泥是砌筑耐火制品专用泥浆的干料成分。耐火泥的成分、抗化学侵蚀性、热膨胀率等应接近于被砌筑的耐火制品所对应的性能。砌筑炉体时应掺入一定量的水做成泥浆，使其具有一定的黏结性、透气性、耐火度和强度。耐火泥由熟料和黏结剂组成。耐火泥的耐火度取决于原料的耐火度及其配料比，耐火泥的耐火度一般稍低于所砌耐火材料的耐火度，砌筑黏土质耐火材料时采用黏土质耐火泥，砌筑其他耐火制品需应用相应品质的耐火泥。 6、耐火纤维耐火纤维是Al2O3和SiO2为主要成分的玻璃相或结晶相二元化合物，还可以掺加有益成分。耐火纤维中除Al2O3和SiO2外都是杂质。耐火纤维的使用温度是由耐火纤维中Al2O3的含量决定的，耐火纤维中Al2O3的含量越高，使用温度越高。耐火纤维长期使用温度在850～1400℃，所以它不仅可以使用在低、中温的热处理加热炉，也可以用于高温炉。耐火纤维也称为陶瓷纤维。分为：毡、湿毡、复合毡、针刺毡、折叠毡、卷，真空成型块、真空成型壳体和预制块等。耐火纤维的安装方式随生产厂不同而异。应注意的是，当耐火纤维的密度大于400kg／m3时，随着密度的提高其导热系数逐渐加大；当耐火纤维的密度小于400kg／时，随着密度的提高其导热系数逐渐降低，但价格相对高。一般选用密度为120～189kg／m3的耐火纤维为宜。

厨房设备生产施工工艺流程

厨具设备生产安装施工工艺流程（一）生产流程表: （二）安装施工工艺流程墙、地面基层处理一安装产品检验一安装吊柜一安装底柜一接通调试给、排水一安装配套电器f测试调整f清理。（三）安装施工要领厨房设备安装前的检验。吊柜的安装应根据不同的墙体采用不同的固定方法。底柜安装应先调整水平旋钮，保证各柜体台面、前脸均在一个水平面上，两柜连接使用木螺丝钉，后背板通管线、表、阀门等应在背板划线打孔。安装洗物柜底板下水孔处要加塑料圆垫，下水管连接处应保证不漏水、不渗水，不得使用各类胶粘剂连接接口部分。安装不锈钢水槽时，保证水槽与台面连接缝隙均匀，不渗水。安装水龙头,要求安装牢固，上水连接不能出现渗水现象。抽油烟机的安装,注意吊柜与抽油烟机罩的尺寸配合，应达到协调统一。安装灶台，不得出现漏气现象，安装后用肥皂沫检验是否安装完好

室内煤气管道的安装原则室内煤气管道应以明敷为主。煤气管道应沿非燃材料墙面敷设，当与其他管道相遇时，应符合下列要求：（1）水平平行敷设时，净距不宜小于150mm：（2）竖向平行敷设时，净距不宜小于100mm,并应位于其他管道的外侧；（3）交叉敷设时，净距不宜小于50mm。气管道与电线、电气设备的间距，应符合下表规定。煤气管道与电线、电气设备的间距（mm）电线或电气设备名称最小间距煤气管道电线明敷（无保护管）100 电线（有保护管）50 熔丝盒、电插座、电源开关150 电表、配电器300 电线交叉20 特殊情况室内煤气管道必需穿越浴室、厕所、吊平顶（垂直穿）和客厅时，管道应无接口。室内煤气管不宜穿越水斗下方。当必需穿越时，应加设套管，套管管径应比煤气管管径大二档，煤气管与套管均应无接口，管套两端应伸出水斗侧边20?20mmo 煤气管道安装完成后应作严密性试验，试验压力为300mm水柱，3分钟内压力

不定型耐火材料

不定型耐火材料 1.1概论不定形耐火材料是由骨料、细粉和结合剂混合而成的散状耐火材料，必要时可加入适量外加剂。它没有固定的外形，呈松散状、浆状或泥膏状，因而也称为散状耐火材料。此外，不定形耐火材料可以制成预制块使用或制成无接缝的整体构筑物，因此也称为整体耐火材料。不定形耐火材料具有生产工艺简单、生产周期短、节约能源、使用时整体性好、适应性强、便于机械化施工等特点。不定形耐火材料的基本组成是骨料和细粉耐火材料，根据使用要求，可由各种材质组成。为了使这些耐火物料结合为整体，加入适当品种和数量的结合剂，并根据不定形耐火材料具体要求加入少量的外加剂，以改善不定形耐火材料的可塑性、流动性、凝结性等。不定形耐火材料的化学和矿物组成主要取决于所用的骨料和细粉，另外还与结合剂的品种和数量有密切的关系。同时，它的使用性能在很大程度上取决于它的作业性能、施工方法和技术。不定形耐火材料品种繁多，可根据材质种类、施工方法、结合方式等来分类。按所用耐火材料材质可分为刚玉质、高铝质、粘土质、硅质、铝尖晶石质、镁质、碳化硅质、含碳质等不定形耐火材料。按结合形式可分为： ①水合结合（又称水硬性结合），室温下通过水化凝结而硬化。 ②陶瓷结合，高温下，由于烧结形成的非晶质和晶质连接在一起的结合形式。 ③化学结合，在室温或高温下，通过化学反应（不是水化反应）而产生的硬化，分为无机和有机结合两类。 ④黏着结合，通过结合剂产生的吸附作用、扩散作用、静电作用而产生的复合结合。 ⑤凝聚结合，通过微粒子（胶体粒子）之间相互吸引紧密接触，借助于范德华力而结合在一起。如果有几种结合剂配合使用，根据在硬化过程中起主要作用的结合剂性质加以命名。根据施工方式可分： ①耐火捣打料，用捣打（机械或人工）方法施工的不定形耐火材料。 ②耐火可塑料，具有较高的可塑性，以软坯状、块状或片状等状态交货，施工后加热硬化的不定形耐火材料。

不定型耐火材料的生产工艺介绍

不定型耐火材料的生产工艺介绍不定型耐火材料是由骨料和粉料、结合剂或另掺外加剂一一定比例组合成的混合料，能直接实用或加适当的液体调配后使用。即该料是一种不经过煅烧的新型耐火材料-----不定型耐火材料，其耐火度不低于1580°C。目前，不定型耐火材料已成为为中高温工业服务的重要基础材料之一，与钢铁、有色金属、建材、轻工、电子及化工等行业的发展密切相关。不定型耐火材料的技术进步，保证了中高温工业新技术的实施。一些发达国家不定型耐火材料已发展到占全部耐火材料的一半以上。不定型耐火材料品种繁多，由生产方法和使用方法可分为混凝土、浇注料、可塑料、捣打料、喷补料、投射料、涂抹料、干式捣打料、火泥料，各种补炉料(沥清结合大面补炉料、马丁砂等)也属于不定型之列。尽管不定型产品名称繁多，其典型生产工艺科泰耐火材料归纳为以下三种主要形式： 1．混凝土。混凝土技术出现的较早，它是不定型产品中的定型产品，热上窑炉有些部位如均热炉加热炉炉顶炉墙，回转窑的前后口圈、下料斜坡、卸料室墙壁等处，都町以设计成大形砌体(加热炉顶块重3-4吨)做成混凝土。混凝土的生产方法，是将浇注料注入模型中，振动成型，脱模后热处理，提供给用户的除块大、体重之外，在使用上和机压砖没有本质区别。这种在生产厂家完成的浇注料用水量比现场浇注少10％以上，加工质量好，

且质量稳定。由于砖大、重，现场须有起重吊装设备，只要现场可以吊装施工，应尽量采用混凝土，也可以做成稍小些形体，几个人能抬得动就行。混凝土不须用户做特殊的热处理，仪此一点就很有意义。 2．浇注料。浇注料是耐火材料厂提供原料和配料方案，现场加工，用振动棒密实，养护后须热处理，由于受现场条件限制质量不稳定，但浇注料的整体性好于混凝土，对浇注料质量至关重要的用水量和热处理两个方面不如混凝土，原料的消耗比混凝土多5％～8％。 3．可塑料。从生产方法上说可塑料介于混凝土和浇注料中间。它由耐火材料厂先将“浇注料”做成具有可塑性的泥条，配料中有缓凝剂，由塑料袋封装，在现场进行施工和热处理。可塑料施上中的最大问题是打结接茬处易起皮脱落，缓凝剂用量不当或是塑封不良易硬化结块。
