锻件质量检验规范

XXXXX

文件编号：XXXX】

锻件质量检验规范

受控状态：

分发编号：

版本号:

编制：

审核：

批准:

发布时间：X 实施时间: XXX

一主题内容与适用范围：本标准规定了对锻造工艺进行全过程质量控制的通用原则和要求。本标准适用于锻造车间的锻造工艺质量控制。

二引用标准：

GB 12361-2016 钢质模锻件通用技术条件

GB 12362-2016 钢质模锻件公差及机械加工余量

GB 13318 锻造车间安全生产通则

GB/T 12363-2005 锻件功能分类

JB 4249 锤上钢质自由锻件机械加工余量与公差

JB 4385 锤上钢质自由锻件通用技术条件

JB/T 6052 钢质自由锻件加热通用技术要求

JB/T 6055 锻造车间环境保护导则 GB/T7232金属热处理工艺 GB/T231-2009金属材料布氏硬度 GB/T13320-2007钢制模锻件金相组织评定图及评定方法三．锻件分类本标准质量控制所涉及的锻件分类按GB/T 12363 执行。

四环境的控制：

锻造厂的工作环境包括厂房地面、天窗、温度、通风、照明、噪声、通道、管

道以及坯料、锻件和工夹模具的存放等均应按 GB 13318 第 3 章和 JB/T 6055 第3、 4 章的要求和国家的有关法规、法律制订本企业的具体实施要求。

五设备、仪表与工装的控制：

5. 1 设备、仪表

5. 1. 1 各类设备必须完好 ,并有操作规程和维修、检定制度。

5. 1. 2 各类在用主要设备必须挂有完好设备标牌 , 并有检验有效期及下次检

定日期。不合格设备及超过检定合格有效期的设备必须挂“停用”标牌。

5. 1. 3 设备的控制系统及检测显示仪表应定期检查 , 确保仪表和其精度的显示数值准确。

5. 1. 4 加热设备的温度显示及测点布置应正确反应加热区炉温及炉温均匀性。

5. 1. 5 所用设备都必须建立档案 ,其具体内容包括：

a. 设备使用说明书

b. 台时记录

c. 故障记录

d.修理记录

e. 历年检定报告及检定合格证

5. 2 模具及其他工装

5. 2. 1 新模具应按模具图的要求制造 ,检验合格后进行试模 , 确认达到设

计、制造要求后方可投入生产。

5. 2. 2 在每批锻件生产结束时 , 应将锻造的尾件上打标记并经检验尺寸合格后 , 模具方可返库继续使用。

5. 2. 3 锻造所用工具 ,必须按工艺文件的规定选用 , 并经检查完好方可使用。

5. 2. 4 每套模具（含预锻模、切边模等）必须建立“模具履历表” , 并建立严格的模具管理制度。

六原材料的控制：

6. 1 锻件用原材料（含钢锭）应有质量证明书 , 并符合工艺文件规定的材料牌号、尺寸规格、性能要求。

6. 2 原材料和坯料进厂后需经材料检验部门复验 , 锻造用的棒材及锻坯, 都必须有复验合格报告单 , 复验合格的原材料应有复验印记 , 不合格料应做出明显的标记。

6. 3 合格料、待检料、不合格料应有明显标记 ,且应分区存放 ,严禁混料。

6. 4 合格料的入库、出库必须严格遵守公司的管理制度。

七文件与资料的控制：

7. 1 必备的技术文件锻件生产应具有零件图、锻件图、工序图、模具图、技术标准、生产说明书、工艺规程等技术文件。

7. 2 技术文件要求：

7. 2. 1 技术文件内容的表达要准确、简明、通俗易懂且有逻辑性 ,并应符合标准化的要求 , 各种技术文件必须统一、完整。

7. 2. 2 所有的技术文件均应按规定的程序审批签字后 ,方能生效。技术文件如有更改 , 其审批程序与原文件的审批程序相同。

7. 2. 3 所有技术文件均应分类存档。

7. 3 原始记录所涉及的所有原始记录、工艺参数和检测报告等技术资料均应归档 , 其保存期视锻件的重要程度而定 , 一般在 1-10 年内八生产工艺的控制：8. 1 下料

8. 1. 1 下料前应根据工艺规程和工序卡核实材料牌号、规格、数量、熔炼炉（批）号。并检查表面质量 ,有特殊要求时 , 还应检查头尾部标记。

8. 1. 2 下料必须按照锻件号、材料牌号、规格和熔炼炉（批）号分批进行 , 并在工序卡上注明下料个数 , 以防止有异料混入。如遇材料代用 , 必须严格按材料代用制度的规定办理代用手续后 , 方可下料。

8. 1. 3 下料时,应严格执行“首件三检” （自检、互检和专检）制度。

检验合格并作出明显标记后方可投入生产。

8. 1. 4 坯料的重量、尺寸公差、表面及端面质量 , 按工艺规程要求。

8. 1. 5 下料工在下料过程中 , 如发现坯料有肉眼可见的缺陷时 , 应及时报告检验人员或工艺人员 , 待处理后方可继续工作。

8. 1. 6 下料场地应保持整洁。应按材料牌号、熔炼炉（批）号、规格尺寸分别

放置 ,下好的坯料经检验员检查确认合格并做好标记后 , 应装箱管理, 不得混料。

8. 1. 7 剩余料应标明材料牌号和熔炼炉（批）号及时退库 ,严格分类管理。

8. 2 加热：

8. 2. 1 坯料加热前应检查材料牌号、熔炼炉（批）号、尺寸规格、数量是否与工序卡相符。

8. 2. 2 坯料装炉前必须清除炉膛内的杂物。在电炉中加热的坯料表面不得沾染油污。

8. 2. 3 坯料入炉时 , 应放在工作区内 ,为保证坯料加热均匀 , 大型坯料应加垫块 , 坯料之间应有一定的间距 ,必要时, 应有序排放。

8. 2. 4 冷锭加热应按相应的“锻件加热通用技术要求” 规定加热。

8. 2. 5 敞焰炉加热时 ,不允许火焰直接喷射在坯料表面。

8. 2. 6 电炉加热时 , 坯料应与发热元件保持一定距离 , 或采取屏蔽措施防止金属过烧。

8. 2. 7 对于精锻件坯料的加热 , 应采用无氧化或少氧化加热方法。

8. 2. 8 坯料加热温度及加热时间 , 应按相应锻件的工艺规程要求进行。坯料加热的全过程应做好加热记录 , 以便归档备查。

8. 2. 9 坯料加热时

过热、过烧和内部裂纹等现象

必须符合工艺规程的要求。

8. 2. 10 相同加热规范的不同坯料同炉加热时

8. 2. 11 不同加热规范的材料

范相近的装入一炉加热

证措施。

8. 2. 12 加热不同类型合金的注意事项

a. 加热过铜合金的设备

b. 加热铝合金坯料时

c. 加热钛合金坯料时

8. 2. 13 坯料加热时的料温

8. 3 锻造：

8. 3. 1 根据锻件的材料、形状、尺寸及工艺要求选择相应的锻造设备。锻件必须在工艺文件指定的设备上进行锻造。

8. 3. 2 锻造前操作人员应熟悉锻件图及工艺文件。

8. 3. 3 锻造前所用工、模具必须采用正确的方法预热至规定的温度。

8. 3. 4 根据锻件复杂程度、材料和工艺要求

8. 3. 5 坯料在锻造前和锻造过程中应注意去除氧化皮。

8. 3. 6 锻造时形速度。

锻件检验标准

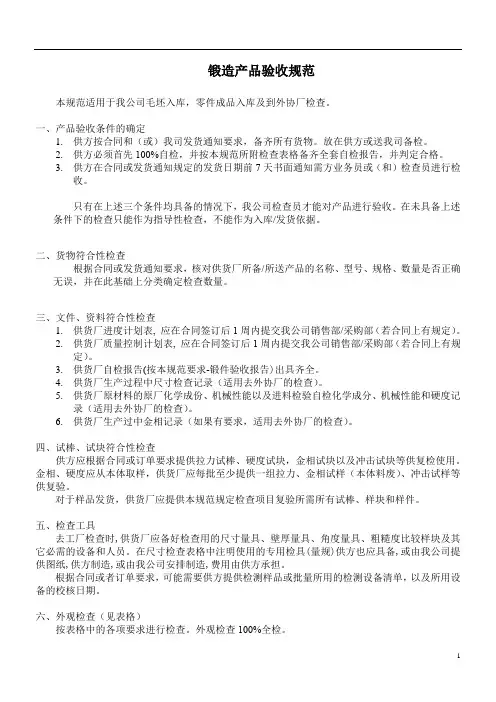

陕西博菲特流体控制装备制造有限公司作业规定文件名称：锻造检验作业规定文件编号：版次：发行日期：受控状态：分发号：核准：审查：编制：

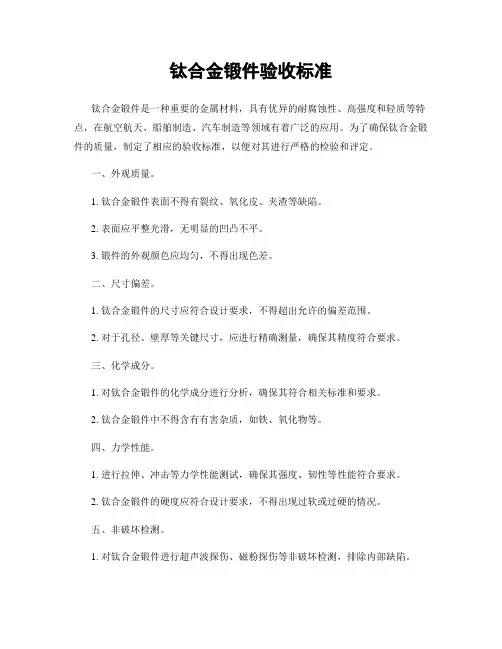

一、目的：为确保锻件毛坯进厂检验时有据可依，规范锻件检验流程，提高对锻件的检验水平，特制定本标准一、范围所有的锻打件产品(含毛坯、半成品、成品) 二、权责 (一)本标准由技术部制订、更改、规范 (二)质检部负责本标准的实施，供应部、生产部及其它相关部门协助执行三、内容 (一)外观及常见缺陷检验项目 1、裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。 2、折叠折叠是金属变形过程中已氧化过的表层金属汇合到一起而形成的。它可以是由两股（或多股）金属对流汇合而形成；也可以是由一股金属的急速大量流动将邻近部分的表层金属带着流动，两者汇合而形成的；也可以是由于变形金属发生弯曲、回流而形成；还可以是部分金属局部变形，被压人另一部分金属内而形成。 3、大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。 4、晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。 5、冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。严重的冷硬现象可能引起锻裂。 6、龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。 7、飞边裂纹飞边裂纹是模锻及切边时在分模面处产生的裂纹。 8、分模面裂纹分模面裂纹是指沿锻件分模面产生的裂纹。原材料非金属夹杂多，模锻时向分模面流动与集中或缩管残余在模锻时挤人飞边后常形成分模面裂纹。 9、穿流穿流是流线分布不当的一种形式。在穿流区，原先成一定角度分布的流线汇合在一起形成穿流，并可能使穿流区内、外的晶粒大小相差较为悬殊。

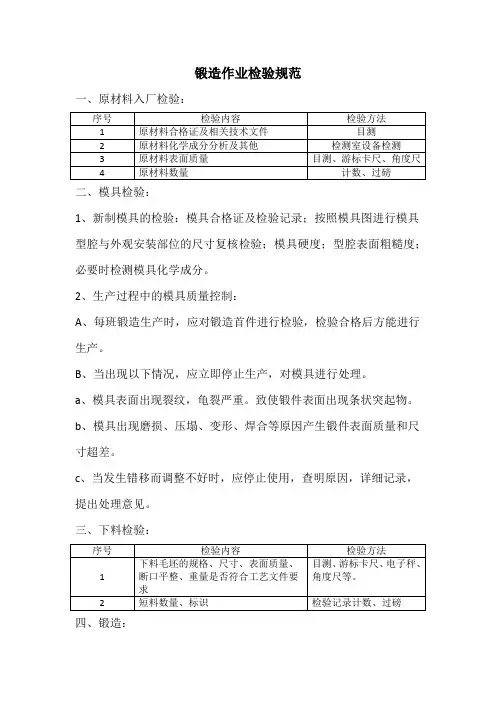

锻造

一．名词解释 1.什么是锻造、自由锻造? 锻造是一种借助工具或模具在冲击或压力作用下加工金属机械零件或零件毛坯的方法。自由锻造一般是指借助简单工具，如锤、型砧、摔子、冲子、垫铁等对铸锭或棒材进行镦粗、拔长、弯曲、冲孔、扩孔等方式生产零件毛坯。 2.什么是开式模锻、闭式模锻？开式模锻是变形金属的流动不完全受模腔限制的一种锻造方式。闭式模锻也称无毛边模锻。在变形过程中，金属始终被封闭在型腔内不能排出，迫使金属充满型槽而不形成毛边。 3.什么是镦粗、拔长？镦粗是使坯料高度减小而横截面增大的成形工步。拔长是使坯料横截面减小而长度增加的成形工步。 4.什么是偏析、过热、过烧、氧化？偏析是指钢锭内部各处成分与杂质分布不均匀的现象，包括枝晶偏析和区域偏析等。过热是金属由于加热温度过高、加热时间过长而引起晶粒过分长大的现象。过烧是指当金属加热到接近其融化温度，并在此温度下停留时间过长时，将出现过烧现象。氧化是指金属原子失去电子与氧结合形成氧化物的化学反应。二．判断 1.毛边槽仓部的容积应按上下模打靠后，尚未完全被多余金属充满的原则来设计。（对） 2.闭式模锻比开式模锻的金属利用率高。（对） 3.闭式模锻件没有毛边。（对） 4.闭式模锻时，当金属充满型槽各处，锻造结束。（错） 5.模锻工艺和模锻方法与锻件的外形密切相关。（对） 6.拔长时，送进量越大、越长，效率越高。（错） 7.被镦粗的锻坯端面应平整，并与轴线垂直，否则会镦歪。（对） 8.锻件坯料加热时，应尽量提高始锻温度。（错） 9.模锻件力学性能要比自由锻的好。（对） 10.锻造的目的就是为获得形状和尺寸符合要求的锻件。（错） 11.锤上模锻件上直径小于30mm的小孔，一般不宜冲出。（对） 12.坯料在垫环上或两垫环间进行的镦粗，称为局部镦粗。（错） 13.蒸汽一空气锤的规格是用落下部分质量来表示的。（对） 14.钢锭内空洞类缺陷的内表面已经被氧化，不能通过锻造将这些空洞类缺陷锻合。（对） 15.为使锻件获得较高的力学性能，锻造应达到一定的锻造比。（对） 16.在保证锻件顺利取出的前提下，模锻斜度尽可能取小值。（对） 17.模锻斜度的大小与分模线位置无关。（错） 18.为了便于选择标准刀具，模锻斜度和模锻圆角半径应从标准系列数值中选择。（对） 19.锻件的内圆角半径对应模具型槽的外圆角半径，如果选的过小可导致锻模在热处理和模锻过程中因应力集中使其开裂。（错）

锻件检验标准

陕西博菲特流体控制装备制造有限公司文件名称：锻造检验作业规定文件编号：版次：发行日期：受控状态：分发号：核准：审查：编制：作业规定

一、目的：为确保锻件毛坯进厂检验时有据可依，规范锻件检验流程，提高对锻件的检验水平，特制定本标准一、范围所有的锻打件产品(含毛坯、半成品、成品) 二、权责 (一)本标准由技术部制订、更改、规范 (二)质检部负责本标准的实施，供应部、生产部及其它相关部门协助执行三、内容 (一)外观及常见缺陷检验项目 1、裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。 2、折叠折叠是金属变形过程中已氧化过的表层金属汇合到一起而形成的。它可以是由两股（或多股）金属对流汇合而形成；也可以是由一股金属的急速大量流动将邻近部分的表层金属带着流动，两者汇合而形成的；也可以是由于变形金属发生弯曲、回流而形成；还可以是部分金属局部变形，被压人另一部分金属内而形成。? 3、大晶粒? 大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。 4、晶粒不均匀? 晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。 5、冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。严重的冷硬现象可能引起锻裂。 6、龟裂? 龟裂是在锻件表面呈现较浅的龟状裂纹。在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。 7、飞边裂纹飞边裂纹是模锻及切边时在分模面处产生的裂纹。 8、分模面裂纹分模面裂纹是指沿锻件分模面产生的裂纹。原材料非金属夹杂多，模锻时向分模面流动与集中或缩管残余在模锻时挤人飞边后常形成分模面裂纹。 9、穿流?

7-大型锻件及其制造工艺-聂绍珉

研究生课程教学大纲课程所属类别：硕士课程编号：2080503007 课程名称：大型锻件及其制造工艺概论开课院系：机械学院塑性成形系任课教师：聂绍珉先修课程：适用学科范围：学时：24 学分：1.5 开课学期： 2 开课形式：讲授课程目的和基本要求：（200字左右）讲述大型锻件在国民经济、国防建设、特别是在装备制造中的作用和意义，国内外主要大锻件的生产水平。使学生了解大型锻件的力学基础和制造工艺过程、大型锻件在制造过程各环节中存在的主要问题、大型锻件的特殊锻造方法及其力学机理、典型大锻件的锻造工艺。要求学生对大锻件的特殊质量要求、特殊制造工艺及其存在的主要问题有基本的了解。课程主要内容及学时分配：（1000~1500字）第一章绪论介绍大型锻件的特点及基本概念、国内外大型锻件及主要工艺装备的发展水平、主要研究方向及课程内容。（2学时）第二章金属塑性加工的经典理论及现代方法应力分析；应变分析；基本方程：平衡方程、几何方程、物理方程；屈服条件及其几何表达；全量理论及增量理论；变形力学简图；金属的塑性及其影响因素、提高塑性的工艺因素；变形抗力及其影响因素；研究金属塑性变形的现代方法。（3学时）第三章现代炼钢技术电弧炉炼钢的发展概况及电弧炉的结构。碱性电炉炼钢工艺过程：炉料及其准备，熔化期，氧化期，还原期，出钢。大锻件用钢的炉外精炼：钢包吹氩法，钢液的真空处理，炉外精炼的基本手段（LD法、LL法、TD 法、RH法、DH法）。大锻件用钢钢包精炼的主要工艺：ASEA-SKF法及Finkl—Mohr法，LF和LFV法，VOD法，V AD法，AOD法。钢包喷射冶金法：TN法，SL法，CAB法。电渣重熔法—ESR。（4学时）第四章大型锻件用钢锭及铸锭技术大型钢锭的类型：普通钢锭，短粗型钢锭，短冒口钢锭，细长型钢锭，空心钢锭，多锥度钢锭，电渣重熔钢锭。铸锭工艺：

锻件缺陷分析

锻造对金属组织、性能的影响与锻件缺陷锻件的缺陷包括表面缺陷和内部缺陷。有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺对策，同时还应加强生产全过程的质量控制。概要介绍三方面的问题：锻造对金属组织、性能的影响与锻件缺陷；锻件质量检验的内容和方法；锻件质量分析的一般过程。（一）锻造对金属组织和性能的影响锻造生产中，除了必须保证锻件所要求的形状和尺寸外，还必须满足零件在使用过程中所提出的性能要求，其中主要包括：强度指针、塑性指针、冲击韧度、疲劳强度、断裂韧度和抗应力腐蚀性能等，对高温工作的零件，还有高温瞬时拉伸性能、持久性能、抗蠕变性能和热疲劳性能等。锻造用的原材料是铸锭、轧材、挤材和锻坯。而轧材、挤材和锻坯分别是铸锭经轧制、挤压及锻造加工后形成的半成品。锻造生产中，采用合理的工艺和工艺参数，可以通过下列几方面来改善原材料的组织和性能：1）打碎柱状晶，改善宏观偏析，把铸态组织变为锻态组织，并在合适的温度和应力条件下，焊合内部孔隙，提高材料的致密度； 2）铸锭经过锻造形成纤维组织，进一步通过轧制、挤压、模锻，使锻件得到合理的纤维方向分布； 3）控制晶粒的大小和均匀度； 4）改善第二相（例如：莱氏体钢中的合金碳化物）的分布； 5）使组织得到形变强化或形变——相变强化等。由于上述组织的改善，使锻件的塑性、冲击韧度、疲劳强度及持久性能等也随之得到了提高，然后通过零件的最后热处理就能得到零件所要求的硬度、强度和塑性等良好的综合性能。但是，如果原材料的质量不良或所采用的锻造工艺不合理，则可能产生锻件缺陷，包括表面缺陷、内部缺陷或性能不合格等。（二）原材料对锻件质量的影响原材料的良好质量是保证锻件质量的先决条件，如原材料存在缺陷，将影响锻件的成形过程及锻件的最终质量。

锻件质量检验的内容和方法

锻件质量检验的内容和方法（一）锻件质量检验的内容锻件缺陷的存在，有的会影响后续工序处理质量或加工质量，有的则严重影响锻件的性能及使用，甚至极大地降低所制成品件的使用寿命，危及安全。因此为了保证或提高锻件的质量，除在工艺上加强质量控制，采取相应措施杜绝锻件缺陷的产生外，还应进行必要的质量检验，防止带有对后续工序（如热处理、表面处理、冷加工）及使用性能有恶劣影响的缺陷的锻件流人后续工序。经质量检验后，还可以根据缺陷的性质及影响使用的程度对已制锻件采取补救措施，使之符合技术标准或使用的要求。因此，锻件质量检验从某种意义上讲，一方面是对已制锻件的质量把关，另一方面则是给锻造工艺指出改进方向，从而保证锻件质量符合锻件技术标准的要求，并满足设计、加工、使用上的要求。锻件质量的检验包括外观质量及内部质量的检验。外观质量检验主要指锻件的几何尺寸、形状、表面状况等项目的检验；内部质量的检验则主要是指锻件化学成分、宏观组织、显微组织及力学性能等各项目的检验。具体说来，锻件的外观质量检验也就是检查锻件的形状、几何尺寸是否符合图样的规定，锻件的表面是否有缺陷，是什么性质的缺陷，它们的形态特征是什么。表面状态的检验内容一般是检查锻件表面是否有表面裂纹、折叠、折皱、压坑、桔皮、起泡、斑疤、腐蚀坑、碰伤、外来物、未充满、凹坑、缺肉、划痕等缺陷。而内部质量的检验就是检查锻件本身的内在质量，是外观质量检查无法发现的质量状况，它既包含检查锻件的内部缺陷，也包含检查锻件的力学性能，而对重要件、关键件或大型锻件还应进行化学成分

分析。对于内部缺陷我们将通过低倍检查、断口检查、高倍检查的方法来检验锻件是否存在诸如内裂、缩孔、疏松、粗晶、白点、树枝状结晶、流线不符合外形、流线紊乱、穿流、粗晶环、氧化膜、分层、过热、过烧组织等缺陷。而对于力学性能主要是检查常温抗拉强度、塑性、韧性、硬度、疲劳强度、高温瞬时断裂强度、高温持久强度、持久塑性及高温蠕变强度等。由于锻件制成零件后，在使用过程中其受力情况、重要程度、工作条件不同，其所用材料和冶金工艺也不同，因此不同的部位依据上述情况并按照本部门的要求将锻件分出类别，不同的部门，不同的标准对锻件的分类也是不同的。但不管怎么，对于锻件质量检验的整体来说都离不开两大类检验，即外观质量和内部质量的检验，只不过锻件的类别不同，其具体的检验项目、检验数量和检验要求不同罢了。例如，有的工业部门将结构钢、不锈钢、耐热钢锻件分成Ⅳ类进行检验，有的部门将铝合金锻件与模锻件按其使用情况分成Ⅲ类进行检验，还有的部门将铝合金、铜合金锻件分成Ⅳ类进行检验。表1-1是结构钢、不锈钢、耐热钢锻件分成Ⅳ类的检验要求，表1-2是铝合金锻件和模锻件质量检验要求。

大型锻件中常见的缺陷与对策

大型锻件中常见的缺陷与对策大型锻件中的缺陷，从性质上分为化学成分、组织性能不合格，第二相析出，类孔隙性缺陷和裂纹五大类。从缺陷的产生方面可分为，在冶炼、出钢、注锭、脱模冷却或热送过程中产生的原材料缺陷及在加热、锻压、锻后冷却和热处理过程中产生的锻件缺陷两大类。大型锻造中，由于锻件截面尺寸大，加热、冷却时，温度的变化和分布不均匀性大，锻压变形时，金属塑性流动差别大，加上钢锭大冶金缺陷多，因而容易形成一些不同于中小型锻造的缺陷。如严重偏析和疏松，密集性夹杂物，发达的柱状晶及粗大不均匀结晶，敏感开裂与白点倾向，晶粒遗传性与回火脆性，组织性能的严重不均匀性，形状尺寸超差等等。大型锻件中常见的主要缺陷有； 1.偏析钢中化学成分与杂质分布的不均匀现象，称为偏析。一般将高于平均成分者，称为正偏析，低于平均成分者，称为负偏析。尚有宏观偏析，如区域偏析与微观偏析，如枝晶偏析，晶间偏析之分。大锻件中的偏析与钢锭偏析密切相关，而钢锭偏析程度又与钢种、锭型、冶炼质量及浇注条件等有关。合金元素、杂质含量、钢中气体均加剧偏析的发展。钢锭愈大，浇注温度愈高，浇注速度愈快，偏析程度愈严重。（1）区域偏析它属于宏观偏析，是由钢液在凝固过程中选择结晶，溶解度变化和比重差异引起的。如钢中气体在上浮过程中带动富集杂质的钢液上升的条状轨迹，形成须状∧形偏析。顶部先结晶的晶体和高熔点的杂质下沉，仿佛结晶雨下落形成的轴心∨形偏析。沉淀于锭底形成负偏析沉积锥。最后凝固上部区域，碳、硫、磷等偏析元素富集，成为缺陷较多的正偏析区。图片6-1为我国解剖的55t34CrMolA钢锭纵剖面硫印低倍图片及区域偏析示意图。图片6-1 钢锭区域偏析硫印示意图 ①“∧”型偏析带②“∨”型偏析带③负偏析区防止区域偏析的对策是： 1）降低钢中硫、磷等偏析元素和气体的含量，如采用炉外精炼，真空碳脱氧（VCD）处理及锭底吹氩工艺。 2）采用多炉合浇、冒口补浇、振动浇注及发热绝热冒口，增强冒口补缩能力等措施。 3）严格控制注温与注速，采用短粗锭型，改善结晶条件。在锻件横向低倍试片上，呈现与锭型轮廓相对应的框形特征，亦称框形偏析。图片6-2是30CrMnSiNiA钢制模锻件低倍试片上显示的锭型偏析。因锭中偏析带在变形时，沿分模面扩展而呈现为框形。偏析带由小孔隙及富集元素构成，对锻件组织性能的均匀性有不良的影响。电渣重熔以其纯净度高、结晶结构合理，成为生产重要大锻件钢坯的方法，但是如果在重熔过程中电流、电压不稳定，则会形成波纹状偏析。当电流、电压增高时，钢液过热，结晶速度减缓，钢液中的溶质元素在结晶前沿偏聚形成富集带；当电流、电压减小时，熔质元素偏聚程度减小，这种周期性的变化，便形成了波纹状的偏析条带，如图片6-3所示。

锻造工艺期末复习重点

一、选择题（每题1分，共20分）二、填空题（每空1分，共25分）三、判断并改错题（判断对错，并改正错误之处，每题1分，共10分）四、简答题（每题5分，共25分）五、综合题（每题10分，共20分） 1.锻造工艺定义，分类（分类方法）。 2.锻造材料的准备（选材，下料）材料可能存在的缺陷下料方法，特点，优点。 3.锻前加热的目的是什么？钢料锻前的加热方法有哪几种？在加热过程中钢料可能产生哪些缺陷？加热方法：⑴火焰加热（燃油加热、燃煤加热、燃气加热） ⑵电加热（电阻加热<电阻炉加热、接触电加热、盐熔炉加热>、感应电加热）钢料在加热过程中可能产生的缺陷: 氧化、脱碳、过热、过烧及在坯料内部产生裂纹等。 4.何为锻造温度范围？锻造温度范围制定有哪些基本原则？始锻温度和终锻温度应如何确定？锻造温度范围是钢料开始锻造的温度(即始锻温度)和结束锻造的温度(即终锻温度) 区间。基本原则：⑴钢料在锻造温度范围内应具有良好的塑性和较低的变形抗力; ⑵能锻出优质锻件; ⑶为减少加热火次,提高锻造生产率,锻造温度范围应尽可能宽。始锻温度的确定：⑴必须保证钢无过烧现象; ⑵对于碳钢：始锻温度应比铁-碳平衡图的固相线低150～250℃。终锻温度的确定：⑴保证钢料在终锻前具有足够的塑性; ⑵使锻件获得良好的组织性能。 5.何为加热规范？钢料的加热规范包括哪些内容？加热规范是按哪些原则制定的？加热规范是坯料从装炉到加热结束,整个过程中,炉温随时间的变化关系。钢料的加热规范包括：①钢料的装炉温度; ②加热升温速度;

③最终加热温度; ④各阶段加热和保温时间及总的加热时间等。加热规范制定的原则：⑴加热时间短、生产效率高; ⑵不引起过热和过烧、氧化脱碳少、加热均匀，不产生裂纹; ⑶热能消耗少。总之应保证高效、优质、节能。 6.各种自由锻工序的含义？锻造过程可能产生的缺陷和预防措施?圆柱坯料镦粗时产生不均匀变形有哪些原因？采用哪些措施可预防其不均匀变形和裂纹的产生？镦粗：使坯料高度减小，横截面增大的成形工序称为镦粗。拔长：使坯料横截面积减小而长度增加的成形工序叫拔长。冲孔：在坯料上锻制出透孔或不透孔的工序叫冲孔。扩孔：减小空心坯料壁厚，使内、外径增加的锻造工序称为扩孔。弯曲：将坯料弯成所规定外形的锻造工序称为弯曲。镦粗时产生的缺陷：⑴侧表面产生裂纹； ⑵锭料镦粗后上、下端常保留铸态组织； ⑶高坯料失稳而弯曲。圆柱坯料镦粗时产生不均匀变形原因：①工具与坯料端面间摩擦力影响 ②温度不均匀影响。预防措施：⑴使用润滑剂和预热工具⑵采用凹形毛坯 ⑶采用软金属垫⑷采用铆镦、叠镦和套环内镦粗 ⑸采用反复镦粗拔长的锻造工艺。 7.常用的冲孔方法有哪几种？冲孔时有可能出现哪些缺陷？冲孔方法有：实心冲子冲孔(双面冲孔) ，垫环上冲孔(漏孔)，空心冲子冲孔可能出现的缺陷：“走样”、裂纹和孔冲偏等。 8..饼块类锻件和空心类锻件应选用哪些基本的锻造工序？饼块类锻件：镦粗(局部镦粗)、冲孔；空心类锻件：镦粗、冲孔、芯轴扩孔、芯轴拔长等。 9.自由锻工艺过程的主要内容有哪些？锻件公称尺寸、加工余量和公差的含义是什么？主要内容：⑴根据零件图绘制锻件图; ⑵确定坯料重量和尺寸;

锻件质量检验规范

XXXXX 【文件编号：XXXX】锻件质量检验规范受控状态：分发编号：版本号: 编制：审核：批准:

发布时间：X 实施时间: XXX 一主题内容与适用范围：本标准规定了对锻造工艺进行全过程质量控制的通用原则和要求。本标准适用于锻造车间的锻造工艺质量控制。二引用标准： GB 12361-2016 钢质模锻件通用技术条件 GB 12362-2016 钢质模锻件公差及机械加工余量 GB 13318 锻造车间安全生产通则 GB/T 12363-2005 锻件功能分类

JB 4249 锤上钢质自由锻件机械加工余量与公差 JB 4385 锤上钢质自由锻件通用技术条件 JB/T 6052 钢质自由锻件加热通用技术要求 JB/T 6055 锻造车间环境保护导则 GB/T7232金属热处理工艺 GB/T231-2009金属材料布氏硬度 GB/T13320-2007钢制模锻件金相组织评定图及评定方法三．锻件分类本标准质量控制所涉及的锻件分类按GB/T 12363 执行。四环境的控制：锻造厂的工作环境包括厂房地面、天窗、温度、通风、照明、噪声、通道、管道以及坯料、锻件和工夹模具的存放等均应按GB 13318 第3 章和JB/T 6055 第3、4 章的要求和国家的有关法规、法律

制订本企业的具体实施要求。五设备、仪表与工装的控制： 5. 1 设备、仪表 5. 1. 1 各类设备必须完好,并有操作规程和维修、检定制度。5. 1. 2 各类在用主要设备必须挂有完好设备标牌,并有检验有效期及下次检定日期。不合格设备及超过检定合格有效期的设备必须挂“停用”标牌。 5. 1. 3 设备的控制系统及检测显示仪表应定期检查,确保仪表和其精度的显示数值准确。 5. 1. 4 加热设备的温度显示及测点布置应正确反应加热区炉温及炉温均匀性。 5. 1. 5 所用设备都必须建立档案,其具体内容包括： a. 设备使用说明书 b.台时记录 c.故障记录 d.修理记录

锻造及锻后热处理工艺规范

目录 1.钢质自由锻件加热工艺规范 2.钢锭（坯）加热规范若干概念 3.加热操作守则 4.锻造操作守则 5.锻件锻后冷却规范 6.锻件锻后炉冷工艺曲线 7.锻件锻后热装炉工艺曲线 8.冷锻件校直前加热、校直后（补焊后）回火工艺曲线 9.锻件各钢种正火（或退火）及高温回火温度表 10.锻件有效截面计算方法

钢质自由锻件加热工艺规范一．范围：本规范规定了钢质自由锻件的通用加热技术条件。本规范适用于碳素钢、合金钢、高合金钢、高温合金钢（铁基、镍基）的冷、热、半热钢锭（坯）的锻造前加热二．常用钢号分组和始、终锻加热温度范围：组别钢号始锻温度 ℃ 终锻温度 ℃ 钢锭钢坯终锻精整 ⅠQ195~Q255，10~30 1250 1220 750 700 35~45，15Mn~35Mn，15Cr~35Cr 1220 1200 750 700 Ⅱ50，55，40Mn~50Mn，35Mn2-50Mn2，40Cr~55Cr，20SiMn~35SiMn， 12CrMo~50CrMo，34CrMo1A，30CrMnSi，20CrMnTi，20MnMo， 12CrMoV~35CrMoV，20MnMoNb，14MnMoV~42MnMoV， 38CrMoAlA，38CrMnMo 1220 1200 800 750 Ⅲ34CrNiMo~34CrNi3Mo，PCrNi1Mo~PCrNi3Mo，30Cr1Mo1V， 25Cr2Ni4MoV，22Cr2Ni4MoV，5CrNiMo，5CrMnMo，37SiMn2MoV 30Cr2MoV，40CrNiMo，18CrNiW，50Si2~60Si2，65Mn，50CrNiW， 50CrMnMo，60CrMnMo，60CrMnV 1200 1180 850 800 T7~T10，9Cr，9Cr2，9Cr2Mo，9Cr2V，9CrSi，70Cr3Mo， 1Cr13~4Cr13，86Cr2MoV，Cr5Mo，17-4PH 0Cr18Ni9~2Cr18Ni9，0Cr18Ni9Ti，Cr17Ni2，F316LN 1200 1180 850 800 50Mn18Cr4，50Mn18Cr4N，50Mn18Cr4WN，18Cr18Mn18N GCr15，GCr15SiMn，3Cr2W8V，CrWMo，4CrW2Si~6CrW2Si 1200 1180 850 800 Cr12MoV1，4Cr5MoVSi(H11)，W18Cr4V 1180 1160 950 900 ⅣGH80，GH901，GH904，GH4145，WR26， NiCr20TiAl，incone1600，incone1800 1130 1100 930 930 注1：始锻温度为锻前加热允许最高炉温，由于钢锭的铸态初生晶粒加热时过热倾向比同钢号钢坯小，故两者的锻前加热温度相差20℃~30℃；注2：根据产品的特性、锻件技术条件、变形量等因素，始锻温度可以适当调整；注3：本规范未列入的钢种，可按化学成分相近的钢号确定；注4：重要的、关键产品的、特殊材质的钢号，其加热工艺曲线由技术部编制；注5：几种不同的钢种，不同尺寸的钢锭（或坯料），在同一加热炉加热时，要以合金成分高的，尺寸大的钢锭（或坯料）为依据编制加热工艺曲线。

锻件质量无损检测方法

锻件质量无损检测方法对于锻件的质量检验所采用的无损检测方法一般有：磁粉检验法MT、渗透检验法PT、涡流检验法ET、超声波检验法UT等。磁粉检验法广泛地用于检查铁磁性金属或合金锻件的表面或近表面的缺陷，如裂纹、发纹、白点、非金属夹杂、分层、折叠、碳化物或铁素体带等。该方法仅适用于铁磁性材料锻件的检验，对于奥氏体钢制成的锻件不适于采用该方法。渗透检验法除能检查磁性材料锻件外，还能检查非铁磁性材料锻件的表面缺陷，如裂纹、疏松、折叠等，一般只用于检查非铁磁性材料锻件的表面缺陷，不能发现隐在表面以下的缺陷。超声波检验法用以检查锻件内部缺陷如缩孔、白点、心部裂纹、夹渣等，该方法虽然操作方便、快且经济，但对缺陷的性质难以准确地进行判定。随着无损检测技术的发展，现在又出现了诸如声振法，声发射法、激光全息照相法、CT法等新的无损检测方法，这些新方法的出现及在锻件检验中的应用，必将使锻件质量检验的水平得以大大地提高。锻件质量的分析实际上是各种测试方法的综合应用及各个测试结果的综合分析，对于大型复杂的锻件所出现问题不能单纯地依赖于某一种方法，从这一点上可以说各种试验方法在分析过程中是相辅相成的，各种试验方法的有机配合，并对各自试验结果进行综合分析，才能得出正确的结论。同时就锻件质量分析的目的而言，除了正确的检验外，还应进行必要的工艺试验从而找出产生质量问题的真正原因

并提出圆满的改进措施及防止对策。在实际工作中究竟选用那些检测方法，运用何种检测手段应根据锻件的类别和规定的检测项目来进行。在选择试验方法和测试手段时，既要考虑到先进性，又要考虑到实用性、经济性，不能单纯地追求先进性，能用一种手段解决问题就不要用二种或更多种，测试手段的选择应准确地判定缺陷的性质和确切找出缺陷产生的原因为出发点，有时测试手段选择得过于先进反而会导致不必要的后果以致造成不应有的损失。

锻件尺寸计算

二）计算坯料质量与尺寸【坯料质量】坯料质量可按下式计算 G 坯料=G 锻件+G 烧损+G 料头式中G 坯料——坯料质量 G 锻件——锻件质量 G 烧损——加热时由于坯料表面氧化而烧损的质量。第一次加热取被加热金属的2~3%，以后每次加热取1.5~2.0% G 料头——在锻造过程中冲掉或切掉的那部分金属的质量。如冲孔时坯料中部的料芯，修切端部的料头等。当锻造大型锻件时，如采用钢锭作坯料，还要考虑应切掉的钢锭头部和尾部的质量。2．坯料尺寸根据坯料质量即可确定坯料尺寸。在计算坯料尺寸前，先要考虑锻造比。【锻造比】是指坯料在锻造前后的断面积的比值。对于拔长工序来说，其锻造比R d 可按下式计算: R d =A 0 /A 1 或L 1 /L 0 式中A 0 、A 1 ——拔长前、后坯料的断面积； L 0 、L 1 ——拔长前、后坯料的长度。对于镦粗工序来说，其锻造比(R u )可按下式计算: R u =A 1 /A 0 或H 0 /H 1 式中A 0 、A 1 ——镦粗前、后坯料的断面积； H 0 、H 1 ——镦粗前、后坯料的高度。确定坯料的尺寸时，应满足对锻件的锻造比要求，并应考虑变形工序对坯料尺寸的限制。采用镦粗法锻造时，为避免镦弯，坯料的高径比(H 0 /D 0 <2.5)。但为下料方便，坯料高径比还应大于1.25。根据坯料质量，由下式求出坯料体积V 坯。 V 坯=m 坯/ ρ ρ——金属密度。对于钢铁ρ =7.85kg/dm 3 。然后，求出坯料横截面积A 0 。采用拔长法锻造时，由公式： A 0 =R d A 1

因锻后横截面积A 1 可知，故可求出A 0 ( 坯料为钢锭时，锻造比R d 取2.3～3. 0；坯料为轧材时，R d 取l.3～1.5)，最后可求出坯料直径或边长。（三）制定锻造工序根据不同类型的锻件选用不同的锻造工序。工序确定后，尚须确定所用的工夹具、加热设备、加热和冷却规范及根据锻件质量确定锻造设备。（四）自由锻件的锻造工艺规程举例。自由锻件的锻造工艺规程举例见下表。

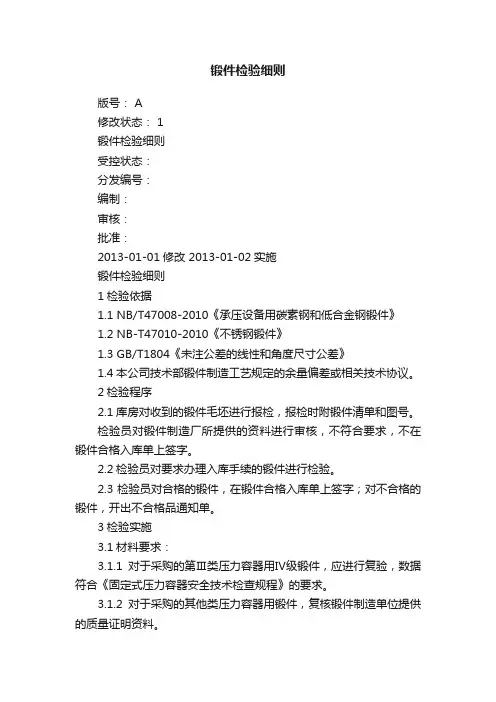

锻件检验指导书

锻件检验指导书一、目的：为确保锻件毛坯进厂检验时有据可依，规范锻件检验流程，提高对锻件的检验水平，特制定本标准二、范围所有的锻打件产品(含毛坯、半成品、成品) 三、权责 (一)本标准由技术部制订、更改、规范 (二)质检部负责本标准的实施，供应部、生产部及其它相关部门协助执行四、内容 (一)外观及常见缺陷检验项目 1、裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。 2、折叠折叠是金属变形过程中已氧化过的表层金属汇合到一起而形成的。它可以是由两股（或多股）金属对流汇合而形成；也可以是由一股金属的急速大量流动将邻近部分的表层金属带着流动，两者汇合而形成的；也可以是由于变形金属发生弯曲、回流而形成；还可以是部分金属局部变形，被压人另一部分金属内而形成。 3、局部充填不足局部充填不足主要发生在筋肋、凸角、转角、圆角部位，尺寸不符合图样要求。 4、欠压欠压指垂直于分模面方向的尺寸普遍增大 5、错移

错移是锻件沿分模面的上半部相对于下半部产生位移。 6、轴线弯曲锻件轴线弯曲，与平面的几何位置有误差。 7、其它缺陷：表面麻坑、锈蚀、表面气泡、缩孔、疏松、白点、异金属夹杂等 (二)材料及性能要求按图纸要求及国家相关规定附表一、锻件用碳素结构钢与合金结构钢牌号及化学成分(摘自GB/T17017-1997) 表1 表2 (三)尺寸及公差要求： 1、关键性尺寸(产品中心距、角度以及其它影响产品装配的尺寸，机加工时用到的装夹面尺寸等)必须严格按图纸要求 2、机加工表面加工余量：

(1)厚度方向一般为单面，最小不得低于1mm (2)直径上为最终成品尺寸+2mm，最小不得低于1mm (3)长度方向尺寸可加 3、未注非机加工尺寸： (1)图纸有公差标示的，按图纸尺寸 (2)图纸无公差的，按下表规定(QC/T270)：孔类尺寸未注公差轴类尺寸未注公差非孔轴类尺寸未注公差

锻件图的绘制

锻件图的绘制圆角半径（一）圆角半径的确定锻件上的凸角圆角半径为外圆角半径r，凹角圆角半径为内圆角半径R（见图14）。外圆角作用是避免锻模的相应部分因产生应力集中造成开裂；内圆角作用是使金属易于流动充满模膛，避免产生折叠，防止模膛压塌变形。为保证锻件凸角处的最小余量，按下式计算： r1=余量+零件的倒角值若零件无倒角，按： r2=余量圆角半径（r、R）的数值根据锻件各部分的高度与宽度比值H/B（见图14），查表16确定。

表16 圆角半径计算表（JB3835-85）为了简化制造模具所用刀具的规格，圆角半径应按以下系列选用： 1 1.5 2 2.5 3 4 5 6 8 10 12 15mm。圆角半径大于15mm时，逢5递增。（二）圆角半径公差一般情况下内外圆角半径公差不要求检查，需要时可按表15查得。示例某一齿轮零件的外径为171.8mm，全高48mm，计算其锻件重量为4.63kg，包容体重量为10.18kg，形状复杂系数为S3级；材料牌号18CrMnTi，材质系数为M1级；精度等级为普通级。由表1、表2、表3、表5、表8查得锻件的机械加工余量及公差绘制出锻件图（见图20）。由于需方未提出特殊要求，其技术要求按一般锻件质量要求列于锻件图下方。图20 齿轮锻件图技术要求 1．未注明模锻斜度7° 2．未注明圆角半径R3mm

3．错差可达1mm 4．残留飞边可达1mm 5．平面度可达0.8mm 6．表面缺陷深度在加工表面不大于实际加工余量的1/2；不加工面不大于厚度公差的1/3。7．热处理硬度d B≥4.2～4.8（HB156～207） 8．清除氧化铁皮冲孔连皮及肓孔当孔径d≥25mm，冲孔深度h不大于冲头直径d时，此类锻件可在模锻过程中进行冲孔，然后在切边压力机上冲去连皮，获得带透孔的锻件。冲孔连皮肓孔可分为如下四类：（一）平底连皮按照锻件的孔径和高度尺寸由图15查出平底连皮的厚度尺寸。图15 平底连皮图16 斜底连皮（二）斜底连皮当锻件的孔径较大（d＞60mm），平底连皮较薄，阻碍金属外流，易使锻件内孔产生折叠和造成冲头号压塌。采用斜底连皮（见图16），连皮斜度增加了连皮和内孔接触处的连皮厚度，促进金属往外流动，避免产生折叠，冲头不易损坏，斜底连皮的尺寸如下： S max=1.35S S min=0.65S

大型锻件锻后热处理基本要求

大型锻件锻后热处理基本要求一．锻后热处理的目的锻后热处理，又称为第一热处理或预备热处理，通常是紧接在锻造过程完成之后进行的，有正火、回火、退火、球化、固溶等几种形式。其主要目的是： 1.消除锻造应力，降低锻件的表面硬度，提高切削加工性能和防止变形。 2.对于不再进行调质处理的工件，应使锻件达到技术条件所要求的各种性能指标，如强度、硬度、韧性等。这类工件大多属于碳钢或低合金钢。 3.调整与改善大型锻件在锻造过程中所形成的过热与粗大组织，减少其内部化学成分与金相组织的不均匀性，细化晶粒。 4.提高锻件的超声波探伤性能，消除草状波，使锻件中其它内部缺陷能够清晰地显示出来，以利于准确判别和相应地处理。 5.对于含氢量高的钢种延长回火时间，以避免产生白点或氢脆开裂的危险。对于绝大多数大型锻件来说，防止白点是锻后热处理的首要任务，必须完成。二．正火正火主要目的是细化晶粒。将锻件加热到相变温度以上，形成单一奥氏体组织，经过一段均温时间稳定后，再出炉空冷。正火时的加热速度为：在700℃以下应缓慢，以减少锻件中的内外温差和瞬时应力，最好在650~700℃之间加一个等温台阶；在700℃以上，尤其在Ac1（相变点）以上，应提高大型锻件的加热速度，争取获得更好一些的晶粒细化效果。正火的温度范围通常在760~950℃之间，根据成分含量不同的相变点不同而定。通常，碳与合金含量越低，正火温度越高，反之则越低。有些特殊钢种可达1000~1150℃范围。但不锈钢及有色金属的组织转变却是靠固溶处理来实现的。

三．回火回火的主要目的是扩氢。并且还可以稳定相变后的组织结构，消除组织转变应力及降低硬度，使锻件易于加工并不产生变形。回火的温度范围有三种，即高温回火（500~660℃）、中温回火（350~490℃）和低温回火（150～250℃）。常见的大锻件生产都采用高温回火方式。回火一般紧跟在正火之后进行，当正火锻件空冷至220～300℃左右时，重新入炉加热、均温、保温，然后随炉冷至锻件表面250~350℃以下出炉即可。回火后的冷却速度应足够缓慢，以防在冷却过程中因瞬时应力过大而产生白点，并尽量减少锻件中的残余应力。通常将冷却过程分为两个阶段：在400℃以上，因钢处于塑性较好、脆性较低的温度范围，冷速可稍快一点；在400℃以下，因钢已进入冷硬和脆性较大的温度范围，为了避免开裂和减少瞬时应力，应采取更为缓慢的冷却速度。对于白点和氢脆较敏感的钢，需要根据氢当量和锻件有效截面尺寸大小，确定延长回火时间扩氢，以便将钢中的氢扩散溢出，使其降低到安全的数值范围。四．退火退火的温度包括了正火和回火的整个范围（150～950℃），采用炉冷的方式，做法与回火差不多。加热温度在相变点以上（正火温度）的退火叫完全退火。没有发生相变的退火叫不完全退火。退火的主要目的是为了消除应力和稳定组织结构，包括冷变形后的高温退火和焊接后的低温退火等等。正火+回火是比单纯退火更高级的手段，因为相变充分、组织转变充分，并且有恒温扩氢的过程。公司技术部2012.12.13

模锻件的技术要求

模锻件的技术要求作者：关键词：模锻件,技术,要求文献摘要：凡有关锻件的质量及其检验等问题，在图样中无法表示或不便表示时，均应在锻件图的技术要求中用文字说明，其主要内容如下： 1)未注模锻斜度； 2)未注圆角半径； 3)表面缺陷深度的允许值，必要时应分别注明锻件在加工表面和不加工表面的表面缺陷深度允许值； 4)分模面错差的允许值； 5)残留飞边与切入深度的允许值。根据锻件形状特点及不同工艺方法，必要时应分别注明周边、内孔、叉口、纵向、横向等不同部位残余飞边和切入深度的允许值； 6)热处理方法及硬度值； 7)表面氧化皮的清理方法及要求； 8)锻件杆部局部变粗的允许值； 9)对未注明的锻件尺寸公差，应注明其公差标准代号及尺寸精度级别或具体公差数值； 10)其他要求：如探伤、低倍组织、纤维组织、力学性能、过热和脱炭、质量公差、特殊标记、防腐及包装发运要求等。锻件技术要求的允许值，除特殊要求外均按JB3835-85和JB3834-85的规定确定。技术要求的顺序，原则上应按锻件生产过程中检验的先后进行排列。模具选材的三个原则关键词：模具,锻造文献摘要：在给模具选材是，必须考虑经济性这一原则，尽可能地降低制造成本。因此，在满足使用性能的前提下，首先选用价格较低的，能用碳钢就不用合金钢，能用国产材料就不用进口材料。另外，在选材时还应考虑市场的生产和供应情况，所选钢种应尽量少而集中，易购买。 (一)模具满足工作条件要求 1、耐磨性坯料在模具型腔中塑性变性时，沿型腔表面既流动又滑动，使型腔表面与坯料间产生剧烈的摩擦，从而导致模具因磨损而失效。所以材料的耐磨性是模具最基本、最重要的性能之一。硬度是影响耐磨性的主要因素。一般情况下，模具零件的硬度越高，磨损量越小，耐磨性也越好。另外，耐磨性还与材料中碳化物的种类、数量、形态、大小及分布有关。 2、强韧性模具的工作条件大多十分恶劣，有些常承受较大的冲击负荷，从而导致脆性断裂。为防

机械加工件检验标准

机械加工件检验标准 1. 目的规范机械加工件的检验标准,以使各工序过程的产品质量得以控制。 2. 适用范围本标准适用于机械加工件的检验, 图纸和技术文件并同使用。如与国家标准和技术规范冲突时,以国家标准和技术规范为准。 3. 引用标准本标准的尺寸未注单位为mm 。 JB/T 5000.9 《重型机械通用技术条件切削加工件》 GB/T 1031 《表面粗糙度参数及其数值》 GB/T 1800.4 《极限与配合标准公差等级和孔轴的极限偏差表》 GB/T 3 《普通螺纹收尾、肩距、退刀槽和倒角》 GB/T 197 《普通螺纹公差》 GB/T 1184 《形状和位置公差未注公差值》

GB/T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB/T 5277 《紧固件螺栓和螺钉通孔》 4. 原材料检验机械加工件所用板料, 棒料的材质, 规格和数量是否符合按图加工所需。详细做好原材料入库记录。不合格材料办理好退货手续。 5. 工序质量检验 5.1 零件加工后应符合产品图样和技术条件及JB/T 5000.9《重型机械通用技术条件切削加工件》规定。 5.2 零件应按工序检查、验收,在前道工序检查合格后方可转入下道工序。 5.3 铸钢件、铸铁件、有色金属铸件、锻件加工后如发现有砂眼、缩孔、夹渣、裂纹等缺陷时, 在不降低零件强度和使用性能的前提下, 允许按照相关标准的有关规定修补, 经检验合格后方可继续加工。 5.4 加工后的零件不允许有毛刺,除产品图样有要求外,不允许有尖棱、尖角。

5.5 精加工后的零件不允许直接摆放在地面上,应采取必要的支撑、保护措施。加工面不允许有锈蚀和影响性能、寿命或外观的磕碰、划伤等缺陷。 5.6 精加工后的配合面、摩擦面和定位面等工作表面不允许打印标记。 5.7 最终工序为热处理的零件,热处理后表面不应有氧化皮。精加工后的配合面、齿面不应有退火、发蓝、变色的现象。 5.8 对于生产图样中要求电镀锌或热镀锌的零件,图中要求的配合面尺寸为含镀层后的尺寸。 5.9 表面电镀锌涂层的质量要求: 1)镀层外观光滑细致、无起泡、起层、剥落、烧焦及海绵状沉淀; 2)经铬酸钝化后,应具有绿黄略带有红色的彩虹色; 3)镀层表面允许有不严重的流痕及轻微的刮痕印,允许工件边缘色彩稍淡; 4)钝化膜有一定的光泽,不到呈暗褐无光的泥巴色; 5)钝化膜应牢固,用布揩擦不掉;在50℃~60℃的热水中煮1小时,颜色无显著减退。

锻件检验指导书修订版

锻件检验指导书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

的表层金属带着流动，两者汇合而形成的；也可以是由于变形金属发生弯曲、回流而形成；还可以是部分金属局部变形，被压人另一部分金属内而形成。 3、局部充填不足? 局部充填不足主要发生在筋肋、凸角、转角、圆角部位，尺寸不符合图样要求。 4、欠压? 欠压指垂直于分模面方向的尺寸普遍增大 5、错移? 错移是锻件沿分模面的上半部相对于下半部产生位移。 6、轴线弯曲? 锻件轴线弯曲，与平面的几何位置有误差。 7、其它缺陷：表面麻坑、锈蚀、表面气泡、缩孔、疏松、白点、异金属夹杂等 (二)材料及性能要求按图纸要求及国家相关规定附表一、锻件用碳素结构钢与合金结构钢牌号及化学成分(摘自GB/T17017-1997) 表1

表2

(三)尺寸及公差要求： 1、关键性尺寸(产品中心距、角度以及其它影响产品装配的尺寸，机加工时用到的装夹面尺寸等)必须严格按图纸要求 2、机加工表面加工余量： (1)厚度方向一般为单面1.5mm，最小不得低于1mm (2)直径上为最终成品尺寸+2mm，最小不得低于1mm (3)长度方向尺寸可加1.5-3mm 3、未注非机加工尺寸： (1)图纸有公差标示的，按图纸尺寸 (2)图纸无公差的，按下表规定(QC/T270)：孔类尺寸未注公差
