cisco端口链路聚合配置
cisco+端口链路聚合配置端口链路聚合（Port Channel）是一种将多个物理端口组合成一个逻辑链路的技术，通过增加带宽和提供冗余性，提高网络连接的可靠性和性能。在Cisco设备上，端口链路聚合可以通过EtherChannel实现。
EtherChannel是Cisco的一种端口聚合技术，它允许将多个物理端口绑定成一个逻辑链路。EtherChannel可以在交换机之间或交换机与服务器之间建立，可以使用不同的协议进行链路聚合，如LACP（Link Aggregation Control Protocol）或PAgP（Port Aggregation Protocol）。
下面是一个配置EtherChannel的示例：
1. 配置物理接口：
首先，需要将要聚合的物理接口配置为开启状态，并设置合适的速率和双工模式。例如，假设我们要聚合的接口为GigabitEthernet1/1和
GigabitEthernet1/2，可以使用以下命令进行配置：
Switch(config)interface GigabitEthernet1/1
Switch(config-if)no shutdown
Switch(config-if)speed 1000
Switch(config-if)duplex full
Switch(config)interface GigabitEthernet1/2
Switch(config-if)no shutdown
Switch(config-if)speed 1000
Switch(config-if)duplex full
2. 创建端口聚合组：
接下来，需要创建一个端口聚合组，用于将物理接口绑定成一个逻辑链路。可以使用以下命令进行配置：
Switch(config)interface Port-channel1
Switch(config-if)switchport mode trunk
Switch(config-if)switchport trunk allowed vlan all
3. 添加物理接口到端口聚合组：
将之前配置的物理接口添加到创建的端口聚合组中。可以使用以下命令进行配置：
Switch(config)interface GigabitEthernet1/1
Switch(config-if)channel-group 1 mode active
Switch(config)interface GigabitEthernet1/2
Switch(config-if)channel-group 1 mode active
4. 验证配置：
最后，可以使用以下命令验证EtherChannel的配置情况：
Switchshow etherchannel summary
该命令将显示端口聚合组的状态和成员接口的状态。
除了以上的配置步骤，还可以进行一些其他的配置选项，如负载均衡算法、链路监测和冗余备份等。可以根据具体的需求进行相应的配置。
总结起来，配置Cisco设备上的端口链路聚合可以通过以下步骤完成：配置物理接口，创建端口聚合组，添加物理接口到端口聚合组，验证配置。通过合理的配置，可以提高网络连接的可靠性和性能，实现带宽的增加和冗余的提供。
CISCO交换机与华为交换机链路聚合
CISCO交换机与华为交换机链路聚合 链路聚合有成端口聚合，端口捆绑，英文名port trunking.功能是将交换机的多个低带宽端口捆绑成一条高带宽链路，可以实现链路负载平衡。避免链路出现拥塞现象。通过配置，可通过两个三个或是四个端口进行捆绑，分别负责特定端口的数据转发，防止单条链路转发速率过低而出现丢包的现象。 Trunking的优点：价格便宜，性能接近千兆以太网；不需要重新布线，也无需考虑千兆网传输距离极限问题；trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。 命令：port-group
3、思科模拟器链路聚合命令hao
思科模拟器命令 一、实验拓扑图: 二、操作步骤:——链路聚合（Link Aggregation） 方案1---静态聚合--- SW1和SW2交换机配置如下： 1、配置vlan ZXR10#vlan database ZXR10(vlan)#vlan 10 ZXR10(vlan)#vlan 20 ZXR10(vlan)#exit ZXR10#configure terminal ZXR10(config)# interface fastethernet0/1 ZXR10(config-if)#switchport mode access ZXR10(config-if)#switchport access vlan 10 ――――――――-接PC机 ZXR10(config-if)#exit ZXR10(config)# interface fastethernet0/2 ZXR10(config-if)#switchport mode access ZXR10(config-if)#switchport access vlan 20 ――――――――-接PC机ZXR10(config-if)#exit 3、将端口加入到链路聚合组中： ZXR10 (config)# interface fastethernet 0/15 ――――――――-接3228-1的15口ZXR10 (config-if)# channel-group 1 mode on---------以静态方式将端口成员加入链路聚合组ZXR10 (config-if)#exit ZXR10 (config)# interface fastethernet 0/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# channel-group 1 mode on---------以静态方式将端口成员加入链路聚合组ZXR10 (config-if)#exit 4、配置链路聚合组模式： ZXR10 (config)# interface port-channel 1-------进入虚拟链路聚合组1 ZXR10 (config-if)# switchport mode trunk-------修改虚拟链路聚合组1的模式为TRUNK
cisco链路聚合lacp
cisco链路聚合lacp 链路聚合Lacp 实验目的：理解并掌握链路聚合的配置及原理。 实验拓扑： 实验步骤： SW1 SW1(config)#interfacerangeg0/1-g0/2 SW1(config-if-range)#channel-protocollacp SW1(config-if-range)#channel-group1modeactiveSW1(config-if-range)#e某it SW1(config)#interfaceport-channel1SW1(config- if)#witchportmodetrunk SW1(config-if)#witchporttrunkencapulationdot1qSW1(config-if)#witchportnonegotiateSW1(config-if)#e某itSW1(config)#^ZSW1# %SYS-5-CONFIG_I:ConfiguredfromconolebyconoleSW1#wr Buildingconfiguration...[OK] SW2 SW2(config)#interfacerangeg0/1-g0/2 SW2(config-if-range)#channel-protocollacp
SW2(config-if-range)#channel-group1modepaiveSW2(config-if-range)#e某it SW2(config)#interfaceport-channel1 SW2(config-if)#witchportmodetrunk SW2(config-if)#witchporttrunkencapulationdot1qSW2(config-if)#witchportnonegotiateSW2(config-if)#e某itSW2(config)#e某itSW2#wr Buildingconfiguration...[OK] 分析：SW1 SW2 以上显示，链路聚合完成。 GroupPort-channelProtocolPort ------+-------------+-----------+---------------------------------------------- 1Po1(SU)LACPGig0/1(P)Gig0/2(P) （w1中的信息应该和w2中一样，但由于模拟器的问题，时常up时常down，所以才显示 1Po1(SD)LACPGig0/1(I)Gig0/2(I)，应该是 1Po1(SU)LACPGig0/1(P)Gig0/2(P)）。 实验总结：配置链路聚合要注意的几点 ①
cisco端口链路聚合配置
cisco+端口链路聚合配置端口链路聚合（Port Channel）是一种将多个物理端口组合成一个逻辑链路的技术，通过增加带宽和提供冗余性，提高网络连接的可靠性和性能。在Cisco设备上，端口链路聚合可以通过EtherChannel实现。 EtherChannel是Cisco的一种端口聚合技术，它允许将多个物理端口绑定成一个逻辑链路。EtherChannel可以在交换机之间或交换机与服务器之间建立，可以使用不同的协议进行链路聚合，如LACP（Link Aggregation Control Protocol）或PAgP（Port Aggregation Protocol）。 下面是一个配置EtherChannel的示例： 1. 配置物理接口： 首先，需要将要聚合的物理接口配置为开启状态，并设置合适的速率和双工模式。例如，假设我们要聚合的接口为GigabitEthernet1/1和 GigabitEthernet1/2，可以使用以下命令进行配置： Switch(config)interface GigabitEthernet1/1 Switch(config-if)no shutdown Switch(config-if)speed 1000 Switch(config-if)duplex full Switch(config)interface GigabitEthernet1/2 Switch(config-if)no shutdown Switch(config-if)speed 1000 Switch(config-if)duplex full 2. 创建端口聚合组： 接下来，需要创建一个端口聚合组，用于将物理接口绑定成一个逻辑链路。可以使用以下命令进行配置： Switch(config)interface Port-channel1
交换机端口聚合
交换机端口聚合 实训原理 ?端口聚合又叫链路聚合，是将几个链路作聚合处理，增加交换机之间的连接带宽，避免网络瓶颈，可以提供负载均衡能力以及系统容错． 实验要领 ?两台交换机都配置完端口聚合后再连接两台交换机，先连线后配置会造成广播风暴． ?只有同类型同速率的端口才能聚合为一个Port Group端口． ?所有端口属于同一个vlan，使用相同的传输介质． ?最多能支持多少个物理端口聚合为一个Port Group要看型号，一般为8个． Etherchanne的协商协议 ?PAGP:cisco专用 ?LAGP:通用 配置方法: ?手动配置 ?自动配置 基本命令(手动) ?Switch>enable ?Switch#config t ?Switch(config)#interface port-channel 1 ?Switch(config)#interface range fa0/1-2 ?Switch(config-if)#switchport mode trunk ?Switch(config-if)#port-group 1 mode on ?Switch(config)#port-channel load-balance dst-ip ?Switch(config-port-range)#exit ?Switch#show etherchannel summary 基本命令(自动) ?Switch>enable ?Switch#config t ?Switch(config)# interface port-channel 1 ?Switch(config)#default interface Range fa0/1-2 ?Switch(config)#interface Range fa0/1-2 ?Switch(config-if)#channel-protocal pagp ?Switch(config-if)#channel-group 1 mode desirable Switch#show etherchannel summary
cisco端口聚合
思科2950-48端口汇聚实例 port-channel 2950-48,怎样做端口汇聚. PS:划分了VLAN. interface FastEthernet0/1 switchport mode trunk !-- Configured port to be in trunking mode. channel-group 1 mode on !-- Assigned port to port channel 1. !-- 2950 switches only support 802.1q encapsulation, which is the configured automatically !-- when trunking is enabled on the interface by issuing the switchport mode trunk command. !-- Note: The channel-group command is introduced in IOS 12.1. IOS 12.0 has the port group command !-- to configure channeling.
! interface FastEthernet0/2 switchport mode trunk channel-group 1 mode on !-- Assigned port to port channel 1. ! interface FastEthernet0/3 switchport mode trunk channel-group 1 mode on !-- Assigned port to port channel 1. ! interface FastEthernet0/4 switchport mode trunk channel-group 1 mode on !-- Assigned port to port channel 1.补充一下
cisco 端口汇聚
SA与Cisco 端口聚合配置案例 这些日子在一个用户那边部署的时候碰到Cisco交换机和SA端口汇聚，折腾了一番才找到了解决方法，拿出来跟大家一起分享，以免后续碰到类似的问题时别在浪费时间了。 拓扑 拓扑比较简单，如下图所示。 Cisco交换机上配置 interface Port-channel1 switchport access vlan 10 switchport mode access ! interface GigabitEthernet1/0/1 switchport access vlan 10 switchport mode access channel-group 1 mode on ! interface GigabitEthernet1/0/2 switchport access vlan 10 switchport mode access channel-group 1 mode on ! interface Vlan10 ip address 192.168.2.2 255.255.255.0 ! SA上面的配置 interface aggregate1 zone "trust" ip address 192.168.2.1 255.255.255.0 manage ping manage https exit
interface ethernet0/9 aggregate aggregate1 exit interface ethernet0/10 aggregate aggregate1 exit 测试结果: 两边互相ping对方地址,任意一条线路断开都不会丢包 Cisco交换机上的测试 Switch# 01:19:17: %SYS-5-CONFIG_I: Configured from console by consoleping Protocol [ip]: Target IP address: % Bad IP address Switch#ping 192.168.2.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms Switch#ping 192.168.2.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/9 ms Switch# 01:19:36: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet1/0/2, changed state to down 01:19:37: %LINK-3-UPDOWN: Interface GigabitEthernet1/0/2, changed state to downping 192.168.2.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms Switch#ping 192.168.2.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
思科链路聚合实验报告
思科链路聚合实验报告 思科链路聚合实验报告 引言： 链路聚合是一种网络技术，通过将多个物理链路绑定在一起，形成一个逻辑链路，以提高网络带宽和可靠性。本文将介绍我们进行的一项思科链路聚合实验，包括实验目的、实验环境、实验步骤、实验结果和分析。 实验目的： 本实验的目的是探究思科链路聚合技术在提高网络性能方面的效果。我们希望 通过将多个物理链路聚合成一个逻辑链路，以提高网络的带宽和可靠性。 实验环境： 我们使用了一台思科路由器和两个交换机来搭建实验环境。路由器和交换机之 间通过物理链路连接。我们使用了两个PC机作为主机，分别连接到两个交换 机上。 实验步骤： 1. 配置思科路由器：我们首先登录思科路由器的管理界面，进行相应的配置。 我们启用了链路聚合协议，并将两个物理链路绑定成一个逻辑链路。 2. 配置交换机：我们在两个交换机上进行相应的配置，使其能够识别和转发链 路聚合的数据包。 3. 进行实验：我们使用两台PC机进行数据传输测试。首先，我们测试了单个 物理链路的带宽和延迟。然后，我们启用链路聚合后，再次进行测试，比较结果。 实验结果和分析：
在单个物理链路的测试中，我们发现带宽和延迟与预期相符。然而，当我们启用链路聚合后，带宽显著提高，延迟也有所降低。这是因为链路聚合将多个物理链路绑定成一个逻辑链路，使数据能够并行传输，从而提高了带宽。 此外，链路聚合还提高了网络的可靠性。当一个物理链路出现故障时，链路聚合可以自动切换到其他正常的物理链路，保证数据的传输不中断。这种冗余设计提高了网络的可靠性和稳定性。 然而，链路聚合也存在一些问题。首先，链路聚合需要在路由器和交换机上进行相应的配置，增加了网络管理的复杂性。其次，链路聚合的效果受到物理链路的质量和数量限制。如果物理链路质量较差或数量有限，链路聚合可能无法达到预期的效果。 结论： 通过本次实验，我们验证了思科链路聚合技术在提高网络性能方面的有效性。链路聚合可以提高网络的带宽和可靠性，但也需要考虑到配置复杂性和物理链路的限制。在实际应用中，我们应根据网络需求和条件，合理选择是否使用链路聚合技术。
思科和H3C链路聚合
思科和H3C链路聚合文档 Cisco和H3C的设备是我司和客户用的最多的交换机设备，相互做链路聚合，可以保证带宽的同时实现负载和冗余备份。 如下以常用的Cisco3750和H3C-S55为例做双线链路聚合的配置 Cisco3750交换机的配置： interface Port-channel1 switchport trunk encapsulation dot1q switchport mode trunk interfaceg 1/0/1 switchport trunk encapsulation dot1q switchport mode trunk channel-group 1mode on interfaceg 1/0/2 switchport trunk encapsulation dot1q
switchport mode trunk channel-group 1 mode on interface Port-channel 1 switchporttrunk allowed vlan 10 H3C-S55的配置： interface Bridge-Aggregation1 port link-type trunk interfaceGigabitEthernet 1/0/1 port link-type trunk port link-aggregation group 1 interfaceGigabitEthernet 1/0/2 port link-type trunk port link-aggregation group 1 interface Bridge-Aggregation1 port trunk permit vlan 10 quit
补充三层交换机配置DHCP服务与交换机间链路聚合配置
补充三层交换机配置DHCP服务与交换机间链路聚合配置 在网络中，三层交换机被用作连接不同的网络段，同时也需要为网络中的设备分配网络地址，这就需要配置DHCP服务；而当网络中有多个交换机时，需要将它们进行链路聚合以提高可靠性和带宽利用率。以下是补充三层交换机配置DHCP 服务和交换机间链路聚合配置的步骤和注意事项。 配置DHCP服务 在三层交换机中配置DHCP服务可以使其在局域网内为网络设备自动分配IP 地址，从而避免手动配置IP地址带来的不便。以下是配置DHCP服务的步骤： 1.进入三层交换机的全局配置模式： configure terminal 2.创建一个DHCP地址池： ip dhcp pool pool_name 注：pool_name为地址池的名称，在同一设备中不能重复。 3.配置地址池的IP地址范围： network network_address subnet_mask 注：network_address和subnet_mask分别为地址池中可用IP地址的网络地址和子网掩码。 4.指定默认网关： default-router gateway_address 注：gateway_address为默认网关的IP地址。 5.指定DNS服务器： dns-server dns_server_address1 [dns_server_address2 ...] 注：dns_server_address1和dns_server_address2为可用的DNS 服务器IP地址。 6.禁用DHCP名称解析： no ip dhcp conflict logging
该命令可以禁用DHCP名称与MAC地址冲突检查，提高DHCP分配的效率。 7.退出全局配置模式： exit 配置交换机间链路聚合 链路聚合（Link Aggregation，LAG）将多个物理连接汇聚在一起，形成一个单独的逻辑连接，提高带宽利用率和网络可靠性。以下是配置交换机间链路聚合的步骤： 1.创建LAG： interface port-channel channel_number 注：channel_number为LAG的编号，在同一设备中不能重复。 2.配置LAG的类型： channel-protocol lacp | pagp 注：lacp和pagp分别表示LAG采用的协议。Cisco交换机只支持LACP协议，不支持PAGP协议。 3.配置LAG的工作模式： channel-group channel_number mode {active | on | passive} 注：mode表示LAG的工作模式，其中： –active表示主动模式，主动发送LACP控制帧，并期望对端设备回应； –on表示开启模式，不发送LACP控制帧，但能接受对端设备发来的LACP控制帧； –passive表示被动模式，不发送LACP控制帧，只接受对端设备发来的LACP控制帧。 4.配置LAG的速率和双工模式： channel-group channel_number mode {auto | desirable | noneg otiate} 注：mode表示LAG的速率和双工模式，其中： –auto表示自动协商速率和双工模式； –desirable表示主动协商速率和双工模式；
Cisco交换机链路聚合
实用标准文案 面是局域网的核心交换机（三层交换）和二层交换之间的端口聚合的操作实例：2950 Switch>en Switch#conf t Enter configuration commands, one per line. Z. End with CNTL/ Switch(config)#int f0/1 Switch(config-if)#channel-group 1 mode on %LINK-5-CHANGED: Interface Port-channel 1, changed state to u p %LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel 1, changed state to upSwitch(config-if)#int f0/2 Switch(config-if)#channel-group 1 mode on 3560 Switch(config)#int port-channel 1 Switch(config-if)#exit 精彩文档 实用标准文案 Switch(config)#ip routing( 默认已经启用了路由功能)
Switch(config)#int port-channel 1 Switch(config-if)#no switchport Switch(config-if)#ip add 1.1.1.1 255.0.0.0 Switch(config-if)#no shut Switch(config-if)#exit Switch(config)#int f0/1 Switch(config-if)#no switchport %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0 /1, changed state to down %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0 /1, changed state to upSwitch(config-if)# Switch(config-if)#no ip add Switch(config-if)#channel-group 1 mode ? active Enable LACP unconditionally auto Enable PAgP only if a PAgP device is det ected 精彩文档 实用标准文案 desirable Enable PAgP unconditionally
cisco 2层交换机链路聚合
Cisco二层交换机链路聚合拓扑图 SwitchA的配置 Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10 Switch(config-vlan)#exit Switch(config)#vlan 20 Switch(config-vlan)#exit Switch(config)#int fa0/5 Switch(config-if)#switchport acc vlan 10 Switch(config-if)#no shut Switch(config-if)#exit Switch(config)#int range fa0/1-2 Switch(config-if-range)#switchport acc vlan 20 Switch(config-if-range)#exit Switch(config)#int vlan 10 Switch(config-if)#ip add 192.168.10.254 255.255.255.0 Switch(config-if)#exit Switch(config)#int vlan 20 Switch(config-if)# Switch(config-if)#ip add 192.168.20.253 255.255.255.0 Switch(config-if)#exit Switch(config)#int range fa0/1-2 Switch(config-if-range)#channel-group 1 mode desirable
Cisco交换机端口聚合(EtherChannel)

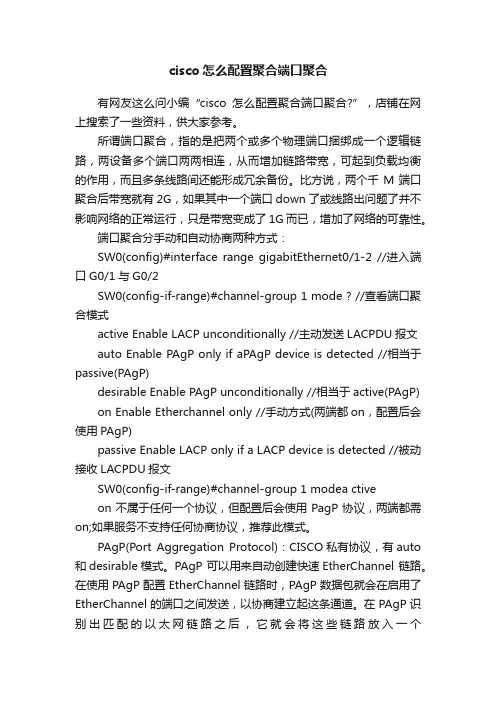

Cisco交换机端口聚合(EtherChannel) 端口聚合，英文简称EtherChannel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技术。它的基本原理是： 将两个设备间多条物理链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。 除了增加带宽外，端口聚合还可以在多条链路上均衡分配流量，起到负载分担的作用；当一条或多条链路故障时，只要还有链路正常， 流量将转移到其它的链路上，整个过程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。两台交换机之间是否形 成EtherChannel也可以用协议自动协商。目前有两个协商协议：PAgP和LACP，PAgP(端口汇聚协议Port Aggregation Protocol) 是Cisco私有的协议，而LACP(链路汇聚控制协议Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，是一种实 现链路动态聚合的协议。 Switch(config-if-range)#channel-group 1 mode ? #通过此命令在交换机查看端口聚合可以使用的协议 active Enable LACP unconditionally #主动发送LACP报文 auto Enable PAgP only if a PAgP device is detected #被动发送PAgP报文 desirable Enable PAgP unconditionally #主动发送PAgP报文 on Enable Etherchannel only #手动设置，需要两边都设置成on passive Enable LACP only if a LACP device is detected #被动接收LACP报文
Cisco-交换机-EtherChannel-配置端口聚合

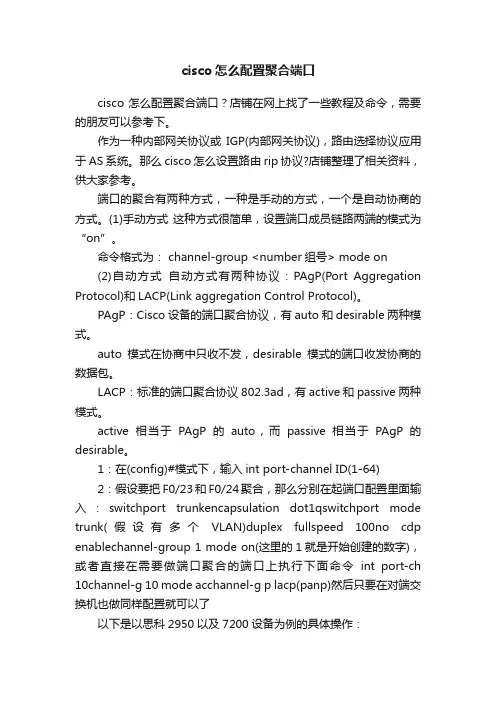

EtherChannel 配置端口聚合 1. 能够将多个物理端口绑定为一个逻辑端口，能充分利用现有端口来增加带宽。 2. Cisco交换机最多允许绑定8个端口。 如果是100Mbps端口，汇聚后可达800Mbit/s 如果是1000Mbps端口，汇聚后可达8Gbit/s 3. 绑定后的端口默认继承原来物理接口的配置模式。 4. Cisco的交换机不仅可以支持第二层Eherchannel,还可以支持第三层Etherchannel。 5. 一个Etherchannel内所有的端口都必须具有相同的速率和双工模式。LACP只能是全双工。 6、二层接口和三层接口的区别： 二层接口不能配置IP地址，不能宣告进路由协议，只能对二层以太网帧进行转发。 三层接口可以配置IP地址，可运行路由协议，能接收IP包并且转发。 7、EtherChannel的模式： 可以直接将物理端口绑定，也可以让两台交换机之间通过协议进行协商，来形成channel通道。 On：强行起etherchannel Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode on （将这两个接口绑定为一组并指定on模式组号本地有效） Sw1(config)#interface port-channel 1 Sw1(config-if)#switchport mode trunk （指定接口模式为trunk，如不指定，会自动继承物理接口的模式） Sw1#show etherchannel summary
（可以看到绑定了多少接口） Sw1#Show interface etherchannel Sw1(config)#no interface port-channel 1 （拆除etherchannel） 注意：强行起通道的话要在短期内在双方启用。否则可能环路。协商起链路则没有这问题，因为启用不起通道的话会down。 8、端口聚合协议--Port Aggregation Protocol (PAgP) Cisco私有技术,该协议有两种模式： auto:被动只收不发 Desirable:主动会发也会收协商消息 Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode desible Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode auto Sw1(config)#interface port-channel 1 Sw1(config-if)#switchport mode trunk Link Aggregation Control Protocol (LACP) 链路聚合控制协议 802.3ad，业界标准 Passvie相当于PAgP的auto Active相当于PAgP的desirable 又发又收协商消息 Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode passive Sw1(config)#int range f0/8 ,f0/9
Cisco链路聚合协议实验

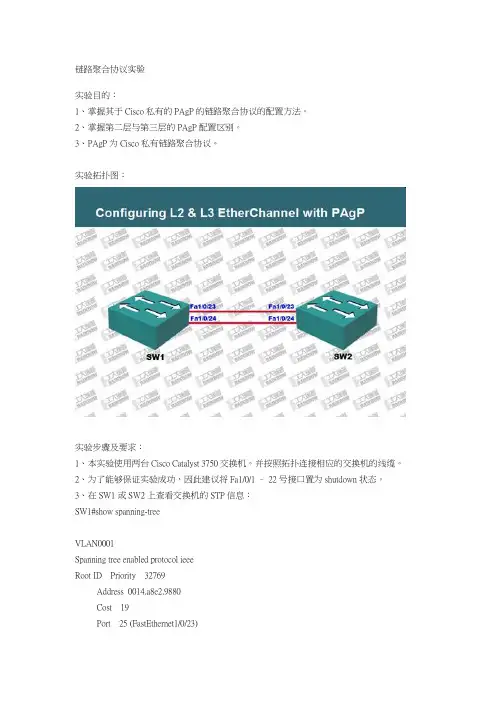

链路聚合协议实验 实验目的： 1、掌握其于Cisco私有的PAgP的链路聚合协议的配置方法。 2、掌握第二层与第三层的PAgP配置区别。 3、PAgP为Cisco私有链路聚合协议。 实验拓扑图： 实验步骤及要求： 1、本实验使用两台Cisco Catalyst 3750交换机。并按照拓扑连接相应的交换机的线缆。 2、为了能够保证实验成功，因此建议将Fa1/0/1 – 22号接口置为shutdown状态。 3、在SW1或SW2上查看交换机的STP信息： SW1#show spanning-tree VLAN0001 S panning tree enabled protocol ieee R oot ID Priority 32769 Address 0014.a8e2.9880 Cost 19 Port 25 (FastEthernet1/0/23)
Hello Time 2 sec M ax Age 20 sec F orward Delay 15 sec B ridge ID P riority 32769 (priority 32768 sys-id-ext 1) Address 0014.a8f1.9880 Hello Time 2 sec M ax Age 20 sec F orward Delay 15 sec Aging Time 300 Interface R ole Sts Cost P rio.Nbr Type ---------------- ---- --- --------- -------- -------------------------------- Fa1/0/23 R oot FWD 19 128.25 P2p Fa1/0/24 A ltn BLK 19 128.26 P2p [stanley1] SW1# 4、STP协议虽然可以避免网络环路的问题。但是其仍然不能充分的利用冗余的链路带宽。为了解决链路带宽的问题，可以实施PAgP的链路聚合。 5、在SW1和SW2上配置如下： SW1(config)#interface range fastEthernet 1/0/23 - 24 [stanley2] SW1(config-if-range)#switchport [stanley3] SW1(config-if-range)#channel-protocol pagp [stanley4] SW1(config-if-range)#channel-group 1 mode desirable [stanley5] Creating a port-channel interface Port-channel 1 SW1(config-if-range)#exit SW1(config)#exit SW2(config)#interface range fastEthernet 1/0/23 - 24 SW2(config-if-range)#sw
