万向节

一、万向节

1.1万向节介绍

成轴线间相互位置变化的两传动部件之间。如图(c)所示为在发动机与变速器之间。

采用独立悬架的汽车的与差速器之间（见图 (d)）。转向驱动车桥的差速器与车轮之间（见图 (e)）。汽车的动力输出装置和转向操纵机构中（见图 (f)）。

1.2万向节配合

在万向节配合中，一个零部件（输出轴）绕自身轴的旋转是由另一个零部件

（输入轴）绕其轴的旋转驱动的。

万向节即万向接头，英文名称universal joint，是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的“关节”部件。万向节与传动轴组合，称为万向节传动装置。

万向节的结构和作用有点像人体四肢上的关节，它允许被连接的零件之间的夹角在一定范围内变化。为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化，前驱动汽车的驱动桥，半轴与轮轴之间常用万向节相连。但由于受轴向尺寸的限制，要求偏角又比较大，单个的万向节不能使输出轴与轴入轴的瞬时角速度相等，容易造成振动，加剧部件的损坏，并产生很大的噪音，所以广泛采用各式各样的等速万向节。在前驱

动汽车上，每个半轴用两个等速万向节，靠近变速驱动桥的万向节是半轴内侧万向节，靠近车轴的是半轴外侧万向节。在后驱动汽车上，发动机、离合器与变速器作为一个整体安装在车架上，而驱动桥通过弹性悬挂与车架连接，两者之间有一个距离，需要进行连接。汽车运行中路面不平产生跳动，负荷变化或者两个总成安装的位差等，都会使得变速器输出轴与驱动桥主减速器输入轴之间的夹角和距离发生变化，因此在后驱动汽车的万向节传动形式都采用双万向节，就是传动轴两端各有一个万向节，其作用是使传动轴两端的夹角相等，从而保证输出轴与输入轴的瞬时角速度始终相等。

1.3万向节的分类

按万向节在扭转方向上是否有明显的弹性可分为刚性万向节和挠性万向节。刚性万向节又可分为不等速万向节（常用的为十字轴式）、准等速万向节（如双联式万向节）和等速万向节（如球笼式万向节）三种。

二.工作原理

不等速万向节

十字轴式刚性万向节为汽车上广泛使用的不等速万向节，允许相邻两轴的最大交角为15゜～20゜。下图所示的十字轴式万向节由一个十字轴，两个万向节叉和四个滚针轴承等组成。两万向节

叉1和3上的孔分别套在十字轴2的两对轴颈上。这样当主动轴转动时，从动轴既可随之转动，又可绕十字轴中心在任意方向摆动，这样就适应了夹角和距离同时变化的需要。在十字轴轴颈和万向节叉孔间装有滚针轴承5，滚针轴承外圈靠卡环轴向定位。为了润滑轴承，十字轴上一般安有注油嘴并有油路通向轴颈。润滑油可从注油嘴注到十字轴轴颈的滚针轴承处。

十字轴式刚性万向节具有结构简单，传动效率高的优点，但在两轴夹角α不为零的情况下，不能传递等角速转动。

当满足以下两个条件时，可以实现由变速器的输出轴到驱动桥的满足条件

1）传动轴两端万向节叉处于同一平面内；

2）第一万向节两轴间夹角α1与第二万向节两轴间夹角α2相等。

十字轴式刚性万向节

构造

润滑密封、内外挡圈定位

工作原理

1．主动叉在垂直位置，并且十字轴平面与主动轴垂直时。此时，主动叉与十字轴连接点a和从动叉与十字轴连接点b在十字轴平面上的线速度相等。（从动叉向十字轴平面的速度投

①．第一个万向节两轴间的夹角与第二个万向节两轴间夹角相等（设计保证）；

②．第一个万向节的从动叉与第二个万向节的主动叉处于同一平面（由装配保证）。

由于在采用非独立悬架时，变速器不主减速器相对位置不断变化，条件一很难满足，只能做到不等速性尽可能小。

准等速万向节和等速万向节

准等速万向节

常见的准等速万向节有双联式和三销轴式两种，它们的工作原理与双十字轴式万向节实现等速传动的原理是一样的。

双联式万向节实际上是一套将传动轴长度减缩至最小的双十字轴式万向节等速传动装置，双联叉相当于传动轴及两端处在同一平面上的万向节叉。在当输出轴与输入轴的交角较小时，处在圆弧上的两轴轴线交点离上述中垂线很近，使得α1与α2 的差很小，能使两轴角速度接近相等，所以称双联式万向节为准等速万向节。

双联式和三销轴式

双联式：

原理：根据双十字轴万向节实现等速传动的原理。当万向节叉2相对万向节叉1在一定的角度范围内摆动时，双联叉也被带动偏转相应角度，使两十字轴中心连线与两万向节叉的轴线的交

角差值很小，从而保证两轴角速度接近相等，在差值允许范围内，双联式万向节具有准等速性。

优点：允许较大的轴间夹角，结构简单，制造方便，工作可靠，交角最大可达50º

双联式万向节用于转向驱动桥，可以没有分度机构，但必须在结构上保证双联式万向节中心位于主销轴线与半轴轴线的交点，以保证等速传动。

三销轴式万向节：

由双联式万向节演变而来。

优点：允许相邻两轴有较大的交角，最大达45º，在转向驱动桥中可使汽车获得较小的转弯半径，提高汽车机动性。

缺点：所占空间较大。

球面滚轮式万向节：

装在与万向节轴制成一体的三根销轴上的球面滚轮，可沿与另一万向节轴1相连的筒状体的三个轴向槽移动，起到伸缩花键的作用。三个球面滚轮与筒状体的槽壁之间可传递转矩。结构上应保证沿圆周等分的三个球面滚轮的轴线始终位于或近似位于万向节两轴夹角的等分面上。该万向节允许的轴间夹角可达43°，加工业比较容易。

等速万向节

目前轿车上常用的等速万向节为球笼式万向节，也有采用球

叉式万向节或自由三枢轴万向节的。

球笼式万向节的结构见下图。星形套7以内花键与主动轴1相连，其外表面有六条弧形凹槽，形成内滚道。球形壳8的内表面有相应的六条弧形凹槽，形成外滚道。六个钢球6分别装在由六组内外滚道所对出的空间里，并被保持架4限定在同一个平面内。动力由主动轴1（及星形套）经钢球6传到球形壳8输出。

球叉式万向节、球笼式万向节

基本原理：从结构上保证万向节在工作过程中，其传力点永远位于两轴交点的平面上。

球叉式万向节：

优点：结构简单，允许最大交角32º~33º；

缺点：压力装配，拆装不方便，钢球与曲面凹槽单位压力大，磨损快；只有两个钢球传力，反转时，另两个钢球传力。

球笼式万向节：

优点：两轴最大交角为42º，工作时无论传动方向，六个钢球全部传力。与球叉式万向节相比，承载能力强，结构紧凑，拆装方便。

若内外滚道采用圆桶形，则变成伸缩型球笼式万向节，省去传动装置中的滑动花键，滑动阻力小，适用断开式驱动桥。

挠性万向节

挠性万向节是依靠弹性件的弹性变形来保证两轴间传动时不

发生机械干涉。

一般用于两轴夹角不大于3°~5°和微量轴向位移的万向传动场合。

优点：消除制造安装误差和车架变形对传动的影响；吸收冲击，衰减扭转振动；结构简单无须润滑。

输入轴的等角速传动

因为在行驶时，驱动桥要相对于变速器跳动，不可能在任何时候都有α1=α2，实际上只能做到变速器到驱动桥的近似等速传动。

在以上传动装置中，轴间交角α越大，传动轴的转动越不均匀，产生的附加交变载荷也越大，对机件使用寿命越不利，还会降低传动效率，所以在总体布置上应尽量减小这些轴间交角。

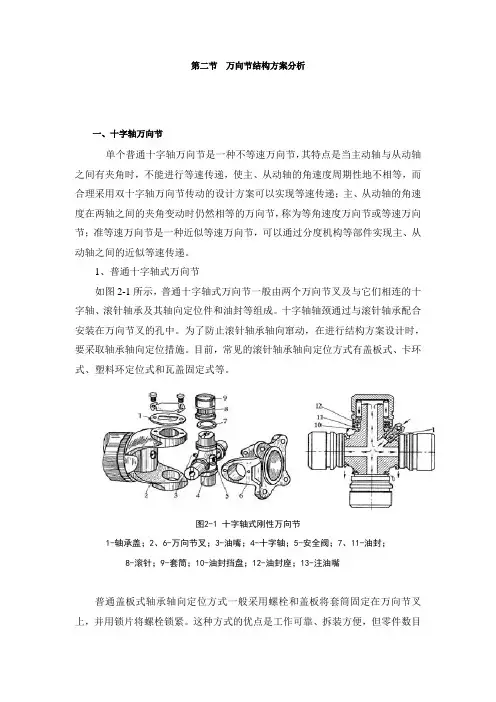

三、万向节结构方案分析

一、十字轴万向节

典型的十字轴万向节主要由主动叉、从动叉、十字轴、滚针轴承及其轴向定位件和橡胶密封件等组成。

目前常见的滚针轴承轴向定位方式有盖板式(图4—1a、b)、卡环式(图4—1c、d)、瓦盖固定式(图4—1e)和塑料环定位式(图4—1f)等。

盖板式轴承轴向定位方式的一般结构(图4—1a)是用螺栓1和盖板3将套筒5固定在万向节叉4上，并用锁片2将螺栓锁紧。它工作可靠、拆装方便，但零件数目较多。有时将弹性盖板6点焊于轴承座7底部(图4—1b)，装配后，弹性盖板对轴承座底部有一定的预压力，以免高速转动时由于离心力作用，在十字轴端面与轴承座底之间出现间隙而引起十字轴轴向窜动，从而避免了由于这种窜动造成的传动轴动平衡状态的破坏。卡环式可分为外卡式(图4—1c)和内卡式(图4—1d)两种。它们具有结构简单、工作可靠、零件少和质量小的优点。瓦盖固定式结构(图4—1e)中的万向节叉与十字轴轴颈配合的圆孔不是一个整体，而是分成两半用螺钉联接起来。这种结构具有拆装方便、使用可靠的优点，但加工工艺较复杂。塑料环定位结构(图4—1f)是在轴承碗外圆和万向节叉的轴承孔中部开一环形槽，当滚针轴承动配合装入

万向节叉到正确位置时，将塑料经万向节叉上的小孔压注到环槽中，

待万向节叉上另一与环槽垂直的小孔有塑料溢出时，表明塑料已充满环槽。这种结构轴向定位可靠，十字轴轴向窜动小，但拆装不方便。为了防止十字轴轴向窜动和发热，保证在任何工况下十字轴的端隙始终为零，有的结构在十字轴轴端与轴承碗之间加装端面止推滚针或滚柱轴承。

滚针轴承的润滑和密封好坏直接影响着十字轴万向节的使用寿命。毛毡油封由于漏油多，防尘、防水效果差，在加注润滑油时，在个别滚针轴承中可能出现空气阻塞而造成缺

油，已不能满足越来越高的使用要求。结构较复杂的双刃口复合油封(图4—2a)，其中反装的单刃口橡胶油封用作径向密封，另一双刃口橡胶油封用作端面密封。当向十字轴内腔注入润滑油时，陈油、磨损产物及多余的润滑油便从橡胶油封内圆表面与十字轴轴颈接触处溢出，

不需安装安全阀，防尘、防水效果良好。在灰尘较多的条件下使用时，万向节寿命可显著提高。图4—2b为一轿车上采用的多刃口油封，安装在无润滑油流通系统且一次润滑的万向

节上。

十字轴万向节结构简单，强度高，耐久性好，传动效率高，生产成本低。但所连接的两轴夹角不宜过大，当夹角由4°增至16°时，十字轴万向节滚针轴承寿命约下降至原来的

1／4。

二、准等速万向节

1．双联式万向节

双联式万向节(图4—3)是由两个十字轴万向节组合而成。为了保证两万向节连接的轴工作转速趋于相等，可设有分度机构。偏心十字轴双联式万向节取消了分度机构，也可确保输出轴与输入轴接近等速。五分度杆的双联式万向节，在军用越野车的转向驱动桥中用得相当广泛。此时采用主销中心偏离万向节中心1．0～3. 5mm的方法，使两万向节的工作转速接近相等。双联式万向节的主要优点是允许两轴间的夹角较大(一般可达50°，偏心十字轴双联式万向节可达60°)，轴承密封性好，效率高，工作可靠，制造方便。缺点是结构较复杂，外形尺寸较大，零件数目较多。当应用于转向驱动桥时，由于双联式万向节轴向尺寸较大，为使主销轴线的延长线与地面交点到轮胎的接地印迹中心偏离不大，就必须用较大的主销内倾角。

2．凸块式万向节

对于凸块式万向节(图4—4)，就运动副来看也是一种双联式万向节。它主要由两个万向节叉1和4以及两个特殊形状的凸块2和3组成。

两凸块相当于双联万向节装置中两端带有位于同一平面上的两万向节叉的中间轴及两十字销，因此可以保证输入轴与输出轴近似等速。这种结构工作可靠，加工简单，允许的万向节夹角较大(可达50°)。但是由于工作面全为滑动摩擦，所以效率低，摩擦表面易磨损，且对密封和润滑要求较高。它主要用于中型以上越野车的转向驱动桥。

3．三销轴式万向节三销轴式万向节

(图4—5)是由双联式万向节演变而来。它主要由两个偏心轴叉、两个三销轴和六个滚针轴承组成。三销轴式万向节允许所连接的两轴最大夹角为45°，易于密封。但其外形尺寸较大，零件形状较复杂，毛坯需要精确模锻。由于在工作中三销轴间有相对轴向滑动，万向节的两轴受有附加弯矩和轴向力，所以主动轴一侧需装轴向推力轴承。这种结构目前用于个别中、重型越野车的转向驱动桥。

三、等速万向节

1. 球叉式万向节

球叉式万向节按其钢球滚道形状不同可分为圆弧槽和直槽两种形式。

圆弧槽滚道型的球叉式万向节(图4—6a)由两个万向节叉、四个传力钢球和一个定心钢球组成。两球叉上的圆弧槽中心线是以O1和O2为圆心而半径相等的圆，O1和O2到万向节中心O的距离相等。当万向节两轴绕定心钢球中心O转动任何角度时，传力钢球中心始终在滚道中心两圆的交点上，从而保证输出轴与输入轴等速转动。这种球叉式万向节结构较简单，可以在夹角不大于32°～33°的条件下正常工作。由于四个钢球在单向传动中只有两个传递动力，故单位压力较大，磨损较快。另外，这种万向节只有在传力钢球与滚道之间具有一定的预紧力时，才能保证等角速传动。预紧力用选择不同尺寸级别的传力钢球来保证。在使用中，随着磨损的增加，预紧力逐渐减小以至消失，这时两球叉之间便发生轴向窜动，从而破坏了传动的等速性，严重时会造成钢球脱落。

直槽滚道型球叉式万向节(图4—6b)，两个球叉上的直槽与轴的中心线倾斜相同的角度，彼此对称。在两球叉间的槽中装有四个钢球。由于两球叉中的槽所处的位置是对称的，这便保证了四个钢球的中心处于两轴夹角的平分面上。这种万向节加工比较容易，允许的轴间夹角不超过20°，在两叉间允许有一定量的轴间滑动。

圆弧槽型球叉式万向节主要应用于轻、中型越野车的转向驱动桥中。直槽型球叉式万向节主要应用于断开式驱动桥中，当半轴摆动时，用它可补偿半轴的长度变化而省去滑动花键。

圆弧槽型球叉式万向节作为转向驱动桥的传力构件时，万向节旋转轴线应与车桥的轴线相重合，以避免发生万向节的摆动现象。为了不至于在万向节转角接近最大值时，放置传力

钢球的主、从动叉的交叉槽趋于平行位置导致钢球无法约束而自动散开，造成万向节装配关系的破坏，在设计时应使两叉的最大夹角大于车轮的最大转角，同时万向节中心应位于转向主销轴线上。另外，应保证在万向节处于最大转角时，各传力钢球与定心钢球之间不接触，至少使传力钢球与定心钢球在此情况下的间隙不小于5mm，且使各钢球与万向节轴头均匀地预紧在一起，使得在任意方向旋转时能通过万向节的两个传力钢球来传递转矩，避免靠一个钢球来传递，从而防止产生过载现象。

2．球笼式万向节

球笼式万向节是目前应用最为广泛的等速万向节。早期的Rzeppa 型球笼式万向节(图4—7a)是带分度杆的，球形壳1的内表面和星形套3的球表面上各有沿圆周均匀分布的六条同心的圆弧滚道，在它们之间装有六个传力钢球2，这些钢球由球笼4保持在同一平面内。当万向节两轴之间的夹角变化时，靠比例合适的分度杆6拨动导向盘5，并带动球笼4使六个钢球2处于轴间夹角的平分面上。经验表明，当轴间夹角较小时，分度杆是必要的；当轴间夹角大于11°时，仅靠球形壳和星形套上的子午滚道的交叉也可将钢球定在正确位置。这种等速万向节无论转动方向如何，六个钢球全都传递转矩，它可在两轴之间的夹角达35°～37°的情况下工作。

目前结构较为简单、应用较为广泛的是Birfield型球笼式万向节(图4—7b)。它取消了分度杆，球形壳和星形套的滚道做得不同心，令其圆心对称地偏离万向节中心。这样，即使轴间夹角为0°，靠内、外子午滚道的交叉也能将钢球定在正确位置。当轴间夹角为0’时，内、外滚道决定的钢球中心轨迹的夹角稍大于11°，这是能可靠地确定钢球正确位置的最小角度。滚道的横断面为椭圆形，接触点和球心的连线与过球心的径向线成45‘角，椭圆在接触点处的曲率半径选为钢球半径的1．03～1．05倍。当受载时，钢球与滚道的接触点实际上为椭圆形接触区。由于工作时球的每个方向都有机会传递转矩，且由于球和球笼的配合是球形的，因此对这种万向节的润滑应给予足够的重视。润滑剂的使用主要取决于传动的转速和角度。在转速高达1500r ／min时，一般使用防锈油脂。若转速和角度都较大时，则使用润滑

油。比较好的方法是采用油浴和循环油润滑。另外，万向节的密封装置应保证润滑剂不漏出，根据传动角度的大小采取不同形式的密封装置。这种万向节允许的工作角可达42°。由于传递转矩时六个钢球均同时参加工作，其承载能力和耐冲击能力强，效率高，结构紧凑，安装方便。但是滚道的制造精度高，成本较高。

伸缩型球笼式万向节(图4—7c)结构与一般球笼式相近，仅仅外滚道为直槽。在传递

转矩时，星形套与筒形壳可以沿轴向相对移动，故可省去其它万向传动装置中的滑动花键。

这不仅使结构简单，而且由于轴向相对移动是通过钢球沿内、外滚道滚动实现的，所以与滑

动花键相比，其滚动阻力小，传动效率高。这种万向节允许的工作最大夹角为20°。

Rzeppa型球笼式万向节以前主要应用于转向驱动桥中，目前应用较少。Birfield型球笼式万向节和伸缩型球笼式万向节被广泛地应用在具有独立悬架的转向驱动桥中，在靠近转向轮一侧采用Birfield 型万向节，靠近差速器一侧则采用伸缩型球笼式万向节，以补偿由于前轮跳动及载荷变化而引起的轮距变化。伸缩型万向节还被广泛地应用到断开式驱动桥中。

四、挠性万向节

挠性万向节依靠其中弹性元件的弹性变形来保证在相交两轴间传动时不发生干涉。弹性

元件可以是橡胶盘、·橡胶金属套筒、铰接块、六角环形橡胶圈等多种形状。

盘式挠性万向节的弹性元件通常是4～12层的橡胶纤维或橡胶帘布片结构，并用金属零

件加固。在挠性万向节装配时，通常使纤维层依次错开，以便于当挠性盘变形时，保证纤维帘布层承受最小的力。六角环形橡胶挠性万向

节的橡胶与用钢或铝合金制成的金属骨架硫化在一起。为了使橡胶与金属可靠地结合，在硫化之前，骨架镀一层黄铜覆盖层。使用这种万向节时，为了保证高速转动时传动轴总成有良好的动平衡，常在万向节所连接的两轴端部设专门机构保证对正中心。图4—8a为具有球面对中机构的环形挠性万向节。这种结构中装有无需润滑的球形滑动对中轴承，如能正确选择轴承配合，可使其内部在装配后具有适当的预紧力。为使万向节有必要的寿命，总是设法使其轴向位移引起的轴向力、侧向位移引起的侧向力和万向节工作角引起的力矩尽可能小，使挠性万向节主要传递工作转矩。有的结构允许有一定的轴向变形(图4—8b)。当这种环形挠性万向节的轴向变形量满足使用要求时，可省去伸缩花健。

挠性万向节能减小传动系的扭转振动、动载荷和噪声，结构简单，使用中不需润滑，一

般用于两轴间夹角不大(一般为3°～5°)和很小轴向位移的万向传动场合。如它常在轿车三

万向节传动中，被用来作为靠近变速器的第一万向节，或在重型汽车中用于发动机与变速器之间，越野汽车中用于变速器与分动器之间，以消除制造安装误差和车架变形对传动的影响。
