2014.07.11核磁共振成像基础
核磁共振成像基础
《医学成像的基本原理》11章一、微观描述
核磁共振（NMR, nuclear magnetic resonance）：某些物质的原子核磁矩再外磁场的作用下能级发生分裂，并在外加磁场能量的作用下产生能级跃迁的和物理现象。（1942年提出核磁共振现象）

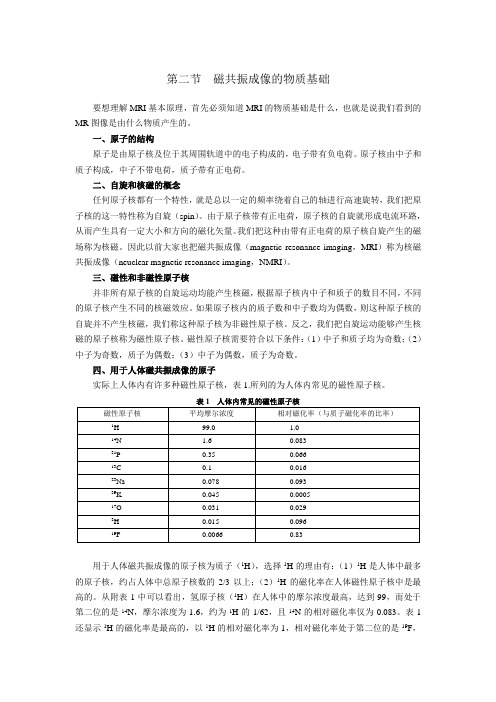

（1）普遍存在性。92种天然元素中，有核磁矩的元素有88种。（2）高度选择性。不同类型的核具有不同的磁矩，NMR作用的谱线很窄，因此对特定核，NMR具有很高的分辨能力。
（3）功能检测。人体组织中广泛存在氢核，通过对氢核分布变化的检测，不但能了解生物组织的结构特征，也能对活体组织的生物过程和功能进行动态测量。
1973年，Lauterbur发表在Nature杂志上的论文使得NMR的应用进入到成像领域，提出了核磁共振成像的方法和实验装置。随着Mansfield“选择激发序列”MRI成像方法论文的发表，核磁共振成像技术迅速走出实验室，进入医学临床诊断领域。
拉莫尔进动（力学性质）+塞曼效应（能的性质）
原子核进动的角频率w0和旋磁比γ及外磁场磁感应强度的大小B0成
正比，与μ和B0之间的夹角无关。
共振：自然界普遍存在的能量交换现象。一个以一定频率运动的系统在接受同样频率的外来能量运输时，运动系统最容易吸收外来能量，这就是共振。
核磁共振：当自旋核处于外磁场B0时，核的能级讲产生塞曼分裂，分裂的结果是塞曼能级的出现，且两相邻塞曼能级之间的能量差为ΔE=g IμN B0=γħB0。因此，处在外磁场B0中的一个自旋核要从低能态向高能态跃迁，就必须洗手ΔE的能量。这也就是说，处于低能态的自旋核在洗手ΔE的能量后会产生共振。通常用一定频率的射频脉冲为自旋核提供能量。满足w=2πf=γB0（拉莫尔方程），射频脉冲具有的能量正好等于自旋核两相邻塞曼能级间的能量差，自旋核会表现出对射频脉冲能量的强烈吸收，从低能态跃迁到高能态，这种现象称为核磁共振。
MRI领域所用的射频信号可以视为一个交变的电磁场，只不过这里只考虑磁场分量。
（1）拉莫尔方程将共振频率w与外加磁场B0、自旋核的旋磁比用简单的数学关系连接起来，使计算各种自旋核的共振频率变
得非常容易。
（2）根据拉莫尔方程，科学研究或工程实际中为了使核磁共振发生可以有多种方法，包括扫频法、扫场法、脉冲法等。扫频法（B0
不变，w变），扫场法（w不变，B0变）都是连续波法。脉冲
法需要使用傅里叶变换处理接收信号，所以有时也将脉冲法成
为傅里叶变换法。
（3）对同一种自旋核来说，旋磁比保持不变，外磁场越强，原子核的进动频率就越高，磁共振发生的共振拉莫尔频率也就
越高。0.2-2T是目前临床医学用MRI设备的常用场强。
二、宏观描述
磁化强度矢量，简称磁化强度，指单位体积ΔV内所有核磁矩μI的矢量和，常用M表示。在没有外磁场B0的情况下，自旋核群体中各原子的磁矩方向是杂乱无章的，从统计学的观点来看，所有磁矩的矢量和M=0，对外不显磁性。
当自旋核群体置入外磁场B0以后，在外磁场作用下绕磁场方向以w0=γB0的角频率进动，且B0与μI的夹角保持不变，对于自旋与磁场平行的核θ<π/2，对于自旋与外磁场反相平行的核θ>π/2。不同核的磁矩在外磁场中只能取2I+1个确定的方向，氢原子I=1/2，磁矩只可能在两个方向上发生进动。
从原子核的能量的角度上看，处于外磁场中的质子其核能呈现塞曼分裂。有些核因为自选方向与外场平行处于低能级，也就是上进动圆锥；
而另外有些核则因为自选方向与外场反平行而处于高能级，也就是下进动圆锥。这是如果在垂直于外场方向施加角频率满足拉莫尔方程的激励脉冲，就会发生共振吸收，处在上进动圆锥上的低能级原子核就会吸收激励射频脉冲的能量而跃迁到下面的高能级圆锥上来。当然，当核磁矩从下进动圆锥跃迁到上进动圆锥，即从高能级跃迁到低能级上时，原子核会通过辐射的形式释放出能量。
自旋核数的玻尔兹曼分布：
（1）常温下自旋核群体在静磁场中因塞曼分裂而处于不同的能级上，在低能级上的自旋核数目多余高能级上的自旋核数目。（2）低能级和高能级上的核数之差非常小。事实上，MRI成像所需要的信号就是依靠不同能级上这一微小差值形成的。由此
可以看出，NMR的灵敏度是很低的。
（3）随着外磁场B0的增大，高能级间的能量差变大，两能级的数量差也相应变大。可见，适当增加外磁场的强度有利于提高
信号强度，增加图像的信噪比。
由于低能级的自旋核和高能级的自旋核数目不对等，所以总的磁化强度M≠0，自旋核群体形成的系统被磁化了。（磁化：原来没有磁性的物体由于放入磁场而获得磁性的过程。）
磁化强度的横向分量：外场B0方向的磁矩分量是可以确定的，但是
由于xoy平面的进动核磁矩分布可以视为是均匀的，所以磁矩相互抵消，总的磁化强度M在xoy平面上的横向分量M xy=0。
纵向磁化：自旋核在热平衡后形成的磁化强度M仅在纵向存在分量，且M=M++M-=M0，这里的M0成为系统的最大纵向磁化强度矢量。
影响纵向磁化的因素：外场B0越强，两能级之间的自旋核数之差占总数的比例就越大，最大纵向磁化强度矢量M0也越大；自旋核群体所在环境的绝对温度也影响M0的大小，温度高，两能级的核数差小，M0也减小；M0的大小还与自旋核数N成正比，说明单位体积内自旋核越多，动态平衡后统计平均得到的磁化效果越显著。除此之外，M0的大小也与自旋核的磁旋比γ2成正比。
磁化强度的激发与章动（BMI发的册子最后一页，书P. 298 P. 299）
旋转坐标系（书P. 299）
由于B1的存在，所以M绕x‘轴以w1旋转，与z轴形成一个θ的翻转角θ= w1t=γB1t。上式说明，翻转角θ正比于脉冲作用时间、由脉冲强度决定的磁场强度B1和旋磁比γ。
能使翻转θ叫的射频脉冲称为θ角脉冲。π/2脉冲核π脉冲（书P.300）
饱和现象：在射频脉冲的作用下，处于低能级的自旋核跃迁到高能级，两能级上的“核数差”趋于相等，这是，自旋核系统对射频能量的吸收就要减少或完全不能吸收，导致核磁共振信号的减小或消失，这就是饱和现象。
弛豫现象：粒子收到激发后，以非辐射方式释放能量回到基态而达到玻尔兹曼平衡的过程，在核磁共振相关领域中，弛豫是指原子核发生共振处在非平衡的高能级状态向平衡的低能级状态恢复的过程。弛豫是一种不经能量辐射使系统回到低能态的能量交换过程，需要一定的时间，反映质子系统中质子之间和质子与周围环境之间的相互作用。弛豫的方式有两种：晶格弛豫核自旋弛豫
纵向弛豫和横向弛豫
纵向弛豫：z轴M z恢复M0的过程，用T1表示。
横向弛豫：相位失相干的过程，用T2表示。（自旋-自旋弛豫，磁场不均匀两个原因）
纵向弛豫是横向弛豫的5-10倍。T1、T2都是自旋核的固有属性，所以可以作为医学磁共振成像形成图像对比度的基本依据。
弛豫具有温度依赖性，温度越高，T1、T2值越大。
自由感应衰减信号（FID信号）检测核磁共振信号T1、T2的依据。三、脉冲序列与组织对比
1、部分饱和序列与T1对比
在成像过程中，激发所用黑色拼脉冲往往不是单次作用的，因为这样产生的能用于成像的信息太少，也不易于测量。通常的办法是采用一个特定的脉冲序列来激励，改变脉冲序列的某些参数则可以突出或缩小组织时间的T1、T2差异。根据采用的不同脉冲序列，经常调节的参数包括重复时间TR、回波时间TE等。不同参数的脉冲序列形成图像的灰度、对比度等指标的影响不同。
部分饱和序列与T1对比
（1）部分饱和序列也成饱和恢复序列（saturation recovery，SR），简称SR序列，是贺词共振成像中使用的最简单的脉冲序列，有一系列等间隔的π/2脉冲组成，其周期为任意两个π/2脉冲之间的时间间隔，称重复时间（time of repetition, TR）,矩形的高度和宽度分别表示射频脉冲的强度和持续时间。一次成像所需激励的脉冲个数可以由操作人员选择，脉冲个数多有利于提高信噪比，但是数据采集时间则会延长。
（2）由于横向弛豫要比纵向弛豫快的多，以至于采用SR序列难以测量到反映组织T2的信息。既然这样，干脆在SR序列的每个π/2脉冲作用后立即进行信号测量，得到的信号强度将不含T2导致信号衰减的信息。因此采用SR序列只能测量纵向磁化矢量Mz的变化及反映组织T1的信息。
（3）选择部分饱和射频脉冲，系统时钟处于饱和状态，最终逐步达
到稳态。T1时间长的组织最后达到的稳态时，横向磁化强度的
值要比T1时间段的组织小。（恢复会使得磁化强度变大，而T1
大，则组织没有办法完全恢复，则纵向磁化强度小。）
（4）T1的FID信号测量，仍然采用x轴的线圈进行测量，因为有π/2的作用，所以信号在π/2射频信号作用后，还会在x轴形成
发生核磁共振的磁化信号。而且是逐步达到稳态的磁化信号。
测量得到的FID信号的强度取决于翻转到xOy平面内横向磁化
强度的大小，具体来说取决于TR的选择，对于同一已知的某一
种组织，磁化强度I只取决于TR的时间选取，具体公式见书P.
311。
在外磁场确定是，T1是特定组织的内在属性，与激励脉冲序列的形成无关。由于不同组织的T1具有明显差异，可以完全通过组织的T1差异形成图像的对比度。不同组织的T1差异也称为T1对比。由T1对比形成具有对比度的图像称为“T1加权成像”，意思是T1这一形成图像对比度的因素占了主要的权重，图像给出的灰度对比主要表达组织间T1差异，其他也可形成图像灰度对比的因素（如组织的质子密度、T2等）在这时对形成图像灰度对比贡献不大。使用TR适中选择的SR序列激发后，通过FID信号测量可以间接得到组织的T1值。
通过两次不同TR选取的序列进行两次实验，通过公示可以求解出T1的值（见书P. 312）。如果能解出观察断层中每个体素的T1值，就可
以形成断层的一幅T1加权图像。图像中像素的灰度代表T1值得大小。一般来说，T1值小的组织在T1加权图像中比T1大的组织更亮一些。（T1值越小，恢复的越快，恢复会使得信号变大，所得到的磁化信号值越大）
SR序列测量T1时，对FID信号重视的是初始值，因为是要通过两个初始值的对比来进行T1值的计算。而此测量的到信号的衰减即不是T1也不是T2。
2、组织的T2对比与自旋回波技术
1）不同组织的T2对比。由于不同组织的T2不同，一定外磁场下组织的T2反映该组织的内在属性，在脉冲激发一段时间后，利用接收线圈测量由于组织的T2差异形成信号强度的差异，这样可以形成成像时组织间的T2对比。
2）T2信息的信号测量方法。由于外场核化学位移的非均匀性等非组织本征因素的存在，FID信号会快速衰减以至于来不及测量。实际MRI成像过程中常采用自旋回波技术补偿场外非均匀等因素导致的信号快速衰减，以自旋回波脉冲序列激发质子系统，通过对回波的测量替代对FID信号的测量，用自旋回波信号的强度代替FID信号形成图像像素的亮度。
由于不同组织的T2值具有明显差异，完全可以通过组织的T2差异形成图像的对比度。不同组织的T2差异也成为T2对比。由T2对比形
成具有对比度的图像成为“T2加权图像”
T2长的组织由于横向此话强度衰减满，组织的剩余横向磁化强度大，用线圈接收到的信号强度大也大，反映在T2加权图像上就是其组织的亮度大。反之，T2短的组织形成的信号弱，T2加权图像上组织的亮度小。（像素值越大，亮度越大。白色255，黑色0）
TE代表从横向磁化强度最初产生到接受信号时刻的时间间隔为延迟接收时间，用TE表示。
T1 T2加权成像的不同就在于这里。T1加权成像，是立刻收集信号，测得的是经过了TR时间后，初始值的差异。不同的组织T1时间不同，所以恢复之后的信号也不同。此时TE =0，也就是还没有发生衰减，T2基本没有占据影响，而且是从第二个TR射频脉冲以后开始测量的。而且T1加权图像要进行两次MRI 实验才可以得到T1的值。T2加权成像，是要测量第一次π/2信号以后，经过TE延迟时间测量的信号。测得出来的信号，直接就可以表示T2的不同，形成对比度。
TE时间选取越短，则T1占的比重越大，TE选取的时间越长，T2占的比重就越大。当然如果TE过长，都衰减完了，基本上也没什么意义了。
自旋回波技术：
磁场不均匀会导致有些质子处于强度稍高的磁场中，而另一些则处于强度稍低的磁场中。于是，处于强度稍高的磁场中的那部分质子的进动频率将略大于处于较弱磁场中的那部分质子的进动频率。经过一个时间t之后，频率高的质子进动快在前，频率低的质子进动慢在后。总体上看，由于外加磁场的不均匀性，质子进动的相位相干现象很快就消失了，质子群的进动失去同步而分散在xOy平面上，这也被称为是“频散导致相散”。上述相散可以被π脉冲的激励纠正。在π/2脉冲激励后经过时间t之后，如果再用π脉冲对质子系统进行激励，激励后各质子的进动频率不变，但各个进动质子的磁矩都绕着x轴旋转了180°。这样，原来进动频率高，运动在前的质子这时处于落后位置，而由于频率低运动在后的质子这时反而处于超前的位置。π脉冲激励后，质子任然以原来的进动频率绕z轴进动，这样，再经过一个t的时间后，暂时落后但是进动相位频率较高的质子将赶上那些进动频率慢但暂时领先的质子，这时，各质子的进动相位发生相位重聚再次出现相位相干。横向磁化强度M xy再次建立起来，只不过方向指向y轴的反方向也就是-y方向了。由于π脉冲的这个作用，有时也成为其为重聚脉冲。发生相位重聚的自旋回波信号幅度不断降低，将每一个最大值连线，所形成的衰减曲线，就是真正的T2。而自旋回波的衰减也是以T2*为时间常数的。
自旋回波序列又称SE序列。即在π/2脉冲后加一个后续的π脉冲进行激励。TI：π/2脉冲与第一个π脉冲的时间间隔。TE：从π/2脉冲
激励到回波最大值出现的时间间隔成为回波时间。TE=2TI。在成像过程中，可以通过调整TI来实现TE的调整。
