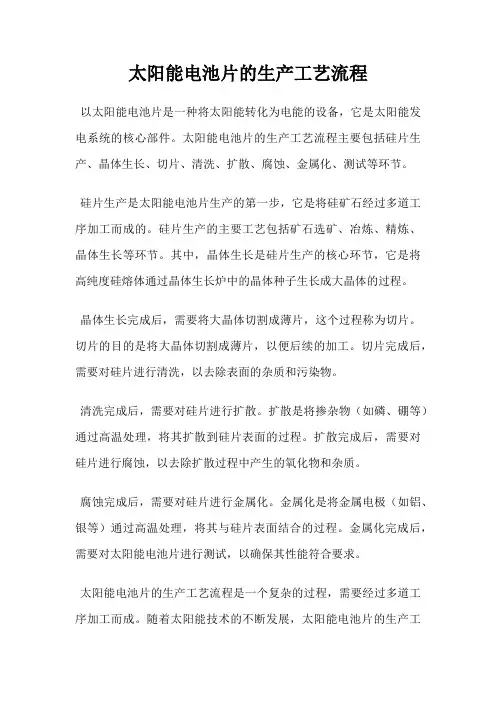

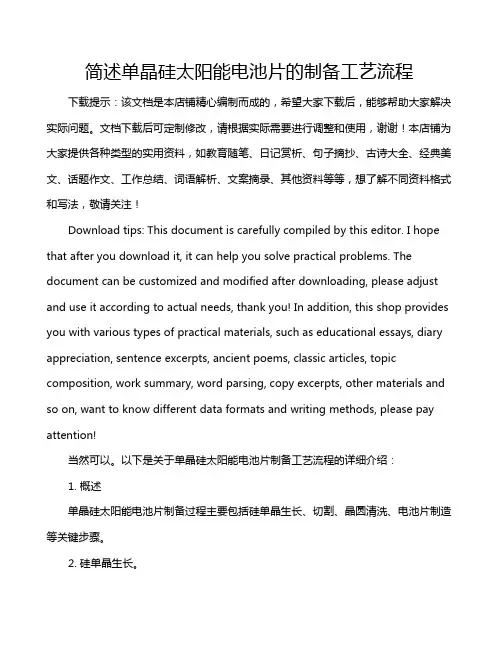

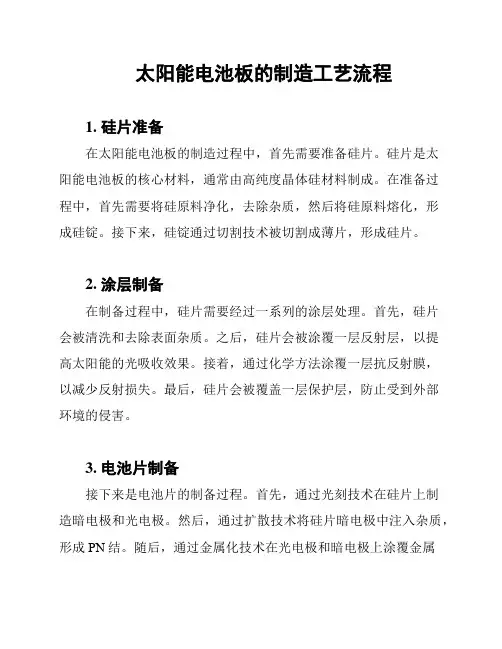

晶体硅太阳能电池的制造工艺流程
提高太阳能电池的转换效率和降低成本是太阳能电池技术发展的主流。
晶体硅太阳能电池的制造工艺流程说明如下：
（1）切片：采用多线切割，将硅棒切割成正方形的硅片。
（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。
（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。
（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为－。
（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。
（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。
（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。
（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。
（9）烧结：将电池芯片烧结于镍或铜的底板上。
（10）测试分档：按规定参数规范，测试分类。
由此可见，太阳能电池芯片的制造采用的工艺方法与半导体器件基本相同，生产的工艺设备也基本相同，但工艺加工精度远低于集成电路芯片的制造要求，这为太阳能电池的规模生产提供了有利条件。
太阳能板制作工艺
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
硅太阳能电池制造工艺流程图
硅太阳能电池制造工艺流程图 1、硅片切割，材料准备：工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1.cm的p型（掺硼）。 2、去除损伤层： 1、硅片切割，材料准备： 工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。 2、去除损伤层： 硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。 3、制绒： 制绒，就是把相对光滑的原材料硅片的表面通过酸或碱
腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH 加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。 4、扩散制结： 扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。 5、边缘刻蚀、清洗： 扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。 6、沉积减反射层： 沉积减反射层的目的在于减少表面反射，增加折射率。
生产工艺流程图及说明
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。
太阳能电池片生产工艺常用化学品及其应用
太阳能电池片生产工艺常用化学品及其应用 一般来说，半导体工艺是将原始半导体材料转变为有用的器件的一个过程，太阳能电池工艺就是其中的一种，这些工艺都要使用化学药品。 1．常用化学药品 太阳能电池工艺常用化学药品有：乙醇（C2H5OH）、氢氧化钠（NaOH）、盐酸（HCl）、氢氟酸(HF)、异丙醇（IPA）、硅酸钠（Na2SiO3）、氟化铵（NH4F）、三氯氧磷（POCl3）、氧气（O2）、氮气（N2）、三氯乙烷（C2H3Cl3）、四氟化碳（CF4）、氨气（NH3）和硅烷（SiH4），光气等。 2．电池片生产工艺过程中各化学品的应用及反应方程式： 2.1一次清洗工艺 2.1.1去除硅片损伤层： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 对125*125的单晶硅片来说，假设硅片表面每边去除10um，两边共去除20um，则每片去处的硅的重量为：△g=12.5*12.5*0.002*2.33 = 0.728g。（硅的密度为2.33g/cm3） 设每片消耗的NaOH为X克，生成的硅酸钠和氢气分别为Y和Z克，根据化学方程式有： 28 ：80 = 0.728 ：ＸＸ= 2.08g 28 ：122 = 0.728 ：Y Y=3.172g 28 ：4 = 0.728 ：Z Z= 0.104g 2.1.2制绒面： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 由于在制绒面的过程中，产生氢气得很容易附着在硅片表面，从而造成绒面的不连续性，所以要在溶液中加入异丙醇作为消泡剂以助氢气释放。另外在绒面制备开始阶段，为了防止硅片腐蚀太快，有可能引起点腐蚀，容易形成抛光腐蚀，所以要在开始阶段加入少量的硅酸钠以减缓对硅片的腐蚀。 2.1.3 HF酸去除SiO2层 在前序的清洗过程中硅片表面不可避免的形成了一层很薄的SiO2层，用HF酸把这层SiO2去除掉。 SiO2 + 6 HF = H2[SiF6] + 2 H2O 2.1.4HCl酸去除一些金属离子，盐酸具有酸和络合剂的双重作用，氯离子能与Pt 2+、Au 3+、Ag +、Cu+、Cd 2+、Hg 2+等金属离子形成可溶于水的络合物。 2.2扩散工艺 2.2.1扩散过程中磷硅玻璃的形成： Si + O2＝SiO2 5POCl3＝3 PCl5 + P2O5（600℃） 三氯氧磷分解时的副产物PCl5，不容易分解的，对硅片有腐蚀作用，但是在有氧气的条件下，可发生以下反应： ４PCl5 + 5O2＝2 P2O5 + 10Cl2↑(高温条件下) 磷硅玻璃的主要组成：小部分P2O5，其他是２SiO2·P2O5或SiO2·P2O5。这三种成分分散在二氧化硅中。 在较高温度的时候，P2O5作为磷源和Si反应生成磷，反应如下：
生产工艺流程简述
生产工艺流程简述 清棉工序 1．主要任务：（1）将紧压的原纤维松解成较小的纤维块或纤维束，以利混合、除杂作用的顺利进行；（2）清除原纤维中的大部分杂质、疵点及不宜纺纱的短纤维。（3）将不同批次的纤维进行充分而均匀地混和，以利棉纱质量的稳定。（4）成卷：制成一定重量、长度、厚薄均匀、外形良好的棉纤维卷。 梳棉工序 1．主要任务 （1）分梳：将纤维分解成单纤维状态，改善纤维伸直平行状态。（2）混合：使纤维进一步充分均匀混合。（4）成条：制成符合要求的棉条。 精梳工序 主要任务: 1．除杂：清除纤维中细小的纤维疵点。 2．梳理：进一步分离纤维，排除一定长度以下的短纤维，提高纤维的长度整齐度和伸直度。 3．牵伸：将棉条拉细到一定粗细，并提高纤维平行伸直度。 4．成条：制成符合要求的棉条。
并条工序 主要任务 1．并合：一般用6-8根纤维条进行并合，改善棉条长片段不匀。2．牵伸：把纤维条拉长抽细到规定重量，并进一步提高纤维的伸直平行程度。3．混合：利用并合与牵扯伸，使纤维进一步均匀混合，不同唛头、不同工艺处理的纤维条，在并条机上进行混和。4．成条：做成圈条成型良好的熟条，有规则地盘放在棉条桶内，供后工序使用。 粗纱工序 主要任务: 1．牵伸：将熟条均匀地拉长抽细，并使纤维进一步伸直平行。2．加捻：将牵伸后的须条加以适当的捻回，使纱条具有一定的强力，以利粗纱卷绕和细纱机上的退绕。 细纱工序 主要任务: 1．牵伸：将粗纱拉细到所需细度，使纤维伸直平行。 2．加捻：将须条加以捻回，成为具有一定捻度、一定强力的细纱。3．卷绕：将加捻后的细纱卷绕在筒管上。4．成型：制成一定大小和形状的管纱，便于搬运及后工序加工。
单晶硅太阳能电池制作工艺
单晶硅太阳能电池/DSSC/PERC技术 2015-10-20 单晶硅太阳能电池 2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH 的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、去磷硅玻璃、等离子刻蚀、镀减反射膜、丝网印刷、快速烧结和检测分装等主要步骤。本文介绍的是晶硅太阳能电池片生产的一般工艺与设备。 一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。该工序主要用来对硅片的一些技术
生产工艺流程图和工艺描述
生产工艺流程图和工艺描述 香肠工艺流程图 辅料验收原料肉验收 原料暂存肥膘解冻 精肉解冻水切丁辅料暂存分割热水漂洗1 漂洗2 加水绞肉 肠衣验收、暂存（处理）灌装、结扎 （包括猪原肠衣和蛋白肠衣） 咸水草、麻绳验收、暂存浸泡漂洗3 冷却 内包装 装箱、入库 出货
香肠加工工艺说明 加工步骤使用设备操作区域加工工艺的描述与说明 原料肉验收、暂存化验室、仓库 按照原料肉验收程序进行，并要求供应商 提供兽药残留达标保证函及兽医检疫检 验证明 辅料验收、暂 存 化验室、仓库按验收规程进行验收肥膘验收、暂 存 化验室、仓库按验收规程进行验收肠衣验收化验室按验收规程进行验收 肠衣处理腊味加工间天然猪肠衣加工前需用洁净加工用水冲洗，人造肠衣灌装前需用洁净加工用水润湿 咸水草、麻绳 验收 化验室按验收规程进行验收暂存仓库 浸泡腊味加工间咸水草、麻绳加工前需用洁净加工用水浸泡使之变软 解冻解冻间肉类解冻分 割间 ≤18℃、18～20h恒温解冻间空气解冻 分割分割台、刀具肉类解冻分 割间 将原料肉筋键、淋巴、脂肪剔除、并分割 成约3cm小肉块 加工步骤使用设备操作区域加工工艺的描述与说明 漂洗2 水池肉类解冻分 割间 加工用水漂洗，将肉的污血冲洗干净 绞肉绞肉机肉类解冻分 割间 12℃以下，采用Φ5mm孔板 肥膘切丁切丁机肉类解冻分 割间 切成0.5cm长的立方
漂洗1 水池肉类解冻分 割间 水温45－60℃，洗去表面游离油脂、碎肉 粒 灌装、结扎灌肠机香肠加工间按产品的不同规格调节肠体长度，处理量800~1200kg/h ，温度≦12℃ 漂洗3 水池香肠加工间水温45～60℃，清洗肠体表面油脂、肉碎 冷却挂肠杆预冷车间12℃下冷却0.5～1小时，中心温度≦25℃ 内包装真空机、电子 秤、热封口机 内包装间 将待包装腊肠去绳后按不同规格称重，装 塑料袋、真空包装封口 装箱、入库扣扎机、电子 秤 外包装间、成 品仓库 将真空包装的产品装彩袋封口，按不同规 格装箱、核重、扣扎放入成品库并挂牌标 识。
单晶硅太阳能电池详细工艺
单晶硅太阳能电池 1.基本结构 2.太阳能电池片的化学清洗工艺 切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。 由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH 的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。 另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 3.太阳能电池片制作工艺流程图 具体的制作工艺说明 （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将 硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备 绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行 扩散，制成PN＋结，结深一般为0.3－0.5um。
单晶硅太阳能电池制作工艺
. 单晶硅太阳能电池/DSSC/PERC技术 2015-10-20
单晶硅太阳能电池
2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥0.4 μm颗粒，利用兆声波可去除≥0.2 μm颗粒. 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。 1、用H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被
排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 具体的制作工艺说明（1）切片：采用多线切割，将硅棒切割成正方形的硅片。（2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将硅片表面切割损伤层除去30－50um。（3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备绒面。（4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行扩散，制成PN＋结，结深一般为0.3－0.5um。（5）周边刻蚀：扩散时在硅片周边表面形成的扩散层，会使电池上下电极短路，用掩蔽湿法腐蚀或等离子干法腐蚀去除周边扩散层。（6）去除背面PN＋结。常用湿法腐蚀或磨片法除去背面PN＋结。（7）制作上下电极：用真空蒸镀、化学镀镍或铝浆印刷烧结等工艺。先制作下电极，然后制作上电极。铝浆印刷是大量采用的工艺方法。（8）制作减反射膜：为了减少入反射损失，要在硅片表面上覆盖一层减反射膜。制作减反射膜的材料有MgF2 ，SiO2 ，Al2O3 ，SiO ，Si3N4 ，TiO2 ，Ta2O5等。工艺方法可用真空镀膜法、离子镀膜法，溅射法、印刷法、PECVD 法或喷涂法等。（9）烧结：将电池芯片烧结于镍或铜的底板上。（10）测试分档：按规定参数规范，测试分类。 生产电池片的工艺比较复杂，一般要经过硅片检测、表面制绒、扩散制结、
高效晶体硅太阳能电池介绍
高效晶体硅太阳电池简介（1） PERC电池是澳大利亚新南威尔士大学光伏器件实验室最早研究 的高效电池。它的结构如图2-13a所示，正面采用倒金字塔结构，进行双面钝化，背电极通过一些分离很远的小孔贯穿钝化层与衬底接触，这样制备的电池最高效率可达到23.2％[26]。由于背电极是通过一些小孔直接和衬底相接触的，所以此处没能实现钝化。为了尽可能降低此处的载流子复合，所设计的孔间距要远大于衬底的厚度才可。然而孔间距的增大又使得横向电阻增加（因为载流子要横向长距离传输才能到达此处），从而导致电池的填充因子降低。另外，在轻掺杂的衬底上实现电极的欧姆接触非常困难，这就限制了高效PERC电池衬底材料只能选用电阻率低于0.5 Ωcm以下的硅材料。 为了进一步改善PERC电池性能，该实验室设想了在电池的背面增加定域掺杂，即在电极与衬底的接触孔处进行浓硼掺杂。这种想法早已有人提出，但是最大的困难是掺杂工艺的实现，因为当时所采用的固态源进行硼掺杂后载流子寿命会有很大降低。后来在实验过程中发现采用液态源BBr3进行硼掺杂对硅片的载流子寿命影响较小，并且可以和利用TCA制备钝化层的工艺有很好的匹配。1990年在PERC结构和工艺的基础上，J.Zhao在电池的背面接触孔处采用了BBr3定域扩散制备出PERL电池，结构如图2.13b所示[27]。定域掺硼的温度为900 ℃，时间为20 min，随后采用了drive-in step技术（1070 ℃，2 h）。经过这样处理后背面接触孔处的薄层电阻可降到20 Ω/□以下。孔间距离也进行了调整，由2 mm缩短为250 μm，大大减少了横
向电阻。如此，在0.5 Ωcm和2 Ωcm的p型硅片上制作的4 cm2的PERL电池的效率可达23-24％，比采用同样硅片制作的PERC电池性能有较大提高。 1993年该课题组对PERL电池进行改善，使其效率提高到24％，1998年再次提高到24.4％，2001年达到24.7％，创造了世界最高记录。这种PERL电池取得高效的原因是[28]：（1）正面采光面为倒金字塔结构，结合背电极反射器，形成了优异的光陷阱结构；（2）在正面上蒸镀了MgF2/ZnS双层减反射膜，进一步降低了表面反射；（3）正面与背面的氧化层均采用TCA工艺（三氯乙烯工艺）生长高质量的氧化层，降低了表面复合；（4）为了和双层减反射膜很好配合，正面氧化硅层要求很薄，但是随着氧化层的减薄，电池的开路电压和短路电流又会降低。为了解决这个矛盾，相对于以前的研究，增加了“alneal”工艺，即在正面的氧化层上蒸镀铝膜，然后在370 ℃的合成气氛中退火30 min，最后用磷酸腐蚀掉这层铝膜。经过“alneal”工艺后，载流子寿命和开路电压都得到较大提高，而与正面氧化层的厚度关系不大。这种工艺的原理是，在一定温度下，铝和氧化物中OH-离子发生反应产生了原子氢，在Si/SiO2的界面处对一些悬挂键进行钝化。（5）电池的背电场通过定域掺杂形成，掺杂的温度和时间至关重要，对实现定域掺杂的接触孔的设计也非常重要，因为这关系到能否在整个背面形成背电场以及体串联电阻的大小。在这个电池中浓硼扩散区面积为30 μm×30 μm，接触孔的面积为10 μm ×10 μm，孔间距为250 μm，浓硼扩散区的面积仅占背面积的1.44%。定域扩散
光伏电池制备工艺
光伏电池制备工艺 第一章 1. 太阳能电池基本工作原理？ 答： 1) 能量转换，太阳光的能量转换为电能； 2) 吸收光产生电子空穴对、空穴对—电子分离或扩散、发电电流的传输。 2. 硅太阳能电池吸收光的特点？ 答： 1) 低于带隙）（v e 12.1的不被吸收； 2) 波长越长（能量低），光吸收越慢； 3) 对电池材料厚度的要求： ① 晶体硅：m 500 以上才能最大化吸收； ② 砷化镉：只需要10几微米就可。 3. 太阳电池光吸收类型及对发电有贡献的类型？ 答： 光吸收类型： 1) 本证吸收； 2) 杂质吸收； 3) 自由载流子吸收； 4) 激子吸收； 5) 晶格吸收。 对太阳电池转换效率有贡献的最主要的是本证吸收。 4. 太阳能电池中的复合类型？ 答： 1) 辐射复合→发光； 2) 俄歇复合→发热； 3) 陷阱辅助复合。 5. 晶体硅太阳电池的基本结构组成？ 答： 1) 前电极（主栅、细栅）； 2) 减反射绒面； 3) 氮化硅减反射层； 4) N 型层； 5) P 型层； 6) 铝背场； 7) 后电极（主栅、铝膜）。 6. 晶体硅太阳电池的主要参数？ 答: 1) 开路电压（oc U ）； 2) 短路电流（sc I ）； 3) 最大输出功率（mp P ）；
4) 工作电压（mp U ）； 5) 工作电流（mp I ）； 6) 转换效率（η）； 7) 填充因子（FF ）； 8) 串联电阻（s R ）； 9) 并联电阻（sh R ）。 10) mp mp I U P mp ?= 11) sc oc mp I U P FF ?= 7. 晶体硅太阳能电池生产工艺流程及作用？ 答： 一清→扩散→二清→PECVD 镀膜→丝网印刷、烧结→检测 作用： 一清：制绒降低反射率、去损伤层、扩散前清洗； 扩散：在P 型硅片上扩散N 型磷，从而形成N P -结； 二清：去除磷硅玻璃、去边结。 PECVD 镀膜：镀氧化磷膜、减反射、钝化。 丝网印刷、烧结：制作金属电极、制作铝背场、形成金属与硅的良好接触。 第二章 1. 单晶、多晶绒面特点？ 答： 单晶：正金字塔结构； 多晶：蜂窝结构。 2. 单晶制绒夜的主要成分？ 答： OH N a 、异丙酸（IPA ）、添加剂。 3. 多晶制绒液的主要成分？ 答： HF 、3HNO 。 4. 单晶制绒质量要求？ 答： 1) 反射率低（%15≤）； 2) 绒面颗粒均匀（m 52μ→）； 3) 覆盖率达%100； 4) 外观均匀，无白点、色差等； 5) 表面清洁无污染； 6) 腐蚀重量在规定范围内。 5. 多晶绒面质量要求？ 答： 1) 反射率低（%20≤）； 2) 绒面颗粒大小均匀； 3) 表面暗纹尽量少； 4) 表面清洁无污染；
太阳能电池板的生产工艺流程
太阳能电池板的生产工艺流程 太阳能电池板的生产工艺流程 封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得客户满意的关键，所以太阳能电池板的封装质量非常重要。 （1）流程 电池检测——正面焊接——检验——背面串接——检验——敷设（玻璃清洗、材料切割、玻璃预处理、敷设）——层压——去毛边（去边、清洗）——装边框（涂胶、装角键、冲孔、装框、擦洗余胶）——焊接接线盒——高压测试——组件测试——外观检验——包装入库。 （2）组件高效和高寿命的保证措施高转换效率、高质量的电池片；高质量的 原材料，例如，高的交联度的 EVA高黏结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 合理的封装工艺，严谨的工作作风， 由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外，员工的认真和严谨是非常重要的。 （3）太阳能电池组装工艺简介 ①电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的太阳能电池组件。如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低。因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。 ②焊接：一般将6?12个太阳能电池串联起来形成太阳能电池串。传统 上，一般采用银扁线构成电池的接头，然后利用点焊或焊接（用红外灯，利用红外线的热效应）等方法连接起来。现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝（厚度约为100?200卩m）。接头需要经过火烧、红外、热风、激光处理。由于铅有毒，因此现在越来越多地采用 96.5 ％的铜和 3.5 ％的银合金。但是
多晶硅太阳能电池生产工艺.docx
太阳能电池光电转换原理主要是利用太阳光射入太阳能电池后产生电子电洞对，利用P-N 接面的电场将电子电洞对分离,利用上下电极将这些电子电洞引出，从而产生电流。整个生产流程以多晶硅切片为原料，制成多晶硅太阳能电池芯片。处理工艺主要有多晶硅切片清洗、磷扩散、氧化层去除、抗反射膜沉积、电极网印、烧结、镭射切割、测试分类包装等。 生产工艺主要分为以下过程： ⑴ 表面处理（多晶硅片清洗、制绒） 与单晶硅绒面制备采用碱液和异丙醇腐蚀工艺不同，多晶硅绒面制备采用氢氟酸和硝酸配成的腐蚀液对多晶硅体表面进行腐蚀。一定浓度的强酸液对硅表面进行晶体的各相异性腐蚀，使得硅表面成为无数个小“金字塔”组成的凹凸表面，也就是所谓的“绒面”，以增加了光的反射吸收，提高电池的短路电流和转换效率。从电镜的检测结果看，小“金字塔”的底边平均约为10um 。主要反应式为： 32234HNO 4NO +3SiO +2H O Si +???→↑氢氟酸 2262SiO 62H O HF H SiF +→+ 这个过程在硅片表面形成一层均匀的反射层（制绒），作为制备P-N 结衬底。处理后对硅片进行碱洗、酸洗、纯水洗，此过程在封闭的酸蚀刻机中进行。碱洗是为了清洗掉硅片未完全反应的表面腐蚀层，因为混酸中HF 比例不能太高，否则腐蚀速度会比较慢，其反应式为：2232SiO +2KOH K SiO +H O →。之后再经过酸洗中和表面的碱液，使表面的杂质清理干净，形成纯净的绒面多晶硅片。 酸蚀刻机内设置了一定数量的清洗槽，各股废液及废水均能单独收集。此过程中的废酸液（L 1，主要成分为废硝酸、氢氟酸和H 2SiF 6）、废碱液（L 2，主要成分为废KOH 、K 2SiO 3）、废酸液（L 3，主要成分为废氢氟酸以及盐酸）均能单独收集，酸碱洗后均由少量纯水洗涤，纯水预洗废液（S 1、S 2、S 3）和两级纯水漂洗废水（W 1），收集后排入厂区污水预处理设施，处理达标后通过专管接入清流县市政污水管网。 此过程中使用的硝酸、氢氟酸均有一定的挥发性，产生的酸性废气（G 1-1、G 1-2），经设备出气口进管道收集系统，经厂房顶的碱水喷淋系统处理达标后排放。G 1-2与后序PECVD 工序产生的G 5（硅烃、氨气）合并收集后经过两级水吸收处理后经排气筒排放。
硅太阳能电池-制造工艺
硅太阳能电池-制造工艺 PV的意思：它是英文单词Photovoltaic 的简写，中文意思是光生伏特”（简称光伏”）。在物理学中，光生伏特效应（简称为光伏效应），是指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位差的现象 硅太阳能电池制造工艺流程图 1、硅片切割，材料准备: 工业制作硅电池所用的单晶硅材料，一般采用坩锅
直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10?15cm ，厚度约200~350um ，电阻率约1 Q .cm 的p型（掺硼）。 2、去除损伤层：硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um 。 3、制绒：制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH 加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80 度，浓度约1~2% ，腐蚀时间约15 分钟。对于多晶来说，一般采用酸法腐蚀。 4、扩散制结： 扩散的目的在于形成PN 结。普遍采用磷做n 型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。
5、边缘刻蚀、清洗： 扩散过程中，在硅片的周边表面也形成了扩散层。周边扩散层使电池的上下电极形成短路环，必须将它除去。周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。 扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。 6、沉积减反射层： 沉积减反射层的目的在于减少表面反射，增加折射率。广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时，不光是生长SiN作为减反射膜，同时生成了大量的原子氢，这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用，可用于大批量生产。 7、丝网印刷上下电极： 电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电池表面被金属覆盖的面积。，最早采用真空蒸镀或化学电镀技术，而现在普遍采用丝网印刷法，即通过特殊的印刷机和模版将银浆铝浆（银铝浆）印刷在太阳电池的正背面，以形成正负电极引线。
生 产 工 艺 流 程
适用产品：大班台、会议台、书柜类 一、主要用材要求： 1．贴面用材：胡桃木、柚木、花梨木、榉 木等高级进口木皮，厚度0.6mm。 2．封边用材：与贴面种类相同或由客户指 定的，与之相搭配的实木木材。 3．基材：优等品级中密度纤维板MDF。 4．油漆：易涂宝“IDOPA”牌雅光聚脂油漆。 5．五金配件：德国产海蒂斯“HETTICH” 海福乐“HEFELE”。 二、主要生产工艺流程： 1．木皮贴面加工 ○1、木皮拼缝（见图○1） 使用机械：拼缝机。 质量要求：拼缝齐整，无断线，脱线、漏拼等现象 ○2、木皮贴面（见图○2） 使用机械：热压机。 质量要求：基材平整，涂胶均匀，成品无起泡
适用产品：办公沙发类 一、主要用材要求： 1．软包饰面用材 ○1、意大利进口牛皮 ○2、进口麻绒或布艺布 2．海绵：高密度海绵 3．弹簧：￠5mm高强度蛇形弹簧 4．木架用材：含水率低于9%的硬木木方及5mm以上多层夹板 二、主要生产工艺流程： 1．选料（皮制品）见图○1） 使用设备：手工操作 质量要求：标明烙印、穿孔、 折痕等天然瑕疵以便将其别 除出裁剪范围 2．车缝（见图○2） 使用设备：工业用重型缝纫机 质量要求：线路均匀，顺畅， 针距均匀 3．扪面料（见图○3） 使用设备：气动钉枪 质量要求：整体感观流畅、外型 符合要求，左右对齐 4．组装后全面测试（见图○4）
生产工艺流程适用产品：各类高低间隔用屏风 一、主要用材要求： 1．框架用材： ○1、热拉伸铝材，厚度1.5mm以 上（厚度视品种设计而定） ○2、冷轨钢板1.5mm以上 2．基材：优等品级中密度纤维板 MDF 3．饰边用材：进口绒布或布艺布 料等，视客户要求而定。 二、主要生产工艺流程（以铝制屏风 为例） 1．开料（见图○1） 使用设备：开料锯 质量要求：切口直角成90° 斜口成45°，规格符合图 纸要求。 2．冲孔（见图○2） 使用设备：冲床 质量要求：冲口齐整，位置 符 合图纸要求。 3．制框架（见图○3） 使用设备：手提气动工具 质量要求：锣丝紧固，框架 牢固 4．贴面料—绒布或布艺（见图○4） 使用设备：喷枪及手工操作 质量要求：胶水分布均匀，无 漏胶、渗胶、印绒布松驰等现象。 5．组装 使用设备：手工操作 质量要求：成品规格符合图纸 要求，产品无碰伤起泡等瑕疵
晶体硅太阳能电池制作工艺概述
工业化电池工艺 太阳电池从研究室走向工厂，实验研究走向规模化生产是其发展的道路，所以能够达到工业化生产的特征应该是： [1]电池的制作工艺能够满足流水线作业； [2]能够大规模、现代化生产； [3]达到高效、低成本。 当然，其主要目标是降低太阳电池的生产成本。目前多晶硅电池的主要发展方向朝着大面积、薄衬底。例如，市场上可见到125×125mm2、150×150mm2甚至更大规模的单片电池，厚度从原来的300微米减小到目前的250、200及200微米以下。效率得到大幅度的提高。日本京磁（Kyocera）公司150×150的电池小批量生产的光电转换效率达到%，该公司1998年的生产量达到。 （1）丝网印刷及其相关技术 多晶硅电池的规模化生产中广泛使用了丝网印刷工艺，该工艺可用于扩散源的印刷、正面金属电极、背接触电极，减反射膜层等，随着丝网材料的改善和工艺水平的提高，丝网印刷工艺在太阳电池的生产中将会得到更加普遍的应用。 a.发射区的形成 利用丝网印刷形成PN结，代替常规的管式炉扩散工艺。一般在多晶硅的正面印刷含磷的浆料、在反面印刷含铝的金属浆料。印刷完成后，扩散可在网带炉中完成（通常温度在900度），这样，印刷、烘干、扩散可形成连续性生产。丝网印刷扩散技术所形成的发射区通常表面浓度比较高，则表面光生载流子复合较大，为了克服这一缺点，工艺上采用了下面的选择发射区工艺技术，使电池的转换效率得到进一步的提高。 b.选择发射区工艺 在多晶硅电池的扩散工艺中，选择发射区技术分为局部腐蚀或两步扩散法。局部腐蚀为用干法（例如反应离子腐蚀）或化学腐蚀的方法，将金属电极之间区域的重扩散层腐蚀掉。最初，Solarex应用反应离子腐蚀的方法在同一台设备中，先用大反应功率腐蚀掉金属电极间的重掺杂层，再用小功率沉积一层氮化硅薄膜，该膜层发挥减反射和电池表面钝化的双重作用。在100cm2 的多晶上作出转换效率超过13％的电池。在同样面积上，应用两部扩散法，未作机械绒面的情况下转换效率达到16％。 c.背表面场的形成 背PN结通常由丝网印刷A浆料并在网带炉中热退火后形成，该工艺在形成背表面结的同时，对多晶硅中的杂质具有良好的吸除作用，铝吸杂过程一般在高温区段完成，测量结果表明吸杂作用可
硅太阳能电池 制造工艺
制造工艺-硅太阳能电池．
PV的意思：它是英文单词Photovoltaic的简写，中文意思是“光生伏特”（简称“光伏”）。在物理学中，光生伏特效应（简称为光伏效应），是指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位 差的现象 硅太阳能电池制造工艺流程图 1、硅片切割，材料准备： 工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片
（或多晶方形硅片），硅片的边长一般为 10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺 硼）。 2、去除损伤层： 硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。 3、制绒： 制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。对于多晶来说，一般采用酸法腐蚀。 4、扩散制结：
扩散的目的在于形成PN结。普遍采用磷做n型掺杂。由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。 、边缘刻蚀、清洗：5扩散过程中， 在硅片的周边表面也形成了扩 散层。周边扩散层使电池的上下电极形成短路周边上存在任何微小的局部环，必须将它除去。短路都会使电池并联电阻下降，以至成为废品。在辉光放目前，工业化生产用等离子干法腐蚀，去除含有扩电条件下通过氟和氧交替对硅作用，散层的周边。扩散后 清洗的目的是去除扩散过程中形成的 磷硅玻璃。、沉积减反射层：6增加沉积减反射层的目的在于减少表面反射， 由于SiN ,PECVD淀积折射率。广泛使用作为减反不光是生长SiN淀积SiN时,PECVD 这些氢原子能,射膜,同时生成了大量的原子氢,对多晶硅片具有表面钝化和体钝化的双
