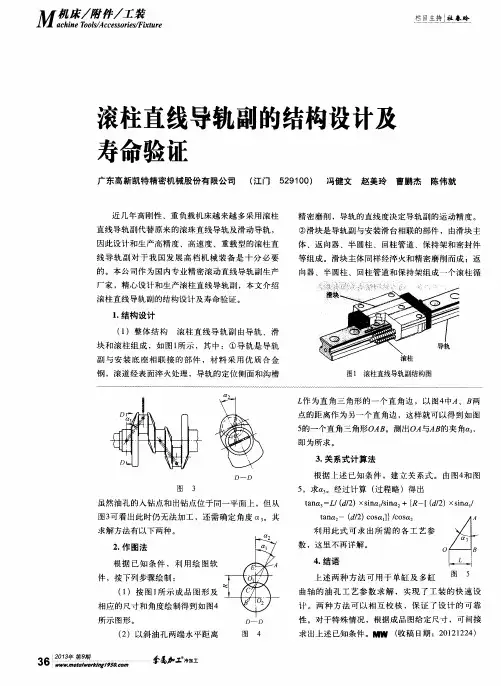

滚动直线导轨副的结构组成与由来
1907年瑞典公司成功研制用于回转运动的滚动轴承。滚动方式与滑动方式相比，能够大大减少摩擦阻力，节省能源，并且明显改善机械性能。
1932年，法国公布了用于直线运动的滚动直线导轨专利，从此决定了滚动直线导轨的基本形式。
滚动直线导轨可以理解为是一种滚动的运动部件，是由滚动体（钢球或滚柱）在滑块跟导轨之间的无限滚动循环，从而使负载平台能够沿着导轨进行高精度的线性运动。
滚动直线导轨副是由带滚道的导轨、安装在导轨上的滑块、位于滑块和导轨间循环运动的滚动体、返向器以及密封端盖等组成。
具有滚道的导轨是决定整个导轨组件的导向精度和运动性能的主要元件，用螺钉紧固在机床固定部件上（如床身、立柱等），其安装底面、定位侧面和滚道经过精密平面成形磨削，保证了滚道精确的几何形状，以及滚道与安装定位面之间的精确的尺寸精度。
滑块一般用螺钉紧固在机床运动部件上（如工作台，主轴箱等）。滑块上的返向器采用高强度工程塑料制成并引导滚动体返向形成连续的循环运动。密封端盖和密封底片是防尘的必要部件。导轨副的润滑通过油杯注入润滑油脂来进行。
自20世纪70年代末滚动直线导轨副开始商品化以来，其逐渐替代了传统的滑动导轨，广泛应用于精密机械中，成为数控机床、工业机器人以及各种测量仪器的重要组成部分，特别是作为高档数控机床的关键功能部件得到广泛的应用。
滚动直线导轨副主要由导轨、滑块、滚动体（滚柱或滚珠）以及返向器等组成。当滑块与导轨相对移动时，滚动体在导轨和滑块滚道直接滚动，并通过返向器的滚道，从工作负荷区到非工作负荷区，然后再滚动回工作负荷区，不断循环，从而把导轨和滑块之间的相对运动由滑动变成滚动体的滚动。
为了防止灰尘和异物进入导轨滚道，滑块两端及下部均装有橡胶密封垫，滑块上还装有润滑注油杯，通过手动或自动给滑块注油润滑。同时滑块端部还可以配备自润滑装置，使用时在
一定的时间内不需配润滑装置，其摩擦因数通常为滑动摩擦因数的2%左右，大大减少了摩擦损失。
滚动直线导轨的寿命
直线滚动导轨的寿命 在选用直线滚动导轨时，应对其本身的寿命进行初步验算。 当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。 所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。 直线滚动导轨的寿命具有很大的分散性。即使同批制造的产品，在同样运转条件下使用，其寿命也会有很大的差距。因此，为了确定直线滚动导轨的寿命，一般使用额定寿命这一参数。 所谓额定寿命是指让—批同样的直线滚动导轨逐个地在相同的条件下运动，其中90%的总运行距离能达到不发生表面剥落。 对于使用钢珠的直线滚动导轨，额定寿命L为： (1) 对于使用滚柱的直线滚动导轨，额定寿命为： 式中L：额定寿命．km； C：基本额定动负荷，kN； P C：计算负荷，LN；
f H：硬度系数； f T：温度系数； f C：接触系数， f W：负荷系数。 由上述两式可以看出，直线滚动导轨的额定寿命受硬度系数f H、温度系数f T、接触系数f C、负荷系数f W的直接影响。 2.1 硬度系数 为了充分发挥直线滚动导轨的优良性能，与钢珠或滚柱相接触的导轨表面从表面到适当的深度应具有HRC58～64的硬度。如果因某种原因达不到所要求的硬度，会导致寿命缩短。计算时要将基本额定动负荷C乘以硬度系数f H。f H与导轨表面的硬度关系见图1所示。
2.2 温度系数f T 直线滚动导轨的工作温度超过100℃时，导轨表面的硬度就会下降，与在常温下使用相比，寿命会缩短，计算时要将基本额定动负荷C乘以温度系数f T，见图2所示。 同时，在高温下运行时，还应考虑材料产生的尺寸改变及润滑方式的不同。
气垫导轨实验讲义word资料7页
实验三 气垫导轨上的实验 在物理实验中，由于摩擦的存在，导致误差往往很大，甚至使某些实验无法进行。若采用气垫导轨等装置，可使这一问题得以较好的解决，气垫技术还可以减少磨损、延长仪器寿命提高机械效率。在机械、电子、运输等领域已被广泛应用，如气垫船、空气轴承，气垫输送线等。使用气垫导轨做力学实验可以观察和研究在近似无阻力情况下物体的各种运动规律。 一、实验目的 1．熟悉气垫导轨的构造和调整使用方法； 2．掌握用光电计时装置测量速度、加速度； 3．验证动量守恒定律； 4．深入了解完全弹性碰撞与完全非弹性碰撞的特点。 二、仪器与用具 气垫导轨装置、数字毫秒计、砝码等 三、实验原理 如图3-1所示，气垫导轨处于水平，在滑块的一端系一条细线，绕过气轨一端的滑轮后系一重物，由滑块、托盘和砝码构成的运动系统在重力作用下作直线加速运动。 图3-1 气垫导轨示意图 1、速度、加速度的测量：在导轨上相距s 的两处放置二光电门，若测得此系统在重力mg 作用下，滑块通光电门时的速度分别为1v 、2v 则系统的加速度为 s a 22 1 22v v -= （3.1） 在滑块上放置一中间有方孔(或缺口)的挡光片，使方孔正好在光电管前通过，用数字毫秒计 S 2档测出滑块和挡光片在光电门中通过时，二次挡光的时间间隔t ?,则可得到该小间隔的平均速度 t x ??,x ?为挡光片二前沿间距离。因x ?较小，则可认为此平均速度为挡光片二前沿的中点通过光电门时，滑块M 的即时速度。只要测出了挡光片通过二光电门的时间间隔1t ?和2t ?，则可得对应的速度为 2 1,t x t x ??= ??= 21v v （3.2） 从（3.1）、（3.2）两式可解得运动系统的加速度为 )11(221 222t t s x a ?-??= （3.3） 动量守恒定律指出，如果一力学系统所受外力的矢量和为零，则系统的总动量保持不变， 若
直线导轨的结构设计
直线导轨的结构设计（含滚动导轨） newmaker 1 导轨的作用和设计要求 当运动件沿着承导件作直线运动时，承导 件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。对导轨的要求如下： 1.一定的导向精度。导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。 2.运动轻便平稳。工作时，应轻便省力，速度均匀，低速时应无爬行现象。 3.良好的耐磨性。导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。 4.足够的刚度。运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。 5.温度变化影响小。应保证导轨在工作温度变化的条件下，仍能正常工作。 6.结构工艺性好。在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。 不同设备的导轨，必须作具体分析，对其提出相应的设计要求。必须指出，上述六点要求是相互影响的。 2 导轨设计的主要内容 设计导轨应包括下列几方面内容： 1.根据工作条件，选择合适的导轨类型。 2.选择导轨的截面形状，以保证导向精度? 3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。 4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。 5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。 6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。 3 导轨的结构设计 1. 滑动导轨 (1) 基本形式（见图21-10）
利用气垫导轨验证牛顿第二定律
利用气垫导轨验证牛顿第二定律 ----医学院43210309 林敏 【摘要】：气垫导轨是为研究无摩擦现象而设计的力学实验设备，在导轨表面分布着许多小孔，压缩空气从这些小孔中喷出，在导轨和滑块之间形成了月0.1mm 厚的空气层，即气垫，由于气垫的形成，滑块被托起，使滑块在气垫上作近似无摩擦的运动。利用气垫导轨，再配以光电计时系统和其他辅助部件，可以对做直线运动的物体（即滑块）进行许多研究，如测定速度、加速度、验证牛顿第二定律，研究物体间的碰撞，研究简谐运动的规律等。 【Abstract】:Using the mattress guide, photoelectric timing system and other auxiliary parts. According to the object to do straight-line movement (i.e. the slider), we can do a lot of researches, such as measuring the velocity, acceleration and proving Newton's second law. In addition, it also can research object collisions, study the law of simple harmonic oscillator and so on. 【关键词】气垫导轨、通用计数器、测速的试验方法、牛顿第二定律、控制变量法、导轨调平 实验回顾 【实验目的】 1．熟悉气垫导轨和MUJ-613电脑式数字毫秒计的使用方法。 2．学会测量滑块速度和加速度的方法。 3．研究力、质量和加速度之间的关系，通过测滑块加速度验证牛顿第二定律。
气垫导轨上的实验
实验一 气垫导轨上的实验（二） 【实验简介】 气垫导轨的基本原理是在导轨的轨面与滑块之间产生一层薄薄的气垫，使滑块“漂浮”在气垫上，从而消除了接触摩擦。虽然仍然存在着空气的粘滞阻力，但由于它极小，可以忽略不计，所以滑块的运动几乎可以视为无摩擦运动。由于滑块作近似的无摩擦运动，再加上气垫导轨与电脑计数器配套使用，时间的测量可以精确到0.01ms （十万分之一秒），这样， 就使气垫导轨上的实验精度大大提高，相对误差小，重复性好。利用气垫导轨装置可以做很多力学实验，如测量物体的速度，验证牛顿第一定律；测量物体的加速度，验证牛顿第二定律；测量重力加速度；研究动量守恒定律；研究机械能守恒定律等等。 【实验目的】 1、学习气垫导轨和电脑计数器的使用方法。 2、用气垫导轨装置验证机械能守恒定律 3、验证动量守恒定律。 【实验仪器】 气垫导轨（QG —1.5mm ）、滑块、垫片、光电门、电脑计数器（MUJ —6B ）、游标卡尺（0.02mm ）、卷尺（2m ）。配重块、一台电子天平及尼龙搭扣。 【实验原理】 1、研究动量守恒定律 动量守恒定律和能量守恒定律一样，是自然界的一条普遍适用的规律。它不仅适用于宏观世界，同样也适用于微观世界。它虽然是一条力学定律，但却比牛顿运动定律适用范围更广，反映的问题更深刻。 动量守恒定律告诉我们，如果一个系统所受的合外力为零，那么系统内部的物体在作相互碰撞，传递动量的时候，虽然各个物体的动量是变化的，但系统的总动量守恒。如果系统在某个方向上所受的合外力为零，则系统在该方向上的动量守恒。 在水平的气垫导轨上，滑块运动时受到的粘滞阻力很小，若不计这一阻力，则滑块系统受到的合外力为零，两滑块作对心碰撞时前后的总动量守恒。 112211 22m v m v m v m v ''+=+ 1m 、2m 分别为两个滑块的质量，1v 、2v 分别为碰撞前两个滑块的速度，1v '、2 v '分别为碰撞后两个滑块的速度。应该注意的是，计算时必须选择一个方向为正，反方向为负。 牛顿在研究碰撞现象时曾提出恢复系数的概念，定义恢复系数2 112 v v e v v ''-= -。当1e =时为完全
滚动导轨与直线导轨的区别
滚动导轨与直线导轨的差别 导轨是由金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或 设备并减少其摩擦的装置。通常直线往复运动场合，如引导、固定机械部件、 专用设备、仪器等。它拥有比直线轴承更高的额定负载，同时可以承担--定的 扭矩，可在高负载的情况下实现高精度的直线运动。 通常使用的导轨主要分为滑动导轨和滚动导轨两种。相比于滚动导轨，滑动导轨 有运动轻快、无间隙、运动顺畅的特点。运动轻快主要体现在摩擦阻力方面，滑动的 摩擦系数大，通过摩擦阻力计算公式F=μ X mg，我们可以发现相同质量下的物体滑动摩擦阻力较大。事实上，滚动运动仅使用滑动运动约1/100的力度就能使物体运动。 而且滑动导轨因摩擦面积大会出现运动不畅或卡死现象，所以滑动导轨优势明显。 首先直线导轨的磨损较小，这可以大大提高导轨和设备的使用寿命。由于 在相互运动的金属材料之间如果不及时供给润滑油脂，就会产生更严重的磨耗 问题，从而影响使用。所以润滑效果同样是考量导轨系统好坏的因素之一。与 滑动导轨相比，滚动导轨的接触部分较小，而且是滚动摩擦;因此只需要少量的润滑油就可以满足使用要求。通常情况下滚动导轨的润滑油补给周期为1个月，运行长度约100Km。 而滚动导轨适用于高速运动;这是因为滚动导轨与滑动运动单位相比不容易产生摩擦热，所以热形变量很小，两则直线最高使用速度相差10倍以上。在使用寿命方面，滑动导轨受到的摩擦阻力较大，运动磨损随之也大，磨损带来的 精度变化较大，所以设备寿命预测困难。滚轮结构高速运行极低噪声现存导轨 采用的是钢球滚轮式技术，多数的钢球滚动在轨道和滑块的球循环道内，所以 会引起噪音，而运动速度也受限了。但是，我们的双轴心高速导轨采用的是双 列式轴承，轴承会完全地滚动，因此，会得到最大回转速度的直线运动及静音 作用。可调节间隙精度。导轨和滑块的组成状态也可以利用滑块侧面的螺帽来 调节隔间。双轴心导轨的几大特点1、耐蚀性及防锈性 导轨的发展也就是直线运动系统的发展过程,工业导轨首先出现的是滑动导向。但因为摩擦阻力较大、运动存在间隙、寿命低、润滑油使用量大等原因很 快就被淘汰掉。进而衍生出滚动导向系统，虽然比滑动系统略有优势，但仍存 在-一些问题，如轴易弯曲、载荷较小等缺点。紧接着工业导轨又出现了直线轴承和直线导轨，这两者的外形尺寸虽然相近，但直线导轨的承载能力更强。直 线导轨的钢球接触方式和直线轴承不同，相比于直线轴承易弯曲，直线导轨采 用全导轨支撑不易折弯，在荷载方面，直线导轨的单位钢球容许载荷提高了13倍，整体寿命提高了2200倍。
气垫导轨类实验
气垫导轨类实验 气垫导轨是一种阻力极小的力学实验装置。它利用气源将压缩空气打入导轨型腔，再由导轨表面上的小孔喷出气流，在导轨与滑行器之间形成很薄的气膜，将滑行器浮起，并使滑行器能在导轨上作近似无阻力的直线运动。 仪器介绍 气垫导轨实验装置由导轨、滑块和光电测量系统组成。 1．导轨（图3.2-1） 导轨的主体是一根长约1.5米的截面为三角形的金属空腔管，在空腔管的侧面钻有两排等间距并错开排列的喷气小孔。空腔管一端密封，另一端装有进气嘴与气泵相连。气泵将压缩空气送入空腔管后，再由小孔高速喷出。在导轨上安放滑块，在导轨下装有调节水平用的底脚螺丝和用于测量光电门位置的标尺。整个导轨通过一系列直立的螺杆安装在口字形铸铝梁上。 进气嘴弹簧片挡光板滑块 底脚螺丝导轨 图 3.2-1 2．滑块 滑块是由长约0.100—0.300米的角铝做成的。其角度经过校准，内表面经过细磨，与导轨的两个上表面很好吻合。当导轨的喷气小孔喷气时，在滑块和导轨这两个相对运动的物体之间，形成一层厚约0.05-0.20mm流动的空气薄膜—气垫。由于空气的粘滞阻力几乎可以忽略不计，这层薄膜就成为极好的润滑剂，这时虽然还存在气垫对滑块的粘滞阻力和周围空气对滑块的阻力，但这些阻力和通常接触摩擦力相比，是微不足道的，它消除了导轨对运动物体（滑块）的直接摩擦，因此滑块可以在导轨上作近似无摩擦的直线运动。滑块中部的上方水平安装着挡光片，与光电门和计时器相配合，测量滑块经过光电门的时间或速度。滑块上还可以安装配重块（即金属片，用以改变滑块的质量）、接合器及弹簧片等附件，用于完成不同的实验。滑块必须保持其纵向及横向的对称性，使其质心位于导轨的中心线且越低越好，至少不宜高于碰撞点。 3．光电测量系统 光电测量系统由光电门和光电计时器组成，其结构和测量原理如图3.2-2所示。当滑块
