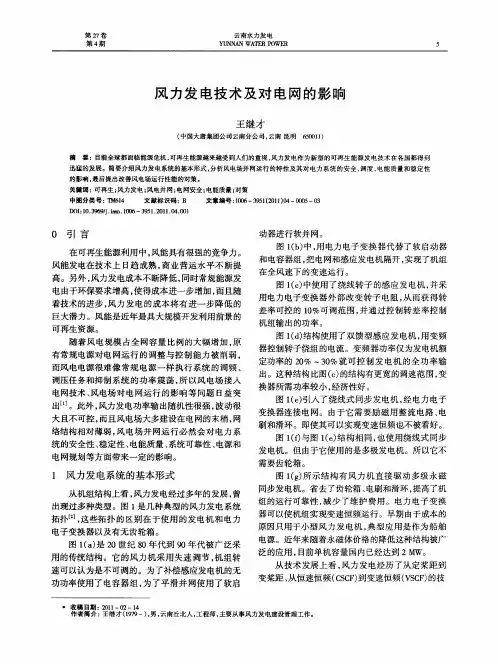

风电接入对电力系统的影响及控制措施

摘要:现如今最成熟、经济效益最好的一种可再生能源发电技术是风力发电。由于能源的快速发展趋势及国家在政策上高度重视可再生能源发电,我国风力发电建设进入了高速发展阶段。我国风力资源比较丰富,但是也存在着难开发问题。比如适宜大规模开发风电的部分地区一般都在电网末端,因为此处电网网架结构比较简单薄弱,所以风电接入电网后,可能导致电网电能的质量降低、电网稳定性变差和继电保护遭到破坏等问题。因此本文对风力发电对电力系统损害和控制损害措施展开了以下探讨。

关键词:风电接入电力系统影响控制措施

目前,国际专家已经对风力发电技术的革新进行了深入研究。阐明了风电接入点往后,新兴技术可以减少对电网的损害;研究了风力发电的运行情况、稳定性和继电保护等;评价了国内不同外风力发电的优点和不足之处,其中对变速风电机组模型进行了高度评价。此文对某省级电网进行大规模风电接入规划的一部分研究成果进行介绍,提及风电场建模及风电机组、不同规模风电场对地区电网电压水平的影响、风电接入对电力系统短路容量及电力系统暂态稳定性的影响等,且对风电接入后出现的一系列不良后果提出了比较完善的解决方案。

1 模型和仿真系统

1.1 风力发电机组装置模型

风电并网对电力系统的影响及改善措施标准版本

文件编号：RHD-QB-K4609 （解决方案范本系列）编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 风电并网对电力系统的影响及改善措施标准版本

风电并网对电力系统的影响及改善措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 [摘要]：由于风电场是一种依赖于自然能源的分散电源，同时目前大多采用恒速恒频异步风力发电系统，其并网运行降低了电网的稳定性和电能质量。着眼于并网风电场与电网之间的相互影响，特别是对系统稳定性以及电能质量的影响，对大型风电场并网运行中的一些基础性的技术问题进行了研究。 [关键词]:风电场；并网；现状分析。一、引言风力发电作为一种重要的可再生能源形式，越来越受到人们的广泛关注,并网型风力发电以其独特的

能源、环保优势和规模化效益，得到长足发展,随着风电设备制造技术的日益成熟和风电价格的逐步降低，近些年来，无论是发达国家还是发展中国家都在大力发展风力发电。风力发电之所以在全世界范围获得快速发展，除了能源和环保方面的优势外，还因为风电场本身所具有的独特优点：(1)风能资源丰富，属于清洁的可再生能源；(2)施工周期短，实际占地少，对土地要求低；(3)投资少，投资灵活，投资回收快；(4)风电场运行简单，风力发电具有经济性；(5)风力发电技术相对成熟。自20世纪80年代以来，大、中型风电场并网容量发展最为迅猛，对常规电力系统运行造成的影响逐步明显和加大,随着风电场规模的不断扩大，风电特性对电网的负面影响愈加显著，成为制约风电场建

风电接入电网技术规定(通用版)

风电接入电网技术规定(通用版) Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety. ( 安全管理) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改

风电接入电网技术规定(通用版) 1.1基本要求风电场具有功功率调节能力，并能根据电网调度部门指令控制其有功功率输出。为了实现对风电场有功功率的控制，风电场需安装有功功率控制系统，能够接收并自动执行调度部门远方发送的有功出力控制信号，确保风电场最大输出功率及功率变化率不超过电网调度部门的给定值。 1.2最大功率变化率风电场应限制输出功率的变化率。最大功率变化率包括 1min功率变化率和10min功率变化率，具体限值可参照表1。表1风电场最大功率变化率推荐值

风电场装机容量(MW) 10min最大变化量(MW) 1min最大变化量(MW) 150 100 30 在风电场并网以及风速增长过程中，风电场功率变化率应当满足此要求。这也适用于风电场的正常停机，但可以接受因风速降低（或超出最大风速）而引起的超出最大变化率的情况。风电场最大功率变化率的确定也可根据风电场所接入系统的状况、其他电源的调节特性、风电机组运行特性等，由电网运营企业和风电场开发运营企业共同确定。 1.3紧急控制在电网紧急情况下，风电场应根据电网调度部门的指令来控制其输出的有功功率，并保证风电场有功控制系统的快速性和可靠性。

风电并网对电网的影响及其策略

风电并网对电网的影响及其策略-机电论文风电并网对电网的影响及其策略李梦云（武汉理工大学自动化学院，湖北武汉430070）【摘要】目前，中国风电已超核电成为第三大主力电源。但风力电场等分布式电源对电力网络的日益渗透的同时，给现代电力系统带来了很多方面的影响，比如改变了电力网络中能量传递的单向性，对现有配电网的稳定性产生较大的影响（尤其是对电网电压稳定性的影响）。因此，对风电并入配电网后产生的影响及其应对策略进行相关的研究是非常具有现实意义的。介绍了风力发电目前的发展状况和风电接入电网后对电力系统带来的影响，尤其是针对风电场并网后对电网的稳态电压的稳定性，以风速和风电机组的功率因数作为影响因素，从原理上，分别分析其对含风电场的电网的稳态电压的影响。最后在此基础上，提出初步的应对策略。关键词风力发电；电网；稳态电压；影响；策略 0 前言随着日益增长的电力负荷、能源的短缺、环境恶化的愈发严重，以及用户要求电能质量的提高，大家越来越关注DG（分布式发电）。研究表明，分布式发电的发展可以反映能源的综合运用、电力行业的服务程度和环境保护的提升。尤其是其中的风力资源，因为其是可再生能源、开发潜力大、环境和经济效益好，因此得到了广泛的应用，使风力发电成为分布式发电中重要的发展方向，同时也使其成为一种当今新型能源中发展迅速的发电方式。 1 风电并网对电力系统的影响

风电场并入配电网，使输电网对部分地区的电力输送压力得到缓解和电力系统的网损得到改善的同时，也对电力系统产生了许多不好的影响如电压波动、闪变等。同时由于风具有随机性，其输入电网的有功和无功有很大的波动性。风速的不可预测这一特性，使我们不能对风电进行准确而又可靠地出力预测，我们需要更加注重负荷跟踪、备用容量等，提高了风电场的运行成本。风电并网增加电力系统调峰调频的难度，不仅需要风电场容量，而且需要风电场快速响应负荷变化；风电机组并网时，会不可避免的对电网有冲击电流。风电场与电网的联络线的潮流的双向性，使并网后的电网的继电保护的保护配置提高了要求。 2 风电并网对电网电压的影响配电网的电压分布情况由电力系统的潮流所决定，当电力网络中电源功率和负荷发生变化时，将会引发电力网络各个母线的节点产生变化。对风电并网的配电网来说，风电场的功率的波动会影响电网电压出现偏移。由于风电场接入配电网后，风电场的接入点的变化、有功功率和无功功率的不平衡等，会导致无功功率从无功源流向负荷。风电场的电压偏移会影响风电场的接入容量和风电并网后电力系统的安全运行。 2.1 风速变化对配电网电压的影响将接入风电场的配电网系统的供电线路作等值电路，则风电场并网点至无限大系统两端的电压降落为： U1-U2=I(R1+R2+jX1+ jX2) （1）上式中，U1为风电场的输出电压，U2为电网电压，R1、X1表示风电场的电

风电并网对电力系统稳定性的影响

风电并网对电力系统稳定性的影响【摘要】风电作为一种重要的新能源，若能实现大规模利用对于解决当前全球性的能源危机有着重要意义。风电本身的波动性和间隙性给风电并网带来了很大的难度，本文将深入探究风电并网对电力系统的影响，旨在为同行进一步解决风电的合理并网问题提供一个有益的参考。【关键词】风电并网;风电特性;电力系统稳定性引言保证电力系统的稳定性是电能生产、运输和利用的基本要求。风电作为一种新型能源，可控性较差，其本身的很多特性具有高度的随机性，因此，风电的大规模并网会对电力系统的安全运行产生很大的影响[1]，风电并网已经成为制约风电发展的重要因素。 1.风电特性风电特性是研究风电并网的基础。风电特性主要包括波动性和间歇性。波动性，又称脉动性，是指风电功率在时间尺度上具有沿某条均线不断上下跳变的特性，其特性可以通过波动幅值和波动频率表征。间歇性是指风电功率在时间尺度上具有不连续性。风电的这两个特性具有高度的随机性，从而是风电的可控性较差。风电功率的这些特性是由风力本身决定的，如风速，风向等。 2.风电并网对电力系统的影响风电并网会使风电场对电力系统的安全稳定运行产生很大的影响。本文认为其主要影响包括以下几个方面：（1）对电压稳定的影响由于风电功率具有波动性和间歇性，进而会导致电压出现波动和闪变。文献[2]详细研究了风电功率的间歇性对电力系统电压稳定性的影响，指出保证电压稳定性的关键问题是对风力发电机组的速度增量进行有效控制，对电压稳定性影响最大的区域分布在风电场及其附近的节点区域。（2）对频率稳定的影响风电的发电功率不稳定，具有间歇性和波动性，从而使其发电量也不稳定，输出功率不是恒定值。风速发生变化时其输出有功功率就会波动，进而导致电网内的有功也发生变化，有功会影响电网的频率。如果一个地区的风电所占份额过大，某一时刻有功频率变动过大将会导致频率崩溃，甚至会使得整个电网瘫痪。

风电接入电网技术规定

风电场接入电网技术规定 1、风电场有功功率 1.1 基本要求风电场具有功功率调节能力，并能根据电网调度部门指令控制其有功功率输出。为了实现对风电场有功功率的控制，风电场需安装有功功率控制系统，能够接收并自动执行调度部门远方发送的有功出力控制信号，确保风电场最大输出功率及功率变化率不超过电网调度部门的给定值。 1.2 最大功率变化率风电场应限制输出功率的变化率。最大功率变化率包括1min功率变化率和10min功率变化率，具体限值可参照表1。表1 风电场最大功率变化率推荐值在风电场并网以及风速增长过程中，风电场功率变化率应当满足此要求。这也适用于风电场的正常停机，但可以接受因风速降低（或超出最大风速）而引起的超出最大变化率的情况。风电场最大功率变化率的确定也可根据风电场所接入系统的状况、其他电源的调节特性、风电机组运行特性等，由电网运营企业和风电场开发运营企业共同确定。 1.3 紧急控制在电网紧急情况下，风电场应根据电网调度部门的指令来控制其输出的有功功率，并保证风电场有功控制系统的快速性和可靠性。 a) 电网故障或特殊运行方式下要求降低风电场有功功率，以防止输电设备

发生过载，确保电力系统稳定性。 b) 当电网频率高于50.5Hz时，依据电网调度部门指令降低风电场有功功率，严重情况下可以切除整个风电场。 c) 在事故情况下，若风电场的运行危及电网安全稳定，电网调度部门有权暂时将风电场解列。事故处理完毕，电网恢复正常运行状态后，应尽快恢复风电场的并网运行。 2、风电场无功功率 2.1 无功电源 a) 风电场应具备协调控制机组和无功补偿装置的能力，能够自动快速调整无功总功率。风电场的无功电源包括风电机组和风电场的无功补偿装置。首先充分利用风电机组的无功容量及其调节能力，仅靠风电机组的无功容量不能满足系统电压调节需要的，在风电场集中加装无功补偿装置。 b) 风电场无功补偿装置能够实现动态的连续调节以控制并网点电压，其调节速度应能满足电网电压调节的要求。 2.2 无功容量 a) 风电场在任何运行方式下，应保证其无功功率有一定的调节容量，该容量为风电场额定运行时功率因数0.98（超前）～0.98（滞后）所确定的无功功率容量范围，风电场的无功功率能实现动态连续调节，保证风电场具有在系统事故情况下能够调节并网点电压恢复至正常水平的足够无功容量。 b) 百万千瓦级及以上风电基地，其单个风电场无功功率调节容量为风电场额定运行时功率因数0.97（超前）～0.97（滞后）所确定的无功功率容量范围。 c) 通过风电汇集升压站接入公共电网的风电场，其配置的容性无功补偿容量能够补偿风电场满发时送出线路上的无功损耗；其配置的感性无功补偿容量能够补偿风电场空载时送出线路上的充电无功功率。 d) 风电场无功容量范围在满足上述要求下可结合每个风电场实际接入情况通过风电场接入电网专题研究来确定。 3、风电场电压范围

风电接入对电力系统的影响及控制措施

风电接入对电力系统的影响及控制措施互联网环境下，电力网络日趋复杂，使电网维护和管理难度增加，很容易出现电网瘫痪情况，造成严重的经济损失。在电力系统中接入风电，能够减少停电损失和故障发生率，使电力网络管理效率得到明显提升。文章简要论述风电场特点及风力发电机组故障情况，分析风电接入对电力系统的影响，提出具体控制方法。标签：风电接入；电力系统；保护装置前言：风力发电属于可再生能源发电技术，应用日益普遍。风力资源丰富，但开发难度大。一些地区虽然适合风电大规模开发，但都处于电网末端，网架结构简单，一旦把风电接入电网，不仅影响电能质量、继电保护等，还会导致电网稳定性差。明确风电接入对电力系统的影响，采取专业技术手段加以控制，优化电力系统性能，为客户提供优质电力服务。 1风电场及风力发电机组故障 1.1风电场特点风能具备随机性和不可控性，也不能够存储，很难像常规火电厂一样，通过调节汽轮机汽门，对出力进行有效控制，故而，风电机组发出的电能具备波动性和随机性特征。因风能具备不可控特征，无法依据负荷调度风力发电，使调度难度增加。当前，风电机组以异步发电机为主，尽管把无功补偿电容器组装设在机端出口，有功功率输出过程中，发电机会以系统为载体，对无功功率进行吸收，而无功需求受有功输出变化影响。 1.2风力发电机组故障特征风力发电机组应用时间并不是很长，尚存在诸多技术桎梏，其故障特征主要表现在以下方面。具体而言，将控制技术和运行特征作为划分依据，可把风力发电机细分为变速恒频和衡速衡频两类。前者有双馈式风力发电机、永磁直驱式风力发电机等，后者则以鼠笼式感应风力发电机为主[1]。在风电故障点、接入点位置已知，且保持不变时，短路电流会受接入的风电机组类型影响，表明不同类型风电机组故障特征存在差异。 2风电接入对电力系统的影响在电力系统中接入风电，会对继电保护产生影响，还容易干扰电网稳定性、电能质量等，甚至影响电流保护。具体如下：

风力发电对电力系统的影响学习资料

风力发电对电力系统的影响

发展能够带来的好处。由于到2020年12%的供电来于1250Gw的安装风电装机，将积累节约10771百万吨的二氧化碳，这个报道是人类减少温室气体排放的一个重要手段。大型风电场的电力系统具有很高的容量、动态随机性能，这将会挑战系统的安全性和可靠性。而提供电力系统清洁能源的同时，风电场也会带来一些对电力系统不利的因素。随着风力发电的膨胀和风电在电力系统中比重的增加，影响将很可能成为风力集成的技术性壁垒。因此，应该探讨其影响并提出解决这些问题的对策。风能已经从25年前的原型中走了很长的路，而且在未来的二十年里它也会继续前进。有一系列的问题与风电系统的运作和发展。虽然风力发电的渗透可能会取代传统的植物产生大量的能量，关注的重点是风力发电和电网之间的相互作用。本文提供了一个概述风力发电对电力系统的影响，并建议相应的对策来处理这些问题，以适应电力系统中的风力发电。根据上述问题，本文从总体上讨论了风力发电项目开发过程中遇到的问题，以及在处理项目时，将风电场与电力系统相结合的问题。由于风力发电具有容量大、动态、随机性等特点，其影响主要包括有功、无功功率流、电压、系统稳定性、电能质量、短路容量、系统备用、频率和保护。针对这些问题，提出相应的对策建议，以适应电力系统的风力发电。本文的组织如下。第2节给出了风力发电的发展情况。在第3节介绍了风力发电的特点。在4节中，详细讨论了风力发电对电力系统的影响。在第5节中，提出了减少风力发电的影响的对策。最后，第6节总结本文。

参考-风电接入电网技术规定

管理制度参考范本参考-风电接入电网技术规定撰写人：__________________ 部门：__________________ 时间：__________________

1.1基本要求风电场具有功功率调节能力，并能根据电网调度部门指令控制其有功功率输出。为了实现对风电场有功功率的控制，风电场需安装有功功率控制系统，能够接收并自动执行调度部门远方发送的有功出力控制信号，确保风电场最大输出功率及功率变化率不超过电网调度部门的给定值。1.2最大功率变化率风电场应限制输出功率的变化率。最大功率变化率包括1min功率变化率和10min功率变化率，具体限值可参照表1。表1风电场最大功率变化率推荐值风电场装机容量(MW)10min最大变化量(MW)1min最大变化量(MW)3020630-150装机容量/1.5装机容量/515010030在风电场并网以及风速增长过程中，风电场功率变化率应当满足此要求。这也适用于风电场的正常停机，但可以接受因风速降低（或超出最大风速）而引起的超出最大变化率的情况。风电场最大功率变化率的确定也可根据风电场所接入系统的状况、其他电源的调节特性、风电机组运行特性等，由电网运营企业和风电场开发运营企业共同确定。1.3紧急控制在电网紧急情况下，风电场应根据电网调度部门的指令来控制其输出的有功功率，并保证风电场有功控制系统的快速性和可靠性。a)电网故障或特殊运行方式下要求降低风电场有功功率，以防止输电设备发生过载，确保电力系统稳定性。b)当电网频率高于50.5Hz时，依据电网调度部门指令降低风电场有功功率，严重情况下可以切除整个风电场。 c)在事故情况下，若风电场的运行危及电网安全稳定，电网调度部门有权暂时将风电场解列。事故处理完毕，电网恢复正常运行状态后，应尽快恢复风电场的并网运行。、风电场无功功率2.1无功电源a)风

GBT 19963 风电场接入电力系统技术规定--报批稿

ICS 中华人民共和国国家标准风电场接入电力系统技术规定 Technical rule for connecting wind farm to power system 中华人民共和国国家质量监督检验检疫总局发布

GB/T 19963—200 目次前言...................................................................................................................................................................... I I 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 风电场送出线路 (2) 5 风电场有功功率 (2) 6 风电场功率预测 (3) 7 风电场无功容量 (3) 8 风电场电压控制 (3) 9 风电场低电压穿越 (4) 10 风电场运行适应性 (5) 11 风电场电能质量 (6) 12 风电场仿真模型和参数 (6) 13 风电场二次系统 (6) 14 风电场接入系统测试 (7) 参考文献 (9) I

GB/T 19963—200 II 前言本标准根据国家标准化管理委员会下达的国标委综合【2009】93号《2009年第二批国家标准计划项目》标准计划修订。本标准与能源行业标准《大型风电场并网设计技术规范》共同规定了风电场并网的相关技术要求，能源行业标准规定了大型风电场并网的设计技术要求，本标准规定了风电场并网的通用技术要求。本标准规定了对通过110（66）kV及以上电压等级线路与电力系统连接的新建或扩建风电场的技术要求。本标准由全国电力监管标准化技术委员会提出并归口。本标准主要起草单位：中国电力科学研究院。本标准参加编写单位：龙源电力集团股份有限公司、南方电网科学研究院有限责任公司、中国电力工程顾问集团公司。本标准主要起草人：王伟胜、迟永宁、戴慧珠、赵海翔、石文辉、李琰、李庆、张博、范子超、陆志刚、胡玉峰、陈建斌、张琳、韩小琪。

风力发电对电力系统的影响

风力发电对电力系统的影响摘要风力发电总是依赖于气象条件，并逐渐以大规模风电场的形式并入电网，给电网带来各种影响。因此，电网并未专门设计用来接入风电，如果要保持现有的电力供应标准，不可避免地需要进行一些相应的调整。本论文依据正常条例讨论了风电设计和设备网络的开发所遇到的一些问题和解决风电场并网时遇到的各种问题。由于风力发电具有大容量、动态和随机性的特性，它给电力系统的有功/无功潮流、电压、系统稳定性、电能质量、短路容量、频率和保护等方面带来影响，针对这些问题提出了相应的对策，以期待更好地利用风力发电。关键词：风力发电；电力系统；影响；风电场 1. 引言人们普遍接受，可再生能源发电是未来电力的供应。由于电力需求快速增长，对以化石燃料为基础的发电是不可持续的。相反的，风电作为一种有发展前景的可再生能源备受人们关注。当由于工业发展和世界大部分地区经济的增长而引起电力的需求稳步增长时，它有抑制排放和降低不可替代燃料储备消耗的潜力。当大型风电场（几百兆瓦）成为一个主流时，风力发电越来越受欢迎。2006年间，包括世界上超过70个国家在内的风能发展，装机容量从2005年的59091兆瓦达到74223兆瓦。2006年的巨大增长表明，决策者们开始重视风能发展能够带来的好处。由于到2020年12%的供电来于1250Gw的安装风电装机，将积累节约10771百万吨的二氧化碳，这个报道是人类减少温室气体排放的一个重要手段。大型风电场的电力系统具有很高的容量、动态随机性能，这将会挑战系统的安全性和可靠性。而提供电力系统清洁能源的同时，风电场也会带来一些对电力系统不利的因素。随着风力发电的膨胀和风电在电力系统中比重的增加，影响将很可能成为风力集成的技术性壁垒。因此，应该探讨其影响并提出解决这些问题的对策。风能已经从25年前的原型中走了很长的路，而且在未来的二十年里它也会继续前进。有一系列的问题与风电系统的运作和发展。虽然风力发电的渗透可能会取代传统的植物产生大量的能量，关注的重点是风力发电和电网之间的相互作用。本文提供了一个概述风力发电对电力系统的影响，并建议相应的对策来处理这些问题，以适应电力系统中的风力发电。根据上述问题，本文从总体上讨论了风力发电项目开发过程中遇到的问题，以及在处理项目时，将风电场与电力系统相结合的问题。由于风力发电具有容量大、动态、随机性等特点，其影响主要包括有功、无功功率流、电压、系统稳定性、电能质量、短路容量、系统备用、频率和保护。针对这些问题，提出相应的对策建议，以适应电力系统的风力发电。本文的组织如下。第2节给出了风力发电的发展情况。在第3节介绍了风力发电的特点。在4节中，详细讨论了风力发电对电力系统的影响。在第5节中，提出了减少风力发电的影响的对策。最后，第6节总结本文。

风电场模型及其对电力系统的影响

第31卷增刊2 电网技术V ol. 31 Supplement 2 2007年12月Power System Technology Dec. 2007 文章编号：1000-3673（2007）S2-0330-05中图分类号：TM938文献标识码：A学科代码：470·4017 风电场模型及其对电力系统的影响娄素华1，李志恒1，高苏杰2，吴耀武1 （1．华中科技大学电气与电子工程学院，湖北省武汉市 430074； 2．国网新源控股有限公司，北京市东城区 100005） Wind Farms Models and Its Impacts on Wind Farms Integration into Power System LOU Su-hua1，LI Zhi-heng1，GAO Su-jie2，WU Yao-wu1 （1．School of Electrical and Electronic Engineering，Huazhong University of Science and Technology，Wuhan 430074，Hubei Province，China；2．State Grid Xin Yuan Company Limited，Dongcheng District，Beijing 100005，China）摘要：介绍了风力发电系统建模的一般思路及常用的风电场模型，然后对风电并网几个重要课题的分析方法进行了研究，比较了适用于不同研究目的的风电场模型的优劣及相应的分析方法，指出了风电场建模方法存在的主要文体，总结了风电接入对系统影响的几个主要方面。关键词：风力发电；风电场模型；潮流；电能质量；稳定性0引言作为一种可再生能源，风电由于其分布较广的特点及其相对成熟的开发技术而在全世界得到了长足的发展。风电的优势在于其环境友好性，但它的缺点也是很明显的：风力的随机性和间歇性不能保证输出平稳的电力，这对电力系统的稳定性以及发电和运行计划的制定带来很多困难；风电场一般远离负荷中心，承受冲击的能力很弱，随着风电装机规模的扩大，风电的不可控性将给电力系统带来新的挑战。因此，合理地对风电场建模、分析风电的容量可信度[1-2]、研究风电与其它电源的配合问题对于保证含风电系统的安全经济运行十分重要。本文对风电并网的不同研究领域所采用的风电模型及其分析方法作了系统地对比和分析，指出了上述模型和分析方法的优点和局限性；总结了风电接入对系统影响的几个主要方面，这将会有助于分析系统中其它电源与风电的配合问题。 1风电场模型 1.1 风力发电机组动态建模的基本理论 1.1.1 风的统计理论与风速建模风是风力发电的源动力，与发电部分具有独立性。风的自然特性包括风向和风速，具有间歇性、随机性和难以预测性。风向与风速的建模是风力发电机组建模的重要组成部分。在风力发电系统的研究中，人们更多地关注风速的特性，而弱化风向的影响。在描述风速的分布函数中，最常见的是Weibull分布[3-4]，其分布函数为 w ()1exp(/)k F V V C =??(1) 式中：C为尺度参数；k为形状参数；V为风速。文献[3]以Weibull分布为基础，使用时间序列自动回归和移动平均技术模拟风速。文献[4]借助于马尔科夫链和Weibull分布对风速、风向进行随机性分析建模，并在模型中考虑了风速和风向的相关性。Weibull分布侧重于对风能资源的统计描述，它表示的是风速在10min或更长时间内的平均值。在与风速相关的动态建模中，经常使用4分量模型，该模型将风分为基本风、阵风、渐变风和随机风4个部分[5]，PSCAD仿真软件使用的就是这种模型。目前，这种模型的局限性在于没有给出确定阵风分量参数的方法，仅适用于简单的模拟计算。现在的风力发电系统研究中，更多采用的是平均风速与湍流分量相叠加的风速模型。在这种模型中，风速均值在数分钟至数十分钟的时间尺度内保持不变，风速的变化由湍流分量给出，而湍流分量作为一个平稳的随机过程来处理。 1.1.2风力发电机组模型一个典型的风力发电系统主要包括风力机、传动机构、发电机和相应的控制系统4个模块。风力机结构复杂，在模型中人们关注的主要问题是风速与机械出力的关系，一种常见的处理方法是由风力机铭牌数据得到风力驱动产生的动力转矩[6]，或通

风电接入对电网的影响

风电的接入对电网的影响 1.对电网频率的影响风电出力波动将会产生严重的有功功率平衡问题。风电比例大小对系统调频影响严重，当电力系统中风电装机容量达到一定规模时，风电功率波动或者风电场因故整体退出运行，可能会导致系统有功出力和负荷之间的动态不平衡，当电网其他发电机组不能够快速响应风电功率波动时，则有可能造成系统频率偏差，严重时可能导致系统频率越限，进而危及电网安全运行[1]。因此，始终保持电力系统频率在允许的很小范围内波动，是电力系统运行控制的最基本目标，也是电力调度自动化系统的最重要任务。电力系统正常运行时，频率始终保持在50Hz±0.2Hz 的范围内，当采用现代自动调频装置时，误差可以不超过0.05～0.15Hz。 2.对电网电压的影响风电场并入电网后，由于风电具有间歇性和随机性的特点，使得当风电功率变化时，电网电压也将随之发生波动。随着风电注入功率的增加，风电场附近局部电网的电压和联络线功率将会超出安全范围，严重时会导致电压崩溃。影响电压波动有很多因素,例如风电机组类型、风况、所接入电网的状况和策略等,但最根本的原因是风速的波动带来的并网风电机组输出功率的变化。系统要求节点电压与额定值的偏差不允许超过一定的范围。因此,必须釆取适当的措施来防止偏差过大，维持系统的节点电压在限定的范围之内，防止与额定值的偏差超过允许范围。风电接入系统的所带来的电压与无功功率问题亟待解决。综上所述，为保证大规模风电接入后电网的安全稳定运行，风电接入后的电网运行控制技术越来越重要，电网的稳定控制技术、运行控制技术、优化调度技术以及风电与电网的协调控制技术将成为风电并网控制技术中的关键技术[2,3]。 [1] 计崔. 大型风力发电场并网接入运行问题综述[J]. 华东电力, 2008, 36(10): 71-73. [2] 耿华, 杨耕, 马小亮. 并网型风力发电机组的控制技术综述[J]. 电力电子技术, 2007, 40(6): 33-36. [3] 王伟胜, 范高锋, 赵海翔. 风电场并网技术规定比较及其综合控制系统初探 [J]. 电网技术, 2007, 31(18): 73-77.

风电并网对电力系统的影响

风电并网对电力系统的影响发表时间：2017-12-11T17:26:36.300Z 来源：《电力设备》2017年第23期作者：崔强谷岩刘志明[导读] 摘要：由于风速具有波动性和间歇性，风力发电具有较强的不确定性。为了确保电力系统的安全、稳定运行，研究风电并网对电力系统的影响是非常必要的。（新疆新能源（集团）有限公司 830011）摘要：由于风速具有波动性和间歇性，风力发电具有较强的不确定性。为了确保电力系统的安全、稳定运行，研究风电并网对电力系统的影响是非常必要的。本文分析了风电并网对电力系统的影响，之后提出了解决问题的措施，以供参考。关键词：风电并网；电力系统；影响；措施随着现代工业的飞速发展和化石能源的日趋枯竭，能源和环境问题日益严峻，风电作为一种可再生的绿色能源，已成为世界上发展最快的可再生能源。我国风力发电建设进入了一个快速发展的时期，大规模的风力发电必须要实现并网运行。风电场接入电力系统的分析是风电场规划设计和运行中不可缺少的内容，是风力发电技术的三大课题之一。随着风电场容量在系统中所占比例的增加，风电场对系统的影响越来越显著。因此，必须深入研究这些影响，确保电力系统的安全、稳定运行。 1 风电并网对电力系统的影响 1.1 风电并网对系统稳定性的影响一方面，风电并网引起的稳定问题主要是电压稳定问题。风力发电随风速大小等因素而变化，同时由于风能资源分布的限制，风电厂大多建设在电网的末端，网架结构比较薄弱，所以在风电并网运行时必然会影响电网的电压质量和电网的电压稳定性。同时大型风电厂的风力发电机几乎都是异步发电机，在其并网运行时需从电力系统吸收大量无功功率，增加电网的无功负担，有可能导致小型电网的电压失稳。另一方面，风电并网改变了配电网的功率流向和潮流分布，这是既有的电网在规划和设计时未曾考虑的。因此，随着风电注入功率的增加，风电场附近局部电网的电压和联络线功率将超出安全运行范围，影响系统的稳定性。随着各地风力发电的蓬勃发展，风电场的规模不断扩大，风电装机容量在系统中所占的比例不断增加，风电输出的不稳定性对电网的功率冲击效应也不断增大，对系统稳定性的影响就更加明显。情况严重时，将会使系统失去动态稳定性，导致整个系统瓦解。 1.2 风电并网对系统运行成本的影响风力发电的运行成本与火电机组相比很低，甚至可以忽略不计。但是风力发电的波动性和间歇性使风电场的功率输出具有很强的随机性，目前的预报水平难以满足电力系统实际的运行需要。为了保证风电并网后系统运行的可靠性，需要在原有运行方式基础上，额外安排一定容量的旋转备用，以维持电力系统的功率平衡与稳定。可见风电并网对整个电力系统具有双重影响：一方面分担了传统机组的部分负荷，降低了电力系统的燃料成本，另一方面又增加了电力系统的可靠性成本。 1.3 风电并网对电网频率的影响当风速大于切入风速时，风电机组启动挂网运行；当风速低于切入风速时，风电机组停机并与电网解列。当风速大于切出风速时，为保证安全，风电机组必须停机。因此，受风速变化的影响，风电机组的出力也随时变化，一天内可能有多次启动并网和停机解列。风电场不稳定的功率输出会给电网的运行带来许多问题。如果风电容量在电网总装机容量中所占比例很小，风电功率的注入对电网频率影响甚微。但是，当风电场与其他发电方式的电源组成一个小型的孤立电网时，可能会对孤立系统的频率造成较大影响。随着电网中风力发电装机容量所占的比例逐步提高，大量风电功率的波动增大了系统调频的难度，而系统频率的变化又会对风电机组的运行状态产生影响。 1.4 风电并网对电能质量的影响风能资源的不确定性和风电机组本身的运行特性使风电机组的输出功率是波动的，可能影响电网的电能质量，如电压波动和闪变、电压偏差以及谐波等。电压波动及闪变，源于波动的功率输出。由风速动力特性诱发的有功功率波动取决于当地的风况和湍流强度，频率不定；风电机组输出功率的波动主要由风速快变、塔影效应、风剪切、偏航误差等因素引起，其波动频率与风力机的转速有关。固定转速风电机组引起的闪变问题相对较为严重，某些情况下已经成为制约风电场装机容量的关键因素。风电给系统带来谐波的途径主要有两种：一种是风力发电机本身配备的电力电子装置可能带来谐波问题；另外一种是风力发电机的并联补偿电容器可能和线路电抗发生谐振。电压偏差问题属于电网的稳态问题。大幅度波动的风速引起风电机组出力波动较大，所以风电功率的波动导致电网内某些节点电压偏差超出国家标准规定的限值。发电机本身产生的谐波是可以忽略的，谐波电流的真正来源是风电机组中的电力电子元件，谐波干扰的程度取决于变流装置以及滤波系统的结构状况，而且与风速大小相关。对于固定转速风电机组，在持续运行过程中没有电力电子元件的参与，几乎不会产生谐波电流。实际需要考虑谐波十扰的是变速恒频风电机组，就是因为运行过程中变速恒频风电机组的变流器始终处于工作状态。 2 改善风电并网影响的措施 2.1 利用静止无功补偿器和超导储能装置改善系统稳定性静止无功补偿器可以快速平滑地调节无功补偿功率的大小，提供动态的电压支撑，改善系统的运行性能。将静止无功补偿器安装在风电场的出口，根据风电场接入点的电压偏差量来控制静止无功补偿器补偿的无功功率，能够稳定风电场节点电压，降低风电功率波动对电网电压的影响。具有有功和无功功率综合调节能力的超导储能装置，代表了柔性交流输电系统的新技术方向，将超导储能装置用于风力发电可实现对电压和频率的同时控制。超导储能装置能灵活地调节有功和无功功率，为系统提供功率补偿，跟踪电气量的波动。在风电场出口安装超导储能装置装置可充分利用其综合调节能力，降低风电场输出功率的波动，稳定风电场电压。超导储能装置是一种有源的补偿装置，与静止无功补偿器相比，其无功功率补偿量对接入点电压的依赖程度小，在低电压时补偿效果更好。 2.2 利用源滤波器、动态电压恢复器改善电能质量源滤波器、动态电压恢复器装置的主要功能是抑制电压波动和闪变。

风力发电对电力系统运行的影响

风力发电对电力系统运行的影响摘要:风力发电作为一种绿色能源有着改善能源结构，经济环保等方而的优势，也是未来能源电力发展的一个趋势，但风力发电技术要具备与传统发电技术相当的竞争力，还存在一些问题有待解决，本文从风力发电对电力系统的影响入手，总结了风电网并入电网主要面临的一些技术问题，如风力发电场的规模问题，对电能质量的影响，对稳定性的影响，对保护装置的影响等;然后针对这此技术问题，综合比较了各国研究和工程技术人员在理论和实际运行方面的相关解决方案，指出各方案的优缺点，期待更加成熟的风力发电技术的形成，以建设我国具有自主产权的风电产业。关键词:风力发电，电能质量，稳定性，解决方案 0引言能源是推动社会进步和人类赖以生存的物质基础。目前，全球能源消耗速度逐年递增，大量能源的消耗，已带来十分严重的环境问题，如气候变暖、生态破坏、大气污染等，并且传统的化石能源储量有限，过度的开采利用将加速其耗竭的速度。在中国由于长期发电结构不合理，火电所占比例过大，由此带来了日益严重的燃料资源缺乏和环境污染问题。对于可再生能源的开发和利用变得颇为急切。在各种可再生能源利用中，风能具有很强的竟争力。风能发电在技术上日趋成熟，商业化应用不断提高，是近期内最具有大规模开发利用前景的可再生资源。经济性方面，风力发电成本不断降低，同时常规能源发电由于环保要求增高使得成本进一步增加;而且随着技术的进步，风力发电的成本将有进一步降低的巨大潜力。我国的海洋和陆地风能资源很丰富，江苏位于东南沿海，海上风能资源有很大的开发潜力。江苏省如东县建设了我国第一个风电场特许权示范项目。该项目是国内迄今为止最大的风电场项目，其一期建设规模为100MW，单机容量1MW，100台风机，全部采用双馈感应发电机。江苏省盐城也正在准备建风电场，但目前江苏乃至全国的风力发电技术都还不成熟。大规模的风力发电必须要实现并网运行。风电场接入电力系统的分析是风电场规划设计和运行中不可缺少的内容，是风力发电技术的三大课题之一(其余两项为风能储量调查与风力发电机组技术)。尽管欧美的风电大国对风力发电的建设和运行已经有一些实际经验和技术规定，但由于和我国电网结构的实际情祝差别很大，并不能完全适合我国的情况。本文主要介绍风力风电并网对电力系统的影响。 1风力发电对电力系统的影响风力发电在电力中的比例逐年增加，而在风力资源丰富地区，电网往往较弱，风力发电对电网间的影响也是应该考虑的问题。风电场并入电网主要会面临以下一些技术问题：风力发电场的规模问题，对电能质量的影响，对稳定性的影响，对保护装置的影响等。 1.1风力发电场的规模问题目前，我国正在进行全国电网互联，电网规模日益增大。对于接入到大电网的风电场，其容量在电网总装机容量中占的比例很小，风电功率的注入对电网频率影响甚微，不是制约风电场规模的主要问题。然而，风能资源丰富的地区人口稀少，负荷量小，电网结构相对薄弱，风电功率的注入改变了电网的潮流分布，对局部电网的节点电压产生较大的影响，成为制约风电场规模的重要问题。风力发电的原动力是自然风，因此风电场的选址主要受风资源分布的限制，在规划建设风电场时，首先要考虑风能储量和地理条件。然而风力资源较好的地区往往人口稀少，负荷量小，电网结构相对薄弱，风电功率的注入改变了局部电网的潮流分布，对局部电网的电压质量和稳定性有很大影响，限制了风电场接入系统的方式和规模。另外风力发电的原动力是不可控的，它是否处于发电状态以及出力的大小都决定于风速的状况，风速的不稳定性和间歇性决定了风电机组的出力也具有波动性和间歇性的特点。在现有的技术水平下风力发电还无法准确预报，因此风电基木上是不可调度的。从电网的角度看，并网运行的风电场相当于一个具有随机性的扰动源，对电网的可靠运行造成一定的影响。由此可见，确定一个给定电网最大能够承受的风电注入功率成为风电场规划设计阶段迫切需要解决的问题。 1.2对电能质量的影响风资源的不确定性和风电机组本身的运行特性使风电机组的输出功率是波动的，可能影响电网的电能质量，如电压偏差、电压波动和闪变、谐波以及周期性电压脉动等。电压波动和闪变是风力发电对电网电能质量的主要负面影响之一。电压波动的危害表现在照明灯光闪烁、电视机画面质量下降、电动机转速不均匀和影响电子仪器、计算机、自动控制设备的正常工况等。影响风力发电产生波动和闪变的因素有很多：随着风速的增大，风电机组产生的电压波动和闪变也不断增大。并网风电机组在启动、停止和发电机切换过程中也产生电压波动和闪变。风电机组公共连接点短路比越大，风电机组引起的电压波动和闪变越小。另外，风电机组中的电力电子控制装置如果设计不当，将会向电网注入谐波电流，引起电压波形发生不可接受的畸变，并可能引发由谐振带来的潜在问题。异步电机作为发电机运行时，没有独立的励磁装置，并网前发电机本身没有电压，因此并网时必然伴随一个过渡过程，流过5~6倍额定电流的冲击电流，一般经过几百毫秒后转入稳态。风力发电机组与大电网并联时，合闸瞬间的冲击电流对发电机及电网系统安全运行不会有太大影响。但对小容量的电网而言，风电场并网瞬间将会造成电网电压的大幅度下跌，从而影响接在同一电网上的其他电器设备的正常运行，甚至会影响到整个电网的稳定与安全。 1.3对稳定性的影响风力发电通常接入到电网的末端，改变了配电网功率单向流动的特点，使潮流流向和分布发生改变，这在原有电网的规划和设计时是没有预先考虑的。因此，随着风电注入功率的增加，风电场附近局部电网的电压和联络线功率将会超出安全范

风电场接入电力系统技术规定

《风电场接入电力系统技术规定》全文所属分类: 新闻资讯来源: 国家标准化管理委员会更新日期: 2012-09-20 前言本标准根据国家标准化管理委员会下达的国标委综合【2009】93号《2009年第二批国家标准计划项目》标准计划修订。本标准与能源行业标准《大型风电场并网设计技术规范》共同规定了风电场并网的相关技术要求，能源行业标准规定了大型风电场并网的设计技术要求，本标准规定了风电场并网的通用技术要求。本标准规定了对通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场的技术要求。本标准实施后代替GB/Z 19963-2005。本标准由全国电力监管标准化技术委员会提出并归口。本标准主要起草单位：中国电力科学研究院。本标准参加编写单位：龙源电力集团股份有限公司，南方电网技术研究中心，中国电力工程顾问集团公司。本标准主要起草人：王伟胜，迟永宁，戴慧珠，赵海翔，石文辉，李琰，李庆，张博，范子超，陆志刚，胡玉峰，陈建斌，张琳，韩小琪。风电场接入电力系统技术规定 1 范围本标准规定了风电场接入电力系统的技术要求。本标准适用于通过110(66)kV及以上电压等级线路与电力系统连接的新建或扩建风电场。对于通过其他电压等级与电力系统连接的风电场，可参照执行。 2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 12325-2008 电能质量供电电压偏差 GB/T 12326-2008 电能质量电压波动和闪变 GB/T 14549-1993 电能质量公用电网谐波 GB/T 15945-2008 电能质量电力系统频率偏差 GB/T 15543-2008 电能质量三相电压不平衡 GB/T 20320-2006 风力发电机组电能质量测量和评估方法 DL 755-2001 电力系统安全稳定导则 DL/T 1040-2007 电网运行准则 SD 325-1989 电力系统电压和无功电力技术导则 3 术语和定义下列术语和定义适应于本文件。 4、风电机组wind turbine generator system; WTGS 将风的动能转换为电能的系统。
