价铬钝化剂的主要成分及工艺
三价铬钝化剂的主要成分及工艺
长期以来，电镀及表面处理后的钝化一直是采用六价的铬酸盐钝化，但六价铬毒性大，又是致癌物质，严重污染环境，随着人们对环境保护意识的增强，六价铬的应用已逐渐受到严格控制，因此，人们研究和开发了三价铬钝化剂应用于生产，并取得了良好的效果。
三价铬的毒性大概是六价铬的1%，用三价铬钝化，可大大降低对环境的污染。用三价铬钝化成本低，工艺简单，容易维护，能得到各种颜色，且具有较好的耐蚀性能。
三价铬钝化剂的主要成分和工艺：
1，成膜剂：是三价铬化合物，如卤化物、硫酸盐、硝酸盐、醋酸盐等。
2，氧化剂：常用的氧化剂有硝酸盐、高锰酸盐等。在钝化过程中能和锌、铬生成氧化物隔离层。使成膜速度加快，增加膜层厚度。
3，络合剂：能与三价铬离子形成较稳定的络合物，有铵盐、醋酸盐、草酸盐、有机羧酸盐等。
4，活化金属离子：钴、镍、钼等金属混合物等，提高钝化膜的耐蚀性。
5，无机酸或盐：需加入一定量的无机酸或盐，如硫酸、硝酸及其盐类，使钝化剂能保持一定的PH值，保证钝化反应的正常进行。
6，湿润剂：如十二烷基硫酸钠等，使得钝化膜层均匀细致。
镀锌--硝酸出光--三价铬钝化--封闭--干燥#(略水洗)
钝化条件：PH值：，温度：20-50度，时间：6-50秒。
无铬钝化剂907使用说明书
Q-907无铬本色钝化剂 简介：Q-907无铬皮膜剂是一种完全不含铬的环保产品，它能够处理铝及其合金，包括 压铸件，广泛地应用于各种工业领域（汽车，航空，电子设备，建筑行业，白色家用电器等），可以在金属表面产生一种无定型的膜层，该膜层与涂装有很好的结合力并具有优良的抗腐蚀性能。 特点：Q-907膜层是没有颜色的。 由于整个工艺过程中不含六价铬，所以本药剂可以大大减轻废水处理的负荷，降低废弃物的产生量。 不含有毒物质，产品没有危险性。 适用于所有型号的铝合金，与所有种类的涂料相匹配。 喷淋或浸渍都可使用。 化学品 Q-907A 配槽剂 Q-907N PH 值调整剂 处理条件 浓度（%） 3.0～8.0 PH 2.5～3.5 温度（℃） 5.0～30.0 时间（分） 0.5～3.0 配槽数据 Q-907 可用自来水配槽，如条件允许，建议用纯水配槽，可延长槽液使用寿命。 每1000 升槽体积添加 ①Q-907A 配槽剂30～80kg,并搅拌。 ②然后缓慢加入添加剂Q-907N,并搅拌，把PH 调整到2.5-3.5。 注：Q-907N 添加时要缓慢，可分多次加入，最好用pH 计实时监控pH 值的变化。 槽液管理 随着加工处理的进行，槽液的浓度、pH 值都会产生变化。所以要定期对浓度、pH 值进行测定，保证维持在规定的变化范围内。 典型工艺 碱性脱脂—水洗—水洗—表调（酸洗）—水洗—纯水洗—ST-ND302 膜层处理—纯水洗—纯水洗—干燥 涂层外观 Q-907处理的铝件呈无色；
设备要求 所有接触到Q-907 的设备均要求用不锈钢(304 或316)或用内衬为耐氟化物的硬PVC 或PE。注：不可使用铸铁槽体！ 劳动和环境保护 运输，使用和废水处理时必须遵守法律规定，更多的产品信息请查阅产品安全数据单。
如何配制电镀锌三价铬钝化液
怎样配制电镀锌三价铬钝化液 一：配方组成 1.1 三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬 1.2 络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。1.3 氧化剂：硝酸根离子。 1.4 其它金属离子 目的是为了提高耐蚀性并调整钝化膜的颜色。用的最多的有钴、镍及一些稀土元素。 1.5 其它阴离子 与金属离子的性质差不多，也是一种成膜促进剂。二：钝化原理 水溶液中Cr3+通常都以[Cr （H2O ）6］3+存在，水的络合能力很弱，在发生钝化反应时，体系不稳定，因此需要一些相对较强的络合剂。这与电镀添加剂的本质基本相同。加入络合剂后，铬离子以以下结构式存在： [Cr(H2O)6-XFX](3-X)+ 0≤X ≤3或 [Cr(H2O)6-2X(C2O4)2X](3-2X)+ 0≤X ≤1.52.1 金属锌在氧化剂硝酸的作用下溶解为锌离子。 Zn+H+--àZn2++H2 2.2由于H+的消耗，使金属的表面pH 升高 2.3随着pH 升高，络合离子稳定降低，解离出的氢氧根离子进攻络合离子，使铬离子及溶液中的锌离子形成Cr(OH)3和Zn(OH)2，沉淀在锌表面上形成钝化膜；同时，作为络合剂的C2O42－也被解离出来与Co2+形成不溶性的C2O4Co 沉淀在钝化膜表面。C2O4Co 是非晶态的固体，其能极大的提高钝化膜的抗蚀性能。这样反复进行，真到钝化膜生长起来。当然，钝化膜的成份并不只是这么简单，到目前为止，还没有一个定论，但这只是科学家的事。 三．配方设计 3.1 一度市场上卖的很火的兰白钝化粉配方研究CrCl3 8~12g/L NaF 6g/L HNO36ml/L 这个配方主要特点：蓝度高，光亮好，发蓝速度快。但其盐雾效果极差，只适合低端市场。 这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。使用过的朋友应该能充分感受其中的痛苦。 这是因为：在些配方中氟离子起络合和发蓝作用。由于氟离子对铬的络合作用相对较强，在放置一段时间后，氟离子与铬完全络合，工作液中完全没有氟离子的存在，因此就达不到发蓝的效果。 这点可以从其工作液在工作或放置一段时间后，pH 值反而降低来证明。因为氢氟酸属弱酸，在水溶液中的解离度不高。但氟与铬形成络合离子后，氢离子被释放出来，从而降低了工作的PH 值。HF ＋Cr3+à[Cr(H2O)6-XFX](3-X)+＋H ＋ 、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标等，要求技术交底。管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行 高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况 ，然后根据规范与规程规定，制定设备调试高中资料试卷方案。 、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
无铬钝化液配方成分分析-钝化原理及工艺指标控制
无铬钝化液配方成分分析，钝化原理及工艺指标控制 导读：本文详细介绍了无铬钝化液的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。 无铬钝化液广泛应用金属材料表面处理，禾川化学引进国外配方破译技术，专业从事钝化液成分分析、配方还原、研发外包服务，为钝化液相关企业 提供一整套配方技术解决方案。 一．背景 一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫钝化。金属由于介质的作用生成的腐蚀产物如果具有致密的结构，形成了一层薄膜（往往是看不见的），紧密覆盖在金属的表面，则改变了金属的表面状态，使金属的电极电位大大向正方向跃变，而成为耐蚀的钝态。如Fe→Fe＋＋时标准电位为－0.44V，钝化后跃变到＋0.5～1V，而显示出耐腐蚀的贵金属性能，这层薄膜就叫钝化膜。铝合金表面的化学转化膜工艺大体可以分为两种: 一种是铬酸盐钝化处理法，一种是非铬酸盐钝化处理法虽然铬酸盐钝化处理具有许多优越之处，但是由于（Cr）毒性高，易致癌，对环境污染大，许多国家已经严格限制铬酸盐的使用与排放，并且随着欧盟指令的生效使得铬酸盐在金属表面处理中的使用受到极大的限制因此，研制新型无铬钝化工艺取代传统铬酸盐钝化十分必要。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！
钝化液配方分析
钝化液配方分析 镀锌是电镀行业中的一个大品种,广泛用于钢铁的防腐。由于镀锌层在空气中,尤其是潮湿环境中易被腐蚀和形成灰暗物,因此钢板镀锌后都必须要进行钝化处理。镀锌后进行钝化处理不仅可以提高零部件表面的耐蚀性能及使用寿命,改进涂层与基体金属的结合力,而且还能增加零部件表面的装饰性。目前国内的金属表面处理工业进行钝化处理时,一般常采用高浓度或中浓度的铬酸盐溶液进行镀锌层的钝化,来提高镀层的耐蚀性能。但铬酸盐极毒,会产生六价铬污染对环境和人们的身体健康造成严重伤害。三价铬毒性低,在许多方面有着类似于六价铬的特性,受到了广泛的关注,三价铬钝化将成为最有可能被接受的替代品,最新的三价铬钝化性能已经达到甚至超过传统六价铬钝化工艺性能,赋予零部件表面绚丽多彩的外观,满足各行业对产品耐蚀性和外观美观性要求的不断提高,各种色彩的钝化膜如蓝白色、军绿色、黑色等赢得了用户的青睐 镀锌作为钢铁件的主要防蚀镀层，在电镀加工量中位居榜首。除因加工单价相对较低外，钢铁件上的锌镀层为极性镀层，当受潮而发生电化学腐蚀时，锌先腐蚀而使钢铁基体受到保护。但锌本身为两性经书，既不耐酸也不耐碱，在大气中很易生成碱式碳酸锌腐蚀物而长白斑、白灰甚至白毛。镀锌后再进行钝化处理,能不同程度地提高抗蚀力,延长锌本身腐蚀的时间。故电镀锌后无例外地要做钝化处理。钝化还有赋予镀层不同色彩、色调及提高其上油漆层附着力等功能。锌层最终抗蚀力取决于以下几个因素： (1)镀层厚度。可供牺牲腐蚀的锌越多,抗蚀性越耐久。热镀锌层厚度难低于300 m,而电镀锌仅( 5- 25) m,故热镀锌即使不经钝化,抗蚀力也很好,但加工成本高、色调单一。 (2)锌层纯度。镀锌层纯度越高,自身形成微电池腐蚀越小,越结实!而不易牺牲。纯度依氰化镀锌、碱性锌酸盐镀锌、微酸性氯化物镀锌次序而下降,后者最差。故在某些军品、电器产品、汽摩产品上禁用氯化物镀锌。 (3)镀锌后钝化的好坏。优良的六价铬彩钝比白钝抗生白锈时间要长数倍。经烘干老化的、钝化后再作封闭处理的又比钝化后不作封闭 钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30
三价铬钝化原理与基础配方
一、钝化机理 三价铬钝化膜的形成机理类似于六价铬钝化, 但是不包括六价铬还原成三价铬这一步骤。首先是在酸性介质中锌被氧化剂氧化并与三价铬形成锌铬氧 化物, 同时消耗酸使得接触界面的pH 升高, 然后在pH 增大的情况下三价铬化合物在表面析出, 形成一层由锌铬氧化物组成的胶状膜。可用以下步骤表示: 锌的溶解: Zn+ 2H+ = Zn2+ + H2 或4Zn+ NO3- + 9H+ =4Zn2+ + NH3 + 3H2O 膜的形成: Zn2+ + xCr(Ⅲ) + yH2O =ZnCr x O y+2yH+ 二、配方组成 三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬 络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。 氧化剂：现在主要用硝酸根离子。 其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。用的最多的有钴、镍及一些稀土元素。当锌层中含有镍、铁等金属时, 则可能得到黑色的钝化膜, 如Bishop 等人使用三价铬- 磷酸体系在含有镍的锌合金中得到了黑色的钝化膜。 其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。 三．配方设计 一度市场上卖的很火的兰白钝化粉配方研究 CrCl3 8~12g/L NaF 6g/L HNO3 6ml/L
这个配方主要特点：蓝度高，光亮好，发蓝速度快。但其盐雾效果极差，只适合低端市场。 这一配方还有一致命缺陷，在使用或放置一段时间后，就不能用。使用过的朋友应该能充分感受其中的痛苦。 这是因为：在些配方中氟离子起络合和发蓝作用。由于氟离子对铬的络合作用相对较强，在放置一段时间后，氟离子与铬完全络合，工作液中完全没有氟离子的存在，因此就达不到发蓝的效果。 这点可以从其工作液在工作或放置一段时间后，pH值反而降低来证明。因为氢氟酸属弱酸，在水溶液中的解离度不高。但氟与铬形成络合离子后，氢离子被释放出来，从而降低了工作的PH值。 HF＋Cr3+à[Cr(H2O)6-X F X](3-X)+＋H＋ 因此，产家配套了发蓝粉（氟化铵），提供氟离子，并适当提高工作液PH值。 现提供两个蓝白配方 配方一： Cr2(SO4)36H2O 7g/L CoSO47H2O 2.5g/l NaNO3 4g/L NH4Cl 1g/L 硝酸调PH值到，钝化时间20~40秒。 配方二： Cr(NO3)39H2O 120g/L 草酸40g/L 柠檬酸25g/L
无铬钝化
铝合金无铬钝化工艺及性能研究 来自知网 收藏引用 作者 訾赟 摘要 使用最广泛的铝合金钝化处理技术是铬酸盐钝化,但传统铬酸盐钝化膜仍存在着环境方面的不足,研制性能优良的无铬钝化膜具有重要的理论和实际意义。本文主要研究了LY12铝合金表面的锆酸盐钝化工艺,通过单因素实验、正交优化等方法确定了锆酸盐钝化中高锰酸钾-氟锆酸钾钝化和双氧水-氟锆酸钾钝化的最佳工艺。研究表明,高锰酸钾-氟锆酸钾钝化的最佳工艺 为:KMnO_4含量5.0g/L,K_2ZrF_6含量3.0g/L,pH值2.2,温度50℃,时间60s;双氧水-氟锆酸钾钝化的最佳工艺为:H_2O_2浓度45ml/L,K_2ZrF_6含量5.0g/L,pH值3.0,温度50℃,时间90s。通过电化学性能测试和中性盐雾实验对锆酸盐钝化膜的耐蚀性进行研究,其结果表明双氧水-氟锆酸钾钝化膜的耐蚀性要比高锰酸钾-氟锆酸钾钝化膜的耐蚀性有很大提高,双氧水-氟锆酸钾钝化膜显著提高了铝合金的抗腐蚀能力。采用SEM、EDS对锆酸盐钝化膜进行分析,结果表明,高锰酸钾-氟锆酸钾钝化膜的膜层表面吸附着颗粒状的氧化物,并且有明显的凹陷存在,钝化膜由Al、O、Mn、Zr等元素组成。双氧水-氟锆酸钾钝化膜的整个膜层表面都分布着不均匀的皲裂纹,整体类似于“干枯河床”状,同时还呈现出多孔的蜂窝结构,钝化膜由Al、O、Zr等元素组成。通过电化学性能测试、中性盐雾实验和SEM表面形貌分析对不同的后处理工艺进行筛选,确定了氟-镍+沸水双重后处理工艺。并与未经过后处理的钝化膜进行对比,结果表明钝化膜经过后处理可以有效地改善膜层的表面形貌,提高膜层的耐腐蚀性能。将锆酸盐钝化膜与铬酸盐钝化膜进行氟-镍+沸水双重后处理,通过电化学性能测试和中性盐雾实验对不同钝化膜的耐蚀性进行对比研究,其结果表明锆酸盐钝化膜中的双氧水-氟锆酸钾钝化膜的耐蚀性优于高锰酸钾-氟锆酸钾钝化膜的耐蚀性,与铬酸盐钝化膜的耐蚀性相接近。 收起 出版源 《沈阳理工大学》, 2011 铝合金无铬纯化的工艺及机理研究 来自知网
三价铬钝化原理
本人从事三价铬钝化研究多年，感于目前市面上对其配方的保密过严，严重阻碍国内对三价铬钝化的认识与研究，现介绍一些入门知识，并公布一些简单配方，希望能满足论坛各位仁兄的求知欲。 一：配方组成 1.1三价铬离子（主成膜剂）：硫酸铬、硝酸铬、氯化铬 1.2络合剂（产品稳定剂）：各大生产商所使用的络合剂不外乎两体系三种原料：有机酸体系－草酸、柠檬酸（通常所用的紫红色药水都是这个体系）；氟体系－氟化钠，氟化铵，氟化氢铵（通常所用的绿色透明药水都是这个体系）。 1.3氧化剂：硝酸根离子。 1.4其它金属离子目的是为了提高耐蚀性并调整钝化膜的颜色。用的最多的有钴、镍及一些稀土元素。 1.5其它阴离子与金属离子的性质差不多，也是一种成膜促进剂。 二：钝化原理 水溶液中Cr3+通常都以[Cr（H2O）6］3+存在，水的络合能力很弱，在发生钝化反应时，体系不稳定，因此需要一些相对较强的络合剂。这与电镀添加剂的本质基本相同。加入络合剂后，铬离子以以下结构式存在： [Cr(H2O)6-XFX](3-X)+ 0≤X≤3或 [Cr(H2O)6-2X(C2O4)2X](3-2X)+ 0≤X≤1.5 2.1金属锌在氧化剂硝酸的作用下溶解为锌离子。
Zn+H+--àZn2++H2 2.2 由于H+的消耗，使金属的表面pH升高 2.3 随着pH升高，络合离子稳定降低，解离出的氢氧根离子进攻络合离子，使铬离子及溶液中的锌离子形成Cr(OH)3和Zn(OH)2 ，沉淀在锌表面上形成钝化膜；同时，作为络合剂的C2O42－也被解离出来与Co2+形成不溶性的C2O4Co沉淀在钝化膜表面。C2O4Co是非晶态的固体，其能极大的提高钝化膜的抗蚀性能。 这样反复进行，真到钝化膜生长起来。当然，钝化膜的成份并不只是这么简单，到目前为止，还没有一个定论，但这只是科学家的事。 三．配方设计 3.1一度市场上卖的很火的兰白钝化粉配方研究 CrCl3 8~12g/L NaF 6g/L HNO3 6ml/L 这个配方主要特点：蓝度高，光亮好，发蓝速度快。但其盐雾效果极差，只适合低端市场。
最新铜材无铬钝化剂MS0407说明书
目前随着环保要求的提高，铜材加工方面使用的药水的环保要求也提高了，现在要求使用环保型铜钝化液，该类型的钝化液中不含有毒重金属，不含氮磷钾等污染物。螺栓、螺母、垫片、容器、铰链、铆钉、罩、盖、支架、齿轮等各种结构件制造领域经常会用到黄铜、紫铜，但是在处理加工过程中往往都会遇到铜不好抛光、容易变色的情况。特别是无氧铜氧化变色后，会导致其电阻变大，影响其导电功能等，下面给大家介绍一款环保型铜钝化液Q136##356&&2063 一、产品简介 铜材无铬钝化剂MS0407是我司为提高铜制品的抗腐蚀能力而开发的一款新型专利产品。 本产品采用环保、无毒的咪唑啉类杂环化合物并添加多种机膦酸和醇类物质复合而成，不含铬等有毒害物质、外观微浊并有细腻泡沫。本品对经过各种清洗、酸洗或抛光处理后的各种铜材及铜镀层有较强的抗蚀作用，尤其对提高铜材在湿热盐雾环境的耐蚀能力效果十分显著。和传统产品相比，本品安全无毒害，耐蚀性能提高至少6~12倍。 二、特性与优点 本产品具有以下优点： 1、符合RoHS环保要求，不含有重金属，易生物降解有利于减少环境污染； 2、本品性能稳定，药剂可重复使用，处理成本仅为防锈油的1/3； 3、钝化成膜致密，耐蚀性极佳，纯铜可通过中性盐雾＞48小时测试； 4、处理后的产品可保持2年以上不变色。 三、技术指标 凯盟铜材无铬钝化剂MS0407典型数据测试标准 密度（25℃） 1.00±0.05比重计 外观乳白色液体目视 pH值9~10精密PH试纸 四、开槽方法与工艺条件 五、工艺流程
清洗或抛光后工件---MS0407钝化处理—流动清水漂洗（1-3次）—泡纯水—烘干或晾干 如果工件有更高的耐蚀要求，可配合使用我司铜材封闭剂，效果更佳 六、使用方法 1、经过除油或抛光后的工件用流动清洗多次冲洗，应尽可能避免将其它脏物带入钝化池 中。由于大多数的抛光液均含有酸性成份，因此抛光后的工件一定要冲洗充分，否则一旦把酸带入钝化液中，会引起钝化膜层溶解，从而起不到钝化防护的作用。所以，如有必要抛光后的工件可先用0.2~0.5%的Na2CO3溶液中和后再进行钝化。 2、本产品常温使用,处理时间大于5分钟.如果盐雾要求较高的情况,可适当延长处理的 时间（15分钟）,这样钝化效果会更好。 3、经过上述处理后的工件,用流动清水反复冲洗1~2次,再用纯水漂洗后甩干水珠,用低 于80℃的温度烘干即可。 七、钝化性能（样品以紫铜为例、数据仅供参考） 八、槽液维护 本品在使用过程中，防止工件带入大量水和酸液改变钝化液的酸碱度；随着处理的工件量的不断增加，药剂中的有机成份亦有一定的损耗，根据研究我们建议，使用一段时间后及时补加新液来维持药水的稳定性。 九、注意事项 ·本品对酸碱比较敏感，因此使用过程中严防酸碱类物质混入本品中引起溶液报废。·本品在不清洁的工件表面不能形成良好的钝化膜，因此处理前面将工件表面附着的油脂、异物和污垢彻底清除干净，方能进行钝化处理。 十、健康与安全 根据资料显示,本产品在使用过程中应避免与皮肤和眼睛接触。如接触应及时用大量清水冲洗干净，严重者及时送医治疗。 本产品在使用过程中要严格遵循物质安全数据表(MSDS)提供的指引.除指定的用途外,本品不应用于其它用途.如需处理用过的产品,请注意保护环境. 十一、废水处理 ·清洗工件表面后，所排出的酸水溶液，为了环保，请使用者将废水集合水池，然后用醋酸中和在PH值7~8时排放。

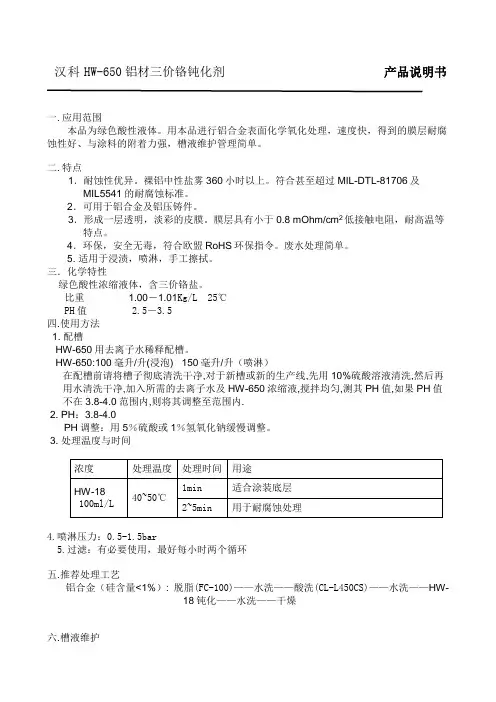

三价铬钝化工艺规范
三价铬钝化工艺的规范准则 ? ? 自从上个世纪七十年代以来，六价格钝化膜的替代选择就已存在。一些替代选择是基于毒性较小的三价铬化合物，而且主要局限于性能低的亮蓝型涂膜。由于这些替代镀液的配制价格相对低廉，因而维护/故障处理都不存在问题，而且这些镀液更换（倾倒）较频繁。 ? ? 在过去的几年里，业界对不含六价格工艺的兴趣日益增加。部分原因是由于新颁布的废旧汽车（ELV）指令和废旧电子电器设备指（ WEEE）令，这些指令要求在欧洲销售的汽车和电子零件不能再含有六价铬。 ? ? 此外，人们正在寻找仅通过三价铬转镀膜就能达到的强化的性能特性。现在，要求钝化膜必须提供较高的腐蚀保护性、耐热冲击性、染料和面涂吸收特性（同时保持外面的美观）以及成本有效性。因此，正确的配制、维护和故障处理技术已经变得极为重要。 ? ?下面介绍影响三价铬转镀膜性能的一些常见因素和一些鲜为人知的因素以及故障处理方案。介绍内容包括：钝化时间、温度和浓度的影响；溶液搅拌；溶液的pH值；金属污染；镀层厚度；预浸镀溶液（出光液）；水的质量；烘干温度。 ? ?常见的因素 ? ?三个[度“T”] ? ? 在金属精饰操作中最广为了解的三个因素被称为三个[度“T”]：时间长度、温度和浓度。正像大多数工艺方案一样，必须将这些因素（变量）紧密地控制在具体的参数范围内，才能获得理想质量的表面。 ? ?时间长度 ? ? 正确的沉浸时间是钝化工艺中最重要的一个变量。当镀锌工件沉浸在钝化溶液中，金属被溶解，并生成转镀膜。溶液与电镀工件接触时间越长，发生转镀的机会也越多，而且在大多数情况中会导致较厚的钝化膜。 ? ? 三价铬钝化液生成转镀膜的速度一般比六价铬钝化的慢。因此，对于一个厚膜转镀工艺需要60秒或以上的沉浸时间就一点也不奇怪了。这样，设备、过程周期等必须能够适应比过去更长的沉浸时间。 ? ? 沉浸时间太短，会导致钝化膜厚度不够，因而使腐蚀保护性差。沉浸时间太长将导致过度消耗镀层，同样也使腐蚀保护性差。与六价铬不同，你通常不能通过简单的视察来确定转镀膜厚度。所以，操作工必须在过程中一直监控沉浸时间。 ? ? 在工件一进入处理溶液时转镀膜就开始形成，而且直到工件进入第一个漂洗池时才停止形成转镀膜。只要钝化液与被镀金属保持着接触，锌就持续溶解且转镀膜持续生成。当这个过程发生在实际的工艺池外面时，那么过程的进行就没有利用到热、搅拌以及工件界面上的正确的溶液转移。因而生成质量差的转镀膜。为了尽可能减少这种情况，停留时间特别是钝化池和第一个漂洗池之间，应保持尽可能短的停留时间。 ? ?温度 ? ? 除了较长的沉浸时间外，高厚度/高性能的钝化膜通常在较高的温度下进行。在没有强矿物酸的情况下，这些类型的系统通常依赖热量来为转工艺的进行提供“热量”。因此，看到工作温度高达140-160℉也就很正常了。在把温度考虑为一个可能的故障点时，重要的是对工件界面上的溶液而不是远离工件的溶液进行温度测定。这种温度差异可能很大，特别是在大型工件刚入钝化溶液时。在某种情况中，在钝化前，工件要在一个漂洗池中预热。大多数情况下推荐使用聚四氟乙烯、特氟龙或石英浸入式电加热器。为了保证最佳的性能也建议使用自动温控器和溶液搅拌。 ? ?浓度 ? ? 钝化液浓度是与旧的工艺差别很大的另一个因素，而且在排除故障时必须一直考虑这个因素。尽管六价铬钝化通常在1-5%体积浓度在运行，但高性能的三价铬钝化一般在10%或以上体积浓度下进行。与温度的情况非常相似，需要这些较高的浓度来给镀液提供“能量”，生成理想的转镀膜。
无铬钝化工艺说明书
压铸铝抛丸件无铬钝化工艺 使用说明书 一．适用范围： 本工艺适用于对压铸铝抛丸件进行钝化处理，钝化后工件表面呈金属本色（略显微黄），中性盐雾试验24h，腐蚀面不大于工件总表面积的15%。本工艺不含三价铬、六价铬及其它重金属元素，是绿色环保工艺。 二、工艺流程： 表调→清洗→清洗→钝化→清洗→清洗→封闭→吹干。 三．工艺参数： 四．工艺维护： 1.表调工序：
本工序控制工艺参数是槽液的PH值。当PH小于1时，槽液变浓，加水调整至PH值为1--1.5，PH值大于1.5时，槽液变淡，加原液调整至PH值为1--1.5，长期使用槽液变脏，调整无效时，更换槽液。 2.钝化工序： 本工序控制的工艺参数是槽液的PH值和钴离子含量。日常生产主要控制槽液的PH值。当PH值小于4时，槽液变浓，加水调整至PH值至4--4.5.PH值大于4.5时，槽液变淡，加原液调整至PH值至4--4.5。当槽液PH在工艺范围之内，而工件的外观或盐雾试验达不到要求时，分析槽液的钴离子含量，钴离子含量低于工艺范围时，加原液调整。长期使用，槽液变脏变淡，调整无效时，更换槽液。 本工序的两道清洗水务必保持清洁，工件务必清洗干净。否则残留的钝化液将会带入封闭槽使槽液内产生絮状物，槽影响封闭效果，而且絮状物附于工件表面影响产品外观。生产时应是流动清水洗，清洗槽应隔日换槽。 3.封闭工序： (1).槽液的配制： 在封闭槽中加入所需量的2/3的水，按5%的比例加入KF-1无铬钝化封闭剂，之后再加水至所需体积。加热至70--75℃即可使用。 （2）.槽液的控制： 本工序控制的工艺参数是槽液的PH值。当PH值小于8时，槽液变淡，加KF-1无铬钝化封闭剂原液调整至PH值为8--8.5。当PH值大于8.5时，槽液变浓，加水调整至PH值为8--8.5. 槽内封闭液务必保持清洁，液内不得有絮状物产生。根据生产情况，每隔8-10日更换槽液。 封闭槽内严禁酸性物质混入。 注：为了保证钝化后工件表面不产生“水印”，建议生产时： 1.钝化的工件不用铁丝篓装载，改用挂具装载。使工件有间隙。 2.钝化后立即用压缩空气彻底吹干，使工件快速干燥。
三价铬蓝白钝化液配方研发,成熟项目技术转让
三价铬蓝白钝化液配方研发，成熟项目技术转让本文为读者推荐一款三价铬蓝白钝化液——禾川化学研发成熟项目之一 产品特点 1)三价铬蓝白钝化剂可以在各种类型的锌镀层表面形成一层光亮蓝色钝化膜， 适用于挂镀及滚镀操作。 2)高耐蚀,不经封闭剂封闭的条件下,镀件中性盐雾实验72小时不出现白锈。 3)该钝化液不含六价铬。 4)溶液稳定，使用周期长。操作方便。适用于自动和手动操作。 操作条件 开缸步骤 1、往钝化槽中注入70%体积的纯水； 2、加入所需量的钝化液，再加纯水至操作液位，搅拌均匀； 3、测量钝化液的pH值，用硝酸或10%的氢氧化钠溶液调整pH值至1.4-2.5 工艺流程 镀锌→多道水洗→出光（0.5%--1%稀硝酸）→水洗→三价铬蓝白钝化→冷水洗两次→热水洗→热风干燥→60-80℃烘干
三价铬蓝白钝化产品效果图 （三价铬蓝白钝化为成熟优势项目，可做配方技术转让，禾川化学提供各种清洗 剂的定制，解决客户清洗过程的难题。） 禾川简介 苏州禾川化学技术服务有限公司（简称“禾川化学”）；成立于2012年，先后为全球500企业在内近3500家企业、科研所，提供了整套配方技术服务方案。经历近五年积淀，在精细化学品领域（工业清洗、表面处理、水处理、纺织印染、加工制造、日化洗涤、胶黏剂、功能性助剂）形成自身专长；在精细化学品领域已形成具有一定影响力的配方服务机构。 实验室介绍 禾川实验室由2间前处理实验室，6间研发室、4间大型光谱仪器室、1间常见原材料仓库组成；拥有国外尖端红外、TGA光谱仪器在内上百种检测仪器；高效进行未知物的定性、定量分析、复杂物质结构表征，性能检测、性能评估、优化。
钝化液成分分析技术,钝化液配方原理及生产工艺设计
钝化液配方成分分析，钝化原理及工艺技术 导读：本文详细介绍了钝化液的研究背景，理论基础，参考配方等，本文 中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。 一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫 钝化。禾川化学引进尖端配方破译技术，专业从事钝化液成分分析、配方还原、研发外包服务，为金属表面处理相关企业提供一整套配方技术解决方案。 一.背景 1.1钝化液概念 一种活性金属或合金，其中化学活性大大降低，而成为贵金属状态的现象，叫钝化。金属由于介质的作用生成的腐蚀产物如果具有致密的结构，形成了一层薄膜（往往是看不见的），紧密覆盖在金属的表面，则改变了金属的表面状态，使金属的电极电位大大向正方向跃变，而成为耐蚀的钝态。如Fe→Fe＋＋时标准电位为－0.44V，钝化后跃变到＋0.5～1V，而显示出耐腐蚀的贵金属性能，这层薄膜就叫钝化膜。铝合金表面的化学转化膜工艺大体可以分为两种: 一种是铬酸盐钝化处理法，一种是非铬酸盐钝化处理法虽然铬酸盐钝化处理具有许多优越之处，但是由于（Cr）毒性高，易致癌，对环境污染大，许多国家已经严格限制铬酸盐的使用与排放，并且随着欧盟指令的生效使得铬酸盐在金属表面处理中的使用受到极大的限制因此，研制新型无铬钝化工艺取代传统铬酸盐钝化十分必要。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运
用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 1.2钝化原理 金属铁，铝在稀硝酸或稀硫酸中能够很快溶解，但在浓硝酸或浓硫酸中溶解现象几乎完全停止，碳钢通常很容易生锈，若在钢中加入适量的Ni、Cr，就成为不锈钢了。金属或合金受一些因素影响，化学稳定性明显增强的现象，称为钝化。由某些钝化剂（化学药品）所引起的金属钝化现象，称为化学钝化。如浓HNO3、浓H2SO4、HClO3、K2Cr2O7、KMnO4等氧化剂都可使金属钝化。金属钝化后，其电极电势向正方向移动，使其失去了原有的特性，如钝化了的铁在铜盐中不能将铜置换出。此外，用电化学方法也可使金属钝化，如将Fe置于H2SO4溶液中作为阳极，用外加电流使阳极极化，采用一定仪器使铁电位升高一定程度，Fe 就钝化了。由阳极极化引起的金属钝化现象，叫阳极钝化或电化学钝化。 金属处于钝化状态能保护金属防止腐蚀，但有时为了保证金属能正常参与反应而溶解，又必须防止钝化，如电镀和化学电源等。金属是如何钝化的呢？其钝化机理是怎样的？首先要清楚，钝化现象是金属相和溶液相所引起的，还是由界面现象所引起的。有人曾研究过机械性刮磨对处在钝化状态的金属的影响。实验表明，测量时不断刮磨金属表面，则金属的电势剧烈向负方向移动，也就是修整
三价铬钝化工艺规范
三价铬钝化工艺的规范准则 自从上个世纪七十年代以来，六价格钝化膜的替代选择就已存在。一些替代选择是基于毒性较小的三价铬化合物，而且主要局限于性能低的亮蓝型涂膜。由于这些替代镀液的配制价格相对低廉，因而维护/故障处理都不存在问题，而且这些镀液更换（倾倒）较频繁。 在过去的几年里，业界对不含六价格工艺的兴趣日益增加。部分原因是由于新颁布的废旧汽车（ELV）指令和废旧电子电器设备指（ WEEE）令，这些指令要求在欧洲销售的汽车和电子零件不能再含有六价铬。 此外，人们正在寻找仅通过三价铬转镀膜就能达到的强化的性能特性。现在，要求钝化膜必须提供较高的腐蚀保护性、耐热冲击性、染料和面涂吸收特性（同时保持外面的美观）以及成本有效性。因此，正确的配制、维护和故障处理技术已经变得极为重要。 下面介绍影响三价铬转镀膜性能的一些常见因素和一些鲜为人知的因素以及故障处理方案。介绍内容包括：钝化时间、温度和浓度的影响；溶液搅拌；溶液的pH值；金属污染；镀层厚度；预浸镀溶液（出光液）；水的质量；烘干温度。 常见的因素 三个[度“T”] 在金属精饰操作中最广为了解的三个因素被称为三个[度“T”]：时间长度、温度和浓度。正像大多数工艺方案一样，必须将这些因素（变量）紧密地控制在具体的参数范围内，才能获得理想质量的表面。 时间长度 正确的沉浸时间是钝化工艺中最重要的一个变量。当镀锌工件沉浸在钝化溶液中，金属被溶解，并生成转镀膜。溶液与电镀工件接触时间越长，发生转镀的机会也越多，而且在大多数情况中会导致较厚的钝化膜。 三价铬钝化液生成转镀膜的速度一般比六价铬钝化的慢。因此，对于一个厚膜转镀工艺需要60秒或以上的沉浸时间就一点也不奇怪了。这样，设备、过程周期等必须能够适应比过去更长的沉浸时间。 沉浸时间太短，会导致钝化膜厚度不够，因而使腐蚀保护性差。沉浸时间太长将导致过度消耗镀层，同样也使腐蚀保护性差。与六价铬不同，你通常不能通过简单的视察来确定转镀膜厚度。所以，操作工必须在过程中一直监控沉浸时间。 在工件一进入处理溶液时转镀膜就开始形成，而且直到工件进入第一个漂洗池时才停止形成转镀膜。只要钝化液与被镀金属保持著接触，锌就持续溶解且转镀膜持续生成。当这个过程发生在实际的工艺池外面时，那么过程的进行就没有利用到热、搅拌以及工件界面上的正确的溶液转移。因而生成质量差的转镀膜。为了尽可能减少这种情况，停留时间特别是钝化池和第一个漂洗池之间，应保持尽可能短的停留时间。 温度 除了较长的沉浸时间外，高厚度/高性能的钝化膜通常在较高的温度下进行。在没有强矿物酸的情况下，这些类型的系统通常依赖热量来为转工艺的进行提供“热量”。因此，看到工作温度高达140-160℉也就很正常了。在把温度考虑为一个可能的故障点时，重要的是对工件界面上的溶液而不是远离工件的溶液进行温度测定。这种温度差异可能很大，特别是在大型工件刚入钝化溶液时。在某种情况中，在钝化前，工件要在一个漂洗池中预热。大多数情况下推荐使用聚四氟乙烯、特氟龙或石英浸入式电加热器。为了保证最佳的性能也建议使用自动温控器和溶液搅拌。 浓度 钝化液浓度是与旧的工艺差别很大的另一个因素，而且在排除故障时必须一直考虑这个因素。尽
无铬钝化剂
铝型材的无铬工艺 随着中国铝制品行业的蓬勃发展，铝型材、铝单板、铝轮等铝制品企业快速崛起，在此类工厂的铝表面处理工艺中，此前一直以来都是以六价铬处理作为铝制品的标准处理，它有着优异的性能和非常好的适应性，但它也存在毒性大，对环境污染严重的缺点。随着国家对环境保护、健康安全的意识越来越强，在铝制品行业，用无铬处理工艺代替六价铬处理工艺成为必然，在无铬处理工艺中，上海耀岩化学凭借积累多年的实验成果与现场应用的经验，所生产的铝无铬处理产品已经完全等同于先前的六价铬产品，最大限度的提高了涂层与铝制品的附着力和防腐性能。在提供优质的处理效果的同时，消除了对环境、健康、安全的隐患。 无铬工艺——优点 ①可应用于浸渍、喷淋或冲淋等处理方式 ②维护成本较低 ③不含有毒物质 ④稳定的膜层 ⑤废水处理简单 ⑥不含磷和重金属 ⑦在线掌控容易 ⑧具有一系列的标准认可 铝型材处理工艺 铝单板处理工艺 水 洗 无铬钝化 纯水洗 水 洗 水 洗 铝表调 脱 脂 干 燥 铝表调 无铬钝化 纯水洗 水 洗 水 洗 纯水洗 干 燥 水 洗
铝轮毂处理工艺 压铸铝处理工艺 无铬铝钝化剂主要优势 ①可靠的无铬解决方案 ②无需水洗 ③废水量减少 ④工艺简化 ⑤生产效率提升 ⑥出色的物理测试结果 三价铬的主要优势 ①环保、安全无毒 ②操作简单 ③废水处理简单 ④电阻低 ⑤裸模防腐能力佳 ⑥与涂料匹配性能优 铝表调 水 洗 水 洗 脱 脂 干 燥 预脱脂 水 洗 水 洗 纯水洗 纯水洗 无铬钝化 水 洗 干 燥 纯水洗 纯水洗 水 洗 水 洗 铝表调 水 洗 蚀 刻 水 洗 水 洗 脱 脂 三价铬钝化
无铬钝化剂企业标准
无铬酸盐钝化剂企业标准 前言 本标准按照GB/T 1.1—2009 给出的规则起草。本标准由台州华印经贸有限公司提出。 本标准起草单位：台州华印环保工程有限公司本标准起草人：钱宏彬、吴永敏 本标准为首次发布。
无铬酸盐钝化剂 1 范围 本标准规定了无铬酸盐钝化剂的术语、定义，要求，试验方法，检验规则及标志、标签，包装、运输、贮存。 本标准适用于无铬酸盐钝化剂，该产品用于金属表面处理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 5749-2006 生活饮用水卫生标准 GB 5750.6-2006 生活饮用水标准检验方法-金属指标 GB 8978-1996 污水综合排放标准 GB 7466-87 水质-总铬的测定 GB/T191-2008 包装输运图示标志 3 术语 无铬酸盐钝化剂简称无铬钝化剂，为传统的铬酸盐钝化剂替代产品。本产品不添加重铬酸钾、铬酸酐及任何含有铬酸盐成分的原材料。 4 要求 4.1 外观：无色液体 4.2无铬酸盐钝化剂按本规定的试验方法检测应符合表1 的技术要求。
表1 技术要求 5 试验方法 5.1 外观判别 在自然光条件下，用目视法进行判别。 5.2 六价铬含量的测定 按《GB5750.6-2006 生活饮用水标准检验方法-金属指标》规定进行测定。 5.3 铬含量的测定 按《GB7466-87 水质-总铬的测定》规定进行测定。 5.4 密度的测定 5.4.1 方法提要 利用密度计在被测液体中达到平衡状态时所浸没的深度读出该液体的密度。 5.4.2 仪器 5.4.2.1 密度计：分度值为0.001g/cm3。 5.4.2.2 恒温水浴：温度控制在20℃±0.1℃。 5.4.2.3 玻璃量筒：250ml～500ml。 5.4.2.4 温度计：0℃～50℃，分度值为0.1℃。
三价铬钝化剂和无铬钝化剂的区别
三价铬钝化剂和无铬钝化剂的区别 项目 三价铬钝化剂 无铬钝化剂 组成成份 三价铬钝化剂主要由硝酸铬及极少量的 氟化氢铵等物质组成 无铬钝化剂是由双氧水-氟铝酸盐等物质 组成 处理工艺 三价铬钝化剂与无铬钝化剂的处理工艺基本相同。两种处理剂的处理基本工艺都是：脱脂除油--水洗--钝化处理--水洗--烘干 膜色 三价铬钝化剂钝化后的膜色可以结合耐 腐蚀性能调整生成铝本色、浅蓝色、篮 彩色 无铬钝化剂钝化后是金黄色膜层 耐腐蚀能力 三价铬钝化剂钝化后，裸膜(不喷涂)膜 色为本色的耐腐蚀中性盐雾可以达到72- 96小时或以上; 裸膜膜色为浅蓝色的，耐腐蚀中性盐雾 可以达到120-168小时或以上; 膜色为蓝色的，耐腐蚀中性盐雾可以达 到200小时或以上; 裸膜膜色为蓝彩色的，耐腐蚀中性盐雾 可以达到240-360小时或以上，甚至可 以达到近5000小时，耐腐蚀性能超过欧 美MIL-DTL-81706及MIL5541的耐腐蚀 标准 无铬钝化剂，裸膜耐腐蚀中性盐雾一般 只可以达到48小时，杂质比较少的材料 才可以达到72小时，涂装后耐腐蚀中性 盐雾可以达到1200-1500小时 涂装附着力 种钝化剂的涂装附着力均达到百格测试标准 环保特性 三价铬钝化剂和无铬钝化剂膜层均可达到欧盟ROSH管理标准 三价铬钝化剂的污水处理，主要是要将 Cr3沉淀，比起Cr6容易处理得多，需要 COD处理，Cr3不是环保严禁使用物质 无铬钝化剂无需沉淀任何重金属，只需 COD处理 使用成本 三价铬钝化剂一般每平方米耗用约为50- 75毫升 无铬钝化剂一般每平方米耗用约为75- 100毫升，比三价铬钝化剂略高
三价铬钝化膜中六价铬成因及其影响因素
三价铬钝化膜中六价铬成因及其影响因素的研究 镀锌是提高钢铁抗大气腐蚀的有效方法。但在潮湿的环境中镀锌层容易发生腐蚀，表面形成白色疏松的腐蚀产物或变成灰暗的颜色影响外观。为进一步提高防蚀性和装饰性，镀层必须进行钝化处理。过去人们一直采用六价铬钝化处理，六价铬钝化工艺成熟稳定，钝化膜耐蚀性高，具有修复耐蚀性的自愈能力，原料来源广泛且价廉，但由于六价铬毒性大，严重污染环境和危害人体健康，欧盟RoHS规定禁止使用。 目前市场上已经出现了多种三价铬钝化液产品，替代六价铬钝化处理并得到了大规模的应用。其耐蚀性和装饰性已达到或超过六价铬钝化液的钝化效果。 我司于2011年在宝强、华裕螺丝中均有发现：三价铬彩锌在电镀过程并没有有意图添加六价铬，也没有过程污染的存在，在刚电镀出来的三价铬彩锌产品，用水煮法定性分析也未检测出有六价铬。但将产品放置15天以上时，一般会发现有微量的六价铬存在。随着时间的增加六价铬的含量会有所增加。放置到6个月时，转化趋于稳定。这时六价铬含量约为20ppm~50ppm左右。 经过我司众多的对比与考察，以上现象为电镀行业的普遍现象。目前常用的三价铬彩锌钝化用药水都存在这种转化现象，只是转化的时间或长或短，转化的程度或轻或重。 本文探讨了钝化液温度、pH值、钝化时间、钝化液成分等因素对钝化膜形成六价铬的影响，提出了减少或避免钝化膜中六价铬形成的方案。 下图是我司在做六价铬定性试验时所拍的图片。（试验方法为沸水萃取+比色法）
以下为三价铬镀锌与六价铬镀锌的一些对比图片
1.三价铬钝化膜出现六价铬的成因 从化学价态变化角度，经过三价铬钝化溶液处理，钝化膜表面形成了一层由 Cr(OH) 3、Zn(OH) 2 等胶状沉淀物转化而成的Cr 2 O 3 - ZnO- Zn钝化膜，钝化膜表面通常 呈弱碱性（PH7-8.5），钝化膜表面结构松散的微量三价铬在潮湿的空气中会被缓慢氧化成六价铬。 从热力学的角度,钝化膜表面形成的Cr(OH) 3 和CrO 2 -类化合物可以被空气中的 氧气氧化成六价铬,这可能是三价铬钝化膜转化为六价铬的最主要的原因。 在六价铬的形成过程中，钝化膜表面六价铬的形成速率、形成量，还与许多因素有关，如三价铬氧化成六价铬的动力学机制、钝化条件以及钝化膜表面的致密程度、其他组分的影响等。 2.工艺条件对钝化膜中六价铬形成的影响 2.1钝化液温度 图1 给出了钝化液温度对Cr6+形成的影响。由图1可知，钝化液温度越高，钝化膜出现六价铬速率越快；钝化液温度低，有利于降低六价铬的形成速率。因此，钝化液温度是六价铬形成的重要影响因素。当温度低至300℃时，出现六价铬的时间将超过30d。但温度过低将影响钝化膜的耐蚀性。
无铬化前处理
涂装铝板无铬处理应用技术工艺情况说明 环境监测部门领导： 我公司鉴于目前广泛应用于涂装铝板生产的化学转化处理工艺基本上都为铬酸盐处理，由于铬是重金属，对生态环境和工业卫生都有严重影响，欧盟ROSH 国家也对其排放有严格要求。我国《电镀污染排放标准GB21900-2008）的污染物排放控制要求中对总铬和六价铬都有严格控制，目前应用广泛的处理含铬废水的方法为化学沉淀法，将含铬废水中的铬转化为含铬废渣，这种方法又造成另一种污染，国家对含铬废渣同样有着严格的要求控制，在《中华人民共和国国民经济和社会发展的第十一个五年计划纲要》中提到了对铬渣污染的无害化治理[1]，国家环保总局也下达了《铬渣污染治理环境保护技术规范（HJ/T301-2007）》[2]，对铬渣的处理有严格的技术要求。这使得铝铬酸盐化学转化膜工艺的成本大副提升，并且污水固废处理难度加大，而随着欧盟绿色环保指令（ROHS 指令）的通过与全面实施，世界各主要国家都颁布了类似的技术法规或要求，因此无铬转化处理技术研究和应用在我国乃至世界都有着非常广泛。我公司也进行相应的技术研究，本通过与原材料供应商一起进行课题攻关，达到无铬处理，主要流程：除油→中和→无铬处理→烘烤-涂装。经2012年2月试用到9月全面采用无铬钝化工艺。生产稳定经每日检测废水无重金属铬离子存在。也为我公司解决了一项技术难题。在这基础上我们会做的更好。
方大无铬前处理工艺 （碱脱脂喷淋处理线） 一、前处理工艺情况 1、处理工件：铝型（板）材 2、处理方式：全线喷淋 3、加热状况：预、主脱脂槽可以加热，其余各槽为常温。 3、线速度：1.8 m/min-2.5m/min 4、工艺流程： ①预脱脂（50～60℃）→②脱脂（50～60℃）→③水洗→④水洗→⑤水洗→⑥出光→⑦水洗→⑧水洗→ ⑨无铬钝化→⑩水洗→⑾水洗→⑿水洗→烘干（工件表面温度不超过100℃） 5、使用汉高化学品：脱脂剂Ridoline 34N 铝件出光剂Deoxidizer 395H 无铬钝化剂Alodine 4830Mu、Alodine 4830R
