九年级物理第十六章 电压 电阻§16.1~§16.2 综合练习

合集下载

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级:___________姓名:___________考号:___________一、单选题1.如图所示,闭合开关S后灯泡L1、L2都不亮,电压表无示数,用一导线分别并联在灯L1、L2和开关S 两端,发现接到L2两端时L1亮,其故障可能是()A.L1短路B.S断路C.L1断路D.L2断路2.如图所示的电路中,当开关S闭合后,要使灯泡L1、L2串联,甲乙应该接入的是()A.甲接电压表,乙接电流表B.甲接电流表,乙接电压表C.甲、乙都接电压表D.甲、乙都接电流表3.下列说法中,符合实际的是()A.一节新干电池的电压为2V B.教室电风扇的额定电压约为220VC.家用洗衣机的额定电流约为10A D.冬天通过柜式空调的电流约为0.3A4.如图所示电路中有两个小灯泡,两个电表(电流表或电压表),在图中圆圈内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为零,则下列符合要求的是()A.a为电流表,b为小灯泡,c为电压表B.a为小灯泡,b为电流表,c为电压表C.a为小灯泡,b为电压表,c为电流表D.a为电流表,b为电流表,c为小灯泡5.在如图所示的电路中,S闭合后下列各种情况不正确的是()A.如果甲、乙、丙是电压表,当S1闭合后U丙=U甲+U乙B.如果甲是电压表,乙、丙是电流表,S1断开形成并联电路C.电路中甲表和乙表不可以同时是电流表D.如果电路是并联电路,则乙表的示数小于丙表的示数6.下列估测最接近实际的是()A.荧光灯的电流约为150AB.一节干电池电压约为2VC.人骑自行车的功率约为60kWD.一位中学生从教学楼一楼走上三楼做的功约为3000J7.下列说法正确的是()A.电路中有电源,就一定有电流B.负电荷移动的方向与电流方向一致C.同种材料制成的长短相同的两条导线,粗导线的电阻较小D.用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8.如图所示的电路中,闭合开关,发现电压表指针不偏转。

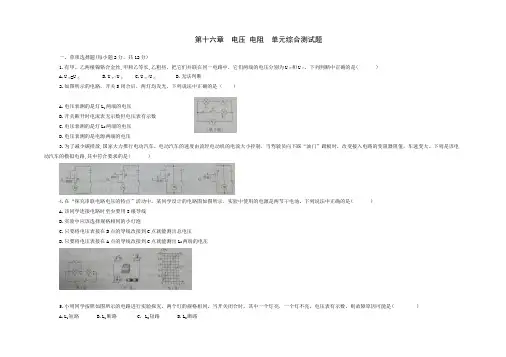

人教版九年级物理 全册第十六章 电压 电阻 单元综合测试题

人教版九年级物理 全册第十六章 电压 电阻 单元综合测试题

第十六章电压电阻单元综合测试题一、单项选择题(每小题2分,共12分)1.有甲、乙两根镍铬合金丝,甲和乙等长,乙粗些,把它们并联在同一电路中,它们两端的电压分别为U甲和U乙,下列判断中正确的是( )A.U甲=U乙B.U甲<U乙C.U甲>U乙D.无法判断2.如图所示的电路,开关S闭合后,两灯均发光,下列说法中正确的是()A.电压表测的是灯L1两端的电压B.开关断开时电流表无示数但电压表有示数C.电压表测的是灯L2两端的电压D.电压表测的是电源两端的电压3.为了减少碳排放,国家大力推行电动汽车。

电动汽车的速度由流经电动机的电流大小控制,当驾驶员向下踩“油门”踏板时,改变接入电路的变阻器阻值,车速变大。

下列是该电动汽车的模拟电路,其中符合要求的是( )4.在“探究串联电路电压的特点”活动中,某同学设计的电路图如图所示,实验中使用的电源是两节干电池。

下列说法中正确的是( )A.该同学连接电路时至少要用8根导线B.实验中应该选择规格相同的小灯泡C.只要将电压表接在B点的导线改接到C点就能测出总电压D.只要将电压表接在A点的导线改接到C点就能测出L2两端的电压5.小明同学按照如图所示的电路进行实验探究,两个灯的规格相同。

当开关闭合时,其中一个灯亮,一个灯不亮,电压表有示数。

则故障原因可能是( )A.L1短路B.L1断路C. L2短路D.L2断路6.已知甲、乙两灯的额定电压均为6 V,如图所示是甲、乙两灯电流随其两端电压变化的曲线。

现将两灯串联后接在某一电源两端,要使其中一个灯泡正常发光,并保证电路安全,则电路的工作电流和电源最大电压为( )A.0.5 A 12 VB.1.5A 12 VC.1.5A 8 VD.0.5A 8 V二、填空题(每空1分,共18分)7.为了方便彼此间的交流,国际上建立了一套统一的计量单位体系,叫国际单位制。

在国际单位制中,电压的基本单位是 (填写单位符号),人的安全电压是不高于 V8.如图所示,现在要将一节干电池正确装入电池盒,应将图甲中电池的A端接到图乙电池盒的 (选填“B”或“C”)接线柱。

人教版九年级物理 全册 第十六章 电压 电阻 单元综合测试(含答案)

人教版九年级物理 全册 第十六章 电压 电阻 单元综合测试(含答案)

第十六章电压电阻单元综合测试题(含答案)一.选择题(4*10=40分)1.电阻是导体对电流的阻碍作用,所以()A.有电流通过导体就有电阻,没有电流通过导体就没有电阻B.通过导体的电流逐渐增大,则导体的电阻也逐渐增大C.导体的电阻是导体本身的性质,不管有没有电流通过,导体的电阻是一定的D.导体的电阻只与导体的长度和横截面积有关2.下列说法正确的是()A.有电压就一定有电流B.有电流就一定有电压C.有电源的电路中一定有电流D.电流和电压总是同时存在的3.用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是()A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 无法判断4. 两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是()A.U1∶U2=2∶1B.U1∶U2=1∶1C.U1∶U2=1∶2D.U1∶U2=1∶45.下列做法中,使电阻丝电阻变大的是( )A. 把电阻丝拉长B. 把电阻丝对折C. 把电阻丝剪掉一段D. 把电阻丝绕成螺线管6.有a、b、c、d四根导线,其中a、b、c是铜线,d是镍铬合金线,a、b粗细相同,a比b短;b、c长度相同,b比c粗;d、c长短、粗细都一样,则四根导线按其电阻大小排列顺序应是()A.R a>R b>R c>R dB.R d>R c>R b>R aC.R d>R a>R b>R cD.R c>R b>R a>R d7.某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为()A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的R1没有作用8.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮9. 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线,现需要研究的课题有:①导体的电阻跟它的长度的关系;②导体的电阻跟它的横截面积的关系;③导体的电阻跟它的材料的关系.利用上述实验器材,可以完成的研究课题是()A.只有①B.只有②C.①和②D.①、②和③10. 甲变阻器标有“50Ω 1.5A”,乙变阻器标有“10Ω 2.5A”,两变阻器的瓷筒的粗细、长度一样,电阻线由同种合金材料制成,则()A.甲的电阻线较粗 B.乙的电阻线较粗C.两变阻器的电阻线粗细相同 D.无法判定二.填空题(4*5=20分)11.电源的作用就是给用电器两端提供;家庭电路两端的电压是V.电视信号在天线上感应的电压约为0.1 mV= V.12.如图所示,已知电源为四节新的干电池串联而成,电压表V1的读数为3.8 V,那么电压表V的读数是V,V2的读数是V。

九年级物理全册 第十六章 电压 电阻 16.1 电压讲解与例题(含解析)(新版)新人教版

九年级物理全册 第十六章 电压 电阻 16.1 电压讲解与例题(含解析)(新版)新人教版

16.1 电压1.电压的作用(1)作用:电压是形成电流的原因。

电源的作用是使导体两端产生电压,电压的作用是使导体中的自由电荷发生定向移动形成电流。

辨误区 电源的作用当电源接入电路且电路为通路时,正极板上集聚大量的正电荷,负极板上集聚大量的负电荷,产生的电压使导体中的自由电荷发生定向移动,电路中就会产生电流。

因此电源是提供电压的装置,它可以把其他形式的能转化为电能。

(2)电路中有持续电流的条件:①电路中有电源;②电路为通路,两个条件缺一不可。

【例1】 关于电压和电流的说法中,正确的是( )A .有电压就一定有电流B .有电流就一定有电压C .有电源的电路一定有电流D .电流和电压总是同时存在的解析:电压是形成电流的原因,形成电流必须要有电压,但有电压不一定有电流,如果电路不闭合,或电压作用在一段绝缘体的两端,就不会形成电流。

答案:B2.电压的大小和单位(1)电压符号:U(2)单位:伏特,简称伏,符号是V ,常用单位还有千伏(kV)、毫伏(mV)、微伏(μV),它们之间的换算关系是:1 kV =1 000 V 1 V =1 000 mV1 mV =1 000 μV(3)电源的种类 电源/V一节干电池(5号、7号) 1.5一节蓄电池 2我国家庭电路电压 220对人体来说安全电压 ≤36【例2】 kV ,________ mV 。

解析:因1 V =10-3 kV ,所以3.6 V =3.6×10-3 kV ;1 V =103 mV ,所以3.6 V =3.6×103mV 。

答案:3.6×10-3 3.6×103项目 电压表符号接线柱 有三个接线柱,分别是“-”“3”和“15”,“-”表示负接线柱,“3”和“15”就是两个正接线柱(要注意不是正、负极)量程及分度值 如果使用0~3 V 量程,分度值为0.1 V ;如果使用0~15 V 量程,分度值是0.5 V使用方法①电压表必须和被测用电器并联;②要让电流从电压表的正接线柱流入,从负接线柱流出;③所测电压不能超过电压表的量程,若不能估计被测电压的大小,可用试触法来试一下读数方法 ①根据导线连接的接线柱判定电压表使用的是哪个量程; ②根据量程确定所对应的分度值; ③根据指针位置正确读取电压表的示数,若指针不指在整刻度要适当估读;④记录数值时不要忘记写上单位电压表对电流的阻碍作用非常大,将电压表串联在电路中,电路可近似看成从电压表连接处为断路,电路中的电流非常小,这样相当于用电压表直接测量电源电压。

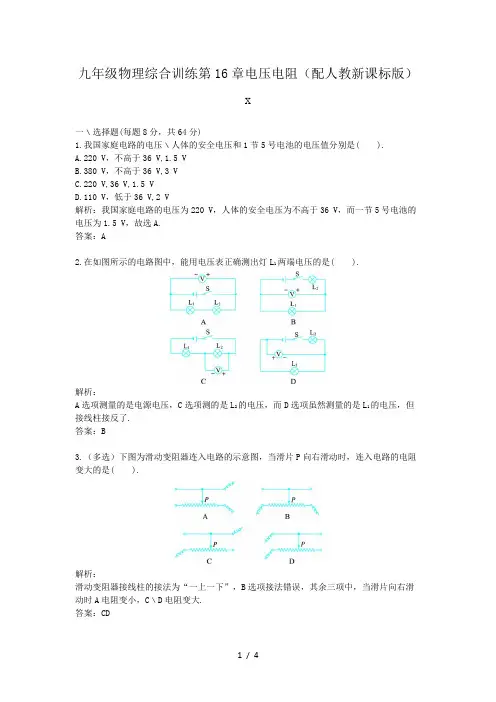

九年级物理综合训练第16章电压电阻(配人教新课标版)

九年级物理综合训练第16章电压电阻(配人教新课标版)

九年级物理综合训练第16章电压电阻(配人教新课标版)x一﹨选择题(每题8分,共64分)1.我国家庭电路的电压﹨人体的安全电压和1节5号电池的电压值分别是( ).A.220 V,不高于36 V,1.5 VB.380 V,不高于36 V,3 VC.220 V,36 V,1.5 VD.110 V,低于36 V,2 V解析:我国家庭电路的电压为220 V,人体的安全电压为不高于36 V,而一节5号电池的电压为1.5 V,故选A.答案:A2.在如图所示的电路图中,能用电压表正确测出灯L1两端电压的是( ).解析:A选项测量的是电源电压,C选项测的是L2的电压,而D选项虽然测量的是L1的电压,但接线柱接反了.答案:B3.(多选)下图为滑动变阻器连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变大的是( ).解析:滑动变阻器接线柱的接法为“一上一下”,B选项接法错误,其余三项中,当滑片向右滑动时A电阻变小,C﹨D电阻变大.答案:CD4.在用电压表测量电压时,如果不能估计出被测电压的范围,应该先用电压表的大量程进行试触.某次实验中,只知道电压不超过安全电压,所用电压表如图所示,关于试触后的操作,下列说法中正确的是( ).A.如果示数大于15 V,则需调换接线柱重新试触B.如果示数大于15 V,则必须换用另一个量程更大的电压表C.如果示数在3 V与15 V之间,则需调换接线柱重新试触D.如果示数小于3 V,则必须换用另一个量程更小的电压表解析:电压表与电流表试触就是为了检验量程是否合适的,如果试触的结果比量程大,就应该换用更大的量程,故选B.答案:B5.(福州中考)如图所示电路,当开关S闭合后,L1﹨L2均能发光,电流表﹨电压表均有示数.过一会儿,灯都不发光,电流表﹨电压表的示数均为零,可能发生的故障是( ).A.L1灯丝断了B.L1短路C.L2灯丝断了D.L2短路解析:L1灯丝断了,两灯都不发光,电流表﹨电压表的示数均为零,A正确;L1短路时,L1不发光,L2发光,电流表﹨电压表均有示数,B错;L2灯丝断了,L1﹨L2均不发光,电流表示数为零,电压表有示数,C错;L2短路时,L1发光,L2不发光,电流表有示数,电压表示数为零,D错.答案:A6.如图所示,L1和L2是两只相同的小灯泡,a﹨b是电流表或电压表.闭合开关S后,若两灯都能发光,则( ).A.a﹨b均为电流表B.a﹨b均为电压表C.a为电流表,b为电压表D.a为电压表,b为电流表解析:从题中电路图可以看出,电流从正极流出后到达两灯之间,故两灯并联,若使两灯均能正常发光,则只能是a为电流表,b为电压表.答案:C7.(桂林中考)如图所示的电路中,各个元件均能正常工作.当开关闭合后,下列说法正确的是( ).A.两表指针有明显偏转B.两表指针几乎不动C.电流表指针有明显偏转,电压表指针几乎不动D.电压表指针有明显偏转,电流表指针几乎不动解析:由于电压表电阻很大,当电压表串联在电路中时,电流会很小,所以电流表指针几乎不动,而电压表测量的是电源电压,示数应约等于电源电压,所以电压表指针有明显偏转. 答案:D8.(广东中考)如图所示,电源电压保持不变,当变阻器滑片P滑到A端时,闭合开关S1和S2,灯泡L恰好正常发光,以下说法正确的是( ).A.滑片P仍在A端,开关S1断开,S2闭合,灯泡L仍正常发光B.滑片P仍在A端,开关S1闭合,S2断开,灯泡L仍正常发光C.滑片P滑到B端,同时闭合开关S1和S2,灯泡L仍正常发光D.滑片P滑到B端,开关S1闭合,S2断开,灯泡L仍正常发光解析:从电路图可知,当滑片P仍在A端,开关S1﹨S2闭合时,变阻器与电灯并联,灯正常发光,说明灯的额定电压等于电源电压;当滑片P仍在A端,开关S1断开,S2闭合时,电路为开路,灯泡不亮,故A错;当滑片P仍在A端,开关S1闭合,S2断开时,灯泡两端的电压不变,仍等于电源电压,灯仍能正常发光,故B正确;当滑片P滑到B端,同时闭合开关S1和S2时,灯泡被短路,灯不亮,故C错;当滑片P滑到B端,开关S1闭合,S2断开时,灯与电阻串联,灯两端电压减小,此时灯两端电压低于正常工作时电压,故不能正常发光,所以D错.答案:B二﹨填空题(每题10分,共20分)9.一台收音机的电源电压是6 V,如果用干电池作电源,需将______节干电池串联起来使用,如果用铅蓄电池作电源,需______个串联起来使用.解析:电源的串联与并联与用电器相同.答案:4 310.元旦到了,小明和小红为班里的庆祝活动连接小彩灯,他们一串连入了20只相同规格的小彩灯,接到家庭照明电路上使用,则每盏小彩灯两端的电压是______ V.解析:由串联电路中电压关系可得,20个小彩灯两端的电压是220 V,即每个小彩灯两端的电压是11 V.答案:11三﹨简答题(共16分)11.电阻是导体本身的一种属性,它的大小决定于导体的材料﹨长度﹨横截面积.实验证明:在温度不变时,导体的电阻跟它的长度成正比,跟它的横截面积成反比.长1 m﹨横截面积为1 mm2的导线的电阻值叫做材料的电阻率.如果用R表示导线的电阻,l表示导线的长度,S表示导线的横截面积,ρ表示导线的电阻率,则ρ=________.(1)下表列出了一些材料在20 ℃时的电阻率.如果小红家里要安装输电线,综合考虑各种因素,选用(2)滑动变阻器的电阻线是用镍铬合金制作的,若用横截面积为的镍铬合金线制作0.5 mm一个最大电阻值为50 Ω的滑动变阻器,需要的镍铬合金线的长度为_______________.答案:RS/l (1)铜(2)23 m。

九年级物理全一册第十六章《电压 电阻》综合测试卷-人教版(含答案)

九年级物理全一册第十六章《电压 电阻》综合测试卷-人教版(含答案)

九年级物理全一册第十六章《电压电阻》综合测试卷-人教版(含答案)一、选择题1.如图所示,开关闭合,两个灯泡都不发光,电流表指针几乎不动,而电压表指针有明显偏转,该电路故障可能是()A.灯泡L1、L2灯丝断了B.L1灯丝断了C.灯泡L2开路D.灯泡L1短路2.如图所示电路中,a、b是测量电压或电流的仪表。

当闭合开关S后,为了使小灯泡都能发光,则()A.a是电流表,b是电压表B.a是电压表,b是电流表C.a是电流表,b是电流表D.a是电压表,b是电压表3.分析复杂电路中各用电器的连接关系时,可对电路中的电流表和电压表进行简化处理。

以下处理方法中正确的是()A.电流表看成是断路的B.把电压表看成是断路的C.把电流表看成一个大电阻D.把电压表看成一根导线4.由同种材料制成的AB和BC两段导体,长度相同,AB的横截面积比BC的小,将它们按照如图所示的方式接入电路中,不计温度的影响,则()A.通过两段导体的电流:I AB<I BCB.两段导体的电阻值:R AB=R BCC.两段导体的电阻值:R AB<R BCD.通过两段导体的电流:I AB=I BC5.在图(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为()A.4.8V,1.2V B.6V,1.2V C.1.2V,6V D.1.2V,4.8V6.收音机上用来调节音量的是一种电位器,如图甲所示,图乙为其内部结构示意图。

使用时逆时针转动旋钮(滑片),可以使电路中电流变大,声音变大。

关于电位器接线柱的连接,下列说法正确的是()A.接线柱A、B接入电路B.接线柱A、C接入电路C.接线柱C、B接入电路D.只需接线柱A接入电路7.物理学中,电阻的国际制单位是用下列哪位科学家的名字命名的()A.安培B.欧姆C.瓦特D.焦耳8.如图所示的电路中,电源电压6V不变。

闭合开关,小灯泡不亮。

若电路故障只是灯丝断了,则两电表的情况为()A.电流表示数为零,电压表示数为6VB.电流表示数超过所选量程,电压表示数为零C.电流表示数为零,电压表示数超过所选量程D.电流表示数超过所选量程,电压表示数为6V9.在番茄上相隔一定距离分别插入铜片和锌片,制成番茄电池将铜片、锌片与电压表相连,电压表有偏转(如图所示)。

人教版九年级物理全一册 第十六章 电压 电阻 单元综合测试题(含答案)

第十六章电压电阻单元综合测试题(含答案)一.选择题(4*10=40分)1.下列有关电压的说法中,正确的是()A. 某电路中有电流,它的两端不一定有电压B. 某电路两端有电压,电路中一定有电流C. 电压是使自由电荷发生定向移动形成电流的原因D. 电源是提供电压的装置,不同的电源提供的电压都是一样的2.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是()A.一节干电池的电压是1.5 VB.家庭电路的电压是220 VC.手机电池电压是3.7 VD.对人体安全的电压是36 V3.如图所示,电源电压保持不变,当开关S1闭合、S2断开时,电压表示数为3 V;当开关S1断开、S2闭合时,电压表示数为4.5 V.L1和L2两端电压分别是( )A. 3 V和4.5 VB. 1.5 V和4.5 VC. 3 V和1.5 VD. 1.5 V和3 V4.电路如图所示,电源电压为9 V,当开关闭合后,两灯均正常发光,则电压表V1、V2、V3的示数可能是()A.9 V,9 V,9 VB.9 V,0,9 VC.9 V,6 V,3 VD.9 V,6 V,9 V5. 电热毯内的电阻丝断了。

如果将电阻丝的两个断头接上后继续使用,电热毯的接头处很容易被烧焦,这样做很不安全。

接头处的电阻常称为“接触电阻”。

下列关于“接触电阻”的判断正确的是( )A. 接触电阻较大,它与电阻丝的其他部分串联B. 接触电阻较大,它与电阻丝的其他部分并联C. 接触电阻较小,它与电阻丝的其他部分串联D. 接触电阻较小,它与电阻丝的其他部分并联6.为维护消费者权益,某技术质量监督部门对市场上的电线产品进行抽查,发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小,导致电阻偏大。

从影响导体电阻大小的因素来分析,这种电线电阻不符合规格的主要因素是()A.电线的长度B.电线的横截面积C.电线的材料D.电线的温度7.如图所示,电源电压不变,当闭合开关S后,滑动变阻器的滑片P向右移动时( )A. 电流表示数变大,灯变暗B. 电流表示数变小,灯变亮C. 电压表示数不变,灯变亮D. 电压表示数不变,灯变暗8.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定9.常用的变阻器有滑动变阻器和电阻箱,下列说法中正确的是()A.电阻箱能逐渐地改变它连入电路的电阻,但不能表示出连入的阻值B.滑动变阻器能够表示出它连入电路的阻值C.电阻箱能表示出它连入电路的阻值D.这两种变阻器规定有最大的阻值,对通过它们的电流没有任何限制10.分析复杂电路时,为了将电路简化,通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是()A.把电流表看成是断路的 B.把电流表看成是一个大电阻C.把电压表看成是断路的 D.把电压表看成是一根导线二.填空题(4*5=20分)11.如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池.观察电压表指针的偏转与接线情况可以知道:这个电池的电压是V, 片是它的正极.12.某同学做用电压表测电压的实验,正确连接了电路,闭合开关后,电压表的示数如图所示,由此可以看出实验中存在的问题是,使实验结果更为精确的做法是。

第十六章 电压 电阻全章综合训练(有解析) 人教版物理九年级全一册

第十六章电压电阻全章综合训练刷中考考点1 电压及其测量(1[2023黑龙江牡丹江中考,中]如图所示,闭合开关,说法正确的是 ( )A.两只小灯泡并联B.电压表测量 L₁两端的电压C.若L₁不发光,一定是L₁断路D.若L₂不发光,电压表一定无示数2[2023 湖南怀化中考,中]在如图所示电路中,闭合开关后电压表 V₁的示数为2.5 V,V的示数为4.5V,则电路的电源电压为 V,灯L₂两端电压为 V。

3[2023 福建中考,中]如图所示,电源电压不变,灯L₁、L₂完全相同。

闭合S₁,断开S₂、S₃,灯 L₁、L₂是联的。

闭合S₁、S₂,断开S₃,电压表示数为U₁;闭合S₁、S₃,断开S₂,电压表示数为U₂,则U₁:U₂=。

考点2 电阻及其影响因素4[2023 湖南常德中考,中]有A、B、C三根完全相同的导线,将A导线剪去一半,电阻变为 R₁;将B 导线均匀地拉伸到原来长度的两倍,电阻变为R₂;将C导线从中间对折,电阻变为R₃。

下列大小关系正确的是( )A.R₁>R₂>R₃B.R₂>R₁>R₃C.R₂>R₃>R₁D.R₃>R₁>R₂5[2023 天津中考,中]电位器实质是一种变阻器,如图是电位器的结构和连入电路的示意图,A、B、C是接线柱。

当滑片向A端旋转时,连入电路的电阻 ( )A.变大B.变小C.不变D.先变大后变小6[2022 黑龙江绥化中考,中]“探究影响导体电阻大小的因素”的实验装置如图所示,在实验中使用四根电阻丝,其材料规格如表所示。

编号材料长度/m 横截面积/mm²灯泡亮度A 锰铜合金0.5 0.8 亮B 镍铬合金0.5 0.8 较亮C 镍铬合金0.5 0.4 较暗D 镍铬合金 1.0 0.4 暗(1)实验中通过观察比较电阻丝电阻的大小。

(2)实验中采用的研究方法是和转换法。

(3)分别将编号为的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的材料有关。

人教版 九年级全一册物理 第16章 电压 电阻 综合训练(含答案)

人教版九年级物理第16章电压电阻综合训练一、选择题1. 通常情况下,下列物体中属于导体的是( )A. 铜丝B. 玻璃C. 橡胶手套D. 塑料2. 如图是小明家安装的换气扇和照明灯的电路图,下列说法正确的是( )A. 换气扇和照明灯不能同时工作B. 换气扇和照明灯只能同时工作C. 换气扇和照明灯工作时,通过它们的电流一定相等D. 换气扇和照明灯工作时,它们两端的电压一定相等3. 一段1 m长的电阻丝,下列做法能使它的电阻增大的是( )A. 对折B. 长度拉伸为原来的2倍C. 剪掉一半D. 外表涂上绝缘材料4. 如图所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。

为了找出故障原因,小华用电压表进行检测,发现ab间电压为0,ac间电压为3 V,bc 间电压为3 V。

则电路故障可能是()A.L1断路B.L1短路C.L2断路D.L2短路5. 如图所示,通过开关的通断来探究电路连接和电路故障等问题,下列说法正确的是()A.断开S1和S3,闭合S2时,R1和R2并联B.断开S1和S3,闭合S2时,电压表测电源电压C.断开S2,闭合S1和S3时,R1和R2串联D.断开S1,闭合S2和S3时,R2被短路6. 一根长1 m的导线,电阻为R,先把它剪去一半,再将剩下的一半拉长到1 m,此时它的电阻( )A.大于RB.等于RC.小于RD.条件不足,无法判断7.如图所示,在“○”处可以连接电流表或电压表测量电路中的电流、电压,为使灯L1与灯L2串联,以下做法正确的是( )A. a为电流表,b为电压表,c为电流表B. a为电压表,b为电压表,c为电流表C. a为电流表,b为电流表,c为电压表D. a为电流表,b为电流表,c为电流表8. 如图所示,电源电压U恒定,闭合开关,L1、L2两灯均正常发光,电流表和电压表均有示数。

过一会儿,其中一只灯泡突然熄灭,两个电表示数均不变,假设故障是由其中某只灯泡引起的,则造成此现象的原因可能是()A.L1短路B.L2短路C.L1断路D.L2断路二、填空题9.如图所示的电路中,开关S闭合时,电灯L1和L2是______联的;断开开关S,电流表的示数________(选填“变大”、“变小”或“不变”).10.电阻是导体对电流的________作用.如图所示A、B两根横截面积相同的铜线,则A铜线的电阻比B铜线的电阻________.11. 小明用甲图所示实物图来测量小灯泡两端电压,请回答下列问题:(1)在连接电路过程中,开关应处于________状态.(2)在闭合开关前,小明应将滑动变阻器的滑片置于________端(选填“A”或“B”),并采用__________的方法来确定电压表的量程.(3)如乙图所示,电压表的读数为________V.12. 如图所示,甲、乙是两把用不同金属制成的钥匙,将它们分别接入图中电路的A、B间,闭合开关,发现当甲钥匙接入电路时,灯泡较亮,可知,甲、乙钥匙中电阻较大的是_____ ___(选填“甲”或“乙”),当甲钥匙不接入电路时,其电阻________(选填“不变”或“变小”)。

(人教版)九年级物理第十六章《电压、电阻》综合练习 (1024)


A.灯泡的实际电压发生了改变
B.灯泡的额定功率发生了改变
C.灯泡的额定电压发生了改变
D.灯泡烧坏了
6.在如图所示的电路中,电源电压保持不变,当开关 S 由断开到闭合,电流表两次示数之 比是 l:5,由此可知,电阻 R1 与 R2 之比是 .........................................................................( )
C.灯泡的额定电压发生了改变
D.灯泡烧坏了
4.如图所示的电路中,电源电压保持不变,闭合开关 S,将变阻器滑片向左移动时( )
A.灯泡 L1 亮度不变、L2 变亮 B.电流表示数变小,电压表示数不变 C.电流表示数不变,电压表示数变大 D.电流表、电压表示数均不变
5.小明做作业时,发现电灯忽明忽暗,原因可能是 ...................................................( )
13.在探究并联电路中干路的电流与各支路的电流有什么关系时,将两个灯泡并联起来接
到电源上,连接的电路如图所示,请你提出问题
,做出
猜想

然后分别将电流表接入 A、B、C 三点,请你分别画出测量 A、B、C 三点电流的电路图。 某同学测量数据记录如下表:
A 点的电流 IA/A B 点的电流 IB/A
第一次测量 0.9
0.4
C 点的电流 IC/A 0.5
第二次测量 1.0
0.6
0.4
分析数据可得出的结论是

14.在探究“串联电路的总电阻与各串联电阻之和的关系”实验中,提供的器材有:定值 电阻 R1、R2 和 R3 (阻值分别为 2Ω、3Ω和 6Ω)、电源(电压恒定但准确值未知)、电流 表和电压表各一只、开关和导线若干.按要求完成以下内容:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

若电源电压为12 V,则L2两端的电压为(
A.4 V C.5 V B.3 V D.8 V
) C
ห้องสมุดไป่ตู้
7.如图所示的电路中,欲使开关闭合后,两个灯泡能同时 发光,应在图中甲、乙两处连入的元件是( A )
A.甲是电流表,乙是电池组
B.甲是电池组,乙是电流表 C.甲是电压表,乙是电池组
D.甲是电压表,乙是电流表
丙同学的问题: 电压表量程选择太小 _______________________________ 。
2.如图所示,一种节日小彩灯是由多个小灯泡串联而成的,若 22 个小彩 每个小彩灯上标注的正常工作电压是10 V,则应将____ 灯____( 串 填“串”或“并”)联接在家庭电路两端。
(第2题图)
他部分没有画出),电压表示数如图丙所示,则L2两端电压为
______V 。为了测L1两端的电压,把图乙中的导线M的左端从a 1.3 不能 ,原 接线柱改接到b接线柱。这样能测出L1的电压吗?_______ 电压表的正、负接线柱接反了 因是__________________________________ 。
(第3题图)
3.小星用如图所示的电路来探究串联电路的电压关系,已知电 源电压为6 V,当开关S闭合后,发现两灯均不亮。他用电压表 分别测a、c和a、b两点间的电压,发现两次电压表示数均为6 V,
L 由此判定灯____( 选填 “L1”或“L2”)断路,用电压表测b、c两点 1
间的电压,示数为____V 0。
电流 表。 ,c是______
12.请用笔画线代替导线,将甲图中的器材按乙图所示电路连
接起来(连线不得交叉)。
13.(2014,淮安)在探究串联电路中电压规律的实验中,小明 连接了如图甲所示的实验电路,电源两端的电压保持不变,L1 和L2是两只完全相同的灯泡。闭合开关S,两灯泡均发光。经 过一段时间,灯泡突然熄灭了,电流表的示数也随之变为零。 若电路中仅有一处故障,且只发生在灯泡L1或L2上。
(1)该电路中存在的故障可能是_____( 断路 选填“断路”或“短路”)。
(2)为进一步确定故障,小明找来了第三只相同且完好的灯泡L3 ,将它并联在灯泡L1两端,闭合开关S,观察各灯的亮暗情况。
若灯泡L3亮,则说明故障发生在灯泡_____ L1 上。
(3)更换元件后,两灯发光。小明用一个电压表分别测图甲电路 中两灯电压;如图乙所示,将电压表正确接在L2两端(电路的其
4.如图所示电路,当S1、S2都断开时,电压表示数_______ 小于 电 等于 电源电压; 源电压,当S1、S2都闭合时,电压表示数________ 等于 电源电压。(均选填 当S1闭合,S2断开时,电压表示数________ “大于”“小于”或“等于”)
5.如图所示电路,各电路元件完好,当闭合开关S,出现的现 象是( D ) A.电流表烧坏 B.电流表有示数,灯亮 C.电压表示数为0 D.电流表无示数,灯不亮 6.如图所示,当S闭合后,V1的示数为7 V,V2的示数为10 V,
10.灯L1与L2并联后接在一电源上,发现灯L1比灯L2亮,则灯 L1与灯L2两端电压相比,下列说法中正确的是( C ) A.灯L1两端的电压大 B.灯L2两端的电压大 C.灯L1与灯L2两端的电压一样大 D.无法确定谁的电压大 11.如图所示:
(第11题图)
(1)若两只灯泡L1和L2是串联的,则在a、b、c三个电表中(电流 电压 表,b是_____ 电流 表,c是______ 电压 表; 表或电压表),a是______ (2)若两只灯泡L1和L2是并联的,则a是______ 电流 表,b是______ 电压 表
实验次数太少 ,应如何改进:_____________ 换用不同规格 不足之处是_______________ 的灯泡多次测量 ________________________ 。
(4)小明按照正确的方法用电压表分别测出了L1、L2和电源两端
的电压,并记录在表格中。
L1两端电压 1.4 V L2两端电压 1.4 V 电源两端电压 2.8 V
小明认真分析了表中的数据,得出结论:串联电路中各用电器 两端的电压相等,总电压等于各部分电压之和。小明的结论是 ________( 不可靠 选填“可靠”或“不可靠”)的,这个实验方案中的
8.如图所示的电路,闭合开关 S,电压表
的示数为 6 V,电
压表 的示数为 4 V。那么( C ) A.电源电压为 10 V B.L1 两端电压为 4 V C.将电压表 换成电流表,则 L1 亮,L2 不亮 D.将电压表 换成电流表,则 L1 与 L2 并联,电流表测干路上 的电流
9.在如图所示电路中,闭合开关后发现灯L1、L2均不发光,电 流表无示数。为了找出故障原因,小华用电压表进行检测,发现 ab间电压为0,ac间电压为3V,bc间电压为3V,则电路故障可能 是( C ) A.L1断路 B.L1短路 C.L2断路 D.L2短路
第十六章 电压 电阻 §16.1~§16.2 综合练习
1.甲、乙、丙三位同学在做“用电压表测电压”的分组实验中, 闭合开关前,他们的电压表指针均指在零刻度处。当闭合开关
试触时,发现电压表指针摆动分别出现了如图甲、乙、丙所示
的三种情况。请分析他们在电压表的使用上分别存在什么问题, 并写在下面的横线上。 甲同学的问题: 电压表正、负接线柱接反了 _______________________________ ; 乙同学的问题: 电压表量程选择太大 _______________________________ ;
