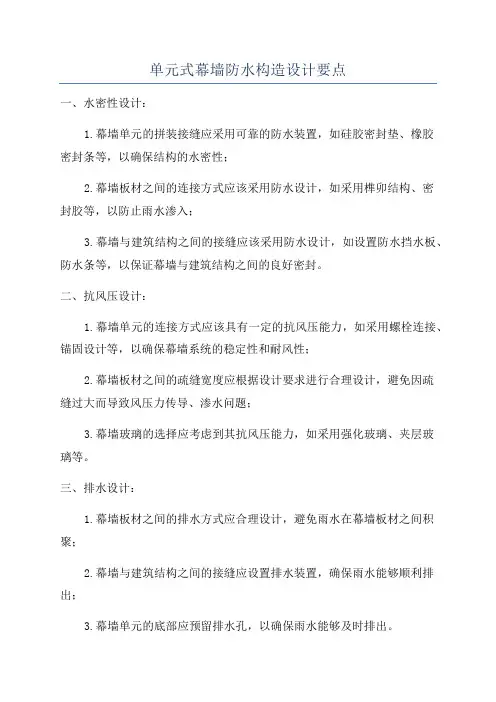

单元式幕墙防水构造设计要点一、水密性设计：1.幕墙单元的拼装接缝应采用可靠的防水装置，如硅胶密封垫、橡胶密封条等，以确保结构的水密性；2.幕墙板材之间的连接方式应该采用防水设计，如采用榫卯结构、密封胶等，以防止雨水渗入；3.幕墙与建筑结构之间的接缝应该采用防水设计，如设置防水挡水板、防水条等，以保证幕墙与建筑结构之间的良好密封。
二、抗风压设计：1.幕墙单元的连接方式应该具有一定的抗风压能力，如采用螺栓连接、锚固设计等，以确保幕墙系统的稳定性和耐风性；2.幕墙板材之间的疏缝宽度应根据设计要求进行合理设计，避免因疏缝过大而导致风压力传导、渗水问题；3.幕墙玻璃的选择应考虑到其抗风压能力，如采用强化玻璃、夹层玻璃等。
三、排水设计：1.幕墙板材之间的排水方式应合理设计，避免雨水在幕墙板材之间积聚；2.幕墙与建筑结构之间的接缝应设置排水装置，确保雨水能够顺利排出；3.幕墙单元的底部应预留排水孔，以确保雨水能够及时排出。
四、热膨胀设计：1.幕墙的膨胀系数应与建筑结构相匹配，避免因热胀冷缩而导致幕墙板材的开裂、变形等问题；2.幕墙与建筑结构之间的连接部位应设置可伸缩的防水装置，以吸收热胀冷缩引起的变形。
五、防火设计：1.幕墙材料的防火等级应根据建筑物的消防要求进行选择；2.幕墙与其他建筑构件之间的接缝和连接点应设置防火封闭材料，以防止火势蔓延。
六、材料选用：1.幕墙板材的材料应具有一定的耐候性和耐腐蚀性，如铝合金板材、不锈钢板材等；2.幕墙密封材料应选用耐候性和耐老化的防水、密封胶等。
综上所述，单元式幕墙防水构造设计要点主要包括水密性设计、抗风压设计、排水设计、热膨胀设计、防火设计和材料选用。
通过合理的设计，可以确保幕墙系统具有良好的防水性、抗风性和耐久性。
单元式幕墙防水及设计要点分析
单元式幕墙防水及设计要点分析一、引言在建筑幕墙系统中，单元式幕墙常常被广泛应用。
单元式幕墙的主要特点是采用预制单元的方式，将幕墙面板在工厂进行组装完成后，再进行安装。
这种施工方式不仅可以提高施工效率，还可以有效地控制施工质量。
在实际应用中，单元式幕墙防水问题成为了设计和施工的重要难点，本文将对单元式幕墙防水及设计要点进行深入分析。
二、单元式幕墙防水问题1. 单元接缝密封单元式幕墙的面板通常是由多个单元组成，单元与单元之间的接缝处是幕墙系统防水的重点。
在设计时，应该考虑单元接缝的密封方式，以确保幕墙系统的整体防水性能。
常见的单元接缝密封方式包括：硅胶密封、胶条密封、挤出橡胶条密封等。
在选材时，应该选择具有良好耐候性和高弹性的密封材料，以适应幕墙系统在使用过程中的变形和位移，从而保证幕墙的防水性能。
2. 排水系统设计单元式幕墙系统的排水设计是确保幕墙防水的关键要素。
合理的排水系统可以有效地将积水排出，避免在幕墙系统内部出现渗漏现象。
在设计单元式幕墙的排水系统时，应该考虑到幕墙的倾角、排水槽的设置、排水口的位置等因素，以确保雨水顺利排除，不会滞留在幕墙系统内部。
3. 材料选择在单元式幕墙的设计和施工中，材料的选择尤为重要。
幕墙面板的材料应该具有良好的抗风压性能和抗紫外线性能，以确保幕墙系统的使用寿命。
密封材料也应该具有较长的使用寿命，能够经受住外部环境的侵蚀和变化，保持良好的密封性能。
三、单元式幕墙设计要点分析在单元式幕墙的设计中，系统的结构设计是至关重要的。
合理的结构设计不仅可以提高系统的稳定性和承载能力，还可以为防水设计提供有利条件。
在系统结构设计中，应该充分考虑系统的耐风压性能、变形和位移对防水性能的影响，以确保系统在使用过程中不会因为变形而影响防水效果。
单元式幕墙系统的连接方式对系统的整体性能和防水性能有着重要的影响。
在设计时，需要充分考虑系统之间的连接方式，以确保连接处的密封性能和可靠性。
常见的连接方式包括：槽式连接、横梁连接、角码连接等。
单元式幕墙防水及设计要点分析

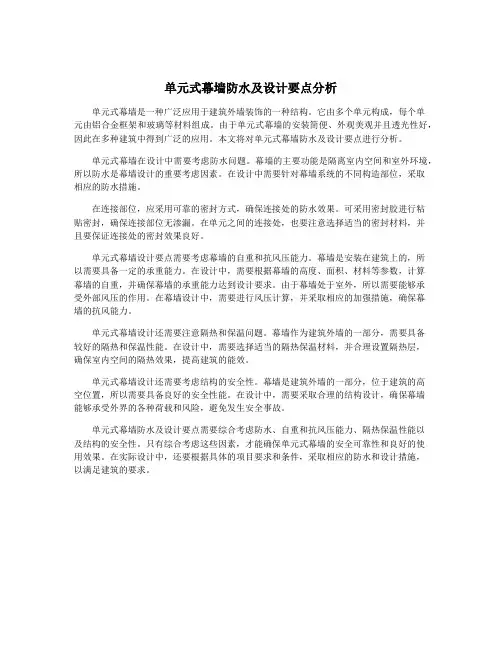

单元式幕墙防水及设计要点分析单元式幕墙是一种广泛应用于建筑外墙装饰的一种结构。
它由多个单元构成，每个单元由铝合金框架和玻璃等材料组成。
由于单元式幕墙的安装简便、外观美观并且透光性好，因此在多种建筑中得到广泛的应用。
本文将对单元式幕墙防水及设计要点进行分析。
单元式幕墙在设计中需要考虑防水问题。
幕墙的主要功能是隔离室内空间和室外环境，所以防水是幕墙设计的重要考虑因素。
在设计中需要针对幕墙系统的不同构造部位，采取相应的防水措施。
在连接部位，应采用可靠的密封方式，确保连接处的防水效果。
可采用密封胶进行粘贴密封，确保连接部位无渗漏。
在单元之间的连接处，也要注意选择适当的密封材料，并且要保证连接处的密封效果良好。
单元式幕墙设计要点需要考虑幕墙的自重和抗风压能力。
幕墙是安装在建筑上的，所以需要具备一定的承重能力。
在设计中，需要根据幕墙的高度、面积、材料等参数，计算幕墙的自重，并确保幕墙的承重能力达到设计要求。
由于幕墙处于室外，所以需要能够承受外部风压的作用。
在幕墙设计中，需要进行风压计算，并采取相应的加强措施，确保幕墙的抗风能力。
单元式幕墙设计还需要注意隔热和保温问题。
幕墙作为建筑外墙的一部分，需要具备较好的隔热和保温性能。
在设计中，需要选择适当的隔热保温材料，并合理设置隔热层，确保室内空间的隔热效果，提高建筑的能效。
单元式幕墙设计还需要考虑结构的安全性。
幕墙是建筑外墙的一部分，位于建筑的高空位置，所以需要具备良好的安全性能。
在设计中，需要采取合理的结构设计，确保幕墙能够承受外界的各种荷载和风险，避免发生安全事故。
单元式幕墙防水及设计要点需要综合考虑防水、自重和抗风压能力、隔热保温性能以及结构的安全性。
只有综合考虑这些因素，才能确保单元式幕墙的安全可靠性和良好的使用效果。
在实际设计中，还要根据具体的项目要求和条件，采取相应的防水和设计措施，以满足建筑的要求。
单元式幕墙防水及设计要点分析

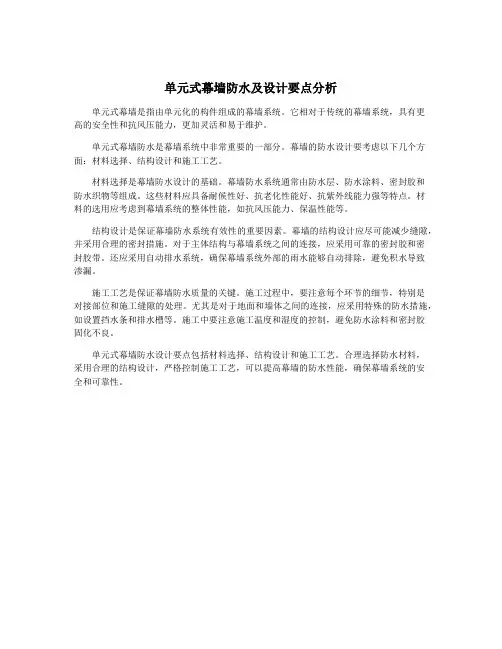

单元式幕墙防水及设计要点分析
单元式幕墙是指由单元化的构件组成的幕墙系统。
它相对于传统的幕墙系统，具有更
高的安全性和抗风压能力，更加灵活和易于维护。
单元式幕墙防水是幕墙系统中非常重要的一部分。
幕墙的防水设计要考虑以下几个方面：材料选择、结构设计和施工工艺。
材料选择是幕墙防水设计的基础。
幕墙防水系统通常由防水层、防水涂料、密封胶和
防水织物等组成。
这些材料应具备耐候性好、抗老化性能好、抗紫外线能力强等特点。
材
料的选用应考虑到幕墙系统的整体性能，如抗风压能力、保温性能等。
结构设计是保证幕墙防水系统有效性的重要因素。
幕墙的结构设计应尽可能减少缝隙，并采用合理的密封措施。
对于主体结构与幕墙系统之间的连接，应采用可靠的密封胶和密
封胶带。
还应采用自动排水系统，确保幕墙系统外部的雨水能够自动排除，避免积水导致
渗漏。
施工工艺是保证幕墙防水质量的关键。
施工过程中，要注意每个环节的细节，特别是
对接部位和施工缝隙的处理。
尤其是对于地面和墙体之间的连接，应采用特殊的防水措施，如设置挡水条和排水槽等。
施工中要注意施工温度和湿度的控制，避免防水涂料和密封胶
固化不良。
单元式幕墙防水设计要点包括材料选择、结构设计和施工工艺。
合理选择防水材料，
采用合理的结构设计，严格控制施工工艺，可以提高幕墙的防水性能，确保幕墙系统的安
全和可靠性。
单元式幕墙防水及设计要点分析

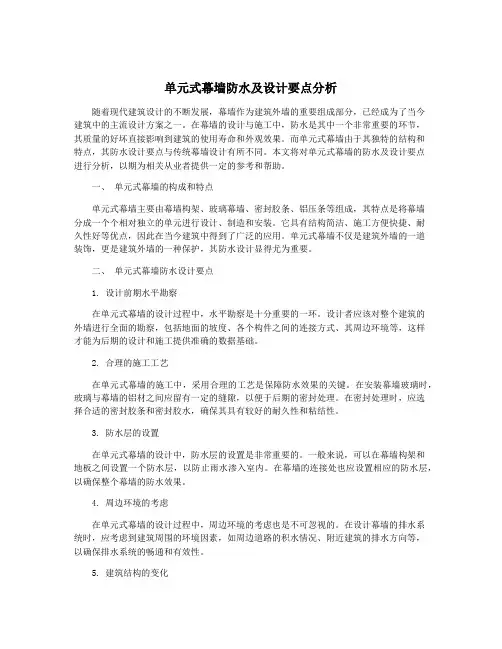

单元式幕墙防水及设计要点分析随着现代建筑设计的不断发展，幕墙作为建筑外墙的重要组成部分，已经成为了当今建筑中的主流设计方案之一。
在幕墙的设计与施工中，防水是其中一个非常重要的环节，其质量的好坏直接影响到建筑的使用寿命和外观效果。
而单元式幕墙由于其独特的结构和特点，其防水设计要点与传统幕墙设计有所不同。
本文将对单元式幕墙的防水及设计要点进行分析，以期为相关从业者提供一定的参考和帮助。
一、单元式幕墙的构成和特点单元式幕墙主要由幕墙构架、玻璃幕墙、密封胶条、铝压条等组成，其特点是将幕墙分成一个个相对独立的单元进行设计、制造和安装。
它具有结构简洁、施工方便快捷、耐久性好等优点，因此在当今建筑中得到了广泛的应用。
单元式幕墙不仅是建筑外墙的一道装饰，更是建筑外墙的一种保护，其防水设计显得尤为重要。
二、单元式幕墙防水设计要点1. 设计前期水平勘察在单元式幕墙的设计过程中，水平勘察是十分重要的一环。
设计者应该对整个建筑的外墙进行全面的勘察，包括地面的坡度、各个构件之间的连接方式、其周边环境等，这样才能为后期的设计和施工提供准确的数据基础。
2. 合理的施工工艺在单元式幕墙的施工中，采用合理的工艺是保障防水效果的关键。
在安装幕墙玻璃时，玻璃与幕墙的铝材之间应留有一定的缝隙，以便于后期的密封处理。
在密封处理时，应选择合适的密封胶条和密封胶水，确保其具有较好的耐久性和粘结性。
3. 防水层的设置在单元式幕墙的设计中，防水层的设置是非常重要的。
一般来说，可以在幕墙构架和地板之间设置一个防水层，以防止雨水渗入室内。
在幕墙的连接处也应设置相应的防水层，以确保整个幕墙的防水效果。
4. 周边环境的考虑在单元式幕墙的设计过程中，周边环境的考虑也是不可忽视的。
在设计幕墙的排水系统时，应考虑到建筑周围的环境因素，如周边道路的积水情况、附近建筑的排水方向等，以确保排水系统的畅通和有效性。
5. 建筑结构的变化在单元式幕墙的设计过程中，还应考虑到建筑结构的变化。
单元式幕墙防水及设计要点分析

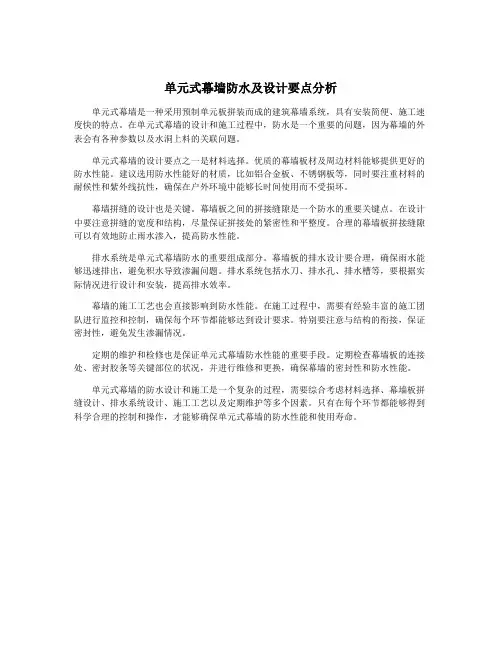

单元式幕墙防水及设计要点分析单元式幕墙是一种采用预制单元板拼装而成的建筑幕墙系统，具有安装简便、施工速度快的特点。
在单元式幕墙的设计和施工过程中，防水是一个重要的问题，因为幕墙的外表会有各种参数以及水洞上料的关联问题。
单元式幕墙的设计要点之一是材料选择。
优质的幕墙板材及周边材料能够提供更好的防水性能。
建议选用防水性能好的材质，比如铝合金板、不锈钢板等，同时要注重材料的耐候性和紫外线抗性，确保在户外环境中能够长时间使用而不受损坏。
幕墙拼缝的设计也是关键。
幕墙板之间的拼接缝隙是一个防水的重要关键点。
在设计中要注意拼缝的宽度和结构，尽量保证拼接处的紧密性和平整度。
合理的幕墙板拼接缝隙可以有效地防止雨水渗入，提高防水性能。
排水系统是单元式幕墙防水的重要组成部分。
幕墙板的排水设计要合理，确保雨水能够迅速排出，避免积水导致渗漏问题。
排水系统包括水刀、排水孔、排水槽等，要根据实际情况进行设计和安装，提高排水效率。
幕墙的施工工艺也会直接影响到防水性能。
在施工过程中，需要有经验丰富的施工团队进行监控和控制，确保每个环节都能够达到设计要求。
特别要注意与结构的衔接，保证密封性，避免发生渗漏情况。
定期的维护和检修也是保证单元式幕墙防水性能的重要手段。
定期检查幕墙板的连接处、密封胶条等关键部位的状况，并进行维修和更换，确保幕墙的密封性和防水性能。
单元式幕墙的防水设计和施工是一个复杂的过程，需要综合考虑材料选择、幕墙板拼缝设计、排水系统设计、施工工艺以及定期维护等多个因素。
只有在每个环节都能够得到科学合理的控制和操作，才能够确保单元式幕墙的防水性能和使用寿命。
单元式幕墙防水及设计要点分析
单元式幕墙防水及设计要点分析在现代建筑中，幕墙已经成为一种常见的建筑外立面材料，其卓越的外表美观性，出色的保温隔热性和自洁性，以及透光性，使其成为建筑师和业主们的优选材料。
然而，幕墙的防水设计与施工问题可能会导致建筑的水密性问题，这是有关建筑物的外观和结构安全性的一个关键问题。
本文将探讨单元式幕墙的防水及设计要点，以帮助建筑师，施工人员和业主了解幕墙的基本设计，施工，维护和保护要点。
一、单元式幕墙的基本结构和类型单元式幕墙通常由边框和面板组成，其中边框是幕墙的结构骨架，而面板则是幕墙的外观表面。
单元式幕墙实用的一种分组方式是按外表面的性质分为两种基本类型：1. 填充式幕墙，这是一种边框和面板之间装有隔热材料的幕墙，使其具有卓越的隔热，保温和隔音性，常用于高层建筑外墙。
2. 非填充式幕墙，其特点是边框和面板间没有填充材料，大多使用透光材料，如玻璃，石英，PC或PVC板等材料面板。
1. 设计良好的幕墙必须同时满足以下几点：• 幕墙必须有良好的外观表现，以达到建筑外观设计的要求。
• 幕墙必须有良好的防水和气密性，以防止水从幕墙结构中渗漏。
2. 幕墙设计的重要参数包括以下几个方面：• 幕墙的分区布局和结构。
• 幕墙的边框结构设计与剖面选择。
• 幕墙的面板分析和选择，包括透光材料的厚度，层数，颜色和透光率等。
• 幕墙的隔热材料选择和厚度。
• 幕墙系统的细部构造和保护。
1. 幕墙的水平防水设计幕墙在安装时需要与建筑主体接头，其中水平接头处通常存在一定的水密性挑战。
在幕墙的水平接头处，要注意以下几个方面：• 水平接头缝隙应密封。
• 幕墙的结构设计要考虑到雨水和水蒸气的排水和流动。
• 幕墙在水平接头处，通常需要进行特殊的加强设计，以满足振动和自然风加载的要求。
幕墙每个面板之间都需要通过垂直接头连接。
在垂直接头处，要注意以下几个方面：• 面板之间及其他连接处必须紧密无缝连接，以防止水渗透。
• 每个接头处必须正确密封，并且必须确保接头处的密封良好。
单元式幕墙防水及设计要点分析
单元式幕墙防水及设计要点分析幕墙是建筑外观装饰的一种重要形式，一般由铝合金、玻璃和铝塑板等材料组成，广泛应用于商业建筑、办公楼和高档住宅等建筑中。
幕墙的防水是保证建筑结构不受雨水渗漏和损害的关键要素，本文将分析幕墙防水的单元式设计要点。
幕墙的防水设计要考虑以下几个方面：1.材料选择：幕墙的主要材料是铝合金和玻璃。
铝合金的表面可通过阳极氧化处理或喷涂等方式增加抗氧化、耐候性和耐腐蚀性，以确保幕墙的长期使用。
玻璃的选择要考虑透光性、耐候性和抗冲击性等因素，同时需要使用密封胶和密封材料进行水密性处理。
2.结构设计：幕墙的结构设计要合理，确保牢固和稳定。
幕墙的接缝和连接部位应采用专业的密封技术和水密处理，以防止水渗漏。
幕墙的设计要考虑风压、水压和温差等外力因素，同时保证结构的抗震性能。
3.密封处理：幕墙的密封处理是防水的关键，主要包括密封胶和密封材料的选择和施工。
密封胶应具有良好的弹性、耐久性和耐候性，能有效防止水渗漏和空气渗透。
密封材料的选择要考虑其耐候性、耐腐蚀性和粘接性能等因素。
1.单元设计：幕墙的单元式设计是将幕墙分成一个个独立的单元进行制造和安装。
每个单元通过密封胶和密封材料与其他单元相连，形成一个整体的幕墙系统。
单元式设计可以提高施工效率，减少漏水点和热桥的产生。
2.拼装方式：幕墙的单元式设计可以采用点式或线式拼装方式。
点式拼装是将幕墙单元通过连接件连接在承重结构上，形成一个点点相连的结构。
线式拼装是将幕墙单元通过水平或垂直的线条连接在承重结构上，形成一个线条相连的结构。
拼装方式的选择要考虑施工便利性和防水效果。
幕墙的防水设计要考虑材料选择、结构设计和密封处理等因素。
单元式的设计可以提高施工效率，简化施工工序，并减少漏水点的产生。
拼装方式和开孔设计也是幕墙防水的重要要点，需要考虑到防水效果和结构的强度和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元式幕墙防水系统的细节重塑摘要：加拿大素里纪念医院的玻璃幕墙项目，是中外方合作的成果，外方对细节的关注和全过程管理，中方对项目系统的整体把握和细部完善，促成了项目的成功，避免了项目在日后使用中可能存在的缺陷和不足。
本文通过对这些技术细节和管理过程的展示，借助项目实例探讨了对现有的单元式幕墙乃至各类幕墙所进行细节重塑，通过好的设计管理制度保障重塑的细节，为工程提高使用可靠性提供经验借鉴。
关键词：加拿大素里纪念医院；单元式玻璃幕墙；防水；抗风压；细节重塑1 前言单元式幕墙是目前行业内比较普及的构造形式，因其安装方便，施工快捷，抗震性好，被越来越多的业主、施工单位所接受和使用，也被大量的幕墙业内熟悉和掌握。
但是由于单元式幕墙的高度工厂加工特性，使得前期的细节工作显得非常重要，对设计人员的素质要求也非常高。
但综观行业内的实际情况，不少项目在实践中，就因为设计缺陷、细节不完善、加工指导不到位所产生的偏差、工厂组装粗糙或安装漏项等原因出现了漏水、保温性能不好、结构错位等问题，极大影响了用户的正常使用，给业主带来了一定的经济损失，对幕墙行业也造成了极为不利的负面影响。
通过参与国际竞争、承揽国际业务的项目实践，我们在与加拿大方面密切合作的过程中，深深体会到了国外业主和顾问对细节完美的追求，重要地方甚至是对细节进行重塑，密切贴合国际标准和项目实际，所有的努力对项目的最终投入运营形成了技术和管理保障，这些国际同行和他们的建筑管理体系，值得国内幕墙界探讨和学习。
2 项目概况加拿大素里纪念医院医护楼位于加拿大的13750 96th Avenue，Surrey，B.C.，是医院类新建项目，整个建筑由主楼（9层）和裙楼（3层）组成，总建筑面积37000m2。
主楼玻璃幕墙采用单元式玻璃幕墙和框架石材幕墙系统，其中单元式幕墙面积约9000m2。
玻璃幕墙系统为国内设计、采购、加工、单元组装，海运至加拿大工地安装。
幕墙采用了先进、成熟的单元式系统，通过对系统内部细部构造精心设计、改进，使幕墙在保证建筑立面要求的前提下，不仅具有优良的气密性、水密性、抗风压能力，而且达到了较高的环保节能要求，充分展示了先进的现代幕墙建筑技术。
按照与外方的项目合同，整个项目采用的建筑材料按国内方便采购和符合承揽合同的做法，以BS8118英国规范为合同的主要执行标准，在与外方的几轮磋商后，最终双方确认了主要材料：（1）铝材：采用6063-T6铝合金型材，表面氟碳喷涂。
横梁和立柱均为63.5mm×133mm的截面形式。
（2）玻璃：6+12A+6中空Low-E钢化玻璃，内充氩气，层间不见光部位增加铝背板遮挡，具有良好的隔音降噪、阳光控制、减少热传递的功能。
（3）结构胶及密封胶：GE公司硅酮结构胶及硅酮密封胶，胶体粘着力强，延伸率高。
（4）密封胶条和垫块：密封胶条和垫块采用硅橡胶，抗老化性能更优异。
项目的不同部位有不同的做法，出于建筑的普遍性和重要性而言，我们选用建筑主楼为例，该位置的幕墙是隐框单元式玻璃幕墙系统，单元宽度1500mm，单元高度4290mm，见光位玻璃高1400mm，非见光位玻璃高度2890mm（见图1）。
板块重量约350kg。
系统为横滑插接形式，混凝土楼板顶面设槽式预埋件，结构施工时同步预埋。
单元板块通过连接件挂接在混凝土楼板上，依靠T型螺栓与转接件相连，使得竖龙骨为拉弯构件，整栋楼按带悬臂的多跨梁综合计算，受力形式明确、合理（见图2）。
3 系统防水构造与结构重塑防水的细节都是幕墙设计的重点，出于防水性是针对现有幕墙诟病最多的，项目外方对于防水性的细节也是最为担心的，这和我们的想法一致，双方通过共同的数轮讨论，投标阶段的防水设计几乎完全予以构造，最终得到了一个为双方所能满意的方案。
3.1 防水细节设计系统前期一致选用的是横滑型单元系统，横梁设导向孔，在竖料内壁通过自攻螺钉与立柱形成整体，典型的横剖和纵剖节点形式如图3所示。
横梁空腔部分由立柱封闭，滑槽凸出立柱板块，在板块拼接部位会形成滑槽缺失，因此设置了专门盖板填补，现场通过密封胶固定和密封，上单元下框可以在槽内自由滑动，安装板块之间封口做法如图4。
作为功能性设计，单元式幕墙的气密和水密始终是第一位的考量指标，本系统仍然是利用幕墙中最广泛采用的雨幕原理，设置了三道密封防线（如图5）。
（1）尘密线。
固定于一侧单元板块具有弹性和压缩量的胶条，当板块插接就位即搭接于相邻单元板块，为阻挡灰尘设计的一道密封线，起到阻挡灰尘和披水的作用（如图6）。
（2）水密线。
作为单元幕墙的重要防线，通过幕墙表面的少量漏水可以越过这条线，进入单元幕墙的等压腔，通过立柱内部腔体排到底座横梁水槽中，使得进入等压腔的水被有组织的排出，没有继续进入室内的能力，达到阻水的目的。
（3）气密线。
设置单元中最后一道胶条，避免由于等压腔和室外基本上相通，水密线不能阻止空气的渗透而导致幕墙系统气密性降低，从而达不到理想的保温效果。
竖料采用较薄的通长蘑菇胶条，在插接后变形压紧，填满公、母料间隙，形成密闭线条，阻断内外空气流动，保证系统的气密性（如图7）。
所有细节设计都是基于以上理论进行修正或改良，避免大量雨水进入，同时也设置合理通道导出少量雨水。
3.2 防水结构计算设计结构安全性对气密、水密性影响是巨大的，单薄的型材往往导致板块变软，受到风压作用下，变形量很大，密封胶条的配合处于放松状态，从而密封失效，出现漏水、漏气等现象。
但是过于笨重的型材立柱又是不经济的，因此，调整型材细部构造，寻找到最合理的受力截面，是设计人员关键的一步。
按照项目的实践经验，即使是满足使用强度和变形需要的幕墙体系，在受到超过密封胶体系的变形后，结构也会产生渗漏造成进水，而且是无法根治的漏水，投标中我们提交的结构体系设计已经考虑了该可能性，并受到业主的青睐。
在项目进入施工图阶段，我们也着重完善了结构的计算，并充分考虑到结构变形对防水的影响。
通过分析单元组成，建筑分格，采用多跨梁形式计算，风荷载按照1.8kN/m2计算，计算简图如图8。
通过计算，发现8层楼板间的支座部位弯矩最大，超过型材设计范围，因此在局部增加了钢板进行加固。
加固范围仅限于8F弯矩较大部位，而铰接点弯矩为零，因而立柱靠近铰接点1000处均未加固。
调整后的立柱变形为16.2mm，满足4290/175 =24.5mm的要求，计算结果如图9。
根据科学计算的结果，组织了对结构体系的重新审核，双方根据建筑模型的比较分析，对结构上的细节进行了重构。
4 防水构造的加工重塑施工图阶段的细节设计是幕墙承包的主要环节，作为设计、加工一体的幕墙行业来说，加工图阶段和生产中的技术指导，也是非常重要的环节。
优秀的防水构造体系除了施工图阶段的细节构造外，加工图是形成产品的直接依据。
防水作为幕墙的细节的体现，对保障防水性的加工重塑，整个设计管理流程上，通过强化重点部位和重点环节，实现了防水构造的加工重塑。
4.1 材料的界面防水密封胶是幕墙防水的主要材料之一，胶体与铝型材表面通过粘接形成的强附着力阻止了水的通过形成防水作用，但是，不少建筑用料不符合国家标准，表面涂层附着力不强或氧化膜过薄、过厚，都有可能导致密封胶粘接失效而产生裂缝。
因此，中外方在参与加工图编制和设计管理的过程中，已经充分考虑到这些影响，通过有设计主管参与的技术试验，避免了界面防水不利的可能性。
另外，挡水胶条、披水板等主要防水构件，项目执行中也提出了设计参与审核和验收，一起参与并由设计全程主控，充分保证实现幕墙的设计目的。
4.2 加工图中的接缝防水除了插接部位系统设计上考虑多重防水，单元加工组装时拼接缝的防水密封也是至关重要的，根据渗水可能的路径，在相应横、竖料拼接处所不得不产生的缝隙逐一进行抹胶密封，确保接缝位置的整体。
这些接缝受加工精度的影响，在正偏差接触的位置接缝偏小，而负偏差的位置，接缝较大，大小不一的接缝，需要在加工图中予以预先考虑。
水在进入缝隙的过程，会形成冲刷和腐蚀，因此，需要形成一个连续可靠的处理方案，以减少加工组装过程的。
为了保证这些接缝的可靠性，克服施工中存在的偶然性，设计在端部涂抹胶，实现整体性防水，而整个防水用的抹胶，不得阻碍排水口位置。
端部抹胶防水相较于表面的简单抹胶，可以承受自然降水和暴雨影响下水的冲刷，即使表面抹胶层受到紫外线、水和风的显著破坏，或整个端部高度内的有效胶体仍可以有效阻水，并可保证一定寿命的使用期限（如图10、图11）。
组装过程中，不少细节的连接也是依靠密封胶来实现防水的，加工图设计中对这些连接部件的先后顺序有一个充分的预估和演示，并全程跟踪样板制作，中外方对安装流程的探讨和研究，在加工图设计中，预先考虑到了防水设计中的组装顺序后，可以有效保证这些接缝的防水（如图12）。
防水的发生除了在结构体系的分析构造上实现，设计要求对每个开孔位置的紧固件实现全部防水。
玻璃与主体幕墙框架之间的紧固连接也是防水的重要环节，加工图中也要规定这些防水的处理（如图13、图14）。
总之，优秀的加工图设计、加工审核和设计全程参与复审，是保证整个项目防水结构顺利实施的有效手段，这些，都促成了项目的顺利投入使用。
5 幕墙防水构造的设计控制设计控制是整个幕墙承包商管理制度的基础，所有环节进入加工图后，虽然算是正式实现产出了，但是全程、全员的再审查，可以保证细节的不疏忽。
根据设计控制计划，实现全流程的设计保障也是幕墙防水构造得以顺利实施的必不可少的措施。
设计控制需要对整体进行把关，而大型项目的设计分工合作是基本的管理手段，如何实现技术要点的充分应用，对不同设计小组图纸的细分和汇总，尤其是核心问题的整体把握和事后再审视，是必不可少的提高产品质量的手段。
再审视分成两个阶段：第一是主体结构分解后的再审视，资深的设计主管人员要对整个细节重新组合。
项目在整个建筑立面图中，对于不同加工分区结合位置进行了着重管理，这些也是外方控制的重点。
第二是加工图阶段后期的再审视，设计主管和安装队伍需要对整个设计和安装流程予以全程演示评估，寻找遗漏的环节。
外方对整个加工图参与的不多，但是对于安装的全流程予以了明确，既便于施工承包商内部的管理，也促进了与现场的沟通。
加强设计控制和再审核管理，成为了项目顺利实现的一个有力武器。
6 结论和启示不同类型的幕墙施工方法对于行业内的资深人员来说，都是比较常见的。
主体构造设计完成后，一个完整的幕墙随即展现在了设计师们的眼前。
但是，幕墙的施工质量和幕墙的使用寿命，则是这些设计师们所无法看到，也无法预测到的。
优秀的资深的项目管理和设计团队，通过对细节的重塑，却能对未来的项目进行预期，这些细节的谨慎处理，可以重塑项目的生命。
细节的缺失，是当今中国幕墙行业高产出环境下的一个致命的而又无法避免的缺陷。
