普通自行车中轴拆卸方法
普通自行车中轴拆卸方法
### 一、拆解中轴
1. 先使用15mm螺纹拧节头，拧下中轴螺母及螺钉。
2. 用双头把手将中轴的大螺母撬开，拧开把手后可拆下轮组及中轴。
3. 再拧开团轮中间的硅胶，包裹螺帽，可将轮子及芯轴拆解。
### 二、拆装中轴
1. 将中轴的轮组装好，部件之间不要捆紧，调整到大概的均衡，然后用双头把手将其固定好。
2. 用双头把手拧好中轴上的芯轴，再拧回大螺母，用扭力螺母耐受拧紧。
3. 最后，用撑团轮中间的硅胶及螺帽，将团轮和芯轴固定好，拧紧螺母，完成中轴的拆装。
自行车中轴拆卸和安装方法
自行车中轴拆卸和安装方法
拆卸自行车中轴需要以下工具：扳手、中轴锥形套筒、螺丝起子
步骤如下：
1. 用扳手取下左右两侧中轴卡扣的螺丝。
2. 用中轴锥形套筒插入左侧中轴中，顺时针旋转，将左侧中轴松开。
3. 拉出左侧中轴，取下左侧曲柄臂。
4. 将中轴锥形套筒插入右侧中轴中，逆时针旋转，松开右侧中轴。
5. 转动右侧曲柄臂，将中轴拧出并取下。
安装自行车中轴需要以下工具：扳手、中轴锥形套筒、螺丝起子、润滑油
步骤如下：
1. 在自行车车架的中轴壳体中涂抹少量润滑油以便中轴安装。
2. 将右侧中轴插入中轴壳体，并用中轴锥形套筒将其固定。
3. 安装右侧曲柄臂，并用扳手将中轴卡扣螺丝拧紧。
4. 将左侧曲柄臂对准右侧曲柄臂，并插入左侧中轴中。
5. 用中轴锥形套筒将左侧中轴固定。
6. 确保左、右两侧中轴均已牢固固定，并用扳手将中轴卡扣螺丝拧紧。
自行车工具_飞轮中轴拆卸_维修车组合套装
自行车工具飞轮中轴拆卸维修车组合套装使用方法此工具用于拆卸和安装变速自行车上的飞轮、链条、中轴、牙盘不同车型不同套餐套餐详情：6/7s旋飞型：拆卸旋式后飞轮6、7速的自行车8/9s卡飞型：拆卸卡式后飞轮8、9速的自行车（方孔花键的中轴牙盘，如SHIMANO 套件M390、M430）9/10s一体型：拆卸后飞轮9、10速的自行车（一体中空的中轴牙盘，如：SHIMANO 的M590、M610、M780，SRAM的X7、新锐一体牙盘）6-10s通用型：拆卸后飞轮6、7、8、9、10速的自行车工具详细介绍：①截链器功能：拆卸链条车手必备，一旦拥有, 别无它求! 6 7 89 10速都适用使用方法：②二合一扳手功能：1、拆卸中空一体中轴2、拆卸卡式飞轮的辅助固定使用方法：1、拆中空一体中轴2、卡式飞轮固定扳手与套餐的卡式飞轮套筒配合使用③飞轮套筒功能：拆卸飞轮一般情况下，6、7速为旋式飞轮，8、9、10速为卡式飞轮。
（极其少数7速是卡飞）背面图旋式飞轮套筒黑色（适用于旋飞）卡式飞轮套筒银色（适用于卡飞）④牙盘拉玛功能：拆卸牙盘/曲柄（方孔、花键）拆卸花键牙盘步骤演示：活扳手拿来拧也可以⑤中轴套筒功能：拆卸20齿密封中轴实物图使用方法：将中轴拆卸器套在中轴上，用大扳手用力将其拧下需要注意的是：1、手要扶住中轴拆卸器（防止发力时拆卸器脱出，损坏中轴碗）再发力拧2、拆卸方向为脚踏的方向（左边曲柄逆时针，右边牙盘顺时针），反之就是拧紧的方向使用演示图（非实物图）⑥中空一体中轴盖工具品名：一体曲柄盖工具材质：尼龙{功能}拆中空一体中轴的塑料盖注意：因为是尼龙料，肯定不如金属硬，有一定的延展性，搭配六角扳手的时候最多可以承受40N的力（就是螺丝太紧用扳手也拧不动的时候不能继续加力，否则会导致碎裂）实物图以下为演示图，图中并非此款，请参考上面实物图。

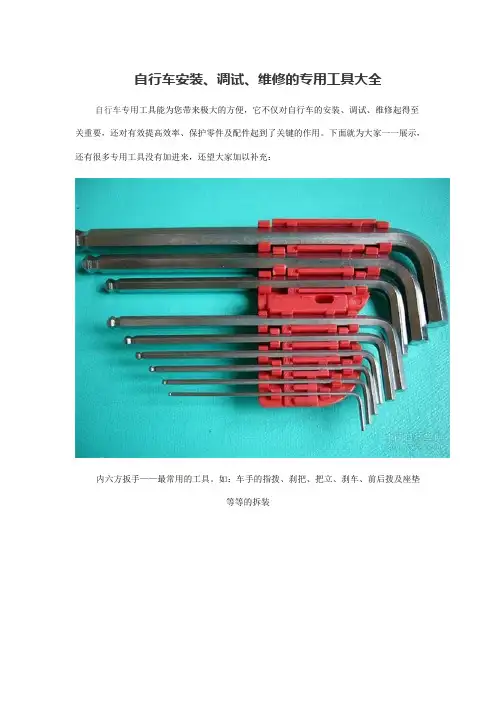

自行车安装、调试、维修的专用工具大全分解
自行车安装、调试、维修的专用工具大全自行车专用工具能为您带来极大的方便，它不仅对自行车的安装、调试、维修起得至关重要，还对有效提高效率、保护零件及配件起到了关键的作用。
下面就为大家一一展示，还有很多专用工具没有加进来，还望大家加以补充：
内六方扳手——最常用的工具。
如：车手的指拨、刹把、把立、刹车、前后拨及座垫
等等的拆装
内六花扳手——这个主要是shimano碟刹片的安装才用到
牙盘曲柄拆装器——永远u牙盘曲柄的拆装
中轴拆装器——用于五通处中轴的拆装
截链器——用于链条的拆装
卡式飞轮拆装器——用于卡式飞轮与花鼓间的拆装
旋式飞轮拆装器——用于旋式飞轮与花鼓间的拆装
辐条扳手——用于编圈及调整辐条
撬胎棒——用于内外胎的拆装
剪线钳——用于刹线等的断截
脚踏拆装扳手——即15号的固定扳手
旋式碗组拆装扳手——用于旋式碗组的拆装
其他辅助工具：这些工具虽然不是装车的专用工具，但你能也在装车使用到它们摘自：中国自行车网/news/show.php?itemid=3951。

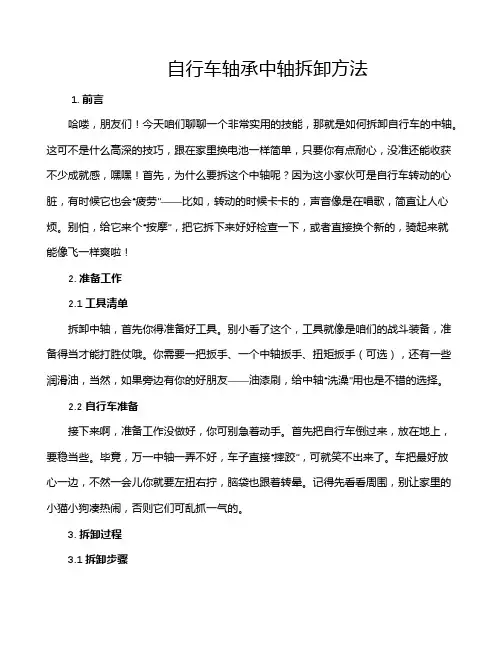

自行车轴承中轴拆卸方法
自行车轴承中轴拆卸方法1. 前言哈喽，朋友们！今天咱们聊聊一个非常实用的技能，那就是如何拆卸自行车的中轴。
这可不是什么高深的技巧，跟在家里换电池一样简单，只要你有点耐心，没准还能收获不少成就感，嘿嘿！首先，为什么要拆这个中轴呢？因为这小家伙可是自行车转动的心脏，有时候它也会“疲劳”——比如，转动的时候卡卡的，声音像是在唱歌，简直让人心烦。
别怕，给它来个“按摩”，把它拆下来好好检查一下，或者直接换个新的，骑起来就能像飞一样爽啦！2. 准备工作2.1 工具清单拆卸中轴，首先你得准备好工具。
别小看了这个，工具就像是咱们的战斗装备，准备得当才能打胜仗哦。
你需要一把扳手、一个中轴扳手、扭矩扳手（可选），还有一些润滑油，当然，如果旁边有你的好朋友——油漆刷，给中轴“洗澡”用也是不错的选择。
2.2 自行车准备接下来啊，准备工作没做好，你可别急着动手。
首先把自行车倒过来，放在地上，要稳当些。
毕竟，万一中轴一弄不好，车子直接“摔跤”，可就笑不出来了。
车把最好放心一边，不然一会儿你就要左扭右拧，脑袋也跟着转晕。
记得先看看周围，别让家里的小猫小狗凑热闹，否则它们可乱抓一气的。
3. 拆卸过程3.1 拆卸步骤好了，准备工作做完，咱们来动手啦！首先，用扳手把中轴的一边给松开，两个手一左一右，像是在做交替锻炼，嘿，动感十足！接下来要小心翼翼地对付另一边，别看它像是一个宽敞的地盘，其实一不小心就可能拧坏。
慢慢来，慢慢来，急不得，动手术可不能心急。
松开的过程可不是一帆风顺的，有时候这家伙会死活跟你较劲，像个小孩子，非要让你追着他跑。
别担心，给他来点润滑油，让它放松一下！润滑油一撒，不出十分钟，状态就有了180度的大转变，哼哼，真是趁虚而入！3.2 检查与清洁等中轴拆下来后，你要好好检查一番，看看它的“身体”状况。
是否有点生锈，看上去就像经历了千辛万苦的老兵；或者内部有点污垢，像个泥娃娃。
这些问题基本都是可以通过清洗和润滑来解决的。
单车飞轮拆卸教程
单车飞轮拆卸教程
拆卸单车飞轮之前，请确保您已将车辆停放在平坦稳固的地面上，并使用合适的工具，如一把扳手或一个扳手套装。
1. 首先，将车辆倒转，以便您可以轻松地接触到单车飞轮和其他组件。
2. 使用扳手或扳手套装，将单车飞轮上的螺帽或快拆装置松开。
这些螺帽或快拆装置通常位于飞轮中心的两侧。
3. 将螺帽或快拆装置完全松开后，您可以开始轻轻将飞轮从轴上拆下。
请确保轻轻拆卸，以避免损坏飞轮或轴。
4. 一旦飞轮从轴上取下，您可以仔细检查飞轮和轴上是否有任何损坏或磨损。
如果有任何问题，建议修理或更换相应部件。
5. 如果需要重新安装飞轮，请将它放回轴上，并使用扳手或扳手套装将螺帽或快拆装置紧固在飞轮中心的两侧。
6. 确保螺帽或快拆装置已经紧固牢固，并且飞轮可以自由旋转而不会松动或摇晃。
7. 最后，将车辆正常放置，并进行一次简短的测试骑行，以确保飞轮正常运转且没有松动。
以上就是拆卸和重新安装单车飞轮的简要教程。
请注意，不同
品牌和型号的单车可能会有一些细微的差异，因此建议在拆卸和安装之前阅读您的单车使用手册或咨询专业人士的建议。
技术课堂1自行车飞轮保养
技术课堂：飞轮的拆卸与安装(图文)2012-01-30 11:56:33 来源：PINKBIKE 作者：Mike Levy（潘震译）飞轮是如何工作的呢？一辆现代山地车的飞轮，无论有几片，都是装在后花鼓的塔基上，用飞轮盖锁紧。
塔基上的花键保证飞轮片的变速斜面能按照制造商的设计对齐。
花鼓的棘轮装置（让你可以滑行和发力的部件）位于塔基内部。
因此，不需要打开花鼓就可以拆下飞轮。
拆飞轮时，需要使用专用的飞轮拆卸工具配合链式飞轮固定扳手（一种长扳手，扳手一端有一段链条，可以咬合飞轮齿）旋松飞轮盖。
尽管拆卸飞轮不属于常规保养，但它的确能使传动系统更容易清洗。
飞轮由数片飞轮片组成，其中几片是独立的，另几片连在一起（见上图），每片飞轮片上都有凹槽，正好与塔基上的花键咬合。
拆卸开始前的几点建议：•虽然SRAM和Shimano飞轮通常使用同一个工具拆卸，不过飞轮盖工具种类繁多，规格不一定与花鼓匹配。
最好的办法是带着你的后轮到附近车店，让他们告诉你应该使用哪种工具。
•拆下飞轮后，将飞轮片和垫圈按照原来的顺序摆在工作台上。
如果垫圈位置安装错误，将导致变速不正确。
•如果要安装新飞轮，从盒中取出时请注意零件的顺序。
•尽管下文并未展示，旋松飞轮盖时，可以使用后轮快拆杆固定拆卸工具。
如果工具和飞轮盖中间是空的，这样就会特别有用，当然通常都是这样的。
•重新安装飞轮时，注意对齐螺纹，否则会损坏塔基上的螺纹，那样修理就很麻烦了。
同样，铝制的飞轮盖也很脆弱，所以要耐心点。
•安装新飞轮时，如果最小飞轮片和原来的大小不同，请使用新飞轮盖（最常见的是11齿和12齿飞轮片）。
11齿飞轮片使用的飞轮盖的直径比12齿的小。
使用12齿飞轮片的飞轮盖锁紧11齿飞轮片，螺纹无法完全咬合，使用最小飞轮片时，如果发力会造成松扣。
必要工具：•飞轮盖工具•飞轮固定扳手•大号活动扳手或台钳（代替飞轮工具扳手）•润滑脂或抗结剂（可选）拆卸飞轮，你需要一把飞轮固定扳手、一个飞轮盖工具、一把大号活动扳手，也可以用台钳代替扳手。
自行车培林式中轴拆卸保养
自行车培林式中轴拆卸保养
拆卸中轴
准备工具：大号内六角、牙盘拆卸器（拉母）、中轴拆卸器和大板手
第一步：拆牙盘锁定螺丝，用大号的内六角扳手将牙盘和另一测曲柄的螺丝拧下来。
第二步：拆牙盘和曲柄，将牙盘拆卸器一头旋进牙盘，然后用大扳手拧紧
然后将后面的部分用大扳手拧紧直到牙盘被顶出（曲柄的方法同样如此！）安装回去的时候可就简单了，套上牙盘和曲柄拧上先前拆下来的锁定螺丝，就纹丝不动了！
第三步：拆中轴（说了半天才到这步啊！）
将中轴拆卸器套在中轴上，用大扳手用力将其拧下，其中需要注意的是：手要扶住中轴拆卸
器（防止发力时拆卸器脱出，损坏中轴）再发力拧，另一边同样！
开始中轴轴承的保养将轴承从中轴上取下
轴承的保养,
轴承,到此拆卸完毕,
清洗干净全部轴承配件
上好黄油，轴承按拆卸步骤反过来安装回去
再把中轴按拆卸步骤反过来安装回去，注意五通丝扣处小心用废牙刷清洁干净，上些黄油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自行车工具飞轮中轴拆卸维修车组合套装使用方法
此工具用于拆卸和安装变速自行车上的飞轮、链条、中轴、牙盘
不同车型不同套餐
套餐详情：
6/7s旋飞型:拆卸旋式后飞轮6、7速的自行车
8/9s卡飞型：拆卸卡式后飞轮8、9速的自行车（方孔花键的中轴牙盘,如SHIMANO套件M390、M430）
9/10s一体型：拆卸后飞轮9、10速的自行车（一体中空的中轴牙盘,如:SHIMANO的M590、M610、M780，SRAM的X7、新锐一体牙盘）
6—10s通用型：拆卸后飞轮6、7、8、9、10速的自行车
工具详细介绍：
①截链器
功能：拆卸链条
车手必备，一旦拥有,别无它求!678910
速都适用
使用方法：
②二合一扳手
功能：
1、拆卸中空一体中轴
2、拆卸卡式飞轮的辅助固定
使用方法：
1、拆中空一体中轴
2、卡式飞轮固定扳手与套餐内的卡式飞轮套筒配合使用
③飞轮套筒
功能:拆卸飞轮
一般情况下,6、7速为旋式飞轮，8、9、10速为卡式飞轮。
（极其少数7速是卡飞）
背面图
旋式飞轮套筒黑色（适用于旋飞）卡式飞轮套筒银色(适用于卡飞）
④牙盘拉玛
功能:拆卸牙盘/曲柄(方孔、花键）
拆卸花键牙盘步骤演示：
活扳手拿来拧也可以
⑤中轴套筒
功能：拆卸20齿密封中轴
实物图
使用方法:
将中轴拆卸器套在中轴上，用大扳手用力将其拧下
需要注意的是：
1、手要扶住中轴拆卸器(防止发力时拆卸器脱出，损坏中轴碗)再发力拧
2、拆卸方向为脚踏的方向(左边曲柄逆时针,右边牙盘顺时针），反之就是拧紧的方向
使用演示图(非实物图）
⑥中空一体中轴盖工具
品名：一体曲柄盖工具
材质:尼龙
{功能｝拆中空一体中轴的塑料盖
注意：因为是尼龙料，肯定不如金属硬,有一定的延展性，搭配内六角扳手的时候最多可以承受40N的力（就是螺丝太紧用扳手也拧不动的时候不能继续加力,否则会导致碎裂）
实物图
以下为演示图，图中并非此款，请参考上面实物图。
