公路工程施工试验检测频率（JTGF80/1-2004）一、主要材料试验检测频率（一）、路基土方工程一、填料每5000m3检测一次颗粒分析、液塑限、重型击实、承载比（CBR）、含水量。
二、路基弯沉值：每双车道评定路段（不超过1公里）检查80-100点，多车道公路必须按车道数与双车道之比相应增加测点。
三、软土地基处理1、砂垫层所用砂，每5000m3物检1次。
2、无纺土工布，每5000m2检测1次。
3、塑料排水板、止水带，每1000m检测1次。
4、土工格栅，每500卷检测1次。
（二）、砼工程1、不同构造物、不同强度等级、不同水泥品种、不同砂、石料、不同掺合料、不同外加剂、不同要求坍落度等均应做砼配合比。
2、配合比半年应复测1次。
3、水泥：每批号检测1次（超出厂日期3个月复检1次）。
4、粗集料：同料场、同粒径的碎石或卵石，每400m3检测1次。
5、细集料：同料场、同开采地点，每200m3检测1次。
6、粉煤灰：每200t检测1次。
7、防水剂、减水剂：每50t检测1次。
8、速凝剂：每20t检测1次。
9、膨胀剂、泵送剂：每60t检测1次。
10、锚固剂：每500卷检测1次。
11、砼路面取芯样：①每车道每1km钻取2个芯样，检测强度及板厚；②试件评定不合格时，每公里每车道应取3个芯样以上。
（三）、钢筋1、每进料一批，检测1次。
同品种、同等级、同一截面尺寸、同炉号、同厂家生产的为一批验收。
2、对焊、搭焊、不同规格部位，每批检测1次。
3、同一生产厂、同一牌号、同一等级规格，每60t为一批，不足者亦为一批计。
4、钢筋焊接：每300个为一批，检测一次（3个样）以300个同类型焊接钢筋在同一焊接条件下（同一焊工在同一班内用同一焊接参数）焊接作为一批，一周内不足300个者亦为一批计。
5、镦粗直螺纹钢筋接头：每500个检测1次（3个样）。
6、钢绞线：每60t检测1次（3个样）。
7、锚具夹片：硬度抽取5%且不少于5套，静载试验抽取3套。

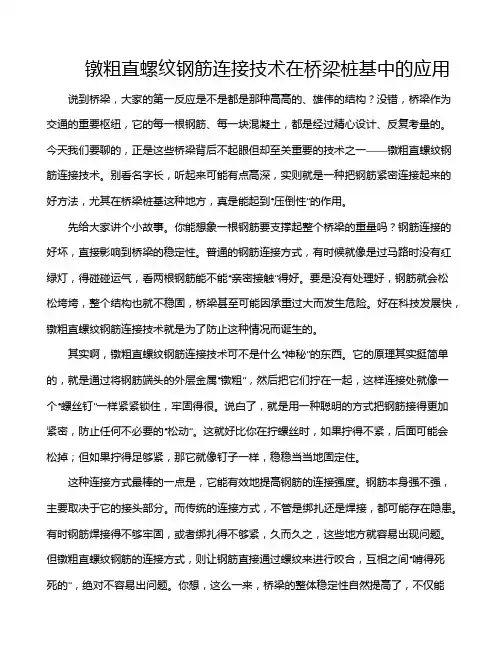

镦粗直螺纹钢筋连接技术在桥梁桩基中的应用
镦粗直螺纹钢筋连接技术在桥梁桩基中的应用说到桥梁，大家的第一反应是不是都是那种高高的、雄伟的结构？没错，桥梁作为交通的重要枢纽，它的每一根钢筋、每一块混凝土，都是经过精心设计、反复考量的。
今天我们要聊的，正是这些桥梁背后不起眼但却至关重要的技术之一——镦粗直螺纹钢筋连接技术。
别看名字长，听起来可能有点高深，实则就是一种把钢筋紧密连接起来的好方法，尤其在桥梁桩基这种地方，真是能起到“压倒性”的作用。
先给大家讲个小故事。
你能想象一根钢筋要支撑起整个桥梁的重量吗？钢筋连接的好坏，直接影响到桥梁的稳定性。
普通的钢筋连接方式，有时候就像是过马路时没有红绿灯，得碰碰运气，看两根钢筋能不能“亲密接触”得好。
要是没有处理好，钢筋就会松松垮垮，整个结构也就不稳固，桥梁甚至可能因承重过大而发生危险。
好在科技发展快，镦粗直螺纹钢筋连接技术就是为了防止这种情况而诞生的。
其实啊，镦粗直螺纹钢筋连接技术可不是什么“神秘”的东西。
它的原理其实挺简单的，就是通过将钢筋端头的外层金属“镦粗”，然后把它们拧在一起，这样连接处就像一个“螺丝钉”一样紧紧锁住，牢固得很。
说白了，就是用一种聪明的方式把钢筋接得更加紧密，防止任何不必要的“松动”。
这就好比你在拧螺丝时，如果拧得不紧，后面可能会松掉；但如果拧得足够紧，那它就像钉子一样，稳稳当当地固定住。
这种连接方式最棒的一点是，它能有效地提高钢筋的连接强度。
钢筋本身强不强，主要取决于它的接头部分。
而传统的连接方式，不管是绑扎还是焊接，都可能存在隐患。
有时钢筋焊接得不够牢固，或者绑扎得不够紧，久而久之，这些地方就容易出现问题。
但镦粗直螺纹钢筋的连接方式，则让钢筋直接通过螺纹来进行咬合，互相之间“啃得死死的”，绝对不容易出问题。
你想，这么一来，桥梁的整体稳定性自然提高了，不仅能承受更大的重量，也能在一些特殊情况下抵御震动、压力等外力的影响，保护桥梁的安全。
再说了，镦粗直螺纹钢筋连接技术也特别省事。
公路桥涵施工技术规范检验标准
公路桥涵施工技术规范检验标准本文介绍了公路桥涵施工技术规范的质量检查和质量标准，以及各个项目的允许偏差。
其中，钢筋骨架的纵钢筋间距、箍筋间距或螺旋筋螺距、纵钢筋保护层、桩顶钢筋网片位置、纵钢筋底尖端的位置等项目的允许偏差为±5、±10、±5、±5、±5毫米。
预制钢筋混凝土桩和预应力混凝土桩的允许偏差项目包括混凝土强度、长度、横截面边长、横截面空心桩空心(管心)直径、空心(管心或管桩)中心对桩中心、桩尖对桩纵轴线、桩轴线的弯曲矢高、桩顶面与桩纵轴线的倾斜偏差、接桩的接头平面与桩轴平面垂直度等。
承台的质量检验标准包括混凝土强度、轴线偏位等项目，允许偏差为符合设计要求的±50、±5毫米和15 MPa。
钻、挖孔成孔质量标准包括孔的中心位置、孔径、倾斜度、孔深等项目，允许偏差为群桩100毫米、单排桩50毫米、不小于设计桩径、钻孔小于1%、挖孔小于0.5%、摩擦桩不小于设计规定、支承桩比设计深度超深不小于50毫米。
模板、支架及拱架制作时的允许偏差包括模板的长度和宽度、不刨光模板相邻两板表面高低差、刨光模板相邻两板表面高低差、平板模板表面最大的局部不平、不刨光模板、拼合板中木板间的缝隙宽度、支架、拱架尺寸、榫槽嵌接紧密度、长和高、外形尺寸、肋高、钢模板制作面板端偏斜、孔中心与板面的间距、连接配件(螺栓、卡子等)的孔眼位置、板端中心与板端的间距、沿板长、宽方向的孔、板面局部不平和板面和板侧挠度等。
以下是经过修正的文章：注：木模板中第5项已考虑木板干燥后在拼合板中发生缝隙的可能。
2mm以下的缝隙，可在浇筑前浇湿模板，使其密合。
板面局部不平用2m靠尺、塞尺检测。
模板、支架及拱架安装的允许偏差项目允许偏差（mm）基础 ±15模板标高柱、墙和梁 ±10墩台 ±10上部构造的所有构件 +5，±30模板内部 ±20尺寸基础 15墩台 8轴线偏位柱或墙 10XXX 10墩台 3装配式构件支承面的标高 10模板相邻两板表面高低差 +2，-5模板表面平整 2预埋件中心线位置 5预留孔洞中心线位置 3预留孔洞截面内部尺寸 10支架和拱架纵轴的平面位置 +10，跨度的1/1000或30曲线形拱架的标高(包括建筑拱度在内) +20，－10 受力主钢筋制作和末端弯钩形状钢筋种类弯曲直径D 弯曲部位弯曲角度末端弯钩HRB335 ≥2.5d 180° 135°HRB400 ≥5d 90° 90°注：环氧树脂涂层钢筋当进行弯曲加工时，对直径d不大于20nm的钢筋，其弯曲直径不应小于4d，对直径d大于20m 的钢筋，其弯曲直径不小于6d。

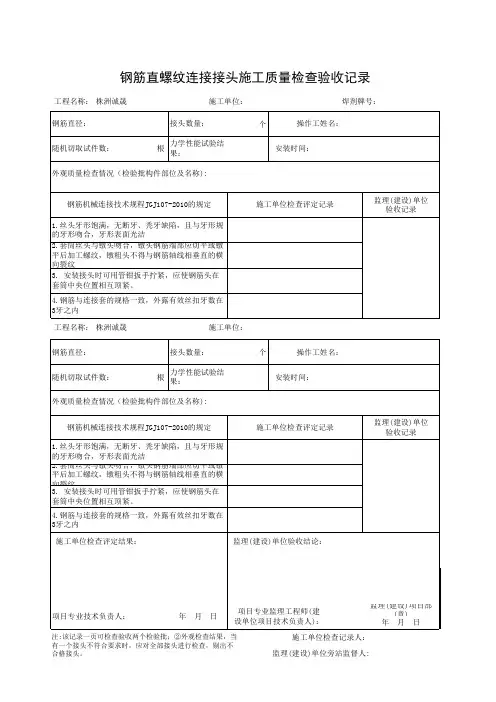

钢筋直螺纹连接接头施工质量检查验收记录
工程名称： 株洲诚晟
施工单位：
焊剂牌号：
钢筋直径：
接头数量：
随机切取试件数：
根
力学性能试验结 果：
外观质量检查情况（检验批构件部位及名称):
个
操作工姓名：
安装时间：
钢筋机械连接技术规程JGJ107-2010的规定
施工单位检查评定记录
1.丝头牙形饱满，无断牙、秃牙缺陷，且与牙形规 的牙形吻合，牙形表面光洁 2.套筒丝头与镦头吻合，镦头钢筋端部应切平或镦 平后加工螺纹，镦粗头不得与钢筋轴线相垂直的横 向裂纹 3. 安装接头时可用管钳扳手拧紧，应使钢筋头在 套筒中央位置相互顶紧。
施工单位检查评定结果：
监理(建设)单位验收结论：
监理(建设)单位 验收记录
项目专业技术负责人：
年月日
项目专业监理工程师(建 设单位项目技术负责人)：
监理(建设)项目部 (章)
年月日
注:该记录一页可检查验收两个检验批；②外观检查结果，当 有一个接头不符合要求时，应对全部接头进行检查，剔出不 合格接头。
施工单位检查记录人： 监理(建设)单位旁站监督人:
1.丝头牙形饱满，无断牙、秃牙缺陷，且与牙形规 的牙形吻合，牙形表面光洁 2.套筒丝头与镦头吻合，镦头钢筋端部应切平或镦 平后加工螺纹，镦粗头不得与钢筋轴线相垂直的横 向裂纹 3. 安装接头时可用管钳扳手拧紧，应使钢筋头在 套筒中央位置相互顶紧。
4.钢筋与连接套的规格一致，外露有效丝扣牙数在 3牙之内
4.钢筋与连接套的规格一致，外露有效丝扣牙数在 3牙之内
工程名称： 株洲诚晟
施工单位：
监理(建设)单位 验收记录
钢筋直径：
接头数量：

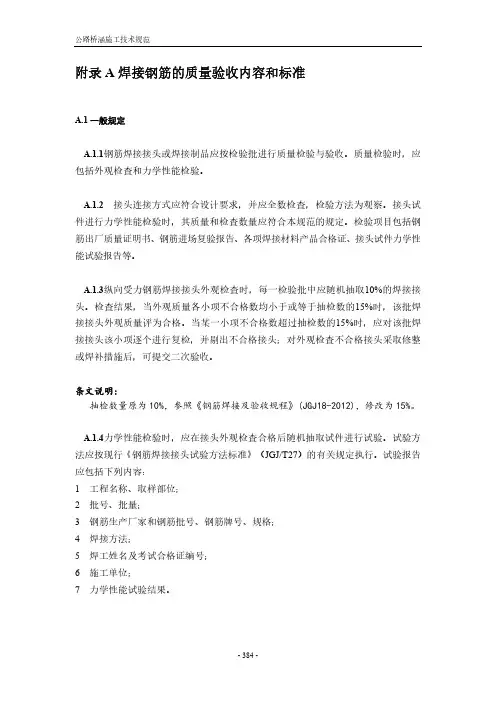

公路桥涵焊接钢筋的质量验收内容和标准
附录A焊接钢筋的质量验收内容和标准A.1一般规定A.1.1钢筋焊接接头或焊接制品应按检验批进行质量检验与验收。
质量检验时，应包括外观检查和力学性能检验。
A.1.2 接头连接方式应符合设计要求，并应全数检查，检验方法为观察。
接头试件进行力学性能检验时，其质量和检查数量应符合本规范的规定。
检验项目包括钢筋出厂质量证明书、钢筋进场复验报告、各项焊接材料产品合格证、接头试件力学性能试验报告等。
A.1.3纵向受力钢筋焊接接头外观检查时，每一检验批中应随机抽取10%的焊接接头。
检查结果，当外观质量各小项不合格数均小于或等于抽检数的15%时，该批焊接接头外观质量评为合格。
当某一小项不合格数超过抽检数的15%时，应对该批焊接接头该小项逐个进行复检，并剔出不合格接头；对外观检查不合格接头采取修整或焊补措施后，可提交二次验收。
条文说明:抽检数量原为10%，参照《钢筋焊接及验收规程》(JGJ18-2012)，修改为15%。
A.1.4力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验。
试验方法应按现行《钢筋焊接接头试验方法标准》（JGJ/T27）的有关规定执行。
试验报告应包括下列内容：1 工程名称、取样部位；2 批号、批量；3 钢筋生产厂家和钢筋批号、钢筋牌号、规格；4 焊接方法；5 焊工姓名及考试合格证编号；6 施工单位；7 力学性能试验结果。
条文说明:第3款参照《钢筋焊接及验收规程》(JGJ18-2012)，增加了“钢筋生产厂家和钢筋批号”，以提高质量的可追溯性。
A.1.5钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头的拉伸试验，应从每一个检验批接头中随机切取3个接头进行试验，并应按下列规定对试验结果进行评定：1 符合下列条件之一时，应评定该检验批接头拉伸试验合格：1）3个试件均断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；2）2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另一试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0倍。
公路桥涵施工技术规范检验标准
公路桥涵施工技术规范质量检查和质量标准桩的钢筋骨架的允许偏差预制钢筋混凝土桩和预应力混凝土桩的允许偏差焊缝外观允许偏差承台的质量检验标准钻、挖孔成孔质量标准注：清孔后的泥浆指标，是从桩孔的顶、中、底部分别取样检验的平均值。
本项指标的测定，限指大直径桩或有特定要求的钻孔桩。
模板、支架及拱架制作时的允许偏差注：①木模板中第5项已考虑木板干燥后在拼合板中发生缝隙的可能。
2mm以下的缝隙，可在浇筑前浇湿模板，使其密合。
②板面局部不平用2m靠尺、塞尺检测。
模板、支架及拱架安装的允许偏差项目允许偏差（mm）模板标高基础±15柱、墙和梁±10墩台±10模板内部尺寸上部构造的所有构件+5，0基础±30墩台±20轴线偏位基础15柱或墙8梁10墩台10装配式构件支承面的标高+2，-5模板相邻两板表面高低差2模板表面平整5预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸+10，0支架和拱架纵轴的平面位置跨度的1/1000或30曲线形拱架的标高(包括建筑拱度在内)+20，－10受力主钢筋制作和末端弯钩形状弯曲部位弯曲角度形状图钢筋种类弯曲直径D平直部分长度备注末端弯钩180°Ⅰ≥2.5d≥3dd为钢筋直径135°HRB335φ8~φ25≥4d≥5dHRB400φ28~φ40≥5d90°HRB335φ8~φ25≥4d≥10dHRB400φ28~φ40≥5d中间弯90°以下各类≥20d钩注：环氧树脂涂层钢筋当进行弯曲加工时，对直径d不大于20nm的钢筋，其弯曲直径不应小于4d，对直径d大于20m的钢筋，其弯曲直径不小于6d。
受拉钢筋绑扎接头的搭接长度混凝土强度等级钢筋类型C20C25高于C25Ⅰ级钢筋35d30d25dHRB335牌号钢筋45d40d35d月牙纹HRB400牌号钢筋55d50d45d 注：①当带肋钢筋直径d不大于25mm时，其受拉钢筋的搭接长度应按表中值减少5d采用；当带肋钢筋直径d大于25mm时，其受拉钢筋的搭接长度应按表中值增加5d采用。
公路桥梁施工技术规范JTG F50-2011
21 桥面及附属工程 21.1 一般规定 21.2 支座 21.3 伸缩装置 21.4 桥面防水与排水 21.5 混凝土桥面铺装 21.6 钢桥面铺装 21.7 桥面防护设施 21.8 桥头搭板 22 涵洞 22.1 一般规定 22.2 混凝土管涵 22.3 波形钢涵洞 22.4 倒虹吸管 22.5 拱涵、盖板涵 22.6 箱涵 22.7 涵洞接长23 通道桥涵 23.1 桥涵顶进施工 23.2 防水与排水 24 冬期、雨期及热期施工 24.1 一般规定 24.2 冬期施工 24.3 雨期施工 24.4 热期施工
3
（3）新增部分内容：环氧涂层钢筋、高性能混凝土、真空辅 助压浆、无粘结预应力和体外预应力、桩底后压浆、膜袋围堰、刚 拱桥、斜腿刚构桥、拓宽改建梁桥拼接施工、大型箱梁整孔预制安 装、钢索塔、矮塔斜拉桥、无背索斜拉桥、自锚式悬索桥、波形钢 涵洞、涵洞接长、加筋土桥台等内容。 （4）钢筋的机械连接取消了锥螺纹连接接头，对镦粗直螺纹、 滚轧直螺纹和套筒挤压连接三种接头予以规定。 （5）对混凝土工程做了修改和调整：对水泥的含碱量提出了明 确要求；集料的有关指标按方孔筛标准列出；列出粗集料的表观密 度、松散堆积密度、孔隙率和吸水率等指标要求；对掺合料和外加 剂等混合材料做了更为严格的规定；对混凝土配合比设计增加了耐 久性指标要求；对混凝土强度检验评定标准做了修改。
本次修订重点突出了技术的成熟性和先进性，规定了公路桥 涵施工中应遵守的准则、技术要求以及对关键工序的控制原则， 并与相关标准、规范协调配套。
2
本次修订的主要内容为： （1）原规范条文共22章，本次修订增加4章： 第13章“扩大基础、承台与墩台”，第20章“海洋环境 桥梁”，第25章“安全施工与环境保护”，第26章“工程交 工”。 （2）对有关章节的编排和内容做了适当调整。 例与拱桥有关的内容统一调整到第十五章“拱桥”；钢 桥面铺装调整到第21章“桥面及附属工程”；将“热期、雨 季施工”与“冬期施工”合并为第24章“冬期、雨期及热期 、 施工” 。
路桥工程知识：公路桥涵施工钢筋锥螺纹接头规定.doc
路桥工程知识：公路桥涵施工钢筋锥螺纹接头规定钢筋锥螺纹接头，适用于直径为16-40mm的HRB335、HRB400牌号钢筋的连接，用于连接的钢筋应符合现行国家标准的要求。
锥螺纹连接套的材料宜用45号优质碳素结构钢材或其他经试验确认符合要求的钢材。
1）钢筋锥螺纹接头的应用，应符合下列规定：（1）接头端头距钢筋弯曲点不得小于钢筋直径的10倍。
（2）不同直径的钢筋连接时，一次连接钢筋直径规格不宜超过2级；2）锥螺纹接头施工规定（1）施工准备①凡参与接头施工的操作工人、技术管理和质量管理人员，均应参加技术规程培训；操作工人应经考核合格后持证上岗；②钢筋应先调直再下料。
切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲。
不得用气割下料。
③提供锥螺纹连接套应有产品合格证；两端锥孔应有密封盖；套筒表面应有规格标记。
进场时，施工单位应进行复检。
（2）钢筋锥螺纹加工①加工的钢筋锥螺纹丝头的锥度、牙形、螺距等必须与连接套的锥度、牙形、螺距一致，且经配套的量规检测合格。
②加工钢筋锥螺纹时，应采用水溶性切削润滑液；当气温低于0℃时，应掺入15%~20%亚硝酸钠。
不得用机油作润滑液或不加润滑液套丝。
③操作工人应按附录A要求逐个检查钢筋丝头的外观质量。
④经自检合格的钢筋丝头，应按附录A的要求对每种规格加工批量随机抽检10%，且不少于10个，并按附录C表C.0.2填写钢筋锥螺纹加工检验记录。
如有一个丝头不合格，即应对该加工批全数检查，不合格丝头应重新加工经再次检验合格方可使用。
⑤已检验合格的丝头应加以保护。
钢筋一端丝头应戴上保护帽，另一端可按表5.3.5规定的力矩值拧紧连接套，并按规格分类堆放整齐待用。
（3）钢筋连接①连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋连接套的丝扣干净完好无损。
②采用预埋接头时，连接套的位置、规格和数量应符合设计要求。
带连接套的钢筋应固定牢，连接套的外露端应有密封盖。
③必须用力矩扳手拧紧接头。
④力矩扳手的精度为5%，要求每半年用扭力仪检定一次。
