电池生产工艺流程

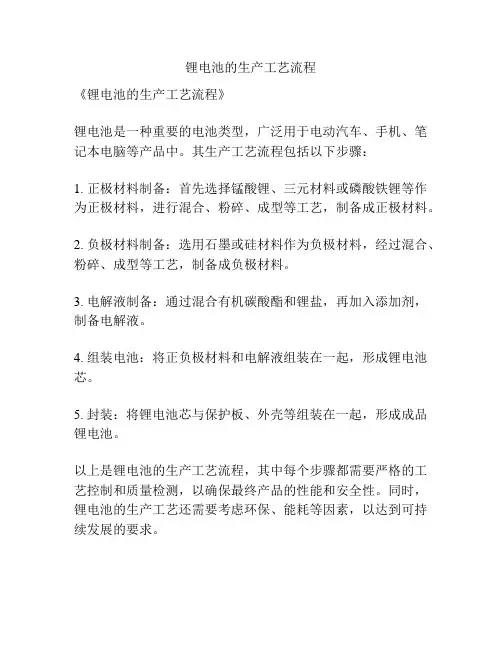

锂电池的生产工艺流程
锂电池的生产工艺流程
《锂电池的生产工艺流程》
锂电池是一种重要的电池类型，广泛用于电动汽车、手机、笔记本电脑等产品中。
其生产工艺流程包括以下步骤：
1. 正极材料制备：首先选择锰酸锂、三元材料或磷酸铁锂等作为正极材料，进行混合、粉碎、成型等工艺，制备成正极材料。
2. 负极材料制备：选用石墨或硅材料作为负极材料，经过混合、粉碎、成型等工艺，制备成负极材料。
3. 电解液制备：通过混合有机碳酸酯和锂盐，再加入添加剂，制备电解液。
4. 组装电池：将正负极材料和电解液组装在一起，形成锂电池芯。
5. 封装：将锂电池芯与保护板、外壳等组装在一起，形成成品锂电池。
以上是锂电池的生产工艺流程，其中每个步骤都需要严格的工艺控制和质量检测，以确保最终产品的性能和安全性。
同时，锂电池的生产工艺还需要考虑环保、能耗等因素，以达到可持续发展的要求。
电池生产工艺流程
电池生产工艺流程电池生产工艺流程是指生产电池所需的一系列工艺步骤和流程。
以下是一个典型的电池生产工艺流程：第一步：原料准备电池生产的原料主要包括阳极材料、阴极材料、电解液以及隔膜等。
在生产开始之前，需要对原料进行检验和准备工作，确保其质量和可用性。
第二步：材料处理阳极材料和阴极材料需要进行一些处理工艺，以提高其电池性能。
例如，对阳极材料进行钝化处理，可以提高其稳定性和循环寿命；对阴极材料进行活化处理，可以提高其放电容量和充电速率。
第三步：电极制备电池电极是由阳极、阴极和隔膜组成的。
制备电极的过程主要包括料浆制备、涂覆、压制和烘干等步骤。
在料浆制备过程中，需要将阳极材料和阴极材料与粘合剂、导电剂等混合，形成电极料浆。
然后将电极料浆涂覆在铝箔或铜箔基片上，并通过压制和烘干等工艺步骤，形成电池电极。
第四步：装配电池的装配主要包括将阳极、阴极和隔膜层按照一定顺序叠放在一起，并通过热封或压合等方式将它们固定在一起。
在装配过程中，需要注意保持电极和隔膜之间的一定距离，以避免短路和内部损坏。
第五步：注电解液在装配完成后，需要将电解液注入到电池中。
电解液主要是由溶剂、盐类和添加剂等组成，可以提供电池所需的离子传导和反应媒介。
注液过程需要控制液体的容量和浓度，以确保电池内部的化学反应正常进行。
第六步：密封和成型注液完成后，需要对电池进行密封和成型。
通过热封或机械密封等方式，将电池的上下壳体封闭，并保护电极和电解液不受外界环境的污染和侵蚀。
第七步：检测和测试生产完成后，需要对电池进行检测和测试，以确保其质量和性能达到标准要求。
检测和测试项目包括电压、容量、内阻、循环寿命、安全性等。
第八步：包装和出厂通过包装工艺，将电池放入适当的包装盒中，并贴上标签和说明书等。
然后，将成品电池进行仓储和运输准备，最终出厂销售。
总结起来，电池生产工艺流程包括原料准备、材料处理、电极制备、装配、注电解液、密封和成型、检测和测试、包装和出厂等一系列步骤。
做电池的工艺流程
做电池的工艺流程
《做电池的工艺流程》
做电池是一个复杂的工艺过程，涉及到多种原材料的提取、处理和组合。
下面是一般情况下典型的电池生产工艺流程。
1. 原材料采购：首先，电池制造厂需要采购各种原材料，包括正极材料、负极材料、电解液、隔膜等。
这些原材料通常是由各个供应商提供的。
2. 原材料处理：接下来，这些原材料需要进行处理。
比如，正极材料和负极材料需要经过混合、成型和烘干等步骤，以便最终能够被用于制造电池。
3. 电池组装：在原材料处理完成后，就可以进行电池的组装了。
这包括将正极材料、负极材料、电解液和隔膜按照一定的比例和顺序组合在一起，形成一个完整的电池单元。
4. 测试与调试：组装完成后的电池单元需要进行测试和调试。
这包括对电压、容量、内阻等进行检测，以确保电池的质量和性能符合要求。
5. 封装和包装：通过测试和调试后，电池单元就可以进行封装和包装了。
这包括将电池单元放入外壳中，并且加入保护装置和标示符号，以便最终销售和使用。
以上就是一般情况下的电池生产工艺流程。
需要注意的是，不
同种类的电池可能会有不同的工艺流程，具体情况可能会有所不同。
电池生产工艺流程
电池生产工艺流程电池是一种将化学能转化为电能的装置，广泛应用于各种电子产品、交通工具以及能源存储系统中。
电池的生产工艺流程是非常复杂的，需要经过多道工序才能完成。
下面将介绍电池生产的主要工艺流程。
首先，电池生产的第一步是原材料的准备。
电池的主要原材料包括正极材料、负极材料、电解液和隔膜等。
这些原材料需要经过严格的筛选和配比，确保其质量和稳定性符合生产要求。
接下来是正负极材料的制备工艺。
正极材料通常是由正极活性物质、导电剂和粘结剂混合而成，经过浆料制备、涂布、压延、切割等工艺步骤制成正极片。
而负极材料的制备工艺类似，主要包括负极活性物质、导电剂和粘结剂的混合、浆料制备、涂布、压延、切割等工艺步骤。
随后是电解液的制备。
电解液是电池内部的重要组成部分，其主要成分包括溶剂、盐类和添加剂。
电解液的制备需要严格控制各种成分的比例和质量，以确保电池的性能和安全性。
在原材料准备和制备工艺完成后，接下来是电池的组装工艺。
组装工艺包括正负极片的叠层、隔膜的加入、电解液的注入、密封和成型等工序。
在这一过程中，需要严格控制各个工序的温度、湿度和压力，确保电池的内部结构和性能符合要求。
最后是电池的测试和包装工艺。
经过组装的电池需要进行严格的性能测试，包括容量测试、循环寿命测试、安全性测试等。
通过测试合格的电池将进行包装，包括外壳的组装、标识和包装。
总的来说，电池生产工艺流程包括原材料准备、正负极材料的制备、电解液的制备、电池的组装、测试和包装等多个环节。
每个环节都需要严格控制工艺参数，确保电池的质量和性能符合标准要求。
随着科技的不断进步，电池生产工艺也在不断优化和改进，以满足不断增长的市场需求和环保要求。
电池 生产工艺流程
贴上胶纸
铝壳装配工艺流程图2
铝壳
盖板
贴上胶纸 贴底胶纸
套壳
电池整形 套壳后全 测内阻 点焊连接片
符号说明：
5 表示对生产部负责的自检点；
6
作业指导书中的“通用 ”表示此程序既适用于钢壳也适用于铝壳
铝壳装配工艺流程图3
点焊连接
声波焊盖板焊点检查
压盖板
盖板
检测短路断路
开始 测内阻 、 电 码
喷码检查贴不干胶垫 PVC 套套
PVC
套收缩
包装工艺流程图2
PVC
套 收
封纸箱底部
装盒
缩
成品出货
QA
检查 封箱 纸箱外观检查
相 应 图 片（1）
测内阻
用喷码仪喷码
贴不干胶垫
喷码的电池
相 应 图 片（2）
套PVC套
装盒 已封箱的电池
只有严格按照工艺 要求操作 ，才能保证产 品质量 ，才能提高效率！
激光
焊
铝壳装配工艺流程图4
更改电解液
盖板激光焊 气密性测 液
电池烘烤检测短路断路注
相 应 图 片（1）
极片烘烤
烘烤箱
刷粉
刷粉台
相 应 图 片（2）
卷绕-放入正极片
卷绕-放入负极片
卷绕-卷绕体
卷绕-放入正极片
相 应 图 片（3）
捏扁的电芯 贴侧胶纸
压扁 贴上胶纸
相 应 图 片（4）
贴底胶纸 焊连接片
对辊
裁小片
相 应 图 片（1）卷状极 已刮好的极粉裁大片 刮粉
相 应 图 片（2）
•
翻面刮粉
刷粉
裁小片

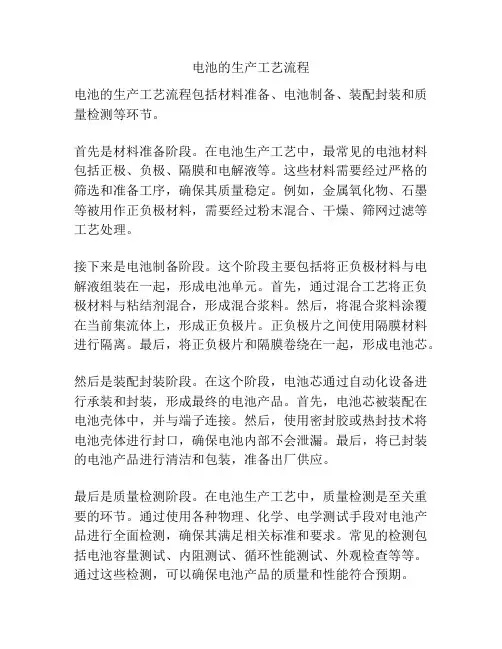

电池的生产工艺流程
电池的生产工艺流程电池的生产工艺流程包括材料准备、电池制备、装配封装和质量检测等环节。
首先是材料准备阶段。
在电池生产工艺中，最常见的电池材料包括正极、负极、隔膜和电解液等。
这些材料需要经过严格的筛选和准备工序，确保其质量稳定。
例如，金属氧化物、石墨等被用作正负极材料，需要经过粉末混合、干燥、筛网过滤等工艺处理。
接下来是电池制备阶段。
这个阶段主要包括将正负极材料与电解液组装在一起，形成电池单元。
首先，通过混合工艺将正负极材料与粘结剂混合，形成混合浆料。
然后，将混合浆料涂覆在当前集流体上，形成正负极片。
正负极片之间使用隔膜材料进行隔离。
最后，将正负极片和隔膜卷绕在一起，形成电池芯。
然后是装配封装阶段。
在这个阶段，电池芯通过自动化设备进行承装和封装，形成最终的电池产品。
首先，电池芯被装配在电池壳体中，并与端子连接。
然后，使用密封胶或热封技术将电池壳体进行封口，确保电池内部不会泄漏。
最后，将已封装的电池产品进行清洁和包装，准备出厂供应。
最后是质量检测阶段。
在电池生产工艺中，质量检测是至关重要的环节。
通过使用各种物理、化学、电学测试手段对电池产品进行全面检测，确保其满足相关标准和要求。
常见的检测包括电池容量测试、内阻测试、循环性能测试、外观检查等等。
通过这些检测，可以确保电池产品的质量和性能符合预期。
综上所述，电池的生产工艺流程主要包括材料准备、电池制备、装配封装和质量检测等环节。
通过这些环节的有序组合和严格控制，可以确保电池产品的质量稳定和性能可靠。
随着科技的不断进步和创新，电池生产工艺也在不断优化和改进，以满足市场需求和环境要求。
生产电池的工艺流程
生产电池的工艺流程生产电池的工艺流程电池是一种能够将化学能转化为电能的设备，广泛应用于各个领域。
下面将介绍一种常见的电池生产工艺流程。
1. 材料准备：电池的主要材料包括正极材料、负极材料、电解液和隔膜等。
正极材料一般是金属氧化物如锌、锰等，负极材料一般是碳或金属如锌、锰等，电解液一般是酸碱溶液，隔膜则用于隔离正负极之间的直接接触。
2. 搅拌和混合：将正极材料和负极材料分别与电解液进行搅拌和混合，以确保各种材料均匀分布并形成稳定的电化学反应。
3. 配制浆料：将搅拌和混合后的材料加入搅拌机中，加入适量的溶剂进行细致的混合，形成浆料。
4. 过滤和脱泡：将浆料通过过滤器进行过滤，去除其中的杂质和颗粒，以保证电池的纯度和稳定性。
之后，用震动器将浆料中的气泡排除掉。
5. 涂布和干燥：将过滤后的浆料涂布在导电膜上，导电膜一般是用金属网或碳纤维制成的。
然后将涂布后的导电膜经过烘干机进行干燥，以去除浆料中的溶剂。
6. 压制和成型：将经过干燥的导电膜通过冲压机进行压制和成型，以确保电池片的形状和尺寸符合要求。
7. 组装和封装：将正极片和负极片通过机械臂进行组装，并加入隔膜和电解液。
然后将组装好的电池放入密封容器中，通过封口机进行封装，以确保电池内部不受外界环境的影响。
8. 充电和检测：将封装好的电池连接到充电设备，进行充电。
在充电过程中，通过电压和电流传感器对电池进行检测和监控，以确保电池的正常运行。
9. 包装和质检：充电完成后，将电池进行清洁和包装。
在包装过程中，对电池进行质量检查，包括外观、电性能和容量等方面的检测。
10. 成品入库：将经过质检合格的电池入库，并进行统一管理和存储，待进一步的销售和使用。
以上就是一种常见的电池生产工艺流程。
随着科技的不断进步，电池生产工艺也在不断改进和创新，以提高电池的性能和稳定性，满足不同领域的需求。
电池生产工艺流程
电池生产工艺流程
电池生产工艺流程是指电池从原材料制备到成品包装的整个生产过程。
下面是一个常见的电池生产工艺流程：
1. 原材料准备：根据电池的种类和规格，准备相应的原材料，如金属箔、隔膜材料、电解液和活性物质等。
2. 电池装配：将正极材料和负极材料铺在金属箔上，然后用机器将它们压合在一起。
同时在两个极板之间插入隔膜材料，形成正负极之间的隔离层。
3. 电解液注入：将准备好的电解液注入到装配好的电极片中，保证电解液充分浸润电极材料，同时保证正负极之间的电解液层。
4. 封装和封闭：将装配好电极片的电池放入封装器中，通过高温和压力将电池密封。
5. 充电和放电测试：根据电池的性能要求，对封装好的电池进行充电和放电测试，检查电池的性能是否达到标准要求。
6. 成品检验：对充放电测试合格的电池进行外观检查、电池容量和内阻测量等测试，确保产品质量。
7. 包装：将检验合格的电池按照规格和包装要求进行包装。
8. 成品入库：将包装好的成品电池入库，并进行存储管理。
9. 销售出库：根据订单要求，对库存中的电池进行销售出库。
以上是一个简单的电池生产工艺流程，具体的生产工艺流程还受到不同电池类型、规格和生产厂家的影响，可能会有所不同。
随着科技的不断发展，电池生产工艺也在不断改进和创新，以提高电池的性能和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a.保护板的作用说明
手机电池保护板在电池当中起的作用是，控制电池电
压过充、控制电池电压过放、控制电池短
路保护、控制电池过流保护等。
b.保护板元件介绍
手机电池保护板上一般由IC、MOS管、电阻、 电容、热敏电阻、三极管等元件组成。
c.介绍保护板各参数在电池当中起的作用
过充保护：电池在充电过程中，电池达到
标准电压:3.7V
内阻: ≤60mΩ
尺寸规格:053443(方形)
05代表电芯的厚度
(标准为5.3mm) 34代表电芯的宽度
43代表电芯的长度
3.胶壳(电池框)
a.电池框的材质介绍
电池框一般采用ABS+PC的材质 (说明: 塑胶的材质来源于树脂,
同时树脂是用石油提
炼出来的)
d.电池框的品质控制要点
工序—7 负极点焊
观察点焊机的参数是否能确保点焊后镍片牢固，然后踩下点焊机的脚踏将镍片焊接
在电芯上。
工序—8 正、负极镍片整形
压制成形的镍片贴于电芯3M胶侧面时，应贴放于电芯3M胶侧面的正中间，如贴后 镍片严重偏位，容易导致电池商标贴后起翘。
工序—9 电芯与保护板点焊
作业工站：把保护板放入焊接治具中固定，再将电芯平放装入焊接治具中，然后 焊接。
电池框不能有任何的变形、缩水、划伤等不良现象。
电池框的金手指（五金）一定要与电池框的金手指位相符合。
现象。
喷油的电池框不能有脱油漆、划伤及颜色不均匀等不良
金手指不能有任何的划伤、变形、脱颜色等不良现象。
需要超声的电池胶壳，超声后的外观效果是否能进行大批量的生
产。
电池框（胶壳）的尺寸公差同时也是品质控制的要点。
电池知识培训教材
电池基础知识
一．电池的定义 将各种能量直接转化为直流电能的发电装置，皆
可称之为电池。 二．电池的分类 可按电池所转化的能量来源，工作性质、形状、
电解性质及活性物质的保存方式来分类。 1.按转化能量的来源不同分类 化学电池 化学能 电能（如锂离子电池） 物理电池 光能、热能 电能（如太阳能电池）
能正常开机。
内阻：电芯的内阻在电池当中的作用是，一个电池内阻偏大，
同时电池的自放电也就越大，
自放电越大的情况，自放电越大的情况下电池在使用的时间也就越短，
所以对电芯内阻有相
应的限制。c.容量：容量也就是能量，一个电池的容量越高待机时间也
就越长。
说明：手机的待机时间长与短与电芯容量、电芯内阻、保护板内阻及保
工序—16 电池外观检验
作业工站：观察电池贴好商标后，电池是否有脏物，保护板金手指是否有
歪斜露绿边、下陷、划伤，商标是否有气泡、起翘、严重重叠，商标字迹
是否清晰等不良现象。
工序—17 成品电池包装
工序—19 成品电池包装
作业工站：把合格的成品电池，金手指按同一方向装入到PE袋中以100PCS 的标准数装入到包装箱内。
工序—13 削披锋、水口
工序—14 贴电池标
在贴电池商标时首先应观察电池是否有脏物，如电池有脏物应清理干净再进 下一步作业，贴商标过程中应避免电池商标有气泡、起皱、超标、严重重叠 等不良现象。
BK-B-16电池生产工艺
工序—15 成品测试
作业工站：把贴好商标的电池，用电池全功能检测仪检验电池的开压、闭压、 短路保护、内阻、热敏电阻等各项功能。
Thanks
手机电池制造的工艺介绍
1、电池的工艺主要是由保护板、电芯、电池框（胶壳）， 另加一些必要的辅助材料相应组合而成。
2、设计（制造）一款电池时，首先应考虑到电池工艺的安 全性。
3、设计（制造）一款电池时，应考虑到大批量生产是否可 操作性。
4、设计（制造）一款电池时，应认真对电池的工艺进行有 效的评估，观察电池是否有品质上的缺陷。
护板的静态电态的大
小是有很大的关联，成品电池内阻、及保护板的静态电流超出范围时
电池的自放电也就越快，
如电池的容量高保护板的静态电流偏大自放电也就更快，电池电压快速
放完的情况下容量高
也起不到什么作用，所以电池在保护板与电芯等材料上有内阻、静态电
流的范围值要求，把
保护板与电芯的内阻及保护板的静态电流控制在一定的范围内时，自放
就不能正常运作。
过流保护：电池在使用、生产操作不当时，如不小心使
金属物将电池的正、负电极导通短路，此时电池保护板电 路将产生强大的电流通过，电流上升到一定限制值时电池 保护电路将自动关闭，起到保护控制的作用。
2.电芯电芯的参数（锂离子）
电压：
3.7V
内阻：
≤60 mΩ
容量：
电芯的规格不同，容量也有所不
BK-B-16电池生产工艺
工序—1 电芯检测
作业工站：检测电芯的电压、内阻
（锂离子电芯检测的标准参数：电压：3.78V ~ 4.0V
工序—2 电芯底部打胶
内阻: ≤60mΩ）
工序—3 贴底边框
工序—4 底边框整形
工序—5 电芯外观清理
BK-B-16电池生产工艺
工序—6 正极点焊
作业工站：将正极镍片对准点焊机的焊针，然后用一定的力往上顶使镍片与电芯完 全焊接在一起。
也就越大，自放电越大的情
况下电池在使用的时候待机时间也就越短。
静态电流：一个电池必需要有一定的静态电流限制，如电池
的静态电流偏大同时电池的自放
电也就更快，一般生产出来的成品电池不可能生产出来马上就
买到顾客的手上，一般情况下都
有一定的储存期，手机的开机电压一般不能低于3.6V，如电池
电压低于开机范围值时手机也
过放保护：电池在放电过程中，电池到一定的过放限制电压程度时保 护板将自动关闭电路，
此时电池停止放电。
说明：如电池没有过放保护电路，电池在放电过程中将
不断的进行放电，一般电池电压低于
限制电压值时就不能再使用了，因为一个锂离子电芯电压低于范
围值时电芯也就失去可循环再
充电的效果。
内阻：保护板的内阻如果大于标准范围值时，同时电池的自放电
同外观尺寸：
电芯不能出现严重的变形、漏液、
膨胀，不能出现尺寸严重超标的不良现象。
a.电芯在电池当中的作用介绍
电芯在电池当中的作用是，提供电压与能量同时也可
以储存能量。
b.介绍电芯各参数的作用
电压：手机需要正常工作，工作电压是很重要的一点，电芯可以储存一
定的电压输入给手
机，一个正常使用的手机工作电压不能低于3.6V，低于3.6V手机就不
一定的限制电压程度时保护板将自动关闭电路，
此时电池将停止充电。
说明：如电池没有过充保护电路，电池在充电过 程中将不断的进行充电，一般电池电压到4.5V
时电池达到过充状态，电芯是封装的产品电芯电 压过充能量就无法输放出去,电芯就会出现膨胀的 现象，膨胀到一定程度时电池有可能发生爆炸， 电芯电压过充同时也会影响到电池的寿命。
工序—10 半成品整形
BK-B-16电池生产工艺
工序—11 半成品测试
作业工站：把生产好的半成品电池，用电池检测仪检测电池的充电、放电、短路保护、 内阻、热敏电阻等各项功能。
工序—12 电池注塑
将热溶胶输送到存放好半成品电池的模具中，并在瞬间将热溶胶冷却，凝固形成一 定的状态，形成电池;
4.按型状分类
圆柱型锂电
钜型、方型锂电
硬币型锂电
5.按电解质性能分类
酸性电池
碱性电池
中性电池
有机电解质电池
非水无机电解质电池
固体电解质电池
手机电池的结构介绍
常见的手机电池有镍氢电池(Ni-MH)、锂离子电 池（Li-ion）、锂聚合物池（Li-Pol），以锂离 子电池为例来介绍电池的结构。锂离子电池的结 构一般由保护板、电芯、塑胶壳（电池框）三大 部分另加一些必要的辅料组装而成。
电也就得到了相应的
控制。
d.各电芯特性介绍
(1)镍氢电芯:( Ni-MH)镍氢电芯是氢氧化镍为正极高
能贮氢合金为负极
标准电压:1.2V
内阻: ≤30 mΩ
尺寸规格:如44AAA(圆柱形) 44代表电芯的高度
AAA代表直径
(2)锂离子电芯:( Li-ion)锂离子电芯使用金属氧化物
为正极,碳材料为负极
电池的分类
2.按工作性质分类
一次电池：一次性使用的电池，如碱性电池
二次电池：可循环充、放使用的电池，如镍氢、锂离
子、蓄电池
贮备电池：需激活放电，如镁一氢化银、镁一氢化铜
电池
燃料电池：不断加入活性物质，如氢一氧燃料，磷酸
盐燃料电池
3.其中锂电池又可分为
金属锂离子电池
液态锂离子电池
聚合物锂离子电池
电池的分类
保护板 1.保护板的参数 过充保护电压
4.27±0.0
过放保护电压
3.0±0.05V
内阻
≤60mΩ
静态电流
3~6uA
过流保护
2~5A
外观：元件贴放整齐美观，锡点应牢固、均衡明亮光
滑，外型尺寸公差小，线路布置合理，装
配方便。（保护板上有金手指（五金）的五金面不能
有表面划伤、退色、斑点等不良现象）
