直流电动机基础理论
合集下载
第1章 概论、第3章 直流电机原理
供给励磁绕组电流的方式称为励磁方式。 分为他励和自励两大类，自励方式又分并励、串励和复励三 种方式。
+
U
G
−
（1）他励：励磁电流由其它直 流电源单独供给。
I = Ia
励磁电流
+
If
Uf
−
（2）并励 发电机的励磁绕组与电 枢绕组并联。且满足
（3）串励 励磁绕组与电枢绕组串联。 且满足
Ia = I+ I f
转子
外形图
内部结构图
直流电机的结构剖面图 1—换向器；2—电刷装置；3—机座；4—主磁极； 5—换向极；6—端盖；7—风扇；8—电枢绕组；9—电枢铁心
定子结构图
直流电机的定子主磁极 1—主极铁心；2—励磁绕组；3—机座；4—电枢
转子结构图
直流电机的电枢 1—转轴；2—轴承；3—换向器； 4—电枢铁心；5—电枢绕组；6—风扇；7—轴承
主要章节
第1章 第3章 第4章 第5章 第6章 第7章 第8章 第10章 10章 12章 第12章 绪论 直流电机原理 他励直流电动机的运行 变压器 交流电机电枢绕组的电动势与磁动势 异步电动机原理 三相异步电动机的启动与制动 三相交流电动机调速 微控电机
为重点章
第1 章 概 论
电机是利用电磁感应原理工作的机械。 电机是利用电磁感应原理工作的机械。 1、电机的分类
4、本课程的特点及学习方法 本课程是一门理论性很强的专业基础课。涉及到电 磁学、动力学、热力学等学科。 在分析问题时，必须结合电机的具体结构，采用工 程观点和分析方法，在掌握基本理论的同时，还要注意 培养实验操作技能和计算方法。 建议学习方法 1）抓主要矛盾，忽略次要因素； 2）抓住重点，掌握基本概念、基本原理和主要特性； 3）运用电路原理、物理学等基本理论分析各类电机内 部的电磁物理过程； 4）分析和掌握不同电机的雷同之处，理解公式 所表达的物理概念； 5）必须做到充分预习和复习。
第三章直流电动机速度控制系统
1-24
机械特性与静差率
n n01
额定转速降
ΔnN
R nN I N Ce
U d1
n02
是一个恒值。 调速系统在不 同电压下的机 械特性是互相 平行的，两者 的硬度相同。
1-25
ΔnN
Ud2
0
TeN
Te
图3-4 不同转速下的机械特性
机械特性与静差率
• 调速系统在不同电压下的理想空载转速 不一样。 • 理想空载转速越低时，静差率越大。 • 同样硬度的机械特性，随着其理想空载 转速的降低，其静差率会随之增大， • 调速系统的静差率指标应以最低速时能 达到的数值为准。
1-12
n n0
Ra Ra+R1 Ra+R2 Ra+R3
0
Id
图3－1 直流电动机调阻调速时的机械特性
1-13
减弱磁通调速法
U R n T n n 0 2 e K K K （3-3） e e m
• 理想空载转速 n 0 将随 增大。 的减少而
1-14
减弱磁通调速法
1-4
第一节
直流电动机控制基础
• 直流伺服电机的分类 直流电机按其励磁方式分为永磁式、励磁式(他 励、并励、串励、复励)、混合式(励磁和永磁 合成)三种；按电枢结构分为有槽、无槽、印刷 绕组、空心杯形等；按输出量分为位置、速度、 转矩(或力)三种控制系统；按运动模式分为增 量式和连续式；按性能特点及用途不同又有不 同品种。
（3-5）
1-23
2. 静差率
• 当系统在某一转速下运行时，负载由理 想空载增加到额定值时电动机转速的变 化率，称为静差率s。
• 用百分数表示 s
nN s n0
机械特性与静差率
n n01
额定转速降
ΔnN
R nN I N Ce
U d1
n02
是一个恒值。 调速系统在不 同电压下的机 械特性是互相 平行的，两者 的硬度相同。
1-25
ΔnN
Ud2
0
TeN
Te
图3-4 不同转速下的机械特性
机械特性与静差率
• 调速系统在不同电压下的理想空载转速 不一样。 • 理想空载转速越低时，静差率越大。 • 同样硬度的机械特性，随着其理想空载 转速的降低，其静差率会随之增大， • 调速系统的静差率指标应以最低速时能 达到的数值为准。
1-12
n n0
Ra Ra+R1 Ra+R2 Ra+R3
0
Id
图3－1 直流电动机调阻调速时的机械特性
1-13
减弱磁通调速法
U R n T n n 0 2 e K K K （3-3） e e m
• 理想空载转速 n 0 将随 增大。 的减少而
1-14
减弱磁通调速法
1-4
第一节
直流电动机控制基础
• 直流伺服电机的分类 直流电机按其励磁方式分为永磁式、励磁式(他 励、并励、串励、复励)、混合式(励磁和永磁 合成)三种；按电枢结构分为有槽、无槽、印刷 绕组、空心杯形等；按输出量分为位置、速度、 转矩(或力)三种控制系统；按运动模式分为增 量式和连续式；按性能特点及用途不同又有不 同品种。
（3-5）
1-23
2. 静差率
• 当系统在某一转速下运行时，负载由理 想空载增加到额定值时电动机转速的变 化率，称为静差率s。
• 用百分数表示 s
nN s n0
《机电传动技术》第三章 直流电机的工作原理及特性
T = TL +T0
转矩平衡过程 当电动机轴上的机械负载发生变化时， 当电动机轴上的机械负载发生变化时，通过电 动机转速、电动势、电枢电流的变化， 动机转速、电动势、电枢电流的变化，电磁转矩将 自动调整，以适应负载的变化，保持新的平衡。 自动调整，以适应负载的变化，保持新的平衡。 一定， (平衡 此时， 平衡)， 例：设外加电枢电压 U 一定，T=TL (平衡)，此时， 突然增加， 若TL突然增加，则调整过程为 E = KEΦn E↓ ↓ TL ↑ n↓ ↓ T↑
（3）求理想空载转速
根据（0，n0）和（TN，nN）两点，就可以作出他励电动 机的机械特性曲线。
正反转时的机械特性
2 、人为机械特性
人为机械特性是指人为地改变电动机电枢外加 电压、励磁磁通的大小以及电枢回路串接附加电 阻所得到的机械特性。直流他励电动机有三种人 为机械特性。
Ra U n= − T = n0 − ∆n 2 KeΦ Ke Kt Φ
n
d T
– U + 直流电从两电刷之间通入电枢绕组， 直流电从两电刷之间通入电枢绕组，电枢电流 方向如图所示 由于换向片和电源固定联接， 如图所示。 方向如图所示。由于换向片和电源固定联接，无论 线圈怎样转动，总是S极有效边的电流方向向里 极有效边的电流方向向里, 线圈怎样转动，总是 极有效边的电流方向向里 N 极有效边的电流方向向外。电动机电枢 极有效边的电流方向向外。电动机电枢绕组通电后 中受力(左手定则 按顺时针方向旋转。 左手定则)按顺时针方向旋转 中受力 左手定则 按顺时针方向旋转。
转子
转子部分：转子又称为电枢，包括电枢铁心、 电枢铁心、 转子部分 电枢铁心 电枢绕组、换向器、风扇、 电枢绕组、换向器、风扇、轴等
电机与电力拖动 第3章 直流电机的基本理论讲解
3.6 直流电动机稳态运行时的基本方程式和工作特性（重点)
3.6.1 直流电动机稳态运行时的基本方程式（电压、转矩、功率）
1 电压平衡方程式
+ Ia
If +
U Ea M
U
－
－
2 转矩平衡方程式
励磁电路： U = Rf If 电枢电路： U= Ea + Ra Ia
U： 端电压；
Ea ：电枢电动势； Ra ：电枢回路电阻； Rf ：励磁回路电阻； U>Ea时：电动机； U<Ea时：发电机；
If
Ia
Ea : 感应电动势
Uf
Ea MU
Ia :电枢电流 Ra :电枢电阻 I f :绕组电流
Rf Ra
Rf :绕组电阻
他励 I I N I f Ia
U UN Ea IaRa
U UN I f Rf
Ra
If
U
M
Rf
并励
Ea
I IN I f Ia U UN Ea IaRa
P
Ea
I
；
a
n ::转机速械；角速度, (2n ) / 60；
转矩的求法：T CT Ia
CT : 转矩常数CT ( pN ) /(2a); p : 磁极对数；
Ia：电枢电流I N ;
题2：一台他励直流电动机的额定数据为PN＝17kW，UN＝220V，nN＝1000r/min， IN＝92A，电枢绕组的电阻Ra＝0.2Ω，电刷压降2△Ub＝2V。试计算：（1）电 动机的额定电磁转矩。（2）理想空载转速和实际空载转速。（3）电动机的 输出转矩保持为额定值不变，在电枢回路中串入0.3Ω电阻，求电动机转速。
第3章 直流电机原理
e 结论： BA 为随时间正负交变的电动势
电机与拖动基础
结论：
由于静止电刷和旋转换向器的作用，
eBA 为脉动的直流电动势。
电机与拖动基础
直流电动势产生
1) 线圈内感应电动势的 性质； 2) 整流：机械式和电子 式；导电片又叫换向片 3) 脉振电动势的消除— —多线圈
按照一定的规律把它们连接起来，构成电枢绕组。
若流过电机的电流大于额定值，叫过载运行，损坏电 机。
电机与拖动基础
例3.1、直流发电机，PN=145KW，UN=230V， nN=1450r/min，ηN=90%，求该发电机的输入功率P1， 额定电流IN各为多少？
例3.2、直流电动机， PN=160KW，UN=220V， ηN=90%，nN=1500r/min，求该电动机的输入功率、额 定电流、额定输出转矩各为多少？
电刷 刷握 绝缘支架 压紧力调整装置
转子
换向器 电枢铁心 电枢绕组
（产生电动势，流过电 流，产生电磁转矩）
§3.2.2 直流电机的铭牌数据
1、额定值 电机制造厂按国家标准的要求，对电机的一些电量或机械
量所规定的数据 2、额定工况
电机运行时，有关电量和机械量都符合额定值的运行情况 3、常用额定数据
额定功率 PN (W) 额定电压 UN (V) 额定电流 IN (A) 额定转速 nN (r/min) 额定励磁电流 IfN (A)和励磁方式等
§3.2.1 主要结构
旋转电机结构形式必须有满足电磁和机械两方面要求 的结构，旋转电机必须具备静止和转动两大部分
• 直流电机静止部分----定子 作用 —— 产生磁场 由主磁极、换向极、机座和电刷装置等组成
• 直流电机转动部分——转子(通常称作电枢) 作用——产生电磁转矩和感应电动势 由电枢铁心和电枢绕组、换向器、风扇、轴和轴承等组
电机与拖动基础
结论：
由于静止电刷和旋转换向器的作用，
eBA 为脉动的直流电动势。
电机与拖动基础
直流电动势产生
1) 线圈内感应电动势的 性质； 2) 整流：机械式和电子 式；导电片又叫换向片 3) 脉振电动势的消除— —多线圈
按照一定的规律把它们连接起来，构成电枢绕组。
若流过电机的电流大于额定值，叫过载运行，损坏电 机。
电机与拖动基础
例3.1、直流发电机，PN=145KW，UN=230V， nN=1450r/min，ηN=90%，求该发电机的输入功率P1， 额定电流IN各为多少？
例3.2、直流电动机， PN=160KW，UN=220V， ηN=90%，nN=1500r/min，求该电动机的输入功率、额 定电流、额定输出转矩各为多少？
电刷 刷握 绝缘支架 压紧力调整装置
转子
换向器 电枢铁心 电枢绕组
（产生电动势，流过电 流，产生电磁转矩）
§3.2.2 直流电机的铭牌数据
1、额定值 电机制造厂按国家标准的要求，对电机的一些电量或机械
量所规定的数据 2、额定工况
电机运行时，有关电量和机械量都符合额定值的运行情况 3、常用额定数据
额定功率 PN (W) 额定电压 UN (V) 额定电流 IN (A) 额定转速 nN (r/min) 额定励磁电流 IfN (A)和励磁方式等
§3.2.1 主要结构
旋转电机结构形式必须有满足电磁和机械两方面要求 的结构，旋转电机必须具备静止和转动两大部分
• 直流电机静止部分----定子 作用 —— 产生磁场 由主磁极、换向极、机座和电刷装置等组成
• 直流电机转动部分——转子(通常称作电枢) 作用——产生电磁转矩和感应电动势 由电枢铁心和电枢绕组、换向器、风扇、轴和轴承等组

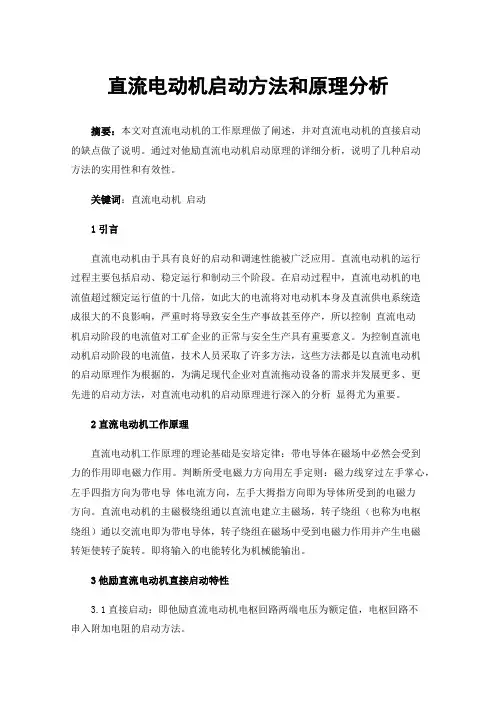

直流电动机启动方法和原理分析
直流电动机启动方法和原理分析摘要：本文对直流电动机的工作原理做了阐述，并对直流电动机的直接启动的缺点做了说明。
通过对他励直流电动机启动原理的详细分析，说明了几种启动方法的实用性和有效性。
关键词：直流电动机启动1引言直流电动机由于具有良好的启动和调速性能被广泛应用。
直流电动机的运行过程主要包括启动、稳定运行和制动三个阶段。
在启动过程中，直流电动机的电流值超过额定运行值的十几倍，如此大的电流将对电动机本身及直流供电系统造成很大的不良影响，严重时将导致安全生产事故甚至停产，所以控制直流电动机启动阶段的电流值对工矿企业的正常与安全生产具有重要意义。
为控制直流电动机启动阶段的电流值，技术人员采取了许多方法，这些方法都是以直流电动机的启动原理作为根据的，为满足现代企业对直流拖动设备的需求并发展更多、更先进的启动方法，对直流电动机的启动原理进行深入的分析显得尤为重要。
2直流电动机工作原理直流电动机工作原理的理论基础是安培定律：带电导体在磁场中必然会受到力的作用即电磁力作用。
判断所受电磁力方向用左手定则：磁力线穿过左手掌心，左手四指方向为带电导体电流方向，左手大拇指方向即为导体所受到的电磁力方向。
直流电动机的主磁极绕组通以直流电建立主磁场，转子绕组（也称为电枢绕组）通以交流电即为带电导体，转子绕组在磁场中受到电磁力作用并产生电磁转矩使转子旋转。
即将输入的电能转化为机械能输出。
3他励直流电动机直接启动特性3.1直接启动：即他励直流电动机电枢回路两端电压为额定值，电枢回路不串入附加电阻的启动方法。
3.2直接启动电流特点：（1）他励直流电动机电枢回路电压平衡方程为：U=Ea+IaRa=Cefn+IaRa （公式1）公式1中：U为他励直流电动机电枢回路两端电压；Ea为电动机转子绕组切割主磁场产生的反电动势；Ia为电枢回路总电流；Ra为电枢回路总电阻；Ce为感应电动势常数；f为每极磁通量；n为转子转速。
（2）根据公式1可知：他励直流电动机启动瞬间转子转速 n为零，所以反电动势Ea为零；电枢回路两端电压U为额定值：电枢回路总电阻Ra为额定值，所以相当于电压直接加在了电枢回路电阻上。
直流电机的工作原理
直流电机的工作原理
直流电机是一种将直流电能转化为机械能的装置。
它的工作原理基于洛伦兹力和电动行为的相互作用。
直流电机的核心部件是电枢，由大量线圈组成。
当直流电源施加在电枢上时，电流流经线圈，产生一圈圈的磁场。
在电枢旁边，有一个磁体称为永磁体或者磁场极，它产生恒定的磁场。
当电流通过电枢的线圈时，根据右手定则，线圈内的磁场与永磁体的磁场产生相互作用，产生力矩。
由于电流的方向是可逆的，所以直流电机的转向也是可逆的。
当电流改变方向时，电枢产生的磁场方向也会改变，进而改变了与永磁体的相互作用，实现了转向。
为了实现连续的旋转运动，直流电机需要一个机械装置来改变电枢线圈的方向。
这个装置通常由一个可调整的组件（如换向器和刷子）组成，它能够使电流从一个线圈转移到下一个线圈，从而保持电枢的旋转方向。
总之，直流电机工作的基本原理就是利用洛伦兹力和电动行为，通过电磁感应和相互作用实现电能到机械能的转换。
直流电机培训资料
直流电机控制系统的控制策略
PID控制
通过比例、积分、微分三个环节对误差信号进行控制， 实现电机的精确控制。
模糊控制
基于模糊逻辑理论，通过模糊化、推理和解模糊三个 环节对电机进行控制。
神经网络控制
利用神经网络的自学习能力，对电机进行智能控制。
直流电机控制系统的调试与维护
系统调试
在系统安装完成后，需要对各个组成部分进行调试，确保系统正 常运行。
直创新与发展
高效能
随着材料科学和制造技术的进步，直流电机在效率和性能方面取 得了显著提升，具有更高的能效和更长的使用寿命。
智能化
随着物联网和人工智能技术的融合，直流电机正朝着智能化方向发 展，具备远程监控、故障诊断和自适应调速等功能。
定制化
为了满足不同应用场景的需求，直流电机正朝着更加定制化的方向 发展，可以根据客户需求进行定制设计和优化。
直流电机在未来的应用前景
工业自动化
随着工业自动化程度的提高，直流电机将在 机器人、自动化生产线等领域发挥重要作用 。
电动车与新能源汽车
直流电机在电动车和新能源汽车领域的应用将进一 步扩大，为环保出行提供支持。
智能家居与智能城市
直流电机在智能家居和智能城市领域的应用 将更加广泛，如智能门锁、智能照明等。
故障诊断方法与流程
01
02
03
04
观察法
通过观察电机的外观和 运行情况，如是否有异 常响声、振动、冒烟等， 初步判断故障类型。
仪表检测法
使用万用表、钳形电流 表等仪表检测电机的电 压、电流、电阻等参数， 进一步确定故障原因。
替换法
对于可能损坏的元件， 如电刷、轴承等，可以 采用替换法进行测试， 以确定故障部位。
