最新常用材料阻隔性能
常用材料阻隔性能

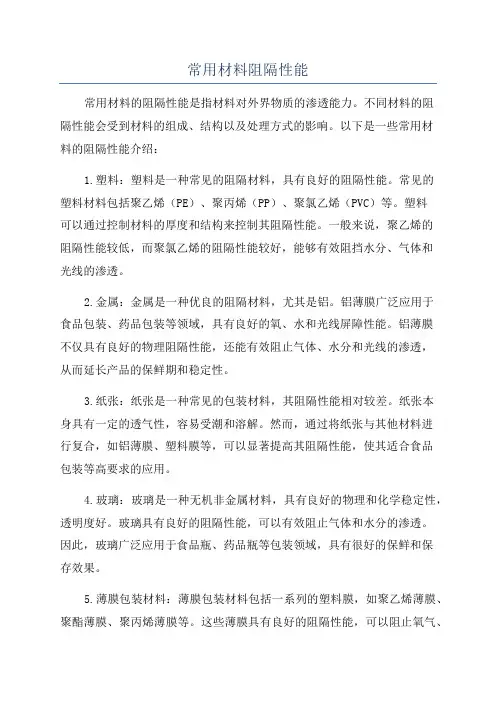

常用材料阻隔性能常用材料的阻隔性能是指材料对外界物质的渗透能力。
不同材料的阻隔性能会受到材料的组成、结构以及处理方式的影响。
以下是一些常用材料的阻隔性能介绍：1.塑料：塑料是一种常见的阻隔材料，具有良好的阻隔性能。
常见的塑料材料包括聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等。
塑料可以通过控制材料的厚度和结构来控制其阻隔性能。
一般来说，聚乙烯的阻隔性能较低，而聚氯乙烯的阻隔性能较好，能够有效阻挡水分、气体和光线的渗透。
2.金属：金属是一种优良的阻隔材料，尤其是铝。
铝薄膜广泛应用于食品包装、药品包装等领域，具有良好的氧、水和光线屏障性能。
铝薄膜不仅具有良好的物理阻隔性能，还能有效阻止气体、水分和光线的渗透，从而延长产品的保鲜期和稳定性。
3.纸张：纸张是一种常见的包装材料，其阻隔性能相对较差。
纸张本身具有一定的透气性，容易受潮和溶解。
然而，通过将纸张与其他材料进行复合，如铝薄膜、塑料膜等，可以显著提高其阻隔性能，使其适合食品包装等高要求的应用。
4.玻璃：玻璃是一种无机非金属材料，具有良好的物理和化学稳定性，透明度好。
玻璃具有良好的阻隔性能，可以有效阻止气体和水分的渗透。
因此，玻璃广泛应用于食品瓶、药品瓶等包装领域，具有很好的保鲜和保存效果。
5.薄膜包装材料：薄膜包装材料包括一系列的塑料膜，如聚乙烯薄膜、聚酯薄膜、聚丙烯薄膜等。
这些薄膜具有良好的阻隔性能，可以阻止氧气、水分、光线等外界物质的渗透。
不同的薄膜材料具有不同的阻隔性能，适用于不同的包装需求。
总的来说，不同材料的阻隔性能有别，可以根据产品的要求选择合适的材料。
一般而言，金属、玻璃等材料的阻隔性能较好，适用于高要求的包装，而塑料、纸张等材料的阻隔性能相对较差，适用于一般要求的包装。
同时，通过复合不同材料可以提高包装材料的阻隔性能，满足更高的包装要求。
常用材料阻隔性能
常用资料隔断性能隔断性定义：必定厚度〔 1 ㎜〕的塑料制品，在必定的压力〔 1mPa〕、必定的温度〔 23℃〕、必定的湿度，单位时间〔24h〕、单位面积〔1㎡〕内透过小分子物质的体积或重量。
隔断性聚合物：国际大将 O2透过率小于·mm/ 24h·m2·mPa的聚合物称为隔断性聚合物。
一、常用复合膜的隔断性能复合膜构造水汽透过率氧气透过率保香性能备g/ ㎡· 24h C㎡ / ㎡· 24h ·48h注PET/ VMPET/ PE10BOPP/ VMPET/ PEPET/ AL/ PE5无香味泄漏KOP/ CPPKPET/ CPP最好无保香功能BOPP/ CPP480PET/CPP97显然泄漏PET/ AL/ PA/ PEPET/38 PP1233PET/ PP25OPP/25 CPP20 OPP/20 CPPOPP/ VMCPPOPP/ PET/珠光膜珠光膜PA/EVOH-F/PP/PE PP/ EVOH-F/ PP PE/ EVOH-F/ PE二、常用资料的隔断性能表 1：各样常有薄膜及相应PVDC涂布膜隔断性能比较薄膜BOPP20um BOPET12um LDPE BOPA15um PT 24um类70um未涂布5g/型㎡阻水9性未涂布5g/ ㎡未涂5g/未涂5g/未涂布5g/布㎡布㎡㎡35721011非常9大阻氧120060＜52000＜ 520＜510-1000性阻氮600520＜51000＜ 515＜5----性阻320010050050120030020050----CO2性表 2：不一样涂层厚度的KOP隔断性能对比涂层厚度〔 um〕阻湿汽性能阻氧气性能g/ ㎡·24h·38℃90%RH C ㎡/ ㎡·24h·1atm22℃表 3：塑料薄膜涂布PVDC前后性能比较项目O PET PPP A前后前后前后水分透过率g/ ㎡· 24h·38℃ 90%氧气透过率 c ㎡/ ㎡· 25℃40%200常压0表 4：三种资料的隔断数据聚合物湿度氧气透过率23℃C㎡·um/㎡· 24h·kPa 透氧率变阻水〔湿、化潮〕性能PVA0% PVA95%97 EVOH(70%VOH)0% EVOH(70%VOH)95%12PA-60%PA-695%19 PVDC(90%VDC)0% PVDC(90%VDC)95%----特别差增大 2487特别差倍----特别差增大 182特别差倍----差倍差----特别好无变化特别好表 5：镀铝膜的隔断性能〔市售镀铝膜镀层厚度大概〕镀水蒸汽透过率氧气透过率层g/ ㎡· 24h·40℃· 100%RH C ㎡/ ㎡· 24h·atm厚 12umPE25umCP25umLDP12umPE 25umCP25umLDP 度 T P E T P E45612001735346181231210表 6： PVDC与其余薄膜隔断性能对比工程水分透过率 g/ ㎡· 24h · 38℃ 90%氧气透过率 c ㎡ / ㎡· 24h·25℃ 40%常压25uPVDC≥50＜〔湿度大时透过度增大〕KOP1705CPP1300-6433BOPET78BOPA372-403LDPE3375-13200HDPE512-3275表 7：常用中高阻透性塑料的透过系数项目氧气透过率2透过率水分透过率COC ㎡· mm/ 24h·㎡· mPa C ㎡· mm/ 24h·㎡· mPa g· mm/24h ·㎡· mPa EVOH〔乙烯20-2529%〕EVOH〔乙烯640-7038%〕PVDC共聚物PAN共聚物81650PEN12-22505-9MXD62-52815-30PET49-9018018-30表 8：常用薄膜的隔断性能项22uKOP15uKPET 20uBOPP12uPET30uCPP 目透水性 g/535㎡· d透氧性 C ㎡/1271200110800㎡· d保香性 (48h)无香味泄最好无保香功显然泄无保香功露能露能表 9：液奶包装膜隔断性能对比项三层共挤五层共挤三层共挤 / 涂 PVDC 目透氧量 c ㎡ / ㎡· 24h ·～20002～32～5透 CO2量c㎡/㎡·24h·～12000～200～200表 10：常用资料隔断性能比较性能从优到劣对比阻氧气性阻水汽性气味隔断性AL、MA-PVDC→EVOH→ PVDC→ PA→PET→PP→PE MA-PVDC→AL→PP→PE→PET→ EVOH→PAMA-PVDC→AL→PET→ PA→EVOH→PP→PEMA-PVDC→ PVDC→ EVOH→PET→PA→PP→ HDPE→ LLDPE耐化学→LDPE→EVA性保护性MA-PVDC→AL→EVOH→ PVDC→ PA→PET→PP→PE表 11：各样薄膜的保香性〔单位：天〕项目厚度〔um〕香草精天芥菜薄荷樟脑PE200000PVDC201113K-玻璃纸269810892防潮玻璃纸243152163164一般玻璃纸21657115378PVA膜20100107160165表 12：各样薄膜的透明度和光彩度比较工程PVA玻璃纸PVC PET透过率〔 %〕60-6658-6648-5854-58发射率〔〕22%表 13：各样膜的耐油性项目PVA PT PVC PE PP EVOH PVDC PET PA油透过时间〔 h〕∞ ∞50-10015-40∞良良∞〔良〕。
常用材料阻隔性能
常用材料阻隔性能

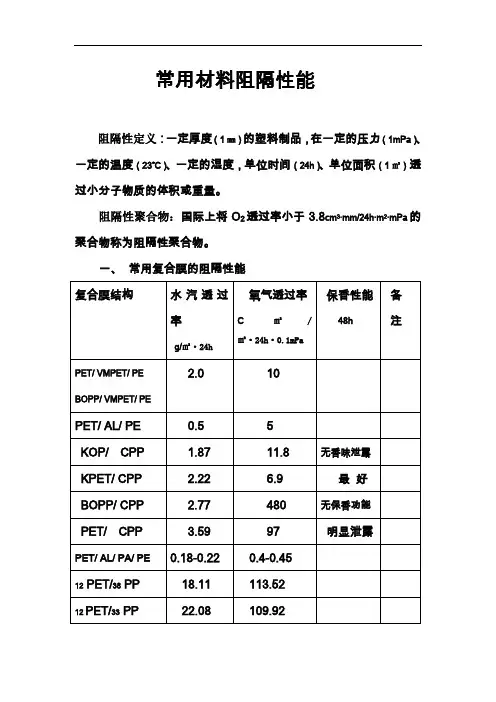

阻隔性定义：一定厚度（1㎜）的塑料制品，在一定的压力（1mPa）、一定的温度（23℃）、一定的湿度，单位时间（24h）、单位面积（1㎡）透过小分子物质的体积或重量。
阻隔性聚合物：国际上将O2透过率小于3.8cm3·mm/24h·m2·mPa的聚合物称为阻隔性聚合物。
一、常用复合膜的阻隔性能
二、常用材料的阻隔性能
表1：各种常见薄膜及相应PVDC涂布膜阻隔性能比较
表2：不同涂层厚度的KOP阻隔性能对比
表3：塑料薄膜涂布PVDC前后性能比较
表4：三种材料的阻隔数据
表5：镀铝膜的阻隔性能（市售镀铝膜镀层厚度大约0.3um）
表6：PVDC与其他薄膜阻隔性能对比
表7：常用中高阻透性塑料的透过系数
表8：常用薄膜的阻隔性能
表9：液奶包装膜阻隔性能对比
表10：常用材料阻隔性能比较
表11：各种薄膜的保香性（单位：天）
表12：各种薄膜的透明度和光泽度比较
表13：各种膜的耐油性。
常用材料阻隔性能
常用材料阻隔性能KPET/ CPP 2.22 6.9 最好BOPP/CPP2.77 480 无保香功能PET/ CPP 3.59 97 明显泄露PET/ AL/ PA/ PE 0.18-0.220.4-0.45 12PET/38PP 18.11 113.52 12 PET/33PP 22.08 109.92 25OPP/25CPP7.76 783.0720OPP/20CPP10.41 774.96OPP/VMCPP1.04OPP/ 珠光膜715.89 PET/ 珠光膜96.95 PA/EVOH-F/PP/PE 0.845 PP/ EVOH-F/ 1.671PPPE/ EVOH-F/0.873 PE一、常用材料的阻隔性能表1：各种常见薄膜及相应PVDC涂布膜阻隔性能比较薄膜类型BOPP20umBOPET12umLDPE70umBOPA15umPT 24um未涂布5g/㎡未涂布5g/㎡未涂布5g/㎡未涂布5g/㎡未涂布5g/㎡阻水性 9 3.635 4.5 7 1.5 210 11 非常大9阻氧性1200 8.560 ＜5 200＜5 20 ＜5 10-10002.5阻氮性600 5 20 ＜5 100＜5 15 ＜5 -- --阻CO2 性3200 10500 50 120300 200 50 -- -- 表2：不同涂层厚度的KOP阻隔性能对比涂层厚度（um）阻湿汽性能g/㎡·24h·38℃90%RH阻氧气性能C㎡/㎡·24h·1atm22℃1.5 5.0 22.13.0 3.6 8.54.5 2.4 4.5表3：塑料薄膜涂布PVDC前后性能比较项目OPP PET PA前后前后前后水分透过率g/㎡·24h·3 8℃90% 4.7-7.04.7-6.235 4.5372-40311氧气透过率c㎡/㎡·25℃40%常压2000 12.4-7.8115 40.3 5表4：三种材料的阻隔数据聚合物湿度氧气透过率 23℃C㎡·um/㎡·24h·kPa 透氧率变化阻水（湿、潮）性能PVA 0% 0.039 ---- 非常差PVA 95% 97 增大2487倍非常差EVOH(70%VOH ) 0% 0.066 ----非常差EVOH(70%VOH ) 95%12 增大182倍非常差PA-6 0% 5.8 ----差PA-6 95% 19 3.3倍差PVDC(90%VDC ) 0% 0.97 ----非常好PVDC(90%VDC ) 95%0.97 无变化非常好表5：镀铝膜的阻隔性能（市售镀铝膜镀层厚度大约0.3um）镀层厚度水蒸汽透过率g/㎡·24h·40℃·100%RH氧气透过率C㎡/㎡·24h·atm12umPET25umCPP25umLDPE12umPET25umCPP25umLDPE0.22.1 1.3 2.2 45 61 2000.40.6 0.6 0.7 17 35 340.60.3 0.3 0.6 6 18 121.0.3 0.3 0.3 3 12 10表6：PVDC与其他薄膜阻隔性能对比项目水分透过率g/㎡·24h·38℃90%氧气透过率c㎡/㎡·24h·25℃40%常压PVDC25u 1.55-4.65 7.7-26.5PVA25u≥50 ＜0.2（湿度大时透过量增大）KOP 0.8-4.7 1.2-6.4BOPP 4.7-6.2 1705CPP 7.8-10 1300-6433 BOPET 20.2 78BOPA 372-403 40.3LDPE 18.6 3375-13200 HDPE 4.7-10 512-3275表7：常用中高阻透性塑料的透过系数项目氧气透过率C㎡·mm/24h·㎡·mPaCO2透过率C㎡·mm/24h·㎡·mPa水分透过率g·mm/24h·㎡·mPaEVOH（乙烯29%）0.1 1.5 20-25EVOH（乙烯38%）0.4 6 40-70 PVDC共聚物0.5-4 1.2 0.2-6 PAN共聚物8 16 50PEN 12-22 50 5-9 MXD6 2-5 28 15-30 PET 49-90 180 18-30 表8：常用薄膜的阻隔性能项22uKO15uKPE20uBOP12uPE30uCP目P T P T P 透水性g/㎡·d3.5 5 9.0 354.0透氧性C㎡/㎡·d12 7 1200 110 800保香性(48h ) 无香味泄露最好无保香功能明显泄露无保香功能表9：液奶包装膜阻隔性能对比项目三层共挤五层共挤三层共挤/涂PVDC透氧量c㎡/㎡·24h·0.1mPa～20002～3 2～5透CO2量c㎡/㎡·24h·0.1mPa ～12000～200 ～200表10：常用材料阻隔性能比较性能从优到劣比照阻氧气性AL、MA-PVDC→EVOH→PVDC→PA→PET→PP→PE阻水汽性MA-PVDC→AL→PP→PE→PET→EVOH→PA气味阻隔性MA-PVDC→AL→PET→PA→EVOH→PP→PE耐化学性MA-PVDC→PVDC→EVOH→PET→PA→PP →HDPE→LLDPE→LDPE→EVA保护性MA-PVDC→AL→EVOH→PVDC→PA→PET →PP→PE表11：各种薄膜的保香性（单位：天）项目厚度（um）香草精天芥菜薄荷樟脑PE 20 0 0 0 0 PVDC 20 1 1 1 3K-玻璃纸26 9 8 108 92 防潮玻璃24 31 52 163 164纸普通玻璃纸21 65 71 153 78 PVA膜20 100 107 160 165表12：各种薄膜的透明度和光泽度比较项目PVA 玻璃纸 PVC PET透过率（%） 60-66 58-66 48-58 54-58发射率（%） 81.5 60.5 79.5 22 表13：各种膜的耐油性项目PVAPTPVC PE PP EVOHPVDCPETPA油透过时间（h）∞∞50-1015-40（良）3.5∞良良∞。
不同种类食品塑料包装膜阻隔性能分析
不同种类食品塑料包装膜阻隔性能分析
食品塑料包装膜具有良好的阻隔性能，可以有效地防止食品中的水分、氧气、二氧化碳、气味等外界物质的侵入，保障食品的品质和安全。
不同种类的食品对于包装膜的阻隔性能要求也不尽相同，下面将对常见的几种食品进行阻隔性能分析。
1. 肉类食品：肉类食品通常含有较高的水分和脂肪含量，对包装膜的阻隔性能有较高的要求。
常见的包装膜材料有聚乙烯（PE）、聚丙烯（PP）、聚酯（PET）等。
聚酯膜具有较高的阻隔性能，能够有效地阻止氧气和水分的渗透，适合用于包装鲜肉等易氧化的食品。
不同种类的食品对于包装膜的阻隔性能要求各有不同。
了解不同种类食品的特点和需求，选择适合的包装膜材料，能够有效地延长食品的保质期，保证食品的品质和安全。
包装膜的环保性能也应受到关注，选择可降解或可回收的包装膜材料，减少对环境的影响。
各式各样的阻隔材料
新型阻隔树脂新型阻隔树脂BP公司开发出新的阻隔树脂，包括Ketomex脂肪族聚酮和Barex树脂。
Ketomex脂肪族聚酮是烯烃和CO以严格的交替顺序聚合而成，其气体阻隔性能与乙烯--乙烯醇共聚物(EVOH)相当,并且已经顺利完成共挤塑试验，可生产多层片材及热成型容器。
Barex树脂是由丙烯腈和甲基丙烯酸酯以75: 25的比例聚合到丁腈橡胶的主链上形成，主要成分是丙烯腈、甲基丙烯酸酯和丁二烯。
其突出优点是阻隔性能不受温度的影响，且其结构特性及可加工性使其可用于制作单层容器。
1/blog/cns!5154F3A7D2DB302B!205.entry各式各样的阻隔材料各式各样的阻隔材料包装，尤其是塑料包装，在现代社会中随处可见。
包装工业得以快速发展，是由于其长时间保护及稳定产品的能力，以及避免产品受损坏、污染及受潮。
要达到最佳的保护效果，高阻隔性的物料是必然之选。
从广义角度看，阻隔包装已使用多年。
阻隔包装旨在保护产品和内装物，避免污染物、风味、色料、异味渗入，有时也用于防止内装物渗出。
在其它情况下，需要采用多层结构(层压或共挤)以提高强度和阻隔性能。
即使对于快餐食品等看似简单的产品，其包装也可以很复杂。
这些多层结构往往含7层或以上的不同塑料层，各层具有不同的结构阻隔或粘合作用。
合成特种阻隔性树脂，即聚偏二氯乙烯(PVDC) ，于50年代问世，经过60年代的发展，自此以来，塑料阻隔包装经历了巨大发展。
不久，乙烯／乙烯醇(EVOH)更于70年代投入商业化应用。
阻隔包装业自此不断变化。
由于不同的用途有着不同的要求，因此，理想的聚合物阻隔材料现在并不存在，或许永远也不会出现。
例如，在某些情况下，如氧气阻隔特性并不优良的PVC薄膜，常用于超市中作为肉类包装陈列，主要是因为PVC薄膜能使肉类保持红色，在陈列时间内可吸引顾客。
然而，若肉类需要长期运输或存储，则必须具有良好的氧气阻隔性能，才能防止肉类变质。
目前，阻隔包装塑料确实已能满足所需。
常用材料阻隔性能
常用材料阻隔性能
阻隔性定义：一定厚度（1㎜）的塑料制品，在一定的压力（1mPa）、一定的温度（23℃）、一定的湿度，单位时间（24h）、单位面积（1㎡）内透过小分子物质的体积或重量。
阻隔性聚合物：国际上将O2透过率小于3.8cm3·mm/24h·m2·mPa的聚合物称为阻隔性聚合物。
一、常用复合膜的阻隔性能
二、常用材料的阻隔性能
表1：各种常见薄膜及相应PVDC涂布膜阻隔性能比较
表2：不同涂层厚度的KOP阻隔性能对比
表3：塑料薄膜涂布PVDC前后性能比较
表4：三种材料的阻隔数据
表5：镀铝膜的阻隔性能（市售镀铝膜镀层厚度大约0.3um）
表6：PVDC与其他薄膜阻隔性能对比
表7：常用中高阻透性塑料的透过系数
表8：常用薄膜的阻隔性能
表9：液奶包装膜阻隔性能对比
表10：常用材料阻隔性能比较
表11：各种薄膜的保香性（单位：天）
表12：各种薄膜的透明度和光泽度比较
表13：各种膜的耐油性
（范文素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
高性能涤纶的阻隔性能研究与应用
高性能涤纶的阻隔性能研究与应用涤纶是一种合成纤维，具有优异的性能和广泛的应用领域。
其中，高性能涤纶在阻隔性能方面表现出色，被广泛应用于食品包装、医疗材料和工业防护等领域。
本文将探讨高性能涤纶的阻隔性能研究与应用，并介绍其在不同领域的潜在应用。
高性能涤纶是指经过改性处理后的涤纶纤维，在原有的优良性能基础上进一步提高其阻隔性能。
阻隔性能是指材料对气体、液体或固体的分子或微粒的阻隔能力。
高性能涤纶在阻隔性能方面优于传统涤纶纤维，其主要原因是通过改变纤维的结构或添加特殊化合物来增加其阻隔能力。
在高性能涤纶的研究中，改变纤维结构是一种重要的方法。
常见的改变方式包括改变纤维的形状、尺寸和表面特性。
例如，将涤纶纤维改为多孔纤维结构，可以增加其表面积和孔隙率，从而提高阻隔性能。
另外，通过引入纳米材料或表面处理等方法，也可以改善高性能涤纶的阻隔性能。
除了改变纤维结构外，添加特殊化合物是提高高性能涤纶阻隔性能的另一种方法。
这些特殊化合物可以是阻隔性材料，如金属氧化物、碳纳米管等，也可以是具有吸附或催化作用的物质。
通过将这些特殊化合物与涤纶纤维混合或包覆在其表面，可以增加高性能涤纶的阻隔效果。
高性能涤纶的阻隔性能在多个领域具有广泛的应用价值。
首先，食品包装是其中一个主要应用领域。
高性能涤纶可以用于制作食品袋、保鲜膜和饮料瓶等包装材料，能够有效地隔绝氧气、水分和异味的渗透，从而延长食品的保质期和保持其新鲜度。
其次，高性能涤纶在医疗材料方面也有广泛的应用。
例如，它可以用于制作外科手术服和防护服，以提供可靠的阻隔性能，防止病原体的传播。
此外，高性能涤纶还可以作为医疗敷料、药物包装和药物输送系统的基材，能够保持药物的稳定性和防止其外泄。
工业防护是另一个应用高性能涤纶阻隔性能的重要领域。
例如，在化学和危险品处理中，高性能涤纶可以制作成防护服、手套和面罩等防护用品，能够有效地阻隔有害物质对人体的侵害。
此外，高性能涤纶对电子器件的防尘、防静电等方面也具有潜在的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用材料阻隔性能
阻隔性定义：一定厚度（1㎜）的塑料制品，在一定的压力（1mPa）、一定的温度（23℃）、一定的湿度，单位时间（24h）、单位面积（1㎡）内透过小分子物质的体积或重量。
阻隔性聚合物：国际上将O2透过率小于3.8cm3·mm/24h·m2·mPa 的聚合物称为阻隔性聚合物。
一、常用复合膜的阻隔性能
二、常用材料的阻隔性能
表1：各种常见薄膜及相应PVDC涂布膜阻隔性能比较
表2：不同涂层厚度的KOP阻隔性能对比
表3：塑料薄膜涂布PVDC前后性能比较
表4：三种材料的阻隔数据
表5：镀铝膜的阻隔性能（市售镀铝膜镀层厚度大约0.3um）
表6：PVDC与其他薄膜阻隔性能对比
表7：常用中高阻透性塑料的透过系数
表8：常用薄膜的阻隔性能
表9：液奶包装膜阻隔性能对比
表10：常用材料阻隔性能比较
表
11：各种薄膜的保香性（单位：天）
表12：各种薄膜的透明度和光泽度比较
表13：各种膜的耐油性
面料分析
一、原料分类
涤纶：（FDY，DTY复合丝，ATY等）；锦纶；棉；人棉；人丝；金属丝；海岛丝；
分类
1、平纹、斜纹、缎纹、变化组织、小提花。
2、规格：产品规格，坯布规格，上机规格
3、机织物：经纬线按一定规律垂直交织现成的织物。
4、梭织物：有梭，无梭（喷水，喷气，箭杆）
5、针织物:
简单识别经纬线
一般情况下：一、细经粗纬二、经线密度大于纬线密度
经密（经线密度）：单位长度的经线根数
长纤真丝，麻短纤
根/cm 根/10cm 根/英寸
测定密度
密度镜法
组织循环法
拆数法
门幅：坯布或成品的幅宽
匹长：每匹布才长度
一磅=453.6克
一码=0.9144M
二、原料简介
棉纤维：天然纤维植物cotton 简称C
特点:温暖舒适，与人类文明发展的纺织纤维，5000多年历史，吸水性好，公定回潮8%（100g
吸水8g）
棉纤维只有短纤维，手感柔软，透气，透湿，穿着舒适
纤维牢度相对比较差，棉织物易变形，易缩水，尺寸稳定差。
