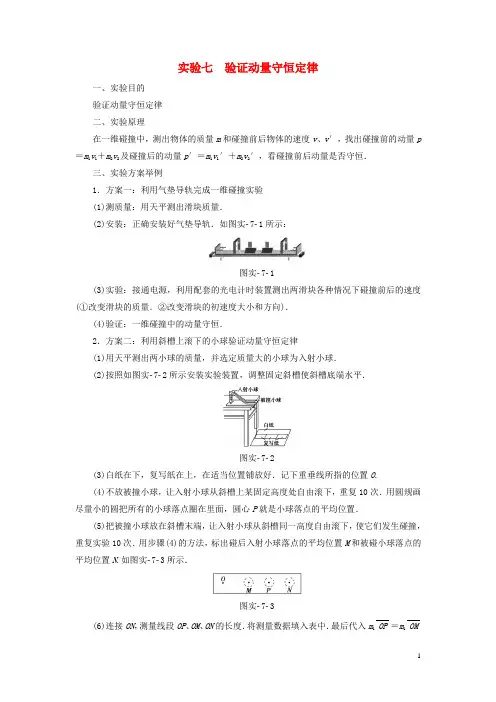

2018年高考物理复习第六章实验7验证动量守恒定律

实验七验证动量守恒定律【基本要求】一、实验目的1．验证一维碰撞中的动量守恒．2．探究一维弹性碰撞的特点．二、实验原理在一维碰撞中，测出物体的质量m和碰撞前后物体的速度v、v′，找出碰撞前的动量p ＝m1v1＋m2v2及碰撞后的动量p′＝m1v′1＋m2v′2，看碰撞前后动量是否守恒．三、实验器材方案一气垫导轨、光电计时器、天平、滑块(两个)、重物、弹簧片、细绳、弹性碰撞架、胶布、撞针、橡皮泥等．方案二带细线的摆球(两套)、铁架台、天平、量角器、坐标纸、胶布等．方案三光滑长木板、打点计时器、纸带、小车(两个)、天平、撞针、橡皮泥等．方案四斜槽、大小相等质量不同的小球两个、重垂线一条、白纸、复写纸、天平、刻度尺、圆规、三角板等．四、实验方案方案一利用气垫导轨完成一维碰撞实验(1)测质量：用天平测出滑块质量．(2)安装：正确安装好气垫导轨．(3)实验：接通电源，利用配套的光电计时装置测出两滑块各种情况下碰撞前后的速度(①改变滑块的质量．②改变滑块的初速度大小和方向)．(4)验证：一维碰撞中的动量守恒．方案二利用等长悬线悬挂等大小球完成一维碰撞实验(1)测质量：用天平测出两小球的质量m1、m2.(2)安装：把两个等大小球用等长悬线悬挂起来．(3)实验：一个小球静止，拉起另一个小球，放下时它们相碰．(4)测速度：可以测量小球被拉起的角度，从而算出碰撞前对应小球的速度，测量碰撞后小球摆起的角度，算出碰撞后对应小球的速度．(5)改变条件：改变碰撞条件，重复实验．(6)验证：一维碰撞中的动量守恒．方案三 在光滑桌面上两车碰撞完成一维碰撞实验(1)测质量：用天平测出两小车的质量.(2)安装：将打点计时器固定在光滑长木板的一端，把纸带穿过打点计时器，连在小车的后面，在两小车的碰撞端分别装上撞针和橡皮泥．(3)实验：接通电源，让小车A 运动，小车B 静止，两车碰撞时撞针插入橡皮泥中，把两小车连接成一体运动．(4)测速度：通过纸带上两计数点间的距离及时间由v ＝Δx Δt算出速度． (5)改变条件：改变碰撞条件，重复实验．(6)验证：一维碰撞中的动量守恒． 方案四 利用斜槽上滚下的小球验证动量守恒定律(1)测质量：先用天平测出小球质量m 1、m 2.(2)安装：按图所示安装好实验装置，将斜槽固定在桌边，使槽的末端切线水平，把被碰小球放在斜槽前边的小支柱上，调节实验装置使两小球碰撞时处于同一水平高度．且碰撞瞬间，入射小球与被碰小球的球心连线与轨道末端的切线平行，以确保正碰后的速度方向水平．(3)铺纸：在地面上铺一张白纸，白纸上铺放复写纸．在白纸上记下重垂线所指的位置O ，它表示入射小球m 1碰前的位置．(4)放球找点：先不放被碰小球，让入射小球从斜槽上同一高度处滚下，重复10次，用圆规画尽可能小的圆把所有的小球落点圈在里面．圆心就是入射小球无碰撞时的落地点P .(5)碰撞找点：把被碰小球放在小支柱上，让入射小球从同一高度滚下，使它们发生正碰，重复10次，按照步骤5的方法找出入射小球落点的平均位置M和被碰小球落点的平均位置N.(6)验证：过O、N在纸上作一直线，取OO′＝2r，O′就是被碰小球碰撞时的球心投影位置(用刻度尺和三角板测小球直径2r)．用刻度尺量出线段OP、OM、O′N的长度，把两小球的质量和相应的数值代入m1·OP＝m1·OM＋m2·O′N看是否成立．(7)结束：整理实验器材放回原处．【方法规律】一、注意事项1．前提条件：碰撞的两物体应保证“水平”和“正碰”．2．方案提醒(1)若利用气垫导轨进行实验，调整气垫导轨时，注意利用水平仪确保导轨水平．(2)若利用摆球进行实验，两小球静放时球心应在同一水平线上，且刚好接触，摆线竖直，将小球拉起后，两条摆线应在同一竖直面内．(3)若利用长木板进行实验，可在长木板下垫一小木片用以平衡摩擦力．3．探究结论：寻找的不变量必须在各种碰撞情况下都不改变．二、误差分析1．系统误差：主要来源于装置本身(是否符合要求)．(1)碰撞是否为一维碰撞．(2)实验是否满足动量守恒的条件，如气垫导轨是否水平，两球是否等大，长木板实验是否平衡掉摩擦力．2．偶然误差：主要来源于质量m和速度v的测量．3．改进措施(1)设计方案时应保证碰撞为一维碰撞，且尽量满足动量守恒的条件．(2)采取多次测量求平均值的方法减小偶然误差．对实验原理和实验操作的考查在实验室里为了验证动量守恒定律，一般采用如图甲、乙所示的两种装置：(1)若入射小球质量为m1，半径为r1；被碰小球质量为m2，半径为r2，则________．A．m1>m2，r1>r2B．m1>m2，r1<r2C．m1>m2，r1＝r2D．m1<m2，r1＝r2(2)若采用图乙所示装置进行实验，以下所提供的测量工具中必需的是________．A．直尺B．游标卡尺C．天平D．弹簧测力计E．秒表(3)设入射小球的质量为m1，被碰小球的质量为m2，则在用图甲所示装置进行实验时(P 为碰前入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为____________________．(用装置图中的字母表示)[解析](1)为防止反弹造成入射小球返回斜槽，要求入射小球质量大于被碰小球质量，即m1>m2；为使入射小球与被碰小球发生对心碰撞，要求两小球半径相同．故C正确．(2)设入射小球为a，被碰小球为b，a球碰前的速度为v1，a、b相碰后的速度分别为v1′、v2′.由于两球都从同一高度做平抛运动，当以运动时间为一个计时单位时，可以用它们平抛的水平位移表示碰撞前后的速度．因此，需验证的动量守恒关系m1v1＝m1v1′＋m2v2′可表示为m1x1＝m1x1′＋m2x2′.所以需要直尺、天平，而无需弹簧测力计、秒表．由于题中两个小球都可认为是从槽口开始做平抛运动的，两球的半径不必测量，故无需游标卡尺．(3)得出验证动量守恒定律的结论应为m1·OP＝m1·OM＋m2·O′N.[答案](1)C(2)AC(3)m1·OP＝m1·OM＋m2·O′N对实验数据和误差分析的考查(高考全国卷Ⅱ)现利用图甲所示的装置验证动量守恒定律．在图甲中，气垫导轨上有A、B两个滑块，滑块A右侧带有一弹簧片，左侧与打点计时器(图中未画出)的纸带相连；滑块B左侧也带有一弹簧片，上面固定一遮光片，光电计时器(未完全画出)可以记录遮光片通过光电门的时间．实验测得滑块A的质量m1＝0.310 kg，滑块B的质量m2＝0.108 kg，遮光片的宽度d＝1.00 cm；打点计时器所用交流电的频率为f＝50.0 Hz.将光电门固定在滑块B的右侧，启动打点计时器，给滑块A一向右的初速度，使它与B 相碰．碰后光电计时器显示的时间为Δt B＝3.500 ms，碰撞前后打出的纸带如图乙所示．若实验允许的相对误差绝对值⎝ ⎛⎪⎪⎪⎪⎪⎪碰撞前后总动量之差碰前总动量⎭⎪⎫ ×100%) 最大为5%，本实验是否在误差范围内验证了动量守恒定律？写出运算过程．[解析] 按定义，滑块运动的瞬时速度大小v ＝Δs Δt① 式中Δs 为滑块在很短时间Δt 内走过的路程．设纸带上打出相邻两点的时间间隔为Δt A ，则Δt A ＝1f＝0.02 s ② Δt A 可视为很短．设滑块A 在碰撞前、后瞬时速度大小分别为v 0、v 1.将②式和图给实验数据代入①式得v 0＝2.00 m/s ③v 1＝0.970 m/s ④设滑块B 在碰撞后的速度大小为v 2，由①式有v 2＝d Δt B⑤ 代入题给实验数据得v 2≈2.86 m/s ⑥设两滑块在碰撞前、后的总动量分别为p 和p ′，则p ＝m 1v 0⑦p ′＝m 1v 1＋m 2v 2 ⑧两滑块在碰撞前后总动量相对误差的绝对值为 δp ＝⎪⎪⎪⎪⎪⎪p －p ′p ×100%⑨ 联立③④⑥⑦⑧⑨式并代入有关数据，得δp ＝1.7%<5%因此，本实验在允许的误差范围内验证了动量守恒定律．[答案]见解析不同的实验可通过同样的装置来完成，同一个实验可通过不同的方式来探究．灵活运用学过的实验方法设计新的实验是高考实验题反映出的新要求．本实验可从以下两方面加以改进和创新：(1)可用气垫导轨来减小摩擦带来的误差，也可用单摆来完成两小球的碰撞，都是对装置的改进．(2)数据处理上除了结合平抛运动，也可用速度传感器或位移传感器，得出碰撞前后的速度大小更为准确一些．气垫导轨是常用的一种实验仪器．它是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．我们可以用带竖直挡板C和D的气垫导轨以及滑块A和B来验证动量守恒定律，实验装置如图所示(弹簧的长度忽略不计)．采用的实验步骤如下：①用天平分别测出滑块A、B的质量m A、m B.②调整气垫导轨，使导轨处于水平．③在A和B间放入一个被压缩的轻弹簧，用电动卡销锁定，静止放置在气垫导轨上．④用刻度尺测出A的左端至C板的距离L1.⑤按下电钮放开卡销，同时使分别记录滑块A、B运动时间的计时器开始工作．当A、B滑块分别碰撞C、D挡板时停止计时，记下A、B分别到达C、D的运动时间t1和t2.(1)实验中还应测量的物理量是_____________________________________________．(2)利用上述测量的实验数据，验证动量守恒定律的表达式是__________________，上式中算得的A、B两滑块的动量大小并不完全相等，产生误差的原因是________________ ________________________________________________________________________ ________________________________________________________________________.(3)利用上述实验数据能否测出被压缩弹簧的弹性势能的大小？如能，请写出表达式：________________________________________________________________________ ________________________________________________________________________.[解析](1)验证动量守恒，需要知道物体的运动速度，在已经知道运动时间的前提下，需要测量运动物体的位移，即需要测量的量是B的右端至D板的距离L2.(2)由于运动前两物体是静止的，故总动量为零，运动后两物体是向相反方向运动的，设向左运动为正，则有m A v A －m B v B ＝0，即m A L 1t 1－m B L 2t 2＝0.造成误差的原因：一是测量 本身就存在误差，如测量质量、时间、距离等存在误差；二是空气阻力或者是导轨不是水平的等．(3)根据能量守恒知，两运动物体获得的动能就是弹簧的弹性势能．故有ΔE p ＝12⎝⎛⎭⎫m A L 21t 21＋m B L 22t 22. [答案] (1)B 的右端至D 板的距离L 2(2)m A L 1t 1－m B L 2t 2＝0 原因见解析 (3)见解析本实验使用气垫导轨装置，可减小速度测量中带来的误差；另外用压缩弹簧使两物块获得速度的方式，也可使两物块合动量为零，操作比较简单可行．1．气垫导轨上有A 、B 两个滑块，开始时两个滑块静止，它们之间有一根被压缩的轻质弹簧，滑块间用绳子连接(如图甲所示)，绳子烧断后，两个滑块向相反方向运动，图乙为它们运动过程的频闪照片，频闪的频率为10 Hz ，由图可知：(1)A 、B 离开弹簧后，应该做____________运动，已知滑块A 、B 的质量分别为200 g 、300 g ，根据照片记录的信息，从图中可以看出闪光照片有明显与事实不相符合的地方是________________________________________________________________________．(2)若不计此失误，分开后，A 的动量大小为________kg ·m/s ，B 的动量大小为________kg ·m/s.本实验中得出“在实验误差允许范围内，两滑块组成的系统动量守恒”这一结论的依据是________________________________________________________________．解析：(1)A 、B 离开弹簧后因水平方向不再受外力作用，所以均做匀速直线运动，在离开弹簧前A 、B 均做加速运动，A 、B 两滑块的第一个间隔都应该比后面匀速时相邻间隔的长度小．(2)周期T ＝1f ＝0.1 s ，v ＝x t，由题图知A 、B 匀速时速度大小分别为v A ＝0.09 m/s ，v B ＝0.06 m/s ，分开后A 、B 的动量大小均为p ＝0.018 kg ·m/s ，方向相反，满足动量守恒，系统的总动量为0.答案：(1)匀速直线 A 、B 两滑块的第一个间隔(2)0.018 0.018 A 、B 两滑块作用前后总动量不变，均为02．为了验证碰撞中的动量守恒和检验两个小球的碰撞是否为弹性碰撞(碰撞过程中没有机械能损失)，某同学选取了两个体积相同、质量不等的小球，按下述步骤做实验：①用天平测出两个小球的质量分别为m 1和m 2，且m 1>m 2.②按照如图所示安装好实验装置．将斜槽AB 固定在桌边，使槽的末端点的切线水平．将一斜面BC 连接在斜槽末端．③先不放小球m 2，让小球m 1从斜槽顶端A 处由静止开始滚下，记下小球在斜面上的落点位置．④将小球m 2放在斜槽末端点B 处，让小球m 1从斜槽顶端A 处滚下，使它们发生碰撞，记下小球m 1和小球m 2在斜面上的落点位置．⑤用毫米刻度尺量出各个落点位置到斜槽末端点B 的距离．图中D 、E 、F 点是该同学记下的小球在斜面上的几个落点位置，到B 点的距离分别为L D 、L E 、L F .根据该同学的实验，回答下列问题：(1)小球m 1与m 2发生碰撞后，m 1的落点是图中的________点，m 2的落点是图中的________点．(2)用测得的物理量来表示，只要满足关系式________________________，则说明碰撞中动量是守恒的．(3)用测得的物理量来表示，只要再满足关系式____________________________，则说明两小球的碰撞是弹性碰撞．解析：(1)小球的落点位置跟平抛运动的初速度大小有关，碰后，小球m 1的速度较小，m 2的速度较大，所以m 1的落点是图中的D 点，m 2的落点是图中的F 点．(2)设碰前小球m 1的速度为v 0，碰撞后m 1的速度为v 1，m 2的速度为v 2，根据动量守恒定律，它们应该满足关系式m 1v 0＝m 1v 1＋m 2v 2.设斜面倾角为θ，根据平抛运动的规律有tan θ＝y x ＝12gt 2v t ＝gt 2v ，所以v ＝gt 2tan θ∝t ，而t ＝ 2y g ∝y ∝L ，所以v ∝L .本题中，要验证m 1v 0＝m 1v 1＋m 2v 2成立，只需要验证m 1L E ＝m 1L D ＋m 2L F 成立．(3)要验证两个小球的碰撞是弹性碰撞，即要再验证12m 1v 20＝12m 1v 21＋12m 2v 22成立，而平抛运动时的初速度v ∝L ，所以v 2∝L ，故需要再满足关系式m 1L E ＝m 1L D ＋m 2L F .答案：(1)D F (2)m 1L E ＝m 1L D ＋m 2L F(3)m 1L E ＝m 1L D ＋m 2L F3．(2017·湖南益阳模拟)利用气垫导轨通过闪光照相进行“探究碰撞中的不变量”这一实验．(1)实验要求研究两滑块碰撞时动能损失很小和很大等各种情况，若要求碰撞时动能损失最大应选下图中的________(填“甲”或“乙”)，若要求碰撞动能损失最小则应选下图中的________(填“甲”或“乙”)．(甲图两滑块分别装有弹性圈，乙图两滑块分别装有撞针和橡皮泥)(2)某次实验时碰撞前B 滑块静止，A 滑块匀速向B 滑块运动并发生碰撞，利用闪光照相的方法连续4次拍摄得到的闪光照片如图所示．已知相邻两次闪光的时间间隔为T ，在这4次闪光的过程中，A 、B 两滑块均在0～80 cm 范围内，且第1次闪光时，滑块A 恰好位于x ＝10 cm 处．若A 、B 两滑块的碰撞时间及闪光持续的时间极短，均可忽略不计，则可知碰撞发生在第1次闪光后的________时刻，A 、B 两滑块质量比m A ∶mB ＝________．解析：(1)若要求碰撞时动能损失最大，则需两滑块碰撞后结合在一起，故应选图中的乙；若要求碰撞时动能损失最小，则应使两滑块发生弹性碰撞，即选图中的甲．(2)由图可知，第1次闪光时，滑块A 恰好位于x ＝10 cm 处，第二次A 在x ＝30 cm 处，第三次A 在x ＝50 cm 处，碰撞在x ＝60 cm 处．从第三次闪光到碰撞的时间为T 2，则可知碰撞发生在第1次闪光后的2.5T 时刻．设碰前A 的速度为v ，则碰后A 的速度为v 2，B 的速度为v ，根据动量守恒定律可得m A v ＝－m A ·v 2＋m B ·v ，解得m A m B ＝23. 答案：(1)乙 甲 (2)2.5T 2∶34．某实验小组的同学制作了一个弹簧弹射装置，轻弹簧两端各放一个金属小球(小球与弹簧不连接)，压缩弹簧并锁定，然后将锁定的弹簧和两个小球组成的系统放在内壁光滑的金属管中(管径略大于两球直径)，金属管水平固定在离地面一定高度处，如图所示．解除弹簧锁定，则这两个金属小球可以同时沿同一直线向相反方向弹射．现要测定弹射装置在弹射时所具有的弹性势能，并探究弹射过程所遵循的规律，实验小组配有足够的基本测量工具，并按下述步骤进行实验：①用天平测出两球质量分别为m 1、m 2；②用刻度尺测出两管口离地面的高度均为h ；③解除弹簧锁定弹出两球，记录下两球在水平地面上的落点M 、N .根据该小组同学的实验，回答下列问题：(1)要测定弹射装置在弹射时所具有的弹性势能，还需要测量的物理量有________．A ．弹簧的压缩量ΔxB ．两球落地点M 、N 到对应管口P 、Q 的水平距离x 1、x 2C ．小球直径D ．两球从弹出到落地的时间t 1、t 2(2)根据测量结果，可得弹性势能的表达式为_____________________________．(3)用测得的物理量来表示，如果满足关系式____________________________________，则说明弹射过程中系统动量守恒．解析：(1)弹簧弹出两球过程中，系统机械能守恒，要测定压缩弹簧的弹性势能，可转换为测定两球被弹出时的动能，实验中显然可以利用平抛运动测定平抛初速度以计算初动能，因此在测出平抛运动下落高度的情况下，只需测定两球落地点M 、N 到对应管口P 、Q 的水平距离x 1、x 2，所以选B.(2)平抛运动的时间t ＝ 2h g ，初速度v 0＝x t ，因此初动能E k ＝12m v 20＝mgx 24h，由机械能守恒定律可知，压缩弹簧的弹性势能等于两球平抛运动的初动能之和，即E p ＝m 1gx 214h ＋m 2gx 224h. (3)若弹射过程中系统动量守恒，则m 1v 01＝m 2v 02，代入时间得m 1x 1＝m 2x 2.答案：(1)B (2)E p ＝m 1gx 214h ＋m 2gx 224h(3)m 1x 1＝m 2x 2 5．如图是用来验证动量守恒的实验装置，弹性球1用细线悬挂于O 点，O 点下方桌子的边缘有一竖直立柱．实验时，调节悬点，使弹性球1静止时恰与立柱上的球2右端接触且两球等高．将球1拉到A点，并使之静止，同时把球2放在立柱上．释放球1，当它摆到悬点正下方时与球2发生对心碰撞，碰后球1向左最远可摆到B点，球2落到水平地面上的C 点．测出有关数据即可验证1、2两球碰撞时动量守恒．现已测出A点离水平桌面的距离为a、B点离水平桌面的距离为b，C点与桌子边沿间的水平距离为c.此外：(1)还需要测量的量是________________________、__________________和______________________．(2)根据测量的数据，该实验中动量守恒的表达式为________________________．(忽略小球的大小)解析：(1)要验证动量守恒必须知道两球碰撞前后的动量变化，根据弹性球1碰撞前后的高度a和b，由机械能守恒可以求出碰撞前后的速度，故只要再测量弹性球1的质量m1，就能求出弹性球1的动量变化；根据平抛运动的规律只要测出立柱高h和桌面离水平地面的高度H就可以求出弹性球2碰撞前后的速度变化，故只要测量弹性球2的质量和立柱高h、桌面离水平地面的高度H就能求出弹性球2的动量变化．(2)根据(1)的解析可以写出动量守恒的方程2m1a－h＝2m1b－h＋m2cH＋h.答案：(1)弹性球1、2的质量m1、m2立柱高h桌面离水平地面的高度H(2)2m1a－h＝2m1b－h＋m2cH＋h6．用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系．(1)试验中，直接测定小球碰撞前后的速度是不容易的．但是，可以通过仅测量__________(填选项前的序号)，间接地解决这个问题．A ．小球开始释放高度hB ．小球抛出点距地面的高度HC ．小球做平抛运动的水平射程(2)图甲中O 点是小球抛出点在地面上的垂直投影，实验时，先让入射球m 1多次从斜轨上同一位置静止释放，找到其平均落地点的位置B ，测量平抛射程OB .然后把被碰小球m 2静止于轨道的水平部分，再将入射小球m 1从斜轨上相同位置静止释放，与小球m 2相撞，并多次重复．接下来要完成的必要步骤是__________(填选项的符号)．A ．用天平测量两个小球的质量m 1、m 2B ．测量小球m 1开始释放高度hC ．测量抛出点距地面的高度HD ．分别找到m 1、m 2相碰后平均落地点的位置A 、CE ．测量平抛射程OA 、OC(3)若两球相碰前后的动量守恒，其表达式可表示为____________________[用(2)中测量的量表示]；若碰撞是弹性碰撞，那么还应满足的表达式为____________________[用(2)中测量的量表示]．(4)经测定，m 1＝45.0 g ，m 2＝7.5 g ，小球落地点的平均位置到O 点的距离如图乙所示．碰撞前、后m 1的动量分别为p 1与p ′1，则p 1∶p ′1＝__________∶11；若碰撞结束时m 2的动量为p ′2，则p ′1∶p ′2＝11∶__________；所以，碰撞前、后总动量的比值p 1p ′1＋p ′2＝__________；实验结果说明____________________．解析：(1)设小球a 没有和b 球碰撞，抛出时速度为v 1，球a 和球b 碰撞后抛出的速度分别为v 2、v 3，则我们要验证动量守恒即：m 1v 1＝m 1v 2＋m 2v 3，测速度是关键，平抛运动的初速度v ＝x t 即m 1OB t 1＝m 1OA t 2＋m 2OC t 3，因为平抛运动的高度一定，所以t 1＝t 2＝t 3，即m 1OB ＝m 1OA ＋m 2OC ，只要测得小球做平抛运动的水平射程，即可替代速度．(2)碰撞完毕后，就要测数据验证了，所以我们由(1)知道可以通过测量它们的水平射程就可以替代不容易测量的速度．再用天平称出两小球的质量m 1、m 2.(3)见(1)，弹性碰撞没有机械能损失，所以还应满足机械能守恒，m 1OB 2＝m 1OA 2＋m 2OC 2.(4)将数据代入(3)，因为存在实验误差，所以最后等式两边不会严格相等，所以误差允许范围内，碰撞前、后的总动量不变．答案：(1)C(2)ADE(3)m1OB＝m1OA＋m2OC m1OB2＝m1OA2＋m2OC2(4)14 2.9 1413.9误差允许范围内，碰撞前、后的总动量不变。
