中文版AutoCAD 2004机械设计培训教程课件

合集下载

cad2004培训

图形文件的基本操作
2、打开已经有的绘图文件：
“标准”工具栏：菜单：【文件】【打开】命令：open
图形文件的基本操作
3、保存图形文件：
“标准”工具栏：菜单：【文件】【保存】命令：save、 qsave、saveas 以指定名字存盘：【文件】【另存为】
图形文件的基本操作
4、关闭图形文件：
菜单：【文件】【关闭】菜单栏：
返回至本节目录
样条曲线
1、执行命令方式：
绘图工具栏：命令：spline (spl) 菜单：【绘图】→【样条曲线】
2、命令选项：
默认情况，只需指定样条曲线的控制点 “起点切向”选项 “闭合(C)”选项 “拟合公差(F)”选项
返回至本节目录
图案填充
1、执行命令方式：
绘图工具栏：命令：bhatch (bh) 菜单：【绘图】→【图案填充】
图形文件的基本操作
5、加密保护图形文件：
在“图形另存为”对话框：【工具】【安全选项】
菜单：【工具】【选项】【打开和保存】
返回至本章目录
绘图环境的设置
1、设置参数选项：
菜单：【工具】【选项】命令：options (op)
该命令可通过设置“选项”对话框中的参数来建立所需的绘图环境。
对象捕捉工具栏：命令：osnap 下拉菜单：【工具】→【草图设置】 →
【对象捕捉】快捷菜单：SHIFT+右击、CTRL+右击
捕捉工具栏功能介绍
返回至本章目录
对象捕捉设置无捕捉捕捉到最近点捕捉到节点捕捉到插入点捕捉到平行线捕捉到垂足捕捉到切点捕捉到象限点捕捉到圆心捕捉到延长线捕捉到外观交点捕捉到交点捕捉到中点捕捉到端点捕捉自捕捉追踪点

第一课初识AutoCAD 2004

零点起飞电脑培训学校
《中文版AutoCAD 2004基础培训教程》
➢ 状态栏
状态栏在命令提示区的底部，用来显示当前的作图状态。如当前光标的位置，绘图时是否打开了正交、栅格捕捉、栅格显示、线宽、极轴等功能。
➢ 滚动条
滚动条包括水平滚动条和垂直滚动条，可以使视图在水平或垂直方向移动。方法是：单击水平或垂直滚动条上带箭头的按钮或拖动滚动条上的滑块。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004基础培训教程》
图1-10
图1-11
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004基础培训教程》
（3）在该对话框中可对绘图角度单位进行设置，系统提供了“十进制度数”、“度/分/秒”、“百分度”、“弧度”和“勘测”5种角度单位。在“精度” 下拉列表框中可选择角度测量单位的精度格式。单击按钮，打开如图1-12所示对话框。
零点起飞电脑培训学校
《中文版AutoCAD 2004基础培训教程》
当用户执行新建文件操作后，系统会打开如图1-
16所示对话框，在该对话框中可选择新图形文件所基
➢ 菜单栏
AutoCAD 2004共包括11个下拉菜单，利用下拉菜单可执行AutoCAD的大部分常用命令。AutoCAD 的下拉菜单有如下特点：
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004基础培训教程》
➢ 在AutoCAD中用黑色字符标明的菜单项表示该项可用为有效菜单，用灰色字符标明的菜单项目表示该项暂时不可用，需要选定合乎要求的对象之后才能使用的菜单称为无效菜单。

AutoCAD2004教学课件

标题栏
菜单栏
工具栏
对象特性工具栏
绘图工具
绘图区
屏幕菜单
坐标系
命令窗口
状态栏
1. 标题栏
标题栏表达的是AutoCAD2004软件名称和当前的文件名称等信息。如图所示，标题栏中显示，前面的 “AutoCAD2004”是软件名称，后面的“Drawingl．dwg” 是当前的文件名称(如果已经对文件命名，则显示命名的文件名)。
7.鼠标操作
1、单击左键：（1）选择对象（2）确定位置（3）单击按钮执行命令
2、单击右键：（1）代替回车键（2）弹出快捷菜单（3）结束选择目标
3、双击：打开图形文件 4、拖动；
二、建立一张新图
常用的方法：命令（command）：Ｎew 下拉菜单：文件（Ｆile）→新建（New） ,出现ＡutoCAD2004屏幕界面，并弹出一个启动（Start up）对话框，包括
应知应会：平面绘图、编辑、构造命令、图层、图块、颜色、线型尺寸及文字说明、三维模型的绘制、编辑构造面域造型和实体造型，建立鸟瞰图和透视图。
授课采用理论讲解与实例操作相结合。
第一讲 AutoCAD基础知识
内容提要： • ＡutoCAD屏幕界面 • ＡutoCAD命令的输入方法，点的坐标输
入 • 建一张新图，打开一张旧图 • 目标捕捉 • 命令删除，重复 • 图形的保存 • 绘图和编辑命令
注意：在XOY平面上绘图，只需输入X轴、Y轴坐标， Z轴坐标由CAD2000自动赋值为0。
用户坐标系统（UCS）在三维作图过程中,为使复杂的三维作图问题变成简单的二维作图问题,用户可以在世界坐标系内定义适合用户作图需要的坐标系.
工具 →新建UCS
七、ＡutoCAD坐标的输入方式

《AutoCAD2004中文版应用基础》PPT 第1章

1.1 AutoCAD的主要功能
1．强大的二维绘图功能 AutoCAD提供Fra bibliotek一系列的二维图形
绘制命令，可以方便地用各种方式绘制二维基本图形对象，如：点、直线、圆、圆弧、正多边形、椭圆、组合线、样条曲线等。并可对指定的封闭区域填充以图案（如剖面线、非金属材料、涂黑、砖、砂石、渐变色填充等）。
1.1 AutoCAD的主要功能
12．连接外部数据库 AutoCAD能够将图形中的对象与存储
在外部数据库（如dBASE、ORACLE、 Microsoft Access、SQL Server等）中的非图形信息连接起来，从而能够减小图形的大小、简化报表并可编辑外部数据库。这一功能特别有利于大型项目的协同设计工作。
直角坐标
极坐标
AutoCAD的点的输入
（1）用键盘直接在命令行中输入点的坐标
（2）用鼠标等定标设备移动光标单击左键在屏幕上直接取点
（3）用键盘上的箭头键移动光标按回车键取点（4）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）（5）直接距离输入。先用光标拖拉出橡筋线确定方向，然后用键盘输入距离。（6）使用过滤法得到点
4．透明命令的使用有的命令不仅可直接在命令行中使用，而且可
以在其它命令的执行过程中插入执行，该命令结束后系统继续执行原命令，输入透明命令时要加前缀单撇号“’”
5．命令的执行方式
有的命令有两种执行方式，通过对话框或通过命令行输入命令选项。如指定使用命令行方式，可以在命令名前加一减号来表示用命令行方式执行该命令，如“-LAYER”。

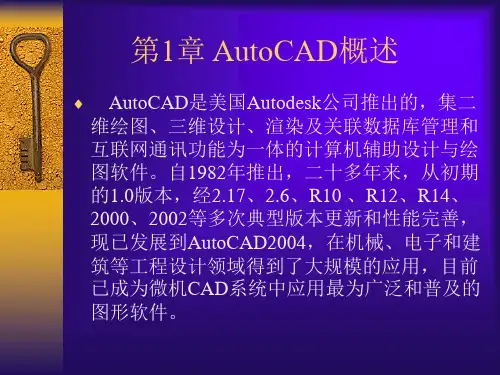

第1章 AutoCAD概述
AutoCAD是美国Autodesk公司推出的，集二维绘图、三维设计、渲染及关联数据库管理和互联网通讯功能为一体的计算机辅助设计与绘图软件。自1982年推出，二十多年来，从初期的1.0版本，经2.17、2.6、R10 、R12、R14、 2000、2002等多次典型版本更新和性能完善，现已发展到AutoCAD2004，在机械、电子和建筑等工程设计领域得到了大规模的应用，目前已成为微机CAD系统中应用最为广泛和普及的图形软件。

第一课初识AutoCAD 2004教学课件

首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004建筑设计培训教程》
AutoCAD与Photoshop、3ds max、 Lights cape等软件相结合使用，可制作出具有真实感的三维透视和动画。AutoCAD不仅在机械、建筑、电子、石油、化工、冶金等部门得到了广泛应用，还可用于地理、气象、航海、拓扑等特殊图形制作，甚至可应用于乐谱、灯光、幻灯、广告等领域中。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004建筑设计培训教程》
2003年，为进一步满足计算机应用技术发展和众多用户的需要，Autodesk公司推出了AutoCAD系列产品的新版本—— AutoCAD 2004。AutoCAD 2004除了继承 AutoCAD系列产品原有的易学易用、性能超群等诸多优点外，在运行速度、图形处理和网络功能等方面，重点突出了灵活、快捷、高效和以人为本的新特点。用户可以通过 AutoCAD提供的各种工具，轻松快捷地进行自己的设计和图形绘制工作，也可以利用其网络功能使设计数据、设计者和最终用户之间的设计信息方便、紧密地连接在一起。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004建筑设计培训教程》
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004建筑设计培训教程》
启动与退出AutoCAD 2004
➢启动AutoCAD 2004 ➢退出AutoCAD 2004
首页末页向上向下返回结束调音
零点起飞电脑培训学校

教案PPT课件

零件测绘CAD绘图
友爱职业技术学校
AutoCAD2004中文版机械制图
机械设计制图国家标准简介
➢用CAD绘制机械工程图样时，首先应考虑表达准确、看图方便。在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
AutoCAD2004中文版机械制图
应用举例——启动并退出AutoCAD 2004
➢下面举例讲解启动并退出AutoCAD 2004。
零件测绘CAD绘图
友爱职业技术学校
AutoCAD2004中文版机械制图
机械设计基础知识
➢在进行机械设计之前，必须先了解机械设计的相关基础知识，如国家相关标准和规定等。另外，了解机械设计的步骤能够有效提高初学者的制图效率。 ➢机械设计制图国家标准简介 ➢绘制机械图形一般步骤
零件测绘CAD绘图
友爱职业技术学校
AutoCAD2004中文版机械制图
认识辅助设计软件AutoCAD
➢从AutoCAD 2000开始，该系统增添了许多强大的功能，如AutoCAD设计中心（ADC）、多文档设计环境 MDE）、Internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能，从而使AutoCAD 系统更加完善。
零件测绘CAD绘图
友爱职业技术学校
AutoCAD2004中文版机械制图
认识辅助设计软件AutoCAD
➢AutoCAD在机械设计中的应用 ➢启动AutoCAD 2004 ➢应用举例——启动并退出AutoCAD
2004
零件测绘CAD绘图
友爱职业技术学校
AutoCAD2004中文版机械制图
AutoCAD在机械设计中的应用
2、通过“开始” →程序→Autodesk → AutoCAD 2004 Simplifed Chine →AutoCAD2004

第四课绘制常用的封闭对象与曲线

首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
图4-1
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
相对执行CIRCLE命令过程中的各选项含义如下：
三点：通过3点绘制圆，系统会提示指定第一点、第二点和第三点。
项。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
绘制椭圆弧实际上是绘制椭圆命令ELLIPSE中的一个选项。如果选择[绘图][椭圆][圆弧]菜单命令或单击“绘图”工具栏中的按钮，系统将自动执行ELLIPSE命令并选择“圆弧”选项。如绘制如图4-4所示的椭圆中的一段椭圆弧，绘制后的椭圆弧如图4-5所示，其命令行操作如下：
图4-5
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
执行命令过程中的各选项含义如下：
中心点：以指定圆心的方式绘制椭圆弧。选择该项后指定第一根轴的长度时也只需指定其半长即可。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
需要使用哪种方式绘制圆弧，既可以在命令行中执行ARC命令后通过选择不同的选项来实现，也可以直接选择[绘图][圆弧]菜单命令下的相应子菜单命令来完成。[绘图][圆弧]菜单命令下还有一个“继续”子菜单命令，当绘制其他直线或非封闭曲线后选择[绘图][圆弧][继续]菜单命令，系统将自动以刚才绘制的对象的终点作为即将绘制的圆弧起点。

CAD2004培训第1章绘图入门

生活中的辛苦阻挠不了我对生活的热爱。20 .11.23 20.11 .23Mo nday, November 23, 2020
人生得意须尽欢，莫使金樽空对月。 13:37: 1613: 37:16 13:37 11/23 /2020 1:37:16 PM
做一枚螺丝钉，那里需要那里上。20 .11.23 13:37 :1613 :37N ov-20 23-No v-20
2. 按实际情况显示线宽操作步骤如下： ① 单击“选项”对话框中的“用户系统配置”标签，显示用户系统配置的选项内容，如图1.18所示。
图1.18 显示“用户系统配置”标签内容的“选项”对话
② 单击“用户系统配置”标签中右下角“线宽设置…”按钮，弹出“线宽设置”对话框，如图 1.19所示。
日复一日的努力只为成就美好的明天。13:3 7:161 3:37: 1613: 37Mo nday, November 23, 2020
安全放在第一位，防微杜渐。20.11. 2320. 11.23 13:37: 1613: 37:16 Nove mber 23, 2020
加强自身建设，增强个人的休养。20 20年1 1月23 日下午 1时37 分20.1 1.232 0.11.2 3
精益求精，追求卓越，因为相信而伟大。20 20年1 1月23 日星期一下午 1时37 分16秒 13:37 :1620. 11.23
让自己更加强大，更加专业，这才能让自己更好。 2020年 11月下午1时 37分2 0.11.2 313:3 7Nov ember 23, 2020
这些年的努力就为了得到相应的回报。2020 年11 月23日星期一 1时37 分16秒 13:37 :1623 November 2020

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《中文版AutoCAD 2004机械设计培训教程》
第十二课图层管理与对象特性控制
课前导读课堂讲解上机实战课后练习
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
课前导读
基础知识重点知识提高知识
首页末页向上向下返回结束调音
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
“索引颜色”选项卡
“索引颜色”选项卡如图12-7所示。在该选项卡中可以从255 种颜色中任意选择所需的颜色。单击按钮则将其颜色设置为当前图层所指定的颜色，单击按钮则将其颜色设置为图块所使用的颜色（在插入了不同颜色的图块的情况下方有效）。
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
基础知识
对象特性所包括的内容、创建新图层及将图层置为当前的方法。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
重点知识
设置对象的线型、线宽、颜色等特性与设置图层属性的具体操作。
虽然AutoCAD 2004提供了极其丰富的颜色及调整手段，但通常在设置时都采用红、黄、绿、青、蓝、紫、白这7种标准颜色。在专业设计中，常常使用不同的颜色代表不同的形体，用户应尽量以标准颜色来进行设置。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
“默认”下拉列表框：设置默认的线宽。也可通过系统变量LWDEFAULT进行设置。 “调整显示比例”栏：控制“模型”选项卡上线宽的显示比例。在“模型”选项卡上，线宽以像素为单位进行显示，如果使用的显示器分辨率较高，则可调整线宽的显示比例，从而更加清楚地显示不同线宽的宽度。具有线宽的对象用一个以上的像素宽度显示时，可能会增加AutoCAD的重生成时间，如果在“模型” 选项卡上工作时想优化AutoCAD的性能，则应将线宽的显示比例设置为最小或完全关闭线宽显示。
图12-3
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
在“线型管理器”对话框中选中任意一种加载的线型后，将激活对话框下面“详细信息”栏中的各参数项。在此对话框中可以对选中的线型进行以下几方面的设置：
单击按钮，删除选中的线型。但系统默认的线型不能被删除。单击按钮，将选中的线型置为当前线型。在“全局比例因子”文本框中设置选中线型的比例，但对于不间断的连续线条，设置比例因子无任何意义。也可以在命令行中通过LTSCALE系统变量进行设置。在“当前对象缩放比例”文本框中设置新建对象的线型比例，新建对象的最终比例将是全局比例因子与该对象比例因子的乘积。该参数也可以在命令行中通过CELTSCALE系统变量进行设置。在“名称”文本框中输入要定义的名称，在“说明”文本框中输入该线型的说明，然后单击按钮可以将选中的线型更改为易记的名称，但系统默认的线型不能被定义为其他名称。首页末页向上向下返回结束调音零点起飞电脑培训学校
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
设置颜色
设置对象颜色可以从色彩上轻而易举地将不同类型的对象区分开来。设置颜色命令主要有如下几种调用方法：
选择[格式] [颜色]菜单命令。通过“对象特性”工具栏中的“颜色控制”下拉列表框进行设置。在命令行中执行COLOR（COL）命令。
《中文版AutoCAD 2004机械设计培训教程》
“配色系统”选项卡
“配色系统”选项卡如图12-10所示。在该选项卡的“配色系统”下拉列表框中选择一个配色系统后再用鼠标指针拾取所需的颜色即可。图12-10
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
如果要详细设置线宽的显示比例及改变系统默认线宽，可以选择[格式] [线宽]菜单命令或在命令行中执行 LWEIGHT命令，打开如图12-5所示的“线宽设置”对话框进行设置，完成后单击按钮即可。
图12-5
首页末页向上向下返回结束调音
首页末页向上向下返回结束调音
图12-7
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
“真彩色”选项卡
“真彩色”选项卡提供了24位真彩色的颜色集。该选项卡提供了HSL和RGB两种颜色设置模式，在 “颜色模式”下拉列表框中选择所需的颜色模式后，再在前面的各项数值框中进行精确的设置即可。当选择HSL颜色模式时，可以通过对色调、饱和度和亮度的设置对其进行调整，也可直接用鼠标指针在色谱的任意位置拾取所需颜色，如图128所示；当选择RGB颜色模式时，可以对红、绿、蓝3原色的颜色值进行调整，如图12-9所示。
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
在“颜色控制”下拉列表框中只有7种颜色可供选择，如果要使用其他颜色，可选择[格式] [颜色] 菜单命令或在命令行中执行COLOR命令（如果要通过 “对象特性”工具栏进行设置，则需在“颜色控制” 下拉列表框中选择“选择颜色”选项），打开“选择颜色”对话框选择所需的颜色，然后单击按钮即可。 “选择颜色”对话框包含3个选项卡，在不同的选项卡中可以设置不同的颜色方案。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
设置线型
AutoCAD 2004的默认线型是Continuous线型，用户可根据需要进行修改。设置线型命令主要有如下几种调用方法：
选择[格式] [线型]菜单命令。通过“对象特性”工具栏中的“线型控制”下拉列表框进行设置。在命令行中执行LINETYPE（LT）命令。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
设置线宽
设置线宽可以将图样的不同部分明显地区分出来。该命令主要有如下几种调用方法：
选择[格式] [线宽]菜单命令。在“对象特征”工具栏的“线宽控制”下拉列表框中选择所需的线宽。在命令行中执行LWEIGHT（LW）命令。
图12-2
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
（3）单击按钮返回“线型管理器”对话框即可加载该线型，并显示在“线型管理器”对话框的列表框中。（4）单击按钮关闭“线型管理器”对话框，之后即可在“对象特性”工具栏的“线型控制” 下拉列表框中选择加载的线型，如图12-3所示。
修改对象线型的一般方法是，在绘图区选中要修改线型特性的对象，然后在“对象特性”工具栏的 “线型控制”下拉列表框中选择所需的线型。但在默认情况下，该下拉列表框中只有Continuous线型， ByLayer（随层）与ByBLock（随块）的默认线型均为 Continuous线型，因此首先需要加载线型。加载线型的具体操作如下：
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
设置对象颜色的一般方法是，在绘图区中选中要修改颜色特性的对象，然后在“对象特性”工具栏中的“颜色控制”下拉列表框中选择所需的颜色即可，如图12-6所示。
图12-6
首页末页向上向下返回结束调音
在“标注特征比例”栏中可设定尺寸标注的缩放比例。其中各项含义如下：
单选项：用于设置全局标注比例或图纸空间比例。选中该单选项后可在其后的数值框中设置标注的全局比例值。设置了比例值后，所有以该标注样式为基准的尺寸标注都将按输入的比例值放大相应的倍数。如将标注文本高度设为5mm，比例因子设置为2，则在标注时的文字高度为10mm。单选项：选中该单选项后，系统将根据模型空间的视口比例设置标注比例。
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
设置对象线宽的一般方法是，在绘图区中选中要修改线宽特性的对象，然后在“对象特性”工具栏中的“线宽控制”下拉列表框中选择所需的线宽即可，如图12-4所示。
图12-4
首页末页向上向下返回结束调音
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
控制对象特性
设置线型设置线宽设置颜色
首页末页向上向下返回结束调音
零点起飞电脑培训学校
《中文版AutoCAD 2004机械设计培训教程》
用户在绘图过程中可以根据需要为不同类型的对象设置线型、线宽和颜色等特性，从外观上清晰地将其分辨出来或表示不同的意义。
《中文版AutoCAD 2004机械设计培训教程》
在“线型过滤器”栏的下拉列表框中可以选择不同的过滤方式来控制在下面列表框中显示的线型，选中复选框可以进行反向过滤。单击右侧的按钮将隐藏“线型管理器”对话框下面的“详细信息”栏，同时该按钮变为按钮，再次单击按钮又可显示“详细信息”栏。
