超声波流量计使用注意事项
超声波流量计使用指南
超声波流量计使用指南超声波流量计是一种广泛应用于工业、商业和家庭环境中的流量测量设备。
它利用超声波技术测量流体在管道中的流速和流量。
本文将介绍超声波流量计的基本原理、安装步骤和使用注意事项，帮助读者正确、高效地使用超声波流量计。
一、超声波流量计的基本原理超声波流量计工作基于多普勒效应和声速差测量原理。
当超声波信号通过流体时，会受到流体流速和流体的声速差的影响。
通过测量超声波信号的频率差异，可以计算出流速和流量。
二、超声波流量计的安装步骤1. 确定安装位置：选择一个管道平直、无气泡和杂质的部位作为安装位置。
避免有漩涡或涡流的位置，以免干扰测量结果。
2. 准备安装工具：确保准备好合适的工具和材料，如螺丝刀、扳手、密封胶等。
3. 清洁管道表面：使用清洁剂和布料清洁管道表面，确保与超声波流量计传感器接触的部分干净无污垢。
4. 安装超声波流量计传感器：将传感器固定在管道上，根据传感器类型选择合适的安装方式（如夹紧式或焊接式）。
5. 连接电缆和电源：根据超声波流量计的规格和要求，连接传感器的电缆和电源。
6. 密封和固定：使用密封胶或安装夹固定超声波流量计传感器，确保传感器与管道之间的连接牢固且密封良好。
7. 完成安装：检查安装是否完整，并确保传感器与管道之间没有间隙或松动。
三、超声波流量计的使用注意事项1. 管道尺寸和材质：在使用超声波流量计之前，确保了解管道的尺寸和材质，以便选择合适的传感器和测量参数。
2. 流体类型和温度：超声波流量计可应用于各种液体和气体，但不同类型的流体可能需要不同配置的传感器。
同时，也要考虑流体的温度对测量结果的影响。
3. 定期校准：定期校准超声波流量计，以确保测量结果的准确性和稳定性。
校准频率根据具体使用情况和要求而定。
4. 杂质和气泡：超声波流量计对杂质和气泡敏感，可能影响测量结果。
确保管道系统清洁，并采取相应措施去除杂质和气泡。
5. 避免振动干扰：超声波流量计的准确性容易受到振动的影响。
超声波流量计使用说明
超声波流量计使用说明1. 简介超声波流量计是一种非接触式流量测量仪表，利用超声波原理测量流体的流速和流量。
它广泛应用于各个行业，如化工、石油、水处理等领域。
本文档将介绍超声波流量计的基本原理和使用方法。
2. 原理超声波流量计是根据多普勒效应原理工作的。
当超声波信号穿过流体时，会发生频率偏移。
通过测量频率偏移的大小，可以得到流体的流速。
超声波流量计通常由传感器和显示控制器两部分组成。
3. 使用方法3.1 安装传感器在使用超声波流量计之前，需要先安装传感器。
传感器通常安装在流体管道上，需要确保传感器与管道之间没有任何障碍物。
安装传感器时，应注意以下几点：•传感器应与管道垂直安装，以确保测量的准确性。
•传感器与管道之间应有适当的距离，以避免信号衰减。
•传感器的位置应选择在流体流速稳定的区域，避免影响测量结果。
3.2 连接显示控制器将传感器与显示控制器连接。
通常情况下，显示控制器提供了相应的接口和线缆。
按照说明书连接传感器与显示控制器，并确保连接牢固稳定。
3.3 设置参数在连接好传感器和显示控制器之后，需要进行参数设置。
根据实际测量需求，设置超声波流量计的采样频率、工作范围等参数。
不同的流体和管道可能需要不同的参数设置，因此需要根据实际情况进行调整。
3.4 启动测量完成参数设置后，可以启动测量。
显示控制器会实时显示流体的流速和流量。
同时，可以将测量结果通过接口输出，方便进行数据记录和分析。
3.5 定期维护为了保证测量的准确性，需要定期对超声波流量计进行维护。
主要包括清洁传感器表面、检查连接线路是否松动等。
同时，应及时更换损坏的部件，避免影响测量结果。
4. 注意事项4.1 温度影响超声波流量计的测量结果可能会受温度变化的影响。
因此，在使用过程中应注意流体的温度变化。
需根据实际情况对测量结果进行修正，以保证准确性。
4.2 介质要求超声波流量计通常适用于液体介质，如水、油等。
一些特殊介质（如气体、固体颗粒等）可能会影响测量结果。
超声波流量计注意事项
超声波流量计注意事项
在使用超声波流量计时，有一些注意事项需要注意：
安装位置：超声波流量计的准确性和稳定性受到安装位置的影响。
应选择合适的位置，避免液体中的气泡、气体、颗粒物等干扰信号的存在。
避免安装在弯曲的管道、泵或阀门的附近，以免干扰流体的稳定流动。
正确安装：超声波流量计应正确安装在管道上，确保仪器与管道之间的密封性。
在安装过程中遵循制造商提供的安装指南，确保传感器与管道之间没有空间或松动。
排气处理：在安装超声波流量计之前，应排除管道中的气体，以确保流体的完全填充。
气体存在会导致测量结果偏差，影响准确性。
可以通过安装排气阀来排除气体，并确保管道中没有气泡存在。
校准和验证：超声波流量计在初次安装后，应进行校准和验证，以确保测量结果的准确性。
按照制造商提供的指南进行校准和验证程序，定期进行检查和校验，并记录校准结果。
温度和压力影响：超声波流量计的性能受到流体温度和压力的影响。
在测量过程中，应注意流体温度
和压力的波动，并根据需要进行补偿。
遵循制造商提供的温度和压力限制以及校准需求。
维护和清洁：定期进行维护和清洁是确保超声波流量计正常运行的关键。
根据制造商的建议，按照指南定期清洁仪器，以防止污垢、颗粒物或污染物的积聚。
故障排查：如果出现测量结果异常或仪器故障的情况，应及时进行故障排查。
与制造商联系以获取支持，并根据其提供的建议进行故障排除和维修。
手持超声波流量计使用说明
手持超声波流量计使用说明一、简介手持超声波流量计是一种便携式的测量仪器，用于测量流体的流量。
它采用超声波技术，通过发送和接收超声波信号来测量流体的速度和流量。
手持超声波流量计的使用非常方便，适用于各种场合和流体的测量。
二、使用前准备1. 确保手持超声波流量计的电池电量充足，如果电量不足，请及时充电或更换电池。
2. 手持超声波流量计需要与被测流体接触，因此在使用前应确保被测流体的管道干净，无杂质和污垢。
3. 手持超声波流量计需要在合适的环境温度下使用，避免过高或过低的温度对测量结果产生影响。
三、使用步骤1. 打开手持超声波流量计的电源开关，待仪器启动后进入测量界面。
2. 将手持超声波流量计的传感器部分贴近被测流体所在的管道或管路，确保传感器与管道之间无间隙。
3. 等待一段时间，手持超声波流量计会自动进行测量，并将测量结果显示在屏幕上。
4. 根据需要，可以通过手持超声波流量计的操作界面进行设置，例如选择不同的单位、调整测量精度等。
5. 在测量完成后，及时关闭手持超声波流量计的电源开关，避免浪费电池电量。
四、注意事项1. 使用手持超声波流量计时，应保持仪器的干净和整洁，避免灰尘、水滴等物质进入仪器内部影响测量精度。
2. 在使用过程中，应特别注意安全，避免手持超声波流量计与电源或被测流体接触，以免发生触电或其他事故。
3. 手持超声波流量计的测量结果可能受到一些外界因素的影响，例如流体的温度、压力、粘度等，因此在使用时应尽量控制这些因素的影响。
4. 如遇到测量结果异常或有疑问的情况，应及时联系仪器供应商或技术人员进行咨询和解决。
五、维护保养1. 定期清洁手持超声波流量计的传感器部分，避免积累过多的灰尘和污垢影响测量精度。
2. 如长时间不使用手持超声波流量计，应将电池取出，避免电池漏电影响仪器正常使用。
3. 避免手持超声波流量计与其他硬物摩擦或撞击，以免损坏仪器。
六、适用范围手持超声波流量计适用于各种液体和气体的流量测量，包括但不限于自来水、石油、化工品、食品、制药等行业。

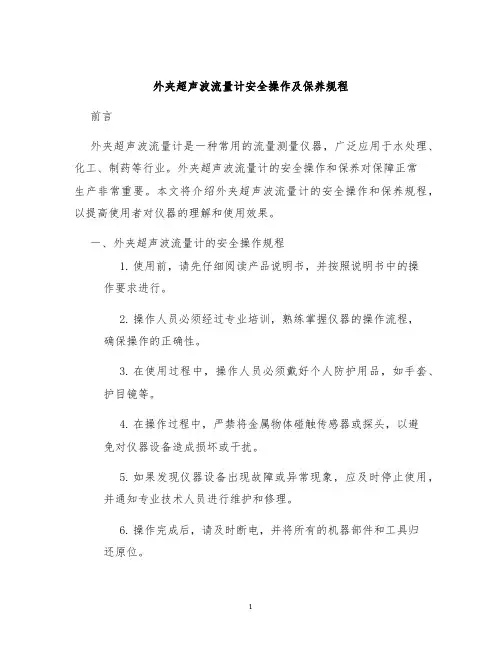

外夹超声波流量计安全操作及保养规程
外夹超声波流量计安全操作及保养规程前言外夹超声波流量计是一种常用的流量测量仪器，广泛应用于水处理、化工、制药等行业。
外夹超声波流量计的安全操作和保养对保障正常生产非常重要。
本文将介绍外夹超声波流量计的安全操作和保养规程，以提高使用者对仪器的理解和使用效果。
一、外夹超声波流量计的安全操作规程1.使用前，请先仔细阅读产品说明书，并按照说明书中的操作要求进行。
2.操作人员必须经过专业培训，熟练掌握仪器的操作流程，确保操作的正确性。
3.在使用过程中，操作人员必须戴好个人防护用品，如手套、护目镜等。
4.在操作过程中，严禁将金属物体碰触传感器或探头，以避免对仪器设备造成损坏或干扰。
5.如果发现仪器设备出现故障或异常现象，应及时停止使用，并通知专业技术人员进行维护和修理。
6.操作完成后，请及时断电，并将所有的机器部件和工具归还原位。
7.严格按照维护周期进行定期检查，保证仪器运行状态的稳定性和正常性。
8.使用过程中，应避免受潮、震动、腐蚀等环境对仪器产生危害。
二、外夹超声波流量计的保养规程1.定期对仪器设备进行清洁和消毒，以保证设备的卫生、清洁和操作正常。
2.定期检查传感器和探头的接线状况，若发现接线故障应及时修复，确保仪器的准确度。
3.定期检查设备电源电缆线和数据线的连接情况，避免电缆线和数据线短路、松脱等安全隐患。
4.如果设备长期不用，应及时拆卸探头，并将碳化物、硫化物等有害物质清除干净，避免腐蚀。
5.定期检查设备的传感器、仪表和电子元器件的工作状态，确保仪器的正常运行。
6.对设备进行定期维护和保养，包括清洗、换油、加油、检测等。
7.对于日常使用过程中产生的垃圾和废弃设备，应根据环保利用要求进行处理。
三、总结外夹超声波流量计是一种关键的测量仪器，安全操作和保养非常重要。
本文介绍了外夹超声波流量计的安全操作和保养规程，希望能够帮助使用者提高对仪器的使用效果和运行状态的管理水平，确保设备的正常运行，保障生产的安全和稳定。
超声波流量计注意事项
超声波流量计注意事项超声波流量计是一种用于测量流体流速的仪器，在使用过程中需要注意一些事项。
以下是关于超声波流量计的50条注意事项，并附有详细描述：1. 定期对超声波流量计进行校准，保证测量的准确性。
详细描述：定期对超声波流量计进行校准可以确保其测量精度，避免因时间和使用磨损而导致的误差。
2. 确保超声波传感器位置正确安装在管道上，以便获得准确的流速数据。
详细描述：超声波传感器的正确安装位置对流量计的准确性至关重要，应根据厂家指导手册正确安装在管道上。
3. 定期清洁超声波传感器，确保其表面没有污垢或沉积物影响测量。
详细描述：定期清洁传感器可防止污垢或沉积物影响超声波信号的传输，确保测量的可靠性。
4. 避免超声波传感器受到外部振动或冲击，以免影响其测量精度。
详细描述：外部振动或冲击可能会导致传感器的位置发生变化或损坏，从而影响测量结果的准确性。
5. 注意环境温度对超声波流量计的影响，确保设备在适宜的温度范围内工作。
详细描述：超声波流量计在不同的温度环境下可能会产生误差，因此需要注意并控制好环境温度。
6. 确保超声波流量计的供电稳定，以保证其正常工作。
详细描述：供电不稳定可能导致超声波流量计无法准确测量，因此需要确保其供电稳定。
7. 防止超声波传感器长时间暴露在阳光下，以免影响其性能。
详细描述：长时间暴露在阳光下可能会导致传感器性能衰减或损坏，需要采取遮阳措施。
8. 在使用超声波流量计时，注意避免管道内有气泡或气体影响测量的准确性。
详细描述：气泡或气体可能会影响超声波信号的传播，导致测量结果不准确，因此需注意排气或排气。
9. 定期检查超声波传感器的连接线路是否牢固，避免因连接故障影响测量。
详细描述：松动或损坏的连接线路可能导致传感器无法正常工作，因此需要定期检查和维护。
10. 避免超声波流量计受到强烈的电磁干扰，以免影响其信号传输和测量准确性。
详细描述：强烈的电磁干扰可能会干扰超声波信号的传输，导致测量结果不准确，需要在安装过程中注意隔离和屏蔽设备。
超声波流量计安装位置的选定及注意事项及操作规程
超声波流量计安装位置的选定及注意事项及操作规程超声波流量计安装位置的选定及注意事项一、安装位置的选定由于测量流量的管道状态会很大程度影响测量精准度，所以检测器安装位置应选择在充分以下条件的地方：1.必需保证探头安装处的直管段为：上游侧10D（D为管径）、下游侧5D以上，同时上游侧30D内不能有扰动流体的因素（如泵、阀、节流件等），并尽量避开被测管路凹凸不平及有焊接的位置。
2.管道总是充分液体，流体内不应含有气泡或其他异物。
对于水平管道，在水平中心线±45°以内安装检测器。
尽量选在水平中心线位置。
3.安装方式尽量接受Z法安装。
4.检测器安装面的处理。
安装检测器部分管段有覆盖物时先剥离，如有沥青、铁锈和腐蚀凹凸不平常，要用砂纸或平板锉打磨抛光（石化企业尽量避开使用砂轮打磨作业，以免产生火花），其宽度为检测器安装尺寸为（L）+200mm的圆周表面。
二、安装步骤1.确定两探头距离，按要求确定好直管段的基本位置后，在水平（或垂直）管道的两侧，在水平±45°以内确定其中一个探头位置，并进行局部的打磨抛光，大约为（L）+200mm圆周表面内做到无锈蚀、无麻点。
用皮尺紧贴管壁围出管道外周长，计算出管道外径，用测厚仪测出管壁厚度。
将管道参数输入主机，计算安装距离，定出两个探头的位置，安装距离为（FLW51Z型）两个探头的中心距，中型探头为两前端面之间的距离。
注意：两个探头确定要保证在同一轴面上。
2.制作定位纸：取一条长4D、宽200mm（或D）的矩形纸带，在距边缘约100mm处画一条线。
将定位纸的一边经过打磨的中心部分环绕管路一周，注意要把纸两边相互重合对齐，才能使所划的线与管轴相平行；此时用皮尺沿着纸带外边缘紧贴管壁围出管道外周长，计算出管道外径，将管道参数输入主机，计算出安装距离，定出两个探头的位置。
延长定位纸上的直线在管道上划一直线，与定位纸一边缘相交点为A，与定位纸另一边缘相交点为B。
超声波流量计使用说明书
超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。
本说明书将详细介绍超声波流量计的使用方法和注意事项。
二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。
2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。
3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。
b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。
四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。
2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。
3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。
4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。
5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。
五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。
2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。
3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。
4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。
5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。
六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。
时差法超声波明渠流量计注意事项
时差法超声波明渠流量计注意事项
时差法超声波明渠流量计是一种常用于测量河流、渠道等开放
水体流量的设备。
在使用时，需要注意以下几个方面：
1. 安装位置选择，时差法超声波明渠流量计的准确性和稳定性
受到安装位置的影响，因此在安装时需要选择一个水流稳定、无明
显涡流和波动的位置，以确保测量的准确性。
2. 渠道准备，在安装时需要确保测量的渠道或河流的几何形状
和底部材质符合仪器的要求，以保证超声波的传播和反射符合设计
要求。
3. 温度和压力补偿，时差法超声波明渠流量计在测量时需要考
虑水温和压力对声速的影响，因此需要进行相应的温度和压力补偿，以确保测量的准确性。
4. 环境影响，周围环境的噪声和干扰会影响超声波的传播和接收，因此需要在安装时考虑周围环境的影响，并采取相应的措施进
行干扰抑制。
5. 定期校准和维护，时差法超声波明渠流量计作为精密仪器，需要定期进行校准和维护，以确保测量的准确性和稳定性。
综上所述，使用时差法超声波明渠流量计需要注意安装位置选择、渠道准备、温度和压力补偿、环境影响和定期校准和维护等方面，以确保测量的准确性和可靠性。
手持超声波流量计使用说明
手持超声波流量计使用说明一、引言手持超声波流量计是一种用于测量流体流量的仪器。
它通过超声波技术，可以准确地测量液体或气体的流速和流量。
本文将详细介绍手持超声波流量计的使用方法和注意事项。
二、仪器介绍手持超声波流量计由主机和传感器组成。
主机是流量计的控制中心，包含显示屏和操作按钮，用于设置参数和查看测量结果。
传感器是用于发射和接收超声波信号的装置，可以放置在管道上进行测量。
三、使用方法1. 准备工作：打开主机，确认电池电量充足，并将传感器连接到主机。
2. 设置参数：根据测量需求，设置流速单位、流速范围和流量单位等参数。
3. 安装传感器：将传感器放置在要测量的管道上，确保传感器与管道紧密贴合，避免漏音。
4. 启动测量：按下主机上的启动按钮，流量计将开始发射超声波信号，并接收回波。
5. 测量结果：测量过程中，主机将实时显示流速和流量的数值。
待测量完成后，可以记录测量结果或进行数据导出。
四、注意事项1. 管道要求：为了保证测量的准确性，管道内部应保持清洁，无杂质和气泡，避免对超声波的传播产生干扰。
2. 安装位置：传感器的安装位置应避免存在弯曲、凸起或阻塞等情况，以免影响超声波信号的传输和接收。
3. 测量环境：在使用手持超声波流量计时，应尽量避免强烈的电磁场干扰和噪音干扰，以免影响测量结果的准确性。
4. 测量范围：在选择流速范围时，应根据实际需要进行设置，避免超出仪器的测量范围，造成测量结果的偏差。
5. 温度影响：手持超声波流量计对流体的温度敏感，应注意在温度变化较大的情况下进行补偿，以保证测量结果的准确性。
6. 电池电量：在使用前应检查电池电量是否充足，避免因电量不足导致测量中断或不准确。
7. 仪器保养：定期清洁仪器和传感器表面，避免灰尘和污物的附着，以免影响测量结果和仪器寿命。
五、总结手持超声波流量计是一种便携式的流量测量仪器，具有测量准确、操作简便等优点。
在使用时，需要注意安装位置、测量环境和仪器保养等方面的问题，以保证测量结果的准确性和仪器的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波流量计使用注意事项
锐凌计量 / 2013-10-11
超声波流量计使用注意事项：输入管道参数必须正确、与实际相符，否则流量计不可能正常工作。
安装外夹式传感器时要使用多的耦合剂把传感器粘贴在管道壁上，一边察看主机显示的信号强度和信号质量值，一边在安装点附近慢慢移动传感器直到收到最强的信号和最大的信号质量值。
管道直径越大，传感器移动范围越大。
然后确认安装距离是否与M25 所给传感器安装距离相吻合、传感器是否安装在管道轴线的同一直线上。
特别注意钢板卷成的管道，因为此类管道不规则。
如果信号强度总是0.00 字样说明流量计没有收到超声波信号，检查参数（包括所有与管道有关的参数）是否输入正确、传感器安装方法选择是否正确、管道是否太陈旧、是否其衬里太厚、管道有没有流体、是否离阀门弯头太近、是否流体中气泡太多等。
如果不是这些原因，还是接收不到信号，只好换另一测量点试试，或者选用插入式传感器。
确认流量计是否正常可靠的工作：信号强度越大、信号质量Q 值越高，其显示的流量值可信度越高，流量计越能长时间可靠的工作。
如果环境电磁干扰太大或是接受信号太低，则显示的流量值可信度就差，长时间可靠工作的可能性就小。
安装结束时，将仪器重新上电，并检查结果是否正确。
推荐产品：便携式超声波流量计。
