唐河水电站大坝混凝土面板裂缝处理

合集下载

水电站水工混凝土施工中裂缝的成因及应对措施

水电站水工混凝土施工中裂缝的成因及应对措施发布时间：2021-06-01T01:47:04.596Z 来源：《中国电业》（发电）》2021年第4期作者：纪长位[导读] 由于混凝土变形和施工等一系列问题，使得混凝土出现开裂。

在正常情况下，微裂缝是无害的，不会对混凝土结构的泄漏防护、承重和其他功能造成威胁。

漳平市华口水电有限公司福建龙岩 364400摘要：由于混凝土变形和施工等一系列问题，使得混凝土出现开裂。

在正常情况下，微裂缝是无害的，不会对混凝土结构的泄漏防护、承重和其他功能造成威胁。

但是，在受到温差和负载的影响后，微裂纹继续膨胀和连接，最终形成明显的裂纹。

在本文中，就水电站而言，我们将详细分析水工混凝土裂缝的原因，并提出了防治裂缝产生的措施，希望能够给相关人员提供一些参考。

关键词：水工混凝土；施工；裂缝；原因；防止措施；修补方法混凝土的开裂问题很普遍，特别是在水利工程的建设中，混凝土的开裂问题几乎到处都有。

即使谨慎施工并采取各种预防措施，混凝土裂缝也会不时发生。

温度应力变化是混凝土大体积开裂的主要原因之一，因此它对控制混凝土的施工温度具有重要意义。

由于温度引起的混凝土开裂分为两种情况：首先，混凝土水泥材料在施工过程中会产生水化热引起混凝土开裂；其次，当项目施工进行时，温度变化对工程结构的应力状态有很大的影响，这是不容忽视的。

当前水电站的混凝土工程中最经常出现的主要问题是施工过程中的温度裂缝。

一、水工混凝土裂缝的成因根据产生原因分为：外部载荷（在施工和使用期间的动载荷和静载荷），变形发生（不均匀沉降，温度和湿度变形等）的变化太大；施工作业（生产、脱模、维护、吊装、装载、运输等）不当会导致裂缝。

水工建筑物出现混凝土开裂的原因分类如下：（1）大容量混凝土结构在水合作用过程中会产生大量的水合作用热量，并且不易散发，从而导致混凝土内部和外部之间存在温差;（2）较厚的混凝土组件，由于塑性塌陷而导致的裂缝；（3）由于混凝土的热膨胀和收缩而发生体积膨胀和收缩，在外部约束的情况下，混凝土的内部温度应力由于该约束而发生，但抗拉强度不高，并且由于温度引起的拉应力而易于开裂，最后，形成温度开裂；（4）当混凝土与水混合时，活性骨料二氧化硅与水泥中的碱性物质发生反应，使胶体碱性硅胶沉淀，从周围环境吸收水分，膨胀后，体积增加了3倍，导致混凝土破裂；（5）如果在炎热大风的天气中，混凝土表面的水迅速蒸发，则内部水化热量太高，浇筑数小时后仍为塑料状，容易出现收缩并引起破裂；（6）由于超载产生裂缝（例如在负载或均匀负载的作用下，组件内部有内力弯矩，导致组件中会出现裂纹；组件通过在更大的剪切力的作用下产生斜向裂纹，然后会向上和向下膨胀；结构沉降的基础不均匀而引起裂缝）；（7）如果由于混凝土保护层的厚度，钢筋混凝土结构处于不利的环境（例如侵蚀性水环境）中，因保护层厚度不够，尤其是密实性不好，溶于水中的氧和空气中氯离子会腐蚀钢筋，产生的氧化铁体积比原始金属体积大得多，当锈蚀量增加时，周围的混凝土挤压，导致混凝土膨胀开裂。

水利水电施工过程中的砼裂缝防治措施

水利水电施工过程中的砼裂缝防治措施水利水电工程中，砼裂缝是常见的问题，如果没有及时采取防治措施，会给工程质量和安全带来很大影响。

下面将介绍一些常用的砼裂缝防治措施，供参考。

1. 控制混凝土配合比：混凝土的配合比是影响砼裂缝产生的重要因素。

应根据工程要求和施工条件，合理选择水泥、砂子、骨料的比例，并控制水灰比。

可以适当添加适量的粉煤灰、矿渣粉等掺合料，增加混凝土的抗裂性能。

2. 采用细碎骨料：细碎骨料可以填充混凝土中的空隙，提高砼的密实性和细观结构的均匀性，从而降低砼的收缩性和开裂倾向。

通常可以选择破碎机碎石作为细碎骨料。

3. 控制浇筑温度：浇筑过程中，应注意控制混凝土的温度，避免温度太高或太低。

可采用降温剂或保温措施，以降低温度梯度和温度差，减小混凝土的收缩量，从而减少砼裂缝的产生。

4. 引入混凝土裂缝控制技术：通过设置预应力或预应变，控制混凝土的收缩变形和开裂。

可以在混凝土表面或内部设置预应力钢筋、钢索或预应力混凝土构件，进行拉压荷载的控制，使混凝土处于受压状态，从而抑制裂缝的发生。

5. 增加砼强度和粘结性：增加砼的强度可以提高其抗拉强度和抗裂性能，减少开裂倾向。

可以通过配合合适的水胶比、使用高强度水泥和添加剂等方法来提高砼的强度。

还可以采取提高粘结性能的措施，如使用粘结剂、改善骨料表面性质等，增强砼的内聚力，减少裂缝的产生。

6. 做好施工工艺控制：施工过程中应加强对混凝土浇筑、振捣、养护等环节的控制。

合理安排施工进度，避免大面积连续浇筑造成的温度差和收缩差；在浇筑过程中，要保证混凝土的均匀性和振捣密实度；对混凝土养护要加强管理，保持适宜的湿度和温度，减少水分蒸发和收缩变形。

7. 定期检测和维修：施工完工后，应定期对混凝土结构进行检测，及时发现和修复裂缝。

可以采用无损检测技术和裂缝测量技术，对砼结构进行检验，并根据裂缝情况采取合适的修补措施，以防止其继续扩大和影响工程安全。

水利水电施工过程中的砼裂缝防治措施是多方面综合考虑的，需要从配合比、骨料种类、浇筑温度等方面进行合理控制，同时还需要加强工艺管理和定期检测维修，以确保砼结构的质量和安全。

水利水电施工过程中砼裂缝防治措施

水利水电施工过程中砼裂缝防治措施随着水利水电工程的不断发展，受到环境和工艺等因素的影响，工程极易引发砼裂缝等问题，影响着工程的质量。

基于此，本文较详细地介绍了某三级电站碾压砼重力坝坝基砼裂缝产生的原因和处理过程。

标签：坝基;砼裂缝;处理1、水利水电施工过程中出现砼裂缝的类型在进行水利水电施工时会出现如下几种砼裂缝：1.因混凝土内外的温度差而导致的裂缝，这种裂缝会使混凝土结构的内外应力不均匀，进一步导致混凝土结构的热胀冷缩，如果外部温度过低还会使混凝土内部出现结冰的现象，产生更大的裂缝;2.塑性收缩裂缝，这种裂缝是随着混凝土结构的使用周期而逐渐出现的，产生该裂缝后会使混凝土的抗拉性能降低，造成混凝土结构出现渗漏等危害，降低工程的使用寿命，如果没有得到及时的检修和维护还可能造成安全事故，因此需要定期的对工程的混凝土结构进行检修。

2、导致砼裂缝的原因土石坝裂缝产生的主要原因是坝身和坝基的不均匀变形。

土石坝裂缝按其几何形状可分为横向缝、纵向缝、水平缝、龟裂缝等。

按其产生的原因，可分为干缩和冻融裂缝、变形缝、滑坡缝和水力劈裂缝等。

总之，土石坝裂缝形式千变万化，成因多种多样，而且常以混合形式出现，它们多数属于综合的因素造成，不能机械地加以分类。

现着重就土石坝裂缝的主要类型和成因分析如下。

2.1干缩和冻融裂缝干缩裂缝是由于土体表面水分蒸发而收缩，而土体内部不收缩（或收缩很小），使表层土受到约束，产生拉应力而形成裂缝。

冻融裂缝是由于土体冻结后气温再骤降，表层冻土收缩时受到内部未降温土体的约束，因而在表层发生裂缝。

干缩和冻融裂缝呈龟裂状，纵横交错，缝深从几厘米到1m左右，上宽下窄逐渐尖灭。

这种裂缝常见于含水量较高的细粒土中，没有护坡或保护层的粘性土上、下游坝坡，不可避免地会产生这种裂缝，这种裂缝一般对坝的安全没有妨碍，但会加剧坝面雨淋沟的发展。

这种裂缝也可能出现在水库泄空而出露的上游防渗铺盖表面上，如果施工期由于停工一段时间，没有对填土表面进行保护，也会因干缩而发生裂缝。

水电站工程混凝土面板趾板裂缝处理

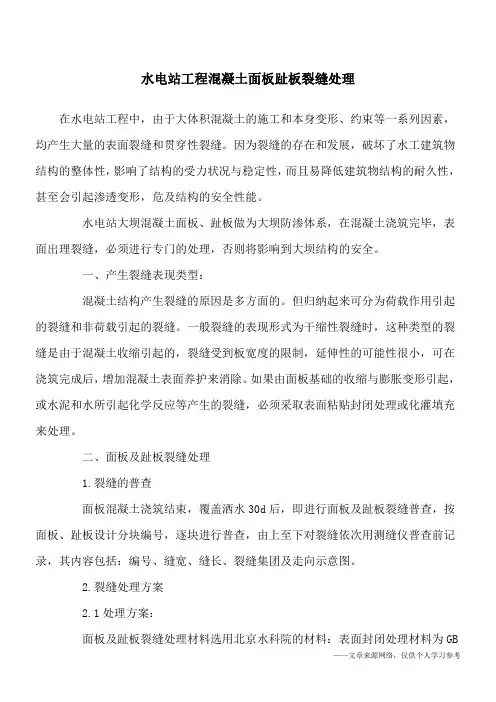

水电站工程混凝土面板趾板裂缝处理在水电站工程中，由于大体积混凝土的施工和本身变形、约束等一系列因素，均产生大量的表面裂缝和贯穿性裂缝。

因为裂缝的存在和发展，破坏了水工建筑物结构的整体性，影响了结构的受力状况与稳定性，而且易降低建筑物结构的耐久性，面板、趾板设计分块编号，逐块进行普查，由上至下对裂缝依次用测缝仪普查前记录，其内容包括：编号、缝宽、缝长、裂缝集团及走向示意图。

2.裂缝处理方案2.1处理方案：面板及趾板裂缝处理材料选用北京水科院的材料：表面封闭处理材料为GB胶板及GB三元乙丙复合板；嵌缝材料为弹性环氧砂浆；灌浆材料：LW、HW水溶性聚氨酯等化学材料。

（1）对裂缝宽度≤0.2mm的裂缝进行GB胶板及GB三元乙丙复合板表面粘贴封闭处理；（2）对裂缝宽度＞0.2mm的裂缝，进行化学灌浆、弹性环氧砂浆嵌槽处理。

GB三元0.2mm宽范④在已粘贴GB胶板两侧各10cm宽范围内的混凝土表面均匀涂刷SK底胶，待SK底胶干后，揭掉GB三元乙丙复合板保护纸，沿裂缝一端逐步向前挤压密实，排尽空气，使用配套的封边剂封边处理。

（2）化学灌浆、弹性环氧砂浆嵌槽处理：（裂缝宽度＞0.2mm）①灌浆准备。

沿裂缝一侧10cm位置，间隔30cm用冲击钻打斜孔，倾角45°～60°，孔径16mm，孔深25cm，使其穿过缝面。

当一条缝打孔完成后，用有压水（压力0.2Mpa）冲洗。

用棉纱将灌浆管包好，并浸透HW浆液，待浆液滴净后插入孔内6cm，用棉纱将周围塞紧。

沿缝面及灌浆嘴周围均匀涂刷1cm宽HK946环氧增厚剂，保证缝面及灌浆嘴外密封，避免浆液外漏。

灌浆结束后可做压水试验，以0.3Mpa的压力检查各孔串通情况及封缝效果。

②浆液配制：LW:HW=30：70；根据缝宽加入适LW→×3cm的“VXYPEX3.1混凝土面板、趾板裂缝的处理，必须按设计要求和有关规程规范规定的程序精心施工，确保工程质量。

3.2在施工前混凝土面板、趾板裂缝的处理前要详细了解裂缝的成因，对板面进行全面普查，分类统计、描述，根据不同规模的裂缝采用不同的处理方案。

水利水电施工过程中砼裂缝防治措施

水利水电施工过程中砼裂缝防治措施水利水电施工过程中，砼裂缝问题是一个比较常见的问题，如果不及时采取有效的防治措施，会影响到工程的正常建设和使用。

因此，针对砼裂缝问题，需要采取一系列的科学有效的施工措施进行预防和治理。

一、砼裂缝的成因砼裂缝的成因有很多，主要包括以下几个方面：1、混凝土原材料的质量不过关2、砼硬化过程中的膨胀3、震动、振动等外力因素4、热胀冷缩以及水分收缩的因素5、施工质量不过关二、砼裂缝防治措施下面针对以上裂缝成因，提出以下有效措施：1、优化混凝土原材料，确保原材料的质量。

在混凝土施工前，需要对原材料进行充分的检验和筛选，从而尽可能减少原材料的不合格率。

2、控制混凝土硬化过程中的膨胀。

在混凝土施工过程中，需要加入一定的缓凝剂，以减少混凝土在硬化过程中的膨胀，从而尽可能减少混凝土出现开裂的现象。

3、提高土建施工质量。

土建施工包括模板制作、钢筋安装等多个环节，任何一个环节出现问题都会影响到最终的混凝土质量。

因此，在土建施工中应该严格执行规范，确保每个环节都符合标准。

4、控制水泥水化热量。

水泥的水化过程会释放大量的热量，如果没有对水泥水化热量进行控制，就有可能导致混凝土的开裂问题。

因此，在混凝土施工过程中，需要根据具体情况合理控制水泥用量。

5、加强施工工艺。

在混凝土施工过程中，需要充分考虑现场环境、温度等因素，合理安排施工工艺，通过控制施工速度、加强施工监管等方式，尽可能降低混凝土开裂的风险。

6、采用适当的砼预应力设计。

适当的砼预应力设计能够提高混凝土的抗震能力，从而有效地减少混凝土的开裂现象。

7、对已经出现的砼裂缝进行修复。

在施工过程中，如果混凝土已经出现了开裂的情况，需要及时进行修复，否则会影响到工程的正常使用。

混凝土坝表面裂缝和内部裂缝处理的方法

混凝土坝表面裂缝和内部裂缝处理的方法
混凝土坝表面裂缝和内部裂缝的处理方法主要有以下几种：
1. 表面裂缝处理方法：
- 刮毛槽法：将裂缝部分刮除，重新填充新的混凝土，并在裂缝上方开槽，加入通过裂缝处的混凝土，以增强连接性。

- 粘结剂法：使用聚合物封闭剂等粘结剂填充裂缝，提高表面强度和密封性。

- 表面涂层法：在裂缝位置施加聚合物涂料或混凝土涂层，以增加表面保护和修复原裂缝。

2. 内部裂缝处理方法：
- 注射法：通过注入聚合物封闭剂、混凝土浆或膨胀胶等材料到裂缝处，填充裂缝内部空隙，增强结构的连续性。

- 粘结剂灌浆法：在裂缝内部灌注聚合物封闭剂，提高混凝土结构的强度和稳定性。

- 金属板补强法：在内部裂缝附近安装钢板或金属片，用螺栓或焊接方法固定，增加结构的强度和刚度。

3. 预防措施：
- 控制混凝土施工过程中的温度和湿度，避免过快或过慢的干燥或过度湿润。

- 使用适当的混凝土配合比和添加剂，以提高混凝土的抗裂性能。

- 定期维护和修补混凝土坝，检查并处理潜在的裂缝。

- 进行监测和检测，及时发现裂缝的变化和扩展情况，并采取相应的修复措施。

需要注意的是，在处理混凝土裂缝时，应根据具体情况选择合适的处理方法，并严格按照相应的工艺和规范进行操作，以保证修复效果和结构的长期稳定性。

水电站工程重力坝混凝土裂缝的处理

水电站工程重力坝混凝土裂缝的处理发布时间：2022-09-23T09:51:18.761Z 来源：《工程建设标准化》2022年第5月第10期作者：马好敏[导读] 我国的水电工程随着社会经济的不断壮大，其整体的发展趋势迅猛。

工程项目中的重力坝在施工的过程中经常会出现裂缝等质量问题，马好敏身份号码：45262419841029****摘要：我国的水电工程随着社会经济的不断壮大，其整体的发展趋势迅猛。

工程项目中的重力坝在施工的过程中经常会出现裂缝等质量问题，为水电站的正常运行工作以及下游居住的居民生命财产埋下了很大的安全隐患。

这就需要工程单位通过制定科学的处理措施，结合多年在水电站工作经历，针对水电站重力坝工程中所出现的混凝土裂缝问题进行处理，确保重力坝能够在安全的环境下正常运行。

关键词：水电工程；重力坝；混凝土裂缝；处理措施水电站施工过程中，大坝所出现的混凝土裂缝问题，会对重力坝的拉伸性能产生一定的破坏作用，使大坝自身的稳定性越来越差。

同时，一些对大坝有害的物质进入到混凝土内部，对工程结构的钢筋材料形成腐蚀效果，从而对混凝土的结构造成破坏。

水电站在日常的生活生产过程中，起着防洪、灌溉以及蓄水发电等作用，如果水电站的挡水结构因为混凝土出现裂缝而引发水渗漏，进而造成水电站的蓄水功能无法正常使用；针对于水电站的重力坝来说，如果所产生的混凝土裂缝其宽度与深度达到一定的数值，就会对坝体造成一定的压力，使坝体的防滑性能降低，重力坝的抗震性也会随之降低，最终对坝体的结构产生直接的威胁，影响重力坝的安全性与稳定性。

现阶段，结合我国水电站整体的工程情况分析，所有的重力坝基本上都存在有混凝土裂缝的质量问题。

1.水电站工程重力坝产生混凝土裂缝的原因水电站工程的重力坝产生混凝土裂缝的原因，基本体现在两个主要方面，其一是荷载过大所产生的裂缝，二是重力坝的结构发生变形所产生的裂缝。

结合案例分析可以得出，现阶段，我国大概约百分之八十的混凝土结构裂缝，都是由于其结构出现变形现象所产生的，而混凝土的结构出现变形的原因非常多，比如温度影响、混凝土结构发生收缩现象、基础沉陷不均匀等。

水电厂大坝混凝土裂缝成因分析与处理技术研究

水电厂大坝混凝土裂缝成因分析与处理技术研究水电厂大坝混凝土裂缝成因分析与处理技术研究1.引言水电厂大坝作为水利工程的重要组成部分，承担着调水、发电等重要功能。

然而，在长期的使用和自然环境的作用下，大坝混凝土结构往往会出现裂缝问题，严重影响大坝的使用寿命和安全性。

因此，研究大坝混凝土裂缝的成因并探讨有效的处理技术，对于确保水电厂安全运行具有重要意义。

2.混凝土裂缝成因分析2.1 温度变化大坝混凝土结构由于受到日夜温度的变化，会引起结构的热胀冷缩，从而导致混凝土产生裂缝。

尤其在气温急剧变化的季节，裂缝问题更加严重。

2.2 湿润环境大坝矗立在水流中，长期与水接触，湿度较高。

此时，由于水的渗透及蒸发，会导致混凝土含水量的变化，引起结构松弛和收缩，从而产生裂缝。

2.3 施工技术问题混凝土施工过程中，如配料不当、振捣不均匀以及养护不到位等问题，都可能导致混凝土内部存在质量缺陷，从而在使用过程中逐渐形成裂缝。

3.混凝土裂缝处理技术3.1 裂缝处理前的检测与评估在进行裂缝处理之前，需要对裂缝进行全面的检测与评估。

通过使用高精度仪器和检测技术，对裂缝的宽度、深度以及发展情况进行测量和分析，从而确定裂缝的严重程度和处理措施。

3.2 预防措施针对混凝土裂缝成因分析中提到的问题，可以采取一些预防措施，如设置伸缩缝、加强温度控制、合理排水等技术手段，以减少混凝土裂缝的形成。

3.3 裂缝修复与加固技术在裂缝处理中，可以采用不同的修复与加固技术，如填充充实材料、注浆、粘结剂填充等，目的是修复裂缝并提升混凝土结构的抗裂性能。

3.4 养护措施处理完混凝土裂缝后，合理的养护措施也是确保大坝结构安全性的重要环节。

通过保持适宜的湿度和温度，加强维护工作，可以提高混凝土的强度和耐久性，并有效预防裂缝的再次出现。

4.结论水电厂大坝混凝土裂缝是一个复杂的问题，其成因与处理技术的研究对于确保大坝结构的安全和可靠运行具有重要意义。

通过深入分析裂缝的成因，采取科学合理的处理措施，可以延长大坝的使用寿命，提高抗裂能力，并保障水电厂的正常运行。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ｌ工程概况
唐河水电站位于山西省灵丘县东河南镇韩淤地村西。唐河
属海河流域大清河水系，坝址以上控制流域面积４５７ｋｍ２，电站为综合利用水库，工程任务为：以水力发电、工业供水和农业灌
分段，每段进行了编号。检查中从下至上进行排查，将排查出的裂缝按高程，由低到高进行了编号、记录，画出走向示意图，图
石坝段，混凝土面板施工完毕后局部出现了裂缝现象，组织进行了裂缝处理，采用了“ 内填外堵” 的处理方案。文中介绍了裂缝处理的施工流程、工艺、材料性能及施工注意事项。关键词：混凝土面板堆石坝；防渗盖片；裂缝；处理中图分类号： Ⅳ５２３文献标识码：Ｂ
中标明面板编号、裂缝位置、裂缝编号、裂缝长度、裂缝宽度、裂缝深度。
依据普查结果逐段、逐条按其分布高程绘制《面板裂缝分布平面图》。根据裂缝不同宽度，将裂缝分为三类：
溉为主，兼顾防洪。设计总库容为９９８．８万ｍ。唐河水电站大坝设计沿坝轴线从左到右依次为重力坝段、泄洪闸段和混凝土面板堆石坝段，其中桩号０＋１１４．５～０＋３９５段
为混凝土面板堆石坝段，该段坝顶长２８０．５ｍ，宽６Ｉｎ，最大坝高２６．９ｍ，上游坡比１：１．４，下游坡比１：１．４。面板混凝土厚４ｏ
第１期（总第１８７期）
文章编号：１００６ — ８１３９（２０１３）Ｏｌ一０２７ — ０４
山西水利科技
唐河水电站大坝混凝土面板裂缝处理
王建
ቤተ መጻሕፍቲ ባይዱ
（山西省水利建筑工程局山西太原０３０００６）
摘
要：唐河水电站大坝地处山西省灵丘县。该大坝沿坝轴线从左到右依次为重力坝段、泄洪闸段和混凝土面板堆
ＴｏＴｒｅａｔＣｒａｃｋｓｏｎＣｏｎｃｒｅｔｅＦａｃｅＳｌａｂｏｆＴａｎｇｈｅＨｙｄｒｏｅｌｅｃｔｒｉｃＰｏｗｅｒＳｔａｔｉｏｎ＇ｓＤａｍＷＡＮＧＪｉａｎ
Ａｂｓｔｒａｃｔ：ＴｈｅｄａｍｏｆＴａｎｇｈｅＨｙｄｒｏｅｌｅｃｔｉｃｒＰｏｗｅｒＳｔａｔｉｏｎｉｓｌｏｃａｔｅｄｉｎＬｉｎｇｑｉｕＣｏｕｎｔｙｏｆＳｈａｎｘｉＰｒｏｖｉｎｃｅ．Ａｌｏｎｇｔｈｅｄａｍ＇ｓａｘｉｓａｎｄｉｎｏｒｄｅｒｏｆｐｏｓｉｔｉｏｎｆｒｏｍｌｅｔｆｂａｎｋｔｏｉｇｆｈｔｂａｎｋ，ｔｈｅｒｅｉｓｇｒａｖｉｔｙｄａｍｓｅｃｔｉｏｎ，ｓｌｕｉｃｅｄａｍｓｅｃｔｉｏｎａｎｄｃｏｎｃｒｅｔｅｆａｃｉｎｇｒｏｃｋｉｆｌｌｄａｍｓｅｃｔｉｏｎ．Ａｆｔｅｒｔｈｅｃｏｎｃｒｅｔｅｆａｃｉｎｇｓｌａｂｈａｄｂｅｅｎｃｏｍｐｌｅｔｅｄ，ｉｔｗａｓｄｉｓｃｏｖｅｒｅｄｔｈａｔｍａｎｙｃｒａｃｋｓｏｃｃｕｒｒｅｄｏｎｓｏｍｅｐａｒｔｓｏｆｔｈｅｆａｃｉｎｇｓｌａｂ．Ｔｈｅｓｅｃｒａｃｋｓｈａｄｂｅｅｎｔｒｅａｔｅｄ．Ｔｈｅｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｔｒｅａｔｍｅｎｔｍｅｔｈｏｄｓｏｆｉｎｓｉｄｅｆｉｌｌｉｎｇａｎｄｏｕｔｓｉｄｅｃｌｏｓｉｎｇ，ｉｎｃｌｕｄｉｎｇｃｏｎｓｔｒｕｃｉｔｏｎｐｏｃｒｅｓｓ，ｃｏｎｓｔｒｕｃｔｉｏｎｔｅｃｈｎｉｑｕｅ，ｐｅｒｆｏｒｍａｎｃｅｏｆｗａｔｅｒｓｅａｌｍａｔｅｉａｒｌｓａｎｄｔｈｅｍａｔｔｅｒｓｎｅｅｄｉｎｇａｔｔｅｎｔｉｏｎｉｎｃｏｎｓｔｒｕｃｔｉｏｎ．ｋｅｙｗｏｒｄｓ：ｃｏｎｃｒｅｔｅｆａｃｉｎｇｒｏｃｋｉｆｌｌｄａｍ；ｃｏｖｅｉｎｒｇｐｌａｔｅｆｏｒｓｅｅｐａｇｅｃｏｎｔｒｏｌ；ｃｒａｃｋ；ｒｅｔａｔｍｅｎｔ
