视频监控系统工程光纤应用知识
PON技术在视频监控系统中的应用
PON技术在视频监控系统中的应用1. 引言1.1 背景介绍视频监控系统是一种通过网络连接摄像头和录像设备，实时监控特定区域的系统。
随着科技的不断发展，视频监控系统在家庭、商业和公共场所得到了广泛的应用。
传统的视频监控系统存在着线缆布线复杂、安装维护成本高等问题，而随着通信技术的进步，光纤接入网（PON）技术逐渐被引入到视频监控系统中，为其带来了更高效、更稳定的监控体验。
在过去，视频监控系统主要采用模拟摄像头和传统的有线网络连接方式，存在画质低、传输距离短等问题。
而随着PON技术的应用，视频监控系统可以实现高清画质、远距离传输和低时延的监控效果。
PON技术的高带宽、密集程度大大提高了视频监控系统的稳定性和可靠性，使监控画面更清晰，反应更及时。
本篇文章将从视频监控系统的概述开始，分析PON技术在视频监控系统中的作用、应用场景和优势，探讨PON技术在视频监控领域的未来发展趋势，以期对视频监控系统的发展有所促进和启示。
1.2 研究目的研究目的是探索PON技术在视频监控系统中的应用，分析其在提高视频监控系统性能和可靠性方面的作用。
通过深入研究PON技术在视频监控系统中的具体应用场景和优势，可以为实际应用中的视频监控系统设计和优化提供参考，从而提高视频监控系统的效率和效果。
还可以通过对PON技术未来发展趋势的分析，为视频监控系统的未来发展方向和技术选型提供指导，推动视频监控系统向更高水平的发展。
通过这些研究，可以深入了解PON技术在视频监控系统中的应用价值，为相关领域的研究和实践提供理论支持和实践指导。
2. 正文2.1 视频监控系统概述视频监控系统是一种通过网络传输视频信号来实现远程监控的系统。
它通过摄像头、视频录像机、视频服务器等设备，将监控区域的实时画面传输到监控中心或用户终端，实现对监控区域的实时观察和录像存储。
视频监控系统的主要组成部分包括监控摄像头、传输网络、监控中心和用户终端。
监控摄像头是系统的“眼睛”，负责采集监控区域的画面；传输网络是视频信号传输的通道，可以是有线网络或无线网络；监控中心是视频信号的接收与管理中心，用于实时监控和录像回放；用户终端是监控系统的用户界面，用户可以通过终端观看监控画面、进行操作控制。
光纤视频监控解决方案
光纤视频监控解决方案一、概述光纤视频监控解决方案是一种基于光纤通信技术的视频监控系统，通过光纤传输视频信号，实现高清、稳定、远距离传输，并提供多种功能和应用。
本文将详细介绍光纤视频监控解决方案的原理、优势、组成部分以及应用场景。
二、原理光纤视频监控解决方案的原理是利用光纤传输视频信号。
视频信号从摄像头采集后经过编码处理，转换为数字信号，并通过光纤传输到监控中心。
在监控中心，数字信号经过解码处理后，再转换为视频信号，供监控人员观看和录像存储。
三、优势1. 高清画质：光纤传输具有高带宽和低损耗的特点，能够实现高清的视频传输，保证监控画面的清晰度和细节。
2. 远距离传输：光纤传输距离远，可以覆盖较大的监控范围，解决传统电缆传输距离有限的问题。
3. 抗干扰能力强：光纤传输不受电磁干扰和雷电影响，保证视频信号的稳定传输，减少图像失真和干扰。
4. 安全可靠：光纤传输是点对点的通信方式，不易被黑客攻击和信息泄露，保证监控系统的安全性。
5. 灵活扩展：光纤视频监控解决方案支持多路视频信号传输，可以根据实际需求灵活扩展监控点位，满足不同场景的监控要求。
四、组成部分光纤视频监控解决方案由以下组成部分构成：1. 摄像头：负责采集监控画面，将画面转换为视频信号。
2. 编码器：将视频信号进行编码处理，转换为数字信号。
3. 光纤传输设备：负责将数字信号通过光纤传输到监控中心。
4. 解码器：将光纤传输的数字信号进行解码处理，转换为视频信号。
5. 显示设备：用于显示监控画面，供监控人员观看。
6. 存储设备：用于录像存储，可根据需要选择硬盘录像机或网络存储设备。
五、应用场景光纤视频监控解决方案适用于以下场景：1. 城市安防监控：可用于城市街道、广场、公园等公共场所的视频监控，实时监测和预警。
2. 交通监控：可用于高速公路、桥梁、隧道等交通要道的视频监控，提供交通流量统计和事故监测。
3. 工业监控：可用于工厂、仓库、码头等工业场所的视频监控，实现生产过程的监控和管理。
光纤视频监控解决方案
光纤视频监控解决方案一、背景随着科技的不断发展，视频监控系统在各个领域得到了广泛应用。
然而，传统的视频监控系统存在着诸多问题，如信号传输距离有限、画质受损、抗干扰能力弱等。
为了解决这些问题，光纤视频监控解决方案应运而生。
二、解决方案概述光纤视频监控解决方案是一种利用光纤作为信号传输介质的视频监控系统。
通过使用光纤传输视频信号，可以实现长距离传输、高清画质、抗干扰能力强等优势。
三、解决方案详细介绍1. 光纤传输技术光纤传输技术是一种利用光的全反射原理传输信号的技术。
通过将视频信号转换为光信号，再通过光纤传输到目标地点，最后再将光信号转换回视频信号，实现信号的传输。
2. 光纤视频监控系统组成光纤视频监控系统主要由视频采集设备、光纤传输设备、视频显示设备三部分组成。
- 视频采集设备：负责将监控区域的视频信号采集并转换为数字信号。
- 光纤传输设备：将数字信号转换为光信号，并通过光纤传输到目标地点。
- 视频显示设备：接收光纤传输过来的光信号，并将其转换为视频信号进行显示。
3. 光纤视频监控系统优势光纤视频监控系统相较于传统的视频监控系统具有以下优势：- 长距离传输：光纤传输技术可以实现几十公里甚至上百公里的信号传输，远超传统的同轴电缆传输距离限制。
- 高清画质：光纤传输信号不受距离限制，可以保持高清画质，避免信号衰减导致画质下降。
- 抗干扰能力强：光纤传输信号不受电磁干扰的影响，能够稳定传输信号，提高系统的稳定性和可靠性。
- 安全性高：光纤传输信号不会泄露，可以有效保护视频监控系统的安全性。
4. 光纤视频监控系统应用领域光纤视频监控系统广泛应用于以下领域：- 城市安防监控：用于城市道路、公共场所等的视频监控。
- 企事业单位安防监控：用于企事业单位的安全监控，如工厂、商场、学校等。
- 交通监控：用于交通路口、高速公路等的交通监控。
- 环境监控：用于环境监测，如河流水质监控、空气质量监测等。
四、解决方案的实施步骤1. 确定监控需求：根据实际情况确定需要监控的区域、监控摄像头的数量和位置等。

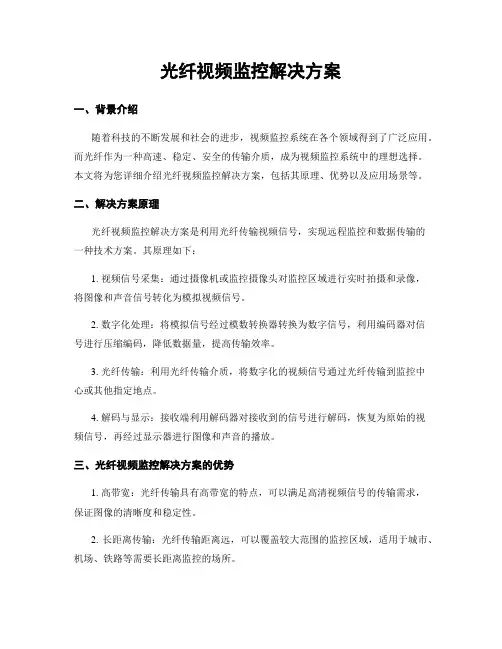

光纤视频监控解决方案
光纤视频监控解决方案一、背景介绍随着科技的不断发展和社会的进步，视频监控系统在各个领域得到了广泛应用。
而光纤作为一种高速、稳定、安全的传输介质，成为视频监控系统中的理想选择。
本文将为您详细介绍光纤视频监控解决方案，包括其原理、优势以及应用场景等。
二、解决方案原理光纤视频监控解决方案是利用光纤传输视频信号，实现远程监控和数据传输的一种技术方案。
其原理如下：1. 视频信号采集：通过摄像机或监控摄像头对监控区域进行实时拍摄和录像，将图像和声音信号转化为模拟视频信号。
2. 数字化处理：将模拟信号经过模数转换器转换为数字信号，利用编码器对信号进行压缩编码，降低数据量，提高传输效率。
3. 光纤传输：利用光纤传输介质，将数字化的视频信号通过光纤传输到监控中心或其他指定地点。
4. 解码与显示：接收端利用解码器对接收到的信号进行解码，恢复为原始的视频信号，再经过显示器进行图像和声音的播放。
三、光纤视频监控解决方案的优势1. 高带宽：光纤传输具有高带宽的特点，可以满足高清视频信号的传输需求，保证图像的清晰度和稳定性。
2. 长距离传输：光纤传输距离远，可以覆盖较大范围的监控区域，适用于城市、机场、铁路等需要长距离监控的场所。
3. 抗干扰性强：光纤传输不受电磁干扰和射频干扰的影响，能够保证视频信号的稳定传输，避免图像失真或丢失。
4. 安全性高：光纤传输信号无法被窃听或干扰，保证视频监控系统的安全性和可靠性。
5. 扩展性强：光纤网络可以支持多路视频信号的传输，可以方便地扩展监控系统的规模和功能。
四、光纤视频监控解决方案的应用场景1. 城市安防监控：光纤视频监控解决方案可应用于城市的公共场所、街道、交通枢纽等地的安防监控系统，实现对城市安全的全方位监控和管理。
2. 企事业单位：大型企事业单位可以利用光纤视频监控解决方案对企业内部的生产、仓库、办公区域等进行监控，确保企业的安全和生产秩序。
3. 银行和金融机构：银行和金融机构需要对ATM机、柜台等进行监控，以保障资金的安全，光纤视频监控解决方案可以提供高清、稳定的监控服务。
光纤视频监控解决方案
光纤视频监控解决方案一、背景介绍随着科技的不断发展，视频监控系统在各个领域得到了广泛应用，如城市安防、交通管理、企事业单位监控等。
而光纤作为一种高速传输媒介，具有带宽大、抗干扰能力强等优势，逐渐成为视频监控系统中的首选传输方式。
本文将针对光纤视频监控解决方案进行详细介绍。
二、方案概述光纤视频监控解决方案是基于光纤传输技术的视频监控系统，通过利用光纤传输视频信号，实现高质量、长距离的视频监控。
该方案包括光纤传输设备、视频监控设备以及相关软件等组成。
三、方案优势1. 高质量传输：光纤传输具有带宽大、传输速度快的特点，能够保证视频信号的高清晰度和稳定性。
2. 长距离传输：光纤传输距离远，可以实现几公里甚至几十公里的视频信号传输，满足大范围监控的需求。
3. 抗干扰能力强：光纤传输不受电磁干扰的影响，能够保证视频信号的稳定传输，减少图象失真和干扰。
4. 安全可靠：光纤传输信号不易被窃听和破坏，保证视频监控系统的安全性和可靠性。
四、方案组成1. 光纤传输设备：包括光纤收发器、光纤交换机等。
光纤收发器负责将视频信号转换为光纤信号进行传输，光纤交换机用于连接不同的光纤设备，实现视频信号的交换和传输。
2. 视频监控设备：包括摄像机、录相机、显示器等。
摄像机负责采集视频信号，录相机用于存储和管理视频数据，显示器用于显示监控画面。
3. 相关软件：包括视频监控管理软件、视频分析软件等。
视频监控管理软件用于对监控设备进行管理和配置，视频分析软件用于对视频信号进行分析和处理。
五、方案实施步骤1. 系统规划：根据实际需求确定视频监控系统的规模和布局，包括监控区域划分、摄像机布设位置等。
2. 设备选型：根据系统规划确定所需的光纤传输设备、视频监控设备和相关软件，选择符合需求的产品。
3. 网络建设：根据系统规划进行光纤网络的布线和建设，确保光纤传输设备之间的连接和通信畅通。
4. 设备安装：将光纤传输设备、视频监控设备进行安装和调试，确保设备正常工作。
光纤视频监控解决方案
光纤视频监控解决方案一、背景介绍随着科技的不断发展，视频监控在各行各业中的应用越来越广泛。
光纤视频监控作为一种高质量、高稳定性的监控方案，受到了泛博用户的青睐。
本文将详细介绍光纤视频监控解决方案的原理、优势以及应用场景。
二、解决方案原理光纤视频监控解决方案主要通过光纤传输视频信号，将摄像头拍摄到的画面转化为数字信号，并通过光纤传输到监控中心。
在监控中心，数字信号再转化为视频画面，实现实时监控和录相存储。
光纤传输具有高带宽、低延迟、抗干扰等优势，能够保证视频信号的稳定传输。
三、解决方案优势1. 高质量画面：光纤传输能够保证视频信号的高质量传输，不会浮现画面含糊、颤动等问题，提供清晰的监控画面。
2. 长距离传输：光纤传输具有较远的传输距离，能够满足大范围监控需求，适合于大型工厂、商场等场所。
3. 抗干扰能力强：光纤传输不受电磁干扰的影响，能够稳定传输视频信号，保证监控系统的稳定运行。
4. 安全可靠：光纤传输不易被窃听和破坏，保证视频信号的安全性和可靠性。
四、解决方案应用场景1. 城市安防监控：光纤视频监控解决方案可应用于城市道路、公共场所等的安防监控，实时监控交通情况、维护公共秩序。
2. 工厂生产监控：光纤视频监控解决方案可应用于工厂车间、生产线等的监控，实时监测生产情况、提高生产效率。
3. 商场监控系统：光纤视频监控解决方案可应用于商场、超市等的监控系统，实时监测商品陈列、防止盗窃行为。
4. 学校安全监控：光纤视频监控解决方案可应用于学校、幼儿园等的安全监控，保护师生安全、预防校园欺凌。
五、解决方案实施步骤1. 确定监控需求：根据实际情况确定监控范围、监控点位、监控画面要求等。
2. 设计光纤网络：根据监控需求设计光纤网络拓扑结构，确定光纤传输路线、设备布局等。
3. 安装光纤设备：根据设计方案，安装光纤收发器、光纤交换机等设备，并进行连接和调试。
4. 安装摄像头：根据监控需求，安装摄像头，调整摄像头视角，保证监控画面清晰。
PON技术在视频监控系统中的应用
PON技术在视频监控系统中的应用
一、高带宽传输：PON技术可以提供高达10Gbps的传输速率，可以满足高清视频监控所需的高带宽传输。
相较于传统的有线网络，PON通过光纤传输数据，有效地解决了传输距离较远时信号衰减的问题，保证了视频监控图像的清晰和稳定。
PON技术采用分时多路访问（TDMA）方式，可以实现信号的多路复用，提高了带宽的利用率。
二、传输距离远：PON技术采用了光纤传输，可以实现长距离的数据传输，这对于大型场所的视频监控而言至关重要。
通过PON技术，可以将视频监控系统中的监控设备集中放置在一个地方，然后通过光纤将数据传输到不同位置的显示设备，避免了重复布线和设备的重复购买，降低了系统的成本。
三、灵活可扩展：视频监控系统往往需要不断扩展和升级，以满足不断变化的需求。
PON技术可以采用星型或者链型拓扑结构，根据不同的需求进行灵活布线。
PON技术支持链路的动态分配和配置，可以根据实际需要对网络带宽进行调整，提高了系统的可扩展性和灵活性。
四、安全稳定：视频监控系统的安全性和稳定性对于防范犯罪和保护财产安全至关重要。
PON技术采用光纤传输数据，传输过程中没有电磁干扰和电磁泄漏，减少了黑客攻击和窃听的可能性。
PON技术支持长距离传输和链路冗余，即使在某个链路断开的情况下，系统仍然可以正常运行，保证了视频监控的连续性和稳定性。
PON技术在视频监控系统中的应用具有高带宽传输、传输距离远、灵活可扩展、安全稳定等优势。
随着PON技术的不断发展和成熟，相信在未来的视频监控系统中，PON技术会发挥越来越重要的作用，为人们提供更为安全、稳定、高效的视频监控服务。
视频监控系统原理及应用
视频监控系统原理一、视频监控系统的定义监控系统是由摄像、传输、控制、显示、记录登记5大部分组成。
摄像机通过同轴视频电缆将视频图像传输到控制主机，控制主机再将视频信号分配到各监视器及录像设备，同时可将需要传输的语音信号同步录入到录像机内。
通过控制主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。
利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。
视频监控系统有多画面的监控效果，也有特定的电视墙显示模式。
二、视频监控系统工作原理对于视频监控系统，根据系统各部分功能的不同，我们将整个视频监控系统划分为七层一一表现层、控制层、处理层、传输层、执行层、支撑层、采集层。
当然，由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。
（-）表现层表现层是我们最直观感受到的，它展现了整个视频监控系统的品质。
如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。
（二）控制层控制层是整个视频监控系统的核心，它是系统科技水平的最明确体现。
通常我们的控制方式有两种一一模拟控制和数字控制。
模拟控制是早期的控制方式，其控制台通常山控制器或者模拟控制矩阵构成，适用于小型局部视频监控系统，这种控制方式成本较低，故障率较小。
但对于中大型视频监控系统而言，这种方式就显得操作复杂且无任何价格优势了，这时我们更为明智的选择应该是数字控制。
数字控制是将工控计算机作为监控系统的控制核心，它将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆叠缩小为一个工控计算机，将复朵而数量庞大的控制电缆变为一根审行电话线。
它将中远程监控变为事实、为Internet远程监控提供可能。
但数字控制也不是那么十全十美，控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频监控系统工程光纤应用知识
前言：
在当今的高清监控摄像系统应用中，光纤是所有连接方式中能提供最好的带宽性能的一种方式。
使用光纤传输系统时，系统的图像质量只受限于摄像机、环境和监视器这三个因素，而光纤传输系统可以将图像画面传送到非常远的地方都不会使信号发生任何形式的畸变，更不会减损图像画面的清晰度或细节。
可以说光纤传输系统是整个监控系统的生命线。
一、光纤的类型
光纤根据使用场合的不同，分为室内光纤，室外光纤，分支光纤，配线光纤。
按敷设方式分：自承重架空光纤、管道光纤、铠装地埋光纤和海底光纤。
按光纤结构分：束管式光纤、层绞式光纤、骨架式光纤、紧抱式光纤、带式光纤，非金属光纤和可分支光纤。
按用途分：长途通讯用光纤，短途室外光纤，混合光纤和建筑物内用光纤；光纤根据传输方式可分为单模和多模，监控一般使用单模光纤。
单模光纤：只传输一种模式光信号的光纤，常规有G.652,G.653,G.654,G.655等传输等级分类，单模光纤传输百兆信号距离可达几十公里。
单模光纤，只传输主模，也就是说光线只沿光纤的内芯进行传输，由于完全避免了模式射散使
得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯，单模光纤使用的光波长1310nm或1550nm。
多模光纤：能传输多种模式光信号的光纤，为G.651等级，根据光模式分为OM1,OM2,OM3，多模光纤传输百兆信号最远传输距离2公里。
多模光纤，在一定的工作波长下，有多个模式在光纤中传输，这种光纤称之为多模光纤，由于色散或像差，因此这种光纤传输性能较差频带比较窄，传输容量比较小，距离也比较短。
二、光纤敷设方式和要求：
常规室外光纤都是以松套管作为纤芯的容器，为最常见光纤纤芯敷设方式；室内光纤常见为紧套式敷设；大芯数光纤的纤芯也有以带状方式进行组合敷设光纤纤芯。
光纤的敷设要求：光纤的弯曲半径应至少为光纤外径的15倍，在施工过程中应至少于为20 倍；布放光纤时，光纤盘转动应与布放速度同步，光纤索引的速度一般每分钟15米；布放光纤时，光纤出盘处要保持松弛的弧度，并保留缓冲的余量，又不宜过多，避免光纤出现背扣；光纤在两端预留长度为5-10米；敷设光纤时应做好标签，并填好放线记录；所有光纤不应外露。
三、光芯的选择
纤芯数量是每条光纤中所含的玻璃纤维的数量。
下面小编给大家介绍一些确定光纤芯数的方法。
首先清楚知道该层布线点的数量，算出交换机的台数，交换机之间连接是堆叠还是不堆叠。
如果堆叠，核心交换机为双机热备冗余的话，6芯就够用了（2台核心各用2芯，2芯冗余）。
如果不堆叠一台交换机要4芯，交换机数量乘以4加上4芯的冗余，就可以了。
（注：冗余：只要比用的多，多出的就叫冗余主备：一个用的，另外一个完全一样的做备用；热备份：同时都在工作状态中；冷备份：备份设备处于待机状态。
）
经验做法：每个楼层配线间（水平配线机柜），设一根光纤，一般为六芯：两芯使用、两芯备用、两芯冗余；也有使用八芯光纤的。
规范的最小配置每48个点2芯。
当然48个点可选4芯，因为2芯为光纤的最小单位，多留2芯做为备分比较恰当。
以上是光纤芯数的确定方法介绍，大家可以了解一下。
备份可因人而宜选，所以出来的光纤芯数差别较多，按规范选只是保证一个最小选型再加一个备份芯数就可以了。
四、注意点
光纤的选用除了根据光纤芯数和光纤种类，还要根据光纤的使用来选择光纤的外护套，在选用时要注意以下几点：
1.户外用光纤直埋时，宜选铠装光纤，架空时，可选用两根或多根加强筋的黑色塑料外护套的光纤。
2.建筑物内用的光纤在选用时应该注意其阻燃，毒和烟的特性，一般在管道中和强制通风处，可选用阻燃和有烟的类型，暴露的环境中应选用阻燃、无烟和无毒的类型。
3楼内垂直布线时，可选用层绞式光纤；水平布线式，可选用分支光纤。
4.传输距离在2km以内的可选用多模光纤；超过2km可选用中继或单模光纤。
以上是单从应用方面考虑的几个问题，实施时候还需要灵活掌握。
其实，布线环境复杂多样，各种问题都可能随时出现，这就需要我们在规划和施工时严格按照布线标准实施，遇到问题，灵活分析，就会圆满解决。
