全站仪格式转换n
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法概述：全站仪是一种用于测量地面上各种点的仪器，它可以测量水平角、垂直角和斜距等数据。
CASS（Computer-Aided Surveying and Spatial Information System）是一种用于处理和管理测量数据的软件。
本文将介绍全站仪数据转换为CASS数据的方法，以便更好地利用和分析测量数据。
步骤：1. 准备工作：在进行全站仪数据转换之前，需要确保以下准备工作已完成：- 确保全站仪已正确设置并校准，以获取准确的测量数据。
- 确保CASS软件已正确安装并配置，以便正确处理和管理测量数据。
2. 导出全站仪数据：在全站仪上进行测量后，将数据导出到计算机上以备后续处理。
导出的数据通常以原始格式（如CSV或TXT）保存。
3. 打开CASS软件：打开CASS软件，并创建一个新的项目或打开现有的项目，以便将全站仪数据导入到该项目中。
4. 导入全站仪数据：在CASS软件中，选择“导入”或类似的选项，然后浏览并选择全站仪数据文件。
根据需要，可以选择导入所有数据或仅导入特定的数据类型（如水平角、垂直角或斜距）。
5. 数据预处理：在导入全站仪数据后，可以对数据进行预处理，以确保数据的准确性和一致性。
预处理的步骤包括：- 数据校正：根据实际情况，对数据进行校正，以消除误差和偏差。
- 数据过滤：根据需要，对数据进行过滤，以排除异常值或噪声数据。
- 数据格式转换：根据CASS软件的要求，将全站仪数据转换为适当的格式，以便后续处理和分析。
6. 数据处理和分析：在完成数据预处理后，可以进行进一步的数据处理和分析，以获取所需的测量结果和信息。
CASS软件提供了各种功能和工具，用于处理和分析测量数据，如：- 坐标计算：根据测量数据，计算点的坐标和位置。
- 图形展示：根据测量数据，绘制图形并显示测量结果。
- 数据管理：对测量数据进行管理，包括数据查询、排序和筛选等。
- 报告生成：生成测量报告，包括测量结果、图形和数据表格等。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的点的坐标和高程。
CASS （Coordinate Automated Survey System）是一种常用的地理信息系统软件，用于处理和分析测量数据。
将全站仪数据转换为CASS数据可以方便地在CASS软件中进行进一步的处理和分析。
本文将介绍全站仪数据转换为CASS数据的方法，包括数据导出和导入的步骤。
1. 数据导出首先，将全站仪中的测量数据导出为标准格式的文件，如CSV（逗号分隔值）文件或TXT（文本）文件。
以下是导出数据的步骤：步骤1：连接全站仪与计算机。
使用数据线将全站仪与计算机连接，并确保全站仪正确连接并已打开。
步骤2：打开全站仪软件。
在计算机上打开全站仪软件，并选择要导出的测量数据。
步骤3：选择导出格式。
在全站仪软件中，选择导出功能，并选择CSV或TXT格式作为导出文件的格式。
步骤4：选择导出数据。
选择要导出的测量数据，可以是单个点、线或面的数据，也可以是整个测量项目的数据。
步骤5：设置导出参数。
根据需要，设置导出参数，如坐标系、数据精度等。
步骤6：导出数据。
点击导出按钮，将测量数据导出为CSV或TXT文件。
2. 数据导入将导出的全站仪数据导入到CASS软件中进行进一步的处理和分析。
以下是导入数据的步骤：步骤1：打开CASS软件。
在计算机上打开CASS软件，并创建一个新的工程或打开一个现有的工程。
步骤2：导入数据。
在CASS软件中，选择导入功能，并选择刚才导出的CSV或TXT文件。
步骤3：选择导入参数。
根据导出数据时的设置，选择相应的导入参数，如坐标系、数据精度等。
步骤4：确认导入数据。
预览导入的数据，并确认数据的正确性。
步骤5：导入数据。
点击导入按钮，将全站仪数据导入到CASS软件中。
3. 数据处理和分析一旦全站仪数据成功导入到CASS软件中，就可以进行进一步的处理和分析。
以下是一些常见的数据处理和分析功能：- 坐标转换：根据导入数据时选择的坐标系，将数据进行坐标转换，以适应CASS软件中的坐标系统。
全站仪数据转换CASS数据的方法
全站仪数据转换CASS数据的方法全站仪是一种用于测量地面上点的三维坐标的仪器。
它可以测量水平角、垂直角和斜距，从而计算出点的坐标。
CASS（Computer-Aided Surveying and Mapping）是一种常用的地理信息系统软件，用于处理测量数据和创建地图。
在将全站仪数据转换为CASS数据之前，需要先将全站仪数据导出为标准格式，通常为文本文件或者电子表格文件。
下面是一种常用的方法来转换全站仪数据为CASS数据：1. 准备全站仪数据文件：将全站仪测量到的点的坐标数据导出为文本文件或者电子表格文件。
确保文件中包含水平角、垂直角和斜距的数据，以及点的编号或者名称。
2. 打开CASS软件：打开CASS软件，并创建一个新的工程或者打开已有的工程。
3. 导入全站仪数据：在CASS软件中，找到数据导入或者导入测量数据的选项。
根据软件的具体界面和功能，选择正确的导入方式，并导入全站仪数据文件。
4. 设置坐标系统：在CASS软件中，设置正确的坐标系统，以确保全站仪数据与其他地理信息数据的一致性。
根据实际情况选择正确的坐标系统，例如UTM坐标系或者地方坐标系。
5. 数据处理和编辑：在CASS软件中，对导入的全站仪数据进行处理和编辑。
根据需要，可以进行数据过滤、坐标转换、误差调整等操作，以确保数据的准确性和一致性。
6. 创建地图或者报告：根据需要，使用CASS软件创建地图或者报告。
可以根据全站仪数据绘制点、线、面等地理要素，并添加符号、标注、图例等。
7. 导出CASS数据：在CASS软件中，选择导出数据或者导出地图的选项，将处理后的全站仪数据导出为CASS数据文件。
根据需要，可以选择不同的数据格式，例如shapefile、CAD文件等。
8. 验证和校验：导出CASS数据后，对数据进行验证和校验，确保数据的完整性和正确性。
可以使用CASS软件内置的工具或者其他地理信息软件进行验证和校验。
9. 使用CASS数据：导出的CASS数据可以用于进一步的地理信息分析、地图制作、工程设计等。
中纬全站仪数据通讯与转换南方数据格式
中纬全站仪数据通讯与转换南方数据格式查看端口
设置端口
选择要下载的测量数据，鼠标左键按住，拖到右侧要存放的文件夹中
选择文件格式为ＧＳＩ
数据下载完毕后，打开坐标编辑器，打开刚刚下载的文件．
将文件另存为ＴＸＴ文本格式
打开文本文件将第一行标题删除，保存文件．
打开ＥＸＣＥＬ电子表格，在数据菜单下，导入外部数据――导入数据
在出现的对话框中，文件类型选择所有文件．找到保存的文本文件．
在向导第二步中选中＂空格＂，下一步
在第三步点完成．
在出现的对话框中，点确定．
这时出现的数据格式为：点号ＸＹＨ
选中Ｙ列，鼠标右键点剪切，选中Ｘ列，鼠标右键点＂插入已剪切的单元格＂，
在选中第二列，鼠标右键点插入．这样格式就变成了：点号空列ＹＸＨ
文件菜单，另存为，在保存类型选择ＣＳＶ格式，在文件名栏输入
英文状态下的双引号，在双引号中间输入文件名．dat保存，不要理点保存后出现的提示，确定过去就可以了．
打开刚刚保存的ＤＡＴ文件，在第一行输入数据文件中包含的总点数（该步骤只针对使用ＣＡＳＳ５．１的用户）．保存即可．。
全站仪数据下载及格式转换
存档日期：存档编号：江苏师范大学本科生毕业论文（设计）论文（设计）题目：全站仪数据下载及格式转换姓名：陈良浩学号：09271027院系：测绘学院专业：测绘工程班级：09测11指导教师：李博江苏师范大学教务处印制中英文摘要、目录单独起页，页码用“Ⅰ、Ⅱ…”表示。
中英文摘要示例：摘要（宋体小二加粗）（摘要正文：宋体小四，1.5倍行距）目前，在测量工作中电子平板测图手段（全站仪+ 笔记本电脑+ 外业数据采集资料软件）已逐步登上历史舞台，取代了传统的平板测图方式.外业测图软件大部分采用全站仪与笔记本电脑之间单个数据的传送方法，在具体的工作过程中即时采集即时传送，因此一般的用户也必须配备笔记本电脑，但笔记本电脑价格昂贵，电池蓄电量小，使用时间短，远远不能满足外业测绘工作的需要. 为解决以上问题，节省人力物力，提高工作效率，使测绘工作顺利进行，可借助全站仪中有较大数据存储器这一优势，利用全站仪外业采集数据，内业处理数据，同时对多个工程的测量数据以文件的方式进行记录和保存，只要设置不同的文件名即可.目前市场上的全站仪都可存8000 个碎部点的测量数据，在测量中采集到的数据都可以直接记录和存储于仪器的内存中，但对这些数据的后续处理和利用的前提必须是将其传输进入计算机，并把其转换成外业采集数据软件所需的数据格式.根据这一现况，研究如何将具有强大的计算、数据处理功能的VB程序设计软件与先进的全站仪有机地结合起来，利用全站仪可以存储数据的优势及VB程序设计软件强大的数据处理能力,打破传统的单一数据传输的限制，在全站仪和测绘专业软件之间实现数据的批量传输，让两者之间在功能上优势互补，为全数字化测绘工作探索出一条新路径.而本文基于对全站仪和VB编程的研究，为解决测量工作中全站仪与计算机数据批量传输的问题，利用VB 程序设计软件编写程序，实现了在测量过程中利用全站仪的内存功能来存储野外采集的数据资料，在内业通过程序把全站仪储存的数据传输进入计算机的过程，并可以根据用户需要转换成CASS成图系统的数据格式.关键词：（加粗）全站仪数据传送 VB 数据转换Abstract（Times New Roman小二）（摘要正文：Times New Roman四号，固定值18磅）Nowadays the per capita share of land resources of China is small, and terrible problems of wasting exist in the use of land resources, so making land arrangement will have an incalculable positive effect on promoting the rational utilization of land, adjusting the structure of land use, achieving the rational distribution of land resources, enhancing availabilities of land, improving the ecological environment, getting the goal of land protection and increasing of national economy.This article based on the research of land arrangement probes into speculative knowledge of land arrangement. And it’ll be easier to inquire, census, analyze, and earthwork calculation with the practice experience and knowledge of programming I have got. Firstly to make a research on inquiry of numbers of map spots, names of land categories, codes of land cate gories, and areas of map spots based on property. Secondly to study to inquire number of map spots, names of land categories, property, and areas of map spots based on the codes of land categories. Then to inquire properties of map spots, numbers of map spots, codes of land categories and areas of map spots. The last but not least, to do the work of earthwork calculation based on the height point that collected outside.Key words（加粗）：land arrangement, inquire, statistical analysis, earthwork calculation.目录样式如下：目录（宋体小二加粗）摘要（宋体四号加粗） (Ⅰ)Abstract（Times New Roman四号） (Ⅱ)1 绪论（宋体四号加粗） (1)1.1 概述（宋体小四，下同，用分散对齐） (1)2 设计思路 (2)2．1 系统模块设计 (2)2．2 MSComm控件介绍 (3)3 主要代码 (4)4 过程实现及分析 (11)5 程序优化及展望 (12)6 个人心得与总结 (13)从正文开始加页码，从“1”开始，在底端居中。

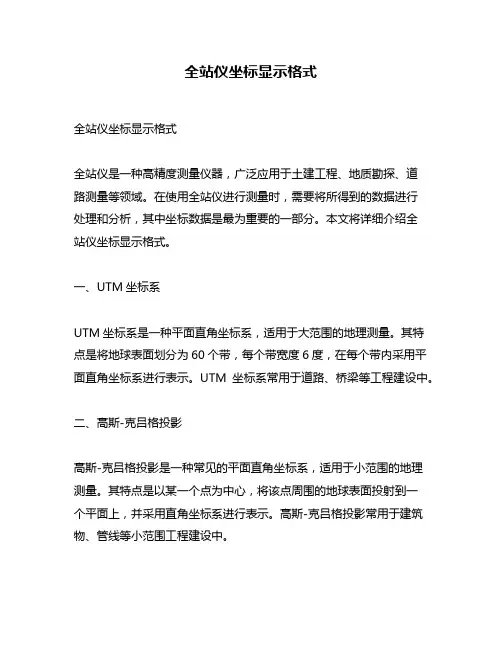

全站仪坐标显示格式
全站仪坐标显示格式全站仪坐标显示格式全站仪是一种高精度测量仪器，广泛应用于土建工程、地质勘探、道路测量等领域。
在使用全站仪进行测量时，需要将所得到的数据进行处理和分析，其中坐标数据是最为重要的一部分。
本文将详细介绍全站仪坐标显示格式。
一、UTM坐标系UTM坐标系是一种平面直角坐标系，适用于大范围的地理测量。
其特点是将地球表面划分为60个带，每个带宽度6度，在每个带内采用平面直角坐标系进行表示。
UTM坐标系常用于道路、桥梁等工程建设中。
二、高斯-克吕格投影高斯-克吕格投影是一种常见的平面直角坐标系，适用于小范围的地理测量。
其特点是以某一个点为中心，将该点周围的地球表面投射到一个平面上，并采用直角坐标系进行表示。
高斯-克吕格投影常用于建筑物、管线等小范围工程建设中。
三、大地坐标系大地坐标系又称经纬度坐标系，是一种球面坐标系，适用于全球范围的地理测量。
其特点是以地球的赤道和本初子午线为基准，将地球表面划分为经度和纬度两个方向，并采用角度表示位置。
大地坐标系常用于航空、海洋等领域。
四、坐标格式在进行全站仪测量时，所得到的坐标数据通常采用以下三种格式进行显示：1.十进制度格式十进制度格式是将大地坐标系中的经纬度表示为十进制数值的形式。
例如：经度116.123456°，纬度39.123456°可以表示为116.123456,39.123456。
2.UTM格式UTM格式是将UTM坐标系中的位置表示为带号、东西向距离和南北向距离的形式。
例如：带号50S，东西向距离500000m，南北向距离4000000m可以表示为50S 500000mE 4000000mN。
3.高斯-克吕格投影格式高斯-克吕格投影格式是将高斯-克吕格投影中的位置表示为中央经线、东西向距离和南北向距离的形式。
例如：中央经线120°，东西向距离1000m，南北向距离2000m可以表示为120°E 1000mN 2000m。
全站仪测量数据怎么转换坐标数据
全站仪测量数据转换为坐标数据的方法全站仪是一种广泛应用于测量工程领域的仪器，它能够测量地面上各个点的水平角度、垂直角度和斜距，通过这些测量数据可以得到各个点的坐标信息。
本文将介绍如何将全站仪测量数据转换为坐标数据的方法。
1. 准备工作在将全站仪测量数据转换为坐标数据之前，需要进行一些准备工作。
首先，确保全站仪已经校准并准备好进行测量。
其次，确定一个已知点作为基准点，该点的坐标值已知并且可以作为其他点的参考。
2. 测量数据的录入将全站仪的测量数据录入到计算机中，可以使用测量仪器自带的软件或其他测量数据处理软件。
在录入数据时，按照测量顺序逐个录入，包括每个点的测量角度和斜距。
3. 坐标系的确定在转换为坐标数据之前，需要确定一个适合的坐标系，用于表示测量数据中各个点的位置。
坐标系的选择需要考虑实际工程需要和测量数据的特点。
4. 坐标数据的计算将测量数据转换为坐标数据的关键步骤是计算每个点的坐标值。
通过全站仪测量数据中的水平角度、垂直角度和斜距，可以利用三角函数关系计算出每个点的坐标值。
以基准点为起点，根据各个点的水平和垂直角度，可以计算出每个点相对于基准点的水平和垂直距离。
然后，根据斜距和水平和垂直距离，可以计算出每个点相对于基准点的水平和垂直坐标值。
5. 坐标数据的校验在计算坐标数据之后，需要校验计算结果的准确性。
可以比较计算得到的坐标值与已知点的坐标值进行对比，如果存在较大偏差，则需要重新检查测量数据和计算过程。
同时，还可以将计算得到的坐标数据与其他测量方法得到的结果进行对比，以进一步验证计算结果的准确性。
6. 坐标数据的输出最后，将计算得到的坐标数据输出成适合使用的格式，如文本文件或表格形式。
坐标数据可以包括每个点的名称和对应的坐标值，可以根据需要添加其他附加信息。
总结通过以上步骤，我们可以将全站仪测量数据转换为坐标数据。
这些坐标数据可以用于制作平面图、三维模型或者进行工程测量分析等。
在进行数据转换的过程中，需要注意数据的准确性和计算的精度，确保计算结果符合实际要求。
Leica TS11全站仪数据格式转换方法及应用
＊ 刘 洪 喜 ，男 ，１９７５年 出生 ，工 程 师 。１９９８年 毕 业 于 中 国石 油 大 学 （华 东 ）建 筑 工 程 系 工 程 测 量 专 业 ，现 从 事 ＨＳＥ的 管 理 工 作 。
第 ２６卷 第 ３期
刘 洪 喜 ：Ｌｅｉｃａ ＴＳ１１全 站 仪 数 据 格 式 转 换 方 法 及 应 用
２Ｏ７
操作 仪 器 ，方 便 了工作 人员 在 野外 的施 工 ； （４）由于 没有 操 作 限制 ，对 提 高 施 工 效 率 有 很
大 的促进 作 用 。 Ｌｅｉｃａ ＴＳ１１全 站 仪 数 据 格 式 的转 换 方 法 经 过
在 中西非 地 区多 个 项 目的实 践 与 应 用 ，得 到 了很 好 的验 证 和实 际应用 效果 。有 效 地解决 了测量 生产 工 作 中遇到 的 问题 ，提高 了测 量施 工效 率 ，减少 了 出错 几率 ，为 测量 工作 高质 高效 地完 成提 供 了保 障 。
０ 引 言
近年 来 ，随着 卫 星定 位 技 术 的进 步 和设 备 不 断 更 新 ，石 油 物探 测量 基本 上都 采用 ＧＰＳ仪 器 进行 放 样 作业 。但遇 到一 些 山体 高 大 、丛 林 茂 密 的复 杂地 理环境 区域 ，如 在热 带雨 林地 区进 行施 工 时 ，由于勘 探 区域 多 为丛林 ，使 用 ＧＰＳ仪 器进 行 测量 施 工难 度 很 大 ，而 只能依 靠全 站仪 进行 施工 作业 。
（２）在 观测 的测 站 编号 前 需 要 加 字 母 ，而 且 物 理点 编号 为数 字 。ＧＰＳｅｉｓｍｉｃ软 件 根据 观 测顺 序及 观测 点编 号 区分测 站 、前后 视 以及物 理点 。
（３）在 野 外 操 作 中 ，还 必 须 在 代 码 行 输 入 ：ＦＳ （前视 ）、ＲＰ（放 样 点 ）、ＢＳ（后 视 ）。这 些 繁 琐 的 人 工 输人 工作 严重 地制 约 了野外 施 工 的效 率 以及仪 器 操 作 的 灵 活 性 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、安装完FOIF_Exchange软件，打开FOIF_Exchange软件，点击软件右上角的参数设置，并且打开全站仪到“文件”处，也打开通讯设置，然后与软件右上角的参数设置里的内容进行对比，要一样时才可进行数据传输。
参考全站仪说明书：第119页。
2、在全站仪的文件内选择文件输出，并点击FOIF_Exchange 软件右边的接收数据，就开始数据导出了。
3、数据导出完毕后，在表格区中点击“右键”,弹出右键菜单，选择‘测量数据’，又出现下拉菜单，选择‘提取和计算坐标数据’，又弹出一个对话框，选择格式为“PT#,Pcode，E,N,Z “，顺序为“点名，编码，y，x，h”；然后保存到自己的路径，然后打开看看，扩展名改为.dat即可。
所保存格式要和cass坐标文件格式一样：
坐标数据文件是CASS最基础的数据文件，扩展名是“DAT”，无论是从电子手簿传输到计算机还是用电子平板在野外直接记录数据，都生成一个坐标数据文件，其格式为：
1点点名，1点编码，1点Y（东）坐标，1点X（北）坐标，1点高程
…
N点点名，N点编码，N点Y（东）坐标，N点X（北）坐标，N点高程
说明：
①文件内每一行代表一个点；
②每个点Y（东）坐标、X（北）坐标、高程的单位均是“米”；
③编码内不能含有逗号，即使编码为空，其后的逗号也不能
省略。
④所有的逗号不能在全角方式下输入。
