球阀型号说明

球阀型号说明
28″(DN700)
14500
19300
29500
36000
32″(DN800)
21000
26900
39000
60000
36″(DN900)
28000
40000
51000
75000
40″(DN1000)
35000
45000
71000
105000
注:本力矩只是作为用户选型时参考,选用驱动装置力矩值应为操作力矩的1.1-1.3倍。
手动(省略)
3-蜗轮传动
6-气动
9-电动
7-液动
8-气、液联动
1-内螺纹
2-外螺纹
4-法兰
6-焊接连接
7-对夹连接
8-卡箍
9-卡套
1-浮动直通式
4-浮动L形三通
5-浮动T形三通
6-固定四通
7-固定直通
8-固定三通
F-氟塑料
H-合金钢
Y-硬质合金
E-增加聚四氟乙烯
D-中温碳纤维
N-尼龙
PPL-对位聚苯
2″(DN50)
20
30
70
200
3″(DN80)
80
150
250
450
4″(DN100)
150
300
400
600
5″(DN125)
200
500
650
930
6″(DN150)
400
700
860
1150
8″(DN200)
640
940
1300
1750
10″(DN250)
1100
1600
2300
3000

阀门型号编制方法(全)

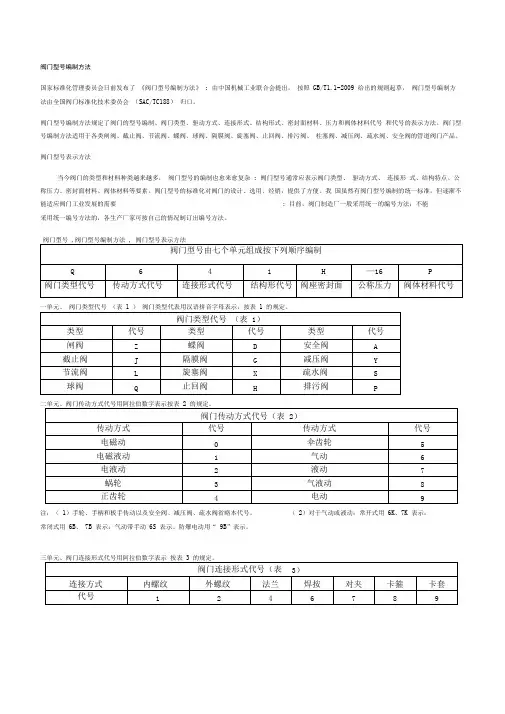

阀门型号编制方法(全)

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》; 由中国机械工业联合会提出,按照GB/T1.1-2009 给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要; 目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型代号(表1 )阀门类型代表用汉语拼音字母表示,按表1 的规定。

注:(1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。

(2)对于气动或液动:常开式用6K、7K 表示:常闭式用6B、7B 表示:气动带手动6S 表示。

防爆电动用“ 9B”表示。

五单元. 阀门阀座密封面材料代号用汉语拼音字母表示的规定。

按表14六单元阀门公称压力数值,PN1.6-25mpa ,磅级150LB-2500LB 、日级5K-63K按JB74-1994 “管路附件公称压力,试验压力和工作压力”的规定。

用于电站工业的阀门,当介质最高温度超过JB74-1994 第5530 ℃时按条的规定,标注工作压力。

七单元.阀门阀体材料代号用汉语拼音表示按表15 的规定。

阀门材料性能:除了上述选型单元外,还需公称通径:DN :用于管道系统元件的字母和数字组合的尺寸标识。

阀门型号编制(表示方法)阀门型号含义

阀门型号编制(表示方法)阀门型号含义

•阀门型号编制(表示方法),阀门型号含义
发布日期:2015-11-18
阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-200 9给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销,提供了方便。

我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型(代号):
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式(代号):
阀门传动方式代号(表)
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号(表)
闸阀结构形式代号(表)。

阀门型号编制方法

阀门型号编制方法

适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀及柱塞阀的型号编制。

1、阀门的型号编制方法1)阀门的型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力及阀体材料七部分组成。

2)编制的顺序如下:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

2、阀门类型代号1)阀门类型代号用汉语拼音字母表示,具体规定见表1.表1 阀门类型代号2)当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,具体规定见表2.表2 具有其他功能作用或带有其他特异结构的阀门表示代号*低温型指允许使用温度低于-46℃的阀门3、驱动方式代号1)驱动方式代号用阿拉伯数字表示,具体规定见表3.表3 阀门驱动方式代号*代号1、代号2及代号8是用在阀门启闭时,需有两种动力源同时对阀门进行操作。

2)安全阀、减压阀、疏水阀及手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。

3)对于气动或液动机构操作的阀门:常开式用6K、7K表示,常闭式用6B、7B表示。

4)防爆电动装置的阀门用9B表示。

4.连接形式代号1)连接形式代号用阿拉伯数字表示,具体规定见表4。

表4 阀门连接端连接形式代号2)各种连接形式的具体结构、采用标准或方式(如法兰面形式及密封方式、焊接形式、螺纹形式及标准等),不在连接代号后加符号表示,应在产品的图样、说明书或订货合同等文件中予以详细说明。

5.阀门结构形式代号阀门结构形式用阿拉伯数字表示,具体规定见表5~表15。

表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表7 球阀结构形式代号表8 蝶阀结构形式代号表9 隔膜阀结构形式代号表10 旋塞阀结构形式代号表11 止回阀结构形式代号表12 安全阀结构形式代号表13 减压阀结构形式代号表14 蒸汽疏水阀结构形式代号表15 排污阀结构形式代号6.密封面或衬里材料代号1)除隔膜阀外,当密封副的密封面材料不同时,以硬度低的材料表示。

阀门型号编制组合排列形式

阀门型号编制组合排列形式

阀门型号编制组合排列形式
类型代号用汉语拼音字母表示如下表
各类阀门型号含义
各类阀门结构形式
其它
电动阀:“B”为防爆电动装置。

“Y”“S”为未注代号的均为普通型电动装置。

阀门型号:首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰,螺栓、螺母。

“G”表示联合设计的截止、节流阀。

“C”表示CVA标准。

“S”表示地下水门。

“W”高中压表示波纹管阀;“W”低压表示卧式安装。

“HD”表示止回蝶阀;“GD”表示高真空截止阀。

“D”表示低温阀。

材质:1)C
4 C
6
表示耐浓硝酸的新钢种。

2)TI表示耐剧腐蚀的工业钝钛。

3)N表示铝铌铜氮钢。

4)RL表示超低碳的不锈钢。

阀门型号编制方法

阀门型号编制方法

阀门型号编制方法JB308—75《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、底阀、安全阀、疏水阀、减压阀等。

JB4018—85《电装阀门型号编制方法》除适用于上述阀门外,还适用于锅炉给水分配阀、调节阀、水位计和平衡容器等。

这两个标准基本上是相同的,只是JB4018—85《电装阀门型号编制方法》中阀门类型和结构形式的内容有所增加。

一、阀门型号的组成阀门型号的组成由七个单元顺序组成,见表1-8。

表1-8阀门型号的组成2.类型代号用汉语拼音字母表示,表1注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3.传动方式代号用阿拉伯数字表示,表2注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。

(2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示,防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4.连接形式代号用阿拉伯数字代号表示。

表35.结构形式代号用阿拉伯数字表示,表4例如:Z941T-16 表示电动闸阀;明杆法兰连接,铜合金密封面,公称压力1.6MPa,灰铸铁(Z 省略)阀体材质 表5例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀;法兰连接,直通式,合金钢密封面,公称压力2.5MPa,WCB (铸钢)阀体材质表6例如:Q641F-40P 表示气动球阀;法兰连接,直通式,氟塑料密封面,公称压力4.0MPa,1Cr18Ni9Ti (不锈钢,相当于304)阀体材质表7注:垂直板三杆式用I s表示例如:D371X-10Q 表示蜗轮传动蝶阀;对夹连接,垂直板式,橡胶密封面,公称压力1.0MPa,球墨铸铁阀体材质表8表9二、阀门类型和结构形式的代号阀门类型代号用汉语拼音字母表示,阀门结构形式代号用阿拉伯数字表示,见表1—9注:1.杠杆式安全阀在类型代号前加“G”汉语拼音字母。

球阀型号说明

球阀型号说明

球阀型号说明球阀选型时,需关注其通径/耐压及使用的温度环境/介质等。

下表为主要型号参数:Q 9 4 7 F —64 C 球阀代号驱动方式代号连接形式代号结构形式代号密封面材料代号公称压力值阀体材料代号Q-球阀GQ-轨道球阀WQ-无摩擦高温高压球阀PQ-偏心球阀QV-V型球阀BQ-保温球阀MQ-整体式球阀UQ-上装式球阀手动(省略)3-蜗轮传动6-气动9-电动7-液动8-气、液联动1-内螺纹2-外螺纹4-法兰6-焊接连接7-对夹连接8-卡箍9-卡套1-浮动直通式4-浮动L形三通5-浮动T形三通6-固定四通7-固定直通8- 固定三通F-氟塑料H-合金钢Y-硬质合金E-增加聚四氟乙烯D-中温碳纤维N-尼龙PPL-对位聚苯M-耐磨碳纤维G-高温耐磨碳纤维S-柔性石墨1、用MPa的10倍值表示2、用磅级表示3、用K级表示C-碳钢P:1Cr18Ni9TiR:1Cr18Ni12Mo2TiS:抗硫材料球阀力矩值参考表(单位N.m)1.6MPa,150Lb2.5-4.0MPa,300Lb 6.3MPa,400Lb 10.0MPa,600Lb2″(DN50)20 30 70 200 3″(DN80)80 150 250 4504″(DN100)150 300 400 6005″(DN125)200 500 650 9306″(DN150)400 700 860 11508″(DN200)640 940 1300 175010″(DN250)1100 1600 2300 300012″(DN300)1750 2500 3800 475014″(DN350)2600 3600 5500 690016″(DN400)3900 5250 7500 970018″(DN450)6200 7150 10000 12600 20″(DN500)7500 8800 12000 1550024″(DN600)10500 13200 18500 24500 28″(DN700)14500 19300 29500 36000 32″(DN800)21000 26900 39000 60000 36″(DN900)28000 40000 51000 75000 40″(DN1000)35000 45000 71000 105000注:本力矩只是作为用户选型时参考,选用驱动装置力矩值应为操作力矩的1.1-1.3倍。

阀门的编制方法

阀门的编制方法

阀门的编制方法B308-75<阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。

它包括阀门的型号编制和阀门的命名。

1.阀门的型号编制阀门型号由7个单元组成,其含义如下所示.1)类型代号:类型代号用汉语拼音字母表示,如表1—39所示。

2)传动方式代号:传动方式代号,按表l—40的规定,用阿拉伯数字表示。

3)连接形式代号:阀门的连接形式代号,按表1—41的规定。

用阿拉伯数字表示。

4)结构形式代号:阀fl的结构形式代号用阿拉伯数字表示。

闸阀结构形式代号按表1-42的规定:截止阀、柱塞阀和节流阀结构形式代号按表1~43的规定;球阀结构形式代号按表1-44的规定;蝶阀结构形式代号按表1-45的规定;隔膜阀结构形式代号按表1-46的规定;旋塞阀结构行式代号按表1-47的规定;止回阀结构形式代号按表1-48的规定;安全阀结构形式代号按表1-49的规定;减压阀结构形式代号按表1-50的规定;蒸汽疏水阀结构形式代号按表1-51的规定;排污阀结构形式代号按表1-52的规定。

表1-39阀门的类型代号注。

低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,抗硫的阈门,在类型代号前分别加汉语拼音字母D、B、W和K。

表1-40阀门的传动方式代号注:1.手轮、手柄和扳手传动的,以及安全阀、减压阀、蒸汽疏水阀可省略本代号。

2.对于气动或液动,常开式用6K、7K表示,常闭式用68、78表示;气动带手动,用6s表示;防爆电动,用98表示;蜗杆-T型螺母,用3T表示。

3.代号2及代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。

表1-41阀门的连接形式代号注:焊接包括对焊和承插焊。

表1-42闸阀结构形式代号表1-43截止阀、柱塞阀和节流阀结构形式代号表1-44球阀结构形式代号表1-45蝶阀结构形式代号表1-46隔膜阀结构形式代号表1-47旋塞阀结构形式代号表1-48止回阀结构形式代号表1-49安全阀结构形式代号表1-50减压阀结构形式代号表1-51蒸汽疏水阀结构形式代号表1-52排污阀结构形式代号5)阀座密封面或衬里材料代号:阌座密封面或衬里材料代号用汉语拼音字母表示,按表1—53的规定。
