热压罐介绍

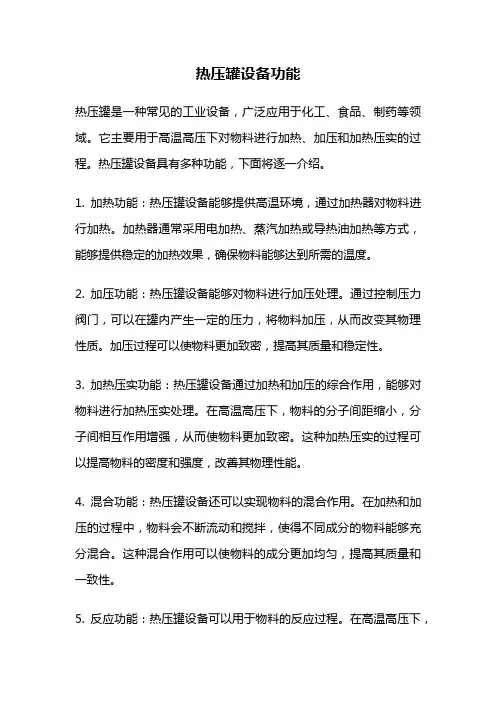

热压罐设备功能
热压罐设备功能热压罐是一种常见的工业设备，广泛应用于化工、食品、制药等领域。
它主要用于高温高压下对物料进行加热、加压和加热压实的过程。
热压罐设备具有多种功能，下面将逐一介绍。
1. 加热功能：热压罐设备能够提供高温环境，通过加热器对物料进行加热。
加热器通常采用电加热、蒸汽加热或导热油加热等方式，能够提供稳定的加热效果，确保物料能够达到所需的温度。
2. 加压功能：热压罐设备能够对物料进行加压处理。
通过控制压力阀门，可以在罐内产生一定的压力，将物料加压，从而改变其物理性质。
加压过程可以使物料更加致密，提高其质量和稳定性。
3. 加热压实功能：热压罐设备通过加热和加压的综合作用，能够对物料进行加热压实处理。
在高温高压下，物料的分子间距缩小，分子间相互作用增强，从而使物料更加致密。
这种加热压实的过程可以提高物料的密度和强度，改善其物理性能。
4. 混合功能：热压罐设备还可以实现物料的混合作用。
在加热和加压的过程中，物料会不断流动和搅拌，使得不同成分的物料能够充分混合。
这种混合作用可以使物料的成分更加均匀，提高其质量和一致性。
5. 反应功能：热压罐设备可以用于物料的反应过程。
在高温高压下，物料的反应速度通常会增加，反应效果更好。
热压罐设备提供了一个适宜的反应环境，能够加速物料的反应速度，提高反应的转化率和产率。
6. 干燥功能：热压罐设备可以进行物料的干燥处理。
在高温高压下，物料表面的水分可以蒸发，从而使物料更加干燥。
这种干燥作用可以提高物料的质量和保存性能。
7. 热压模具功能：热压罐设备通常配备有可更换的热压模具。
不同形状和尺寸的模具可以满足不同物料的加工需求。
通过更换模具，可以实现对物料的多样化加工，提高加工的灵活性和效率。
8. 安全保护功能：热压罐设备配备有多种安全保护装置。
例如，过压保护装置可以防止罐内压力超过安全范围；温度保护装置可以防止罐内温度过高；压力释放装置可以在需要时释放罐内压力等。
这些安全保护装置能够有效保障设备和操作人员的安全。

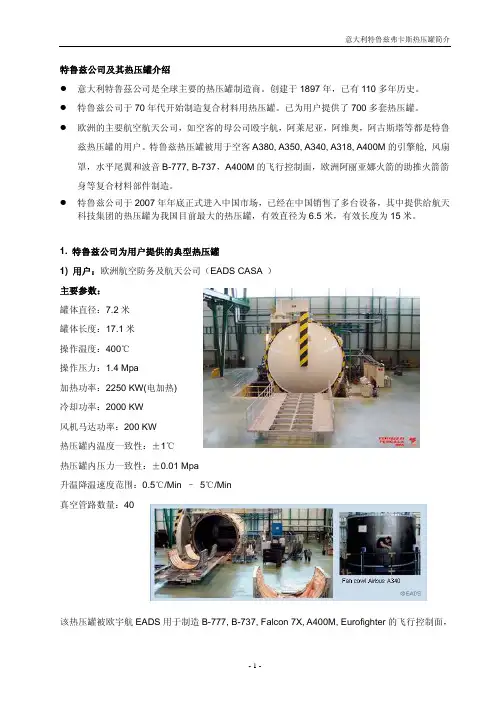

特鲁兹公司及其热压罐介绍
特鲁兹公司及其热压罐介绍●意大利特鲁茲公司是全球主要的热压罐制造商。
创建于1897年，已有110多年历史。
●特鲁兹公司于70年代开始制造复合材料用热压罐。
已为用户提供了700多套热压罐。
●欧洲的主要航空航天公司，如空客的母公司殴宇航，阿莱尼亚，阿维奥，阿古斯塔等都是特鲁兹热压罐的用户。
特鲁兹热压罐被用于空客A380, A350, A340, A318, A400M的引擎舱, 风扇罩，水平尾翼和波音B-777, B-737，A400M的飞行控制面，欧洲阿丽亚娜火箭的助推火箭箭身等复合材料部件制造。
●特鲁兹公司于2007年年底正式进入中国市场，已经在中国销售了多台设备，其中提供给航天科技集团的热压罐为我国目前最大的热压罐，有效直径为6.5米，有效长度为15米。
1. 特鲁兹公司为用户提供的典型热压罐1) 用户：欧洲航空防务及航天公司（EADS CASA ）主要参数：罐体直径：7.2米罐体长度：17.1米操作温度：400℃操作压力：1.4 Mpa加热功率：2250 KW(电加热)冷却功率：2000 KW风机马达功率：200 KW热压罐内温度一致性：±1℃热压罐内压力一致性：±0.01 Mpa升温降温速度范围：0.5℃/Min –5℃/Min真空管路数量：40该热压罐被欧宇航EADS用于制造B-777, B-737, Falcon 7X, A400M, Eurofighter的飞行控制面，A400M, Falcon 7X的水平尾翼，A340-500/600, A380, A318的风扇罩，引擎舱等。
该热压罐于2001年提供用户使用。
至今未出现过任何问题，用户非常满意2) 用户：艾维欧航宇公司（AVIO AEROSPACE）主要参数：罐体直径：5米罐体长度：14米操作温度：175℃操作压力：1.1Mpa加热功率：1600 KW（蒸汽加热）冷却功率：2300 KW风机马达功率：170 KW热压罐内温度一致性：±1℃热压罐内压力一致性：±0.01 Mpa升温降温速度范围：0.5℃/Min –5℃/Min真空管路数量：40该热压罐被艾维欧航宇公司AVIO用于制造阿丽亚娜火箭的助推火箭。
复合材料固化成型设备——热压罐系统简析
《装备维修技术》2021年第2期—379—复合材料固化成型设备——热压罐系统简析白银涛（西省西安市西安爱生技术集团公司，陕西 西安 710065）1.概述热压罐系统是高性能复合材料构件胶接、固化成型的重要工艺设备。
它是由罐体系统、压力系统、真空系统、加热系统、鼓风系统、冷却系统及控制系统组成的高压容器，用压缩空气加压，用电加热器加温，热空气在密闭压力容器强制循环，能够给制件提供一定的固化压力和温度。
目前，应用最广泛的树脂基复合材料固化成型过程中需要控制的主要工艺参数有温度、压力、真空三项，因此热压罐性能的高低取决于对这三项指标的控制水平。
热压罐对压力、温度控制要求较高，压力涉及到高压容器的密闭性及压力误差，温度涉及到对升温及降温速率的控制，热压罐温度场均匀性的要求。
这些要求直接影响树脂的固化，进而影响产品的力学性能。
然而，固化是热固性树脂基复合材料制造过程中一个关键环节。
加压点合适与否直接影响复合材料制品的性能，而适宜加压的温度范围很窄，因此对固化设备—热压罐温度场的均匀性要求很高。
2.热压罐系统控制原理热压罐系统属于高智能设备，它使用现场总线技术构建的自动化系统，通过现场总线通讯接口，现场的I/O 信号，传感器及变送器的设备可以直接连接到现场总线上，现场总线控制系统通过一根总线电缆传递所有数据信号。
现场控制器（即PLC 或智能仪表）以PLC 为核心，有效地提高了产品的工艺精度。
现场控制器既能独立运行，又能集散系统中接受上位机的统一控制的原理，利用数字通信技术将上位机与现场控制器连为一体，最后达到操作人员通过控制上位机对热压罐整个工艺流程进行直观的控制。
为了保证罐温控制的最佳性能，循环风机采用变频调速控制与罐内压力传感器组成闭环节能控制系统，且所有罐门动作均可自动/手动。
为了满足高性能热压罐的技术指标，采用PLC 与计算机技术控制结合，所有制件任意温度可控，每一路真空可控，时适压力可控。
所以，热压罐设备自动化控制系统主要由温度控制系统、压力控制系统、真空控制系统以及传统控制系统组成。

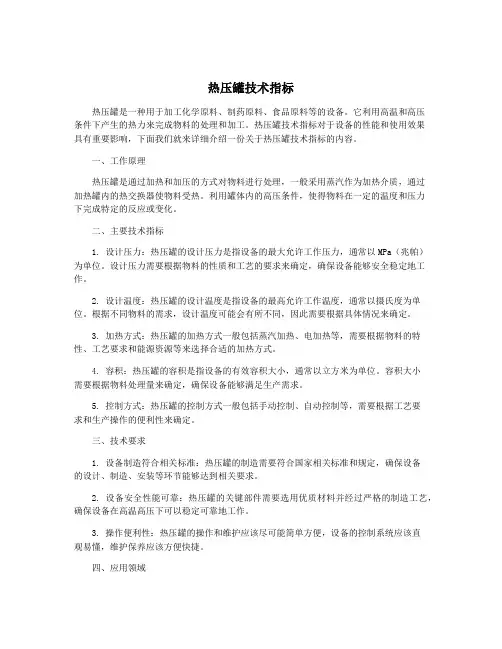

热压罐技术指标
热压罐技术指标热压罐是一种用于加工化学原料、制药原料、食品原料等的设备。
它利用高温和高压条件下产生的热力来完成物料的处理和加工。
热压罐技术指标对于设备的性能和使用效果具有重要影响，下面我们就来详细介绍一份关于热压罐技术指标的内容。
一、工作原理热压罐是通过加热和加压的方式对物料进行处理，一般采用蒸汽作为加热介质，通过加热罐内的热交换器使物料受热。
利用罐体内的高压条件，使得物料在一定的温度和压力下完成特定的反应或变化。
二、主要技术指标1. 设计压力：热压罐的设计压力是指设备的最大允许工作压力，通常以MPa（兆帕）为单位。
设计压力需要根据物料的性质和工艺的要求来确定，确保设备能够安全稳定地工作。
2. 设计温度：热压罐的设计温度是指设备的最高允许工作温度，通常以摄氏度为单位。
根据不同物料的需求，设计温度可能会有所不同，因此需要根据具体情况来确定。
3. 加热方式：热压罐的加热方式一般包括蒸汽加热、电加热等，需要根据物料的特性、工艺要求和能源资源等来选择合适的加热方式。
4. 容积：热压罐的容积是指设备的有效容积大小，通常以立方米为单位。
容积大小需要根据物料处理量来确定，确保设备能够满足生产需求。
5. 控制方式：热压罐的控制方式一般包括手动控制、自动控制等，需要根据工艺要求和生产操作的便利性来确定。
三、技术要求1. 设备制造符合相关标准：热压罐的制造需要符合国家相关标准和规定，确保设备的设计、制造、安装等环节能够达到相关要求。
2. 设备安全性能可靠：热压罐的关键部件需要选用优质材料并经过严格的制造工艺，确保设备在高温高压下可以稳定可靠地工作。
3. 操作便利性：热压罐的操作和维护应该尽可能简单方便，设备的控制系统应该直观易懂，维护保养应该方便快捷。
四、应用领域热压罐广泛应用于化工、制药、食品等领域，主要用于高温高压条件下的物料加工和处理。
在化工领域，热压罐常用于催化剂的活化和再生、液相合成反应等过程；在制药领域，热压罐常用于药物合成反应、溶剂回收等过程；在食品领域，热压罐常用于高温短时间杀菌、果汁浓缩等过程。
复合材料热压罐技术原理
复合材料热压罐技术原理
复合材料热压罐技术是一种先进的复合材料成型工艺，主要应用于航空、航天、电子、兵器等领域。
该技术通过真空袋封装和热压罐设备，实现复合材料制件的均匀温度和压力分布，从而制备出表面质量和内部质量高、形状复杂、面积巨大的复合材料制件。
其技术原理如下：
1. 预浸料准备：预浸料是将增强纤维（如碳纤维、玻璃纤维等）与树脂基体（如环氧树脂、酚醛树脂等）混合后，经过一定的工艺处理制成的。
预浸料的质量直接影响到最终复合材料制件的质量。
2. 铺层设计：根据复合材料制件的结构和性能要求，设计合适的铺层顺序和厚度。
铺层设计对于制件的强度、刚度和疲劳性能等具有重要影响。
3. 真空袋封装：将预浸料按照设计的铺层顺序铺设在模具上，然后用真空袋将其密封。
真空袋可以有效地防止空气和水蒸气进入复合材料制件，确保制件的密实性和均匀性。
4. 热压罐设备升温、加压：将封装好的模具放置在热压罐中，热压罐设备会按照设定的升温速率对模具进行加热，同时施加压力。
这样可以使预浸料中的树脂基体发生固化反应，形成复合材料制件。
5. 保温、降温：在达到一定的温度和压力后，保持一段时间以使树脂充分固化。
随后，热压罐设备会按照设定的降温速率将模具冷却至室温。
6. 卸压、脱模：待模具冷却至室温后，卸除压力，然后脱模得
到复合材料制件。
总之，复合材料热压罐技术原理主要是通过控制温度、压力和时间等参数，实现树脂基体的固化反应，从而制备出具有高性能的复合材料制件。
热压罐工作原理
热压罐工作原理
热压罐是一种非常重要的高温高压设备，广泛应用于化工、食品、医
药等行业中。
它可以在高温高压的环境下对物质进行处理，从而实现
很多重要的化学、生物学等过程。
那么，热压罐的工作原理是什么呢？下面就让我们来分步骤地阐述一下。
第一步：放入物质并加压
热压罐的工作原理非常简单，首先就是把需要处理的物质放入罐子中。
这个物质可以是液体、气体、固体等等，不同的物质需要的温度和压
力是不同的。
接下来，就需要在罐子里加压了。
加压可以使用液态或
气态的压力介质，例如水、油、氮气等等，我们把介质灌入罐内使其
达到设定的压力，从而形成高压高温的环境。
第二步：加热至设定温度
高温也是热压罐的一个重要标志，我们需要通过加热来提高容器内部
的温度。
加热可以用电器、燃料或者其他加热方式来完成，正常情况下，我们会将容器的温度升高至需要的温度，经过某一段时间的等待
和处理，使物质在高温高压环境下进行化学反应，达成理想的结果。
第三步：恢复常温常压
这一步是普通反应与热压反应的分水岭，是恢复压力和温度的过程，
最终将物质推出容器。
在这个过程中，我们需要将容器内部的温度降
下来，并将介质排出，最终使容器压力下降到大气压力范围内，这就
完成了整个高温高压环境下的处理过程。
总之，热压罐的工作原理就是通过高温高压的环境，使物质能够在充
分反应的同时，达到预期的效果。
热压罐不仅在化工、食品、医药等
行业中有着重要的应用，同时也具有潜在的应用价值，可以用来研究各种新材料、新化合物等等。
热压罐工作流程
热压罐工作流程
热压罐是一种高压、高温的设备，主要用于制备高性能陶瓷、复合材料、金属材料等。
下面将详细介绍热压罐的工作流程。
1.材料准备
热压罐的制备过程首先需要准备原材料。
原材料的选择和处理对于制备出优质材料至关重要。
一般来说，原材料需要经过筛分、磨粉、混合和干燥等一系列步骤，以确保其粒度均匀、杂质少、含水率低等特性。
2.模具设计与加工
模具是热压罐中的重要组成部分，其设计和加工质量直接关系到所制备材料的质量和性能。
模具的设计需要考虑到所制备材料的形状和尺寸等因素，并采用高精度加工工艺进行加工，以确保其精度和表面光洁度。
3.装料和封装
在热压罐中装料需要注意均匀分布和填充度的控制，以确保所制备材料的均一性和密实度。
同时，还需注意装料时的安全问题，如避免装料过程中气体泄漏导致爆炸等危险。
4.热压
热压是热压罐中的核心工艺，其目的是通过高压、高温作用下的热变形和化学反应，使原材料发生物理和化学变化，从而得到所需的材料性能。
在热压过程中，需要控制压力、温度和压缩速率等参数，以保证制备出优质的材料。
5.冷却和卸料
在完成热压后，需要进行冷却处理，以使材料逐渐降温并固化，从而得到所需的材料性能。
卸料时需要注意安全操作，以免对人员和设备造成伤害。
总体来说，热压罐的工作流程包括材料准备、模具设计和加工、装料和封装、热压、冷却和卸料等多个环节。
这些环节的每一步都需要严格控制和操作，以确保制备出优质的材料。
复合材料热压罐
复合材料热压罐复合材料热压罐是一种用于生产复合材料制品的设备，其工作原理是将预先制备好的复合材料放入模具中，然后通过加热和压力的作用，使复合材料在模具内部得到成型。
复合材料热压罐在现代工业生产中发挥着重要的作用，广泛应用于航空航天、汽车制造、建筑材料等领域。
首先，复合材料热压罐的工作原理是基于热压成型技术的。
热压成型是一种将树脂基复合材料与增强材料（如玻璃纤维、碳纤维等）经过预先加热后放入模具中，在高温和高压的环境下进行成型的工艺。
这种工艺可以使复合材料在较短的时间内得到成型，具有成型周期短、成型质量高、生产效率高等特点。
其次，复合材料热压罐的结构主要包括模具、加热系统、压力系统等部分。
模具是用于成型复合材料制品外形的部件，其结构和尺寸直接影响着成型制品的质量和形状。
加热系统主要是通过加热元件对模具内的复合材料进行加热，使其软化并充分流动，以便于成型。
压力系统则是通过液压或气动装置对模具内的复合材料进行加压，保证成型时的压力和形状稳定。
再次，复合材料热压罐的应用领域非常广泛。
在航空航天领域，复合材料热压罐被广泛应用于飞机结构件、航天器外壳等部件的制造；在汽车制造领域，复合材料热压罐则被用于汽车车身、发动机罩等部件的生产；在建筑材料领域，复合材料热压罐也被应用于生产各种复合材料板材、管材等制品。
最后，随着现代工业技术的不断发展，复合材料热压罐的技术也在不断创新和改进。
例如，一些新型的复合材料热压罐采用了智能控制系统，可以实现自动化生产，提高了生产效率和产品质量；另外，一些复合材料热压罐还采用了节能环保的加热系统，减少了能源消耗和环境污染。
总之，复合材料热压罐作为一种重要的生产设备，在现代工业生产中发挥着不可替代的作用。
随着技术的不断进步，相信复合材料热压罐的应用领域将会更加广泛，生产效率和产品质量也会得到进一步提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热压罐介绍
目录
热压罐概述 (2)
热压罐性能 (2)
控制系统的优越性 (3)
安全可靠性 (3)
提供多种选择性 (4)
主要技术参数 (4)
热压罐用途 (4)
热压罐工艺成型典型产品 (5)
热压罐概述
热压罐主要用于金属/非金属胶接结构件和树脂基高强度玻璃纤维、碳纤维、硼纤维、芳纶纤维和环氧树脂复合材料热压固化成型关键设备。
该设备可在对复合材料产品抽真空的情况下，实现加温、加压固化成型。
热压罐是聚合物基复合材料构件制品成型的关键工艺设备。
热压罐成型工艺是将复合材料毛坯、蜂窝夹心结构或胶接结构用真空袋密封在模具上，置于热压罐中，在真空（或非真空）的状态下，经过升温、加压、保温（中温或高温）保压、降温卸压过程，使其成为所需要形状和质量状态制品的成型工艺方法。
热压罐成型工艺是广泛应用的复合材料结构、蜂窝夹心结构及金属或复合材料胶接结构的主要成型方法之一。
材料成型时，利用热压罐提供的均匀温度和压力环境实现固化，所以可得到表面与内部质量较高，结构复杂，面积巨大的符合材料制作。
复合材料基体树脂的固化，除了与树脂分子结构有关，还与其它组分（固化剂，交联促进剂等）有关。
外界条件--温度、压力和时间因素对固化起着重要作用，通常称这三个因素为主要工艺参数，一切热压罐成型工艺方法都要根据基体树脂的分子结构变化规律确定其相应的工艺参数，热压罐必须具备实现控制这些工艺参数的功能。
热压罐性能
我公司生产的热压罐温度、压力、真空的控制均满足符合波音BAC5621“K”、D6-56273“B”、D6-49327“E”和AMS2750“D”工艺标准、
我公司生产的热压罐可达到真空袋内工件、模具与罐内空气温度的统一性，有效控制工件不同位置的温差，工作温差能够控制在±0.5℃
控制系统的优越性
1、操作简单：一键式自动化工艺过程控制（可实现无人值守）。
2、系统控制可靠性：采用高品质、高性能控制元件（确保控制系统运行可靠性）。
3、先进的固化控制理念：单台设备及多台设备控制（实现系统冗余及DCS集散控制）。
4、大数据采集：实现数据采集、储存、打印、综合报告。
5、自动质量分析：拥有流体力学软件、可帮助用户进行仿真分析。
6、多种语言操作界面：允许随时切换界面语言。
7、系统可扩展性：方便用户未来发展、资源整合利用
安全可靠性
1、热压罐设有安全阀，在热压罐正常工作压力下，保持密封状态，当罐内压力超过安
全阀开启压力时，自动打开将气体排出，压力降到规定值时，自动关闭，保持正常
工作，以此保护罐体的安全。
2、热压罐的压力采用自动控制，当罐内压力达到设定值时，重启调节阀自动关闭；超
过一定值时，排气调节阀自动打开排气，至设定压力值。
3、热压罐设置有超压、超温声光报警
4、安全装置的设置，在开门之间进行罐内压力的零压检查，以防余压伤人。
5、装置采用电器连锁，防止误操作。
6、安全功能：罐门的旋关与余压报警联锁；罐门的旋开/关与安全连接装置联锁；罐门
开关与罐门旋开联锁；罐门旋关与加压联锁；风机运行与冷却水/风机温度开关联锁；
加压控制与罐门密封圈充气联锁；加热与风机联锁等。
即使发生错误操作。
这些互
锁功能会自动保护。
提供多种选择性
1、科研实用型热压罐
2、民用生产型热压罐
3、军工生产型热压罐
主要技术参数
项目名称使用参数
有效直径（mm）600-6000
有效高度（mm）800-30000
最高工作压力（MPa）0.2-10
最高工作温度（℃）100-500
控温精度（℃）±0.5-±3.0
罐内温度均匀度（℃） 1.0-3.0
压力控制精度（℃）±0.01
真空极限度（℃）≤2Pa
热压罐用途
热压罐广泛应用于航天、电子、兵器、交通、体育装备和新型能源等高技术领域。
我公
司研制的热压罐具有温度和压力控制精度高、结构安全可靠、系统稳定性好、能耗低、操作和维护简单等优点。
实现了模块化和系列化，可满足不同领域、不同工艺和不同规格的需求。
热压罐工艺成型典型产品
飞机结构符合材料（如机翼和尾翼）、卫星与运载火箭结构件（太阳能电池基板、夹层结构板、卫星接口支架、火箭整流罩）、汽车（引擎盖、尾翼）、运动器材（如网球拍、滑雪板等）、医疗器材（如假肢、CT板等）。
