CAD快捷键命令大全(表格)
CAD快捷键命令大全(最全)
CAD快捷键命令大全(最全) CAD快捷键命令大全(最全)在CAD软件中，使用快捷键可以提高工作效率，加快设计速度。
下面是CAD常见的快捷键命令大全，供大家参考。
1. 基本操作- 新建图纸：CTRL+N- 打开图纸：CTRL+O- 保存图纸：CTRL+S- 另存为：CTRL+SHIFT+S- 关闭图纸：CTRL+W- 退出CAD：EXIT- 撤销：CTRL+Z- 重做：CTRL+Y- 剪切：CTRL+X- 复制：CTRL+C- 粘贴：CTRL+V- 删除：DELETE- 选择：CTRL+A- 选择对象：SPACE 2. 绘图命令- 直线：L- 多段线：P- 圆：C- 矩形：REC- 椭圆：ELLIPSE- 弧线：ARC- 多边形：POLYGON - 标准块创建：INSERT - 复制：COPY- 镜像：MIRROR- 移动：MOVE- 旋转：ROTATE- 缩放：SCALE- 长度计算：DIST- 角度计算：ANGLE3. 修改命令- 标注：DIM- 复制对象属性：MATCHPROP - 单位设置：UNITS- 图层管理：LAYER- 原点设置：PUCINSBASE- 删除重复对象：OVERKILL- 清除未使用的块定义：PURGE - 线型管理：LINETYPE- 样式管理：STYLE4. 三维操作命令- 绘制立方体：BOX- 绘制圆柱体：CYLINDER- 绘制圆锥体：CONE- 绘制球体：SPHERE- 绘制管道：PIPE- 旋转立方体体：3DROTATE- 三维缩放：3DSCALE- 三维移动：3DMOVE- 三维镜像：3DMIRROR5. 控制命令- 运行脚本文件：SCRIPT- 动态输入：DYNMODE- 画布背景色：BKGCOLOR- 透明度设置：TRANSPARENCY- 线宽设置：LWEIGH6. 布局命令- 创建布局：LAYOUT- 管理布局：PAGESETUP- 打印设置：PLOT- 打印预览：PUBLISH除了以上列举的常用快捷键命令，CAD还有很多其他功能丰富的命令可供使用。

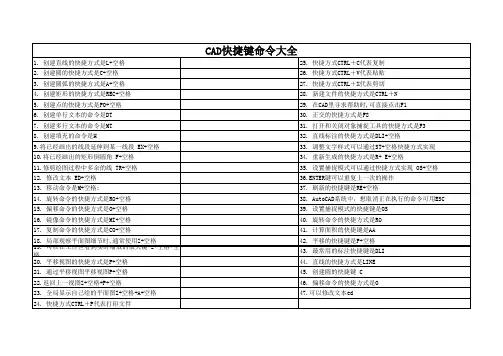

CAD快捷键命令大全(可打印)
Ctrl+M: 打开选项对话框 Ctrl+0: 清除屏幕 Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器 Ctrl+3: 打开工具选项板 Ctrl+6: 打开数据库连接 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追 踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做 Ctrl+z：取消上一个操作 L=直线； PL=多段线； U回车=Ctrl+z=后退； D=修改，调整； REC=矩形； C=圆； TR=修剪； O=偏移； XL=放射线； X=分解； CO=复制； M=移动； MI=镜像； EL=椭圆； BR=打断；
el : 椭圆
ex : 延伸
he : 填充修改
hi(ctrl+z): 重新生成
me : 定距等分 结合pdmode 调整模型,参数66或67
Байду номын сангаас
ma : 属性匹配/格式刷
mi : 镜像
ml : 双线
mo : 特性 mt : 文字格式
pl : 多段线
re : 重新生成
ro : 旋转 rr : 渲染
sc : 比例缩放
COL, *COLOR（设置颜色） LA, *LAYER（图层操作） LT, *LINETYPE（线形） LTS, *LTSCALE（线形比例） LW, *LWEIGHT （线宽） UN, *UNITS（图形单位） ATT, *ATTDEF（属性定义） ATE, *ATTEDIT（编辑属性） BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐） EXIT, *QUIT（退出） EXP, *EXPORT（输出其它格式文件） IMP, *IMPORT（输入文件） OP,PR *OPTIONS（自定义CAD设置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉栅格） DS, *DSETTINGS（设置极轴追踪） OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览） TO, *TOOLBAR（工具栏） V, *VIEW（命名视图） AA, *AREA（面积） DI, *DIST（距离） LI, *LIST（显示图形数据信息） 2、绘图命令： PO, *POINT（点） L, *LINE（直线） XL, *XLINE（射线）
CAD快捷键命令整理表格版
修订云线 样条曲线 椭圆 椭圆弧 插入块
创建块
点
revclo ud
用于作强调区域划分等用途，一般不经常用到。
SPL
用来创立形状不规则的曲线。
EL
用来创建椭圆。
EL-a
用来创建椭圆弧。
插入块时，在对话框的浏览栏中显示了本文件内的块，
I
如果有很多用不到的块，可以执行 PU 清楚命令清楚它，
之后就不会显示了。
B或W
B 用于在本文件内创建图块，W 用于创建外部块文件。 CAD2006 创建之后的块双击可直接进行编辑，块编辑器 的操作空间和模型空间一样，但默认是谈黄色的背景颜 色，可以通过选项来修改成习惯的颜色。
用于填充、等分线等作用，如果执行命令看不见，可以 PO
执行格式菜单下的点样式，加大点大小百分比。
角度标注
DAN
标注两线之间的夹角。
快速标注
QDIM
选择标注点可以一次性生成这些点之间的标注尺寸，很 快捷，使用率很高。
基线标注
DBA
使用基线标注时，需要先创建一个线性标注。
连续标注
DCO
使用连续标注时，需要先创建一个线性标注。
快速引线
LE
qleaper （LE）直线引线，leader （可创建曲线引线）。
图案填充
H
渐变色
GD
面域
REG
表格
TB
多行文字
MT
修改工具
删除
E
图案填充命令给出了建筑方面的大多数图例图案，但实 际上，随着如今对制图美观度的提高，需要更多的图例， 可以下载其它图例补充。对于一些复杂区域的填充，最 好先用 PL 线或者 BO 命令创建边界再选取边界进行填 充，会节省机器分析填充区域边界时间，如果填充区域 里有文字，可以同边框一起选取文字，文字就不会被填 充，而且文字周围还会留出一条空隙。CAD2006 支持填 充修剪功能。 二维制图用到渐变色这个命令很少，而三维制图绝大多 用 3Dmax 等软件，所以这个命令基本荒废了。 是带物理性质的闭合区域，多用于三维操作，在二维当 中，用于计算面积。 这个功能但操作起来并不是很方便，建议先用 Eecel 编 辑表格然后复制，再执行 CAD 编辑菜单的选择性粘贴， 选择 CAD 图元，实现表格转换。 多行文字用于编辑较多的文字，目前的 2006 版以模范 了 Word 的许多样式，操作方便了许多。

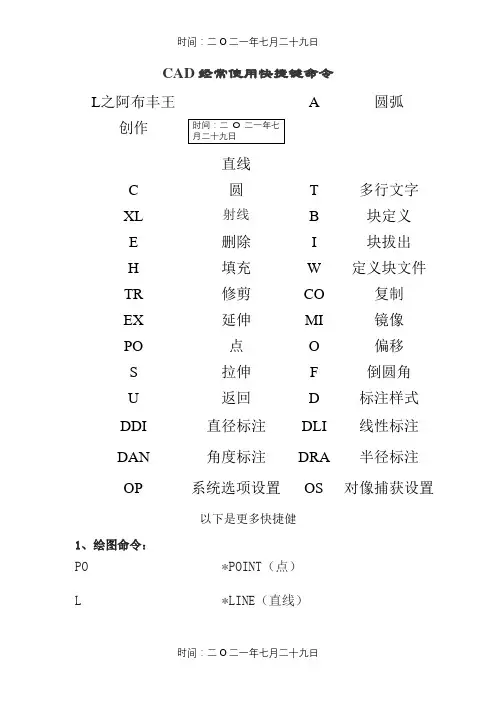

CAD快捷键命令表(打印版)最全最实用
CAD 经常使用快捷键命令以下是更多快捷健1、绘图命令：PO *POINT （点） L*LINE （直线）L 之阿布丰王创作直线A 圆弧C 圆T 多行文字 XL 射线B 块定义 E 删除 I 块拔出 H 填充 W 定义块文件TR 修剪 CO 复制 EX 延伸 MI 镜像 PO 点 O 偏移 S 拉伸 F 倒圆角 U 返回 D 标注样式 DDI 直径标注 DLI 线性标注 DAN 角度标注 DRA 半径标注 OP系统选项设置OS对像捕获设置XL *XLINE（射线）PL *PLINE（多段线）ML *MLINE（多线）SPL *SPLINE（样条曲线）POL *POLYGON（正多边形）REC *RECTANGLE（矩形）C *CIRCLE(圆)A *ARC(圆弧)DO *DONUT（圆环）EL *ELLIPSE（椭圆）REG *REGION（面域）MT *MTEXT（多行文本）T *MTEXT（多行文本）B *BLOCK（块定义）I *INSERT（拔出块）W *WBLOCK（定义块文件）DIV *DIVIDE（等分）ME *MEASURE(定距等分)H *BHATCH（填充）2、修改命令：CO *COPY（复制）MI *MIRROR（镜像）AR *ARRAY（阵列）O *OFFSET（偏移）RO *ROTATE（旋转）M *MOVE（移动）E DEL键 *ERASE（删除）X *EXPLODE（分解）TR *TRIM（修剪）EX *EXTEND（延伸）S *STRETCH（拉伸）LEN *LENGTHEN（直线拉长）SC *SCALE（比例缩放）BR *BREAK（打断）CHA *CHAMFER(倒角)F *FILLET（倒圆角）PE *PEDIT（多段线编辑）ED *DDEDIT（修改文本）3、视窗缩放：P *PAN（平移）Z＋空格＋空格*实时缩放Z *局部放大Z+P *返回上一视图Z＋E 显示全图Z+W 显示窗选部分4、尺寸标注：DLI *DIMLINEAR（直线标注）DAL *DIMALIGNED（对齐标注）DRA *DIMRADIUS（半径标注）DDI *DIMDIAMETER（直径标注）DAN *DIMANGULAR（角度标注）DCE *DIMCENTER（中心标注）DOR *DIMORDINATE（点标注）LE *QLEADER（快速引出标注）DBA *DIMBASELINE（基线标注）DCO *DIMCONTINUE（连续标注）D *DIMSTYLE（标注样式）DED *DIMEDIT（编辑标注）DOV *DIMOVERRIDE(替换标注系统变量) DAR (弧度标注，CAD2006)DJO （折弯标注，CAD2006）5、对象特性ADC *ADCENTER（设计中心“Ctrl＋2”）CH MO *PROPERTIES(修改特性“Ctrl＋1”) MA *MATCHPROP（属性匹配）ST *STYLE（文字样式）COL *COLOR（设置颜色）LA *LAYER（图层操纵）LT *LINETYPE（线形）LTS *LTSCALE（线形比例）LW *LWEIGHT （线宽）UN *UNITS（图形单位）ATT *ATTDEF（属性定义）ATE *ATTEDIT（编辑属性）BO *BOUNDARY（鸿沟创建，包含创建闭合多段线和面域）AL *ALIGN（对齐）EXIT *QUIT（退出）EXP *EXPORT（输出其它格式文件）IMP *IMPORT（输入文件）OP PR *OPTIONS（自定义CAD设置）PRINT *PLOT（打印）PU *PURGE（清除垃圾）RE *REDRAW（重新生成）REN *RENAME（重命名）SN *SNAP（捕获栅格）DS *DSETTINGS（设置极轴追踪）OS *OSNAP（设置捕获模式）PRE *PREVIEW（打印预览）TO *TOOLBAR（工具栏）V *VIEW（命名视图）AA *AREA（面积）DI *DIST（距离）LI *LIST（显示图形数据信息）（二）经常使用CTRL快捷键【CTRL】＋1 *PROPERTIES (修改特性)【CTRL】＋2 *ADCENTER （设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保管文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕获）【CTRL】＋F *OSNAP（对象捕获）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）经常使用功能键【F1】 *HELP（帮忙）【F2】 *（文本窗口）【F3】*OSNAP（对象捕获）【F7】 *GRIP（栅格）【F8】正交。
CAD快捷键大全(免费下载)
CAD快捷键大全常用CAD快捷键汇总AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。
AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。
在CAD软件操作中，为使用者方便，于在Windows中工作时一样，利用CAD快捷键代替鼠标。
利用键盘快捷键发出命令，完成绘图，修改，保存等操作。
这些命令键就是CAD快捷键。
现在就来看看AutoCAD快捷键：一、CAD快捷键：常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制二、CAD快捷键：常用CTRL快捷键Ctrl+B: 栅格捕捉模式控制(F9)dra:半径标注ddi:直径标注dal:对齐标注dan:角度标注Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作三、CAD快捷键：字母快捷键AA: 测量区域和周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell)SC: 缩放比例(scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器E: 删除F: 倒圆角G: 对相组合H: 填充I: 插入S: 拉伸T: 文本输入W: 定义块并保存到硬盘中L: 直线M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放四、CAD快捷键：其它组合快捷键显示降级适配（开关）【O】适应透视图格点【Shift】+【Ctrl】+【A】排列【Alt】+【A】角度捕捉(开关) 【A】动画模式(开关) 【N】改变到后视图【K】背景锁定(开关) 【Alt】+【Ctrl】+【B】前一时间单位【.】下一时间单位【,】改变到上（Top）视图【T】改变到底(Bottom)视图【B】改变到相机(Camera)视图【C】改变到前（Front）视图【F】改变到等大的用户(User)视图【U】改变到右(Right)视图【R】改变到透视（Perspective）图【P】循环改变选择方式【Ctrl】+【F】默认灯光(开关) 【Ctrl】+【L】删除物体【DEL】当前视图暂时失效【D】是否显示几何体内框(开关) 【Ctrl】+【E】显示第一个工具条【Alt】+【1】专家模式�全屏(开关) 【Ctrl】+【X】暂存(Hold)场景【Alt】+【Ctrl】+【H】取回(Fetch)场景【Alt】+【Ctrl】+【F】冻结所选物体【6】跳到最后一帧【END】跳到第一帧【HOME】显示/隐藏相机（Cameras）【Shift】+【C】显示/隐藏几何体(Geometry) 【Shift】+【O】显示/隐藏网格(Grids) 【G】显示/隐藏帮助(Helpers)物体【Shift】+【H】显示/隐藏光源(Lights) 【Shift】+【L】显示/隐藏粒子系统(Particle Systems) 【Shift】+【P】显示/隐藏空间扭曲(Space Warps)物体【Shift】+【W】锁定用户界面(开关) 【Alt】+【0】匹配到相机(Camera)视图【Ctrl】+【C】材质(Material)编辑器【M】最大化当前视图(开关) 【W】脚本编辑器【F11】新的场景【Ctrl】+【N】法线(Normal)对齐【Alt】+【N】向下轻推网格小键盘【-】向上轻推网格小键盘【+】NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】NURBS调整方格1 【Ctrl】+【1】NURBS调整方格2 【Ctrl】+【2】NURBS调整方格3 【Ctrl】+【3】偏移捕捉【Alt】+【Ctrl】+【空格】打开一个MAX文件【Ctrl】+【O】平移视图【Ctrl】+【P】交互式平移视图【I】放置高光(Highlight) 【Ctrl】+【H】播放/停止动画【/】快速(Quick)渲染【Shift】+【Q】回到上一场景*作【Ctrl】+【A】回到上一视图*作【Shift】+【A】撤消场景*作【Ctrl】+【Z】撤消视图*作【Shift】+【Z】刷新所有视图【1】用前一次的参数进行渲染【Shift】+【E】或【F9】渲染配置【Shift】+【R】或【F10】在xy/yz/zx锁定中循环改变【F8】约束到X轴【F5】约束到Y轴【F6】约束到Z轴【F7】旋转(Rotate)视图模式【Ctrl】+【R】或【V】保存(Save)文件【Ctrl】+【S】透明显示所选物体(开关) 【Alt】+【X】选择父物体【PageUp】选择子物体【PageDown】根据名称选择物体【H】选择锁定(开关) 【空格】减淡所选物体的面(开关) 【F2】显示所有视图网格(Grids)(开关) 【Shift】+【G】显示/隐藏命令面板【3】显示/隐藏浮动工具条【4】显示最后一次渲染的图画【Ctrl】+【I】显示/隐藏主要工具栏【Alt】+【6】显示/隐藏安全框【Shift】+【F】*显示/隐藏所选物体的支架【J】显示/隐藏工具条【Y】/【2】百分比(Percent)捕捉(开关) 【Shift】+【Ctrl】+【P】打开/关闭捕捉(Snap) 【S】循环通过捕捉点【Alt】+【空格】声音(开关) 【\】间隔放置物体【Shift】+【I】改变到光线视图【Shift】+【4】循环改变子物体层级【Ins】子物体选择(开关) 【Ctrl】+【B】帖图材质(Texture)修正【Ctrl】+【T】加大动态坐标【+】减小动态坐标【-】激活动态坐标(开关) 【X】精确输入转变量【F12】全部解冻【7】根据名字显示隐藏的物体【5】刷新背景图像(Background) 【Alt】+【Shift】+【Ctrl】+【B】显示几何体外框(开关) 【F4】视图背景(Background) 【Alt】+【B】用方框(Box)快显几何体(开关) 【Shift】+【B】打开虚拟现实数字键盘【1】虚拟视图向下移动数字键盘【2】虚拟视图向左移动数字键盘【4】虚拟视图向右移动数字键盘【6】虚拟视图向中移动数字键盘【8】虚拟视图放大数字键盘【7】虚拟视图缩小数字键盘【9】实色显示场景中的几何体(开关) 【F3】全部视图显示所有物体【Shift】+【Ctrl】+【Z】*视窗缩放到选择物体范围（Extents）【E】缩放范围【Alt】+【Ctrl】+【Z】视窗放大两倍【Shift】+数字键盘【+】放大镜工具【Z】视窗缩小两倍【Shift】+数字键盘【-】根据框选进行放大【Ctrl】+【w】视窗交互式放大【[】视窗交互式缩小【]】轨迹视图加入(Add)关键帧【A】前一时间单位【<】下一时间单位【>】编辑(Edit)关键帧模式【E】编辑区域模式【F3】编辑时间模式【F2】展开对象（Object）切换【O】展开轨迹（Track）切换【T】函数(Function)曲线模式【F5】或【F】锁定所选物体【空格】向上移动高亮显示【↓】向下移动高亮显示【↑】向左轻移关键帧【←】向右轻移关键帧【→】位置区域模式【F4】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】用前一次的配置进行渲染【F9】渲染配置【F10】向下收拢【Ctrl】+【↓】向上收拢【Ctrl】+【↑】材质编辑器用前一次的配置进行渲染【F9】渲染配置【F10】撤消场景*作【Ctrl】+【Z】示意(Schematic)视图下一时间单位【>】前一时间单位【<】回到上一场景*作【Ctrl】+【A】撤消场景*作【Ctrl】+【Z】Active Shade绘制(Draw)区域【D】渲染(Render) 【R】锁定工具栏(泊坞窗) 【空格】视频编辑加入过滤器(Filter)项目【Ctrl】+【F】加入输入(Input)项目【Ctrl】+【I】加入图层(Layer)项目【Ctrl】+【L】加入输出(Output)项目【Ctrl】+【O】加入(Add)新的项目【Ctrl】+【A】加入场景(Scene)事件【Ctrl】+【s】编辑(Edit)当前事件【Ctrl】+【E】执行(Run)序列【Ctrl】+【R】新(New)的序列【Ctrl】+【N】撤消场景*作【Ctrl】+【Z】NURBS编辑CV 约束法线(Normal)移动【Alt】+【N】CV 约束到U向移动【Alt】+【U】CV 约束到V向移动【Alt】+【V】显示曲线(Curves) 【Shift】+【Ctrl】+【C】显示控制点(Dependents) 【Ctrl】+【D】显示格子(Lattices) 【Ctrl】+【L】NURBS面显示方式切换【Alt】+【L】显示表面(Surfaces) 【Shift】+【Ctrl】+【s】显示工具箱(Toolbox) 【Ctrl】+【T】显示表面整齐(Trims) 【Shift】+【Ctrl】+【T】根据名字选择本物体的子层级【Ctrl】+【H】锁定2D 所选物体【空格】选择U向的下一点【Ctrl】+【→】选择V向的下一点【Ctrl】+【↑】选择U向的前一点【Ctrl】+【←】选择V向的前一点【Ctrl】+【↓】根据名字选择子物体【H】柔软所选物体【Ctrl】+【s】转换到Curve CV 层级【Alt】+【Shift】+【Z】转换到Curve 层级【Alt】+【Shift】+【C】转换到Imports 层级【Alt】+【Shift】+【I】转换到Point 层级【Alt】+【Shift】+【P】转换到Surface CV 层级【Alt】+【Shift】+【V】转换到Surface 层级【Alt】+【Shift】+【S】转换到上一层级【Alt】+【Shift】+【T】转换降级【Ctrl】+【X】FFD转换到控制点(Control Point)层级【Alt】+【Shift】+【C】到格点(Lattice)层级【Alt】+【Shift】+【L】到设置体积(Volume)层级【Alt】+【Shift】+【S】转换到上层级【Alt】+【Shift】+【T】打开的UVW贴图进入编辑(Edit)UVW模式【Ctrl】+【E】调用*.uvw文件【Alt】+【Shift】+【Ctrl】+【L】保存UVW为*.uvw格式的文件【Alt】+【Shift】+【Ctrl】+【S】打断(Break)选择点【Ctrl】+【B】分离(Detach)边界点【Ctrl】+【D】过滤选择面【Ctrl】+【空格】水平翻转【Alt】+【Shift】+【Ctrl】+【B】垂直(Vertical)翻转【Alt】+【Shift】+【Ctrl】+【V】冻结(Freeze)所选材质点【Ctrl】+【F】隐藏(Hide)所选材质点【Ctrl】+【H】全部解冻(unFreeze) 【Alt】+【F】全部取消隐藏(unHide) 【Alt】+【H】从堆栈中获取面选集【Alt】+【Shift】+【Ctrl】+【F】从面获取选集【Alt】+【Shift】+【Ctrl】+【V】锁定所选顶点【空格】水平镜象【Alt】+【Shift】+【Ctrl】+【N】垂直镜象【Alt】+【Shift】+【Ctrl】+【M】水平移动【Alt】+【Shift】+【Ctrl】+【J】垂直移动【Alt】+【Shift】+【Ctrl】+【K】平移视图【Ctrl】+【P】象素捕捉【S】平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】水平缩放【Alt】+【Shift】+【Ctrl】+【I】垂直缩放【Alt】+【Shift】+【Ctrl】+【O】移动材质点【Q】旋转材质点【W】等比例缩放材质点【E】焊接(Weld)所选的材质点【Alt】+【Ctrl】+【W】焊接(Weld)到目标材质点【Ctrl】+【W】Unwrap的选项(Options) 【Ctrl】+【O】更新贴图(Map) 【Alt】+【Shift】+【Ctrl】+【M】将Unwrap视图扩展到全部显示【Alt】+【Ctrl】+【Z】框选放大Unwrap视图【Ctrl】+【Z】将Unwrap视图扩展到所选材质点的大小【Alt】+【Shift】+【Ctrl】+【Z】缩放到Gizmo大小【Shift】+【空格】缩放(Zoom)工具【Z】反应堆(Reactor)建立(Create)反应(Reaction) 【Alt】+【Ctrl】+【C】删除(Delete)反应(Reaction) 【Alt】+【Ctrl】+【D】编辑状态(State)切换【Alt】+【Ctrl】+【s】设置最大影响(Influence) 【Ctrl】+【I】设置最小影响(Influence) 【Alt】+【I】设置影响值(Value) 【Alt】+【Ctrl】+【V】ActiveShade (Scanline)初始化【P】更新【U】宏编辑器累积计数器【Q】。

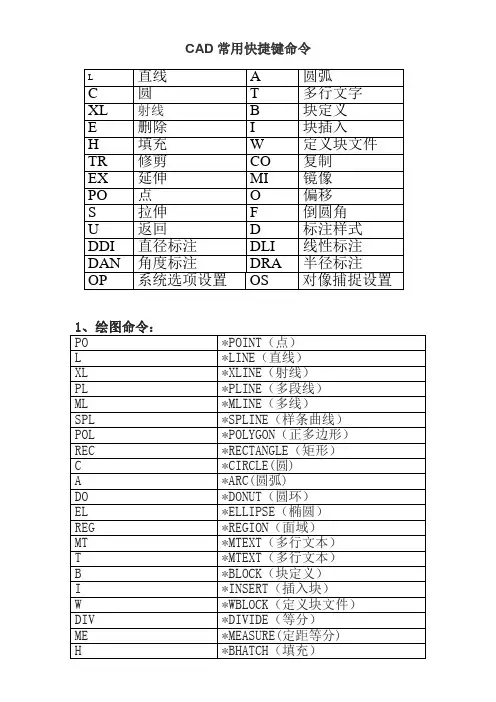

(完整版)CAD快捷键命令表
*ROTATE（旋转）
M
*MOVE（移动）
E
DEL键 *ERASE（删除）
X
*EXPLODE（分解）
*TRIM（修剪）
EX
*EXTEND（延伸）
S
*STRETCH（拉伸）
LEN
*LENGTHEN（直线拉长）
SC
*SCALE（比例缩放）
BR
*BREAK（打断）
CHA
*CHAMFER(倒角)
F
*FILLET（倒圆角）
(修改特性)
【CTRL】＋2 *ADCENTER
（设计中心）
【CTRL】＋O
*OPEN（打开文件）
【CTRL】＋N、M
*NEW（新建文件）
【CTRL】＋P
*PRINT（打印文件）
【CTRL】＋S
*SAVE（保存文件）
【CTRL】＋Z
*UNDO（放弃）
【CTRL】＋X
*CUTCLIP（剪切）
【CTRL】＋C
XL
*XLINE（射线）
PL
*PLINE（多段线）
ML
*MLINE（多线）
SPL
*SPLINE（样条曲线）
POL
*POLYGON（正多边形）
REC
*RECTANGLE（矩形）
C
*CIRCLE(圆)
A
*ARC(圆弧)
DO
*DONUT（圆环）
EL
*ELLIPSE（椭圆）
REG
*REGION（面域）
MT
*MTEXT（多行文本）
L
直线
A
圆弧
C
圆
T
多行文字
XL
射线
CAD快捷键命令大全(最全)
Ctrl+A: 全部选择 Ctrl+B: 栅格捕捉模式控制(F9) Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接
dli : 直线标注 POL=多边形； LEN=拉长； S=拉伸； 从右向左 ME=等分； E=删除； E回车ALL回车=全部删除； AR=阵列； RO=旋转； SC=比例缩放； END=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点； TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； NOD=节点； F=圆角； CHA=倒角； ST=文字样式； DT=单行文字； T=多行文字； ED=编辑文字； A=弧； H =填充； HE=编辑填充；
DIV, *DIVIDE（等分几段） me : 定距 等分 结合pdmode 调整模型,参数66或67
AR, *ARRAY（阵列） AL对齐 PL多段 线,XL射线,ML双线,EL椭圆,REC矩形,POL 正多边形,
ST, *STYLE（文字样式） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） H, *BHATCH（填充） 3、修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE（删除） X, *EXPLODE（分解） TR, *TRIM（修剪） TB插入表格 SC, *SCALE（比例缩放） BR, *BREAK（打断） CHA, *CHAMFER(倒角) F, *FILLET（倒圆角） PE, *PEDIT（多段线编辑）
cad快捷键命令大全
cad快捷键命令大全在CAD软件中，使用快捷键可以有效地提高工作效率和操作速度。
快捷键是指一组按键组合，通过按下这些按键来执行特定的命令或操作。
对于初学者或者需要频繁使用CAD软件的人来说，掌握一些常用的CAD快捷键命令是非常必要的。
下面是一个CAD快捷键命令大全，希望对你有所帮助。
1. 窗口操作命令：- Ctrl+W：关闭当前窗口。
- Ctrl+Tab：切换到下一个窗口。
- Ctrl+Shift+Tab：切换到上一个窗口。
- Ctrl+Shift+T：重新打开关闭的窗口。
2. 文件操作命令：- Ctrl+N：新建一个文件。
- Ctrl+O：打开一个文件。
- Ctrl+S：保存当前文件。
- Ctrl+Shift+S：另存为。
- Ctrl+W：关闭当前文件。
- Ctrl+P：打印当前文件。
3. 编辑操作命令：- Ctrl+Z：撤销上一步操作。
- Ctrl+Y：重做上一步操作。
- Ctrl+X：剪切选择的对象。
- Ctrl+C：复制选择的对象。
- Ctrl+V：粘贴剪切或复制的对象。
- Ctrl+A：选择所有对象。
- Ctrl+Shift+A：取消选择所有对象。
4. 视图操作命令：- Ctrl+Z：撤销上一步操作。
- Ctrl+Y：重做上一步操作。
- Ctrl+X：剪切选择的对象。
- Ctrl+C：复制选择的对象。
- Ctrl+V：粘贴剪切或复制的对象。
- Ctrl+A：选择所有对象。
- Ctrl+Shift+A：取消选择所有对象。
5. 绘图操作命令：- L：画线。
- C：画圆。
- R：画矩形。
- A：画弧。
- E：椭圆。
- P：绘制多边形。
- S：创建并编辑平面。
6. 修改操作命令：- M：移动对象。
- R：复制对象。
- SC：缩放对象。
- RO：旋转对象。
- MI：镜像对象。
- E：编辑属性。
- BP：断点多行对象。
- J：调整对象。
7. 运算操作命令：- U：修建多段线。
- CH：更改对象属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 2
【CAD快捷键大全】 1、绘图命令 点 【Po】 直线 【L】 射线 【XL】 多段线 【PL】 多线 【ML】 样条曲线 【SPL】 正多边形 【POL】 矩形 【REC】 园 【C】 圆弧 【A】 圆环 【DO】 椭圆 【EL】 面域 【REG】 多行文本 【MT】 单行文本 【T】 块定义 【B】 插入块 【I】 定义块文件 【W】 等分 【DI】 定距等分 【ME】 填充 【H】 2、修改命令 复制 【CO】 镜像 【MI】 阵列 【AR】 偏移 【O】 旋转 【RO】 移动 【M】 删除 【E,DEL】 分解 【X】 修剪 【TR】 延伸 【EX】 拉伸 【S】 直线拉长 【LEN】 比例缩放 【SC】 打断 【BR】 倒角 【CHA】 倒圆角 【F】 多段线编辑 【PE】 修改文本 【ED】
3、视窗缩放：
平移 【H】
实时缩放 【Z】
局部放大 【D】
返回上一个视图 【X】
显示全图 【Q】
显示窗选部分 【F】
4、对象特性
设计中心“Ctrl＋2” 【ADC】
修改特性“Ctrl+1” 【CH】
属性匹配 【MA】
文字样式 【ST】
设置颜色 【COL】
图层操作 【LA】
线形 【LT】
线形比例 【LTS】
线宽 【LW】
图形单位 【UN】
属性定义 【ATT】
编辑属性 【ATE】
边界创建，包括创建闭合多段线和面域 【BO】
对齐 【AL】
退出 【EXIT】
输出其它格式文件 【EXP】
输入文件 【IMP】
自定义CAD设置 【OP】
打印 【PRINT】
清除垃圾 【PU】
重新生成 【RE】
重命名 【REN】
捕捉栅格 【SN】
设置极轴追踪 【DS】
设置捕捉模式 【OS】
打印预览 【PRE】
工具栏 【TO】
命名视图 【V】
面积 【AA】
距离 【DI】
显示图形数据 【LI】
2 / 2
5、尺寸标注
直线标注 【DLI】
对齐标注 【DAL】
半径标注 【DRA】
直径标注 【DDI】
角度标注 【DAN】
中心标注 【DCE】
点标注 【DOR】
快速引出标注 【LE】
基线标注 【DBA】
连续标注 【DCO】
标注样式 【D】
编辑标注 【DED】
替换标注系统变量 【DOV】
弧度标注 【DAR】
折弯标注 【DJO】
6、常用CTRL快捷键
修改特性 【Ctrl】+【1】
设计中心 【Ctrl】+【2】
打开文件 【Ctrl】+【0】
新建文件 【Ctrl】+【N】
打印文件 【Ctrl】+【P】
保存文件 【Ctrl】+【S】
放弃 【Ctrl】+【Z】
剪切 【Ctrl】+【X】
复制 【Ctrl】+【C】
粘贴 【Ctrl】+【V】
栅格捕捉 【Ctrl】+【B】
对象捕捉 【Ctrl】+【F】
栅格 【Ctrl】+【G】
正交 【Ctrl】+【L】
对象追踪 【Ctrl】+【W】
极轴 【Ctrl】+【U】
7、常用功能键
帮助 【F1】
文本窗口 【F2】
对象捕捉 【F3】
栅格 【F7】
正交 【F8】
