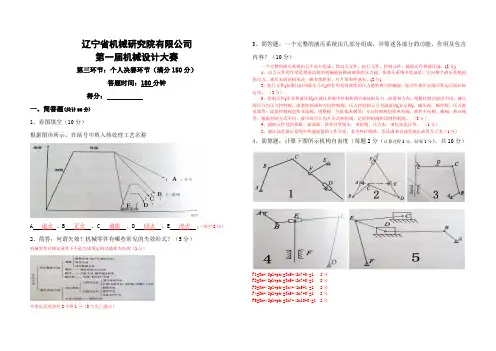

机械设计大赛考题及答案

辽宁省机械研究院有限公司第一届机械设计大赛第三环节:个人决赛环节(满分150分)答题时间:180分钟得分:一、简答题(共计50分)1、看图填空(10分)根据图形所示,在括号中填入热处理工艺名称A 退火。
B 正火。
C 调质。
D 回火。
E 淬火。
(每空2分)2、简答:何谓失效?机械零件有哪些常见的失效形式?(5分)机械零件在规定条件下不能完成规定的功能称为失效(1分)失效形式每答对2个得1分(8个以上满分)3、简答题:一个完整的液压系统由几部分组成,并简述各部分的功能、作用及包含内容?(10分)一个完整的液压系统由五个部分组成,即动力元件、执行元件、控制元件、辅助元件和液压油。
(2分)1、动力元件的作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
(2分)2、执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。
(2分)3、控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同,液压阀可分为压力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
(2分)4、辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
(1分)5、液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类(1分)4、简算题:计算下图所示机构自由度(每题2分(计算过程1分,结果1分),共10分)F1=3n-(2pl+ph)=3x5-(2x7+0)=1 2分F2=3n-(2pl+ph)=3x5-(2x7+0)=1 2分F3=3n-(2pl+ph)=3x4-(2x5+1)=1 2分F4=3n-(2pl+ph)=3x5-(2x7+0)=1 2分F5=3n-(2pl+ph)=3x7-(2x10+0)=1 2分5、简答:有两对标准直齿圆柱齿轮,第一对参数为:m=4,α=20°,z1=20,z2=40;第二对参数为:m=2,α=20°,z1=40,z2=80;其他条件完全一样,问哪对齿轮接触疲劳强度大?哪对齿轮的弯曲疲劳强度大?哪对齿轮更容易发生胶合?为什么?(6分)答:1)两对齿轮的分度圆半径一样大,又不存在变位齿轮,接触疲劳强度一样(2分)2)第二对齿轮的模数小,所以齿厚就比较薄,弯曲疲劳强度就低,因此第一对齿轮弯曲疲劳强度大(2分)3) 第二对齿轮齿高比较低,从而减少了齿顶和齿根处的相对滑动速度,从而也就减小了磨损,较小了胶合的可能。
(完整版)机械制图试题10套

(完整版)机械制图试题10套机械制图(⼀)⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是()A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是()A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4,并在对称中⼼线的两端画两条与其垂直的平⾏()A.粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向()投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图,错误的左视图是()垂线,CD是正平线b)AB是侧平线,BC是正平线,CD是⼀般位置直线c)AB是侧平线,BC是正平线,CD是正平线d)AB是正垂线,BC是铅垂线,CD是⼀般位置直线7、在下图中,选出正确的视图()。
⼆、多选题1.描深画图底稿的步骤,下列说法正确的是()A.先曲后直,保证连接圆滑B.先粗后细,保证图⾯清洁,提⾼画图效率C.先⽔平后垂、斜,以保证图⾯整洁D.圆弧半径先⼩后⼤,保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上,就必须把三个投影展开,展开⽅法是()A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为()A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性,下列说法正确的是()A.直线倾斜于投影⾯,投影变短线B.直线平⾏于投影⾯,投影现实长C.直线垂直于投影⾯,投影聚⼀点D. 直线平⾏于投影⾯,投影聚⼀点E. 直线垂直于投影⾯,投影现实长5.图框的格式有()A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出()⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性,下列说法正确的是()A.空间相平⾏的线段,在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段,其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段,按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段,也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时,不必沿轴向测量尺⼨三、判断题()1.圆柱的主视图和左视图都是⼀个长⽅形线框,其投影的含义相同。
大学机械制图试题及答案

大学机械制图试题及答案一、选择题(每题2分,共20分)1. 机械制图中,表示物体内部结构的视图是:A. 正视图B. 侧视图C. 俯视图D. 剖视图答案:D2. 标准零件的尺寸标注应使用:A. 基本尺寸B. 极限尺寸C. 公差D. 以上都是答案:D3. 在机械制图中,用于表示零件表面粗糙度的符号是:A. 箭头B. 圆圈C. 波浪线D. 斜线答案:C4. 机械制图中,用于表示零件在空间位置的线是:A. 虚线B. 点画线C. 细线D. 粗线答案:B5. 机械制图中,表示零件剖面线的线型是:A. 细实线B. 粗实线C. 虚线D. 点画线答案:C6. 机械制图中,表示零件对称性的符号是:A. 箭头B. 圆圈C. 波浪线D. 斜线答案:A7. 机械制图中,表示零件中心线的线型是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:A8. 在机械制图中,用于表示零件尺寸的单位通常是:A. 毫米B. 厘米C. 米D. 英寸答案:A9. 机械制图中,用于表示零件加工精度的参数是:A. 尺寸B. 公差C. 材料D. 表面粗糙度答案:B10. 在机械制图中,表示零件装配关系的线是:A. 粗实线B. 细实线C. 虚线D. 点画线答案:C二、填空题(每题2分,共20分)1. 机械制图中,表示零件剖面线的线型是______线。
答案:虚2. 机械制图中,表示零件对称性的符号是______。
答案:箭头3. 机械制图中,用于表示零件尺寸的单位通常是______。
答案:毫米4. 机械制图中,表示零件中心线的线型是______。
答案:粗实5. 机械制图中,用于表示零件加工精度的参数是______。
答案:公差6. 机械制图中,表示零件装配关系的线是______。
答案:虚7. 机械制图中,表示零件表面粗糙度的符号是______。
答案:波浪8. 机械制图中,用于表示零件内部结构的视图是______。
答案:剖视9. 机械制图中,表示零件在空间位置的线是______。
机械设计证书机械工程制图考试 选择题 63题

1. 在机械制图中,下列哪种线型用于表示不可见轮廓?A. 实线B. 虚线C. 点划线D. 双点划线2. 机械图样中的比例1:5表示什么?A. 图样上的尺寸是实际尺寸的1/5B. 实际尺寸是图样上尺寸的1/5C. 图样上的尺寸是实际尺寸的5倍D. 实际尺寸是图样上尺寸的5倍3. 在ISO标准中,M12x1.5表示什么?A. 直径12mm,螺距1.5mm的螺纹B. 直径12mm,螺距1.5mm的螺钉C. 直径12mm,长度1.5mm的螺栓D. 直径12mm,长度1.5mm的螺母4. 机械制图中,下列哪种视图最能清晰地表达零件的内部结构?A. 主视图B. 俯视图C. 侧视图D. 剖视图5. 在机械制图中,下列哪种符号表示沉孔?A. ⊕B. ⊗C. ⊘D. ⊙6. 机械制图中,下列哪种线型用于表示对称轴?A. 实线B. 虚线C. 点划线D. 双点划线7. 在机械制图中,下列哪种符号表示螺纹?A. MB. GC. RD. S8. 机械制图中,下列哪种视图最能清晰地表达零件的外形?A. 主视图B. 俯视图C. 侧视图9. 在机械制图中,下列哪种线型用于表示中心线?A. 实线B. 虚线C. 点划线D. 双点划线10. 机械制图中,下列哪种符号表示通孔?A. ⊕B. ⊗C. ⊘D. ⊙11. 在机械制图中,下列哪种线型用于表示切割平面?A. 实线B. 虚线C. 点划线D. 双点划线12. 机械制图中,下列哪种符号表示螺栓?A. MB. GC. RD. S13. 在机械制图中,下列哪种视图最能清晰地表达零件的尺寸?A. 主视图B. 俯视图C. 侧视图D. 剖视图14. 机械制图中,下列哪种线型用于表示轮廓线?A. 实线B. 虚线C. 点划线D. 双点划线15. 在机械制图中,下列哪种符号表示螺母?A. MB. GC. RD. S16. 机械制图中,下列哪种视图最能清晰地表达零件的装配关系?A. 主视图C. 侧视图D. 剖视图17. 在机械制图中,下列哪种线型用于表示隐藏线?A. 实线B. 虚线C. 点划线D. 双点划线18. 机械制图中,下列哪种符号表示螺钉?A. MB. GC. RD. S19. 在机械制图中,下列哪种视图最能清晰地表达零件的形状?A. 主视图B. 俯视图C. 侧视图D. 剖视图20. 机械制图中,下列哪种线型用于表示尺寸线?A. 实线B. 虚线C. 点划线D. 双点划线21. 在机械制图中,下列哪种符号表示螺纹孔?A. MB. GC. RD. S22. 机械制图中,下列哪种视图最能清晰地表达零件的加工要求?A. 主视图B. 俯视图C. 侧视图D. 剖视图23. 在机械制图中,下列哪种线型用于表示引出线?A. 实线B. 虚线C. 点划线D. 双点划线24. 机械制图中,下列哪种符号表示螺纹接头?A. MB. GC. RD. S25. 在机械制图中,下列哪种视图最能清晰地表达零件的材料?A. 主视图B. 俯视图C. 侧视图D. 剖视图26. 机械制图中,下列哪种线型用于表示边界线?A. 实线B. 虚线C. 点划线D. 双点划线27. 在机械制图中,下列哪种符号表示螺纹连接?A. MB. GC. RD. S28. 机械制图中,下列哪种视图最能清晰地表达零件的表面粗糙度?A. 主视图B. 俯视图C. 侧视图D. 剖视图29. 在机械制图中,下列哪种线型用于表示辅助线?A. 实线B. 虚线C. 点划线D. 双点划线30. 机械制图中,下列哪种符号表示螺纹套筒?A. MB. GC. RD. S31. 在机械制图中,下列哪种视图最能清晰地表达零件的公差?A. 主视图B. 俯视图C. 侧视图D. 剖视图32. 机械制图中,下列哪种线型用于表示构造线?A. 实线B. 虚线C. 点划线D. 双点划线33. 在机械制图中,下列哪种符号表示螺纹销?A. MB. GC. RD. S34. 机械制图中,下列哪种视图最能清晰地表达零件的装配顺序?A. 主视图B. 俯视图C. 侧视图D. 剖视图35. 在机械制图中,下列哪种线型用于表示参考线?A. 实线B. 虚线C. 点划线D. 双点划线36. 机械制图中,下列哪种符号表示螺纹环?A. MB. GC. RD. S37. 在机械制图中,下列哪种视图最能清晰地表达零件的装配方法?A. 主视图B. 俯视图C. 侧视图D. 剖视图38. 在机械制图中,下列哪种线型用于表示标注线?A. 实线B. 虚线C. 点划线D. 双点划线39. 机械制图中,下列哪种符号表示螺纹塞?A. MB. GC. RD. S40. 在机械制图中,下列哪种视图最能清晰地表达零件的装配精度?A. 主视图B. 俯视图C. 侧视图D. 剖视图41. 在机械制图中,下列哪种线型用于表示指引线?A. 实线B. 虚线C. 点划线D. 双点划线42. 机械制图中,下列哪种符号表示螺纹套?A. MB. GC. RD. S43. 在机械制图中,下列哪种视图最能清晰地表达零件的装配间隙?A. 主视图B. 俯视图C. 侧视图D. 剖视图44. 在机械制图中,下列哪种线型用于表示指示线?A. 实线B. 虚线C. 点划线D. 双点划线45. 机械制图中,下列哪种符号表示螺纹杆?A. MB. GC. RD. S46. 在机械制图中,下列哪种视图最能清晰地表达零件的装配力矩?A. 主视图B. 俯视图C. 侧视图D. 剖视图47. 在机械制图中,下列哪种线型用于表示标记线?A. 实线B. 虚线C. 点划线D. 双点划线48. 机械制图中,下列哪种符号表示螺纹接头?A. MB. GC. RD. S49. 在机械制图中,下列哪种视图最能清晰地表达零件的装配位置?A. 主视图B. 俯视图C. 侧视图D. 剖视图50. 在机械制图中,下列哪种线型用于表示标示线?A. 实线B. 虚线C. 点划线D. 双点划线51. 机械制图中,下列哪种符号表示螺纹套筒?A. MB. GC. RD. S52. 在机械制图中,下列哪种视图最能清晰地表达零件的装配方向?A. 主视图B. 俯视图C. 侧视图D. 剖视图53. 在机械制图中,下列哪种线型用于表示标定线?A. 实线B. 虚线C. 点划线D. 双点划线54. 机械制图中,下列哪种符号表示螺纹销?A. MB. GC. RD. S55. 在机械制图中,下列哪种视图最能清晰地表达零件的装配角度?A. 主视图B. 俯视图C. 侧视图D. 剖视图56. 在机械制图中,下列哪种线型用于表示标绘线?A. 实线B. 虚线C. 点划线D. 双点划线57. 机械制图中,下列哪种符号表示螺纹环?A. MB. GC. RD. S58. 在机械制图中,下列哪种视图最能清晰地表达零件的装配高度?A. 主视图B. 俯视图C. 侧视图D. 剖视图59. 在机械制图中,下列哪种线型用于表示标线?A. 实线B. 虚线C. 点划线D. 双点划线60. 机械制图中,下列哪种符号表示螺纹塞?A. MB. GC. RD. S61. 在机械制图中,下列哪种视图最能清晰地表达零件的装配宽度?A. 主视图B. 俯视图C. 侧视图D. 剖视图62. 在机械制图中,下列哪种线型用于表示标示线?A. 实线C. 点划线D. 双点划线63. 机械制图中,下列哪种符号表示螺纹杆?A. MB. GC. RD. S答案:1. B2. A3. A4. D5. B6. C7. A8. A9. C10. A11. D12. A13. A14. A15. D16. D17. B18. A19. A20. A21. A22. D23. B24. A25. D26. A27. A28. D29. B30. A31. D32. A33. A34. D35. B36. A37. D38. A40. D41. B42. A43. D44. A45. A46. D47. B48. A49. D50. A51. A52. D53. B54. A55. D56. A57. A58. D59. B60. A61. D62. A63. A。
机械制图试题(竞赛)

机械制图试题
制卷: 周四六审核: 制卷时间:
班级: 姓名: 学号:
题号一二三四五六七八九十总分得分
一、根据给出的尺寸,完成右图所示图形(10分)
二、.完成点A、B、C的三面投影,判断图中A、B、C三点的相对位置关系(10分)
三、.完成四边形的水平投影(10分)
四、补齐截断体的三面投影(10分)
五、根据轴侧图,补画三视图中所缺的线条(10分)
六、..补画第三视图(10分)
七、.根据轴侧图画三视图,尺寸在图上量取(10分)
八、根据三视图画轴侧图,尺寸在图上量取(10分)
九、.作相贯线的投影(10分)
十、补画第三视图(10分)
(注:文档可能无法思考全面,请浏览后下载,供参考。
可复制、编制,期待你的好评与关注!)。
(客观题)二维CAD机械设计预赛试题精选全文完整版

可编辑修改精选全文完整版第七届全国信息技术应用水平大赛预赛试题二维CAD机械设计一、单选题:(每小题1分)1.图样中的图框有内、外两框,外框表示图纸边界,用()绘制,其大小为幅面尺寸。
【答案】B【分数】1分【选项】A、粗实线B、细实线C、虚线D、点画线2.图样上标题栏的位置配置在图纸的()。
【答案】D【分数】1分【选项】A、左上方B、左下方C、右上角D、右下角3.国家技术制图基本要求规定,图样中汉字的高度h不应小于3.5mm,其字宽一般为()。
【答案】C【分数】1分【选项】A、1/3hB、hC、h/D、h24.国家技术制图基本要求规定,比例是指()之比。
【答案】A【分数】1分【选项】A、图样中机件要素的线性尺寸与实际机件的线性尺寸之比B、实际机件要素的线性尺寸与图样中机件的线性尺寸之比C、1:5D、2:15.根据基准作用的不同,一般将基准分为设计基准和()。
【答案】B【分数】1分【选项】A、测量基准B、工艺基准C、安装基准D、工序基准6.机件的真实大小应以图样上所标注的尺寸数值为依据,与图形的大小以及绘图的准确度()。
图样中的尺寸在没有特别说明的情况下,均以为()单位。
【答案】C【分数】1分【选项】A、无关;厘米B、有关;厘米C、无关;毫米D、有关;毫米7.机械制图国家标准规定汉字应该书写成()。
【答案】B【分数】1分【选项】A、草体B、长仿宋体C、楷体D、黑体8.平面与圆球面相交,其空间截交线是()。
【答案】A【分数】1分【选项】A、圆B、直线C、双曲线D、椭圆9.依据投影线之间的相互位置关系,分投影可为()和()两大类。
【答案】A【分数】1分【选项】A、中心投影法;平行投影法B、中心投影法;正投影法C、平行投影法;正投影法D、正投影法;斜投影法。
10.OX轴方向为物体的长度方向,表示()方位;OY轴方向为物体的宽度方向,表示()方位;OZ轴方向为物体的高度方向,表示()方位。
【答案】A【分数】1分【选项】A、左、右;前、后;上、下B、上、下;前、后;左、右C、左、右;上、下;前、后D、前、后;上、下;左、右10.从物体的前面向后看,在V面上得到的视图称为()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第六届甘肃省大学生“创新杯”计算机应用能力竞赛
“(项目05)机械设计制图”竞赛题目
重要说明:
1、竞赛用机均已安装硬盘保护卡,关机后除硬盘最后一个分区外,其它分区上用户数据将全部丢失。
因此,各参赛队应使用硬盘的最后一个分区作为工作区;
2、参赛队必须建立一个以“参赛证号”命名的文件夹,必须将竞赛题目所要求提交的文件保存在该文件夹中;
3、竞赛结束前将以“参赛证号”命名的文件夹上传至所抽取的FTP服务器账号中(该文件夹不得压缩);
注:未上传至所抽取的FTP服务器账号中或参赛队文件夹未以“参赛证号”命名视为无效。
4、同一参赛队队员之间信息共享可在参赛队抽取的FTP服务器账户下进行;
5、所上传提交的以“参赛证号”命名的文件夹中及题目答案中不得有学校、个人、参赛证号(包括文件夹)信息,否则将以零分计。
竞赛题目:
1、图1为虎钳零件图,采用图中绘图比例,抄画其全部内容,所有零件图放在一个文件中并合理布置,以“第1题.dwg(或.exb)”为文件名保存,要求零件图的对象能方便、高效地进行管理。
(22分)
2、由虎钳各零件图参照图2所示装配示意图拼画其装配图,并标注必要的尺寸,编注零件序号,绘制标题栏、明细栏及填写其中的内容,以“第2题.dwg(或.exb)”为文件名保存在选手文件夹中。
装配图必须由零件图装配完成,并有效利用AutoCAD软件本身提供的资源,图中给出的装配示意图仅供参考。
(18分)
3、创建虎钳中各零件的三维实体模型,并进行适当的润饰,模型中的普通螺纹孔按光孔处理。
以“零件序号+零件名.dwg(或.exb)”作为文件名保存。
(24分)
4、按照图2虎钳的装配示意图,将创建的零件实体装配成虎钳的装配体,赋予不同的材质渲染,以便能观察到内部零件。
以“第4题.dwg(或.exb)”为文件名保存。
(6分)
5、按照拆卸顺序生成三维爆炸图,并渲染。
以“第5题.dwg(或.exb)”为文件名保存。
(2分)
6、根据图3轴承座,用适当的表达方法绘制其零件工作图。
做到以下几点:
(1)图纸幅面:A3;
(2)比例:按照国家标准规定选用;
(3)图线:按照国家标准规定自定颜色、线型、线宽等特性;
(4)零件图必须完整、清晰、正确地表达零件各部分结构形状,布图均匀;
(5)尺寸标注要正确、完整、清晰、基本合理;
(6)尺寸公差、几何公差、表面结构标注要正确(注意几何公差标注要用最新国家标准GB/T1182-2008,表面结构的标注要用GB/T131-2006);
(7)标题栏内容齐全。
以“第6题.dwg(或.exb)”为文件名保存。
(14分)
7、根据图4装配图(源文件保存在“素材”文件夹中),设计零件1;并将其三维模型生成二维工程图(采用适当的表达方法),可不标注尺寸,标题栏按规定填写。
以“第7题.dwg(或.exb)”为文件名保存。
图形中三维模型和生成的二维零件图均需保留。
(14分)
图1虎钳零件图(a)
图1虎钳零件图(b)
图1虎钳零件图(c)
图1虎钳零件图(d)
图2虎钳装配示意图
图3轴承座
图4机械呼吸阀装配图。
