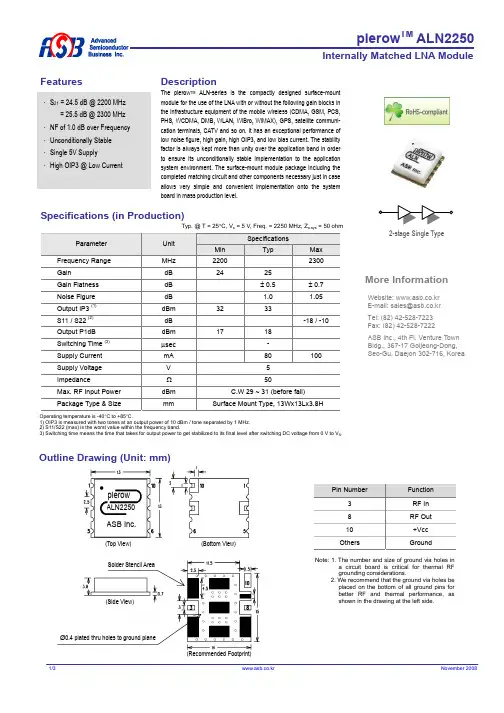

ALN2250中文资料
The plerow TM ALN-series is the compactly designed surface-mount module for the use of the LNA with or without the following gain blocks in the infrastructure equipment of the mobile wireless (CDMA, GSM, PCS, PHS, WCDMA, DMB, WLAN, WiBro, WiMAX), GPS, satellite communi-cation terminals, CATV and so on. It has an exceptional performance of low noise figure, high gain, high OIP3, and low bias current. The stability factor is always kept more than unity over the application band in order to ensure its unconditionally stable implementation to the application system environment. The surface-mount module package including the completed matching circuit and other components necessary just in case allows very simple and convenient implementation onto the system board in mass production level.SpecificationsParameter Unit Min Typ Max Frequency Range MHz 2200 2300 Gain dB 24 25Gain Flatness dB±0.5 ± 0.7Noise FiguredB 1.0 1.05 Output IP3 (1)dBm 32 33 S11 / S22 (2)dB-18 / -10Output P1dB dBm 17 18Switching Time (3)µsec - Supply Current mA80 100Supply Voltage V5ImpedanceΩ50Max. RF Input Power dBm C.W 29 ~ 31 (before fail)Package Type & SizemmSurface Mount Type, 13Wx13Lx3.8HOperating temperature is -40°C to +85°C.1) OIP3 is measured with two tones at an output power of 10 dBm / tone separated by 1 MHz. 2) S11/S22 (max) is the worst value within the frequency band.3) Switching time means the time that takes for output power to get stabilized to its final level after switching DC voltage from 0 V to V S .Pin NumberFunction3 RF In 8 RF Out 10 +Vcc Others GroundOutline Drawing (Unit: mm)· S 21 = 24.5 dB @ 2200 MHz= 25.5 dB @ 2300 MHz· NF of 1.0 dB over Frequency · Unconditionally Stable· Single 5V Supply· High OIP3 @ Low Current Note: 1. The number and size of ground via holes in a circuit board is critical for thermal RF grounding considerations.2. We recommend that the ground via holes be placed on the bottom of all ground pins for better RF and thermal performance, as shown in the drawing at the left side.ALN2250 ASB Inc.(Top View) (Bottom View)Solder Stencil Area0.4 plated thru holes to ground planeplerow(Side View)(Recommended Footprint)Website: www.asb.co.krE-mail: sales@asb.co.kr Tel: (82) 42-528-7223 Fax: (82) 42-528-7222ASB Inc., 4th Fl. Venture TownBldg., 367-17 Goijeong-Dong,Seo-Gu, Daejon 302-716, Korea More Information2-stage Single TypeSpecifications (in Production)Typ. @ T = 25°C, V s = 5 V, Freq. = 2250 MHz, Z o.sys = 50 ohmFeaturesDescriptionP1dB1) The tantal capacitor is optional and for bypassing the AC noise introduced from the DC supply.The capacitance value may be determined by customer’s DC supply status.2) So-called DC blocking capacitors are always necessarily placed at the input and output portfor allowing only the RF signal to pass and blocking the DC component in the signal. The DC blocking capacitors are included inside the LNA module. Therefore, C1 & C2 capacitors may not be necessary, but can be added just in case that the customer wants. The value of C1 & C2 is determined by considering the application frequency.Application Circuit Recommended Soldering Reflow ProcessEvaluation Board Layout+-ALNOUTINC1 C2TantalCapacitorV DC20~40 sec260°C200°C150°C60~180 secRamp-up (3˚C/sec)Ramp-down (6°C/sec)Size 25 x 25mmIN OUT+Vcc(for ALN Series – 13x13mm)。

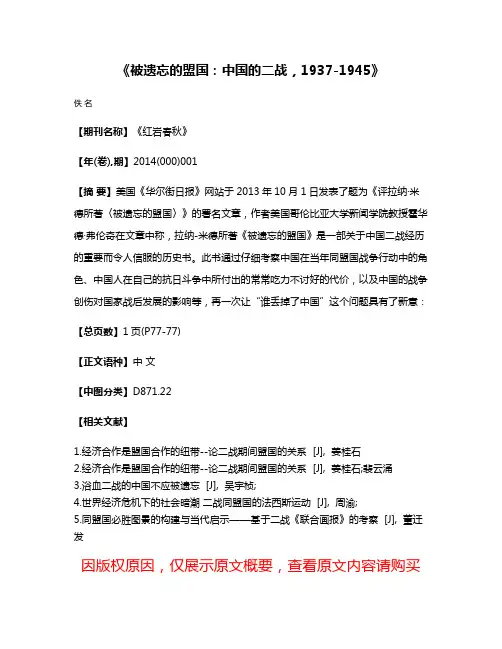

《被遗忘的盟国：中国的二战，1937-1945》
《被遗忘的盟国：中国的二战，1937-1945》
佚名
【期刊名称】《红岩春秋》
【年(卷),期】2014(000)001
【摘要】美国《华尔街日报》网站于2013年10月1日发表了题为《评拉纳·米德所著〈被遗忘的盟国〉》的署名文章，作者美国哥伦比亚大学新闻学院教授霍华德·弗伦奇在文章中称，拉纳-米德所著《被遗忘的盟国》是一部关于中国二战经历的重要而令人信服的历史书。
此书通过仔细考察中国在当年同盟国战争行动中的角色、中国人在自己的抗日斗争中所付出的常常吃力不讨好的代价，以及中国的战争创伤对国家战后发展的影响等，再一次让“谁丢掉了中国”这个问题具有了新意：【总页数】1页(P77-77)
【正文语种】中文
【中图分类】D871.22
【相关文献】
1.经济合作是盟国合作的纽带--论二战期间盟国的关系 [J], 姜桂石
2.经济合作是盟国合作的纽带--论二战期间盟国的关系 [J], 姜桂石;裴云涌
3.浴血二战的中国不应被遗忘 [J], 吴宇桢;
4.世界经济危机下的社会暗潮二战同盟国的法西斯运动 [J], 周渝;
5.同盟国必胜图景的构建与当代启示——基于二战《联合画报》的考察 [J], 董迁发
因版权原因，仅展示原文概要，查看原文内容请购买。

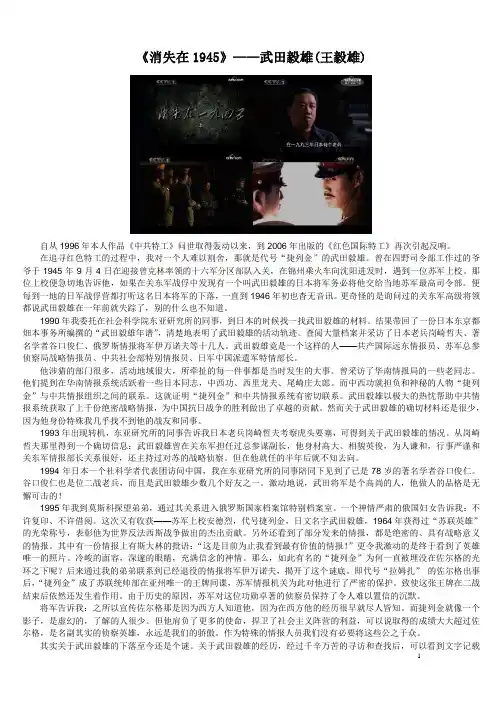

消失在1945
《消失在1945》——武田毅雄(王毅雄)自从1996年本人作品《中共特工》问世取得轰动以来，到2006年出版的《红色国际特工》再次引起反响。
在追寻红色特工的过程中，我对一个人难以割舍，那就是代号“捷列金”的武田毅雄。
曾在四野司令部工作过的爷爷于1945年9月4日在迎接曾克林率领的十六军分区部队入关，在锦州乘火车向沈阳进发时，遇到一位苏军上校。
那位上校便急切地告诉他，如果在关东军战俘中发现有一个叫武田毅雄的日本将军务必将他交给当地苏军最高司令部。
便每到一地的日军战俘营都打听这名日本将军的下落，一直到1946年初也杳无音讯。
更奇怪的是询问过的关东军高级将领都说武田毅雄在一年前就失踪了，别的什么也不知道。
1990年我委托在社会科学院东亚研究所的同事，到日本的时候找一找武田毅雄的材料。
结果带回了一份日本东京都畑本事务所编撰的“武田毅雄年谱”，清楚地表明了武田毅雄的活动轨迹。
查阅大量档案并采访了日本老兵岗崎哲夫、著名学者谷口俊仁、俄罗斯情报将军伊万诺夫等十几人。
武田毅雄竟是一个这样的人——共产国际远东情报员、苏军总参侦察局战略情报员、中共社会部特别情报员、日军中国派遣军特情部长。
他涉猎的部门很多，活动地域很大，所牵扯的每一件事都是当时发生的大事。
曾采访了华南情报局的一些老同志。
他们提到在华南情报系统活跃着一些日本同志，中西功、西里龙夫、尾崎庄太郎。
而中西功就担负和神秘的人物“捷列金”与中共情报组织之间的联系。
这就证明“捷列金”和中共情报系统有密切联系。
武田毅雄以极大的热忱帮助中共情报系统获取了上千份绝密战略情报，为中国抗日战争的胜利做出了卓越的贡献。
然而关于武田毅雄的确切材料还是很少，因为他身份特殊我几乎找不到他的战友和同事。
1993年出现转机，东亚研究所的同事告诉我日本老兵岗崎哲夫考察虎头要塞，可得到关于武田毅雄的情况。
从岗崎哲夫那里得到一个确切信息：武田毅雄曾在关东军担任过总参谋副长，他身材高大、相貌英俊，为人谦和，行事严谨和关东军情报部长关系很好，还主持过对苏的战略侦察。
阿诺德简介_阿诺德的资料介绍、故事传奇
阿诺德阿诺德姓名：阿诺德性别：男出生年月：1886~1950年籍贯：美国亨利·哈利·阿诺德（1886－1950年），美国空军五星上将。
毕业于西点军校。
1911年随莱特兄弟飞行，是美国最早的飞行员之一。
曾任陆军航空队司令。
第二次世界大战期间历任陆军副参谋长、陆军航空兵司令，致力于提高军用飞机的生产能力和飞行员的训练水平，负责陆军航空兵的编组、训练和指挥，为美国建立独立的空军奠定了基础。
快结束时，东京将陷入一片火海，那种场景是很悲惨的。
"早在太平洋战争爆发前，日本联合舰队司令山本五十六就如此预言。
山本五十六死后2年，他的预言被一位美国将军促成了。
这位美国将军就是被誉为"美国现代空军之父"的阿诺德。
20年代中期，当人们还不清楚飞机到底能干什么的时候，阿诺德就断言：未来战争的命运将由天空来决定。
为宣传自己的理论，他一口气写了5本书，力主建立一支独立于陆、海军之外的"大空军"。
但他的建议无人问津，其原因是在他的头上有一大群挂满勋章而又自负、僵化的陆军将领。
所以，当阿诺德1939年夏天在国会提出要求增加飞机的时候，竟遭到冷嘲热讽："我问你，我们打算跟谁打仗？"跟谁打仗？1939年9月1日，德军62个师、2800辆坦克和遮天蔽日的空军机群闪击波兰。
美国人一下子目瞪口呆了。
德国飞机俯冲轰炸的狂啸声，充满了那些大腹便便的议员们的耳朵。
于是，航空兵在美国吃香了。
阿诺德这部"老机器"立刻"疯狂"地旋转起来，成千上万架飞机、成千上万名飞行员在他的咆哮声中跃上蓝天。
从1943年8月开始，阿诺德的战略空军频频出现在德国上空。
曾经不可一世的德国元帅戈林被打得焦头烂额。
空军成为"使理解美国的军种"。
在太平洋战场，阿诺德于1944年组建陆军第20航空队，自任司令，将总价值30多亿美元的b－29"超级空中堡垒"远程战略轰炸机搬到了日本家门口，发誓要"把死亡的种子播遍那群罪恶的列岛"。

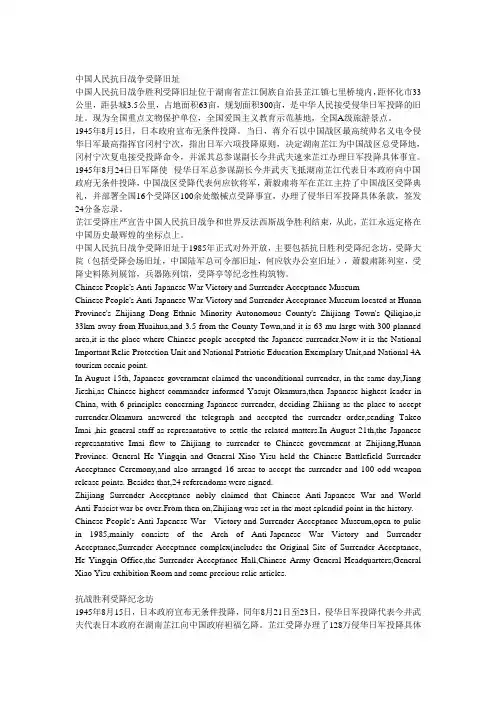

芷江原始翻译资料
中国人民抗日战争受降旧址中国人民抗日战争胜利受降旧址位于湖南省芷江侗族自治县芷江镇七里桥境内，距怀化市33公里，距县城3.5公里，占地面积63亩，规划面积300亩，是中华人民接受侵华日军投降的旧址。
现为全国重点文物保护单位，全国爱国主义教育示范基地，全国A级旅游景点。
1945年8月15日，日本政府宣布无条件投降。
当日，蒋介石以中国战区最高统帅名义电令侵华日军最高指挥官冈村宁次，指出日军六项投降原则，决定湖南芷江为中国战区总受降地，冈村宁次复电接受投降命令，并派其总参谋副长今井武夫速来芷江办理日军投降具体事宜。
1945年8月24日日军降使--侵华日军总参谋副长今井武夫飞抵湖南芷江代表日本政府向中国政府无条件投降，中国战区受降代表何应钦将军，萧毅肃将军在芷江主持了中国战区受降典礼，并部署全国16个受降区100余处缴械点受降事宜，办理了侵华日军投降具体条款，签发24分备忘录。
芷江受降庄严宣告中国人民抗日战争和世界反法西斯战争胜利结束，从此，芷江永远定格在中国历史最辉煌的坐标点上。
中国人民抗日战争受降旧址于1985年正式对外开放，主要包括抗日胜利受降纪念坊，受降大院（包括受降会场旧址，中国陆军总司令部旧址，何应钦办公室旧址），萧毅肃陈列室，受降史料陈列展馆，兵器陈列馆，受降亭等纪念性构筑物。
Chinese People's Anti-Japanese War Victory and Surrender Acceptance MuseumChinese People's Anti-Japanese War Victory and Surrender Acceptance Museum located at Hunan Province's Zhijiang Dong Ethnic Minority Autonomous County's Zhijiang Town's Qiliqiao,is 33km away from Huaihua,and 3.5 from the County Town,and it is 63 mu large with 300 planned area,it is the place where Chinese people accepted the Japanese surrender.Now it is the National Important Relic Protection Unit and National Patriotic Education Exemplary Unit,and National 4A tourism scenic point.In August 15th, Japanese government claimed the unconditional surrender, in the same day,Jiang Jieshi,as Chinese highest commander informed Yasujt Okamura,then Japanese highest leader in China, with 6 principles concerning Japanese surrender, deciding Zhiiang as the place to accept surrender.Okamura answered the telegraph and accepted the surrender order,sending Takeo Imai ,his general staff as represantative to settle the related matters.In August 21th,the Japanese represantative Imai flew to Zhijiang to surrender to Chinese government at Zhijiang,Hunan Province. General He Yingqin and General Xiao Yisu held the Chinese Battlefield Surrender Acceptance Ceremony,and also arranged 16 areas to accept the surrender and 100 odd weapon release points. Besides that,24 referendoms were signed.Zhijiang Surrender Acceptance nobly claimed that Chinese Anti-Japanese War and World Anti-Fascist war be over.From then on,Zhijiang was set in the most splendid point in the history. Chinese People's Anti-Japenese War Victory and Surrender Acceptance Museum,open to pulic in 1985,mainly consists of the Arch of Anti-Japenese War Victory and Surrender Acceptance,Surrender Acceptance complex(includes the Original Site of Surrender Acceptance, He Yingqin Office,the Surrender Acceptance Hall,Chinese Army General Headquarters,General Xiao Yisu exhibition Room and some precious relic articles.抗战胜利受降纪念坊1945年8月15日，日本政府宣布无条件投降，同年8月21日至23日，侵华日军投降代表今井武夫代表日本政府在湖南芷江向中国政府袒福乞降。
1945122资料
Address
PHOENIX CONTACT GmbH & Co. KG Flachsmarktstr. 8 32825 Blomberg,Germany Phone +49 5235 3 00 Fax +49 5235 3 41200 http://www.phoenixcontact.de
Dimensioned drawing
PHOENIX CONTACT GmbH & Co. KG http://www.phoenixcontact.de
Page 3 / 4 Apr 12, 2008
元器件交易网
PST 1,0/ 5-3,5 Order No.: 1945122
元器件交易网
Extract from the online catalog
PST 1,0/ 5-3,5
Order No.: 1945122
The figure shows a 10-position version of the product
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=1945122
Technical data Dimensions / positions Pitch Dimension a Number of positions Pin dimensions Hole diameter 3.5 mm 14 mm 5 1 mm 1.1 mm
PHOENIX CONTACT GmbH & Co. KG http://www.phoenixcontact.de
nca9555中文规格书
nca9555中文规格书NCA9555中文规格书NCA9555是一种I2C总线控制器，具有16个GPIO（通用输入/输出）引脚。
它可以通过I2C总线与微处理器或其他数字设备进行通信，实现对GPIO引脚的控制和读取。
NCA9555的主要特点如下：1. 16个GPIO引脚：NCA9555具有16个独立的GPIO引脚，每个引脚可以被配置为输入或输出。
这些引脚可以用于连接各种外部设备，如传感器、开关、LED等。
2. I2C总线通信：NCA9555通过I2C总线与主设备进行通信。
它支持标准模式（100kHz）和快速模式（400kHz）的I2C通信速率。
通过I2C总线，主设备可以向NCA9555发送命令以配置引脚的方向和电平。
同时，主设备也可以读取NCA9555引脚的状态。
3. 引脚配置和控制：NCA9555可以配置每个引脚的方向（输入或输出）和电平（高电平或低电平）。
引脚的方向决定了它是用作输入还是输出，而引脚的电平则决定了输出引脚的电压。
4. 中断功能：NCA9555支持引脚的中断功能。
当配置了中断功能的引脚发生状态变化时，NCA9555会发送中断信号给主设备，以便主设备及时处理引脚状态变化的事件。
5. 上拉和下拉电阻：NCA9555具有内部可编程的上拉和下拉电阻。
这些电阻可以被配置为使引脚保持高电平或低电平，以便在未连接外部设备时保持引脚的默认状态。
6. 低功耗设计：NCA9555采用了低功耗设计，以最大程度地减少功耗。
它具有低待机电流和快速唤醒时间的特点，适用于对功耗要求较高的应用场景。
7. 工作温度范围广：NCA9555的工作温度范围为-40℃至+85℃，适用于各种环境条件下的工作。
总结起来，NCA9555是一款功能丰富、灵活性高、易于控制的GPIO 控制器。
通过I2C总线与主设备通信，可以实现对16个GPIO引脚的配置和控制，支持中断功能和上拉/下拉电阻配置。
在各种应用场景下，NCA9555都能提供稳定可靠的GPIO控制解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1/4 www.asb.co.kr April 2009 plerowTM ALN1945Internally Matched LNA Module
The plerowTM ALN-series is the compactly designed surface-mount module for the use of the LNA with or without the following gain blocks in the infrastructure equipment of the mobile wireless (CDMA, GSM, PCS, PHS, WCDMA, DMB, WLAN, WiBro, WiMAX), GPS, satellite communi-cation terminals, CATV and so on. It has an exceptional performance of low noise figure, high gain, high OIP3, and low bias current. The stability factor is always kept more than unity over the application band in order to ensure its unconditionally stable implementation to the application system environment. The surface-mount module package including the completed matching circuit and other components necessary just in case allows very simple and convenient implementation onto the system board in mass production level.
Specifications Parameter Unit Min Typ Max
Frequency Range MHz 1915 1975 Gain dB 26 27 Gain Flatness dB ± 0.1 ± 0.2
Noise Figure dB 0.65 0.70 Output IP3 (1) dBm 35 36 S11 / S22 (2) dB -18 / -10 Output P1dB dBm 22 23 Switching Time (3) µsec - Supply Current mA 150 170 Supply Voltage V 5 Impedance Ω 50 Max. RF Input Power dBm C.W 29 ~ 31 (before fail) Package Type & Size mm Surface Mount Type, 13Wx13Lx3.8H Operating temperature is -40°C to +85°C. 1) OIP3 is measured with two tones at an output power of 7 dBm / tone separated by 1 MHz. 2) S11/S22 (max) is the worst value within the frequency band. 3) Switching time means the time that takes for output power to get stabilized to its final level after switching DC voltage from 0 V to VS.
Pin Number Function 3 RF In 8 RF Out 10 Vs Others Ground
Outline Drawing (Unit: mm)
Features · S21 = 27.1 dB @ 1915 MHz = 26.9 dB @ 1975 MHz · NF of 0.65 dB over Frequency · Unconditionally Stable · Single 5V Supply · High OIP3 @ Low Current
Note: 1. The number and size of ground via holes ina circuit board is critical for thermal RFgrounding considerations. 2. We recommend that the ground via holes beplaced on the bottom of all ground pinsforbetter RF and thermal performance, asshown in the drawing at the left side.
Description ALN1945 ASB Inc.
(Top View) (Bottom View) Solder Stencil Area
Ø0.4 plated thru holes to ground plane
plerow
(Side View) (Recommended Footprint)
Website: www.asb.co.kr E-mail: sales@asb.co.kr
Tel: (82) 42-528-7223 Fax: (82) 42-528-7222
ASB Inc., 4th Fl. Venture Town Bldg., 367-17 Goijeong-Dong, Seo-Gu, Daejon 302-716, Korea
More Information 2-stage Single Type Specifications (in Production) Typ. @ T = 25°C, Vs = 5 V, Freq. =1945 MHz, Zo.sys = 50 ohm
元器件交易网www.cecb2b.com 2/4 www.asb.co.kr April 2009
plerowTM ALN1945Internally Matched LNA Module
S-parameters
Noise Figure OIP3 P1dB
1915~1975 +5 V
Typical Performance (Measured)
S-parameters & K Factor
元器件交易网www.cecb2b.com 3/4 www.asb.co.kr April 2009 plerowTM ALN1945Internally Matched LNA Module
1. S-parameter
2. OIP3, P1dB & NF Note: tested at room temperature. 1. S-parameter
2. OIP3, P1dB & NF 1915 MHz 1945 MHz 1975 MHz OIP3 (dBm) P1dB (dBm) NF (dB) OIP3 (dBm)P1dB (dBm)NF (dB) OIP3 (dBm) P1dB (dBm)NF (dB) -45 °C 35.62 22.85 0.283 35.25 23.17 0.294 36.36 23.34 0.319 -10 °C 36.89 23.03 0.450 36.88 23.38 0.464 36.90 23.32 0.470 25 °C 36.80 23.17 0.613 37.05 23.42 0.625 37.14 23.58 0.633 60 °C 37.03 23.12 0.716 37.40 23.45 0.706 37.56 23.55 0.746 85 °C 37.88 23.01 0.779 38.21 23.33 0.789 38.35 23.48 0.816 90 °C 37.96 22.95 0.806 38.32 23.12 0.821 38.53 23.22 0.852 Note: tested at Vs= 5V.
1915 MHz 1945 MHz 1975 MHz S21 (dB) S11 (dB) S22 (dB) S21 (dB) G/F (dB) S11 (dB) S22 (dB) S21 (dB) S11 (dB) S22 (dB) 4.50 V 26.65 -29.14 -10.34 26.57 0.19 -28.76 -10.53 26.46 -28.21 -10.47 4.75 V 26.84 -27.25 -10.24 26.75 0.19 -28.07 -10.44 26.65 -28.47 -10.40 5.00 V 27.02 -25.63 -10.24 26.92 0.18 -26.90 -10.43 26.84 -27.72 -10.37 5.25 V 27.13 -24.29 -10.22 27.02 0.18 -25.85 -10.42 26.95 -26.87 -10.35 5.50 V 27.16 -23.42 -10.27 27.06 0.18 -25.00 -10.46 26.98 -25.91 -10.41
1915 MHz 1945 MHz 1975 MHz OIP3 (dBm) P1dB (dBm) NF (dB) OIP3 (dBm)P1dB (dBm)NF (dB) OIP3 (dBm) P1dB (dBm)NF (dB) 4.50 V 35.64 22.52 0.604 35.82 22.63 0.602 36.04 22.93 0.614 4.75 V 37.02 23.27 0.614 36.74 23.27 0.638 37.09 23.55 0.634 5.00 V 37.25 23.92 0.635 36.97 23.86 0.636 36.67 23.97 0.646 5.25 V 36.51 24.49 0.649 36.39 24.38 0.653 36.04 24.65 0.639 5.50 V 35.98 25.05 0.656 35.79 24.94 0.673 35.40 25.18 0.656
1915 MHz 1945 MHz 1975 MHz S21 (dB) S11 (dB) S22 (dB) S21 (dB) G/F (dB) S11 (dB) S22 (dB) S21 (dB) S11 (dB) S22 (dB) -45 °C 28.11 -21.01 -9.381 28.08 0.18 -24.25 -9.546 27.93 -22.25 -10.09 -10 °C 27.80 -21.44 -10.01 27.79 0.17 -22.28 -10.09 27.63 -23.21 -10.54 25 °C 27.48 -22.57 -10.41 27.47 0.18 -23.19 -10.66 27.30 -24.49 -11.02 60 °C 27.16 -23.40 -10.73 27.14 0.16 -24.24 -11.01 27.00 -25.45 -11.23 85 °C 26.79 -24.42 -11.11 26.77 0.16 -25.22 -11.29 26.63 -26.42 -11.54 90 °C 26.76 -24.60 -11.12 26.74 0.16 -25.20 -11.34 26.60 -26.62 -11.45
