AutoCAD高级应用工程师考试试卷

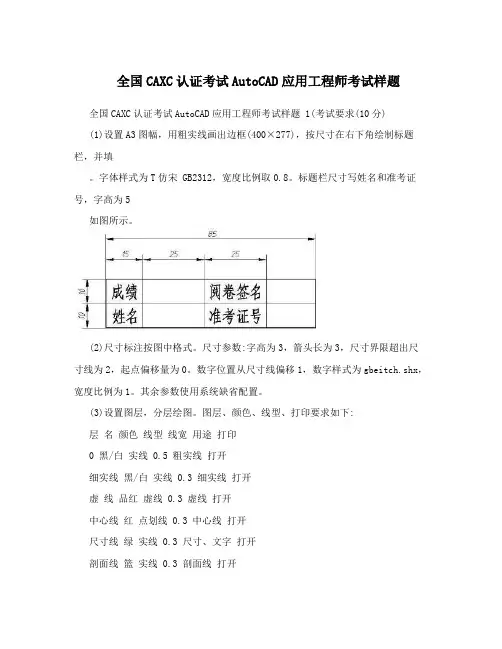

全国CAXC认证考试AutoCAD应用工程师考试样题
全国CAXC认证考试AutoCAD应用工程师考试样题全国CAXC认证考试AutoCAD应用工程师考试样题 1(考试要求(10分)(1)设置A3图幅，用粗实线画出边框(400×277)，按尺寸在右下角绘制标题栏，并填。
字体样式为T仿宋 GB2312，宽度比例取0.8。
标题栏尺寸写姓名和准考证号，字高为5如图所示。
(2)尺寸标注按图中格式。
尺寸参数:字高为3，箭头长为3，尺寸界限超出尺寸线为2，起点偏移量为0。
数字位置从尺寸线偏移1，数字样式为gbeitch.shx，宽度比例为1。
其余参数使用系统缺省配置。
(3)设置图层，分层绘图。
图层、颜色、线型、打印要求如下:层名颜色线型线宽用途打印0 黑/白实线 0.5 粗实线打开细实线黑/白实线 0.3 细实线打开虚线品红虚线 0.3 虚线打开中心线红点划线 0.3 中心线打开尺寸线绿实线 0.3 尺寸、文字打开剖面线篮实线 0.3 剖面线打开其余参数使用系统缺省配置。
另外需要建立的图层，考生自行设置。
(4)将所有要求绘制的图形储存在一个文件中，均匀布置在边框线内。
存盘前使图框充满屏幕，文件名采用考号。
2(按标注尺寸1?1抄画平面图形，并注全尺寸。
(20分)3(按标注尺寸1?1抄画4号件阀体的零件图，并注全尺寸和粗糙度。
(25分)4(根据给定的零件图(包括第3题图)，按2:1比例绘制装配图，并标注序号和尺寸。
(参考装配图见第2页)(35分)参考装配图5(根据两视图，按1:1比例画出第三视图。
(10分)。
CAD工程师认证考试题及答案(单项选择题)
CAD工程师认证考试题及答案(单项选择题)一、CAD基础知识部分1. 以下哪个软件不是CAD软件？A. AutoCADB. CATIAC. Microsoft OfficeD. SolidWorks答案：C2. 在AutoCAD中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：A3. 在AutoCAD中，哪个视图模式可以显示图纸的立体效果？A. 俯视图B. 前视图C. 左视图D. 三维视图答案：D4. 在AutoCAD中，哪个命令用于修剪图形？A. TRIMB. EXTENDC. BREAKD. JOIN答案：A5. 在AutoCAD中，以下哪个单位表示角度？A. 度（°）B. 弧度C. 分（'）D. 秒（''）答案：A二、CAD绘图技巧部分6. 在AutoCAD中，如何将多个图形合并成一个图形？A. 使用JOIN命令B. 使用GROUP命令C. 使用ARRAY命令D. 使用COPY命令答案：A7. 在AutoCAD中，以下哪个命令用于创建平行线？A. OFFSETB. MIRRORC. ARRAYD. COPY答案：A8. 在AutoCAD中，如何快速调整图形的线型比例？A. 在“线型管理器”中调整B. 在“特性”面板中调整C. 在“图层特性管理器”中调整D. 使用LTSCALE命令答案：D9. 在AutoCAD中，以下哪个命令用于创建圆角？A. FILLETB. CHAMFERC. ROUNDD. BLEND答案：A10. 在AutoCAD中，以下哪个命令用于创建椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A三、CAD应用领域部分11. 以下哪个行业不需要使用CAD软件？A. 建筑设计B. 机械制造C. 服装设计D. 金融投资答案：D12. 在汽车设计中，哪个CAD软件应用最广泛？A. AutoCADB. CATIAC. SolidWorksD. Siemens NX答案：B13. 在建筑设计中，以下哪个CAD软件应用最广泛？A. AutoCADB. CATIAC. SketchUpD. Revit答案：D14. 在电子设计中，以下哪个CAD软件应用最广泛？A. AutoCADB. Altium DesignerC. SolidWorksD. MATLAB答案：B15. 在家具设计中，以下哪个CAD软件应用最广泛？A. AutoCADB. SketchUpC. SolidWorksD. CATIA答案：B四、CAD软件操作部分16. 在AutoCAD中，如何切换到图纸空间？A. 使用“视图”菜单中的“图纸空间”命令B. 使用“布局”标签C. 使用快捷键Ctrl+DD. 使用快捷键Ctrl+Shift+S答案：B17. 在AutoCAD中，以下哪个命令用于保存图纸？A. SAVEB. SAVEASC. EXPORTD. PUBLISH答案：B18. 在AutoCAD中，以下哪个命令用于打印图纸？A. PRINTB. PLOTC. EXPORTD. PUBLISH答案：B19. 在AutoCAD中，以下哪个命令用于撤销上一步操作？A. UNDOB. REDOC. ERASED. MODIFY答案：A20. 在AutoCAD中，以下哪个命令用于恢复撤销的操作？A. UNDOB. REDOC. ERASED. MODIFY答案：B以上是关于CAD工程师认证考试的20道单项选择题及答案。
CAD考试用试卷样卷高级
１AutoCAD 软件认证（高级）考核试卷身份证号码 姓名一、单项选择题(本大题共15小题，每小题1分，共15分)。
在每小题列出的选项中只有一个选项符合题目的要求。
1．将对象在x ，y ，z 三个方向各移动10个单位应输入 。
A ．10，10，10 B ．@102<45，45。
C ．@103<45<45 D ．@10，10，102．在绘制三维图时为了能正确地找到指定的目标，可使用 辅助工具。
A ．SNAP B ． OSNAP C ．GRID D ．无需使用辅助工具 3．ELEV 命令设置标高为20，厚度为80后．再用圆命令绘制一个圆，其结果是该圆的 。
A ．标高和厚度都为OB ．标高为20，厚度为OC ．标高为0，厚度为80D ．标高为20，厚度为804．在AutoCAD 中建立了3个UCS 坐标，且这三个UCS 坐标 。
A ．必须是互相垂直 B ．不一定互相垂直 C ．必须互相平行 D ．必须与世界坐标系垂直 5．在AutoCAD 的模型空间中最多可设置 视口。
A ． 2个B ． 3个C ． 4个D ． 5个以上 6．在模型空间中用 命令可将视区分为多视口。
A ．UCSB ．VPOINTC ．VPORTSD ． PLAN7． 命令可以对三维网格面作编辑修改。
A ．CHANGEB ．PROPERTIESC ．PEDITD ．SPLINEDIT 8．用VPOINT 命令输入视点的坐标值(1，1，1)后，看到的结果是 。
A ．西南等轴测视图 B ．东南等轴测视图 C ．东北等轴测视图 D ．西北等轴测视图 9．ROTA TED 3D 命令 。
A ．只能在当前的UCS 下旋转物体B ．可在不同的UCS 下绕某一点旋转C ．可在任意的UCS 下绕指定轴旋转D ．只能在当前UCS 下绕指定轴旋转10．用EXTRUDE 命令拉伸时．必须先建立一个二维图形，该二维图形必须是 。
A ．LINE 绘制的封闭图形B ． PLINE 绘制的封闭图形，但自我相交C ．圆D ．圆弧11．轮廓(SOLPROF ）命令可使 产生轮廓线。
AutoCAD高级试卷
全国CAD应用培训网络职业技术证书AutoCAD(高级)考试试卷（机械类）注意事项1．考生须在监考老师指定的磁盘上建立一个以自己“学号+姓名”的文件夹，考试结束前把试卷要求的绘制文件保存到该文件夹，结束时上交该文件。
2. 考试时间为180分钟。
一、平面简单图形绘制与尺寸标注（20分）建立新图形，按图形尺寸精确绘图，如图1所示，绘图方法和图形编辑方法不限，未明确线宽的线宽为0，按本题图示标注图形，完成以下操作。
1、设置绘图环境：建立合适的图限及栅格，创建如下图层。
1）图层L1，线型为Center，颜色为红色，轴线绘制在该层上。
2）标注层DIM，颜色为紫色，线型为细实线，剖面线及标注绘制在该层上。
3）其他图形均创建在默认的图层0上。
2、精确绘图：1）根据试题中的尺寸，利用绘图和修改命令精确绘图。
2）图中粗实线线宽为0.5 毫米，未注圆角半径为2毫米，未注倒角2×45o。
3、尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己文件夹中，命名为cad1.dwg。
图2二、三维绘图和尺寸标注（25分）根据所给图样(如图2)绘制三维图，要求完成以下操作。
1、设置绘图环境：建立合适的图限，创建“标注”图层，将其颜色设置为蓝色，线形为细实线，标注应绘制在该层上。
2、绘制图形：根据试题标注的尺寸精确绘图，绘制方法和图形的编辑方法不限。
3、尺寸标注：创建合适的标注样式，在“标注”图层标注图形。
完成后将图形存入考生自己文件夹中，命名为cad2.dwg。
图2三、机械制图绘制（55分）1、设置绘图环境，创建如下图层等：1）图层L1，线型为Center2，颜色为红色，轴线绘制在该层上。
2）图层L2, 线型为细实线，颜色设置为蓝色，螺纹线及标注绘制在该层上。
3）其他图形均创建在默认的图层0上。
4）绘制图框及标题栏，图框按A3幅面绘制，标题栏样式如图3。
2、精确绘图：1）根据试题标注的尺寸精确绘图，绘图方法和图形编辑方法不限。
CAD高级工程师必须掌握的试题
CAD高级工程师必须掌握的试题2017年CAD高级工程师必须掌握的试题一是非题，判断题1. 所有的命令都可以采用键盘输入(即快捷方式)以提高绘图制度，快捷方式的字母可由用户自己来定义。
(对)2. 正交线指的是水平线和竖直线。
(错)3. AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
(对)4. AutoCAD是美国Autodesk公司的计算机制图软件。
(对)5. 正交线指的是在正交方式下绘制的直线。
(对)6. 使用编辑图形命令时(如移动、阵列等)可以先点命令，再选图形，也可首先选图形，再点命令。
(对)7. 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
(错)8. 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
(错)9. CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
(对)10. 国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为297X420(对)11. 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角(对)12. 在制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5(错)13. 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
(对)14. 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。
(对)15. AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开(错)16. 为了保护自己的.文档，可以将CAD图形用DWS的格式保存。
DWS格式的文档，只能查看，不能修改。
(对)二选择题。
2. 在CAD命令输入方式中以下不可采用的方式有(D)a.点取命令图标b.在菜单栏点取命令c.用键盘直接输入d.利用数字键输入3. 在绘制直线时，可以使用以下快捷输入方式(B)a.cb.Lc.pand.E4. 在工作移动图形时，可利用以下方式实现(C)a.利用ctrl+p键b.利用shifl+p键c.按住鼠标中键拖动d.滚动鼠标中键移动5. 以下关于打断命令说法错误的是(A)a. 打断命令可以将-5图分成两个相等部分b. 打断命令可以部分删除图元c. 打断命令可以利用键盘输入“br”启动d. 打断命令可以将一条直线分成两段相连部分6. 关于心寸标注，以下说法正确的是(D)a. 在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值b. 在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面c. 在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5、若改为10、则直线的长度为动设为10d. 可通过设置在尺寸标注时，由用户控制尺寸置位置7. 在设置点样式时可以(A)a. 选择【格式】【点样式】命令b. 右击鼠标，在弹出的快捷菜单中单击【点样式】命令c. 选取该项点后，在其对应的【特性】对话框中进行设置d. 单击【图案填充】按钮8. 要创建与3个对象相切的圆可以(A)a. 选择【绘图】【圆】【相切、相切、相切】命令b. 选择【绘图】【圆】【相切、相切、半径】命令c. 选择【绘图】【圆】【三点】命令d. 单击【圆】按钮，并在命令行内输入3P命令9. 要从键盘上输入命令，只须在命令行中输入下列(C)形式的命令名。

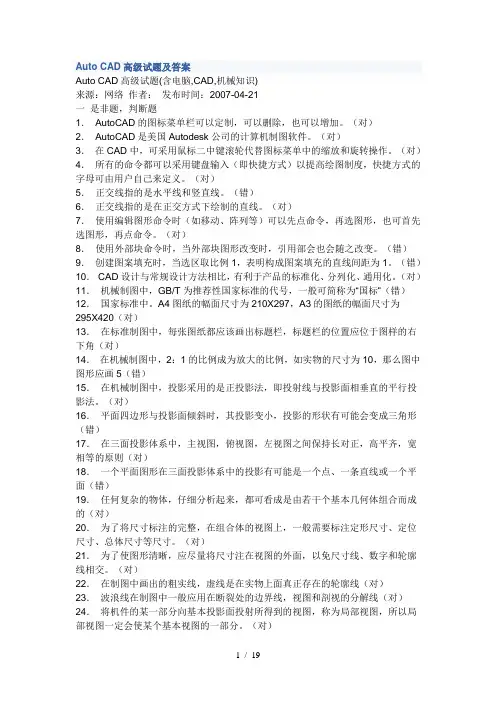

AutoCAD高级试题及答案
Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源：网络作者：发布时间：2007-04-21一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
AutoCAD_高级试题1
科技部国家制造业信息化培训中心 准考证号码： ————
————————————密—
———————封————————线—————
——————————— 身份证号码： 姓名：
国家制造业信息化三维CAD 认证试题 二维CAD 高级应用工程师（科目:AutoCAD ） 题 号 一 二 三 四 五 总分 得 分 一．建立新文件，按步骤提示完成以下操作。
（15分） 1．绘制图形：绘制 6
个半径分别为 120、110、90、80、70、40 的同心圆。
绘制一条一端点为圆心，另一端点在大圆上的垂线，并以该直线与半径为 80 的圆的交点为圆心绘制一个半径为 5 的小圆，如图 1-03A 所示。
2．复制图形：使用阵列命令阵列复制垂线，数量为 20。
绘制直线 a ，并使用阵列命令阵列复制该直线，如图 1-03B 所示。
阵列复制小圆。
3．编辑图形：将半径分别为120、110、80的圆删除掉。
使用修剪命令修剪图形中多余的部分。
使用图案填充命令填充图形完成作图，如图1-03C 所示。
将完成的图形存入考生自己的子目录。
二、基础绘图综合练习（每题10分，共20分） 三、根据所给出的图形，完成图形绘制。
提示：使用块的建立。
（15分）。
建筑cad高级工试题及答案
建筑cad高级工试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C2. 如何快速选择AutoCAD绘图区域内的所有对象？A. 使用鼠标右键B. 按Ctrl+AC. 使用鼠标左键D. 按Ctrl+C答案：B3. 在AutoCAD中，哪个命令用于创建块定义？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A4. 以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 块5. 在AutoCAD中，如何快速切换当前图层？A. 使用鼠标滚轮B. 使用快捷键LAC. 按F7键D. 按F8键答案：B6. 以下哪个命令用于绘制多段线？A. POLYLINEB. SOLIDC. RECTANGLED. HATCH答案：A7. 在AutoCAD中，哪个命令用于创建新的图纸？A. NEWB. OPENC. SAVED. PRINT答案：A8. 如何在AutoCAD中绘制等轴测图？A. 使用正交模式B. 使用等轴测模式C. 使用极轴追踪D. 使用动态输入答案：B9. 在AutoCAD中，哪个命令用于创建多行文本？B. MTEXTC. DTEXTD. TTEXT答案：B10. 如何在AutoCAD中使用对象捕捉功能？A. 按F3键B. 按F4键C. 按F5键D. 按F6键答案：A二、填空题（每空1分，共10分）1. 在AutoCAD中，使用________命令可以快速创建多个相同的对象。
答案：COPY2. 要改变线型的比例因子，可以使用________命令。
答案：LTSCALE3. 在AutoCAD中，________命令用于创建新的图层。
答案：LAYER4. 使用________命令可以快速测量两点之间的距离。
答案：DIST5. 在AutoCAD中，________命令用于绘制矩形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
姓名
准考证号 工种 单位
密 封 线
工业和信息化部职业技能鉴定统一试卷
AutoCAD 高级应用工程师理论、技能知识试卷
注 意 事 项
1.请首先按要求在试卷的标封处填写您的姓名、准考证号、工种和所在单位的名称。
2.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3.不要在试卷上乱写乱画，不要再标封区填写无关的内容。
4.考试时间 150 分钟。
一 二 三 总分
得 分
得分
评分人
一、 单项选择（第 1 题～第 10 题。选择一个正确的答案，将相
应的字母填入题内的括号中。每题一分，满分 10 分。）
1 .职业道德基本规范不包括（ ）。
（A）爱岗敬业忠于职守（B）诚实守信办事公道（C）发展个人爱好（D）遵纪守法廉洁
奉公
2. 具有互换性的零件应是（ ）。
（A）相同规格的零件（B）不同规格上的零件（C）相互配合的零件（D）形状和尺寸
完全相同的零件
3. Ra 数值越大，零件表面就越（ ），反之表面就越光滑平整。
（A）粗糙（B）光滑平整，粗糙（C）平滑，光整（D）圆滑，粗糙
4. .绘制实体模型时，用（ ）菜单创建和编辑实体模型。
（A）编辑 （B）设置 （C）建模 （D）视图
5. 基轴制是( )形成各种配合的一种制度。
（A）不同基本偏差的轴的公差带，与基本偏差为一定的孔的公差带
（B）基本偏差为一定的轴的公差带，与基本偏差为一定的孔的公差带
（C）基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带
（D）基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带
6. 用户可以通过 3Dfacce 命令来构造三维空间的任意平面，平面的顶点可以是不同的
X、Y、Z 坐标，但是不能超过（ ）个。
（A）5 （B）4 （C）3 （D）6
7. 在上等轴测面上设置文字的倾斜角度为 30º，则旋转角度为（ ）。
（A）30º （B）60º （C）-60º （D）-30º
7. 绘制等轴测圆、圆弧、以及椭圆的命令都是（ ）。
1
（A）圆 （B）圆弧 （C）圆锥 （D）椭圆
9. 在尺寸标注中，新坐标系的原点为文字的（ ）。
（A）起点 （B）中点 （C）终点 （D）不能确定
10.在创建块时，在块定义对话框中必须确定的要素为：（ ）。
（A）块名、基点、对象 （B）块名、基点、属性
（C）基点、对象、属性 （D）块名、基点、对象、属性
得分
评分人
二、 多项选择（第 11 题～第 20 题。选择正确的答案，将相应的
字母填入题内的括号中。每题一分，满分 10 分。）
11. 下列( )属于 AutoCAD2007 创建的三维模型。
（A）线框模型 （B）表面模型 （C）实体模型 （D）曲面模型
12. 下列（ ）属于等轴测图。
（A）西南等轴测 （B）东南等轴测（C）东北等轴测 （D）西北等轴测 13.
当拖动鼠标旋转图形时，光标移到大圆顶端或底端小圆时，光标形状会变成一个水平 椭
圆，按住鼠标左键拖动视图会绕着通过大圆中的（ ）移动。
（A）Ｘ轴 （B）Ｙ轴 （C）垂直轴 （D）水平轴
14. 在绘制直纹曲面时，如果其中一条曲线是封闭的，那么另一条曲线也必须是（ ）
（A）封闭曲线 （B）点 （C）不封闭曲线（D）任意图形
15. 在三维图形绘制中，可以通过（ ）命令的使用可以使三维绘图更加方便、简洁。
（Ａ）三维平移 （Ｂ）三维旋转 （Ｃ）三维陈列 （Ｄ）三维渲染
16. 运行 AutoCAD 软件应基于( )操作平台。
（A）Windows 95 （C）Windows2000 （B）Windows NT
（D）Windows98
17.
18.
19.
20.
坐标输入方式主要有：（ ）。
（A）绝对坐标 （B）相对坐标 （C）极坐标 （D）球坐标
可以利用以下的哪些方法来调用命令：（ ）。
（A）在命令提示区输入命令 （B）单击工具栏上的按扭 （C）
选择下拉菜单中的菜单项 （D）在图形窗口单击鼠标左键 高级
复制主要可分为下面哪几类：（ ）。
（A）夹点复制 （B）连续复制
（C）利用剪贴坂复制 （D）粘贴对象
图案填充有下面几种图案的类型供用户选择：（ ）。
（A）预定义 （B）用户定义 （C）自定义 （D）历史记录
得分
评分人
三、 绘图（机考，满分 80 分。）
2
试题 1、初始绘图环境设置 6 项。
（1） 本题分值：5 分
（2） 考核时间：10 分钟
（3） 具体考试要求：
a) 设置 A3 图幅大小，绘制 1-1 所示的边框及标题栏，在对应框内填写姓名和准
考证号，字高 7
b) 尺寸标注按图中格式。尺寸参数：字高为 3.5mm 箭头长度为 3.5mm，尺寸界
线延伸长度为 2mm，其余参数使用系统缺省配置。
c) 分层绘图。图层、颜色、线性要求如下：
用途 层名 颜色 线型 线宽
粗实线 0 黑/白 实线
0.5
细实线 1 洋红 实线
0.25
虚线 2 红 虚线
0.25
中心线 3 紫 点划线
0.25
尺寸标注 4 黄 实线
0.25
文字 5 兰 实线
0.25
其余参数使用系统缺省配置。另外需要建立的图层，考生自行设置
d) 将所有的图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏
幕，文件名采用准考证号码后两位。
（4）否定项说明：图形文件没有保存在指定磁盘位置，相当于考生没有交卷因此不得
分。
图 1-1 初始绘图环境设置 6
试题 2、使用计算机绘图软件抄画平面图形（机考）
（1） 本题分值：15 分
（2） 考核时间：20 分钟
3
（3） 具体考核要求：读懂平面图形（1-2）各项内容，使用计算机绘图软件抄画平
面图形。能够按照不同类型图线或其他要求设置图层、使用图层，分层绘图，
能熟练使用计算机绘图软件的绘图及编辑功能，正确绘制平面图形。能熟练
使用计算机绘图软件的工程标注功能，按照图中格式标注尺寸，尺寸参数按第七节 ABA
图幅对初始设置的要求。将平面图形和初始设置以及零件图储存在一个文件中，均匀
布置在边框线内。存盘前使图框充满屏幕，文件名采用准考证号码。
图 1-2
试题 3、抄画“箱体零件”（机考）
(1) 本题分值：15 分
(1) 考核时间：30 分钟
(2) 具体考核要求：（见图 1-3）
a) 按尺寸 1：1 抄画零件图（各种线性粗度按默认值）。
b) 抄标注尺寸及技术要求（字体按 3.5 号字，箭头长度按 5mm，粗糙度符号按
默默认值）
c)
d)
视图布局要恰当。
将零件图、初始设置及其他的图形均存在一个文件中，均匀布置在边框线内。
存盘前使图框充满屏，文件名采用准考证号码。
4
图 1—3
试题 4、已知主、俯视图，完成左视图(机考)
（1） 本题分值：5 分
（2） 考核时间：10 分钟
（3） 具体考核要求：见图 1-4，补全三视图中所缺的图线
（4） 否定项说明：本鉴定点考核交线的画法，未标注尺寸，该项不得分。
图 1-4
5
试题 5、根据三视图（1-5）绘制三维立体图：（机考）
(1)本题分值：15 分
(2)考核时间：20 分钟
图 1-5
试题 6、根据三视图（1-6）绘制三维立体图：（机考）
(1)本题分值：15 分
(2)考核时间：20 分钟
图 1-6
6
试题 7、使用计算机绘图软件抄画平面图形
（1） 本题分值：10 分
（2） 考核时间：10 分钟
（3） 具体考核要求：读懂平面图形各项内容，使用计算机绘图软件抄画平面图形。
能够按照不同类型图线或其他要求设置图层、使用图层，分层绘图，能熟练使用计算机绘 图
软件的绘图及编辑功能，正确绘制平面图形。能熟练使用计算机绘图软件的工程标注功 能，
按照图中格式标注尺寸，尺寸参数按第七节 ABA 图幅对初始设置的要求。将平面图形 和初始
设置以及零件图储存在一个文件中，均匀布置在边框线内。存盘前使图框充满屏幕， 文件名
采用准考证号码。
图 1-7 软件抄画下列平面图形
7
