电子测量技术A卷
《电子测量技术与仪器(第2版)》试题库 电子测量与仪器题库2
37．用电子计数器测量频率比时，周期小的信号应加到输入通 道_____。用电子计数器测量频率，如闸门时间不变，频率越高， 则测量误差越_____；测量周期时，如时标（计数脉冲周期）不变， 被测信号频率越高，则测量误差越_____。
32.下列测量中属于间接测量的是（ ）
A、用万用欧姆挡测量电阻 B、用电压表测量已知电阻上消耗的
功率
C、用逻辑笔测量信号的逻辑状态 D、用电子计数器测量信号周期
三、判断题
1.在测量结果的数字列中，前面“0”都是有效数字。
（）
2.电压表的基本量程为伏特量级。
（）
3.交流电在 1s 内重复变化 10 次，其频率就是 10Hz。
41．电子示波器中的阴极射线示波管由_______ 、_______ 和
_______三大部分组成。其中 用来产生并形成高速、聚束的电子
束。
二、选择题
1.根据测量误差的性质和特点，可以将其分为(
)三大类。
A.系统误差、随机误差、粗大误差
B.固有误差、工作误差、影响误差
C.绝对误差、相对误差、引用误差
为 150V，1.5 级，另一块为 15V，2.5 级，问选用哪一块合适？ 答：
（）
A、两块都一样 B、150V，1.5 级 C、15V，2.5 级 D、无法进行选
择
31.下列测量中属于电子测量的是（
A、用天平测量物体的质量 B、用水银温度计测量温度
C、用数字温度计测量温度 D、用游标卡尺测量圆柱体的直径
值。 20．测量电压时，应将电压表________联接入被测电路；测量电
电子测量技术基础期末复习题
一、单项选择题（共15题，每小题2分，满分30分）1. 电子测量的特点不包括 。
A.测量频率范围窄B.测量量程宽C.测量准确度高低相差悬殊D.测量速度快2. 电子测量按测量方式分类，不包括 。
A.偏差式测量法B.零位式测量法C.微差式测量法D.等差式测量法3. 按照误差的的基本性质和特点可以分为三类，不包括 。
A.系统误差B.随机误差C.粗大误差D.小误差4. 随机误差正态分布标准差越小，则正态分布曲线越 ，说明绝对值大的误差出现的几率 。
A.宽，大B.窄，小C.窄，大D.宽，小5. 电阻R1=1K 欧，R2=2K 欧，相对误差均为±5%，则串联后的相对误差为 。
A.±5%B.±4%C.±3%D.±2%解：相对误差=[R1/(R1+R2)*5%]+[R2/(R1+R2)*5%]6. 低频信号发生器的主振器通常使用 。
A.RC 振荡器B.LC 振荡器C.石英晶体振荡器D.高频振荡器7. 示波管的组成不包括 。
A.电子枪B.电子偏转系统C.荧光屏D.恒流源8. 示波管偏转系统水平偏转板X 板上所加锯齿电压称为 。
A.时基信号 或扫描信号B.电压信号C.触发信号D.电流信号9. 示波器荧光屏的颜色一般选 。
A.红色B.蓝色C.黄绿色D.黄色10. 根据测量误差的性质和特点，可以将其分为_________三大类。
A. 绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差11.在利用拍频法测频率时，随着被测信号与标准信号频率的接近，在示波器上幅度 。
A.逐渐接近而趋于一条直线B.趋于两条直线C.呈周期性变化D.无规律变化12.利用李沙育法测量频率时x f 和y f 分别是加在X 通道和Y 通道上的信号，图形与Y 轴交点为4个，与X 轴交点为2个，则x f /y f 等于 。
A.2B.0.5C.4D.1解：fx/fy=ny/nx13. 设某待测量的真值为10．00，测量过程中得到下列测量数据（10.10，l0.07，10.l2，l0.06，l0.07，l0.12，10.11，10.08，l0.09，10.11），测量结果的特点为A ．不精密，不正确，准确度低 B.精密欠正确 C.正确但不精密 D.即精密又正确，准确度高14.示波器的线性时基扫描方式包括 。

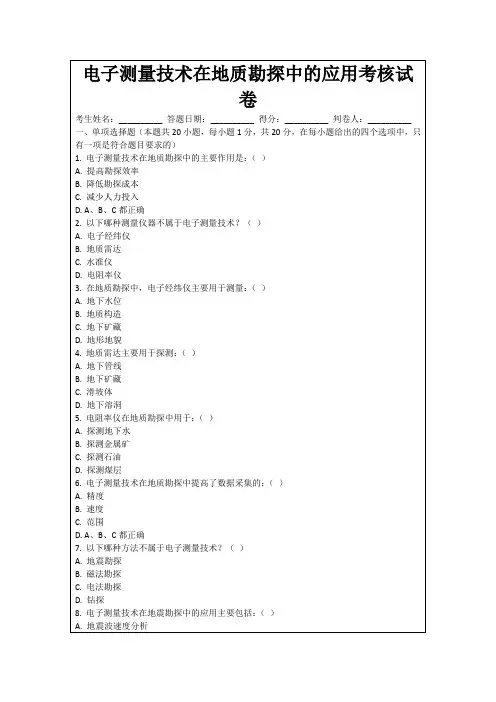

电子测量技术在地质勘探中的应用考核试卷
B.湿度
C.地形
D. A、B、C都正确
15.电子测量技术在地质勘探中的数据处理主要依赖于：（）
A.计算机技术
B.通信技术
C.人工智能技术
D.自动化技术
16.以下哪种技术不属于电子测量技术？（）
A. GPS
B. GIS
C. RS
D. CAD
17.电子测量技术在隧道工程中的应用主要包括：（）
A.隧道定位
A.地震波速度分析
B.地震相分析
C.地震事件识别
D. A、B、C都正确
9.磁法勘探主要用于探测：（）
A.金属矿
B.石油
C.煤层
D.地下水
10.电法勘探在地质勘探中主要用于探测：（）
A.地下水
B.金属矿
C.石油
D.煤层
11.电子测量技术在地质勘探中可以实时监控：（）
A.勘探进度
B.数据质量
C.设备状态
7.地震勘探中，通过分析地震波的__________可以推断地下结构。
8.在岩土工程中，电子测量技术可用于测量土壤的__________等力学参数。
9.地理信息系统（GIS）在地质勘探中可用于__________的分析和管理。
10.随着科技的发展，电子测量技术正向着__________、智能化等方向发展。
A.地质灾害预警
B.污染监测
C.生态评估
D.地下水污染调查
12.以下哪些技术可以用于地质勘探中的数据处理和解释？（）
A.计算机辅助设计
B.地理信息系统
C.遥感图像处理
D.人工智能
13.电子测量技术在隧道工程中的应用包括哪些？（）
A.隧道轴线测量
B.隧道围岩稳定性分析
电工电子测量 试卷
电工电子测量期末试题一填空题（每空1分，共30分）1.电子测量仪器由于本身性能不完善所产生的误差，通常包括这几类：、、及。
2. 各种信号发生器根据要求输出各种、。
3. 示波管是示波器中常用的显示器件，它由，和三部分组成。
4. 模拟式交流电压表根据其所用的检波器，可分为、和三种电压表。
5.频谱分析仪是对信号进行的重要仪器，目前应用最广泛的是。
6.Q表是用来测量。
7.电子测量仪器的稳定性通常用和两个参数来表征。
8.阻抗测量一般是指对、、和与它们相关、等参数的测量。
9.替代法中的替代法用于测量较大的电感; 替代法用于测量较小的。
10.各种的波形信号，是时域测量和频域测量不可缺少的设备。
11按检波方式分交流电压表可分为、和。
12用一只0.5 级50V的电压表测量直流电压，产生的绝对误差伏。
13用峰值电压表测量某一电压，若读数为1V，则该电压的峰值为伏。
二、判断题（每题1分，共15分）16.低频信号发生器只有功率输出，没有电压输出。
( )17.电子计数器中，送入闸门电路前的信号是扫描锯齿波信号。
( )18．通常加到示波器垂直偏转板上的电压是扫描信号，加到水平偏转板是的电压是被测信号电压。
（)19、文氏桥振荡器中的热敏电阻具有加速振荡建立和稳幅的作用。
（）20.指针式万用表测电阻时，指针处于中央位置时测量电阻的相对误差最小。
（）21从广义上说，电子测量是泛指以电子科学技术为手段而进行的测量，即以电子科学技术理（）22.修正值就是绝对误差的绝对值。
（）23数据3.21450保留4位有效数字，按照修约规则的结果是3.214。
（）24绝对误差越大则相对误差越大。
（）25测试装置的灵敏度越高，其测量范围越大。
（）26三角波滤波后可选出基波即正弦波，函数信号发生器中经常采用该方法。
（）27一个频率源的频率稳定度愈高，则频率准确度也愈高。
（）28脉冲式函数信号发生器只能产生脉冲信号。
（）29示波器的触发扫描方式特别适合于观测脉冲信号。
电子测量仪器的转速测量技术考核试卷
10.转速测量中，所有的测量误差都可以通过硬件设备来消除。
五、主观题（本题共4小题，每题5分，共20分）
1.请简述电子测量仪器在转速测量中的应用，并列举至少三种常用的电子测量仪器及其工作原理。
2.在进行转速测量时，可能会遇到哪些常见的问题和挑战？请提出至少两种解决这些问题的方法。
电子测量仪器的转速测量技术考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种电子测量仪器通常用于转速测量？（）
B.信号传输线路的干扰
C.传感器与旋转体的距离
D.传感器的供电电压
9.以下哪些转速测量方法适用于不同转速范围？（）
A.磁电式
B.光电式
C.霍尔效应式
D.机械式
10.以下哪些是转速测量信号处理中常用的滤波器类型？（）
A.低通滤波器
B.高通滤波器
C.带通滤波器
D.带阻滤波器
11.以下哪些设备可以用于转速测量结果的记录？（）
A.电压表
B.电流表
C.频率计
D.电阻表
2.电子测量仪器转速测量的基本原理是什么？（）
A.电磁感应
B.光电效应
C.霍尔效应
D.磁电效应
3.以下哪个单位用于表示频率？（）
A.安培（A）
B.欧姆（Ω）
C.赫兹（Hz）
D.瓦特（W）
4.转速测量的方法中，哪一种方法是非接触式的？（）
A.电磁式
B.机械式
电子测量技术概述试卷3及答案
电子测量技术概述试卷3及答案专业年级姓名一．填空题1.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用________电路作为检波器。
2.所有电压测量仪器都有一个________问题，对DVM尤为重要。
3.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的________方式。
4.频谱仪的分辨力是指能够分辨的________，它表征了频谱仪能将________紧挨在一起的信号区分开来的能力。
二、选择题1.根据测量误差的性质和特点，可以将其分为( )三大类。
A.绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差2.通用计数器测量周期时由石英振荡器引起的主要是( )误差。
A.随机B.量化C.变值系统D.引用三、简答题1.系统误差、随机误差和粗大误差的性质是什么？它们对测量结果有何影响？2.削弱系统误差的主要方法是什么？3.减小随机误差的主要方法是什么？四、计算题1.准确度为0.5级、量程为0-100V的电压表，其最大允许的绝对误差为多少？2.测量上限为500V的电压表，在示值450V处的实际值为445V，求该示值的：答案一．填空题1.二极管全波(或桥式整流)；2.抗干扰；3.断续；4.最小谱线间隔，频率；二、选择题1.C2.C三、简答题1.系统误差、随机误差和粗大误差的性质是什么？它们对测量结果有何影响？（1）系统误差是一个恒定不变的值或是具有确定函数关系的值；进行多次重复测量，系统误差不能消除或减少；系统误差具有可控制性或修正性。
系统误差使测量的正确度受到影响。
（2）随机误差的性质主要有：在多次测量中，绝对值小的误差出现的次数比绝对值大的误差出现的次数多；在多次测量中，绝对值相等的正误差与负误差出现的概率相同，即具有对称性；测量次数一定时，误差的绝对值不会超过一定的界限，即具有有界性；进行等精度测量时，随机误差的算术平均值的误差随着测量次数的增加而趋近于零，即正负误差具有抵偿性。
电子测量练习试题(有参考答案)
考核课程 电子仪器与电子测量 （ 练习卷） 考核方式 闭卷 考核时间 120 分钟一．选择题（每空2分，共20分）1、．在测量结果的评价中，精确度高表示（ C ）A 、系统误差大而随机误差小B 、系统误差小而随机误差大C 、系统误差与随机误差都小D 、系统误差与随机误差都大。
2、国际单位制（SI ）有7个基本单位，它们分别对是：长度单位：米(m)、时间单位：秒(s)、质量单位：千克(kg)、电流单位：安培(A)、热力学温度单位：（ C ）、发光强度单位：（ A ）、物质的量单位：（ B ）。
A 、坎德拉(cd)B 、摩尔(mol)C 、开尔文(K) 3、下列各项中不属于测量基本要素的是 （ C ）A 、被测对象B 、测量仪器系统C 、测量误差D 、测量人员 4、若马利科夫判据成立，则说明测量结构中含有 （ D ） 。
A 、随机误差B 、粗大误差C 、恒值系差D 、 累进性变值系差 5、交流电压V(t)的有效值的表达式为（ A ）。
A 、B 、C 、D 、6、 低频信号发生器中的主振荡器大多采用 RC 式反馈网络，其谐振频率表达式为: （ C ）A 、RC f π20=B 、LC f π210= C 、RC f π210= D 、RCLf π20=7、数字电压表（DVM ）主要由输入电路、A ／D 变换器、逻辑控制电路、计数器（或寄存器）、显示器，以及电源电路等几部分组成，其中（ B ）是数字电压表（DVM ）的核心。
A 、显示器 B 、A ／D 变换器 C 、输入电路 D 、逻辑控制电路 8、在测量结果的评价中，准确度高表示（ B ）A 、随机误差小B 、系统误差小C 、随机误差大D 、系统误差大二．填空题（每空1分，共15分）1、正弦信号源的频率特性指标主要包括频率范围_、频率准确度 和频率稳定度。
2、测量误差通常采用相对 误差和绝对 误差两种表示方法。
3、低频信号发生器常以RC文氏电桥振荡器做主振器，以产生1Hz~1M Hz的正弦信号为主。
电子测量的练习题与答案
1: 电子计数器的测频误差包括____误差和____误差。
±1量化、标准频率2: 频率计除测频、测周外，扩展功能有测频率比、测时间间隔、测相位差、自检3: 在测量周期时的主要误差有：____ 和____ 。
通用计数器采用较小的____可以减小±1误差的影响。
量化误差、标准频率误差、频标4: 在测量周期时，为减少被测信号受到干扰造成的转换误差，电子计数器应采用多周期测量法。
5: 采用电子计数器测频时，当被计数频率一定时，____可以减小±1误差对测频误差的影响；当闸门时间一定时，____，则由±1误差产生的测频误差越大。
增大闸门时间、被计数频率越低6: 在进行频率比测量时,应将____的信号加在B通道，取出____(周期倍乘为1)作为计数的闸门信号，将____ 的信号加在A通道，作为被计数的脉冲。
频率较低、一个周期、频率较高；7: 一个信号源频率实际值和其标准值的相对偏差定义为____ , 而把信号源频率变化的不确定性定义为频率准确度、频率稳定度8: 在测量阿仑方差时，其采样方法与标准的偏差不同，它的两次相邻测量之间是连续的。
二、判断题：1: 一个频率源的频率稳定度愈高，则频率准确度也愈高。
（错）2: 当被测频率大于中界频率时，宜选用测周的方法；当被测频率小于中界频率时，宜选用测频的方法。
（错）3: 当计数器进行自校时，从理论上来说不存在±1个字的量化误差。
（对）4: 在测量低信噪比信号的周期时,计数器通常采用周期倍乘,这主要是为了克服±1误差的影响。
( 错) 5: 用计数器直接测周的误差主要有三项：即量化误差、触发误差以及标准频率误差。
（对）6: 使用模拟内插法和游标法不能从根本上来消除±1个字的量化误差。
（对）7: 标准频率的相对不确定度应该比±1误差引起的测频误差小一个量级。
（对）三、选择题：1、在通用计数器测量低频信号的频率时，采用倒数计数器是为了（ D）A.测量低频周期B.克服转换误差C.测量低频失真D.减小测频时的量化误差影响2、用于电子计数器中的高精度晶体振荡器，通常采取了____措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东机电职业技术学院《电子测量技术》期末考试题（A卷）
第 1 页 共 5 页
2010～2010学年第1学期《电子测量技术》
期末考试题（A卷）
(适用于：电测0904、电信0906) 17栋201室上机考试
班级： 姓名： 学号：_____________
题目 一 二 三 四 五 六 总分 登分签名
得分 20 50
一、 填空题：（每空1分，共20分）
1、间接测量是先对与 被测量值 有函数关系的物理量进行
直接测量，然后按照函数关系求出被测量值的方法。
2、在一定条件下，误差的数值保持恒定或按一定规律变化，这种误差称为 系统误
差 。
3、图解法是指利用测量数据画出 一条或多条曲线 ，以直观地描述数
据的变化规律。
4、数字频率计采用的是 电子计数器 测频法。
5、信号发生器主要由 主振器 、 变换器 、 输出回路、 指示器
和电源等组成。
6、频率合成技术是对一个或几个高稳定度的 基准频率 进行频率加（和频）、减
（差频）、乘（倍频）、除（分频）等运算，从而产生一系列在一定频率范围内、按一定的频
率间隔变化的 离散频率信号 的技术。
7、示波管主要由 电子枪 、偏转系统 和 荧光屏 三部分组成。
8、频谱仪的频率范围是指频谱仪能达到规定性能的工作频率区间。
9、频谱仪的扫描时间是指扫描一次整个频率量程并完成测量所需要的时间。
10、直流电桥和交流电桥的相同点是直流电桥与交流电桥的 结构 和 平衡条件
都相同。
11、高频Q表是以LC振荡回路的 谐振特性 为基础测量电路元件参数的仪表。
12、逻辑分析仪有数据 捕获部分 和显示部分 部分组成。
二、 实操电子测量题：（共50分）
得分 评卷员
装
订
线
广东机电职业技术学院《电子测量技术》期末考试题（A卷）
第 2 页 共 5 页
1、验证基尔霍夫电压定律。绘制一个验证基尔霍夫电压定律电路。电路要求15V直流电源
一个、2kΩ、3kΩ、10kΩ电阻各一个。仿真结果用三块万表显示出来（采用屏幕打印形式）。
（20分）
2、逻辑分析仪和频率计的使用。绘制如下十进制计数器电路，分别用频率计和逻辑分析仪
测量函数信号发生器的频率，以及十进制计数器的逻辑状态。函数型号发生器的频率为
2kHz、幅度为10Vp。要求仿真结果用逻辑分析仪和频率计显示出来（采用屏幕打印形式）。
装
订
线
广东机电职业技术学院《电子测量技术》期末考试题（A卷）
第 3 页 共 5 页
（20分）
装
订
线
广东机电职业技术学院《电子测量技术》期末考试题（A卷）
第 4 页 共 5 页
3、使用LabVIEW创建一个简单的虚拟仪器，要求要求该仪器具有加、减、乘、除运算及
比较功能。要求保存该文件的虚拟仪器前面板窗口和程序框图窗口（采用屏幕打印形式）。
（10分）
装
订
线
广东机电职业技术学院《电子测量技术》期末考试题（A卷）
第 5 页 共 5 页
装
订
线
