高灵敏度光纤温度传感器
光纤传感器的实际应用案例及操作指南
光纤传感器的实际应用案例及操作指南光纤传感器作为一种基于光和光纤技术的传感器，具备高精度、高灵敏度、抗干扰等优点，广泛应用于工业、医疗、环境监测等领域。
本文将介绍几个光纤传感器的实际应用案例，并提供操作指南，帮助读者更好地了解和使用光纤传感器。
一、光纤温度传感器在工业监测中的应用光纤温度传感器可以实时、精确地监测物体的温度变化，广泛应用于工业生产中的温度监测和控制。
它适用于高温、低温、高压等极端条件下的温度测量，并具备抗干扰和耐腐蚀的特点。
例如，在钢铁冶炼过程中，通过将光纤温度传感器安装在炉内，可以实时监测炉温的变化，从而控制冶炼过程的温度，提高生产效率和产品质量。
使用光纤温度传感器的操作指南如下：1. 确保光纤传感器的光路通畅，没有断裂或弯曲。
2. 精确地连接光纤传感器和测量设备，保持信号的稳定传输。
3. 根据实际需求选择适合的光纤温度传感器型号，考虑测量范围、耐温度变化、抗干扰能力等参数。
4. 在使用前进行校准，在标准温度下将传感器的读数与已知的温度值进行比对。
5. 在安装过程中注意保护光纤温度传感器，避免物理损坏。
二、光纤加速度传感器在航空航天和汽车制造中的应用光纤加速度传感器是通过测量物体的加速度来获取运动状态及振动信息的传感器。
它具有高精度、高灵敏度、抗干扰等特点，在航空航天和汽车制造等领域被广泛应用。
例如，在航空航天领域，光纤加速度传感器可以用于飞行器的振动监测和结构健康监测，从而提高航空器的安全性和稳定性。
在汽车制造领域，光纤加速度传感器可以用于汽车零部件的振动测试和质量控制，从而提高汽车的性能和寿命。
使用光纤加速度传感器的操作指南如下：1. 确保传感器与被测物体之间的连接牢固可靠。
2. 选择适当的测量范围和灵敏度，根据实际应用需求进行调整。
3. 在使用前进行校准，确保传感器的读数准确可信。
4. 避免在高温、高湿等极端环境下使用，以防影响传感器的性能和寿命。
5. 定期进行维护和保养，及时更换损坏或老化的传感器部件。
光纤传感器的原理和分类
光纤传感器的原理和分类光纤传感器是一种利用光纤作为传感元件的传感器，其原理基于光的传输和传导特性。
由于光纤具有高强度、高精度、抗干扰性强等优点，因此在许多领域被广泛应用。
本文将介绍光纤传感器的原理以及常见的分类。
一、光纤传感器的原理光纤传感器是通过利用光的传输和传导特性来实现对物理量的测量或检测。
其原理基于光在光纤中传播的特性，通过引入测量介质或改变光纤本身的物理性质，来实现对所测量量的感应和转换。
光纤传感器的工作原理主要包括两个部分：光纤内部光的传输和光的检测与测量。
光纤中的光通过全反射现象在光纤内部传输，当外界环境或测量介质的物理性质发生变化时，会引起光的入射角度或传播路径的改变。
这样，光的特性变化就能被传感器感受到，并通过光的检测与测量来转换成电信号或数字信号进行处理。
二、光纤传感器的分类1. 根据测量原理分类- 干涉型光纤传感器：利用干涉原理测量物理量的变化，如干涉型位移传感器、干涉型应力传感器等。
- 散射型光纤传感器：利用光的散射现象测量介质的物理性质，如散射型温度传感器、散射型液位传感器等。
- 吸收型光纤传感器：利用介质对光的吸收特性测量物理量的变化，如吸收型浓度传感器、吸收型压力传感器等。
2. 根据传感原理分类- 光纤光栅传感器：利用光栅的周期性结构产生的光波反射、衍射或干涉现象进行测量，如光纤光栅位移传感器、光纤光栅应变传感器等。
- 光纤光栅传感器具有高精度、高分辨率和良好的抗干扰性能，在工业自动化、航空航天等领域得到广泛应用。
3. 根据测量的物理量分类- 光纤温度传感器：通过测量介质对光的吸收和散射特性来对温度进行测量。
- 光纤压力传感器：通过测量介质对光的压力和扭转特性来对压力进行测量。
- 光纤位移传感器：通过测量光纤长度的变化来对位移进行测量。
三、光纤传感器的应用领域光纤传感器由于其高灵敏度、高分辨率、抗干扰性强等特点，被广泛应用于各个领域。
以下是一些主要的应用领域：1. 工业自动化：光纤传感器在工业自动化中常用于测量温度、压力、液位等参数，可以实现对工业过程的监测与控制。

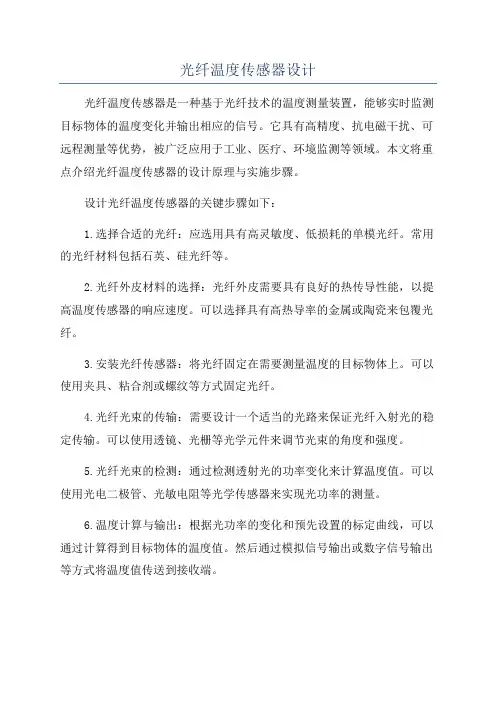

光纤温度传感器设计
光纤温度传感器设计光纤温度传感器是一种基于光纤技术的温度测量装置，能够实时监测目标物体的温度变化并输出相应的信号。
它具有高精度、抗电磁干扰、可远程测量等优势，被广泛应用于工业、医疗、环境监测等领域。
本文将重点介绍光纤温度传感器的设计原理与实施步骤。
设计光纤温度传感器的关键步骤如下：1.选择合适的光纤：应选用具有高灵敏度、低损耗的单模光纤。
常用的光纤材料包括石英、硅光纤等。
2.光纤外皮材料的选择：光纤外皮需要具有良好的热传导性能，以提高温度传感器的响应速度。
可以选择具有高热导率的金属或陶瓷来包覆光纤。
3.安装光纤传感器：将光纤固定在需要测量温度的目标物体上。
可以使用夹具、粘合剂或螺纹等方式固定光纤。
4.光纤光束的传输：需要设计一个适当的光路来保证光纤入射光的稳定传输。
可以使用透镜、光栅等光学元件来调节光束的角度和强度。
5.光纤光束的检测：通过检测透射光的功率变化来计算温度值。
可以使用光电二极管、光敏电阻等光学传感器来实现光功率的测量。
6.温度计算与输出：根据光功率的变化和预先设置的标定曲线，可以通过计算得到目标物体的温度值。
然后通过模拟信号输出或数字信号输出等方式将温度值传送到接收端。
需要注意的是，光纤温度传感器在设计过程中还要考虑防水、防污染等因素。
可采用光纤密封技术和表面涂层等方法来增加传感器的耐久性和稳定性。
总之，光纤温度传感器的设计是一个复杂而精细的过程，需要综合考虑光学、电子、材料等多个方面的知识。
通过合理选择光纤材料、设计适当的光路和检测方法，能够实现高精度、抗干扰的温度测量。
这将有助于提高工业生产过程的自动化水平、改善环境监测能力以及提升医疗设备的精准度。
高灵敏度光纤温度传感器
高灵敏度光纤温度传感器发表时间：2018-05-25T15:08:25.130Z 来源：《基层建设》2018年第4期作者：王永鹏宗义仲[导读] 摘要：光纤光栅是一种光学无源器件，由于其具有质量轻、体积小、抗电磁干扰、耐腐蚀以及传感测量的准确度高等优良特性，现已广泛应用于传感测量领域。
中国电子科技集团公司第四十九研究所黑龙江省哈尔滨市 150000 摘要：光纤光栅是一种光学无源器件，由于其具有质量轻、体积小、抗电磁干扰、耐腐蚀以及传感测量的准确度高等优良特性，现已广泛应用于传感测量领域。
光纤光栅作为一种传感测量元件，当外界环境温度发生变化时，使得光纤光栅产生一定的应变，这将引起光纤光栅的周期和光栅折射率的变化，从而使得进入光纤光栅中被反射和透射的光波发生一定的漂移，但在实际的应用中，往往由于温度变化的范围不大，从而温度引起的光纤光栅的应变非常微小，即裸光纤光栅的温度灵敏度很低，所以在实际的工程应用中，一般将裸光纤光栅进行温度增敏封装，以提高其温度灵敏度。
关键词：高灵敏度；光纤温度；传感器现有的光纤光栅的封装形式有很多，根据封装结构和材料的不同，主要有聚合物封装、金属管封装、基片式封装等比较常见的形式。
本文研究基片式的封装形式，通过对封装的结构进行改良设计，使其在温度方面的灵敏度得到较大提高。
1ＥＦＰＩ光纤温度传感器结构与原理ＥＦＰＩ光纤传感器结构如图１所示。
两个光纤陶瓷插芯相对放置插入一个铝套管中，使其端面相互平行，用陶瓷插芯的端面做反射面，形成Ｆ－Ｐ谐振腔结构。
一个带尾纤的陶瓷插芯作为第一个反射面，另外一个不带尾纤的陶瓷插芯作为第二个反射面，两次反射的光形成双光束干涉。
用螺钉将陶瓷插芯固定在铝套管内，然后用高强度的环氧树脂进一步固定并且密封该Ｆ－Ｐ腔结构的装置。
图１ＥＦＰＩ光纤传感器结构图陶瓷插芯热膨胀系数为α＝１１．４５×１０－６／℃，铝热膨胀系数为β＝２３．６×１０－６／℃。
光纤温度传感器 (2)知识讲解
4.3半导体吸收型光纤温度传感器
半导体吸收型光纤温度传感器是利用半导体材料的吸收
光谱随温度变化而变化的特性实现的。 光通过半导体材料时，
材料会吸收一部分光子能量， 当光子能量超过半导体禁带宽
度能量Eg( T ) 时， 传输光的波长发生变化， 由于禁带宽度随
温度的变化而变化， 因此半导体材料吸收的波长会随温度而
光探头是由半导体材料GaAs 制作， 其厚度 约100 M，两边抛光， 镀增透膜， 探头与光纤芯 的连接如图所示。
传感头结构图 此传感器其温度测量范围在- 10~120 ℃ ， 精确度可达1 ℃ ， 响应时间22 s， 特别适合超长距离和恶劣环境下的应用。
基于半导体GaAs 对近红外光的吸收波峰值随温度 升高向长波长移动从而引起透射率随温度变化而变化这 一特性设计了一种单光路的半导体吸收式光纤温度传感 器。测温系统原理图如图所示：
和传输型两种。 功能型光纤温度传感器是利用光纤的各种特性( 相位、偏
振、强度等) 随温度变换的特点， 进行温度测定。 这类传感器尽管具有
传!、 感!合一的特点， 但也增加了增敏和去敏的困难。 传输型光纤温度
传感器的光纤只是起到光信号传输的作用， 以避开测温区域复杂的环境。
对待测对象的调制功能是靠其他物理性质的敏感元件来实现的。 这类传
光纤传感器的优点1灵敏度高2几何形状具有多方面适应性可以制成任意形状的光纤传感器3可以制造传感各种不同物理信息如声磁温度旋度等的器件4可以用于高压电气噪声高温腐蚀或其他恶劣环境5而且具有与光纤遥测技术的内在相容性6测量速度快光的传播速度最快且能传送二维信息因此可用于高速测量
4.1光纤温度传感器的原理
敏感测头结构
采用经研磨并抛光厚度达200 m， 面积约2mm ? 2 mm 的GaAs 片， 将其垂直置于直径为2。 49mm 的陶瓷套管中 。 将GaAs 片粘在一边的陶瓷插芯端面， 将光纤对准并固定。 实验证明: 该单光路光纤温度传感器的测量精度可达到% 1 ℃ ， 响应时间在20 s 之内， 有良好的长期稳定性、重复性; 在 20~ 70℃ 具有良好的线性， 在这个范围内对某些环境下( 如 石油工业、电力工业) 可得到广泛应用。 根据传感头内的各部 分材料特性， 以及光纤的热稳定性， 这种传感器可在- l0~ 300 ℃内正常工作。 上面2 种传感器后者比前者在响应时间及适用温度范围方面均

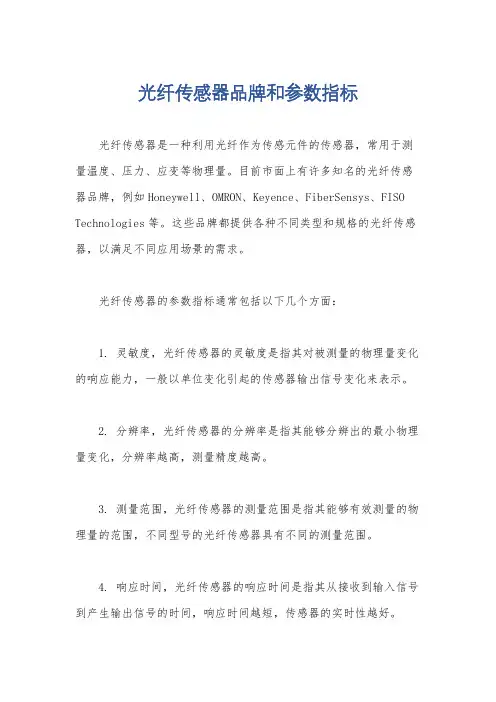

光纤传感器品牌和参数指标
光纤传感器品牌和参数指标
光纤传感器是一种利用光纤作为传感元件的传感器，常用于测量温度、压力、应变等物理量。
目前市面上有许多知名的光纤传感器品牌，例如Honeywell、OMRON、Keyence、FiberSensys、FISO Technologies等。
这些品牌都提供各种不同类型和规格的光纤传感器，以满足不同应用场景的需求。
光纤传感器的参数指标通常包括以下几个方面：
1. 灵敏度，光纤传感器的灵敏度是指其对被测量的物理量变化的响应能力，一般以单位变化引起的传感器输出信号变化来表示。
2. 分辨率，光纤传感器的分辨率是指其能够分辨出的最小物理量变化，分辨率越高，测量精度越高。
3. 测量范围，光纤传感器的测量范围是指其能够有效测量的物理量的范围，不同型号的光纤传感器具有不同的测量范围。
4. 响应时间，光纤传感器的响应时间是指其从接收到输入信号到产生输出信号的时间，响应时间越短，传感器的实时性越好。
5. 工作温度范围，光纤传感器的工作温度范围是指其能够正常
工作的温度范围，一般来说，工作温度范围越宽，适用性越强。
除了以上参数指标外，光纤传感器还可能具有其他特殊的参数
指标，如防护等级、耐久性等，这些参数指标会根据具体的应用需
求而有所不同。
选择合适的光纤传感器时，需要根据实际应用场景
的要求来综合考虑这些参数指标，以确保传感器能够满足实际需求。
光纤传感器在温度测量中的应用
光纤传感器在温度测量中的应用随着现代科技的不断进步，各行业对于温度测量的要求也越来越高。
而传统的温度测量方式，例如电阻温度计、热电偶等，存在着不可避免的缺陷，例如响应速度慢、易受干扰等。
而光纤传感器作为一种新兴的温度测量方式，已经被成功应用于各种领域，具备着响应速度快、准确度高的特点。
本文将介绍光纤传感器的原理、优点、应用范围以及未来发展趋势。
一、光纤传感器的原理光纤传感器的测量原理基于光学方法，将物理量传递到光学传感器中进行测量，使得测量结果具有高精度、高稳定性和高灵敏度。
在温度测量中，光纤传感器通过利用光纤对温度的敏感性来进行温度测量的。
在光纤传感器中，光纤起到的是光载体的作用。
一般情况下，光纤采用单模光纤，即只允许一条光路通过。
当光路通过光纤，由于光纤材料的物理性质，光路本身会发生一定程度的变化，例如反射、散射、吸收和干扰等。
这些变化的过程也是光纤传感器测量温度的基本原理。
具体实现过程是：把一个光源串接到一根光纤上，选择电磁波频段为红外或可见光，把电磁波沿光纤传递，使之经过一个空气、液体或固体样品。
样品和光线的交互作用将影响光的折射率，这导致光有一部分发生反射或散射，导致在光源端或末端出现干扰信号。
通过分析这些信号，并结合一定的理论计算，就可以得到样品的温度值。
二、光纤传感器的优点与传统的温度测量方式相比，光纤传感器具有以下优点：1. 响应速度快：光纤传感器响应速度快，适用于需要实时监测的场合。
2. 准确度高：光纤传感器在测量温度时具有更高的准确度和精度，可以达到精确到0.01°C的级别。
3. 不易受干扰：光纤传感器适用于较为复杂的环境，具有优异的抗干扰能力。
4. 可远距离监测：光纤传感器可以进行长距离信号传输，可对远离的位置进行测量。
5. 安全性高：光纤传感器可采用不含重金属的材料制成，具有安全性高的特点。
三、光纤传感器的应用范围光纤传感器的应用范围广泛，特别是在液态金属冶炼、石油钻探、核能安全、环境监测等需求高精度、高稳定性的领域中，其应用尤为广泛。
光纤温度传感器原理
光纤温度传感器原理光纤温度传感器是一种利用光纤材料的热敏特性来测量温度的传感器。
它利用光纤的光学特性和热学特性，将温度转换成光学信号，并通过光纤传输到检测端，最终实现温度的测量。
光纤温度传感器的原理主要基于两个基本原理：热敏效应和光纤传输。
热敏效应是指材料的电阻、电容、电导率等在温度变化下发生变化的现象。
光纤温度传感器中常用的热敏材料有热敏电阻、热敏电容和热敏电导率等。
当温度发生变化时，热敏材料的阻值、电容或电导率也会相应变化。
通过测量这些变化，就可以得到温度的信息。
光纤传输是指利用光纤的光学特性进行信息传输的过程。
光纤具有折射率高、传输损耗小、抗干扰能力强等优点。
光纤温度传感器利用光纤的这些特性，将温度信息转换成光学信号，并通过光纤进行传输。
在光纤的一端，通过光源产生一束光信号，经过光纤传输到另一端的检测器。
当光信号经过热敏材料时，由于温度的变化，光信号的强度、频率或相位也会发生变化。
通过检测器对光信号的变化进行测量，就可以得到温度的信息。
光纤温度传感器的工作原理可以简述为：首先，光源产生一束光信号，并通过光纤传输到待测温区域。
在待测温区域，光信号经过热敏材料，由于温度的变化，光信号的强度、频率或相位发生变化。
然后，光信号再经过光纤传输到检测端，通过检测器对光信号的变化进行测量。
最后，根据光信号的变化，利用预先确定的光学特性-温度曲线，就可以得到温度的信息。
光纤温度传感器具有很多优点。
首先，由于光纤本身是绝缘材料，能够在高电压、高电流等环境下工作，具有较好的电磁兼容性和抗干扰能力。
其次，光纤传输的光信号不受电磁场的影响，能够在较恶劣的环境下工作。
再次，光纤温度传感器具有快速响应、高精度和长测距等优点。
最后，光纤温度传感器适用于各种温度测量场合，如石油、化工、医疗、冶金等领域。
光纤温度传感器利用光纤的光学特性和热学特性，通过光纤传输温度信息，实现温度的测量。
其原理是基于热敏效应和光纤传输的。
光纤温度传感器具有快速响应、高精度和抗干扰能力强等优点，适用于各种温度测量场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23.4℃时的反射光谱
• 避免汞的过度蒸发，造成传 感器损坏，温度要控制在 50℃以下。
• 条纹对比度也随温度升高而变化， 温度升高可能是由温度引起的曲 率和汞表面的反射率的变化引起 的
孔径3.04μm 孔间间距6.26μm
折射率1.46
rod模和芯模之间的耦合 会很强。导致了一个非常 宽和多峰的共振波长区域。 模式剖面 (a) (b)非共振波长下基波芯模 和基棒模的模分布 (c)共振模式下的相互耦合 (d)在30℃和35℃下， 芯模LP与棒LP模式之间的 耦合相位匹配关系。
高灵敏度温度传感器
2cm,内径300μm 利用毛细现象滴入
折射率实验
温度实验
由于SiO2的热光系数较低， 这个结构的温度灵敏度 15pm/℃，但是异丙醇的热光 系数是-4.5x10-4℃，
封装在空气管中AB胶热膨胀 系数对温度灵敏度曲线 Rsoft仿真异丙醇热光系数对 温度灵敏度的影响， L2=500μm
2.74+0.55<3.88 由于异丙醇液体体积膨胀产生的压力
可光固化的聚合物
L=50.45μm， D=300.径125μm
18℃
内径70μm 外径125μm
水银的热膨胀系数 0-50℃
• 空气腔灵敏度曲线。 • 当温度升高1℃时，空腔长度 减小3.776 μm。
