单片机作品设计报告
2017—2018学年度第一学期
《单片机原理及应用》作品考试
模拟电梯
提交文档
姓名黄任军朱子豪
年级
专业通信工程
系（院）信息科学与工程学院
任课教师
2018 年 1月2日
2017-2018-1《单片机原理及应用》作品设计提交文档
一、作品设计目的
高温警报器在生活中应用非常广泛，比如，汽车的水箱高温警报，假如汽车水箱一直处于高温情况下又不能及时散热，这会对汽车的安全性能有极大的影响。
假如有高温警报器的话，可以将报警温度设置在水箱最高温度以下10摄氏度，这样可以让车主意识到水箱温度已经快要到达极限温度了，必须赶快降温。
二、作品设计内容
1、总电路图显示
2、总程序
#include <>
#define uchar unsigned char
#define uint unsigned int
sbit DS=P2^2; //定义温度传感器端口
uint temp;
uchar flag1; // 温度的正负
sbit dula=P2^6;
sbit wela=P2^7;
sbit beep=P2^0;
unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d, 0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
unsigned char code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd, 0x87,0xff,0xef};
void delay(uint count) //delay
{
uint i;
while(count)
{
i=200;
while(i>0)
i--;
count--;
}
}
void dsreset(void) //发送复位和初始化命令{
uint i;
DS=0;
i=103;
while(i>0)i--;
DS=1;
i=4;
while(i>0)i--;
}
bit tmpreadbit(void)
{
uint i;
bit dat;
DS=0;i++; //延迟
DS=1;i++;i++;
dat=DS;
i=8;while(i>0)i--;
return (dat);
}
uchar tmpread(void)
{
uchar i,j,dat;
dat=0;
for(i=1;i<=8;i++)
{
j=tmpreadbit();
dat=(j<<7)|(dat>>1); //读出的数据最低位在最前面，这样刚好一个字节在DAT里
}
return(dat);
}
void tmpwritebyte(uchar dat) //像温度传感器写入一个数{
uint i;
uchar j;
bit testb;
for(j=1;j<=8;j++)
{
testb=dat&0x01;
dat=dat>>1;
if(testb) //write 1
{
DS=0;
i++;i++;
DS=1;
i=8;while(i>0)i--;
}
else
{
DS=0; //write 0
i=8;while(i>0)i--;
DS=1;
i++;i++;
}
}
}
void tmpchange(void) //DS18B20开始改变{
dsreset();
delay(1);
tmpwritebyte(0xcc); tmpwritebyte(0x44); }
uint tmp() {
float tt;
uchar a,b;
dsreset();
delay(1);
tmpwritebyte(0xcc);
tmpwritebyte(0xbe);
a=tmpread();
b=tmpread();
temp=b;
temp<<=8;
temp=temp|a;
tt=temp*;
temp=tt*10+;
return temp;
}
void display(uint temp) //显示程序{
uchar A1,A2,A2t,A3;
A1=temp/100;
A2t=temp%100;
A2=A2t/10;
A3=A2t%10;
dula=0;
P0=table[A1]; //显示百位
dula=1;
dula=0;
wela=0;
P0=0x7e;
wela=1;
wela=0;
delay(1);
dula=0;
P0=table1[A2]; //显示十位 dula=1;
dula=0;
wela=0;
P0=0x7d;
wela=1;
wela=0;
delay(1);
P0=table[A3]; //显示个位 dula=1;
dula=0;
P0=0x7b;
wela=1;
wela=0;
delay(1);
}
void main()
{
uchar a;
beep=0; //先关蜂鸣器
do
{
tmpchange();
for(a=10;a>0;a--)
{
display(tmp());
}
if(temp>=340) //当温度超过34度，蜂鸣器便会报警。
{
P1=0x00;
beep=1; //蜂鸣器开
}
else
{
beep=0; ////蜂鸣器关
P1=0xff;
}
} while(1);
3、PCB设计过程
（1）画原理图
（2）生成PCB图
（3）布线
（4）敷铜
三、调试过程
1、详细连线
(1)将单片机的VCC, –用排线连接至数码管的针脚。
(2)将端口用杜邦线与蜂鸣器相连。
(3)将DS18B20以半圆形朝上的方式插入温度传感器接口。
2、调试过程简介
连接好各个模块，将程序写入STC89C52单片机中，用打火机快速烧温度传感器，温度超过34度，蜂鸣器开始发出报警声，当温度自然冷却到34度之下，蜂鸣器停止工作。
四、作品设计心得和经验
我和搭档两个人确立好课题之后，便进行了分工，我负责程序的设计，我搭档负责PCB制版。
两个人效率非常高。
当我的程序能运行出来，我就去实验室去烧写，最终完美运行，然后通知搭档。
搭档在宿舍里开始制版。
最终完成了课题。
经验：在制作课题的过程中，互联网非常的方便。

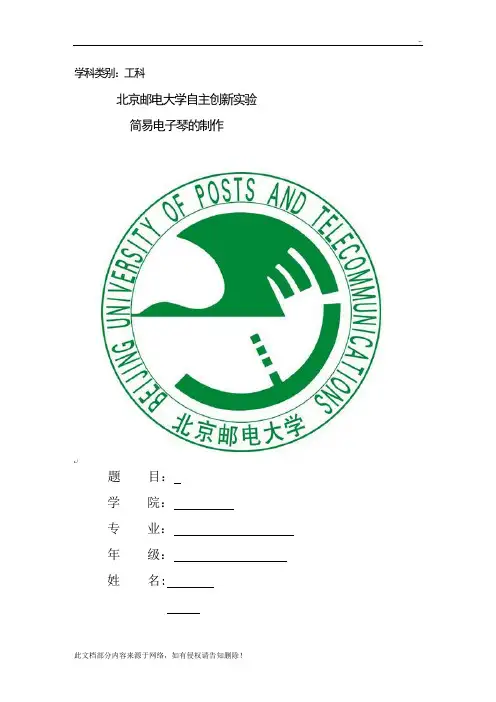

基于单片机的简易电子琴设计(报告)
学科类别：工科北京邮电大学自主创新实验简易电子琴的制作题目：学院：专业：年级：姓名:完成日期:摘要随着社会的发展进步，音乐逐渐成为我们生活中很重要的一部分，有人曾说喜欢音乐的人不会向恶。
我们都会抽空欣赏世界名曲，作为对精神的洗礼。
本论文设计一个基于单片机的简易电子琴。
我们对于电子琴如何实现其功能，如音色选择、声音强弱控制、节拍器、自动放音功能等等也很好奇。
电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。
它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。
本文的主要内容是用AT89S52单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。
本系统运行稳定，其优点是硬件电路简单，软件功能完善，控制系统可靠，性价比较高等，具有一定的实用和参考价值。
关键词：AT89S52单片机音色节拍器自动放音引言单片微型计算机是大规模集成电路技术发展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。
它的应用必定导致传统的控制技术从根本上发生变革。
因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。
电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。
它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。
本文的主要内容是用AT89S52单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。
本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。
利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。
并且本文分别从原理图，主要芯片，各模块原理及各模块的程序的调试来详细阐述。
单片机课程设计报告电子万年历
单片机课程设计报告电子万年历单片机课程设计报告：电子万年历一、设计简介在本次单片机课程设计中，我们选择了电子万年历作为设计主题。
电子万年历是一种结合了数字电路、单片机技术和实时时钟（RTC）技术的电子产品，它具有显示年份、月份、星期、日、时、分、秒的功能，还可以根据用户的需求进行定时、闹钟、报时等功能。
二、硬件设计我们采用了基于8051内核的单片机作为主控芯片。
该单片机具有丰富的I/O 端口，适于实现各种复杂的输入输出操作。
此外，它还内置了定时器和中断控制器，可以很方便地实现实时时钟功能。
1.显示模块：为了方便用户查看时间信息，我们选用了LCD显示屏作为显示设备。
LCD屏具有功耗低、体积小、显示内容丰富等优点。
2.实时时钟（RTC）模块：我们采用了常用的DS1302芯片作为实时时钟模块。
该芯片可以提供秒、分、时、日、星期、月、年的信息，而且还有可编程的报警功能。
3.按键模块：为了实现人机交互，我们设计了一组按键。
用户可以通过按键来调整时间、设置闹钟等。
4.电源模块：为了保证系统的稳定工作，我们采用了稳定的5V直流电源。
三、软件设计我们采用了C语言编写程序。
程序主要由以下几个部分组成：1.主程序：主程序主要负责读取RTC模块的时间信息，并控制LCD显示屏显示时间。
同时，主程序还要检测按键输入，根据用户的需求进行相应的操作。
2.RTC驱动程序：为了正确地读取和设置DS1302芯片的时间信息，我们编写了相应的驱动程序。
驱动程序包括初始化和读写寄存器两部分。
3.按键处理程序：按键处理程序用于检测按键输入，并根据按键值执行相应的操作。
比如，用户可以通过按键来增加或减少时间，设置闹钟等。
4.LCD显示程序：LCD显示程序用于控制LCD显示屏的显示内容。
在本设计中，我们使用了点阵字符库，将时间信息以字符的形式显示在LCD屏上。
四、测试与验证为了确保我们的电子万年历设计正确无误，我们进行了以下的测试和验证：1.硬件测试：首先，我们对硬件电路进行了测试，确保每个模块都能正常工作。

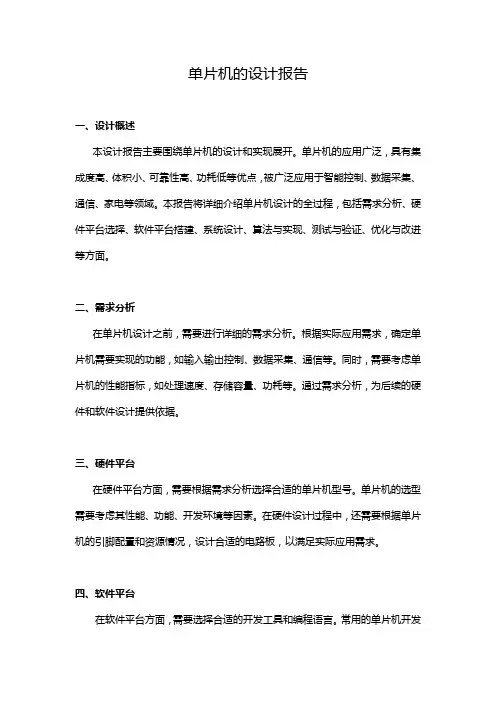

单片机的设计报告
