TCL L32F1B型液晶电视黑屏故障检修
倒雄49E 3500型液晶电视不定时黑屏故障裣修一台创维49E 3500型液晶电视，屏幕有时亮 有时不亮，但伴音一直正常。
拆机检查电源背光二合一板（型号为5800- L 4U 022-0000),没有脱焊或接触不良现象，须注 意的是，该板插座C N 1中的BL-ENA 端（背光 开/关)及BL-ADJ 端（亮度调节）易出现接触不良 现象，上电试机，在故障出现时测得C N 1中的背 光开/关和亮度调节信号电压均正常，开关电源输 出的12V 电压也正常，于是转向检查恒流电路 L E D 灯条。
实测发现,故障出现时，L E D 背光灯的接口处 电压波动较大，分析认为，此故障原因多为灯条异□代家勋常，因为在灯条出故障时，恒流部分会保护，导致 背光灯电压波动。
该机灯条有3根，其中两根由24颗3V 灯珠 串联组成,一根由12颗3V 灯珠串联而成，它们对 应供电也不一样，正常时灯条插座①、⑥脚及②、 ⑤脚间电压为72V ,③、④脚间电压为36V 。
灯条 插座的引脚号如图1所示。
拆开屏幕，取下LED 灯条，发现多只灯珠已发黄,为保证灯条工作的可 靠性，将3根灯条全部换新;为延长灯条的使用寿 命，拆除恒流电路中的电阻R 143、R 144和R 149 (均为4.7Q ),以降低灯条电流，如图2所示。
检查 无误后通电试机，故障排除。
纽■TCL L 32F 1B 型液晶电褪黑屏故障检修□刘祥平一台TCL L 32F 1B 型液晶电视，开机后黑屏， 伴音正常。
该机采用三合一主板（板号为TP .R D 8501. PB 776),开机后测量L E D 灯条插座C N B 801中的 输出电压为0V ,由此可判断恒流电路未工作。
断 电，用220V 灯泡对主滤波电容EB 1 ( 47|x F /450V ) 放电，然后在路检测，发现开关变压器次级背光电压整流二极管D B 102正常,但恒流电路中的场效 应管QB 801 (HDDllBl )与升压二极管DB 8〇l (H B R 3150 )短路。

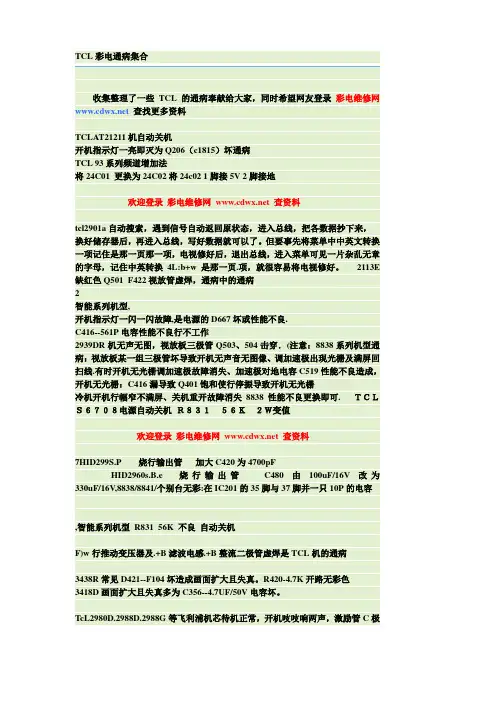

TCL彩电通病集合
TCL彩电通病集合收集整理了一些TCL的通病奉献给大家，同时希望网友登录彩电维修网 查找更多资料TCLAT21211机自动关机开机指示灯一亮即灭为Q206（c1815）坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地欢迎登录彩电维修网 查资料tcl2901a自动搜索，遇到信号自动返回原状态，进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。
但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换4L:b+w是那一页.项，就很容易将电视修好。
2113E 缺红色Q501 F422视放管虚焊，通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值欢迎登录彩电维修网 查资料7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。
R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。
TCL 55C6型液晶电视黑屏故障维修
长虹LT37630X型液晶彩电黑屏故障裣修□黄宏章一台长虹LT37630X型液晶彩电，开机后黑 屏，但伴音正常。
该机采用EEFL灯管，将万用表置于AC2500V挡，检测高压变压器T402输出端电压，发现开机后该电压迅速升至550V,然后又很快降 为0V,说明背光振荡电路已启动，随后又进入了 保护状态。
拆下电源背光二合一板，测得T402高压输出 绕组阻值为无穷大，初级绕组阻值为in,看来高 压绕组已开路。
拆开T402,看到高压绕组的引出 漆包线断路，如图1所示。
由于该漆包线线径细, 用小刀去漆皮不安全，于是取来一块松香,放在漆 包线头下，将线头置于松香面，用烙铁头来回加热去漆皮，并上好锡，然后找一段软线，连接断点，并 上好锡，力求焊点光滑无毛刺，以防打火，最后用 704硅胶密封焊点，这时测得高压绕组的直流电 阻为44.611,已恢复正常。
上电试机，故障排除。
■TCL 55C6型液晶电tS黑屏故障维修□刘文锦一台55C6型液晶电视，开机后黑屏,伴音正 常。
拆机,拔下主板与灯条供电插接线，用灯条检 测仪检测灯条,发现有一组灯条损坏。
因此机的液 晶屏通过双面胶与边框粘接固定，所以拆屏时一 定要小心，以免损坏液晶屏。
笔者先找找一块废旧液晶电视的散光胶片，用剪刀裁出10cmx5c m的一小块，然后手持该胶 片将液晶屏与边框之间的粘胶切割分离开，最后 小心地取下液晶屏及导光板。
目测检查，发现一根 灯条上的一颗灯珠已损坏，如图1所示。
用壁纸刀 拆下损坏的灯条，并把灯条散热板上的粘胶清除 干净，换上同型号灯条并粘接好，上电试机，灯条发光正常。
接下来，断电，把边框上的残留粘胶及 液晶屏上的残留粘胶清除干净，再贴上无边框液 晶屏专用双面胶（操作时一手撕防粘模一手按压 屏，使屏与边框粘接更牢实），最后连接好各个插 接线，上电试机，屏亮，故障排除。
■■损坏的灯珠1^1re le vision。
TCL机芯常见维修案例
TCL机芯常见维修案例机芯：MS28L故障现象：红灯亮不开机分析与检修：通电试机指示灯红灯闪烁，显示屏背光不亮，按键和遥控均无反应。
由此初步判段故障应该在电源板3.3V 电路单元或数字板电路单元问题。
首先对电源板进行判断，用强制开机方法点亮背光显示屏，背光正常。
说明电源板没问题。
检测3.3V待机电压、供电不正常只有1V左右在抖动。
故障应该在数字板待机电路上。
经用电阻挡测量数字待机电路，发现U500 IC的3.3V待机供电脚对地短路，经更换U500。
通电检查机器故障排除。
U500的具体电路详见下图：U500短路机芯：MT23L故障现象：开机一分钟后啸叫，自关。
分析与检修：此机是用户机器，出现的故障现象是开机一分钟后出现啸叫、自动关机。
当电视机刚搬到桌面上通电调试未发现故障，就放了一首MP3歌曲来老化。
但，播放一段时间后出现啸叫自动关机后又自动开机的现象。
然后打开后盖通电测机内各供电电压，均正常。
因使用的是指针万用表，所以就校了一下表针重新测量。
待反复测量时，注意到U104的2.5V 三端稳压从第一遍正常到第二遍2.7V感觉在正常范围内，到第三遍时已经啸叫自关。
电压已经生至3V。
用手摸有少许烫手。
把U104换掉故障排除。
红圈内为U104元件位置。
机芯：MS801故障现象：有时自动关机分析与检修：打开主菜单或进入全景浏览时，有时会自动关机的故障现象。
经升级及复位系统后均无效。
检查复位电路也未见异常，由于该故障的温度特性同电解电容不良引起的故障相似，便决定依次对电容C020、C043、C063进行更换，但更换后故障依旧。
以前维修中发现出现过MT23L机芯液晶彩电上L010电感不良会引起冷机有时不开机的故障，便决定对电路中的电感L404、L401、L402、L403等进行代换，但代换后试机仍然无效。
维修一时陷入困境，从电路分析来看，怀疑会不会在C063上并的电容太小呢！后来直接在上面并一只47UF 电容，经两天试机故障还真的不出来了，经试验在C063上只要并接一只22UF电容，故障也就不会再出现了。
TCL液晶彩电三无故障集锦
TCL液晶彩电三无故障集锦机型L32M90通电观察此机开机灯亮不开机，遥控、本机按键操作都没有任何反应。
因为这种机芯软件故障较少，所以暂不考虑软件问题，拆开机器测量所有供电，发现U805(AZ1084)输出电压2.6V左右，较为异常，正常应为1.26V，此现象应为接地不良或此IC损坏，试补焊无此IC无效，用表电阻档测此块接地有120欧姆的阻值，对照图纸发现有一10R的电阻连接到地，仔细检查实物发现R805（10R）电阻有一端虚焊，补焊后通电开机故障排除。
机型L46P11FBDEG 通电试机为灯亮不开机，怀疑为软件问题，先给电视升级，用串口加网线升级主程序发现写到一半无法进行。
怀疑mboot 程序25Q16 损坏，重更换25Q16 抄写后故障依旧，是因为Flash 有一段写不进去，更换U1301 集成块后升级软件，试机故障排除。
机型LE32C16这就一款商用科技推出的机器，主解码也是MST181的芯片，近期收到多台该型机都是灯亮不开的故障，测主板未发现异常，怀疑软件不良的可能性较大，但又不知该型机如何升级，遂采用用空白的25L32芯片在编程器上离线抄写后装机，故障排除。
机型L32M90 该机原机芯板已报废，换新的数字板为5V12V供电的那种，而该机的电源板为5V24V 输出的板子，且数字板上无24V转12V的电路，强行装机会导致屏供电为24V。
再申购新板已无法申购到，为解决这个问题从市场上购得一种可调的DC-DC工装小板，其最大输出电流为3A，经测算电流够用，将这个工装小板串如24V输出的电源线中将电压调为12V，上电开机机器正常工作。
机型L26M90通电测量此机的STB5V，没有输出，此电源板副电源用的是FSQ510，P5脚为VCC供电，测量此脚发现电压为7V左右，（正常为10V）代换FSQ510机器正常开机，又发现冷开机无伴音，更换C906、C907、C908、C909故障排除。
机型L32F2300B通电试机观察此机指示灯不亮，遥控按键开机就无反应无光无声。
TCL常见故障维修120例
机器型号故障现象故障原因位号1元器件AT21231自动关机解码部分__三极管坏Q206C1815AT29189遥控失灵CPU控制部分__电阻坏R02646Ω变大2513E无彩色解码部分_晶振坏X201 4.43MZHiD435B.r会聚乱枕形校正部分__电阻坏R378810K电阻AT2565A枕形失真行扫描部分__二极管坏D403FR104AT2970I三无电源部分__三极管坏Q821D1273A RPT4302M会聚不能调整电源部分__虚焊IC3112AN7805AT25215Z枕形失真枕形校正部分__短路D403FR104AT29211搜不到台解码部分__电感坏L202电感AT34286AV图像有横线行扫描部分__虚焊R308220ΩAT29U159灯亮不开机行扫描部分__三极管坏Q401C2482NT25A11枕形失真行扫描部分__电阻坏R48856K电阻HiD29206P自动关机行扫描部分__电容坏C418电容AT21181机内有异响行扫描部分__虚焊L40545υH 1475S搜不到台AV处理部分__三极管坏Q907C124AT25211三无电源部分__电阻坏R803820KHiD29276H有声音无图像视放部分__电阻坏R534220KHiD2992I缺红色视放部分__三极管坏Q562A101525V1灯闪三无电源部分__电阻坏R809100KT401BCT-1960a AT2516UG自动关机行扫描部分__行推动变压器坏AT29187缺红色视放部分__电阻坏R518470ΩAT2165搜不到台高频部分__二极管坏D10133VHiD435B.r三无电源部分__IC-厚膜块坏IC802LM393AT21215灯亮不开机解码部分__晶振坏X201晶振HiD29206P某频道无彩色解码部分__晶振坏X001晶振 8M HiD29189H有声音无图像行扫描部分__三极管坏Q403C5144HiD435B.r会聚不能调整电源部分__虚焊IC3112AN7805补焊HID432无彩色CPU控制部分__IC-记忆块坏IC60224c32HiD29206P行幅小回扫线视放部分__IC-视频处理器坏N501TDA6111Q 2975D图闪CPU控制部分__IC-记忆块坏IC02集成块2966G图像不清晰解码部分__电阻坏R206100K电阻AT2590UB灯亮不开机行扫描部分__电阻坏L401拉线1475S灯亮黑屏有声CPU控制部分__IC-CPU块坏IC2018823 2980DB搜不到台CPU控制部分__轻触开关坏K1-K7按键AT25288三无电源部分__稳压管坏D8398.2VAT25215Z灯亮不开机电源部分__虚焊L824100uH 2113T无彩色解码部分__电容坏C2370.47uAT29211机内有异响电源部分__电阻坏R83182KAT29286三无电源部分__IC-厚膜块坏N801KA5Q1265 HiD29189PB场幅压缩/扩大场扫描部分__电阻坏R34735.7K 2939DR灯亮不开机视放部分__三极管坏Q511F422HiD34158H有声音无图像视放部分__电阻坏R504220K 2911灯亮不开机电源部分__三极管坏Q801D667AT29211有声音无图像CPU控制部分__IC-CPU块坏IC601TDA7266 AT21286自动关机电源部分__电阻坏R84112K29U186ZG灯亮不开机电源部分__IC-厚膜块坏IC801S6708AT29211三无电源部分__二极管坏D840 5.6VHiD522B.r会聚不良电源部分__IC-厚膜块坏IC801TDA44608 2906E自动关机电源部分__电阻坏R83412KAT2575S字符错乱CPU控制部分__IC-记忆块坏IC00224C08 2113E缺红色视放部分__虚焊Q501F422AT21276有声音无图像视放部分__电阻坏R526470欧姆HiD34A61H回扫线视放部分__IC-视频处理器坏IC521TDA6111Q AT29211A偏色视放部分__电阻坏R51615KHiD29286P水平亮线场扫描部分__IC-场块坏IC301TDA8177 AT25228缺红色视放部分__电阻坏R519 2.7KHiD435伴音失真伴音部分__三极管坏Q1501C1815AT29211A无彩色解码部分__晶振坏X002晶振AT2516U灯亮不开机电源部分__虚焊D831RU4HID432无彩色CPU控制部分__IC-记忆块坏XN30110MHID432彩色淡对比度差视频显示处理部分__电感坏L136133uHHID432图像扭曲视频显示处理部分R1368100kAT19189自动关机电源部分__电阻坏R853100KNT21A31AV无图像AV处理部分__电阻坏R901 4.7KAT25181缺红色视放部分__虚焊R517510欧姆AT2590UB行幅压缩/扩大行扫描部分__电阻坏R48856K电阻AT25211灯亮不开机解码部分__晶振坏X20112MHZ晶振HiD29166P有声音无图像视放部分__IC-视频处理器坏IC511TDA6111Q*2 NT25A11行幅压缩/扩大枕形校正部分__电容坏C451 4.7uF 2513E有图像无声音伴音部分__低音喇叭坏喇叭喇叭*2AT3416U三无电源部分__二极管坏D828二极管AT2590UB场幅压缩解码部分__电阻坏R21739KAT2965U音量失控伴音部分__IC-功放块坏IC601AM5891K AT21211三无场扫描部分__IC-场块坏IC301TDA9302A 2988D灯亮不开机视放部分__三极管坏Q502/Q507三极管HiD2992I三无行扫描部分__电容坏C417560P/2KV HiD528SB.r三无电源部分__三极管坏Q80012SC3311A HiD435B.r有图像无声音CPU控制部分__IC-记忆块坏IC160224c16AT2170水平亮线场扫描部分__二极管坏D302IN4001HiD29128H有图像无声音伴音部分__IC-功放块坏IC602TDA7945 HiD34A61H灯亮不开机组件板_数字板坏CD2222PHID43P5三无电源部分__三极管坏Q8007/Q800K2645AT25228灯亮不开机解码部分__晶振坏X20112M2580DB有声音无图像场扫描部分__IC-场块坏IC301TDA8351 RPT4302灯亮不开机电源部分__电阻坏R8010270KHiD432B.r三无电源部分__电阻坏R80660.56 HiD34189P灯亮不开机行扫描部分__三极管坏Q402C5144NT25A11搜台少高频部分__二极管坏D102 2.4V稳压2980G灯亮不开机行扫描部分__电容坏C416516p2113T三无CPU控制部分__电容坏C01215PHiD5221H三无电源部分__电阻坏R8004360K欧AT29211A有声音无图像解码部分__IC-解码块坏IC2018373AT21211机内有异响伴音部分__三极管坏Q601A1015HiD29189H灯亮不开机CPU控制部分__IC-记忆块坏IC00224C162906E自动关机电源部分__虚焊R831虚焊RPT-4302M会聚不能调整电源部分__虚焊IC31137805虚焊AT25289屏幕左半部无图行扫描部分__电阻坏R47110K电阻AT25288无彩色高频部分__中周坏X0018000HZ2166A蓝屏解码部分__中周坏T2012365602502D灯亮不开机行扫描部分__虚焊Q401虚焊AT2565A水平亮线场扫描部分__IC-场块坏IC301TDA4683NT21A11三无电源部分__二极管坏D802RL255AT25286搜不到台CPU控制部分__电阻坏R21110千欧AT29211A灯亮不开机伴音部分__IC-音效处理器坏IC601NJW1166HiD299S.P灯亮不开机行扫描部分__电阻坏R479电阻HiD34189PB单色回扫线视放部分__IC-视频处理器坏IC511TDA6111Q2977E灯亮不开机电源部分__电阻坏R832120Ω电阻2988D图闪行扫描部分__虚焊T401行推动变压器虚焊HiD435灯亮不开机行扫描部分__三极管坏Q3002C5144AT2988D灯亮不开机行扫描部分__电容坏C4162KV/470PF2911DZ图像不清晰高频部分__电容坏C229223PAT2516UG图像不清晰故障原因不确定技改在消磁线圈并电阻LCD3026无彩色解码部分__IC-解码块坏IC203TDA9181NT21A11三无电源部分__IC-厚膜块坏IC801TDA16846AT25211图闪场扫描部分__二极管坏D3011N4004AT29187三无电源部分__二极管坏D8081N4148N21K8逃台高频部分__高频头坏TU101EI-5GIE-CV10AT2590UB三无电源部分__电容坏C806电容RPT-4302M会聚不能调整电源部分__虚焊IC31137805虚焊AT25289屏幕左半部无图行扫描部分__电阻坏R47110K电阻备注8803机心的通病接收头5V供电更换时要注意型号会聚调不到最佳,行幅打不可调常见故障 D405坏故障相同经常坏Q821,需同时更换D821通病通病IC供电电感场偏转阻尼电阻开路,场自激干扰行推动管在路测量不准确,更换试机枕校部分电阻逆程电容行电感松动补胶AV切换不正常STR6856电源通病1/8W电阻厂家新出机已加大电阻功率主电源电压5-10V变化 R809100K电阻开路常见视放部分拆除LM393 将①④脚短接,强制电源工作与半桥屡坏Q403 要同时更换X001 8M晶振虚焊是TCL通病该机HID2状态无彩色,换了TDA9332无效,注意软件版本可进总线调COMB状态查AGC电压不正常该机型发生最多的故障,由于热溶胶引起接触不良A01V14自然损坏较率高轻触开关质量很差,K1-K7串连分压,要同时换44608电源不能带假负载,L824脱焊通病L76818 (39)APC电容漏电44608电源开机哒哒响,电源取样部分电阻R831变大精密电阻35.7k变为46k8838机心灯闪有高压黑屏注意查视放部分视放部分的1/8W大阻值电阻易坏用D1273代用同时换D803雷击后7266伴音功放易损怀16846电源自动关机,将R841减小到2.7K6708⑨脚虚焊,C830不良,开机易烧670844608电源取样基准稳压管坏开机哒哒响三无会聚副电源板供电不良虚焊或开路不开机,6656电源常见故障总线机怪故障先换储存块试试要拆下去掉热溶胶,只补焊一下,过一段时间还会脱焊显象管跳火引起水平亮线故障一般先换场块,再查供电再查外围元件静噪部分通病该机HID2状态无彩色,换了TDA9332无效,注意软件版本8V供电电感不良,出现怪故障对比度调大后图像扭曲与ABL电路有关R1368改为200K显示电压低自动关机,电压取样部分电阻R853变为350K枕校部分电阻显象管跳火引起这种无极性电容一般不易损坏这种机心是会烧喇叭的39K电阻变为60K音效块坏分立件电源不可靠,电容失效引起电压高,是会烧场块的8838机心灯闪有高压黑屏注意查视放部分Q8001 Q8002 Q8003 Q8005都是欠压保护通管子,可拆除Q8005检查软件故障此位置的管子测量不准确,一定要换个试试常见故障这种电源维修可拆除IC8002 将①④j脚短接虚焊,出现彩虹状,不能再开机了,再开显象管就要切颈了欠压保护取样电阻过流检测电阻损坏原因可能与晶振有关波段转换部分不正常32k晶振旁边的贴片电容高低压切换的取样电阻易损件8373是会出这种故障,还会出现缺色的故障静噪部分软件故障去掉热溶胶再补焊通病中周要耐心调,偏一点就不存台是热溶胶引起的总线机音效处理块坏也表现为电脑死机,可脱开数据和时钟线压器虚焊开机有高压瞬间保护AGC电压不正常圈并电阻雷击机一般只坏16846 最好把D831也换掉直接更换,测量是正常的这种高频头质量较差400V/220UF容量减小电源不起振通病。
TCL L46F11型液晶电视黑屏故障检修
A P P L I A N C E T R E P A I T R I N G TCL L46F11型液晶电视黑屏故障检修一台TCL L46F11型液晶电视，开机后背光 不壳,黑屏。
该机使用的电源板型号是40-P2720C0-P W B1X G。
上电，测量主板3.3V供电正常，二次开□代家勋如图1、图2所示。
拆下高压板检查，发现该板背 后有3根金属条，其中一条已经断掉，如图3所 示。
焊接好该金属条后试机，故障排除。
事后又检修多台该型机黑屏故障，发现这3M插座:从左到右亮度调节2.8V,背光开/关2.8V,电流检测2.1V S插座：从左到右亮度调节2.8V,背光开/关2.8V,最后脚为空故障点的金属条，一共有3根4、7”进入工厂模式，如图6所示。
在工厂模式下，选中“I n k TV"项，按“确定”键执行初始化即可。
例5: —台三洋⑥ 55CE830D3 型机，更换主板后开机，显示长虹L O G O。
分析检修：先按长虹的遥控器进入工厂模式，其软件代号显示为“55E9”，无法改为“55CCE830D3"。
随后进入设计模式，进行 E E P R O M初始化操作，接着再进入工厂模式，将 软件代号更改为“55CE830D3”后保存，机器重启 后显示三洋L O G O,故障排除。
例6: —台三洋50C J E5129H3型机，更换主板后出现两幅画面，如图7所示。
刷机后交替出现 红、绿、蓝光栅。
分析检修：根据故障现象分析，怀疑刷错软件。
核实软件后再次升级，故 ⑦障依旧。
查询资料得知，本机可以通过刷机更改屏 参，具体方法如下：先编辑一个名称为p a n e l i n d e x.t x t的文本文 档，文本内容为“16”，然后把该文档拷贝到U盘 根目录中，最后将U盘插在机器的U S B接口中 (确保电视机只插了一个U盘）。
上电开机，当电 视机指示灯闪烁时，表示升级成功，此时拔下U 盘,重启机器即可。
TCL L32P21BD型液晶电视背光异常故障检修
w w w.j w 1 989.<：nA P T=>L_I A7M C E T R E P A I T R I N I G倒维32E550D型液魏视背光-亮脈故隨修□末署名一台创维32E550D型液晶电视，开机后背光 _亮即灭。
屏幕后测量灯条，各组灯珠发光正常。
恢复原扁排 线供电,开机后发现有6颗灯珠不亮，看来灯条供损_电扁排线有问题。
取出扁排线插头，发现12条金 手指中有5条不同程度变短，如图1所示。
经测 量，由于金手指的问题，导致灯条中一组灯珠得不拆机检查，发现该机灯条供电线是扁排线，不好测量，于是换上同型号背光板开机，故障不变，怀到供电，从而引起背光电路保护，出现背光一亮即疑灯条损坏。
拆开灭现象。
解决方法：以最短的金手指的长度为准，用剪刀将多余的金手指部分剪去，如图2所示。
将处理后的金手指插入背光板的供电插座并锁紧，上电试机，故障排①©除。
副TCL L32P21BD型液晶电黼光异常議检修一台TCL L32P21B D型液晶电视，开机后背 光时有时无,但伴音正常。
拆开机壳，目测电源板（板号为：40-PE3210- PWJIXG)上无明显损坏的元件。
上电测得主滤波 电容CE2、CE3 (均为82(x F/450V)两端电压为300V,开关电源次级输出的3.3V待机电压正常；二次开机，CE2、CE3 的电压由300V□刘祥平升至380V,开关电源次级输出的24V电压正常，但背光不亮。
在测量LED背光恒流电路的24V供 电时，背光闪烁几下后点亮，此时背光L E D恒流 电路输出电压为60V(正常）,屏幕亮度均匀，没有 LED灯珠损坏现象。
几分钟后，背光熄灭,这时测 得电源板上插座P4中P_O N端电压为3V(正 常）,BL_O N电压为0V。
判断故障点在主板上。
由于主板价格较贵，决定采用应急维修方法:先找一 只l k f l电阻,一脚焊在插座P4的3.3V供电端，另一脚焊在LED恒流电路的BL_O N端，然后断开 主板的BL-O N线，如图1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。
二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。
以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。
25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。
二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。
如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。
按遥控器上"菜单"键退出内部菜单。
三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。
TCL电视维修实例：实例1；TCL电视型号：2501C故障现象：自动搜台搜一下即跳掉，回到无字符的光栅状。
检修：打开内部菜单，逐项记录所有数据后，更换存储器24C04空白的即可，然后再打开内部菜单，将原始数据重写入新的存储器内，按"跳台"键退出内部菜单。
再调整用户菜单后，即可重新搜台。
故障排除。
此故障同样适用2511C、2901A、2966G等机型。
2：TCL电视型号：2166A故障现象：自动搜台能收到台并节目号能上升，但搜完后又不存台，尤其是在采用有线电视时更为明显。
检修：节目号能上升，说明AFC、行同步信号正常，拆开机器看存储器的7脚是否接地，如未接地，将存储器7脚接地即可。
如已接地的更换存储器试之。
3：TCL电视型号：2909B故障现象：场频不稳，呈慢慢向下移动状。
检修：此类现象一般认为故障是在场部分，但此例实为存储器24C04不良。
打开内部菜单抄下原始数据，更换存储器后抄入原数据即可。
此种机型有时候出现场幅、行幅扩大、枕型失真、电台丢失、不能遥控关机等现象，可进入内部菜单后，逐项修改数据至正常后退出就可，不必更换存储器。
4：TCL电视型号：2911D故障现象：三无，指示灯不亮。
检修：打开机器发现电源厚膜块s6708A炸裂，R814、R812、R813、C811、保险丝等烧毁。
更换上述配件后，开机立即烧毁新换的全部配件，仔细检查后发现并在140V整流二极管D831两端电容C833有裂痕，再次更换所有配件后，开机故障排除!适用同类型机器5；TCL电视型号：2911D故障现象：图像缩小，且时大时小。
检修：测量主电压在130～90V之间波动，检测Q831、D840、R833及光耦均正常。
后测到C839漏电，更换后故障排除!适用同类型机型6；TCL电视型号：2916D故障现象：图象扩大。
检修：测主电压为156V左右，偏高。
怀疑故障在电源电压取样电路，在测到电阻R831时发现电阻为67k左右，正常为56k，更换后故障排除!适用同类机型7；TCL电视型号：2511DI故障现象：图象左右缩小，呈枕形失真状。
检修：测枕较管Q353C极电压只有几伏，R365正常，测D406击穿，更换同型号fR104后故障排除!适用各类机型8；TCL电视型号：2575D故障现象：图象左右和下面三面缩小，边缘整齐。
检修：将原OM8838更换成om8841后故障排除!适用同类机型9；TCL电视型号：2516D故障现象：开机指示灯亮，按节目键后有高压上去的一声响且指示灯一闪一闪，但始终无光栅出现。
检修：试关机时有光栅一闪，且光栅偏紫色。
该机采用om8838有阴极电流自动调整和检测功能，当阴极电流不平衡时，视放截止。
阴极电流反馈检测点为om883818脚，正常为8V左右。
说明三枪不平衡，更换绿枪视放管Q512后，再开机故障排除!适用同类机型实例10；TCL电视型号：2980G故障现象：开机指示灯亮，按节目键后无高压上来的声响，指示灯一闪一闪，始终无光栅出现。
检修：测主电压正常，行推动管饱和导通。
开机后按节目键有反应，说明CPU工作正常。
怀疑行反馈信号有问题，查C416、C417发现C416漏电，保险起见将C416、C417一起更换，开机故障排除!适用同类机型实例11；TCL电视型号：2927D故障现象：开机指示灯亮，按节目键后无高压上来声，指示灯一闪一闪，始终无光栅。
检修：测主电源正常，在测行推管Q401基极时发现该管子虚焊，原因为线路板上固定零件用的热熔胶涂在该管上，经发热熔化后，渗入该管管脚以致于顶出锡盘造成虚焊。
刮净热熔胶后补焊开机故障排除!适用同类机型实例12；TCL电视型号：2976s故障现象：开机图象散焦，放的时间再长也不清楚。
检修：拆开后，调节聚焦极电位器，散焦现象无明显变化，但亮度却跟随变化，是典型的"聚干亮"现象即调聚焦干扰亮度，是显象管的故障。
拔下尾板将显象管接地脚接地，将一表棒短的一头插入显象管的聚焦极内固定住，长的一端拿在手中，然后开机后立即关机，将手中表棒插入高压帽中，利用高压帽中储存的高压电击打显象管，如此反复几次，再开机试之故障排除!对于这种"聚干亮"现象的显象管采用上述方法一般都能打好，如不行则需更换显象管了实例13；TCL电视型号：2501C故障现象：开机时开关按下去立即弹出，不能开机。
此机为交流关机型，开关带继电器。
检修：脱开行电路后，能开机说明故障在行电路。
故拔去偏转线圈插头，接上行电路再开机，发现能开起来，怀疑行偏线圈短路，测量其阻值为0．3欧姆，正常应在一欧姆以上，说明已短路。
仔细观察发现行偏转线圈绕组到接线柱的地方有相互缠绕，缠绕点又有焦痕，拔开此处再开机一试故障排除!此类故障有时测行偏转线圈电阻值正常，但拔下后能开机，插上后又开不起来，问题还是在线圈上，一旦通电开机线圈会打火短路，应仔细检查并充分拔开线圈的短路点。
实例14；TCL电视型号：2901A故障现象：正常播放时，有时突然颜色变红，有时还会出现整屏极亮的红色并伴有红色回归线，然后立即行幅收缩瞬间关机。
检修：此现象为显象管不良多为华飞管，红枪阴极短路造成行电流偏大，机器保护关机。
更换CRT后故障排除!绿枪、蓝枪也有类似现象。
实例15；TCL电视型号：2518E故障现象：开机有"叽、叽"声，无光栅、无伴音。
检修：测量行管已击穿，行限流电阻R422开路。
脱开主电源测量，主电源为176V明显偏高，怀疑故障在取样电路，测电阻R836已为76k，正常应为56k，更换后，主电压正常，更换行管、R422后开机故障排除!实例16；TCL电视型号：2518E故障现象：光栅右移，屏幕左边有7CM左右的区域为黑屏，边际平整，其他都正常。
检修：观此现象怀疑行偏转线圈内有直流成分进入，重点检查行偏转电路，发现电解电容C421已击穿，更换后故障排除!实例17；TCL电视型号：2518E故障现象：三无，指示灯亮。
检修：测主电源正常，CPU电源正常，CPU复位电源正常，更换CPU、晶振无效，怀疑存储器不好，更换存储器24C04后能开机，调整内部菜单后故障排除!此机24C04必需内部事先存有原始数据的才行。
打开第三项MENU03主菜单后选最后一小项ENGINEER OPTTOR，将数据改为"1"才能打开后面的4～18项主菜单，以下同。
实例18；TCL电视型号：2518E故障现象：图象呈底片状，画面四周沿屏幕边有一圈白框，中间呈白色"十"字型，像一个"田"字型。
检修：此"田"字现象是机器内部菜单中的图象测试符，故怀疑问题出在存储器中数据丢失。
打开内部菜单后，发现第9项主菜单中第5项子菜单CROss－B/W数据与正常不同，此机数据为"1"正常应为"0"，修改后故障排除!实例19；TCL电视型号：2518E故障现象：电视机显示"电网电压高于270V，请关机"字样，然后几秒钟后自动关机。
检修：该机具有电网电压自动检测功能，电网电压过底、过高都会有字符提示，并适时自动关机。
从该现象来看，有可能是内部菜单中有关电压检测的数据未调好，或机器中有关电压检测电路中有零件损坏。
本着从简到繁的原则，先打开内部菜单调数据入手，找到00项主菜单页再找"POWER LOW"及"POWER HIGH"项，当分别调整为"4"和"14"时，退出内部菜单后按"显示"键显示"电网电压220V"故障排除!一般"POWER LOW"项数值在1～4，"POWER HIGH"在8～14之间，可根据实际情况进行调整，200V以上时调"POWER HIGH"项，200V以下时调"POWER LOW"项。
实例20；TCL电视型号：2118E故障现象：出现跑台现象，这个台放放，突然换了一个台或突然变蓝屏，有时用手拍打一下机子，就会出现上述现象。
检修：从上述现象来看，可能是高频头附近某个零件虚焊造成。
仔细观察线路板，发现C004有一个脚虚焊，补焊后故障排除!实例21；TCL电视型号：2918E故障现象：开机后有"吱、吱"声，其余正常。
