TL494
TL494脉宽调制控制电
TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：
工作原理简述
TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过
外部的一个电阻和一个电容进行调节，其振荡频率如下：
输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV 的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。
误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。
当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。
若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。
如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。
输出变压器一个反馈绕组及二极管提供反馈电压。
在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。
这种状态下，输出的脉冲频率将等于振荡器的频率。
TL494内置一个5.0V的基准电压源，使用外置偏置电路时，可提供高达10mA的负载电流，在典型的0—70℃温度范围50mV温漂条件下，该基准电压源能提供±5%的精确度。
TL494的极限参数
名称代号极限值单位
工作电压Vcc 42 V
集电极输出电压V c1,V c242 V
集电极输出电流I c1,I c2500 mA
放大器输入电压范围V IR-0.3V—+42 V
功耗P D1000 mW
热阻RθJA80 ℃/W
工作结温T J125 ℃
工作环境温度
TL494B
TL494C TL494I NCV494B T A
-40—+125
0—+70
-40—+85
-40—+125
℃
额定环境温度T A40 ℃。
tl494场效应管稳压稳流电路_概述说明以及解释
tl494场效应管稳压稳流电路概述说明以及解释1. 引言1.1 概述在电子设备和电路设计中，稳压稳流电路是至关重要的组成部分之一。
TL494场效应管稳压稳流电路作为一种常见的稳流、稳压解决方案，具有广泛的应用领域。
本文将对TL494场效应管稳压稳流电路进行概述说明以及解释，旨在帮助读者更好地理解该电路的原理和工作方式，并探讨其优点、不足以及未来的研究方向。
1.2 文章结构本文共包含5个章节。
在引言部分，我们将给出文章的概述，并介绍文章结构和目的。
接下来，第二章将详细介绍TL494芯片的基本特点和功能，以及场效应管的原理和特性。
第三章将对TL494场效应管稳压稳流电路进行概述说明，包括其基本原理、工作步骤以及实际应用中需要注意的事项。
第四章将解释TL494场效应管稳压稳流电路要点，包括输入信号调节与反馈控制方式、总体电路架构及其关键部分功能以及输出端线性调节与短路保护机制原理。
最后，第五章将总结本文对于数据采集总成设计过程中需注意的关键环节及对策，并对TL494场效应管稳压稳流电路的优点、不足以及未来研究方向进行展望。
1.3 目的本文旨在深入介绍和解释TL494场效应管稳压稳流电路的原理和工作方式，以帮助读者更好地了解该电路的设计思路和实用性。
此外，我们还将探讨该电路的优点、不足以及未来可行的研究方向，以期为相关领域的研究者提供参考和启发。
通过阅读本文，读者可以获得对TL494场效应管稳压稳流电路有关知识的全面了解，并且能够在实际应用中更加准确地使用和优化该电路。
2. TL494场效应管稳压稳流电路2.1 TL494芯片介绍TL494是一种广泛应用于开关电源和PWM控制系统中的集成电路。
它内部集成了一个误差放大器、比较器、死区控制器、PWM控制逻辑电路等。
该芯片以其高性能和可靠性而闻名，并且被广泛用于各种工业和消费电子产品。
2.2 场效应管原理和特性场效应管是一种常见的半导体元件，它的工作原理基于电场调控的导电机制。
TL494是什么芯片？TL494工作原理及典型电路，十分钟带你快速搞懂TL494
TL494是什么芯片？TL494工作原理及典型电路，十分钟带你快速搞懂TL494今天讲的是TL494，主要分为以下几个方面：1. TL494是什么？2. TL494引脚图3. TL494主要特征4. TL494内部结构5. TL494工作原理6. TL494典型电路7. 总结1. TL494是什么？TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。
TL494器件集成了在单个芯片上构建脉冲宽度调制(PWM)控制电路所需的所有功能。
该器件主要设计用于电源控制，可灵活地为特定应用定制电源控制电路。
图 1 TL494 PWM控制芯片2. TL494引脚图图 2 TL494引脚图1脚/同相输入：误差放大器1同相输入端。
2脚/反相输入：误差放大器1反相输入端。
3脚/补偿/PWM比较输入：接RC网络，以提高稳定性。
4脚/死区时间控制：输入0-4VDC电压，控制占空比在0-45%之间变化。
同时该因脚也可以作为软启动端，使脉宽在启动时逐步上升到预定值。
5脚/CT：振荡器外接定时电阻。
6脚/RT：振荡器外接定时电容。
振荡频率：f=1/RTCT。
7脚/GND：电源地。
8脚/C1：输出1集电极。
9脚/E1：输出1发射极。
10脚/E2：输出2发射极。
11脚/C2：输出2集电极。
12脚/Vcc：芯片电源正。
7-40VDC。
13脚/输出控制：输出方式控制，该脚接地时，两个输出同步，用于驱动单端电路。
接高电平时，两个输出管交替导通，可以用于驱动桥式、推挽式电路的两个开关管。
14脚/VREF：5VDC电压基准输出。
15脚/反相输入：误差放大器2反相输入端。
16脚/同相输入：误差放大器2同相输入端。
3. TL494主要特征（1）具有两个完整的脉宽调制控制电路，是PWM芯片；（2）两个误差放大器。
一个用于反馈控制，一个定义为过流保护等保护控制；（3）带5VDC基准电源；（4）死区时间可以调节；（5）输出级电流500mA；（6）输出控制可以用于推挽、半桥或单端控制；（7）具有欠压封锁功能。
TL494中文技术资料,可替换KA7500B
TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV 的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。
误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。
当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。
开关电源脉宽调制芯片TL494
开关电源脉宽调制芯片TL494概述：TL494是一款固定频率脉宽调制式开关电源控制芯片，其内部集成了脉宽调制电路、线性锯齿波振荡器、误差放大器、SV参考基准电压源等电路，芯片内的振荡器可工作在主动方式也可工作在被控方式，驱动输出即可工作在推挽方式也可工作在单端输出方式。
另外，在TL494内还设有误差信号放大器、5.0V基准电压发生器以及欠压保护电路等。
与TL494功能相同的电路还有IR3 M02、IR9494、MB-3759等。
TL494的最大工作电压=41V;输出电流=250mA;工作频率=1kHz～300kHz,允许功耗=800mW;集发电压=41V;电源电压=7～40V;集电极输出电流=5～200mA;集极输出电压=40V;定时电阻=1.8～500KΩ。
内含振荡器、误差放大电路、电压比较器、PWM比较器、锁定输出电路，基准电压发生电路、PWM推动输出电路和输出三极管等。
TL494是一种电压驱动型脉宽调制控制集成电路，广泛应用于桥式单端正激双管式、半、全桥式开关电源。
TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。
当这部分电路出故障时会出现不开机、无电压输出的故障现象。
它可以和KA7500B BD494 BDL494 S494PA IR3M02 MB3670 MB3759 MST894C TL594 ULN8186 DBL494 ULS8194R IR9494 UPC494 UA494 TL494CN互换。
一、TL494功能和特性1、集成了全部的脉宽调制电路。
2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
3、内置误差放大器。
4、内置5V参考基准电压源。
5、可调整死区时间。
6、内置功率晶体管可提供500mA的驱动能力。
7、推或拉两种输出方式。
二、TL494引脚功能引脚功能解释：Pin1（1IN+）：内部集成的第一个体运运算放大器的同相脚。
TL494的中文资料1
TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。
若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。
如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。
输出变压器一个反馈绕组及二极管提供反馈电压。
在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。

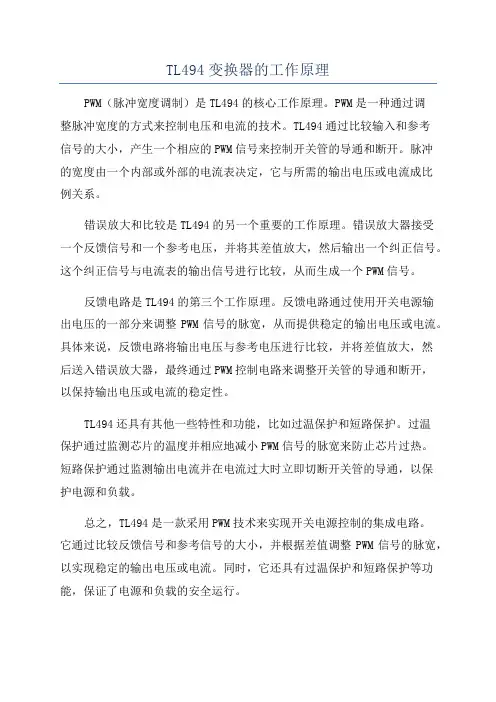

TL494变换器的工作原理
TL494变换器的工作原理
PWM（脉冲宽度调制）是TL494的核心工作原理。
PWM是一种通过调
整脉冲宽度的方式来控制电压和电流的技术。
TL494通过比较输入和参考
信号的大小，产生一个相应的PWM信号来控制开关管的导通和断开。
脉冲
的宽度由一个内部或外部的电流表决定，它与所需的输出电压或电流成比
例关系。
错误放大和比较是TL494的另一个重要的工作原理。
错误放大器接受
一个反馈信号和一个参考电压，并将其差值放大，然后输出一个纠正信号。
这个纠正信号与电流表的输出信号进行比较，从而生成一个PWM信号。
反馈电路是TL494的第三个工作原理。
反馈电路通过使用开关电源输
出电压的一部分来调整PWM信号的脉宽，从而提供稳定的输出电压或电流。
具体来说，反馈电路将输出电压与参考电压进行比较，并将差值放大，然
后送入错误放大器，最终通过PWM控制电路来调整开关管的导通和断开，
以保持输出电压或电流的稳定性。
TL494还具有其他一些特性和功能，比如过温保护和短路保护。
过温
保护通过监测芯片的温度并相应地减小PWM信号的脉宽来防止芯片过热。
短路保护通过监测输出电流并在电流过大时立即切断开关管的导通，以保
护电源和负载。
总之，TL494是一款采用PWM技术来实现开关电源控制的集成电路。
它通过比较反馈信号和参考信号的大小，并根据差值调整PWM信号的脉宽，以实现稳定的输出电压或电流。
同时，它还具有过温保护和短路保护等功能，保证了电源和负载的安全运行。
tl494中文资料 (2)
TL494中文资料1. 简介TL494 是一款集成电路芯片，主要用于开关电源和斩波控制电路。
它采用了 BCD 工艺及扩散抑制技术，可以实现高频斩波控制，提供了多种保护功能和优化的控制特性。
在开关模式电源和直流电源转换器中，TL494可以通过控制开关频率、占空比和参考电压等参数，实现高效率、稳定的电源转换。
本文将介绍 TL494 的基本特性、内部结构和典型应用等内容。
2. 基本特性•工作电压范围：4.5V 至 40V•内部参考电压：5V•输入偏置电流：5mA•最大输出电源电流：200mA•工作温度范围：0°C 至 70°C•内部斜坡调节电路，可实现软启动功能•超宽工作频率范围：100Hz 至 500kHz3. 内部结构TL494 主要由以下功能模块组成：3.1 错误放大器TL494 中包含两个错误放大器，用于比较反馈信号和参考电压，产生 PWM 控制信号，控制开关管的导通时间。
3.2 锁相环 (PLL)TL494 的 PLL 模块用于产生稳定的内部斩波频率。
它通过比较参考电压和反馈信号，生成一个稳定的频率信号，用于控制开关管的导通时间。
3.3 误差放大器误差放大器用于控制 PWM 信号的占空比。
根据反馈信号和参考电压的比较结果，误差放大器会调整PWM 信号的占空比，保持输出电压稳定。
3.4 输出驱动器输出驱动器用于驱动开关管的导通和关断。
它可以根据PWM 信号的控制，实现对开关管的精确控制。
3.5 过流保护电路过流保护电路可以对输出电流进行监测，并在电流超过设定值时，采取相应的保护措施，以保护开关管和负载。
4. 典型应用TL494 的主要应用领域是开关电源和直流电源转换器。
它具有以下优点：•可实现高效率的能量转换，适用于各种功率需求的电源设计•内部集成了多种保护功能，如过流保护、过温保护等，可以有效提高系统的可靠性•具备较高的频率工作范围，可以适应多种应用场景•内部结构复杂，但只需少量外围器件即可实现•提供了丰富的控制接口，便于系统集成和控制最常见的应用包括开关电源、电池充电器和逆变器等。
TL494中文资料大全
TL494中文资料大全导读：本文详细讲述了TL494是什么、TL494的特性、工作原理、极限参数等内容，并附有相关文章供大家阅读。
一、TL494中文资料- -TL494是什么?TL494是一种固定频率脉宽调制电路，由于它集成了全部的脉宽调制电路，且包含开关电源控制所需的全部功能，现已广泛应用于桥式单端正激双管式、半桥式、全桥式开关电源中。
为了适应不同场合需求，TL494还有SO-16和PDIP-16两种不同的封装形式。
二、TL494中文资料- -主要特征TL494具有多种特性使其应用如此广泛，主要有以下几点：1)TL494集成了全部的脉宽调制电路;2)TL494包含开关电源所需全部功能;3)TL494片内置有线性锯齿波振荡器，片外置有电阻和电容两个振荡元件;4)TL494片内置有误差放大器;5)TL494片内置有5V参考基准电压源;6)TL494片内置有功率晶体管，用以提供500mA的驱动力;7)TL494可调整死区时间;8)TL494具有推拉两种输出方式。
三、TL494中文资料- -工作原理TL494电路图如下图所示，主要由死区时间比较器、脉宽调制比较器、误差放大器、触发器、基准电压发生器等几大部分构成。
输出电容脉冲通过电容上的正极性锯齿波电压和另外2个控制信号进行比较来实现。
只有电容上的正极性锯齿波电压大于控制信号时导通，随着控制信号的增大，输出脉冲宽度将减小。
控制信号由外部输入，分别送往死区时间比较器和误差放大器。
其中，死区时间比较器用于限制最小输出死区时间(约为锯齿波周期的4%)，一旦将死区控制端接固定电压，便可在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器用于协助误差放大器进行输出脉宽的调节，由于误差放大器的输出端经常处于高电平的状态，它与脉冲宽度调制器的反相输入端进行“或”运算，使得误差放大器仅需最小的输出即可支配控制电路。
四、TL494中文资料- -极限参数TL494中文资料相关文章推荐阅读：1、巧用TL494制作PWM多用驱动板2、基于TL494驱动芯片的双管正激小功率电源关键词： TL494 SO-16 TL494中文资料大全加入微信获取电子行业最新资讯搜索微信公众号：电子产品世界或用微信扫描左侧二维码。
tl494逆变器电路原理
TL494逆变器电路原理详解1. 什么是TL494逆变器电路？TL494逆变器电路是一种基于TL494芯片设计的直流-交流（DC-AC）逆变器电路。
TL494芯片是一种集成电路，通常用于开关模式电源供应器和调制解调器应用中。
在逆变器电路中，它可以将直流输入转换为交流输出。
2. TL494芯片概述TL494芯片是由德州仪器（Texas Instruments）公司推出的一款PWM（脉宽调制）控制集成电路。
它具有多种功能和特性，使其成为设计各种开关模式电源和调制解调器等应用的理想选择。
以下是TL494芯片的主要特点：•双比较器：用于比较两个输入信号，并产生相应的PWM信号。
•双误差放大器：用于放大比较器输出信号和参考信号之间的误差。
•稳压引脚：用于设置输出脉冲的幅度。
•内部振荡电路：产生高频振荡信号。
•错误保护功能：包括过温保护、欠压保护、过载保护等。
3. TL494逆变器电路基本原理TL494逆变器电路的基本原理是将直流输入信号经过一系列的转换和控制，最终得到交流输出信号。
下面将详细介绍其基本原理。
3.1 输入滤波在逆变器电路中，首先需要对直流输入信号进行滤波。
这是为了去除输入信号中的噪声和干扰，使得后续处理更加稳定可靠。
常用的滤波元件包括电容和电感等。
3.2 脉宽调制（PWM）TL494芯片具有PWM功能，可以根据输入信号和参考信号之间的误差产生相应的脉冲宽度调制（PWM）信号。
PWM技术是一种通过改变脉冲宽度来控制输出功率的技术。
在逆变器电路中，PWM信号被用于控制开关管（如MOSFET或IGBT）的导通时间，从而实现将直流输入转换为交流输出。
通过调整脉冲宽度，可以控制输出波形的频率和占空比。
3.3 输出级在TL494逆变器电路中，输出级是由开关管和输出变压器组成的。
开关管根据PWM信号的控制状态，决定导通和截止的时间。
输出变压器则用于将直流输入信号转换为交流输出信号。
在开关管导通时，直流输入信号通过输出变压器的原/辅线圈，产生交流输出信号；而在开关管截止时，输出变压器的原/辅线圈之间断开，交流输出信号停止。
tl494过流保护的原理
tl494过流保护的原理
TL494过流保护的原理
TL494是一款常用的PWM控制集成电路，广泛应用于各种开关电源中。
过流保护是保护开关电源稳定运行的重要功能之一。
TL494通过监测输出电流，实现对电路的过流保护，避免电路因过载而损坏。
过流保护的原理是通过检测输出电流，当电流超过设定的阈值时，触发保护机制，将PWM控制信号停止，从而限制输出电流，保护电路不受损坏。
TL494通过外接电流检测电阻，将输出电流转换为电压信号，送入比较器进行比较。
当输出电流超过设定值时，比较器输出高电平信号，触发过流保护。
在实际应用中，可以通过调节电流检测电阻的阻值来设置过流保护的阈值。
当电流超过设定值时，比较器输出高电平信号，将停止PWM控制信号，从而限制输出电流。
通过这种方式，可以有效保护开关电源不受过载损坏。
过流保护是开关电源中非常重要的保护功能，能够确保电路稳定运行，延长电路的使用寿命。
TL494作为常用的PWM控制集成电路，具有过流保护功能，可以在各种应用中提供可靠的保护。
合理设置过流保护的阈值，可以有效保护电路不受过载损坏，提高电路的稳定性和可靠性。
TL494过流保护的原理是通过监测输出电流，当电流超过设定的阈值时，触发保护机制，限制输出电流，保护电路不受损坏。
通过调节电流检测电阻的阻值，可以设置过流保护的阈值，确保电路稳定运行。
过流保护是开关电源中重要的保护功能，能够提高电路的稳定性和可靠性。
TL494作为常用的PWM控制集成电路，具有过流保护功能，在各种应用中发挥重要作用。
