钢筋绑扎操作工艺规范

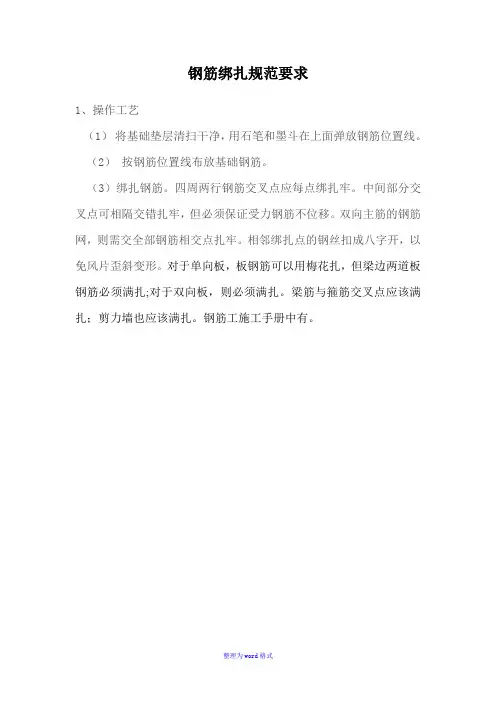

钢筋绑扎规范要求Word版
钢筋绑扎规范要求1、操作工艺（1）将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。
（2）按钢筋位置线布放基础钢筋。
（3）绑扎钢筋。
四周两行钢筋交叉点应每点绑扎牢。
中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。
双向主筋的钢筋网，则需交全部钢筋相交点扎牢。
相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。
对于单向板，板钢筋可以用梅花扎，但梁边两道板钢筋必须满扎;对于双向板，则必须满扎。
梁筋与箍筋交叉点应该满扎；剪力墙也应该满扎。
钢筋工施工手册中有。
（4）大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下征钢筋网上。
见图10.6.2-1和图10.6.2–2。
钢筋撑脚的形式和尺寸如图10.6.2-1图10.6.2-2所示。
图10.6.2-1所示类型撑脚每隔1m放置1个。
其直径选用：当析厚h≤300mm时为8～10mm；当板厚h=300～500mm时为12～14mm。
当板厚h＞500mm时选用图10.6.2-2所示撑脚，钢筋直径为16～18mm。
沿短向通长布置，间距以能保证钢筋位置为准。
（5）钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。
（6）独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。
（7）现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。
箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。
（8）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于70mm。
（9）钢筋的连接：1）钢筋连接的接头宜设置在受力较小处。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍；2）若采用绑扎搭接接头，则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎接送连接区段的长度为1.3倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为25%；3）当钢筋的直径d＞16mm时，不宜采用绑扎接头；4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d（d为纵向受力钢筋的较大值）且不小于50mm。
钢筋绑扎工艺流程
钢筋绑扎工艺流程钢筋绑扎工艺流程是建筑施工中必不可少的一项工序，主要用于钢筋连接和固定，确保建筑物的结构牢固和安全。
下面是一份常见的钢筋绑扎工艺流程。
1. 准备工作：首先要检查施工图纸，确认钢筋的种类、规格和数量是否符合要求。
然后检查钢筋的质量和表面是否有锈蚀和损坏。
清理施工现场，确保工作空间干净整洁。
2. 制作绑扎模板：根据施工图纸的要求，制作绑扎模板，用于保持钢筋的正确位置和间距。
模板上应有标记线和孔洞，用于引导绑扎操作。
3. 切割钢筋：根据施工图纸要求，使用切割机或者手动工具，将钢筋切割成需要的长度和形状。
4. 绑扎钢筋：将切割好的钢筋按照施工图纸上标记线的要求，用钢筋捆扎机进行绑扎。
绑扎时要注意钢筋之间的间距和重叠部分的长度，确保连接牢固。
5. 固定钢筋：绑扎完成后，将钢筋固定在模板上，使用绑扎线或钢丝将钢筋与模板固定。
固定时要确保钢筋的位置正确，防止其移位。
6. 检查和调整：绑扎和固定完成后，要进行检查和调整，确保钢筋的位置和间距符合要求。
如果发现问题，要及时进行修正，确保质量合格。
7. 混凝土灌注：完成钢筋绑扎工作后，可以进行混凝土的灌注。
在灌注过程中，要注意控制混凝土的流动和充实，防止空隙和浮筑现象。
8. 钢筋焊接：在某些需要强力连接的部位，如大跨度梁、柱子等，还需要进行钢筋焊接。
焊接前要先清理钢筋表面的污垢和氧化物，然后进行焊接操作。
9. 质量检查：进行过钢筋绑扎和焊接的部分，还需要进行质量检查，确保施工质量达到要求。
检查项包括钢筋的位置、间距和固定牢固程度等。
10. 记录和整理：完成钢筋绑扎工作后，要对工作情况进行记录和整理，包括钢筋的数量、规格、位置和绑扎方式等。
记录和整理的目的是方便后续的施工和验收。
以上就是一份常见的钢筋绑扎工艺流程，该流程可根据具体项目的要求进行调整和修改。
钢筋绑扎工艺的正确执行，对于保证建筑物的结构安全和施工质量至关重要，需要施工人员具备相关技能和经验。

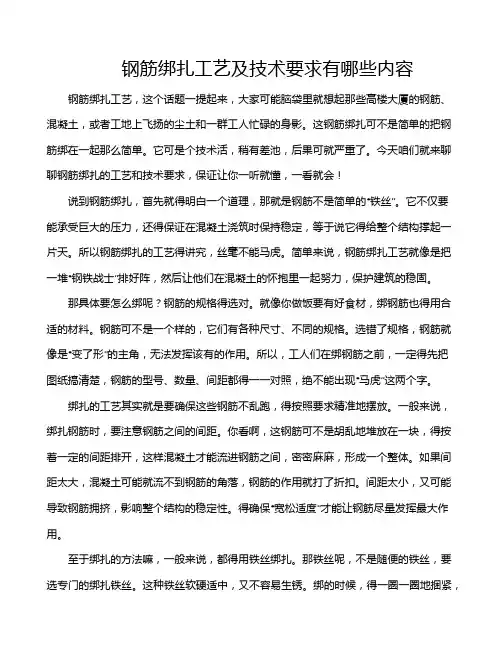

钢筋绑扎工艺及技术要求有哪些内容
钢筋绑扎工艺及技术要求有哪些内容钢筋绑扎工艺，这个话题一提起来，大家可能脑袋里就想起那些高楼大厦的钢筋、混凝土，或者工地上飞扬的尘土和一群工人忙碌的身影。
这钢筋绑扎可不是简单的把钢筋绑在一起那么简单。
它可是个技术活，稍有差池，后果可就严重了。
今天咱们就来聊聊钢筋绑扎的工艺和技术要求，保证让你一听就懂，一看就会！说到钢筋绑扎，首先就得明白一个道理，那就是钢筋不是简单的“铁丝”。
它不仅要能承受巨大的压力，还得保证在混凝土浇筑时保持稳定，等于说它得给整个结构撑起一片天。
所以钢筋绑扎的工艺得讲究，丝毫不能马虎。
简单来说，钢筋绑扎工艺就像是把一堆“钢铁战士”排好阵，然后让他们在混凝土的怀抱里一起努力，保护建筑的稳固。
那具体要怎么绑呢？钢筋的规格得选对。
就像你做饭要有好食材，绑钢筋也得用合适的材料。
钢筋可不是一个样的，它们有各种尺寸、不同的规格。
选错了规格，钢筋就像是“变了形”的主角，无法发挥该有的作用。
所以，工人们在绑钢筋之前，一定得先把图纸搞清楚，钢筋的型号、数量、间距都得一一对照，绝不能出现“马虎”这两个字。
绑扎的工艺其实就是要确保这些钢筋不乱跑，得按照要求精准地摆放。
一般来说，绑扎钢筋时，要注意钢筋之间的间距。
你看啊，这钢筋可不是胡乱地堆放在一块，得按着一定的间距排开，这样混凝土才能流进钢筋之间，密密麻麻，形成一个整体。
如果间距太大，混凝土可能就流不到钢筋的角落，钢筋的作用就打了折扣。
间距太小，又可能导致钢筋拥挤，影响整个结构的稳定性。
得确保“宽松适度”才能让钢筋尽量发挥最大作用。
至于绑扎的方法嘛，一般来说，都得用铁丝绑扎。
那铁丝呢，不是随便的铁丝，要选专门的绑扎铁丝。
这种铁丝软硬适中，又不容易生锈。
绑的时候，得一圈一圈地捆紧，捆得不能太松也不能太紧，得合适，捆得稳稳当当的才能确保钢筋之间的连接牢固。
每绑一根，得在交叉点上打上“结”，像做鞋带一样，绑得结结实实的。
做得不好，钢筋之间就容易“松懈”，这个就相当危险了。
22g101钢筋绑扎搭接要求
22g101钢筋绑扎搭接要求搭接是指将两根或多根钢筋的一端或两端相互交叠，并通过绑扎固定在一起的施工方法。
22g101钢筋是一种常用的钢筋规格，根据不同的工程要求和设计需要，我们会用到不同的钢筋搭接方法。
本文将介绍22g101钢筋绑扎搭接的基本要求和技术细节。
一、绑扎搭接的基本要求1. 搭接长度：22g101钢筋的搭接长度通常要求为40倍钢筋的直径，即40d。
这是为了保证搭接部位的强度和稳定性。
2. 绑扎方式：绑扎搭接采用扎捆线将钢筋捆扎牢固，确保搭接部位的连接牢固可靠。
3. 绑扎点数：绑扎搭接的点数要求按照设计要求进行，通常要求不少于4个点，以确保钢筋搭接的稳定性和强度。
4. 绑扎质量：绑扎点必须紧密牢固，扎捆线的张力要适中，不可过松或过紧。
绑扎时要注意绑扎点的位置，避免与其他构件发生冲突。
二、绑扎搭接的具体步骤1. 准备工作：首先，要检查22g101钢筋的质量和规格是否符合要求。
然后，将需要搭接的钢筋剪切成合适的长度，并清理钢筋表面的锈蚀物和污垢，确保搭接部位的干净和光滑。
2. 定位布置：根据设计要求和施工图纸，确定钢筋的搭接位置和搭接长度。
使用铅笔或标志笔在钢筋上做好标记，以便后续的绑扎操作。
3. 绑扎操作：根据标记的位置，将两根或多根钢筋交叠在一起，确保搭接部位的重合度和平整度。
然后，用扎捆线将钢筋进行绑扎固定，绑扎点数要符合要求，绑扎质量要达到标准要求。
4. 检查验收：绑扎完成后，要对搭接部位进行检查验收。
检查绑扎点是否牢固，绑扎线是否张紧适当，搭接部位是否平整。
如发现问题，及时进行调整和修正，确保绑扎质量符合要求。
5. 记录备案：绑扎完成后，要对搭接部位进行记录备案，包括搭接长度、绑扎点数、绑扎质量等信息，以备后期工程验收和管理使用。
三、绑扎搭接的注意事项1. 在进行钢筋绑扎搭接前，要对22g101钢筋进行质量和规格的检查，确保符合要求。
2. 在绑扎搭接过程中，要注意绑扎点的位置和数量，绑扎质量的控制，确保搭接部位的稳定性和强度。
板筋绑扎规范要求
板筋绑扎规范要求板筋绑扎是钢筋混凝土中的重要工作环节，其质量直接影响着工程的安全性和使用寿命。
为了确保板筋绑扎的质量，有必要对绑扎规范进行要求，并严格执行。
下面是板筋绑扎规范的要求。
一、基本要求1. 绑扎工人必须持有相应的操作证书，并熟悉绑扎的工艺和要求。
2. 施工现场必须按照相关安全规定进行防护，确保绑扎工作的安全进行。
3. 绑扎所用的钢筋必须符合设计和标准要求，且有相应的证明文件。
二、材料要求1. 钢筋的直径和型号应符合设计要求，并在绑扎过程中不得有明显的生锈、腐蚀和损伤。
2. 绑扎所用的绳扎必须具备足够强度和韧性，不得有断丝和破损的情况，且端面要整齐，不得有毛刺。
3. 绑扎所用的铁线应符合标准要求，且长度应根据实际需要进行适当的调整。
三、绑扎工艺1. 在进行绑扎前，必须对钢筋进行清洁，去除铁锈、油污和水泥浆等杂质。
2. 绑扎时应确保钢筋之间的间距和位置符合设计要求，不能有错位和堆积的情况。
3. 绑扎时绳扎或铁线应紧密贴合钢筋，不得有空隙和松动的情况。
4. 绑扎的扎数和扎紧度应符合设计要求，绑扎时要保证每扎之间的受力均匀，不得出现明显的松紧不一或不规则的情况。
5. 在进行绑扎时，不能损坏混凝土模板和其他构件，需要对绑扎好的部位进行保护，避免造成损坏。
四、验收标准1. 绑扎质量应符合设计要求和相关规范的要求，且所有绑扎处应整齐、牢固。
2. 绑扎的钢筋应为空间均匀分布，不得有偏移、错位和交叉的情况。
3. 绑扎的钢筋应没有显露在混凝土表面，并且应与模板有一定的间隙。
4. 绑扎处的钢筋不能碰撞或摩擦，不得有明显的位移和损伤。
5. 绑扎处的扎紧度应均匀一致，不得有松紧不一的情况。
综上所述，板筋绑扎规范要求包括基本要求、材料要求、绑扎工艺和验收标准等方面的内容。
严格遵守这些要求，能够保证板筋绑扎的质量，提高工程的安全性和使用寿命。
同时，相关部门和单位应对绑扎工人进行必要的培训和考核，确保他们具备绑扎的技能和知识。
剪力墙钢筋绑扎施工工艺标准
剪力墙钢筋绑扎施工工艺标准1 基本规定1.1 一般规定（1）当钢筋的品种、级别或规格需作变更时，应办材料代用手续。
（2）浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括：1）纵向受力钢筋的品种、规格、数量、位置等。
2）钢筋的连接方式、接头位置、接头数量、接头面积百分数率等。
3）箍筋、横向钢筋的品种、规格、数量、间距等。
4）预埋件的规格、数量、位置等。
1.2 质量目标达到《混凝土结构工程施工质量验收规范》（GB 50204—2002）的要求，并符合图纸及“施工组织设计”的要求。
2 施工准备2.1 技术准备（1）熟悉图纸；钢筋下料、成型完毕并经检验合格；（2）标出钢筋位置线。
（3）做好技术交底。
2.2 材料要求根据设计要求，工程所用钢筋类、规格必须符合要求，并经验合格。
钢筋及半成口符合设计及规范要求。
钢筋绑扎用的铁丝采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝），其中22号铁丝只用于绑扎直径12mm以下的钢筋。
钢筋绑扎铁丝长度参考表12.2.2。
钢筋绑扎铁丝长度参考表表12.2.22.3 主要机具钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等。
2.4 作业条件（1）检查钢筋的出厂合格证，按规定进行复试，并经检验合格后方能使用；网片应有加工合格证并经现场检验合格；加工成型钢筋应符合设计及规范要求，钢筋无老锈及油污。
（2）钢筋或点焊网片应按现场施工平面布置图中指定位置堆放，网片立放时应有支架，平放时应垫平，垫木应上下对正，吊装时应使用网片架。
（3）钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。
（4）外砖内模工程必须先砌完外墙。
（5）绑扎钢筋地点已清理干净。
（6）墙身、洞口位置线已弹好，预留钢筋处的松散混凝土已剔凿干净。
3 材料和质量要求3.1 材料的关键要求（1）施工现场所用材料的材质、规格应和设计图纸相一致，材料代用应征得设计、监理、建设单位的同意。
（2）关键焊接网宜采用LL550级冷轧带肋钢筋制作，也可采用LG510级冷拔光面钢筋制作。
独立基础钢筋绑扎施工工艺
独立基础钢筋绑扎施工工艺1. 简介独立基础钢筋绑扎施工是建筑施工中的一个重要环节。
独立基础是承载建筑物或结构物的基础部分，钢筋的绑扎质量直接影响着基础的稳定性和强度。
本文将介绍独立基础钢筋绑扎施工的基本工艺流程，包括材料准备、钢筋预处理、绑扎工艺等内容。
2. 材料准备进行独立基础钢筋绑扎施工前，首先需要准备好以下材料和工具：•钢筋：根据设计图纸要求，选用适当规格的钢筋材料。
•手工工具：包括钢筋剪刀、扳手、扎钉工具等，用于钢筋的剪切、弯曲和定位。
•绑扎线：一般选用绑扎用的钢丝或塑料绳作为绑扎线。
3. 钢筋预处理在进行独立基础钢筋绑扎施工之前，需要对钢筋进行一定的预处理。
具体步骤如下：1.对钢筋进行清理：清除钢筋上的油污、锈蚀物等，确保表面干净。
2.对钢筋进行测量和剪切：根据设计要求，对钢筋进行测量和剪切，确保钢筋的长度和数量符合要求。
3.对钢筋进行弯曲：根据设计图纸要求，对需要弯曲的钢筋进行弯曲处理，保证钢筋的形状和角度符合要求。
4. 钢筋绑扎工艺进行钢筋绑扎时，需要遵循一定的工艺和规范。
下面是简要的钢筋绑扎工艺流程：1.钢筋定位：根据设计图纸要求和施工方案，将钢筋按照正确的位置进行定位，并用临时支撑物进行固定。
2.绑扎线的使用：使用绑扎线将钢筋进行捆扎，捆扎线需要固定牢固，保证钢筋之间的连接紧密。
3.钢筋之间的连接：对于需要连接的钢筋，使用绑扎线进行连接，连接点需要绑扎牢固，确保连接的稳定性和强度。
4.跨越管道和其他障碍物：当钢筋需要跨越管道或其他障碍物时，应采取适当的措施，确保钢筋的安全和稳定。
5.钢筋保护：在绑扎完成后，应根据设计要求和施工规范，采取必要的措施对钢筋进行保护，以防止钢筋受到外部损坏。
5. 安全与质量控制在独立基础钢筋绑扎施工中，安全和质量控制是非常重要的。
以下是一些常见的安全和质量控制措施：•工人应配备必要的个人防护装备，包括安全帽、工作鞋、手套等。
•钢筋绑扎过程中，应严格按照设计要求和施工规范操作，保证绑扎质量。
钢筋绑扎工艺流程
钢筋绑扎工艺流程钢筋绑扎是建筑施工中非常重要的一项工艺，它能够保证钢筋的稳定性和牢固性，确保建筑结构的安全性。
下面将详细介绍钢筋绑扎的工艺流程。
一、准备工作在开始绑扎钢筋之前，首先需要准备好相关的工具和材料。
常用的工具包括钢筋钳、钢筋剪、钢丝扎带等，而常用的材料包括钢筋和扎带。
在准备工作中，需要检查钢筋的质量是否符合要求，确保钢筋的外观无锈蚀和损坏。
同时，也需要检查工具的完好性，确保能够正常使用。
二、定位和标记在钢筋绑扎之前，需要根据设计图纸和施工要求，确定钢筋的位置和长度。
一般来说，钢筋的位置是根据设计要求和结构需要来确定的。
在定位和标记过程中，需要使用量具和标尺来测量和标记钢筋的长度和位置，确保准确无误。
三、修整和清理在绑扎钢筋之前，需要对钢筋进行修整和清理。
修整钢筋的目的是为了确保钢筋的长度和形状符合要求，同时也能够去除钢筋上的锈蚀和污垢。
清理钢筋的目的是为了确保钢筋和混凝土之间的粘结性能，避免因污垢和灰尘等导致的粘结不良。
四、绑扎钢筋在绑扎钢筋时，一般采用扎带将钢筋束扎在一起。
首先，将扎带固定在钢筋的一端，然后围绕钢筋束的周围进行扎带的绕圈。
绕圈时要保证扎带的紧固度适中，不能过松也不能过紧，以确保钢筋束的稳定性和牢固性。
同时，也需要保证扎带的位置和角度的一致性，避免出现错位和歪斜的情况。
五、检查和修正在绑扎钢筋之后，需要对钢筋束进行检查和修正。
检查的目的是为了确保钢筋束的质量和准确性，避免出现钢筋错位、缺漏和歪斜等问题。
如果发现问题，需要及时进行修正，保证钢筋束的稳定性和牢固性。
六、整理和清理在钢筋绑扎完成之后，需要对工作区域进行整理和清理。
整理的目的是为了保持工作区域的整洁和安全，避免因杂物和垃圾等导致的事故和伤害。
清理的目的是为了清除工作区域的污垢和残留物，保持施工现场的环境卫生。
总结起来，钢筋绑扎工艺流程包括准备工作、定位和标记、修整和清理、绑扎钢筋、检查和修正以及整理和清理等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 C009 《中华人民共和囯钢筋绑扎行业规范标准》 （现浇框架结构钢筋绑扎）实施执行； 1 范围內容 本工艺标准适用于多层工业及民用建筑现浇框架、框架－剪力墙结构钢筋绑扎工程。 2 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。 2.1.2 成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。 2.1.3 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。 2.1.4 垫块：用水泥砂浆制成，50mm见方，厚度同保护层，破块内预埋20～22号火烧丝。）或用塑料卡、拉筋、支撑筋。 2.1.5 主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 2.2 作业条件： 2.2.1 钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 2.2.2 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 2.2.3 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 2.2.4 做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。 2.2.5 根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。 2.2.6 根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。 2.2.7 模板安装完并办理预检，将模板内杂物清理干净。 2.2.8 按要求搭好脚手架。 2.2.9 根据设计图纸及工艺标准要求，向班组进行技术交底。 3 操作工艺 3.1 绑柱子钢筋： 3.1.1 工艺流程： 套柱箍筋 → 搭接绑扎竖向受力筋 → 画箍筋间距线 → 绑箍筋
3.1.2 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45°，中间钢筋的弯钩应与模板成90°角。 搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按表4-10采用。 2
受拉钢筋绑扎接头的搭接长度 表4-10 混 凝 土 强 度 等 级 C20 C25 C30 1 Ⅰ级钢筋 35d 30d 25d 2 Ⅱ级钢筋 (月牙型) 45d 40d 35d 3 Ⅲ级钢筋 (月牙型) 55d 50d 45d 注： 1. 当Ⅰ、Ⅱ级钢筋d>25mm时，其搭接长度应按表中数值增加5d。
2. 当螺纹钢筋直径≤25mm时，其受拉钢筋的搭接长度按表中数值减少5d 采用。 3. 任何情况下搭接长度均不小于300mm。绑扎接头的位置应相互错开。从任一绑扎接头中心到搭接长度的1.3倍区段范围内，有绑扎接头的受力钢筋截面积占受力钢筋总截面面积百分率：受拉区不得超过25%；受压区不得超过50%。当采用焊接接头时，从任一焊接接头中心至长度为钢筋直径35倍且不小于500mm的区段内，有接头钢筋面积占钢筋总面积百分率：受拉区不宜超过50%；受压区不限制。
3.1.4 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。 3.1.5 柱箍筋绑扎 3.1.5.1 按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图 4-19。 3.1.5.2 箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。 3.1.5.3 箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固，见图 4-20。 3.1.5.4 有抗震要求的地区，柱箍筋端头应弯成135°，平直部分长度不小于10d（d为箍筋直径），见图4-21。如箍筋采用90°搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。 图4-19 1、2、3、4—绑扎顺序 图4-20 图4-21 3.1.5.5 柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图4-22。 图4-22 3.1.5.6 柱筋保护层厚度应符合规范要求，主筋外皮为25mm，垫块应绑在柱竖筋外皮上，间距一般1000mm，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。 3.2 绑剪力墙钢筋： 3.2.1 工艺流程： 立2～4根竖筋 → 画水平障距 → 绑定位横筋 → 绑其余横筋 → 绑其余横竖筋
3.2.2 立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。 3.2.3 竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求，设计无要求时，按表4-11施工。 表 4-11 3
混 凝 土 强 度 等 级 C20 C25 C30 1 Ⅰ级钢筋 35d(30d) 30d(25d) 25d(20d) 2 Ⅱ级钢筋 (月牙纹) 45d 40d 35d 3 Ⅲ级钢筋 (月牙纹) 55d 50d 45d 注：括号内数字为焊接网绑扎接头的搭接长度。
3.2.4 剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或用塑料卡。 3.2.5 剪刀墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪刀墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规范的规定。 3.2.6 剪力墙水平筋在两端头、转角、十字节点、联梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。 3.2.7 合模后对伸出的竖向钢筋应进行修整，宜在搭接处绑一道横筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。 3.3 梁钢筋绑扎： 3.3.1 工艺流程： 模内绑扎： 画主次梁箍筋间距 → 放主梁次梁箍筋 → 穿主梁底层纵筋及弯起筋 →
穿次梁底层纵筋并与箍筋固定 → 穿主梁上层纵向架立筋 → 按箍筋间距绑扎 → 穿次梁上层纵向钢筋 → 按箍筋间距绑扎 模外绑扎（先在梁模板上口绑扎成型后再入模内）： 画箍盘间距 → 在主次梁模板上口铺横杆数根 → 在横杆上面放箍筋 →
穿主梁下层纵筋 → 穿次梁下层钢筋 → 穿主梁上层钢筋 → 按箍筋间距绑扎 → 穿次梁上层纵筋 → 按箍筋间距绑扎 → → → 3.3.2 在梁侧模板上画出箍筋间距，摆放箍筋。 3.3.3 先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使问距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。 3.3.4 框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。 3.3.5 绑梁上部纵向筋的箍筋，宜用套扣法绑扎，如图4-23。
图4-23 1、2、3—绑扎顺序 3.3.6 箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135°，平直部分长度 4
为10d，如做成封闭箍时，单面焊缝长度为5d。 3.3.7 梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。 3.3.8 在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。 3.3.9 梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头，小于22mm时，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩（Ⅱ级钢筋可不做弯钩），搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面 面积占受力钢筋总截面面积百分率，受拉区不大于50%。 3.4 板钢筋绑扎： 3.4.1 工艺流程： 清理模板 → 模板上画线 → 绑板下受力筋 → 绑负弯短钢筋
3.4.2 清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。 3.4.3 按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。 3.4.4 在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。 3.4.5 绑扎板筋时一般用顺扣（图4-24）或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。
图4-24 3.4.6 在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度应为15mm，钢筋搭接长度与搭接位置的要求与前面所述梁相同。 3.5 楼梯钢筋绑扎： 3.5.1 工艺流程： 划位置线 → 绑主筋 → 绑分布筋 → 绑踏步筋
3.5.2 在楼梯底板上划主筋和分布筋的位置线。 3.5.3 根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。 3.5.4 底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。 4 质量标准 4.1 保证项目： 4.1.1 钢筋的品种和质量必须符合设计要求和有关标准的规定。 4.1.2 钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。 4.l.3 钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。 4.1.4 钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。 4.2 基本项目：
