平法问题(基础)
1 、请问陈教授，我们这里是 1m 的筏板基础，应该是 2 还是 3 根箍筋呢？图集中基础第一排钢筋与基础 顶的距离是多少 ?最下一排钢筋与基础底的距离是多少 ?还有在端柱、暗柱中，复合箍筋是有几个箍组成， 只有一部分重合，是不是都得做上？ 答：你问的是不是柱插筋中的箍筋？ 1m 厚筏板基础设两道，上边一道距基础顶与下边一道距基础底可采 用＜250 (半个间距)。端柱、暗柱上柱的复合箍应为大箍加小箍，其基础插筋的箍筋仅用大箍即可。
2 、当存在双向基础梁的时候， Y 向基础梁(参图集 39 页)的下方的底网 Y 向钢筋是否满铺？实际施工的 时候，底网底层钢筋是否不论是 X 还是 Y 向，均为满铺？ 答：底面一平的筏形基础，基础平板下部两向钢筋中只有最下层的钢筋满铺；其上另向钢筋与基础梁的下 部纵筋在一个层面，遇到梁筋后给梁筋 “腾空 ”，没必要实际也用不着满铺。
3、 该图是从 04G101-3 中截下来的， 在图中： 如果该基础属于低板位梁板式筏型基础的话， 那么在图中， 筏板的下层钢筋无论是纵向或者横向，只要在基础梁宽部位的的筏板下层钢筋是否均不布置还是只布置一 个方向(纵向或横向)的？如果按照后一种布置方法的话，那么在该图中应该在哪个方向的基础梁下部布 置筏板钢筋？
答：请对照 38 页底部钢筋层面布置理解 .最底层的板筋 [ 钢筋层面 (1)] 与同向梁底部纵筋不存在 "同层面重 叠"问题,所以应满布 .只有另向板筋 [钢筋层面(2)] 与梁底部纵筋有 "同层面重叠 "问题,所以应给梁底部纵筋 "让路 ".
4、 (1)看了青来教授 12 月8 日关于基础梁保护层的一个回复： “表中基础梁数据应加以修正。在实际应 用时， 图集第 38 页已经明确规定最底层为基础底板， 基础底板的钢筋已在表中明确规定 (保护层) 为 40， 而基础梁的钢筋在板筋之上，所以实际(保护层)将大于 40。但对于高板位和中板位梁板式筏形基础梁则 应按规范执行 ”，再对比 04G101-3 图集第 25 页，感到现在有发布 “勘误 ”的必要。 (2) 第 25 页“保护层”表中， “基础底板 ”的数据表现方式是好的，就是分别对 “顶筋”和“底筋”列出保护层 的厚度。请教青来教授：括号里面的 “防水 :50”也是指底筋保护层的厚度吧？ (3) 建议“基础梁 ”的保护层厚度也按 “顶筋”和“底筋”分别列出。你看好吗？ 答：由于高板位筏形基础应用不多 (中板位更少 ), 所以不计划在 101-3 的构造详图中公布高板位和中板位 的构造 ,而25 页的通用构造主要服务于本图集的构造 ,且由于 38 页的构造中已明确梁筋在板筋之上 ,所以应 用中不存在问题 . 对于低板位筏基 ,即便上翻基础梁中也可能有回填土 ,但属于无水 "封闭土 ",不象自然土对钢筋有侵蚀性 ,所 以基础梁侧面及梁顶的保护层不必采用 40. 就目前 101-3 所包括的低板位筏基构造 ,25 页不存在勘误问题 ,但宜以加注解的方式适时修正以求全面 . 另外 ,防水为 50 系指低板位的板底筋 .
5、 ( 1) 04G101-3 图集第6页关于 加腋”注写的规定：“ b X hYcl X c2”其中cl为腋长，c2为腋高” 但是，基础梁有两种 “加腋”，一种是侧腋，另一种是顶腋。第 6 页没有说明此标注是侧腋还是顶腋？不过， 看了第 33 页“基础主梁梁高加腋注写图示 ”与第 38 页“基础次梁梁高加腋 ”的图形语言， 我认为第 6 页说的 是“梁高加腋 ”。 —— 这个认识对吗？ (2 )而且，我有这样的认识，对于 “基础主梁加侧腋 ”，设计时，在施工图上是不必进行注写的，施工人员 “自动”按照第 31 页“基础主梁与柱结合部侧腋构造 ”来进行操作即可。 —— 这个认识对吗？ 答：(1 )对 .梁高加腋是计算加腋 ,需要标注 . ( 2 )对 .侧腋是构造加腋 ,由施工方面实施 , 设计不注 .
6 、(1 )对于基础主梁顶部贯通纵筋， 04G101-3 图集指出，在柱中心线两侧 Lo/4 范围内为“连接区”， 现在的问题是：是不是在这个宽度为 “Lo/2 ”的区域内，顶部贯通纵筋的连接效果都一样？ 一一是否可以在 “柱中心线”的位置上设置连接点？ (2)当“某跨”的顶部纵筋直径大于邻跨顶部纵筋，该跨的顶部纵筋也是在 “柱中心线”的位置上设置连接 点？——还是伸到柱另一侧，在邻跨与直径较小的邻跨顶部纵筋连接？ ——这两种连接方案哪一种较好 些？ 答：(1 )效果肯定不绝对相同，但均能满足受力要求；在柱中心线设置应是理论最佳位置。 (2 )在柱中心线较好，因钢筋用量相对较少。
7、 (1 ) 04G101-3 图集第39页关于底部贯通纵筋连接区”只标注了一个“w Lo/3,‘并且图形语言”表 明底部贯通纵筋连接区的端部与 “底部非贯通纵筋”的端部相连。——现在要问：钢筋下料或工程预算时， “底 部贯通纵筋连接区”可以取定为“=Lo/3”吗？ (2 )如果与基础主梁或基础次梁相比， 上述论点是不对的，因为基础梁“底部非贯通纵筋”的单侧延伸长度 为“Lo/3且》a”这里的“a是可以计算出来的，所以基础梁 底部非贯通纵筋”的单侧延伸长度是可以计算 出来的，因此，基础梁 “底部贯通纵筋连接区 ”的长度也是可以计算出来的。 ——这是基础主梁或基础次梁 (第28页和第36页)不同于LPB (第39页)的地方。 (3 )现在要问：LPB “底部非贯通纵筋”的单侧延伸长度是否也和基础主梁或基础次梁一样，可以用 “Lo/3 且＞aw来确定？ (4 )或者说，第3条”不成立，LPB “底部非贯通纵筋”的单侧延伸长度是由设计师来确定的，那么，对于 设计师有没有这样一个约束： LPB底部非贯通纵筋”的单侧延伸长度必须 “》Lo/3?” (5)(紧接上问)如果设计师给出了 LPB “底部非贯通纵筋”的单侧延伸长度，那么可否认为，本跨的LPB “底 部贯通纵筋连接区”的长度等于跨度减去本跨左右端的 “底部非贯通纵筋”单侧延伸长度？ 答： ( 1 )不完全如此。 “底部非贯通纵筋”的单侧延伸长度有可能大于 Lo/3 ，该“长度”之外为底部贯通纵筋 连接区。 ( 2 )是。 ( 3 )不可以。 (4 )没有这样的约束。因为当矩形板区的两向跨度不同时， 长向跨度上的底部非贯通纵筋单侧延伸长度通 常根据与其正交的短向跨度来定。 ( 5 )是。 8、 (1 )梁板式筏形基础平板 LPB 的顶部贯通纵筋钢筋连接在 “节点区”之内进行，本跨钢筋的两端伸进柱 节点内＞12d且过柱中心线。 LPB顶部贯通纵筋钢筋连接的这个规定能否适用于 ZXB、KZB、BPB等基 础平板的顶部贯通纵筋？ (2 )04G101-3 图集第 42 页( ZXB 、 KZB 纵向钢筋构造)只标出 “正交方向柱下板带宽度 ”就是顶部贯 通纵筋钢筋连接区； ——可否认为顶部贯通纵筋连接点的最佳位置： “在柱中心线较好”。 (3 ) 04G101-3 图集第46页(BPB钢筋构造)标出了 柱中心线两侧各 Lo/4 ”的范围是顶部贯通纵筋钢 筋连接区； ——可否认为顶部贯通纵筋连接点的最佳位置： “在柱中心线较好”。 答：(1 )不适用。又：提问中 12d且过柱中心线”应为12d且至少到梁中线”(不一定过梁中线)。 (2) 无“最佳”位置，该连接区是一个处处 “平等”的范围。(以哲学观点看世界不存在完美的事物) (3) 同上条。如果存在 “较好”，应为在满足连接区要求的同时施工下料有规律，但这属于施工技巧。 9 、我在现在这个工程中用的图纸是上海 *** 设计所设计的， 我是河南的， 图中一些说明我弄不清和他们联 系也不太方便。想请教一下。 （1 ）筏板中与基础梁平行的钢筋在梁位置处可不可以取消？ （以前我干过核五院设计的图纸， 征得设计人 员同意后取消了） （2 ）我没有在施工中用过 03G101 我对于边缘约束构件不是太了解。假始是这样一种情况你看我理解的 对不对：假如一个边缘约束临着一个框架柱，它的箍筋是不是要伸到框架柱里边呀？您能不能用一种直观 的图示方法把边缘约束构件的配筋发给我呀？谢谢你了。 （ 3 ）他们设计的地下室消防水池和生活水池都没有和地下室连在一块， （底板 400 厚）在地下室地底板上 又做了一个大的混凝土盒子做为水池，这样做是不是怕底板的防水能力不够 呀？ （4 ）图纸中柱下承台是双层双向配筋的， 并且顶标高和筏板顶标高一样， 并且在承台部位有垂直交叉的基 础梁，三者的顶标高一样，这三都的钢筋都不让少，这样配筋太多了，有没有这个必要？这样实际操作起 来真是的很困难！ 答：（1）筏板中与基础主梁平行的钢筋在基础主梁之内不必布筋。 （2）03G101-1 图集剪力墙的端柱如果是框架柱的话，则 “边缘约束 ”（我们称之为 “翼缘 ”）的箍筋需要 伸到框架柱里去。你可以看看图集第 20 页的 GDZ1 的钢筋构造图。 （3 ）作为桩承台结构的地下室底板， 只起到 “刚性防水层 ”的作用，其自身没有多大的承载能力。 所以，“水 池”要另做池底的底板，以保证水池的承载力。
10 、图纸中柱下承台是双层双向配筋的，并且顶标高和筏板顶标高一样，并且在承台部位有垂直交叉的基 础梁，三者的顶标高一样，这三都的钢筋都不让少，这样配筋太多了，有没有这个必要？这样实际操作起 来真是的很困难！那么承台的钢筋能不能取消一些呀？ 答：（1）在 “桩基承台 ”结构中，承台是主要受力的，如果设计成双层双向配筋，设计师自有道理。不要擅 自改变设计，要与设计师讨论商量。 （2 ）此时的 “板”主要起“防水板”的作用（本身不作受力考虑） ——与“筏板基础 ”的基础板不一样（ “筏板 基础 ”的基础板是主要受力的） 。 （3 ）此时的“梁”是“基础拉梁 ”——也与“筏板基础 ”的基础主梁、基础次梁不一样（ “筏板基础 ”的基础梁是 主要受力的）。 11 、（ 1 ）对于基础主梁顶部贯通纵筋， 04G101-3 图集指出，在柱中心线两侧 Lo/4 范围内为 “连接区 ”， 现在的问题是：是不是在这个宽度为 “Lo/2 ”的区域内，顶部贯通纵筋的连接效果都一样？ 一一是否可以在 “柱中心线 ”的位置上设置连接点？ （2）当“某跨”的顶部纵筋直径大于邻跨顶部纵筋，该跨的顶部纵筋也是在 “柱中心线 ”的位置上设置连接 点？ —— 还是伸到柱另一侧，在邻跨与直径较小的邻跨顶部纵筋连接？ —— 这两种连接方案哪一种较好 些？ 答：（1 ）效果肯定不绝对相同，但均能满足受力要求；在柱中心线设置应是理论最佳位置。 （2 ）在柱中心线较好，因钢筋用量相对较少。
模块一 平法基础知识
图集
16G101图集
1 16G101适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框 架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中
适 的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝 用 土墙体、注、梁、板结构施工图的设计
范 16G102适用于抗震设防烈度为6~9度地区的现浇钢筋混凝土板式楼梯施工 围 图的设计。
16G103适用于各种结构类型的现浇混凝土独立基础、条形基础筏形基础 （分梁板式和平板式）及桩基础施工图设计。
知识点一：平法图集的类型
► 平法图集的类型： 16G101系列图集2016年9月1日正式实施。 图集包括《混凝土结构施工图平面整体表示方法制图规则和构
造详图》：16G101-1、16G101-2、16G101-3 16G101-1 现浇混凝土框架、剪力墙、梁、板 16G101-2 现浇混凝土板式楼梯 16G101-3 独立基础、条形基础、筏形基础及桩基础
知识点三：平法图集的适用范围
►16G102：本图集适用于抗震设防烈度为6~9度地区的现浇钢筋混 凝土板式楼梯施工图的设计。
知识点三：平法图集的适用范围
►16G103：本图集适用于各种结构类型的现浇混凝土独立基础、条 形基础筏形基础（分梁板式和平板式）及桩基础施工图设计。Biblioteka 知识点三：平法图集的适用范围
宣化科技职业学院
平法识图与钢筋算量
主讲人：王俊学
模 块一: 平法基础知识
平法图集类型、内容及适用范围
知识点一：平法图集类型 知识点二：平法图集的内容 知识点三：平法图集的适用范围
知识点一：平法图集的类型
► 平法图集介绍：建筑结构施工图平面整体设计方法（简称平法） 表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面 整体表示方法制图规则，整体直接表达在各类构件的结构平面布 置图上，再与标准构造详图相配合，即构成一套新型完整的结构 设计。
平法基础知识
平法标准设计系列国标图集简介
目前已出版发行的常用平法标准设计系列国标图集主要有： （1）《国家建筑标准设计图集16G101-1：混凝土结构施工图平面整体表示方法制图 规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》。 （2）《国家建筑标准设计图集16G101-2：混凝土结构施工图平面整体表示方法制图 规则和构造详图（现浇混凝土板式楼梯）》。 （3）《国家建筑标准设计图集16G101-3：混凝土结构施工图平面整体表示方法制图 规则和构造详图（独立基础、条形基础、筏形基础、桩基础）》。 （4）《国家建房屋）》。 （5）《国家建筑标准设计图集11G329-2：建筑物抗震构造详图（多层砌体房屋和底 部框架砌体房屋）》。 （6）《国家建筑标准设计图集11G329-3：建筑物抗震构造详图（单层工业厂房）》。
平法结构施工图上应注明的事项
注明后浇带的位置、浇筑时间和后浇混凝土的强度等级以及其他特殊要求。 设计者根据墙体材料和规范要求，选用相关国家建筑标准设计图集或自行绘制。 具体工程需要对本图集的标准构造详图做局部变更时，应注明变更的具体内容。 当具体工程中有特殊要求时，应在施工图中另加说明。
混凝土结构平法识图
混凝土结构平法识图
任务
平法基础知识
现代建筑工程结构中，钢筋是主要的建筑材料之一，其对整个工程有非 常重要的影响。
钢筋的加工成型与算量工作需要依据设计图纸和标准 图集，所以，看懂图纸成为学习钢筋算量的第一步。
平法的概念
平法是把结构构件尺寸和配筋等， 按照平面整体表示方法制图规则，整体 直接表达在各类构件的结构平面布置图 上，再与标准构造详图相配合，构成一 套完整的结构施工图的方法。平法改变 了传统结构施工图从平面布置图中索引 出来，再逐个绘制配筋详图的繁琐方法， 减少了设计人员的工作量，同时也减少 了传统结构施工图中“错、漏、碰、缺” 的质量通病。
平法通用教学,从零开始
平法之家微信平台、平法微课堂腾讯微博/空间联合打造平法微课堂第一期：平法基础知识李建飞2013.12.16目录导航第一集：什么是平法？3第二集：平法的基本原理是什么？3第三集：我应该何何学习平法？4第四集：如何理解LAB、LABE?5第五集：如何计算受拉钢筋锚固长度LA？6第六集：如何正确计算LAE？8第七集：有关LA、LAE的传说9第八集：结构设计中环境类别的划分10第九集：柱梁板中的保护层是如何确定的？12第十集：纵向受力钢筋搭接区箍筋构造14第11集：11G中的弯钩和机械锚固15第12集：纵向受拉钢筋绑扎搭接长度（一）17第13集：纵向受拉钢筋绑扎搭接长度LL、LLE（二）19第14集：封闭箍筋的弯钩构造20第15集：拉筋弯钩构造22第16集：螺旋箍筋构造详解23附录：课后作业参考答案26第一集：什么是平法？1）平法是结构制图的一种表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计，在工程界简称“平法”。
2）三个关键点：平法制图规则、结构平面布置图、标准构造详图，三者缺一不可。
因此，要想读懂采用平法设计的图纸，就必须了解其制图规则，掌握各构件的节点构造详图，读取结构平面布置图中的内容。
3）都有哪些人需要学习平法呢？设计人员、工程造价人员、施工人员、监理人员。
第二集：平法的基本原理是什么？平法的系统科学原理为：视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构；各子系统有明确的层次性、关联性、相对完整性。
1、层次性：基础、柱墙、梁、板，均为完整的子系统。
2、关联性：柱墙以基础为支座；梁以柱为支座；板以梁为支座梁；因此，我们看到的平法图纸的出图顺序为基顾、柱墙平面施工图、梁平面施工、板平面施工图等。
3、相对完整性：基础自成体系，仅有自身的设计内容；柱墙自成体系，仅有自身的设计内容（包括在支座内的锚固纵筋）；梁自成体系，仅有自身的设计内容（包括在支座内的锚固纵筋）；板自成体系，仅有板自身的设计内容（包括在支座内的锚固纵筋）第三集：我应该何何学习平法？平法微课堂采取微博、QQ空间两者相结合的形式呈现给大家。
平法识图(习题与答案)
题目1正确获得1.00分中的1.00分标记题目题干基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目2正确获得1.00分中的1.00分标记题目题干当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm，当桩直径或截面≥800mm时，桩顶嵌入承台100mm（）。
选择一项：对错反馈回答正确正确的答案是“对”。
题目3正确获得1.00分中的1.00分标记题目题干等腰三桩承台受力钢筋以“Δ”打头注写，底边受力钢筋+对称等腰斜边受力钢筋×2。
（）::判断题:: CJQ表示窗井墙。
（） {TRUE#回答错误#回答正确}选择一项：对错反馈回答正确正确的答案是“对”。
题目4正确获得1.00分中的1.00分标记题目题干独立基础按截面形状划分，有阶形和坡形两种形式。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目5正确获得1.00分中的1.00分标记题目题干抗震设防烈度为6度及以上地区，必须进行抗震设计（）选择一项：对错反馈回答正确正确的答案是“对”。
题目6正确获得1.00分中的1.00分标记题目题干基础梁箍筋的复合方式有开口箍和封闭箍。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目7正确获得1.00分中的1.00分标记题目题干混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离（）选择一项：对错反馈回答正确正确的答案是“对”。
题目8正确获得1.00分中的1.00分标记题目题干平板式筏形基础可划分为柱下板带和跨中板带。
（）选择一项：对错反馈回答正确正确的答案是“对”。
题目9正确获得1.00分中的1.00分标记题目题干LaE是弯锚长度标准（）选择一项：对错反馈回答正确正确的答案是“错”。
题目10正确获得1.00分中的1.00分标记题目题干基础主梁的箍筋是从框架柱边沿多少开始设置第一根的50mm。
（）选择一项：对错反馈回答正确正确的答案是“对”。
平法复习资料

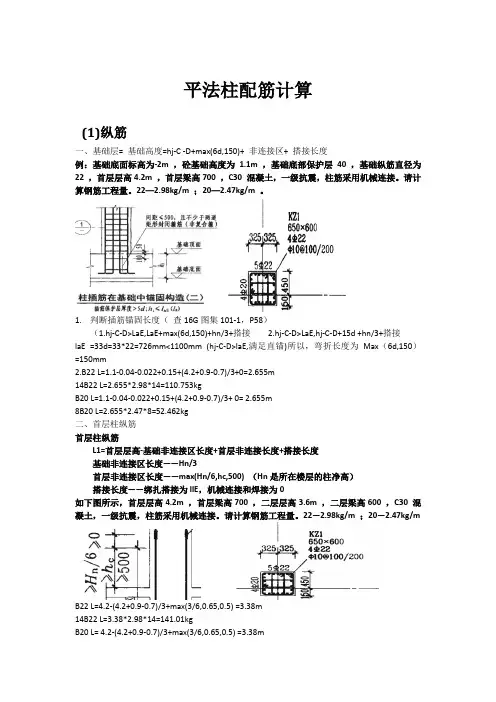

平法柱配筋计算(1)纵筋一、基础层= 基础高度=hj-C -D+max(6d,150)+ 非连接区+ 搭接长度例：基础底面标高为-2m ，砼基础高度为 1.1m ，基础底部保护层40 ，基础纵筋直径为22 ，首层层高4.2m ，首层梁高700 ，C30 混凝土，一级抗震，柱筋采用机械连接。
请计算钢筋工程量。
22—2.98kg/m ；20—2.47kg/m 。
1.判断插筋锚固长度（查16G图集101-1，P58）（1.hj-C-D>LaE,LaE+max(6d,150)+hn/3+搭接 2.hj-C-D>LaE,hj-C-D+15d +hn/3+搭接laE =33d=33*22=726mm<1100mm (hj-C-D>laE,满足直锚)所以，弯折长度为Max（6d,150）=150mm2.B22 L=1.1-0.04-0.022+0.15+(4.2+0.9-0.7)/3+0=2.655m14B22 L=2.655*2.98*14=110.753kgB20 L=1.1-0.04-0.022+0.15+(4.2+0.9-0.7)/3+ 0= 2.655m8B20 L=2.655*2.47*8=52.462kg二、首层柱纵筋首层柱纵筋L1=首层层高-基础非连接区长度+首层非连接长度+搭接长度基础非连接区长度——Hn/3首层非连接区长度——max(Hn/6,hc,500) （Hn是所在楼层的柱净高）搭接长度——绑扎搭接为llE，机械连接和焊接为0如下图所示，首层层高4.2m ，首层梁高700 ，二层层高3.6m ，二层梁高600 ，C30 混凝土，一级抗震，柱筋采用机械连接。
请计算钢筋工程量。
22—2.98kg/m ；20—2.47kg/mB22 L=4.2-(4.2+0.9-0.7)/3+max(3/6,0.65,0.5) =3.38m14B22 L=3.38*2.98*14=141.01kgB20 L= 4.2-(4.2+0.9-0.7)/3+max(3/6,0.65,0.5) =3.38m三、中间层柱纵筋中间层柱纵筋Ln=本层层高-本层非连接区长度+上层非连接长度+搭接长度本层和上层非连接区长度——max(Hn/6,hc,500)搭接长度——绑扎搭接为llE，机械连接和焊接为0顶层柱纵筋=顶层层高-本层非连接区长度-屋顶梁高+锚固长度+搭接长度如下图所示，此柱为中柱，顶层层高4.2m，顶层梁高700，保护层厚度30，顶层混凝土板厚120，C30混凝土，一级抗震，柱筋采用机械连接。
平法知识点
1、当梁宽<=350时，拉筋直径为6mm;梁宽>350时，拉筋直径为8mm、拉筋的间距为:非加密区的两倍2、在基础内的第一根柱箍筋到基础顶面的距离是50mm3、高板位筏形基础是指梁顶与板顶一平4、吊筋的计算公式：次梁宽B+2X50+2X(梁高-2X保护层)/正弦45度（60度）+2X20d5、混凝土保护层是指箍筋的最外层到砼的最外层的距离6、影响混凝土锚固长度的因素：钢筋种类及强度等级、混凝土强度、抗震等级。
7、抗裂构造钢筋自身及其受力主筋搭接长度为LL .抗温度筋自身及其与受力主筋搭接长度为150。
8、分布筋自身与受力主筋，构造钢筋的搭接长度为150 .当分布筋兼作抗温度筋时，其自身及其受力主筋，构造钢筋搭接长度为LL 。
9、板上下贯通筋可兼作10、∮10@100/250（∮12@100）表示基础次梁上部筋下部筋并弯折（76）11、拉筋的布置方式为隔一布一12、如果柱下层钢筋在柱截面处弯折，上层采用插筋构造，插筋深入下层1.2lae从梁顶开始计算13、悬挑梁上部至少两根角筋，并不少于第一排纵筋的1/2,其余纵筋弯下。
14、纯悬挑梁下部锚入支座的长度为15d 纯XL上部的锚固长度为15d。
15、梁顶面标高高差是指相对于结构层楼面标高的高差值高于时为正低于时为负。
板面标高高差是指相对于结构层楼面标高的高差。
16、板的端支座为粱时，其上部支座负筋锚固长度为15d,下部大于5d且至少梁中心线圈梁时15d,下部纵筋锚入支座长度大于5d且至少梁中心线墙时上部为15d,下部纵筋Max（120，H,墙厚/2）。
17、设计按铰接时，深入支座的长度≥0.35lab充分利用钢筋抗拉强度≥0.6lab19、1-3,90）当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm ＞800时100mm （桩直径与桩顶嵌入承台的关系）20、地下室外墙代号为DWQ22、LZ表示梁上柱23、独立基础按截面形式分，有阶形和坡形两种形式24、基础梁箍筋的复合方式有-3 P5725、两个柱编号必须相同的条件是柱的总高、分段截面尺寸和配筋均对应相同。
04G101平法图籍问题解答
04G101平法图籍问题解答1、04G101-3 P28（1）“基础主梁JZL纵向钢筋与箍筋构造”图中，顶部纵筋画了两排，请问第二排也是贯通纵筋吗？（2）该页的注4“节点区内箍筋按梁端箍筋设置”，若柱左右两侧的梁跨箍筋不同时，节点区内箍筋按哪一侧的设置呢？（3 ）同样在注4中，受拉搭接区域箍筋间距为5d和100的小者，而受压搭接区域的箍筋间距为10d和200的小者，作为预算人员，如何判断搭接区域是受拉还是受压？1、(1) “基础主梁JZL纵向钢筋与箍筋构造”图中，顶部第二排纵筋也是贯通纵筋。
(2) 04G101-3 P28的注4“节点区内箍筋按梁端箍筋设置”的理解问题：基础梁集中标注的箍筋例如为11φ14@150/250(6)，表明每跨梁从梁端到跨内，间距150的箍筋设置11道，其余（跨中部分）按间距250设置，均为6肢箍。
可见“箍筋标注”只管每跨梁“梁端-跨内-梁端”这个范围，而不包括相邻两跨梁之间“柱节点”处。
注4的意义在于“柱节点范围之内”按梁端箍筋即φ14@150(6)设置。
（这个意思在图集第34页说得很清楚）(3) 梁的受拉区和受压区问题：基础梁和地面以上的框架梁有一个“上下颠倒”的对比关系。
框架梁上部的受拉区是柱节点附近、下部的受拉区是在跨中范围内；则基础主梁底部的受拉区是柱节点附近、顶部的受拉区是在跨中范围内。
框架梁上部的受压区是在跨中范围内、下部的受压区是柱节点附近；则基础主梁底部的受压区是在跨中范围内、顶部的受压区是柱节点附近。
（顺便说一句：“作为预算人员”也要学习一些工程结构的知识，尤其是钢筋混凝土结构的知识，这对掌握平法技术尤为必要。
）2、04G101-3 P27“纵向箍筋连接构造”的两个图要表达的意思具体都有那些？另外，图中的4根筋是上下4排呢还是在同一排？2、04G101-3 P27 右边的两个图都是俯视图，即这几根钢筋为同一个受拉区的钢筋。
如果受拉区钢筋分为两排，则两排钢筋要同时考虑。
06G101-6平法问题及知识点
06G101-6平法问题及知识点●1、06101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？■答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
●2、06101－6基础梁端无外伸构造与04G101-3P29不同，为什么？■答：06G101-6和04G101-3所涉及的基础类型不同，其受力情况也是不一样的，同时在新的图集中也考虑了一些新的处理方式，如柱的插筋构造也是有区别的。
●3、06101-6 P53页柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？■答：在加腋的这个位置，布置的是钢筋网片，图上的3根只是示意布置形式，实际按照间距200布置，在此需要注意计算的时候La长度范围是不用布置的，这一段距离是锚固了，而且伸入相邻的基础梁。
●4、06G101-6 P61柱顶纵筋在承台内的锚固应伸至承台顶？■答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
●5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？■答：不完全是相同的，如：非贯通纵筋在04G101-3中取值除了L0/3以外，还有一个a值来控制的，在06G101-6中没有这个控制条件了。
其它的内容有相同也有不同的地方，请仔细阅读。
●6、06G101-6中是否取消04G101-3中对a=1.2la+hb+0.5hc的规定？■答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消04G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。
平法钢筋识图数量基础教程A卷无答案试卷
装订线一、单项选择题（每题1分，共20题）1、如图一所示Ø10@100, Ø10代表（）。
A、主筋为10B、箍筋为10C、构造钢筋为10D、抗扭钢筋为10图一图二2、DJJ1，200/200/200 表示（）。
A、表示阶形普通独立基础，自上而下各阶的高度为200.B、表示阶形普通独立基础，自下而上各阶的高度为200.C、表示普通独立基础，自下而上各阶的高度为200.D、表示普通独立基础，自上而下各阶的高度为200.3、如图二所示，表示（）。
A、一级钢25B、二级钢25C、三级钢25D、四级钢254、如图三所示，为非抗震KZ中柱柱顶纵向钢筋构造，1和2应为（）。
A、10d 0.5l abB、10d 0.8l abC、12d 0.5l abD、12d 0.8l ab图三图四5、图四为剪力墙身竖向分布钢筋连接构造，下列表述正确的是（）。
A、一、二级抗震等级剪力墙非底部加强部位和三、四级抗震等级和非抗震剪力墙竖向分布钢筋均可在同一部位搭接B、一、二级抗震等级剪力墙底部加强部位和三、四级抗震等级可在同一部位搭接，非抗震剪力墙竖向分布钢筋不可在同一部位搭接C、一、二级抗震等级剪力墙底部加强部位不可在同一部位搭接，三、四级抗震等级和非抗震剪力墙竖向分布钢筋在不同一部位搭接D、一、二级抗震等级剪力墙非底部加强部位或三、四级抗震等级或非抗震剪力墙竖向分布钢筋均不可在同一部位搭接图五6、如图五所示，为抗震楼层框架梁KL纵向钢筋构造，通长筋的搭接长度为l lE , 架立筋的搭接长度为（）mm。
A、100B、150C、200D、2507、如图六所示，为剪力墙竖向钢筋顶部构造，图标示正确的是（）。
A B CD图六8、如图七所示，为地下室外墙DWQ钢筋构造，1和2的长度为（）A、10dB、15dC、20dD、35d图七装订线9、地下室框架柱是指（）。
A、地下室内的框架柱B、地下室外的框架柱C、地下室边的框架柱D、地下室上的框架柱10、主、次梁交叉位置，次梁支撑在主梁（）。
从力学基本原理学习钢筋《平法》
《力学》是学习《平法》的基础知识，只有掌握了力学，才能理解平法为什么要那么做。
比方说梁的钢筋，为什么上部钢筋只能在梁跨中搭接？而下部钢筋就只能在支座旁边三分之一跨的长度范围内搭接？如果不知道原理，不多问一个“为什么”，就不能真正说“懂”。
1.梁的上下部钢筋搭接位置原理首先我们来看一下梁最基本的一种破坏时的情形。
一根梁，两端都有支座（等于在柱子上），我们在中间施加压力，想想会出现什么情况呢？如果你知道答案是梁最终会断裂，那么，想想裂缝最先出现在什么地方呢？很明显，梁的下部会最先出现裂缝。
力学实验证明，下部钢筋会断，上部钢筋会在中部被挤压成“灯笼”。
请看下面的力学示意图。
可以想象，假如梁的下部钢筋在跨中处搭接，结果会是怎么样？结果一定是在跨中搭接，受到梁内部最大的拉力，of course 容易断裂了！可以引出《平法》中那些经验做法：①梁上部要有支座负筋，并且通常伸入支座三分之一跨长②梁的上部钢筋要在跨中搭接；下部钢筋要在支座两边三分之一跨长处搭接。
③支座的两端往往需要箍筋加密（抗震加密）2.锚固、搭接的力学原理在理想情况下，钢筋当然是能不需要搭接最好，就像混凝土能最好一次性浇筑一样，一个整体总会比两个结合的内力要强。
但因为混凝土有水化热等等原因，并不能一次性把整栋大楼浇筑好；钢筋因为生产、运输等原因，并不能长到刚刚好的长度。
所以规范的市场里，钢筋一般是9米，或12米的规格。
这是从市场层面解释为什么要有搭接。
我们想想为什么需要锚固？把一个小木块架在墙上，或者用铁钉钉在墙上，结果是不同的吧？用铁钉当然比单纯架在墙上更能稳固木块，问题是：铁钉要多长才能做到固定木块，又不浪费呢？力学上有专门的计算公式，需要根据钢筋的直径、表面粗糙程度、受力大小等，计算出锚固的长度。
简单说，该计算公式的原理就是找到一个临界点：钢筋刚好拔出的那一瞬间，刚好断裂。
这样你可以明白为什么级别越高的钢筋它的锚固长度越大了吧？搭接也是这个概念。
