PLC梯形图程序设计语言
PLC五种编程语言
PLC的五种标准编程语言PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。
根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。
PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。
1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。
它是与继电器线路类似的一种编程语言。
由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。
梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。
梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。
图1是典型的交流异步电动机直接启动控制电路图。
图2是采用PLC控制的程序梯形图。
图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。
在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。
同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。
图3就是与图2PLC梯形图对应的指令表。
图3 指令表指令表表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。
其特点与梯形图语言基本一致。
3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。
采用功能模块图的形式来表示模块所具有的功能，不同的功能模块有不同的功能。
图4是对应图1交流异步电动机直接启动的功能模块图编程语言的表达方式。
国际标准的5种PLC编程语言简介
国际标准的5种PLC编程语言简介IEC1131-3为PLC制定了5种标准的编程语言，包括图形化编程语言和文本化编程语言。
图形化编程语言包括：梯形图（LD－Ladder Diagram）、功能块图（FBD － Function Block Diagram）、顺序功能图（SFC － Sequential Function Chart）。
文本化编程语言包括：指令表(IL-Instruction List)和结构化文本 (ST-Strutured Text)。
IEC 1131-3的编程语言是IEC工作组对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准，它不但适用于PLC系统，而且还适用于更广泛的工业控制领域，为PLC编程语言的全球规范化做出了重要的贡献。
继电器梯形图（LD－Ladder Diagram）语言是PLC首先采用的编程语言，也是PLC最普遍采用的编程语言。
梯形图编程语言是从继电器控制系统原理图的基础上演变而来的，与继电器控制系统梯形图的基本思想是一致的，只是在使用符号和表达方式上有一定区别。
PLC 的设计初衷是为工厂车间电气技术人员而使用的，为了符合继电器控制电路的思维习惯，作为首先在PLC中使用的编程语言，梯形图保留了继电器电路图的风格和习惯，成为广大电气技术人员最容易接受和使用的语言。
梯形图程序设计语言的特点是：（1）与电气操作原理图相对应，具有直观性和对应性；（2）与原有继电器逻辑控制技术相一致，对电气技术人员来说，易于撑握和学习；（3）与原有的继电器逻辑控制技术的不同点是，梯形图中的能流（Power Flow）不是实际意义的电流，内部的继电器也不是实际存在的继电器，因此，应用时，需与原有继电器逻辑控制技术的有关概念区别对待；（4）与指令表程序设计语言有一一对应关系，便于相互的转换和程序的检查。
功能块图（FBD － Function Block Diagram）采用类似于数字逻辑门电路的图形符号，逻辑直观，使用方便，它有梯形图编程中的触电和线圈等价的指令，可以解决范围广泛的逻辑问题。
步进电机的PLC控制梯形图程序设计
2 梯形图程序设计
2. 1 输入/ 输出编址 控制步进电机的各输入开关及控制 A 、B 、C
三相绕组工作的输出端在 PL C 中的 I/ O 编址如 表 1 所示 。
表 1 输入/ 输出编址
输入端
I0. 0 步进电机正转起动按钮 Q0. 0
I0. 1 步进电机反转起动按钮 Q0. 1
I0. 2
A 相 Q0. 0 = M0. 5 + M0. 4 + M0. 0 B 相 Q0. 1 = M0. 4 + M0. 3 + M0. 2 C 相 Q0. 2 = M0. 2 + M0. 1 + M0. 0 反转时 A 相 Q0. 0 = M0. 5 + M0. 4 + M0. 0 B 相 Q0. 1 = M0. 2 + M0. 1 + M0. 0 C 相 Q0. 2 = M0. 4 + M0. 3 + M0. 2
Abstract : The PL C program cont rolling on t he stepping motor can be designed by diverse means. The paper put s forward t he design t hinking and met hod. The ladder program is programmed wit h“SHIF T”inst ruc2 tion of SIMA TIC S7 - 200 as t he keystone of cont rolling step - by - step and by means of program modu2 larization. Thus t he ladder is compact ,clear and flexible , and quite meet s t he cont rol requirement s. Key words : stepping motor ; PL C ; ladder ; SHIF T ; modularization
PLC的五种编程语言
可编程序控制器的五种标准编程语言本文介绍了按照国际电工委员会制定的工业控制编程语言标准，对PLC制定的五种编程语言。
PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。
根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。
PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。
1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。
它是与继电器线路类似的一种编程语言。
由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。
梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。
梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。
图1是典型的交流异步电动机直接启动控制电路图。
图2是采用PLC控制的程序梯形图。
图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。
在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。
同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。
图3就是与图2PLC梯形图对应的指令表。
图3 指令表指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。
其特点与梯形图语言基本一致。
3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。
采用功能模块图的形式来表示模块所具有的功能，不同的功能模块有不同的功能。
PLC的五种编程语言
可编程序控制器的五种标准编程语言2005-11-22来源：本文介绍了按照国际电工委员会制定的工业控制编程语言标准，对PLC制定的五种编程语言。
PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。
根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。
PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。
1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。
它是与继电器线路类似的一种编程语言。
由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。
梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。
梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。
图1是典型的交流异步电动机直接启动控制电路图。
图2是采用PLC控制的程序梯形图。
图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。
在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。
同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。
图3就是与图2PLC梯形图对应的指令表。
图3 指令表指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。
其特点与梯形图语言基本一致。
3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。
PLC编程：梯形图程序设计基础

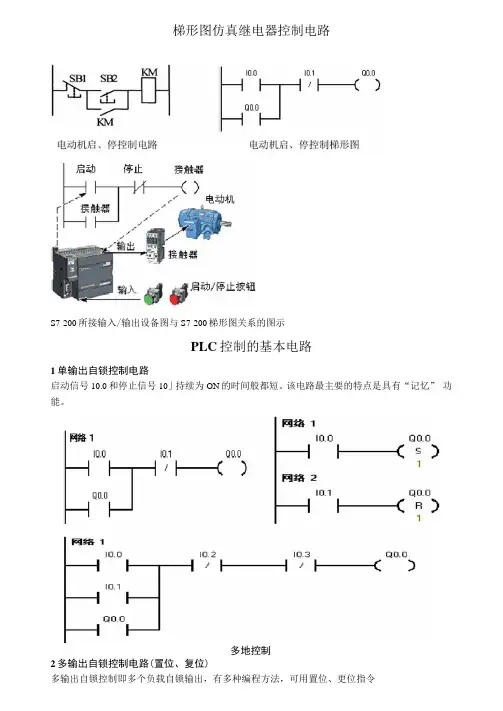

梯形图仿真继电器控制电路S7-200所接输入/输出设备图与S7-200梯形图关系的图示PLC控制的基本电路1单输出自锁控制电路启动信号10.0和停止信号10」持续为ON的时间般都短。
该电路最主要的特点是具有“记忆” 功能。
多地控制2多输出自锁控制电路(置位、复位)多输出自锁控制即多个负载自锁输出，有多种编程方法，可用置位、更位指令网第110.0 Q0.0——I I ----------- C S >8网sa 210.1 Q0.0——I I ----------- C R >83单向顺序启'停控制电路1.单向顺序启动控制电路是按照生产工艺预先规定的顺序，在各个输入信号的作用下，生产过程中的各个执行机构自动有序动作。
只有Q0.0启动后，Q0.1方可启动，Q0.2必须在Q0.1启动完成后才可以启动。
2.单向顺序停止控制电路就是要求按一定顺序停止已经执行的各机构。
只有Q0.2被停止后才可以停止Q0」，若想停止Q0.0,则必须先停止Q0」。
10.4为急停按钮。
网络1100 10.3 10.4 Q0.0—I H|—1^1—)QO.O Q01—I HM P网络2IQO I0.2 I0.4 Q0.1—I H|—l^l—)Q0.1 Q02T 」网络3IU.0Q0.010. 110.3000001□0.1设计延时启动程序，要利用中间继电器(内部存储器M)的自锁状 定时时间到，其常开触点动作，使Q0.0动作。
网络1I0.010.1 T37 Q0.0T 『，H ，『)Q0.0H r —50-3.延时启'停控制电路该电路要求有输入信号后，停一段时间输出信号才为ON ；而输入 信号OFF 后，输出信号延时一段时间才OFF 。
T37延时3s 作为Q0.0的启动条件，T38延时5 s 作为Q0.0的关断条件。
5超长定时控制电路S7-200 PLC 中的定时器最长定时时间不到lh,但在一些实际应用中，往往需要几小时 甚至几天或更长时间的定时控制，这样仅用一个定时器就不能完成该任务。
国际5种标准的PLC编程语言
国际5种标准的PLC编程语言IEC1131-3为PLC制定了5种标准的编程语言，包括图形化编程语言和文本化编程语言。
图形化编程语言包括：梯形图（LD－Ladder Diagram）、功能块图（FBD － Function Block Diagram）、顺序功能图（SFC － Sequential Function Chart）。
文本化编程语言包括：指令表(IL-Instruction List)和结构化文本 (ST-Strutured Text)。
IEC 1131-3的编程语言是IEC工作组对世界范围的PLC厂家的编程语言合理地吸收、借鉴的基础上形成的一套针对工业控制系统的国际编程语言标准，它不但适用于PLC系统，而且还适用于更广泛的工业控制领域，为PLC编程语言的全球规范化做出了重要的贡献。
继电器梯形图（LD－Ladder Diagram）语言是PLC首先采用的编程语言，也是PLC最普遍采用的编程语言。
梯形图编程语言是从继电器控制系统原理图的基础上演变而来的，与继电器控制系统梯形图的基本思想是一致的，只是在使用符号和表达方式上有一定区别。
PLC 的设计初衷是为工厂车间电气技术人员而使用的，为了符合继电器控制电路的思维习惯，作为首先在PLC中使用的编程语言，梯形图保留了继电器电路图的风格和习惯，成为广大电气技术人员最容易接受和使用的语言。
梯形图程序设计语言的特点是：（1）与电气操作原理图相对应，具有直观性和对应性；（2）与原有继电器逻辑控制技术相一致，对电气技术人员来说，易于撑握和学习；（3）与原有的继电器逻辑控制技术的不同点是，梯形图中的能流（Power Flow）不是实际意义的电流，内部的继电器也不是实际存在的继电器，因此，应用时，需与原有继电器逻辑控制技术的有关概念区别对待；（4）与指令表程序设计语言有一一对应关系，便于相互的转换和程序的检查。
功能块图（FBD － Function Block Diagram）采用类似于数字逻辑门电路的图形符号，逻辑直观，使用方便，它有梯形图编程中的触电和线圈等价的指令，可以解决范围广泛的逻辑问题。
[设计]产生脉冲的程序的PLC程序梯形图
产生脉冲的程序的PLC程序梯形图（1）周期可调的脉冲信号发生器如图5-6所示采用定时器T0产生一个周期可调节的连续脉冲。
当X0常开触点闭合后，第一次扫描到T0常闭触点时，它是闭合的，于是T0线圈得电，经过1s的延时，T0常闭触点断开。
T0常闭触点断开后的下一个扫描周期中，当扫描到T0常闭触点时，因它已断开，使T0线圈失电，T0常闭触点又随之恢复闭合。
这样，在下一个扫描周期扫描到T0常闭触点时，又使T0线圈得电，重复以上动作，T0的常开触点连续闭合、断开，就产生了脉宽为一个扫描周期、脉冲周期为1s的连续脉冲。
改变T0的设定值，就可改变脉冲周期。
图5-6 周期可调的脉冲信号发生器a）梯形图b）时序图（2）占空比可调的脉冲信号发生器如图5-7所示为采用两个定时器产生连续脉冲信号，脉冲周期为5秒，占空比为3：2（接通时间：断开时间）。
接通时间3s，由定时器T1设定，断开时间为2s，由定时器T0设定，用Y0作为连续脉冲输出端。
图5-7 占空比可调的脉冲信号发生器（3）顺序脉冲发生器如图5-8a所示为用三个定时器产生一组顺序脉冲的梯形图程序，顺序脉冲波形如图5-8b所示。
当X4接通，T40开始延时，同时Y31通电，定时l0s时间到，T40常闭触点断开，Y31断电。
T40常开触点闭合，T41开始延时，同时Y32通电，当T41定时15s时间到，Y32断电。
T41常开触点闭合，T42开始延时．同时Y33通电，T42定时20s时间到，Y33断电。
如果X4仍接通，重新开始产生顺序脉冲，直至X4断开。
当X4断开时，所有的定时器全部断电，定时器触点复位，输出Y31、Y32及Y33全部断电。
图5-8 顺序脉冲发生器断电延时动作的PLC程序梯形图大多数PLC的定时器均为接通延时定时器，即定时器线圈通电后开始延时，待定时时间到，定时器的常开触点闭合、常闭触点断开。
在定时器线圈断电时，定时器的触点立刻复位。
如图5-9所示为断开延时程序的梯形图和动作时序图。
PLC顺序控制中编制梯形图的四种方式
PLC顺序控制中编制梯形图的四种方式可（编程）控制器（PLC）外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器（控制电路）移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述（控制系统）的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(GB6988.6-86)。
有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位（寄存器）编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如:某PLC控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若（传感器）X400（检测）到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4s后快退Y431到上接近开关X402，就回到了原位。
功能表图见图1:图1功能表图2使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。
图2起保停电路实现顺序控制3使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
第五章 梯形图程序设计方法
第五章梯形图程序设计方法由于PLC所有控制功能都是以程序的形式来实现的，因此程序设计对PLC 的应用是很重要的。
PLC的应用主要包括开关量控制和模拟量控制2类。
本章仅介绍开关量控制程序的设计方法。
不同类型的控制问题所采用的设计方法不尽相同，主要的梯形图程序设计方法有：(1)逻辑设计法：对控制任务进行逻辑分析和综合，将控制电路中元器件的通断状态看作以触点通断状态为逻辑变量的逻辑函数，并进行化简，利用PLC 的逻辑指令即可得到控制程序的设计方法。
这种方法主要用于组合逻辑问题的程序设计。
(2)时序图设计法：当PLC各输出信号按照固定的时间间隔发生先后变化时，可以根据输出信号的时间先后关系来设计程序的一种方法。
(3)经验设计法：要求设计者透彻理解PLC各种指令的功能，凭着对各种典型控制环节和基本单元电路的设计经验，选择各种指令并进行修改和完善相应程序的方法。
(4)顺序控制设计法：当控制要求满足一定的先后顺序时，可以将系统的l 个工作周期划分为若干个顺序相连的步，每个步对应一种操作状态，并分析清楚相邻步的转换条件，进而绘制功能图，再按一定的规则转化为梯形图程序的设计方法。
这种方法主要用于解决顺序控制问题，包括单一顺序、选择顺序和并发顺序控制问题。
(5)继电器控制电路图转换设计法：在继电器控制电路图的基础上，经过选择相应指令和合理转换后，就能设计出符合要求的控制程序的方法。
在介绍以上程序设计方法的基础上，还将以实例来介绍具有多种工作方式的系统的控制程序设计思路。
5.1 逻辑设计法当控制对象是开关量且按照它们之间的逻辑关系来实现控制时，可用逻辑设计法来设计控制程序。
逻辑设计法就是根据输入量、输出量及其他变量之间的逻辑关系来设计程序的一种方法。
下面以1个简单的控制为例介绍这种编程方法。
例1 某系统中有4台通风机，设计1个监视系统，监视通风机的运转。
要求如下：4台通风机中有3台及以上开机时，绿灯常亮；只有2台开机时，绿灯以5Hz的频率闪烁；只有1台开机时，红灯以5Hz的频率闪烁；4台全部停机时，红灯常亮。
