塑料制品的退火处理
退火加工工艺介绍
退火科技名词定义中文名称：退火英文名称：annealing定义1：将金属构件加热到高于或低于临界点，保持一定时间，随后缓慢冷却，从而获得接近平衡状态的组织与性能的金属热处理工艺。
应用学科：电力（一级学科）；热工自动化、电厂化学与金属（二级学科）定义2：将金属或合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
应用学科：机械工程（一级学科）；机械工程(2)_热处理（二级学科）；整体热处理（三级学科）定义3：(1)热变性核酸或蛋白质经缓慢降温后的复性过程。
(2)两条单链多核苷酸通过互补碱基之间的氢键形成双链分子的过程。
可发生在同一来源或不同来源核酸链之间，可以形成双链DNA分子、双链RNA或DNA-RNA杂交分子。
应用学科：生物化学与分子生物学（一级学科）；总论（二级学科）本内容由全国科学技术名词审定委员会审定公布百科名片重结晶退火(完全退火)应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或退火以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。
退火温度在Ac3以上（亚共析钢）使钢发生完全的重结晶者，称为完全退火，退火温度在Ac1与Ac3之间 (亚共析钢)或Ac1与Acm之间（过共析钢）,使钢发生部分的重结晶者,称为不完全退火。
前者主要用于亚共析钢的铸件、锻轧件、焊件，以消除组织缺陷（如魏氏组织、带状组织等），使组织变细和变均匀，以提高钢件的塑性和韧性。
abs基本知识
ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。
ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。
ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。
化学名称丙烯腈-丁二烯-苯乙烯塑料一般性能ABS外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。
ABS相对密度为1.05左右，吸水率低。
ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。
ABS的氧指数为18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的臭味。
力学性能ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。
ABS的耐蠕变性比PSF及PC大，但比PA及POM小。
ABS的弯曲强度和压缩强度属塑料中较差的。
ABS的力学性能受温度的影响较大。
热学性能ABS的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。
ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。
电学性能ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。
环境性能ABS不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。
ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。
ABS塑料的加工性能ABS同PS一样是一种加工性能优良的热塑性塑料，可用通用的加工方法加工。
退火
(1) 降低硬度，改善切削加工性； (2)消除残余应力，稳定尺寸，减少变形与裂纹倾向； (3)细化晶粒，调整组织，消除组织缺陷。 在生产中，退火工艺应用很广泛。根据工件要求退火的目的不同，退火的工艺规范有多种，常用的有完全退火、球化退火、和去应力退火等。
编辑本段退火方法
再结晶退火工艺
应用于经过冷变形加工的金属及合金的一种退火方法。目的为使金属内部组织变为细小的等轴晶粒，消除形变硬化，恢复金属或合金的塑性和形变能力（回复和再结晶）。若欲保持金属或合金表面光亮，则可在可控气氛的炉中或真空炉中进行再结晶退火。 去除应力退火 铸、锻、焊件在冷却时由于各部位冷却速度不同而产生内应力，金属及合金在冷变形加工中以及工件在切削加工过程中也产生内应力。若内应力较大而未及时予以去除，常导致工件变形甚至形成裂纹。去除应力退火是将工件缓慢加热到较低温度（例如，灰口铸铁是500～550℃，钢是500～650℃），保温一段时间,使金属内部发生弛豫，然后缓冷下来。应该指出,去除应力退火并不能将内应力完全去除，而只是部分去除，从而消除它的有害作用。 还有一些专用退火方法，如不锈耐酸钢稳定化退火；软磁合金磁场退火；硅钢片氢气退火；可锻铸铁可锻化退火等。
等温退火
应用于钢和某些非铁合金如钛合金的一种控制冷却的退火方法。对钢来说，是缓慢加热到 Ac3（亚共析 退火
钢）或 Ac1（共析钢和过共析钢）以上不多的温度，保温一段时间,使钢奥氏体化,然后迅速移入温度在A1以下不多的另一炉内，等温保持直到奥氏体全部转变为片层状珠光体（亚共析钢还有先共析铁素体；过共析钢还有先共析渗碳体）为止，最后以任意速度冷却下来(通常是出炉在空气中冷却)。等温保持的大致温度范围在所处理钢种的等温转变图上A1至珠光体转变鼻尖温度这一区间之内(见过冷奥氏体转变图)；具体温度和时间，主要根据退火后所要求的硬度来确定（图2）。等温温度不可过低或过高，过低则退火后硬度偏高；过高则等温保持时间需要延长。钢的等温退火的目的，与重结晶退火基本相同,但工艺操作和所需设备都比较复杂,所以通常主要是应用于过冷奥氏体在珠光体型相变温度区间转变相当缓慢的合金钢。后者若采用重结晶退火方法，往往需要数十小时，很不经济；采用等温退火则能大大缩短生产周期，并能使整个工件获得更为均匀的组织和性能。等温退火也可在钢的热加工的不同阶段来用。例如,若让空冷淬硬性合金钢由高温空冷到室温时，当心部转变为马氏体之时，在已发生了马氏体相变的外层就会出现裂纹;若将该类钢的热钢锭或钢坯在冷却过程中放入700℃左右的等温炉内，保持等温直到珠光体相变完成后，再出炉空冷，则可免生裂纹。 含β相稳定化元素较高的钛合金，其β相相当稳定，容易被过冷。过冷的β相，其等温转变动力学曲线（图3）与钢的过冷奥氏体等温转变图相似。为了缩短重结晶退火的生产周期并获得更细、更均匀的组织，亦可采用等温退火。
聚乙烯的加工工艺流程
聚乙烯的加工工艺流程聚乙烯是一种常见的塑料材料，广泛应用于各个领域。
它的加工工艺流程主要包括原料准备、熔融加工、成型加工和后处理等环节。
首先是原料准备。
聚乙烯的原料主要是乙烯，乙烯是一种无色气体，在常温下无法固化。
乙烯通过石油和天然气的加工提取得到，经过精炼和脱酸等处理得到高纯度的乙烯。
原料准备的关键是确保乙烯的纯度和质量，以保证后续加工的效果。
接下来是熔融加工。
乙烯经过原料准备后，需要通过加热使其熔化成液态。
一般采用的加热方式有电加热、蒸汽加热和燃气加热等。
熔融乙烯的温度一般在120°C～180°C之间，不同的加工要求可能会有所不同。
熔融乙烯需要通过搅拌或挤出等方式使其保持均匀状态，以便后续的成型加工。
然后是成型加工。
熔融乙烯经过均匀化处理后，可以进行各种形状的成型加工。
常见的成型加工方式有挤出成型、注塑成型、吹塑成型等。
挤出成型是将熔融乙烯通过挤出机的螺杆推送到模具中，经过冷却后得到所需的形状。
注塑成型是将熔融乙烯注入到模具中，经过冷却凝固后取出所需的成型品。
吹塑成型是将熔融乙烯注入到吹塑机中，通过吹气使其充分膨胀并贴合在模具上，经过冷却后取出成型品。
不同的成型方式适用于不同的产品形状和尺寸要求。
最后是后处理。
成型后的聚乙烯制品可能需要进行一些后处理工艺，以改善其性能或外观。
常见的后处理工艺包括切割、打孔、冷却、退火等。
切割是将成型品按照所需尺寸进行切割，以得到最终产品。
打孔是为了方便产品的使用，可以在成型品上打孔以便固定或安装。
冷却是通过冷却设备对成型品进行冷却处理，使其固化并保持所需形状。
退火是对聚乙烯制品进行加热处理，以消除内部应力并提高其物理性能。
聚乙烯的加工工艺流程包括原料准备、熔融加工、成型加工和后处理等环节。
每个环节都有其特定的要求和步骤，需要严格控制各个参数和工艺条件，以确保最终产品的质量和性能。
聚乙烯的加工工艺在不断发展和创新，以满足不同行业和领域对于聚乙烯制品的需求。
注塑工艺基础知识
Page 7
注塑设备—注塑机的组成结构
一台通用注塑机主要由塑化注射系统、合模机构、液压传动（或气动）装置、电器控制 系统等组成，如图所示：
Page 8
注塑设备—注塑机的组成结构
塑化注射系统 塑化注射系统的主要作用是使塑料加热塑化和熔融， 并能以足够的压力和速度下将一定量的溶料注入模具型腔中。塑化注射系 统主要由塑化部件（螺杆、机筒、喷嘴等组成）、料斗、计量装置、传动 装置、注射油缸、注射座整体移动油缸等组成。
注塑工艺基础知识
提纲
一、注塑工艺简介 二、注塑设备 三、注塑工艺过程 四、注塑制品的设计要点
Page 2
注塑工艺简介
各种各样的塑料制品是怎么制成的呢？塑料的主要成型方法 有挤出成型、注塑成型、吹塑成型、压延成型、浇铸成形等，其 中注射成型因形状适应性广，是热塑性塑料成型主要工艺。
注塑也称注射成型或注射模塑，是用注塑机将塑料粒子或塑 料粉的原料熔融后，施加压力使其注入温度较低的模具内冷却固 化形成与模腔形状一致的塑料制品的加工过程。
Page 6
注塑设备—注塑机分类
近年来注塑机发展很快，类型不断增加，分类的方法也较多。有的按塑料塑化 方式分为柱塞式和螺杆式；有的按锁模装置的传动方式分为液压式、机械式和液压 机械式；也有按机器操作方式分为自动、半自动和手动等，至今尚未完全形成统一 的分灯方法，目前使用较多的分类方法有以下几种：
退火工艺

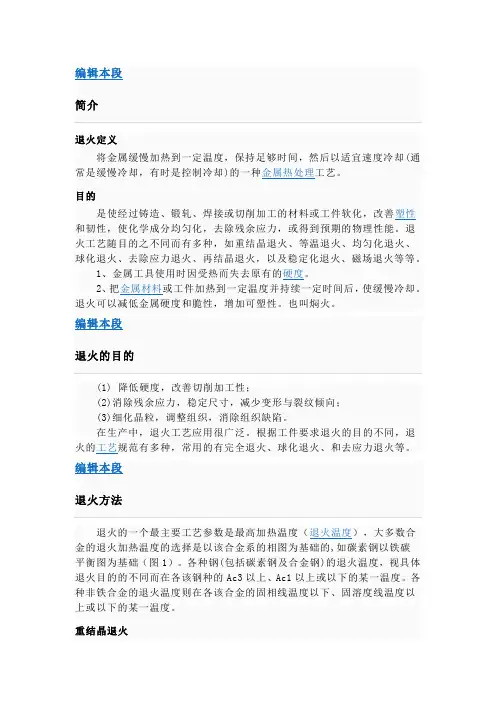

退火定义将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
1、金属工具使用时因受热而失去原有的硬度。
2、把金属材料或工件加热到一定温度并持续一定时间后，使缓慢冷却。
退火可以减低金属硬度和脆性，增加可塑性。
也叫焖火。
(1) 降低硬度，改善切削加工性；(2)消除残余应力，稳定尺寸，减少变形与裂纹倾向；(3)细化晶粒，调整组织，消除组织缺陷。
在生产中，退火工艺应用很广泛。
根据工件要求退火的目的不同，退火的工艺规范有多种，常用的有完全退火、球化退火、和去应力退火等。
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础（图1）。
各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。
各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或退火以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。
塑料成型工艺与模具设计试题及答案总结
一、填空题1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。
2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。
3．塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类. 4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。
5．塑料一般是由树脂和添加剂组成.6．塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件。
7．排气是塑件成型的需要,引气是塑件脱模的需要。
8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9．凹模其形式有整体式和组合式两种类型。
10．导向机构的形式主要有导柱导向和锥面定位两种。
11．树脂分为天然树脂和合成树脂。
12．注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。
二、单选题1. 卧式注射机SX—Z—63/50中的50表示锁模力为（ D ）A、500B、50C、50kND、500kN2。
注射机料筒温度的分布原则是什么? （ A ）A、前高后低B、前后均匀C、后端应为常温D、前端应为常温3．热塑性塑料在常温下,呈坚硬固态属于（ A ）A、玻璃态B、高弹态C、粘流态D、气态4．下列不属于塑料模失效形式的是（ D ）?A、变形B、断裂C、磨损D、冷却5．凹模是成型塑件（ A )的成型零件?A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的（ D ）内容?A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是( D ）？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线( D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是( C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B)的，以便于加工制造。
A、不锈钢B、整体式C、工具钢D、组合式11．以下属于天然树脂的是（ A )。
注塑制品为什么要退火处理、处理方法
前言：因为工厂的PC材料产品需要退火处理，所以在网上搜集了一些相关的资料。
自己学习了，也提供有需要的朋友分享一下。
塑料产品变形.开裂.老化的原因和退火处理塑料制品的退火处理是指塑料在料筒里塑化不均或者产品在模腔内冷却速度不均而引起产品内应力的存在导致产品在以后有变形.开裂.老化等原因。
退火处理是在产品在室内，用热液体介质如热水，热矿物油，热甘油等液体，加热到比产品使用温度高20-35度或者比产品的热变形温度低25-35度的温度下，将产品放进去，退火的时间长短要视产品的壁厚而定，越厚的壁要退火的时间越长。
要注意，经退火的产品拿出热液体后要摆平让它自然冷却，不可以用冷水采取速冷的方法。
退火的产品一般为PC，PS等塑料，对于POM，PVC等塑料就不用退火处理的。
/news_view.asp?id=56注塑制品为什么要退火处理？怎样进行退火处理？注塑制品生产成型过程中，由于原料塑化的不均匀或者是在注射成型时模具温度的不均衡，使制品成型时冷却降温速度不一致，造成制品产生不均匀结晶、取向和收缩，结果使制品产生内应力。
由于制品中内应力的作用，在使用或贮存时，制品的性能发生变化或者出现变形或裂纹等现象。
为了消除或减少成型制品中的内应力、避免制品在贮存或应用时产生较大的变形或开裂，对成型后的一些制品要进行退火处理。
注塑制品的退火方法如下。
把成型脱模后的注塑制品放在有一定温度的加热介质（如油、液体石蜡或甘油）或有热空气循环的供箱中，加热温度要低于制件的热变形温度20℃左右。
不同塑料制品的热处理退火条件可参照表1。
热处理时间达到要求后，制件随介质一起缓慢降温至室温。
注意，处理后的制品如果急剧降温或直接从热处理介质中取出降温，制品由于冷却速度的不同，又会产生新的内应力。
表1塑料制品的热处理退火条件塑料名称处理介质制品厚度/mm处理温度/℃ABS水或空气―60～75PS水或空气≤660～70 >670～77塑料名称处理介质制品厚度/mm处理温度/℃PMMA空气-75POM 空气 2. 5160油 2.5160PP空气≤3150≤6HDPE水≤6100 >6PC油或空气1120～130 3120～130 >6130～140PET充氮炉3130～150 PBT充氯炉3130～150 PA6水>6100PA66油3～6130水/乙酸钾（1/1.25)3～6100/ask/show.aspx?askid=1456超韧PC为什么会裂我司用一款超韧PC的手机料去给客户试料，打出来样品后，他放到测试液中90秒，拿出来，所有的制件都会在同一个地方裂开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料制品的退火处理
说明：塑料制品退火处理的目的是消除内应力。
比如在制品薄厚的交接部位，厚的部位降温慢、薄的部位降温快些，则连接处发生不均匀收缩，结果这里有应力集中现象。
在有金属镶件的四周，这种现象更明显。
如不进行退火处理，过段时间，在应力集中部位会产生裂纹，甚至开裂或者变形。
退火方法：一般是把制品浸在热油或热水中，也可在热风循环中，按塑料品种的不同，调节退火温度，一般用低于制品热变形温度10－20度，过高温度中制品要变形，但不能温度过低，过低温度退火，不能达到退火效果。
几种常用塑料的退火条件见下表：
塑料制品的调湿处理，主要是对聚酰氨类（尼龙）原料制品。
因为这种原料制品，存放一段时间后，会因吸收空气中的水分变形膨胀，尺寸发生变化。
所以，尼龙原料制品成型后，应先浸在100-120度水中或醋酸钾水溶液中，制品与空气隔绝，根据制品的壁厚及形状，决定浸泡处理时间，然后缓慢降至室温，取出制品。
