干粉灭火系统工作原理正式版
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
干粉灭火系统工作原理正
式版
干粉灭火系统工作原理正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。
文档可以直接使用，也可根据实际需要修订后使用。

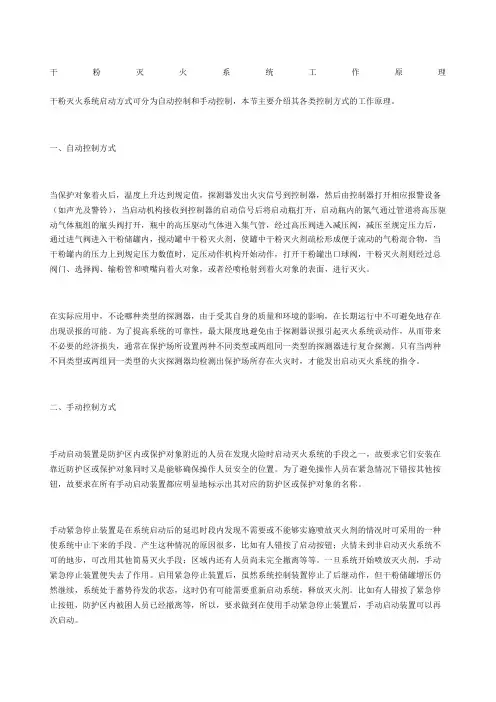

干粉灭火系统启动方式可分为自动控制和手动控制，本节主要介绍其各类控制方式的工作原理。
一、自动控制方式
当保护对象着火后，温度上升达到规定值，探测器发出火灾信号到控制器，然后由控制器打开相应报警设备（如声光及警铃），当启动机构接收到控制器的启动信号后将启动瓶打开，启动瓶内的氮气通过管道将高压驱动气体瓶组的瓶头阀打开，瓶中的高压驱动气体进入集气管，经过高压阀进入减压阀，减压至规定压力后，通
过进气阀进入干粉储罐内，搅动罐中干粉灭火剂，使罐中干粉灭火剂疏松形成便于流动的气粉混合物，当干粉罐内的压力上到规定压力数值时，定压动作机构开始动作，打开干粉罐出口球阀，干粉灭火剂则经过总阀门、选择阀、输粉管和喷嘴向着火对象，或者经喷枪射到着火对象的表面，进行灭火。
在实际应用中，不论哪种类型的探测器，由于受其自身的质量和环境的影响，在长期运行中不可避免地存在出现误报的可能。
为了提高系统的可靠性，最大限度地避免由于探测器误报引起灭火系统误动作，从而带来不必要的经济损失，通常在保护场所设置两种不同类型或两组同一类
型的探测器进行复合探测。
只有当两种不同类型或两组同一类型的火灾探测器均检测出保护场所存在火灾时，才能发出启动灭火系统的指令。
二、手动控制方式
手动启动装置是防护区内或保护对象附近的人员在发现火险时启动灭火系统的手段之一，故要求它们安装在靠近防护区或保护对象同时又是能够确保操作人员安全的位置。
为了避免操作人员在紧急情况下错按其他按钮，故要求在所有手动启动装置都应明显地标示出其对应的防护区或保护对象的名称。
手动紧急停止装置是在系统启动后的延迟时段内发现不需要或不能够实施喷放
灭火剂的情况时可采用的一种使系统中止下来的手段。
产生这种情况的原因很多，比如有人错按了启动按钮；火情未到非启动灭火系统不可的地步，可改用其他简易灭火手段；区域内还有人员尚未完全撤离等等。
一旦系统开始喷放灭火剂，手动紧急停止装置便失去了作用。
启用紧急停止装置后，虽然系统控制装置停止了后继动作，但干粉储罐增压仍然继续，系统处于蓄势待发的状态，这时仍有可能需要重新启动系统，释放灭火剂。
比如有人错按了紧急停止按钮，防护区内被困人员已经撤离等，所以，要求做到在使用手动紧急停止装置后，手动启动装置可以再次启动。
根据使用对象和场合的不同，灭火系
统亦可与感温、感烟探测器联动。
在经常有人的地方也可采用半自动操作，即人工确认火灾，启动手动按钮就完成了全部喷粉灭火动作。
——此位置可填写公司或团队名字——。
干粉灭火系统工作原理
行业资料：________ 干粉灭火系统工作原理单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页干粉灭火系统工作原理干粉灭火系统启动方式可分为自动控制和手动控制，本节主要介绍其各类控制方式的工作原理。
一、自动控制方式当保护对象着火后，温度上升达到规定值，探测器发出火灾信号到控制器，然后由控制器打开相应报警设备（如声光及警铃），当启动机构接收到控制器的启动信号后将启动瓶打开，启动瓶内的氮气通过管道将高压驱动气体瓶组的瓶头阀打开，瓶中的高压驱动气体进入集气管，经过高压阀进入减压阀，减压至规定压力后，通过进气阀进入干粉储罐内，搅动罐中干粉灭火剂，使罐中干粉灭火剂疏松形成便于流动的气粉混合物，当干粉罐内的压力上到规定压力数值时，定压动作机构开始动作，打开干粉罐出口球阀，干粉灭火剂则经过总阀门、选择阀、输粉管和喷嘴向着火对象，或者经喷枪射到着火对象的表面，进行灭火。
在实际应用中，不论哪种类型的探测器，由于受其自身的质量和环境的影响，在长期运行中不可避免地存在出现误报的可能。
为了提高系统的可靠性，最大限度地避免由于探测器误报引起灭火系统误动作，从而带来不必要的经济损失，通常在保护场所设置两种不同类型或两组同一类型的探测器进行复合探测。
只有当两种不同类型或两组同一类型的火灾探测器均检测出保护场所存在火灾时，才能发出启动灭火系统的指令。
二、手动控制方式手动启动装置是防护区内或保护对象附近的人员在发现火险时启动灭火系统的手段之一，故要求它们安装在靠近防护区或保护对象同时第 2 页共 6 页又是能够确保操作人员安全的位置。
为了避免操作人员在紧急情况下错按其他按钮，故要求在所有手动启动装置都应明显地标示出其对应的防护区或保护对象的名称。
手动紧急停止装置是在系统启动后的延迟时段内发现不需要或不能够实施喷放灭火剂的情况时可采用的一种使系统中止下来的手段。
干粉灭火系统工作原理
干粉灭火系统工作原理集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-干粉灭火系统工作原理干粉灭火系统启动方式可分为自动控制和手动控制，本节主要介绍其各类控制方式的工作原理。
一、自动控制方式当保护对象着火后，温度上升达到规定值，探测器发出火灾信号到控制器，然后由控制器打开相应报警设备（如声光及警铃），当启动机构接收到控制器的启动信号后将启动瓶打开，启动瓶内的氮气通过管道将高压驱动气体瓶组的瓶头阀打开，瓶中的高压驱动气体进入集气管，经过高压阀进入减压阀，减压至规定压力后，通过进气阀进入干粉储罐内，搅动罐中干粉灭火剂，使罐中干粉灭火剂疏松形成便于流动的气粉混合物，当干粉罐内的压力上到规定压力数值时，定压动作机构开始动作，打开干粉罐出口球阀，干粉灭火剂则经过总阀门、选择阀、输粉管和喷嘴向着火对象，或者经喷枪射到着火对象的表面，进行灭火。
在实际应用中，不论哪种类型的探测器，由于受其自身的质量和环境的影响，在长期运行中不可避免地存在出现误报的可能。
为了提高系统的可靠性，最大限度地避免由于探测器误报引起灭火系统误动作，从而带来不必要的经济损失，通常在保护场所设置两种不同类型或两组同一类型的探测器进行复合探测。
只有当两种不同类型或两组同一类型的火灾探测器均检测出保护场所存在火灾时，才能发出启动灭火系统的指令。
二、手动控制方式手动启动装置是防护区内或保护对象附近的人员在发现火险时启动灭火系统的手段之一，故要求它们安装在靠近防护区或保护对象同时又是能够确保操作人员安全的位置。
为了避免操作人员在紧急情况下错按其他按钮，故要求在所有手动启动装置都应明显地标示出其对应的防护区或保护对象的名称。
手动紧急停止装置是在系统启动后的延迟时段内发现不需要或不能够实施喷放灭火剂的情况时可采用的一种使系统中止下来的手段。
产生这种情况的原因很多，比如有人错按了启动按钮；火情未到非启动灭火系统不可的地步，可改用其他简易灭火手段；区域内还有人员尚未完全撤离等等。
《干粉灭火系统》课件
干粉灭火系统适用于各种场合，特别是对于易燃物质和电气设备。
3 冷却作用
干粉灭火剂可以吸收热量，降低燃烧物的温度，从而扑灭火焰。
干粉灭火剂的种类
ABC型干粉灭火剂
ABC型干粉灭火剂适用于灭 除多种不同类型的火灾，包 括可燃物质、液体和电气设 备。
BC型干粉灭火剂
BC型干粉灭火剂专门用于扑 灭液体和电气设备引起的火 灾。
D型干粉灭火剂
D型干粉灭火剂用于扑灭金属 火灾，如锂、镁、铝等金属 引起的火灾。
干粉灭火系统的安装和维护
1
维护
2
定期检查干粉灭火系统的压力、瓶身
完整性和喷嘴状态，确保其正常运行。
3
安装
干粉灭火系统应根据建筑物的布局和 需求进行正确的安装，确保覆盖整个 区域。
检验与测试
定期进行系统检验和测试，以验证干 粉灭火系统的性能和有效性。
干粉灭火系统的应用
火灾中的应用
干粉灭火系统广泛用于灭 火车辆、建筑物、工业设 施等不同类型的火灾。
干粉பைடு நூலகம்火系统
欢迎来到我们的《干粉灭火系统》PPT课件！在这个课件中，我们将向您介 绍干粉灭火系统的工作原理、种类、安装和维护，以及其在火灾中的应用和 优劣势。
什么是干粉灭火系统
干粉灭火系统是一种常见的消防设施，用于灭火。它使用干粉灭火剂将氧气与火源隔离，扑灭火焰。
干粉灭火系统的组成
容器
干粉灭火系统通常由压力容器、管道和喷嘴组成，用于储存和释放干粉灭火剂。
干粉灭火剂
干粉灭火剂是扑灭火焰所需的干燥粉末或颗粒，具有灭火和隔热的特性。
触发装置
触发装置是控制干粉灭火系统释放干粉灭火剂的装置，通常由手动或自动触发器组成。
干粉灭火系统工作原理
干粉灭火系统工作原理干粉灭火系统启动方式可分为自动控制和手动控制，本节主要介绍其各类控制方式的工作原理。
一、自动控制方式当保护对象着火后，温度上升达到规定值，探测器发出火灾信号到控制器，然后由控制器打开相应报警设备（如声光及警铃），当启动机构接收到控制器的启动信号后将启动瓶打开，启动瓶内的氮气通过管道将高压驱动气体瓶组的瓶头阀打开，瓶中的高压驱动气体进入集气管，经过高压阀进入减压阀，减压至规定压力后，通过进气阀进入干粉储罐内，搅动罐中干粉灭火剂，使罐中干粉灭火剂疏松形成便于流动的气粉混合物，当干粉罐内的压力上到规定压力数值时，定压动作机构开始动作，打开干粉罐出口球阀，干粉灭火剂则经过总阀门、选择阀、输粉管和喷嘴向着火对象，或者经喷枪射到着火对象的表面，进行灭火。
在实际应用中，不论哪种类型的探测器，由于受其自身的质量和环境的影响，在长期运行中不可避免地存在出现误报的可能。
为了提高系统的可靠性，最大限度地避免由于探测器误报引起灭火系统误动作，从而带来不必要的经济损失，通常在保护场所设置两种不同类型或两组同一类型的探测器进行复合探测。
只有当两种不同类型或两组同一类型的火灾探测器均检测出保护场所存在火灾时，才能发出启动灭火系统的指令。
二、手动控制方式手动启动装置是防护区内或保护对象附近的人员在发现火险时启动灭火系统的手段之一，故要求它们安装在靠近防护区或保护对象同时又是能够确保操作人员安全的位置。
为了避免操作人员在紧急情况下错按其他按钮，故要求在所有手动启动装置都应明显地标示出其对应的防护区或保护对象的名称。
手动紧急停止装置是在系统启动后的延迟时段内发现不需要或不能够实施喷放灭火剂的情况时可采用的一种使系统中止下来的手段。
产生这种情况的原因很多，比如有人错按了启动按钮；火情未到非启动灭火系统不可的地步，可改用其他简易灭火手段；区域内还有人员尚未完全撤离等等。
一旦系统开始喷放灭火剂，手动紧急停止装置便失去了作用。
干粉灭火系统工作原理

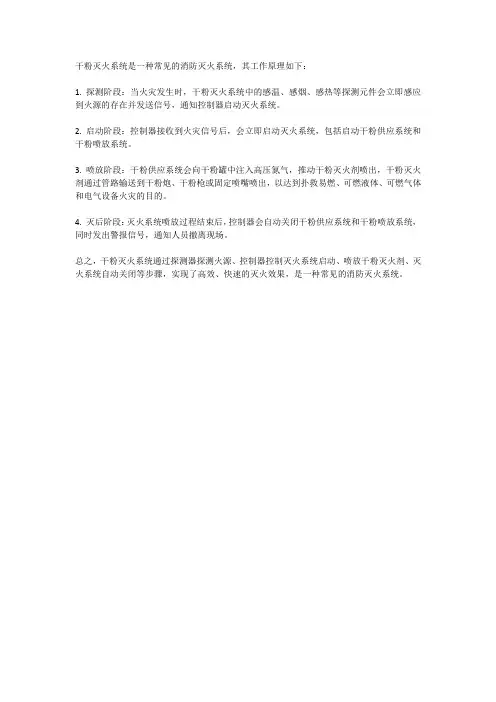

干粉灭火系统是一种常见的消防灭火系统，其工作原理如下：
1. 探测阶段：当火灾发生时，干粉灭火系统中的感温、感烟、感热等探测元件会立即感应到火源的存在并发送信号，通知控制器启动灭火系统。
2. 启动阶段：控制器接收到火灾信号后，会立即启动灭火系统，包括启动干粉供应系统和干粉喷放系统。
3. 喷放阶段：干粉供应系统会向干粉罐中注入高压氮气，推动干粉灭火剂喷出，干粉灭火剂通过管路输送到干粉炮、干粉枪或固定喷嘴喷出，以达到扑救易燃、可燃液体、可燃气体和电气设备火灾的目的。
4. 灭后阶段：灭火系统喷放过程结束后，控制器会自动关闭干粉供应系统和干粉喷放系统，同时发出警报信号，通知人员撤离现场。
总之，干粉灭火系统通过探测器探测火源、控制器控制灭火系统启动、喷放干粉灭火剂、灭火系统自动关闭等步骤，实现了高效、快速的灭火效果，是一种常见的消防灭火系统。
干粉灭火系统工作原理

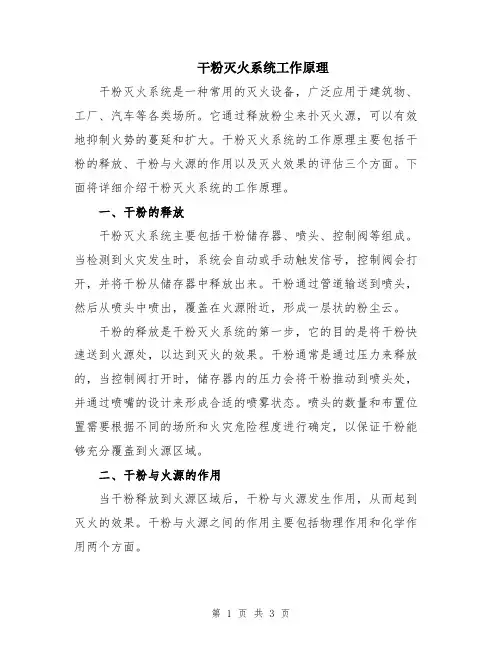

干粉灭火系统工作原理干粉灭火系统是一种常用的灭火设备，广泛应用于建筑物、工厂、汽车等各类场所。
它通过释放粉尘来扑灭火源，可以有效地抑制火势的蔓延和扩大。
干粉灭火系统的工作原理主要包括干粉的释放、干粉与火源的作用以及灭火效果的评估三个方面。
下面将详细介绍干粉灭火系统的工作原理。
一、干粉的释放干粉灭火系统主要包括干粉储存器、喷头、控制阀等组成。
当检测到火灾发生时，系统会自动或手动触发信号，控制阀会打开，并将干粉从储存器中释放出来。
干粉通过管道输送到喷头，然后从喷头中喷出，覆盖在火源附近，形成一层状的粉尘云。
干粉的释放是干粉灭火系统的第一步，它的目的是将干粉快速送到火源处，以达到灭火的效果。
干粉通常是通过压力来释放的，当控制阀打开时，储存器内的压力会将干粉推动到喷头处，并通过喷嘴的设计来形成合适的喷雾状态。
喷头的数量和布置位置需要根据不同的场所和火灾危险程度进行确定，以保证干粉能够充分覆盖到火源区域。
二、干粉与火源的作用当干粉释放到火源区域后，干粉与火源发生作用，从而起到灭火的效果。
干粉与火源之间的作用主要包括物理作用和化学作用两个方面。
1. 物理作用：干粉的作用机制之一是物理吸附，干粉中的微粒会吸附到火源表面，并隔绝火源与空气的接触，使火源的燃烧速度降低。
此外，干粉还能吸收火源的热量，降低其温度，减缓或停止火灾的蔓延。
2. 化学作用：干粉中的化学成分能够与火源进行化学反应，干粉中的化学剂能够与燃烧过程中产生的烟雾、气体等物质进行反应生成不可燃物质，阻止火源的进一步燃烧。
干粉与火源的作用是灭火系统有效发挥作用的关键。
干粉的选择和成分设计需要考虑到灭火对象的性质和火灾类型，以确保干粉能够迅速灭火并有效抑制火势的蔓延。
三、灭火效果的评估灭火系统的成功与否需要通过灭火效果的评估来进行判断。
灭火效果的评估主要包括火势扑灭时间、灭火范围、灭火效率等指标。
1. 火势扑灭时间：灭火系统释放干粉后，火势的扑灭时间是评估灭火效果的重要指标之一。
干粉灭火系统工作原理
干粉灭火系统工作原理干粉灭火系统是一种常见的灭火系统，它被广泛应用于建筑物、车辆和工业设施等各种场所。
其工作原理是通过将干粉释放到火灾现场，有效地控制和扑灭火势。
本文将介绍干粉灭火系统的工作原理及其相关内容。
一、干粉灭火剂的性质干粉灭火剂是一种各类干粉或粉状物质，它可以有效地抑制火焰蔓延和降低火势。
干粉灭火剂的主要成分通常包括磷酸铵、硅酸盐、碳酸盐和硫酸类等物质。
这些物质在灭火过程中，能够通过吸收热量、隔绝氧气和化学反应等方式来扑灭火焰。
二、干粉灭火系统的组成部分1. 干粉储存容器：干粉灭火系统通常由一个或多个干粉储存容器组成。
这些容器内储存着足够的干粉灭火剂，以供系统使用。
2. 灭火器：灭火器是干粉灭火系统中的主要设备，负责将干粉释放到火灾现场。
灭火器通常包括一个压力容器、灭火剂出口和灭火装置。
3. 管道系统：管道系统是干粉灭火系统中的输送通道，用于将干粉从储存容器传送到灭火器中。
管道系统的设计和铺设需考虑到灭火范围及灭火剂的输送需求。
4. 控制装置：控制装置是干粉灭火系统的核心，负责监测火灾信号、控制干粉的释放和启动灭火装置。
控制装置通常与火灾报警系统相连，能够及时作出反应。
三、干粉灭火系统的工作原理干粉灭火系统一般通过以下步骤来工作：1. 火灾检测：当火灾发生时，火灾探测器会立即检测到火源并发送信号给控制装置。
2. 响应控制：控制装置接收到火灾信号后，会立即启动干粉灭火系统，并准备释放干粉灭火剂。
3. 干粉释放：干粉灭火剂通过管道系统从储存容器传送到灭火器中，并通过灭火器的灭火装置释放到火灾现场。
4. 着火物质控制：干粉灭火剂中的化学成分能够有效地扑灭火焰，并与火灾现场的燃烧物质发生反应，形成隔氧层，阻止火势蔓延。
5. 火势控制和扑灭：干粉灭火剂的释放能够迅速吸收火焰的热量，降低火势，从而达到控制和扑灭火灾的目的。
四、干粉灭火系统的优势与不足干粉灭火系统具有以下优势：1. 高效性：干粉灭火剂能迅速抑制火焰蔓延，有效控制火势。
干粉灭火系统
干粉灭火系统
干粉灭火系统是一种不需要水泵、内燃机等动力源，而借 助于惰性气体压力的驱动，并由这些气体携带干粉灭火剂形成 气粉两相混合流，通过管道输送经喷嘴喷出实施灭火的固定式
或半固定式灭火系统。
一、系统概述
干粉灭火系统是由惰性气体驱动，并携带干粉灭火剂形成气 粉混合物，通过化学抑制和物理灭火的共同作用实施灭火。
主要适用于扑救易燃液体、可燃气体和电气设备的初起火灾。
优点：
历时短、效率高、绝缘好、灭火 后损失小、不怕冻、不用水、可 长期储存等。
1、全淹没式干粉灭火系统 指将干粉灭火剂释放到整个防护区，通过在防护区空 间建立起灭火剂浓度来实施灭火的系统形式。 该系统的特点是对防护区提供整体保护，适用于较 小的封闭空间、火灾燃烧表面不宜确定且为不会复燃的场合，
二、考点详解 （一）系统工作原理
局部应用式干粉灭火系统示意图
三、系统原理及基本类型
贮气瓶型干粉灭火系统由干
粉灭火设备部分和自动报警、控
制部分2部分组成。前者由干粉 储存容器及其配件、驱动气体储
瓶、集流管、连接管、安全泄放
装置、减压阀、过滤器、输粉管 路、干粉喷头或干粉炮、干粉喷
枪等构成；后者由火灾探测器、
火灾报警控制器等组成。
如油泵房等类场合。
全淹没干粉灭火系统示意图
2、局部应用式干粉灭火系统 指通过喷嘴直接向火焰或燃烧表面喷射灭火剂实施灭火 的系统。 当不宜在整个房间建立灭火浓度或仅保护某一局部范围、 某一设备、室外火灾危险场所等，可选择局部应用式干粉灭
火系统，例如用于保护甲、乙、丙类液体的敞顶罐或槽，不
怕粉末污染的电气设备以及其他场所等。
三、系统原理及基本类型
1、贮气瓶型干粉灭火系统
干粉灭火器的灭火原理
干粉灭火器的灭火原理
1、依靠干粉中无机盐等挥发分解物，与物体在着火时产生的自由基发生压制和负催化反应，让燃烧链中断，起到灭火的目的。
2、依靠干粉粉末附着在燃气物表层，产生化学反应，之后在高温下形成一层玻璃状覆盖层，来隔绝氧气，达到灭火的目的。
此外还可以起到稀释氧和冷却的作用，能有效扑灭油，气等燃烧引起的失火。
注意事项：
一、干粉灭火器使用方法
1、一手握住压把，一手托着底部，然后取下灭火
器，轻轻的摇晃一会。
2、摇晃好了之后，一手提着灭火器达到火灾处。
3、除掉铅封。
4、拔掉保险销。
干粉灭火系统
干粉灭火系统在现代工业生产过程中，火灾是极为危险和破坏性的事件。
为了防止火灾的发生并及时扑灭，许多企业选择安装干粉灭火系统。
本文将介绍干粉灭火系统的相关知识，包括其原理、组成、优点等方面。
一、干粉灭火系统的原理干粉灭火系统主要利用干粉燃烧时释放出的高效吸附剂，将火源处的氧气和可燃气体与空气隔开，从而达到隔绝燃烧、降低温度、抑制火势发展的效果。
在灭火过程中，干粉灭火系统将干粉通过管道输送至火灾源头，干粉随着压力释放迅速喷洒，干粉在空气中形成稳定的粉雾，粉雾中的干粉颗粒随着气流运动与火源相互作用，从而实现灭火效果。
二、干粉灭火系统的组成(一)干粉灭火系统的主要组成部分①火灾探测器：用于监测火灾的发生，一旦火灾发生，火灾探测器会自动向控制器发送信号。
②控制器：实现干粉灭火系统的控制和管理，根据探测器发送的信号，自动或手动启动灭火系统的运行。
③管路系统：用于输送干粉到火源位置。
④喷头：与管路相连接，用于喷洒干粉。
⑤干粉：用于灭火。
(二)干粉灭火系统的分类干粉灭火系统按照灭火干粉的种类分为ABC三大类灭火干粉。
其中，① A类灭火干粉主要用于灭混凝土、木材、纸张等具有较低的燃点物质的火灾。
② B类灭火干粉主要用于灭液体火灾，如油脂、柴油等形式的火灾。
③ C类灭火干粉则是专门用于灭电器设备起火的火灾。
三、干粉灭火系统的优缺点(一)优点①高效：干粉灭火系统具有快速扑灭火势、降低温度、隔离空气等多重优点。
②适用范围广：干粉灭火系统可用于灭混凝土、木材、纸张、油脂、柴油、电器设备等多种形式的火灾，而且使用简便。
③成本低：相对于其他灭火系统，干粉灭火系统的装置、维护和检修成本相对较低，且寿命较长。
(二)缺点①发生二次污染，对人、物、环境有一定的危害。
②可能对设备产生损害。
③干粉灭火系统喷洒后，必须检查设备及生产过程，重新清理灰尘，确保设备的正常运行，否则会影响设备及生产。
综上所述，干粉灭火系统在防火和灭火应急处理中，具有无可比拟的优势。
