PAR30产品规格书
11
彩盒
100*100*105mm，单层E瓦楞纸板
1
12
彩盒纸卡
单层B瓦楞纸板,单面白卡纸
/
1
13
外箱
320*215*230mm，双层BC瓦楞纸板
土黄
1/12
3.3爆炸图
3.4 热分析图
LED/散热器表面温度图
整灯切面云图
3.5 光分析图
25度角
40度角
60度角
4.0规格参数
4.1光源：LED型号：CREE 1507LED数量：1
1.2产品照片﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2
1.3产品特点﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2
1.4使用条件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2
1.5产品外观要求﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2
2.0所需要的安全认证﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3
3.0技术说明﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4
3.1外形尺寸﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4
-移印资料如下图：
2.0所需要的安全认证
2.1.1CE IEC 60598-1/IEC 61558
2.1.2EN55015；IEC61000-3-2
2.1.3TUV 性能测试符合EN 62384要求
3.0 技术说明
3.1 外形尺寸（mm）
3.2使用的材料（主要成分）
编号
图号或位号
中文名称
材料/规格
颜色
3.2材料清单（主要成分）﹍ቤተ መጻሕፍቲ ባይዱ﹍﹍﹍﹍﹍﹍﹍﹍5
3.3爆炸图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍6
3.4 热分析图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍6
3.5 光分析图﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍7
4.0规格参数﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9
5.0产品测试﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9
1.5产品外观要求
-机身铝压铸外壳表面喷塑（白色光面），灯头塑胶件与透镜盖为PC材质（白色）；
-灯头采用E27标准铜镀镍灯头，灯头塑胶件上移印公司商标、基本参数、认证信息；
-整灯装配良好，无错位、刮伤，螺丝固定到位，无松动；
-外表面无污渍，气泡，黑点等；
-灯具亮时发光均匀，无明显光斑，暗影。
-塑胶外壳移印商标时，必须使用专用移印于塑胶上的特殊油墨。
产 品 规 格 书
BD-P3001
PAR30射灯
拟制:____________________
审核:____________________
批准:____________________
2013.4.19发布2013.4.20实施
研发部 发布
1.0产品概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2
1.1产品名称﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2
6.0产品包装和标贴﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9
6.1 产品包装规格﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9
6.2 产品标贴﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍10
1.0产品概述
1.1产品名称
PAR30射灯
1.2产品照片
1.3产品特点
本产品采用CREE集成封装COB光源，总功率为12W，整灯光通量700流明，和市场上同类的金卤灯与卤素灯光源相比，具有光效高、寿命长、高效节能等优点。
数量
1
PA3001AE7-11-01
散热器1代
ø95*44.1mm，ADC12压铸铝，表面喷塑
亮白
1
2
PA3001AE7-12-01
灯头塑料件
φ46.6*50.7mm，奇美PC110
瓷白
1
3
PA3001AE7-12-02
透镜盖
∅90.6*9.9mm，奇美PC-110，瓷白
瓷白
1
4
C4008AE7-12-01
4.2光源色温：3000K
典型光通量：700lm
灯具光效：58lm/W
显色指数：Ra≥80
发光角度：25º40º60º
产品重量：165g
4.3LED寿命：30000hr
4.4驱动电源
输入电压：200-240V AC
输出电压：36-38V DC
输出电流：280mA
最大电流：320Ma
功率因素：>0.9
COB支架
奇美PC-110
瓷白
1
5
透镜
φ60*25mm，25°/40°/60°
透明
1
6
灯头
铜镀镍灯头，可焊，E27
银白
1
7
LED
CREE COB1507，3000K，Ra>80
/
1
8
电源组件
12W，详见电源BOM
/
1
9
螺丝
M2×4，圆头十字槽，镀锌
银白
2
10
自攻螺钉
ST2.5×8，圆头尖尾十字槽，镀锌
·光效高：整灯光通量58 lm/W以上；
·寿命长：整灯寿命可达30000小时，是普通金卤灯的3倍，卤素灯的10倍；
·高效节能：12W可替代传统35W金卤灯，75W卤素灯；
·显色性好：显色指数>80，颜色一致性好；
·发热小：室温下点亮外壳温度低于60℃。
1.4使用条件
工作环境-30°C～40°C
应用场所：商业店铺、酒店、展厅、办公及居家等场所局部重点照明
合格标准稳测光通量>700lm
5.光强分布测试 抽检
合格标准：标准角度±5度
6. 调光器测试 抽检
合格标准：通过标准调光器后，最小亮度无闪烁
6.0产品包装和标贴
6.1包装规格尺寸
彩盒：100*100*105mm 1pc/盒
外箱：320*215*230mm 12盒/箱
6.2产品标贴
暂缺
电源寿命：>24000小时
调光方式：可调光
4.5芯片方案：MARVELL EM8183
5.0产品测试
1.产线点亮测试 全检
合格标准：测试电压220V功率12W±5%
2.老炼冲击测试 全检
合格标准：180-265V AC 循环冲击，2圈
3.老化测试 全检
合格标准：24小时老化测试后无死灯、闪烁
4.积分球光通量测试 抽检
射灯的尺寸规格
G4:灯脚中心距为4毫米
泡壳直径Φ8mm泡长22mm脚长9mm总长31mm脚粗0.7-1mm中心距离4mm具体以实物为准。
G5.3：灯脚中心距为5.3毫米
泡壳直径Φ10mm泡长28mm脚长10mm总长38mm脚粗1-1.5mm中心距离5.3mm具体以实物为准，新型无支架灯泡泡壳略大.
射灯是典型的无主灯、无定规模的现代流派照明，能营造室内照明气氛，若将一排小射灯组合起来，光线能变幻奇妙的图案。由于小射灯可自由变换角度，组合照明的效果也千变万化。射灯光线柔和，雍容华贵，其也可局部采光，烘托气氛。
射灯可安置在吊顶四周或家具上部，也可置于墙内、墙裙或踢脚线里。光线直接照射在需要强调的家什器物上，以突出主观审美作用，达到重点突出、环境独特、层次丰富、气氛浓郁、缤纷多彩的艺术效果。射灯光线柔和，雍容华贵，既可对整体照明起主导作用，又可局部采光，烘托气氛。
G4、G5.3、G6.35、G9区别：
G4:灯脚中心距为4毫米
泡壳直径Φ8mm泡长22mm脚长9mm总长31mm脚粗0.7-1mm中心距离4mm具体以实物为准。
G5.3：灯脚中心距为5.3毫米
泡壳直径Φ10mm泡长28mm脚长10mm总长38mm脚粗1-1.5mm中心距离5.3mm具体以实物为准，新型无支架灯泡泡壳略大.
10表示外径尺寸outerdiameter,即:(1/8)*10*25.4≈30.0mm
4.GU10灯头:
G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距10mm.
家用吊灯灯泡的种类和区分
JC表示为安全低压卤素灯
JCD表示为危险高压卤素灯
G表示灯头类型是插入式，后面数字表示灯脚孔中心距（单位是毫米“MM”）。
PAR30、PAR38灯泡检验标准
QSI-037 A
2 of 3
检验 项目
检验要求/标准
检验依据 缺陷等级
工具
FP001-05A
通电测试灯具不亮.
CMM-102 电 路连续性测 Cri 试操作指引
光斑有暗点、亮点、锯齿状边缘或色差.
比对样品 Maj
功
能 以消费者的角度无法将灯泡旋入、旋出灯座5个周期（灯泡点亮直到检验结束）.
/
Cri
比对样品
Maj
徒手
GB 249062010
Cri
量规
GB 249062010
Cri
标准测试指
比对样品
Maj
徒手
QSI 检验标准
PAR30、PAR38灯泡检验标准
DOC NO 文件编号
REV 版本
PAGE页码
抽样 参照GB/T 2828.1-2003 一般检验水平II级水准和正常检验一次抽样方案： 标准 AQL值为：Cri:0.01；Maj：2.5；Min：4.0
QSI-037 A
3of 3
检验 项目
检验要求/标准
检验依据 缺陷等级 工具
FP001-05A
老化测试：（制程全检）
灯泡老化实验168小时(量产时48H)：
WI-172 老
通电5分钟，断电1分钟；灯泡闪烁、不亮 化作业管理
、光衰明显、烧毁、色差.
办法
Cri
老化测试架 钟表
震动测试：(每批1箱)
产品产生永久的变形、刮花、松脱，功能 测试不合格.
钟耐压测试不合格.
IEC 625602011
IEC60598-1 2008
GB 249062010
Cri
耐压测试仪

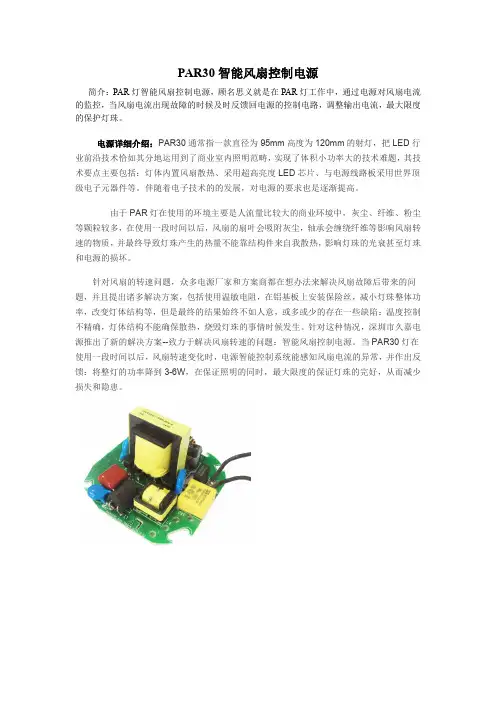

PAR30智能风扇控制电源
PAR30智能风扇控制电源
简介：PAR灯智能风扇控制电源，顾名思义就是在PAR灯工作中，通过电源对风扇电流的监控，当风扇电流出现故障的时候及时反馈回电源的控制电路，调整输出电流，最大限度的保护灯珠。
电源详细介绍：PAR30通常指一款直径为95mm高度为120mm的射灯，把LED行业前沿技术恰如其分地运用到了商业室内照明范畴，实现了体积小功率大的技术难题，其技术要点主要包括：灯体内置风扇散热、采用超高亮度LED芯片、与电源线路板采用世界顶级电子元器件等。
伴随着电子技术的的发展，对电源的要求也是逐渐提高。
由于PAR灯在使用的环境主要是人流量比较大的商业环境中，灰尘、纤维、粉尘等颗粒较多，在使用一段时间以后，风扇的扇叶会吸附灰尘，轴承会缠绕纤维等影响风扇转速的物质，并最终导致灯珠产生的热量不能靠结构件来自我散热，影响灯珠的光衰甚至灯珠和电源的损坏。
针对风扇的转速问题，众多电源厂家和方案商都在想办法来解决风扇故障后带来的问题，并且提出诸多解决方案，包括使用温敏电阻，在铝基板上安装保险丝，减小灯珠整体功率，改变灯体结构等，但是最终的结果始终不如人意，或多或少的存在一些缺陷：温度控制不精确，灯体结构不能确保散热，烧毁灯珠的事情时候发生。
针对这种情况，深圳市久嘉电源推出了新的解决方案--致力于解决风扇转速的问题：智能风扇控制电源。
当PAR30灯在使用一段时间以后，风扇转速变化时，电源智能控制系统能感知风扇电流的异常，并作出反馈：将整灯的功率降到3-6W，在保证照明的同时，最大限度的保证灯珠的完好，从而减少损失和隐患。

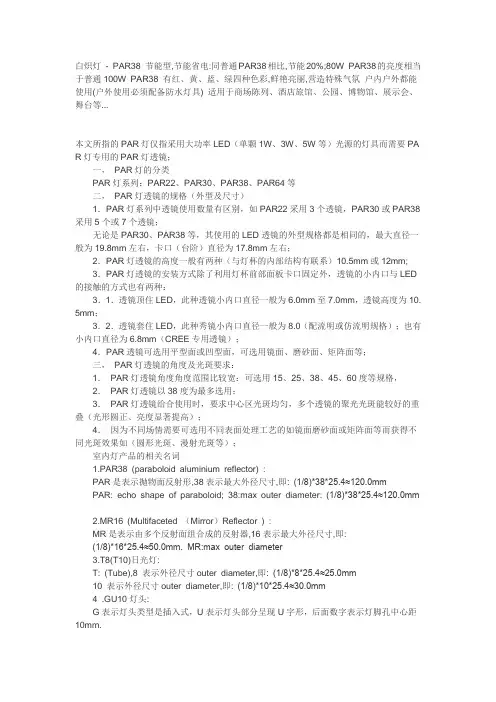

PAR系列规格
